1 Szellőzőrács PA Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 4 Rögzítés... 4 Kivitel és méretek...5 Méretek... 5 Rögzítési lehetőségek Műszaki adatok Nyomásveszteség és zajszint Maximális sugárvég sebesség Sugár út Kritikus sugárút Maximális behatolási mélység Indukciós és hőmérsékleti viszonyok Minimális távolság Jelmagyarázat Rendelési adatok Kiírási szöveg /14-2

3 Leírás A PA rács alkalmazható befúvás és elszívás esetén valamint beépíthető falakba, padlókba és közvetlenül légtechnikai vezetékekbe. Légterelésre beépített homlokoldali hosszanti, illetve keresztirányú (padlóba építéshez) fix profillamellákkal van ellátva. Falba történő szereléshez a PA...-1 alaptípus rejtett (-VM, standard) vagy csavaros (-SM) rögzítéssel alkalmazható. Padlóba történő beépítéshez a PA...-3 alaptípus, valamint a PA-R kivitel, rejtett rögzítéssel (-VM) szerelhető. A kívánt légvezetési mód biztosítása érdekében a PA...-1 és PA...-3 légrácsokhoz három különböző profil választható (PAZ Standard, PAG és PAS). A PA...-1 és PA...-3 oldalfali és padlórács alapkivitelben 13 mm-es lamellatávolsággal készül. Az oldalfali labdabiztos és a lépésálló változat lamellatávolsága 8 mm. A két utóbbi típus oldalfali beépítés estén csak csavaros (-SM), illetve padlóba szerelés esetén csak rejtett rögzítéssel (-VM) rendelhető. A PA-R feltekerhető változat lamellatávolsága 10 mm, és a rácsbetét tisztítás céljából kiemelhető. Tisztítás céljából a lamellabetét kivehető. Felár ellenében a PA...-1 és PA...-2a típus csatlakozódobozzal is összeépíthető (kizárólag réstolattyú nélkül lehetséges). A csatlakozó doboz csonkjába - felár ellenében - beépített fojtótárcsa a légmennyiség egyszerű szabályozására szolgál. A műszaki adatok minden kivitel esetén érvényesek. Kialakítás Fix lamellás rács - Lamellaprofil: PAZ (Standard), PAG, PAS - Lamellák közötti távolság: - 13 mm (nem lépésálló, labdavédelem nélküli, Standard) - 8 mm (lépésálló, labdavédelemmel ellátott, (DIN 18032, 3. rész) - Lamellák préselt alumínium profilból, natúr színre eloxálva (E6/EV1), felár ellenében speciálisan eloxált vagy festett. PA-R Feltekerhető rács - Profillamellák alumíniumból, natúr színre eloxálva (E6/EV1) - Lamellacsatlakozó műanyagból Keret - Lamellák préselt alumínium profilból, natúr színre eloxálva (E6/EV1), felár ellenében speciálisan eloxált vagy festett. Réstolattyú - Elektrolitikusan horganyzott acéllemezből Csepp alakú lamella - Lamellák préselt alumínium profilból, natúr színre eloxálva (E6/EV1), felár ellenében speciálisan eloxált vagy festett. Kivitel PA...-1 hosszanti vízszintes fix profillamellák falbamennyezetbe- és légcsatornába történő beépítéshez. PA...-2a - mint PA...-1, keresztirányú, egyenként állítható csepp alakú lamellákkal kiegészítve PA...-2b - mint PA...-1, réstolattyúval kiegészítve PA...-2c - mint PA...-1, keresztirányú egyenként állítható csepp alakú lamellákkal és réstolattyúval kiegészítve PA kicsavarozható lamellabetétek hosszanti fix profillamellákból padlóba történő beépítéshez. PA mint PA...-3, keresztirányú egyenként állítható csepp alakú lamellákkal kiegészítve PA mint PA...-3, keresztirányú egyenként állítható csepp alakú lamellákkal és réstolattyúval kiegészítve PA mint PA...-3, réstolattyúval kiegészítve...z - Lamella profil könnyített kivitelben, ferde kifújással (Standard)...G - Lamella profil kompakt kivitelben, egyenes kifújással...s - Lamella profil kompakt kivitelben, ferde kifújással Lamellák közötti távolság 13 mm (Standard), nem lépésálló, labdavédelem nélküli Lamellák közötti távolság 8 mm a lépésálló és labdavédelemmel ellátott (DIN 18032, 3. rész) a PA től a PA...-2c-ig számozott kivitelek csavaros rögzítése (-SM), illetve a PA...-3-tól a PA...-7-ig kivitelek rejtett rögzítése (-VM) esetén. PA-R - Feltekerhető rács keresztirányú fix profillamellákkal, padlóba történő beépítésre, lépésálló, lamellák közötti távolság 10 mm, szalagkivitelben Figyelmeztetés: Lépésálló szalagkivitelű padlórácsok nedves helyiségekbe (pl. uszodák, mezítlábas használatú helyiségek) történő beépítése esetén a SCHAKO a PA-R rács alkalmazását javasolja. 01/14-3

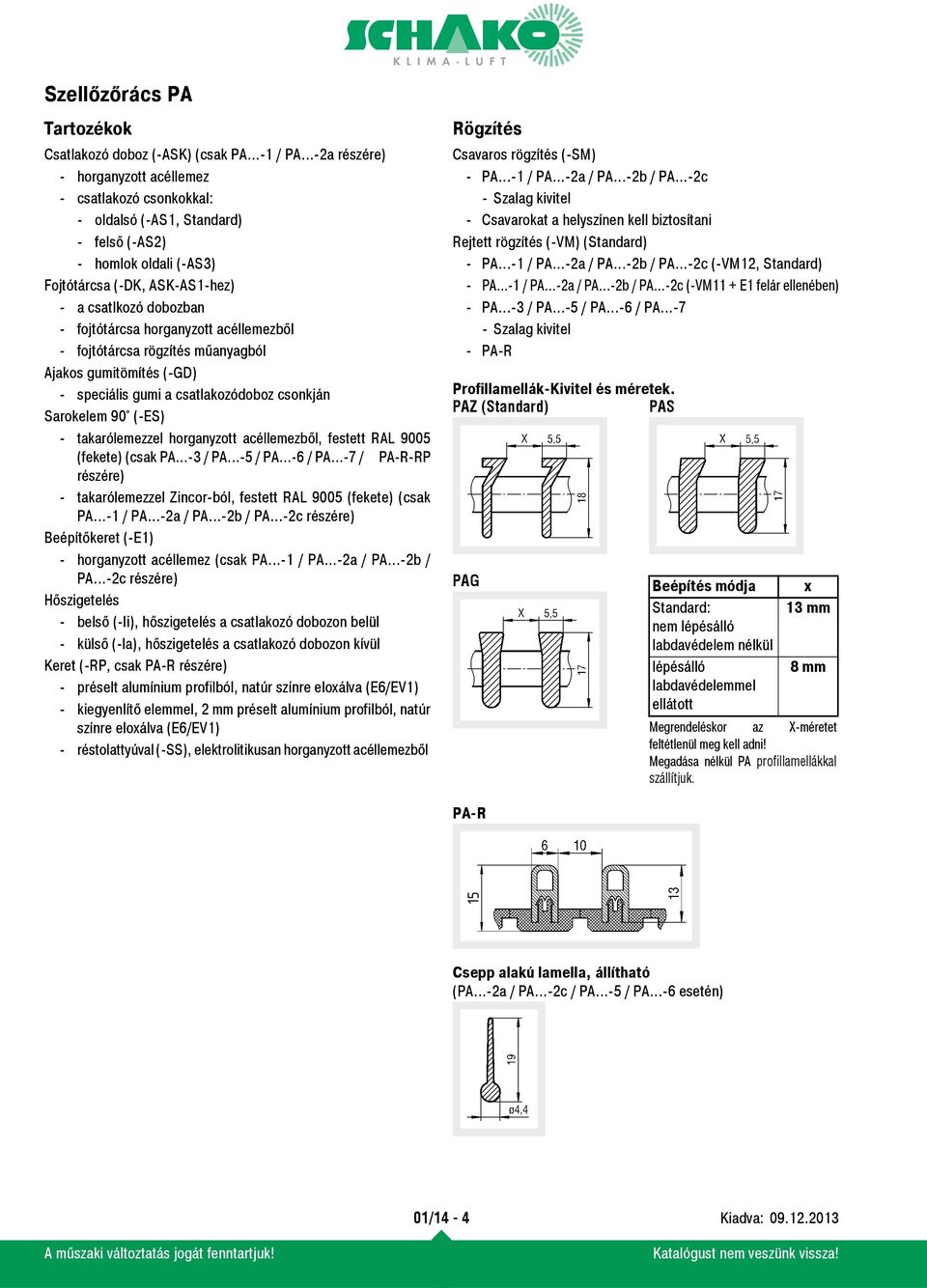

4 Tartozékok Csatlakozó doboz (-ASK) (csak PA...-1 / PA...-2a részére) - horganyzott acéllemez - csatlakozó csonkokkal: - oldalsó (-AS1, Standard) - felső (-AS2) - homlok oldali (-AS3) Fojtótárcsa (-DK, ASK-AS1-hez) - a csatlkozó dobozban - fojtótárcsa horganyzott acéllemezből - fojtótárcsa rögzítés műanyagból Ajakos gumitömítés (-GD) - speciális gumi a csatlakozódoboz csonkján Sarokelem 90 (-ES) - takarólemezzel horganyzott acéllemezből, festett RAL 9005 (fekete) (csak PA...-3 / PA...-5 / PA...-6 / PA...-7 / PA-R-RP részére) - takarólemezzel Zincor-ból, festett RAL 9005 (fekete) (csak PA...-1 / PA...-2a / PA...-2b / PA...-2c részére) Beépítőkeret (-E1) - horganyzott acéllemez (csak PA...-1 / PA...-2a / PA...-2b / PA...-2c részére) Hőszigetelés - belső (-Ii), hőszigetelés a csatlakozó dobozon belül - külső (-Ia), hőszigetelés a csatlakozó dobozon kívül Keret (-RP, csak PA-R részére) - préselt alumínium profilból, natúr színre eloxálva (E6/EV1) - kiegyenlítő elemmel, 2 mm préselt alumínium profilból, natúr színre eloxálva (E6/EV1) - réstolattyúval (-SS), elektrolitikusan horganyzott acéllemezből Rögzítés Csavaros rögzítés (-SM) - PA...-1 / PA...-2a / PA...-2b / PA...-2c -Szalag kivitel - Csavarokat a helyszínen kell biztosítani Rejtett rögzítés (-VM) (Standard) - PA...-1 / PA...-2a / PA...-2b / PA...-2c (-VM12, Standard) - PA...-1 / PA...-2a / PA...-2b / PA...-2c (-VM11 + E1 felár ellenében) - PA...-3 / PA...-5 / PA...-6 / PA Szalag kivitel - PA-R Profillamellák-Kivitel és méretek. PAZ (Standard) PAS PAG Beépítés módja Standard: nem lépésálló labdavédelem nélkül lépésálló labdavédelemmel ellátott x 13 mm 8 mm Megrendeléskor az X-méretet feltétlenül meg kell adni! Megadása nélkül PA profillamellákkal szállítjuk. PA-R Csepp alakú lamella, állítható (PA...-2a / PA...-2c / PA...-5 / PA...-6 esetén) 01/14-4

5 Kivitel és méretek Méretek PA...-1-VM Minden kivitel a PA...-1 alap típusnak megfelelő PA...-2a PA...-2b Járatos méretek L L1 L2 L PA...-2c Keretprofil PA...-1 / PA...-2a / PA...-2b / PA...-2c H H1 H2 H3 H4 PLA 8 mm 13 mm Valamennyi magassági és hosszméret egymással kombinálható (kivéve H = 325 L = 325-nél)! További méretek külön kérésre PLA = lamellák száma 01/14-5

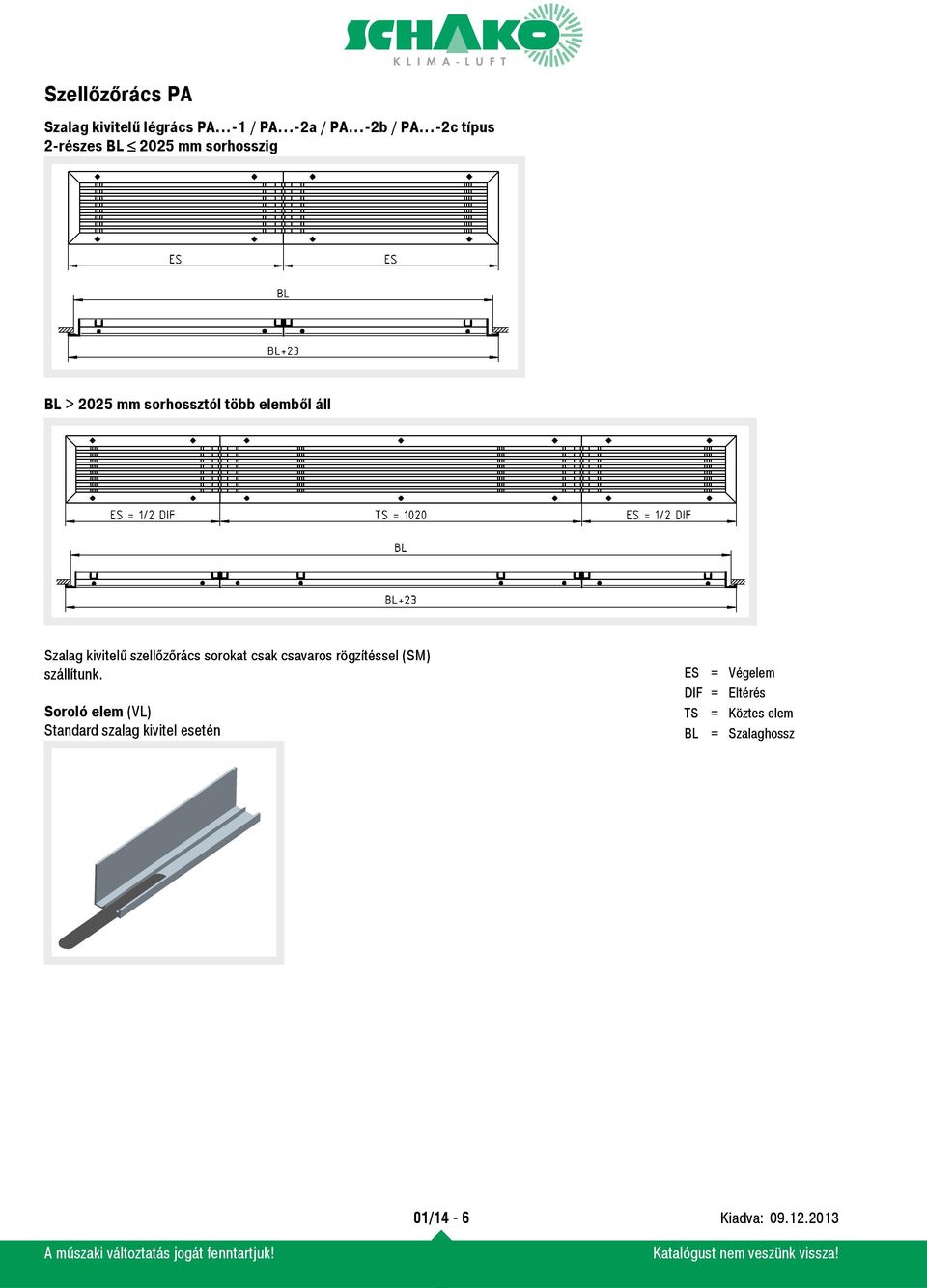

6 Szalag kivitelű légrács PA...-1 / PA...-2a / PA...-2b / PA...-2c típus 2-részes BL 2025 mm sorhosszig BL > 2025 mm sorhossztól több elemből áll Szalag kivitelű szellőzőrács sorokat csak csavaros rögzítéssel (SM) szállítunk. Soroló elem (VL) Standard szalag kivitel esetén ES = Végelem DIF = Eltérés TS = Köztes elem BL = Szalaghossz 01/14-6

7 PA...-3-VM Minden kivitel a PA...-3 alap típusnak megfelelő PA...-5 PA...-6 Járatos méretek L L1 L2 L PA...-7 Keretprofil PA...-3 / PA...-5 / PA...-6 / PA...-7 H H1 H2 H3 H4 PLA 8 mm 13 mm Valamennyi magassági és hosszméret egymással kombinálható (kivéve H = 325 L = 325-nél)! További méretek külön kérésre PLA = lamellák száma Rácsbetét rögzítés (standard kivitel) 01/14-7

8 Szalag kivitelű Légrács PA...-3 / PA...-5 / PA...-6 / PA részes BL 2025 mm sorhosszig BL > 2025 mm hossztól több elemből áll ES = Végelem DIF = Eltérés TS = Köztes elem BL = Szalaghossz Szalag kivitelű szellőzőrács sorokat csak rejtett rögzítéssel (VM) szállítunk. Soroló elem (VL) Standard szalag kivitel esetén Figyelmeztetés: Lépésálló szalagkivitelű padlórácsok nedves helyiségekbe (pl. uszodák, mezítlábas használatú helyiségek) történő beépítése esetén a SCHAKO a PA-R rács alkalmazását javasolja. 01/14-8

9 PA-R (feltekerhető rács) Járatos méretek H H Rácshossz: max. 10m A teljes terhelhetőség érdekében H=325 esetén, a helyszínen a rács számára egy középső alátámasztást kell biztosítani. A helyszíni szerelés könnyítése érdekében javasolt a rácsbetét egyedi hosszakra történő felosztása. Műszaki segédlet, kémiai és mechanikai ellenállás, lásd11. oldal Figyelmeztetés: Ez a kialakítás különösen alkalmas nedves helyiségekbe történő beépítésre (pl.uszodák, mezítlábas használatú helyiségek) Tartozékok : PA-R-RP ráccsal szalagkivitelben 2-részes BL 2025 mm sorhosszig ES = Végelem DIF = Eltérés TS = Köztes elem BL = Szalaghossz BL > 2025 mm hossztól több elemből áll PA-R-RP járatos méretek H H1 H Végelem 325, H = 325 esetén nem szállítható. Keretprofil PA-R-RP / PA-R-RP-SS Kiegyenlítő elem 2 mm Megjegyzés: A feltekerhető rácsot lazán helyezzük el a keretbe. Szalag kivitelű szellőzőrács sorokat csak rejtett rögzítéssel (VM) szállítunk. Soroló elem (VL) szalagkivitel részére lásd 8. oldal 01/14-9

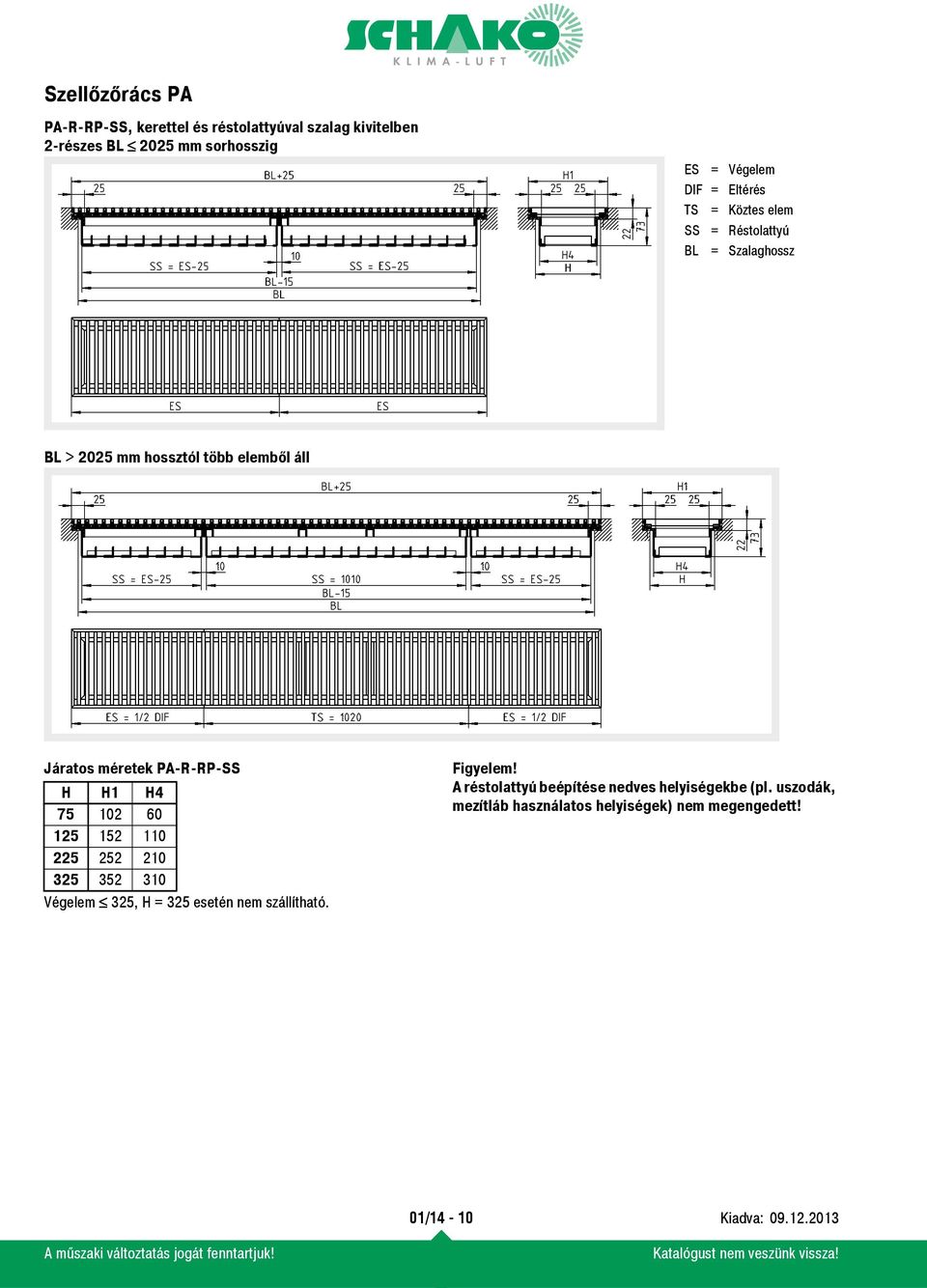

10 PA-R-RP-SS, kerettel és réstolattyúval szalag kivitelben 2-részes BL 2025 mm sorhosszig ES = Végelem DIF = Eltérés TS = Köztes elem SS = Réstolattyú BL = Szalaghossz BL > 2025 mm hossztól több elemből áll Járatos méretek PA-R-RP-SS H H1 H Végelem 325, H = 325 esetén nem szállítható. Figyelem! A réstolattyú beépítése nedves helyiségekbe (pl. uszodák, mezítláb használatos helyiségek) nem megengedett! 01/14-10

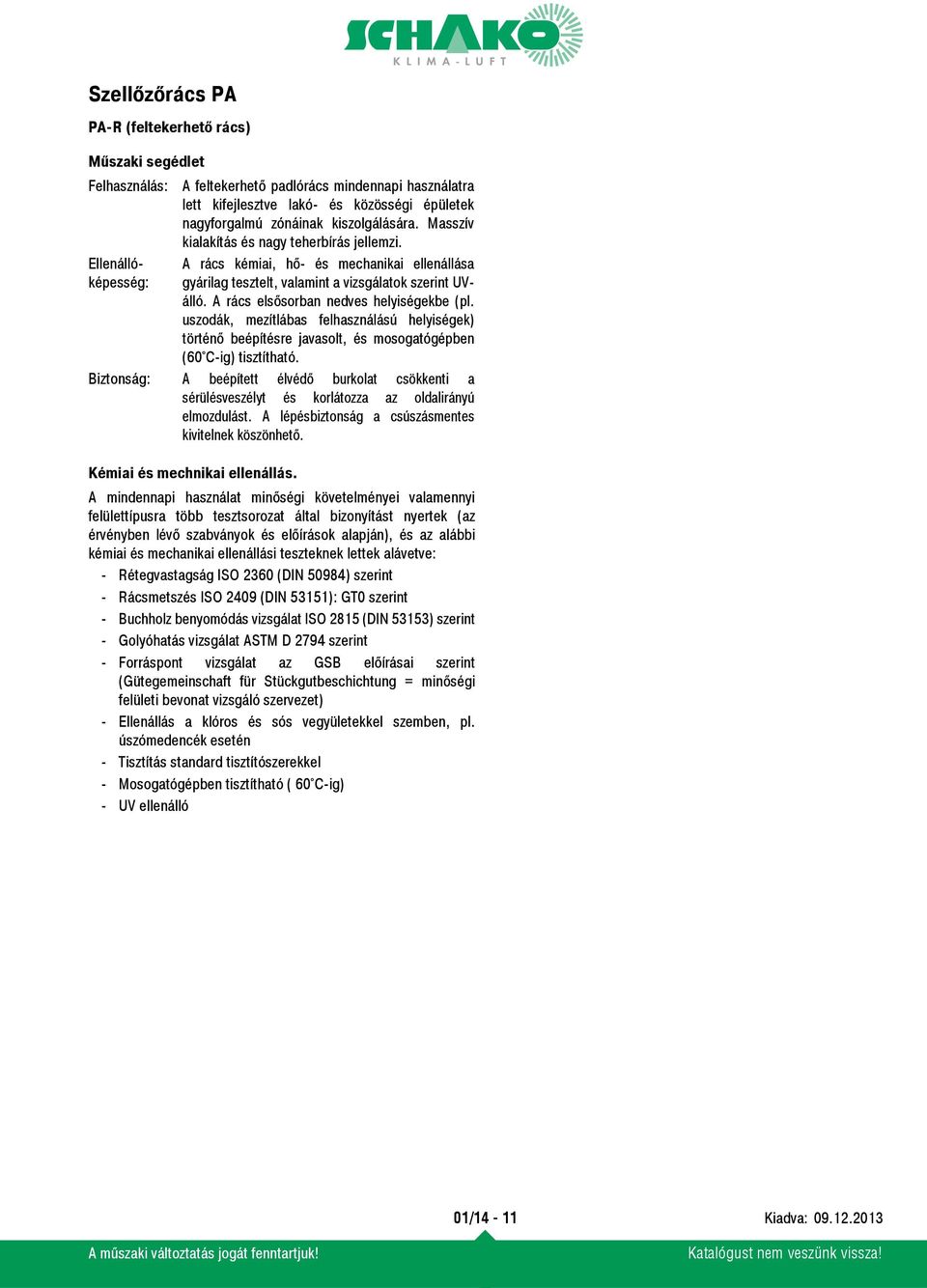

11 PA-R (feltekerhető rács) Műszaki segédlet Felhasználás: Ellenállóképesség: A feltekerhető padlórács mindennapi használatra lett kifejlesztve lakó- és közösségi épületek nagyforgalmú zónáinak kiszolgálására. Masszív kialakítás és nagy teherbírás jellemzi. A rács kémiai, hő- és mechanikai ellenállása gyárilag tesztelt, valamint a vizsgálatok szerint UVálló. A rács elsősorban nedves helyiségekbe (pl. uszodák, mezítlábas felhasználású helyiségek) történő beépítésre javasolt, és mosogatógépben (60 C-ig) tisztítható. Biztonság: A beépített élvédő burkolat csökkenti a sérülésveszélyt és korlátozza az oldalirányú elmozdulást. A lépésbiztonság a csúszásmentes kivitelnek köszönhető. Kémiai és mechnikai ellenállás. A mindennapi használat minőségi követelményei valamennyi felülettípusra több tesztsorozat által bizonyítást nyertek (az érvényben lévő szabványok és előírások alapján), és az alábbi kémiai és mechanikai ellenállási teszteknek lettek alávetve: - Rétegvastagság ISO 2360 (DIN 50984) szerint - Rácsmetszés ISO 2409 (DIN 53151): GT0 szerint - Buchholz benyomódás vizsgálat ISO 2815 (DIN 53153) szerint - Golyóhatás vizsgálat ASTM D 2794 szerint - Forráspont vizsgálat az GSB előírásai szerint (Gütegemeinschaft für Stückgutbeschichtung = minőségi felületi bevonat vizsgáló szervezet) - Ellenállás a klóros és sós vegyületekkel szemben, pl. úszómedencék esetén - Tisztítás standard tisztítószerekkel - Mosogatógépben tisztítható ( 60 C-ig) - UV ellenálló 01/14-11

12 Tartozékok-méretek Csatlakozó doboz (-ASK) oldalsó csonkkal (-AS1) csak PA...-1 / PA...-2a részére Csonkelrendezés külső Csatlakozódobozzal történő összeépítés esetén a rácsra nem szerelhető réstolattyú, azaz vagy réstolattyúval vagy csatlakozódobozzal szállítható. Járatos méretek ASK -AS1 L H KL H1 KH ød a oldalsó csonk (-AS1, standard) - felső csonk (-AS2) - homlok oldali csonk (-AS3) Felső csonk (-AS2) és homlok oldali csonk (-AS3) mérete és ára külön kérésre. X részlet Fül csak rejtett rögzítésnél Fojtó csappantyú (-DK) Ajakos gumitömítés (-GD) Y részlet L H KL H1 KH ød a L H KL H1 KH ød a L H KL H1 KH ød a /14-12 Szigetelés ASK-hoz belső (-Ii) külső (-Ia)

13 Csatlakozódoboz (-ASK) oldalsó csonkokkal (-AS1) szalag kivitel csak PA...-1 / PA...-2a részére 2-részes BL 2025 mm sorhosszig ES = Végelem DIF = Eltérés TS = Köztes elem BL = Szalaghossz BL1 = Teljes rácshossz (BL1 = BL + 23) KL = Csatlakozó doboz hossza KL1 = Végelem csatlakozó doboz hossza (KL1 = ES - 17) n = Darabszám A BL >2025 mm építési hossztól több részes BL1-hez BL1-hez 01/14-13

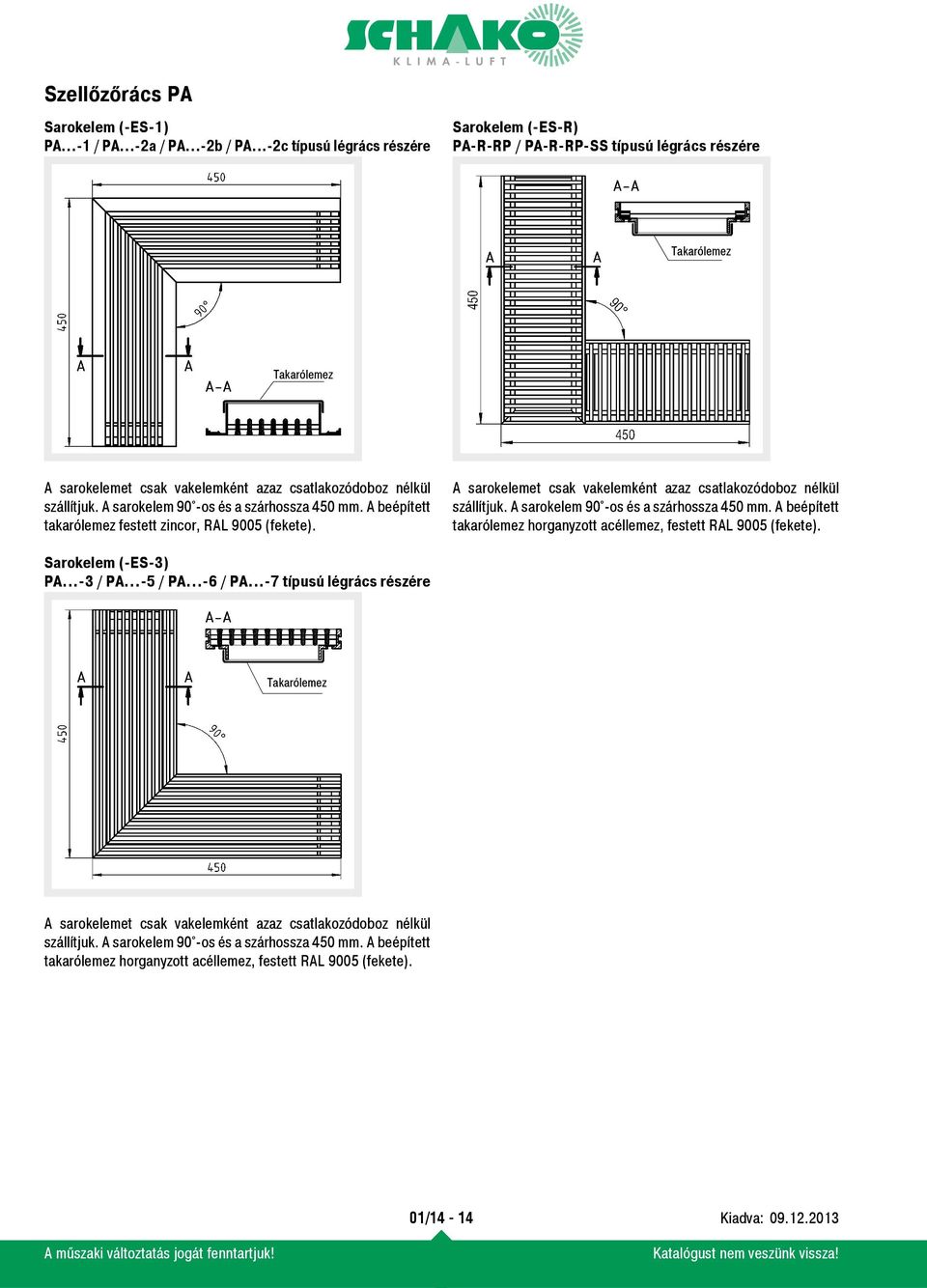

14 Sarokelem (-ES-1) PA...-1 / PA...-2a / PA...-2b / PA...-2c típusú légrács részére Sarokelem (-ES-R) PA-R-RP / PA-R-RP-SS típusú légrács részére Takarólemez Takarólemez A sarokelemet csak vakelemként azaz csatlakozódoboz nélkül szállítjuk. A sarokelem 90 -os és a szárhossza 450 mm. A beépített takarólemez festett zincor, RAL 9005 (fekete). A sarokelemet csak vakelemként azaz csatlakozódoboz nélkül szállítjuk. A sarokelem 90 -os és a szárhossza 450 mm. A beépített takarólemez horganyzott acéllemez, festett RAL 9005 (fekete). Sarokelem (-ES-3) PA...-3 / PA...-5 / PA...-6 / PA...-7 típusú légrács részére Takarólemez A sarokelemet csak vakelemként azaz csatlakozódoboz nélkül szállítjuk. A sarokelem 90 -os és a szárhossza 450 mm. A beépített takarólemez horganyzott acéllemez, festett RAL 9005 (fekete). 01/14-14

15 Beépítőkeret (-E1) PA...-1 / PA...-2a / PA...-2b / PA...-2c típusú szellőzőrácsok részére Hossz L 825 mm = 4 befalazókarom Hossz L > 825 mm = 6 befalazókarom Beépítőkeret PA...-1 / PA...-2a / PA...-2b / PA...-2c típusú szellőzőrácsok részére 2-részes BL 2025 mm sorhosszig - 6 befalazókarom Több elemből álló, BL > 2025 mm - 8 befalazókarom BL = Szalaghossz MF = Befalazókarmok SV = Egymásba csúsztatható kötés MS = Távtartó rúd ES = Végelem DIF = Eltérés TS = Köztes elem Szalag kivitel esetén a befalazó kereteket egymásba csúszó csatlakozással szállítjuk. A szállítási terjedelem részét képezi egy beépítőkonzol, amely a befalazás után eltávolítható. Minden beépítő keretet befalazó karom nélkül szállítunk. Befalazókarmok csak felár ellenében. 01/14-15

16 Rögzítési lehetőségek PA...-1 / PA...-2a / PA...-2b / PA...-2c, típusok falba építéshez Csavaros szerelés (-SM) (a rajzon rácsbetét nélkül) A PA...-1 / PA...-2a / PA...-2b / PA...-2c típusú szellőzőrácsot csak egyedi kérés esetén szállítjuk csavaros rögzítéssel (-SM). Kizárólag ennek a kivitelnek van lépésálló és labdavédelemmel ellátott változata (DIN 18032, 3. rész) PA...-1 / PA...-2a / PA...-2b / PA...-2c típusok falba építéshez Rejtett rögzítés (-VM) A PA...-1 / PA...-2a / PA...-2b / PA...-2c típusú szellőzőrácsokat külön megadás nélkül rejtett rögzítéssel (VM 12) szállítjuk. 225-ös magasságtól oldalanként 2 rögzítő L<625 Süllyesztés lencsefejű csavar részére DIN ISO 7051 ST3,9 (helyszíni) VM 11 VM 12 Lł625 Szalag kivitel Végelem Süllyesztés lencsefejű csavar részére DIN ISO 7051 ST3,9 (helyszíni) Rejtett csavarrögzítés VM 11 csak beépítőkerettel vagy csatlakozó dobozzal lehetséges. A beépítő keretet külön kell megrendelni. Köztes elem Végelem < 625 mm Végelem 625 mm Köztes elem = 4 lencsefejű lemezcsavar = 6 lencsefejű lemezcsavar = 6 lencsefejű lemezcsavar 01/14-16

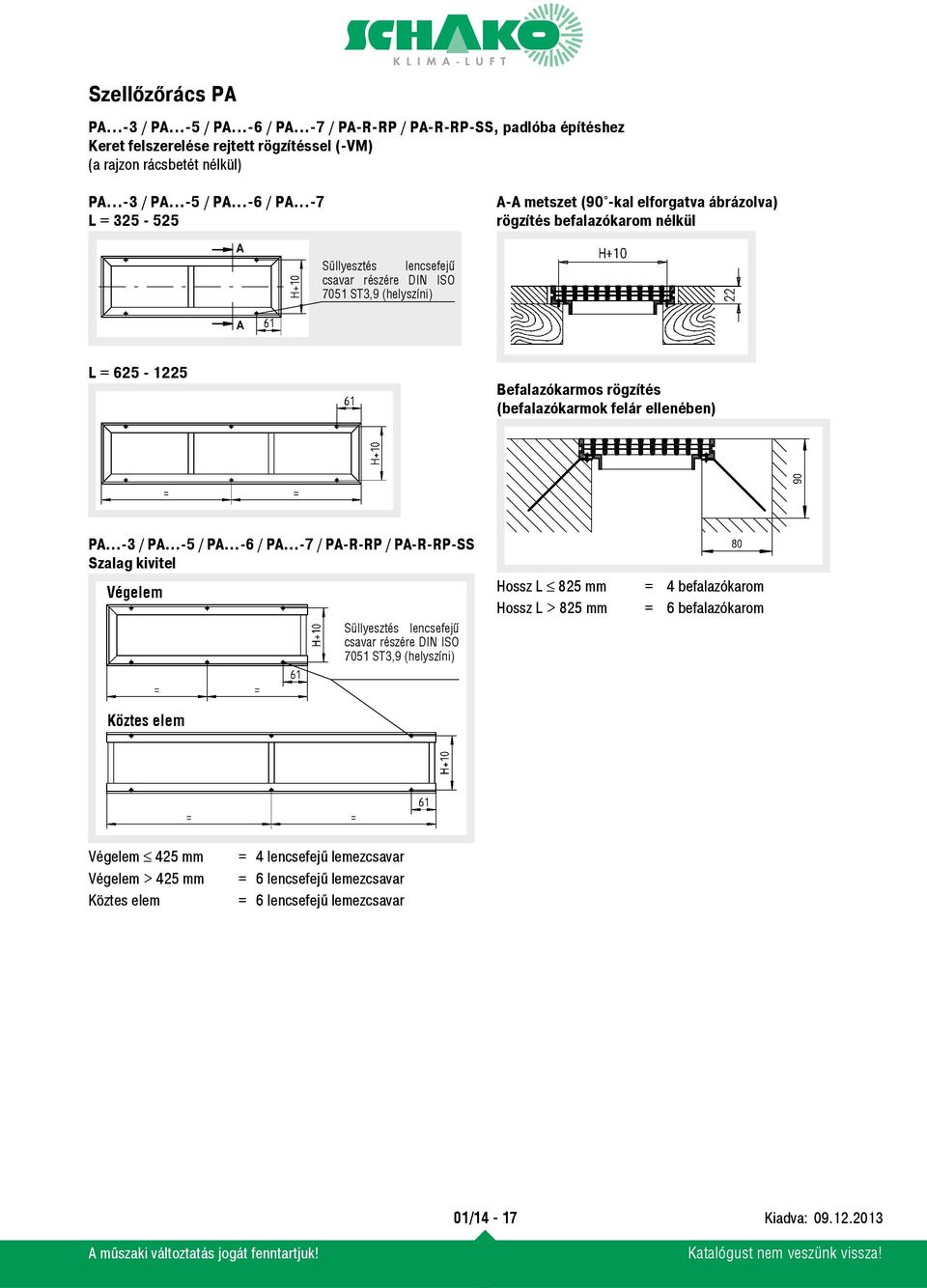

17 PA...-3 / PA...-5 / PA...-6 / PA...-7 / PA-R-RP / PA-R-RP-SS, padlóba építéshez Keret felszerelése rejtett rögzítéssel (-VM) (a rajzon rácsbetét nélkül) PA...-3 / PA...-5 / PA...-6 / PA...-7 L = A-A metszet (90 -kal elforgatva ábrázolva) rögzítés befalazókarom nélkül Süllyesztés lencsefejű csavar részére DIN ISO 7051 ST3,9 (helyszíni) L = Befalazókarmos rögzítés (befalazókarmok felár ellenében) PA...-3 / PA...-5 / PA...-6 / PA...-7 / PA-R-RP / PA-R-RP-SS Szalag kivitel Végelem Süllyesztés lencsefejű csavar részére DIN ISO 7051 ST3,9 (helyszíni) Hossz L 825 mm = 4 befalazókarom Hossz L > 825 mm = 6 befalazókarom Köztes elem Végelem 425 mm Végelem > 425 mm Köztes elem = 4 lencsefejű lemezcsavar = 6 lencsefejű lemezcsavar = 6 lencsefejű lemezcsavar 01/14-17

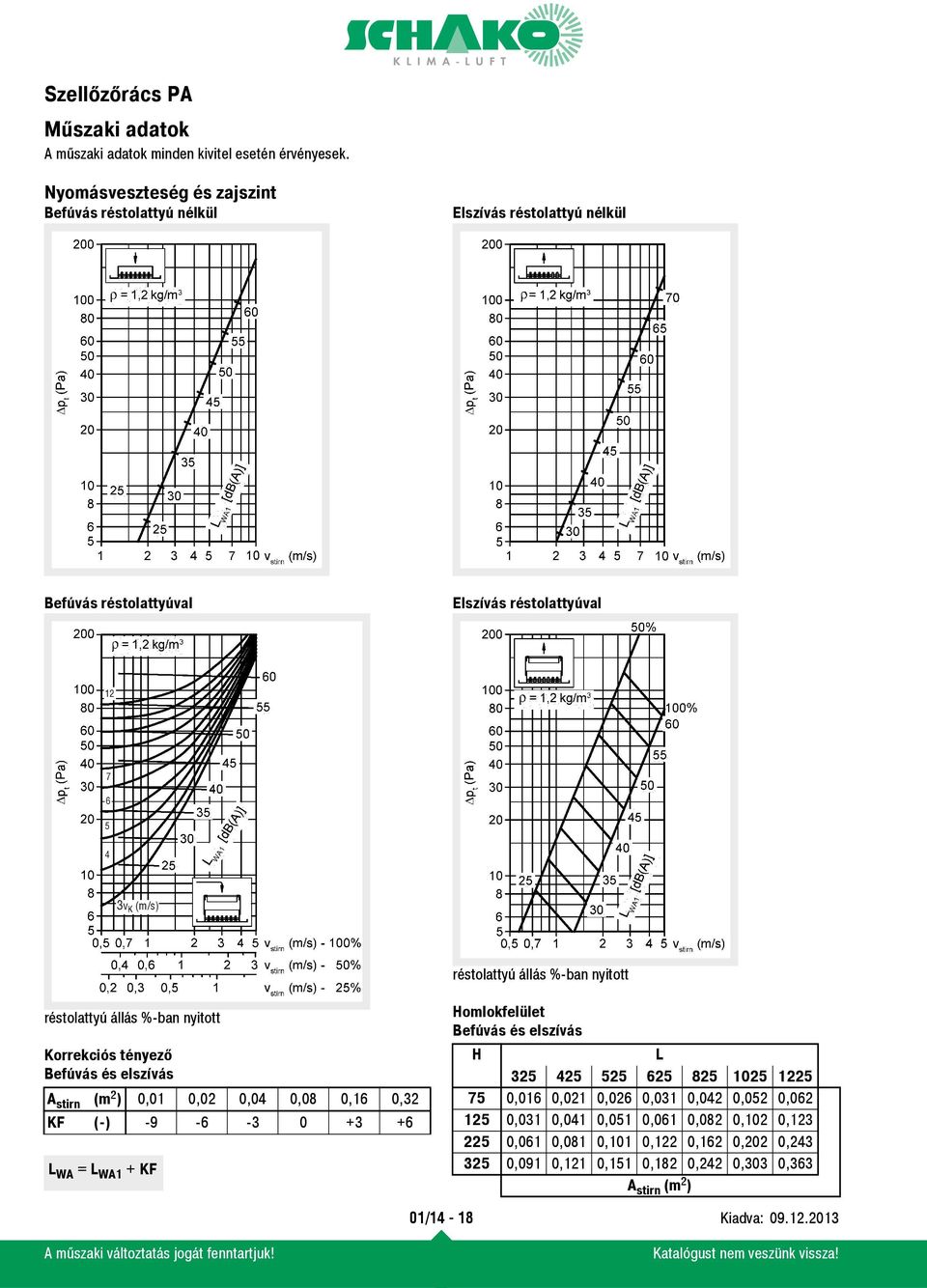

18 Műszaki adatok A műszaki adatok minden kivitel esetén érvényesek. Nyomásveszteség és zajszint Befúvás réstolattyú nélkül Elszívás réstolattyú nélkül Befúvás réstolattyúval Elszívás réstolattyúval v K (m/s) réstolattyú állás %-ban nyitott réstolattyú állás %-ban nyitott Korrekciós tényező Befúvás és elszívás A stirn (m²) 0,01 0,02 0,04 0,08 0,16 0,32 KF (-) L WA = L WA1 + KF Homlokfelület Befúvás és elszívás H L ,016 0,021 0,026 0,031 0,042 0,052 0, ,031 0,041 0,051 0,061 0,082 0,102 0, ,061 0,081 0,101 0,122 0,162 0,202 0, ,091 0,121 0,151 0,182 0,242 0,303 0,363 A stirn (m²) 01/14-18

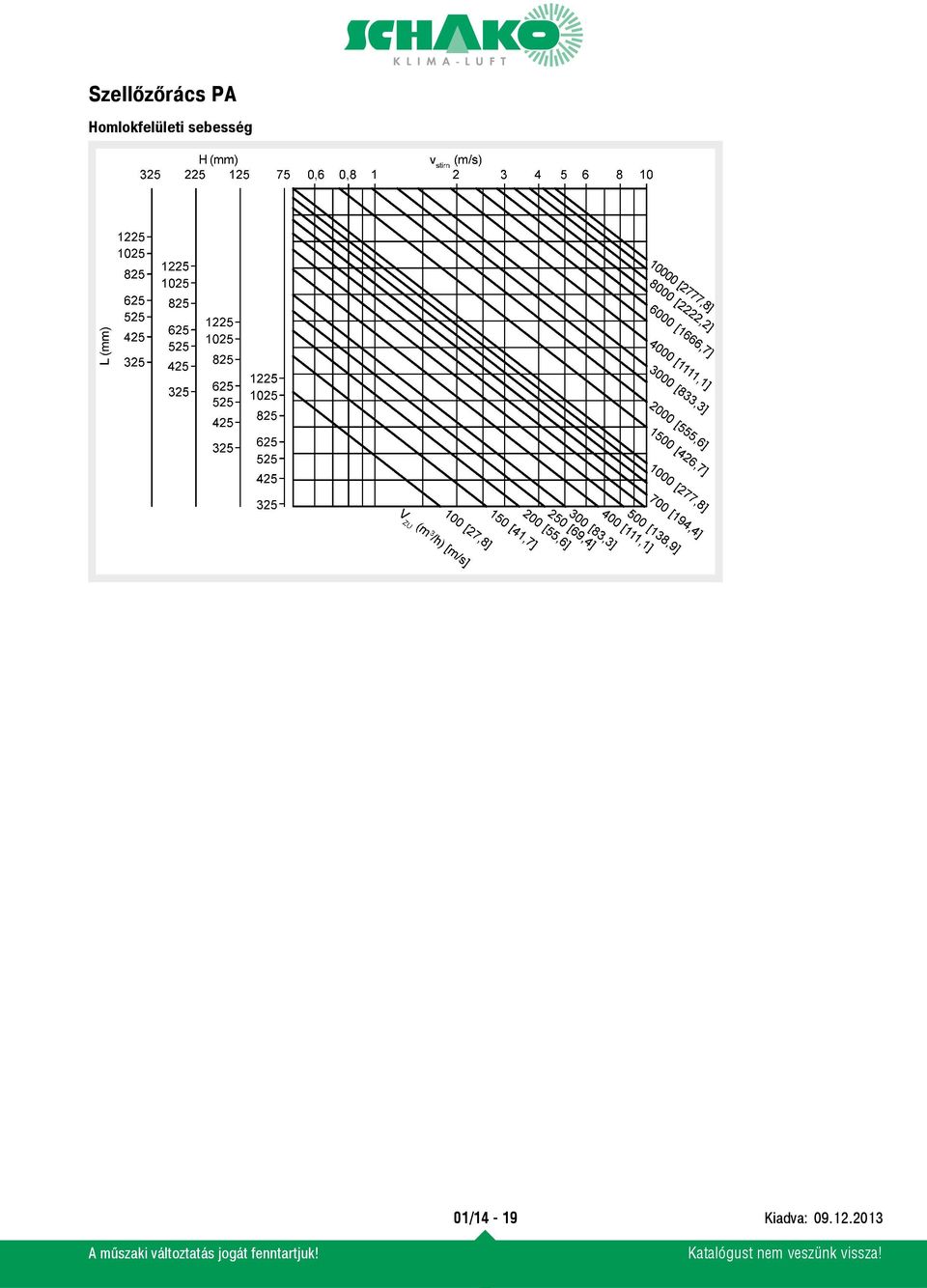

19 Homlokfelületi sebesség 01/14-19

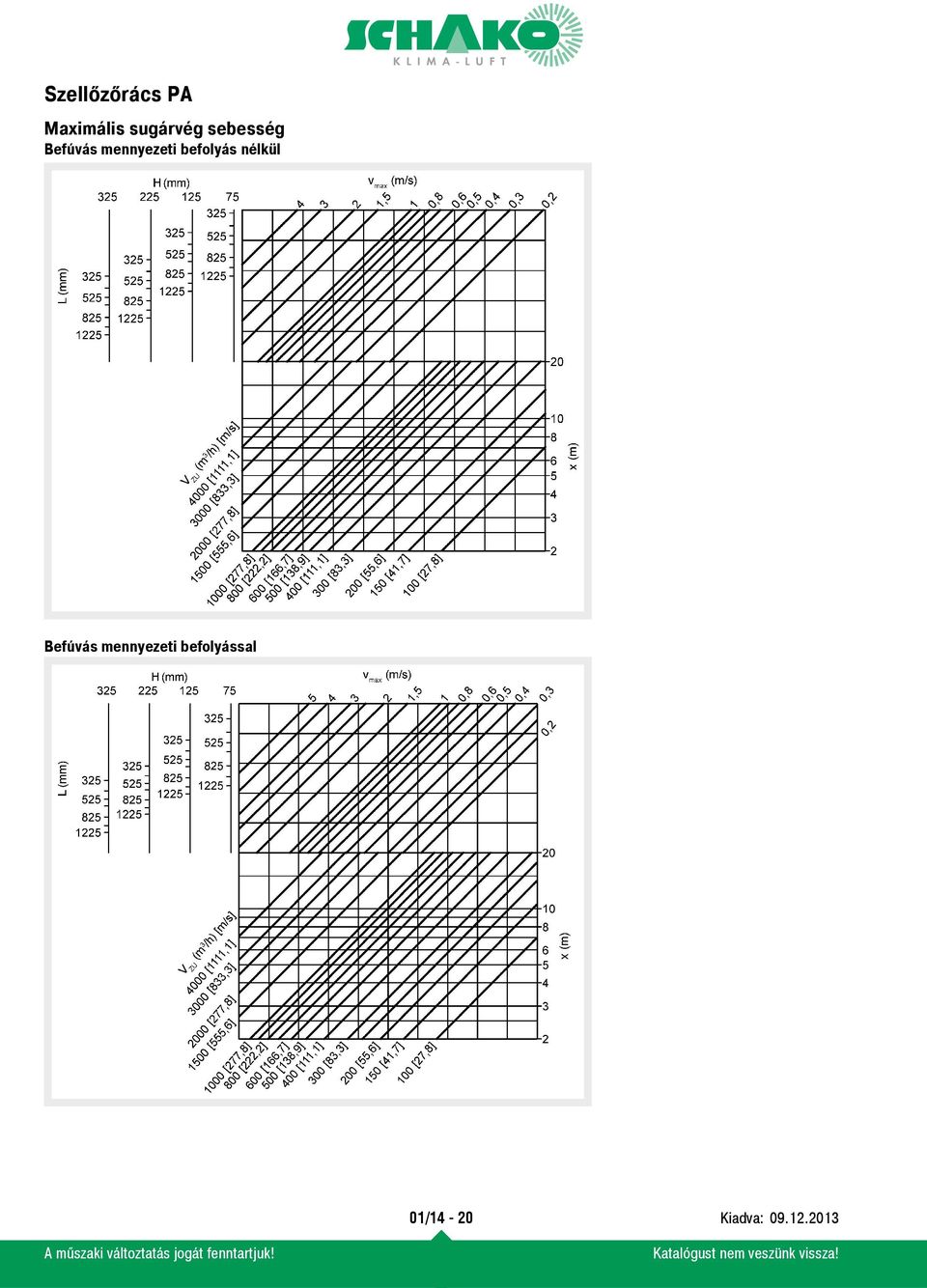

20 Maximális sugárvég sebesség Befúvás mennyezeti befolyás nélkül Befúvás mennyezeti befolyással 01/14-20

21 Sugár út Befúvás mennyezeti befolyás nélkül Fűtés Hűtés 01/14-21

22 Kritikus sugárút Befúvás mennyezeti befolyással 01/14-22

23 Maximális behatolási mélység Fűtés esetén Befúvás mennyezeti befolyás nélkül 01/14-23

24 Indukciós és hőmérsékleti viszonyok Befúvás mennyezeti befolyás nélkül Befúvás mennyezeti befolyással 01/14-24

25 Minimális távolság Befúvás mennyezeti befolyás nélkül Befúvás mennyezeti befolyással A diagram érvényessége érdekében a z távolság két rács között x (m) 0,2 legyen. Jelmagyarázat V ZU (m³/h) [l/s] = Befújt légmennyiség V AB (m³/h) [l/s] = Elszívott légmennyiség V X (m³/h) [l/s] = Teljes légmennyiség az x pontban v max (m/s) = Max. sugárvég sebesség v K (m/s) = Csatorna légsebesség v stirn (m/s) = A stirn -re vonatkoztatott szívási-, rááramlási-, kifúvási sebesség A stirn (m²) = Homlokfelület x (m) = Vízszintes sugárút y (m) = Függőleges sugárút x kr (m) = kritikus sugárút ρ (kg/m³) = Sűrűség Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A súlyozású hangteljesítményszint (L WA = L WA1 + KF) L WA1 [db(a)] = A stirn = 0,08 m² -re vonatkoztatott A súlyozású hangteljesítményszint KF (-) = Korrekciós tényező ΔT O (K) = Hőmérséklet különbség a befújt levegő- és a helyiség hőmérséklet között (DT O = t ZU - t R ) ΔT OH (K) = Hőmérséklet különbség a befújt levegő- és a helyiség hőmérséklet között fűtési esetben (DT OH = t ZUH - t RH ) ΔT X (K) = Hőmérséklet viszony az x távolságban t ZUH ( C) = Befújt levegő hőmérséklete t RH ( C) = Helyiség hőmérséklet t ZU ( C) = Befújt levegő hőmérséklete t R ( C) = Helyiség hőmérséklet i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérséklet viszony (TV = DT X / DT O ) z (m) = Két rács közötti legkisebb távolság x (m) 0,2 RH (mm) = Helyiség magasság RB (mm) = Helyiség szélesség H (mm) = Magasság L (mm) = Hosszúság 01/14-25

26 Rendelési adatok Z Szellőzőrács PA típus Profillamellák hosszanti / fix G S 13 mm nem lépésálló labdavédelem nélkül Lamellák közöti távolság 8 mm lépésálló, labdavédelemmel ellátott (DIN 18032, 3. rész szerint). PA...-1-től PA...-2c-ig kizárólag csavaros rögzítés, PA...-3-tól PA...-7-ig kizárólag rejtett rögzítés lehetséges. fali/mennyezeti és légcsatornába történő beépítésre padlóba történő építésre hosszanti fix profillamellákkal hosszanti fix profillamellákkal, kiegészítő keresztirányú egyenként beállítható csepp alakú lamellákkal hosszanti fix profillamellákkal,. réstolattyúval hosszanti fix profillamellákkal, kiegészítő keresztirányú egyenként beállítható csepp alakú lamellákkal és réstolattyúval hosszanti fix profillamellák hosszanti fix profillamellákkal, kiegészítő keresztirányú egyenként beállítható csepp alakú lamellák hosszanti fix profillamellákkal, kiegészítő keresztirányú egyenként beállítható csepp alakú lamellákkal és réstolattyúval hosszanti fix profillamellákkal, réstolattyúval -1-2a -2b -2c rejtett rögzítéssel -VM11 (csak beépítő kerettel (-E1) vagy csatlakozó dobozzal) -VM12 csavaros rögzítéssel -SM (szalagkivitel kizárólag csavaros rögzítéssel lehetséges) rejtett rögzítéssel -VM 325 Hossz szalag kivitel 2-részes (BL < 2025 mm) többrészes (BL > 2025 mm) Rendelési példa: PAZ-13-1-VM Magasság 325 magas, 325 hosszúsággal nem szállítható Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 01/14-26

27 Feltekerhető rács keresztirányú fix lamellákkal lépésálló padlóba beépítéshez lamellák közötti távolság 10 mm PA-R Tartozékok : Beépítő keret -E1 (csak PA...-1 / PA...-2a / PA...-2b / PA...-2c részére szállítható) keret nélkül - kerettel -RP egyrészes 2-részes (BL 2025 mm) többrészes (BL > 2025 mm) réstolattyú nélkül - réstolattyúval -SS Csatlakozó doboz -ASK (csak PA...-1 / PA...-2a részére) (csak réstolattyú nélkül lehetséges) szalag kivitel csonkkal 2-részes (BL 2025 mm) többrészes (BL > 2025 mm) oldalsó -AS1 felső -AS2 frontoldali -AS3 Magasság ( 325 magasság L 325 esetén nem szállítható) Szalag Fojtótárcsa nélkül - L = Fojtótárcsával -DK Rendelési példa: PA-R-RP-SS x 125 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Szigetelés nélkül ajakos gumitömítés nélkül - belső szigeteléssel ajakos gumitömítéssel -GD szigeteléssel külső sarokelem 90 -ES (takarólemezzel) PA...-1 / PA...-2a / PA...-2b / PA...-2c részére -1 PA...-3 / PA...-5 / PA...-6 / PA...-7 részére -3 PA-R-RP részére -R 01/14-27

28 Kiírási szöveg Befúvó és elszívó szellőzőrács falba, mennyezetbe vagy légcsatornába történő beépítésre, homlokoldali keretből és alumínium rúdprofilú natúr színre eloxált (E6/EV1) lamellákból vagy felár ellenében festett lamellákból. Frontoldalon hosszanti fix PAZ profillamellákkal, könnyített kivitel, ferde légbefúvással. Lamellák közötti távolság 13 mm (nem lépésálló, labdavédelem nélküli) Rögzítése rejtett rögzítéssel (-VM 12). Gyártmány: SCHAKO PAZ-1 típus Méretek: Hosszúság Magasság Lamellaprofil Lamellák közötti távolság mm mm - PAG, kompakt kivitel, egyenes befúvással - PAS, kompakt kivitel, ferde befúvással - 8 mm (lépésálló / labdavédelemmel ellátott DIN 18032, 3. rész szerint), csak csavaros rögzítéssel (-SM) Tartozékok: - Csatlakozó dobozzal (-ASK), horganyzott acéllemezből (csak réstolattyú nélkül szállítjuk) (csak PA...-1 / PA...-2a esetén) - Csatlakozó csonkokkal - oldalsó (-AS1, Standard) - felső (-AS2) - frontoldali (-AS3) - Fojtótárcsával (-DK, ASK-AS1-hez) a csatlakozódobozban, az egyszerű légmennyiség szabályozás érdekében. - Ajakos gumitömítéssel (-GD) speciális gumiból, a csatlakozó csonkon - Hőszigeteléssel - belső - külső - Beépítő kerettel (-E1) - egyrészes - 2 részes (BL 2025 mm) - több részes (BL > 2025 mm) - Sarokelemmel 90 (-ES-1) - kiegészítve keresztirányú, külön állítható csepp alakú lamellákkal Gyártmány: SCHAKO PA...-2a típus - réstolattyúval a légmennyiség szabályozására, elektrolitikusan horganyzott acéllemezből. Gyártmány: SCHAKO PA...-2b típus - kiegészítve keresztirányú, külön állítható csepp alakú lamellákkal, valamint réstolattyúval a légmennyiség szabályozására, elektrolitikusan horganyzott acéllemezből Gyártmány: SCHAKO PA...-2c típus - szalag kivitel - 2-részben (BL 2025 mm) - több részben (BL > 2025 mm) - rejtett rögzítéssel VM 11 (csak beépítő kerettel E1, csatlakozó doboz nélkül szállítjuk) - csavaros rögzítéssel (SM) 01/14-28

29 Befúvó és elszívó szellőzőrács padlóba építésre, homlokoldali keretből és alumínium rúdprofilú natúr színre eloxált (E6/EV1) vagy felár ellenében festett lamellákból. Frontoldalon kicsavarozható hosszanti fix PAZ profillamellákkal, könnyített kivitel, ferde légbefúvással. Lamellák közötti távolság 13 mm (nem lépésálló, labdavédelem nélküli) beépítés rejtett rögzítéssel. Gyártmány: SCHAKO PAZ-3 típus Feltekerhető rács szalag kivitelben kifejezetten padlóba építésre, alumínium rúdprofilú natúr színre eloxált (E6/EV1) keresztirányú fix lamellákból, lamellatávolság 10 mm, lépésálló. A rácsok elsősorban nedves helyiségekbe (pl. uszodák, mezítlábas használatú helyiségek) történő beépítésre javasoltak. A lamella csatlakozó műanyagból készült. Beépítés rejtett rögzítéssel. Gyártmány: SCHAKO PA-R típus Méretek: Hosszúság Magasság mm mm Méretek: Hosszúság mm Magasság mm Lamellaprofil - PAG, kompakt kivitel, egyenes befúvással - PAS, kompakt kivitel, ferde befúvással Lamellák közötti távolság - 8 mm (lépésálló / labdavédelemmel ellátott, DIN 18032, 3. rész szerint), csak rejtett rögzítéssel (-VM) - kiegészítve keresztirányú, külön állítható csepp alakú lamellákkal Gyártmány: SCHAKO PA...-5 típus - kiegészítve keresztirányú, külön állítható csepp alakú lamellákkal, valamint réstolattyúval a légmennyiség szabályozására, elektrolitikusan horganyzott acéllemezből Gyártmány: SCHAKO PA...-6 típus - réstolattyúval a légmennyiség szabályozására, elektrolitikusan horganyzott acéllemezből Gyártmány: SCHAKO PA...-7 típus - szalag kivitel - 2 részes (BL 2025 mm) - több részes (BL > 2025 mm) Tartozékok: - Kerettel (-RP) és kiegyenlítő elemmel (2 mm), préselt alumínium profilból, natúr színre eloxálva (E6/EV1) - réstolattyúval (-SS), elektrolitikusan horganyzott acéllemezből - szalag kivitel - 2 részes (BL 2025 mm) - több részes (BL > 2025 mm) - Sarokelemmel 90 (-ES-R) Tartozékok: - Sarokelemmel 90 (-ES-3) 01/14-29
