Mennyezeti befúvó DBB

Átírás

1 Mennyezeti befúvó DBB Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitel és méretek...4 Légsugárvezetés... 4 Méretek... 5 Tartozékok, méretek... 7 Rögzítési lehetőségek... 8 Műszaki adatok...9 Nyomásveszteség és zaj... 9 sugár út kritikus sugárút Indukciós viszonyok Hőmérséklet viszonyok Jelmagyarázat Rendelési adatok Kiírási szöveg /14-2

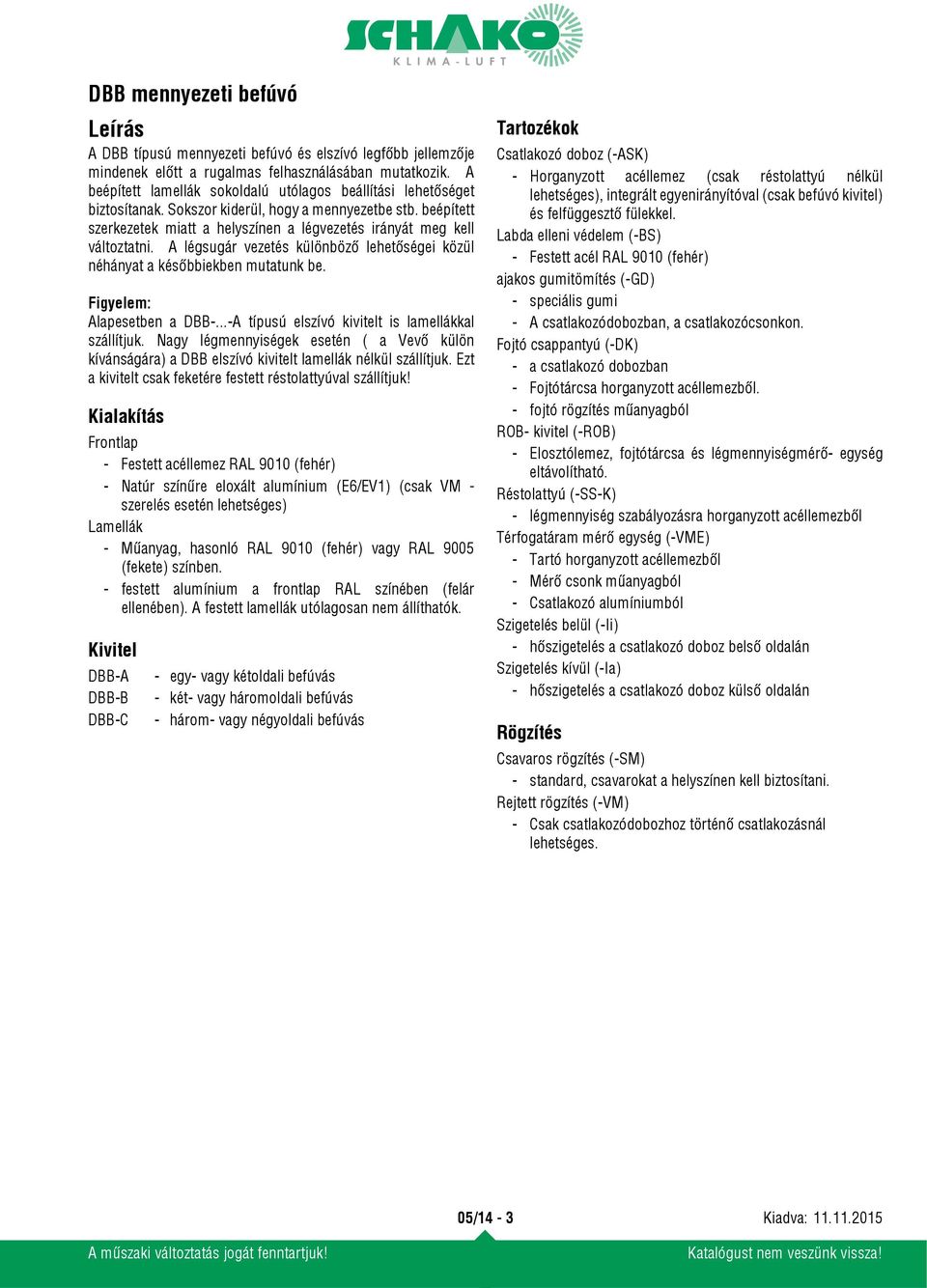

3 Leírás A DBB típusú mennyezeti befúvó és elszívó legfőbb jellemzője mindenek előtt a rugalmas felhasználásában mutatkozik. A beépített lamellák sokoldalú utólagos beállítási lehetőséget biztosítanak. Sokszor kiderül, hogy a mennyezetbe stb. beépített szerkezetek miatt a helyszínen a légvezetés irányát meg kell változtatni. A légsugár vezetés különböző lehetőségei közül néhányat a későbbiekben mutatunk be. Figyelem: Alapesetben a DBB-...-A típusú elszívó kivitelt is lamellákkal szállítjuk. Nagy légmennyiségek esetén ( a Vevő külön kívánságára) a DBB elszívó kivitelt lamellák nélkül szállítjuk. Ezt a kivitelt csak feketére festett réstolattyúval szállítjuk! Kialakítás Frontlap - Festett acéllemez RAL 9010 (fehér) - Natúr színűre eloxált alumínium (E6/EV1) (csak VM - szerelés esetén lehetséges) Lamellák - Műanyag, hasonló RAL 9010 (fehér) vagy RAL 9005 (fekete) színben. - festett alumínium a frontlap RAL színében (felár ellenében). A festett lamellák utólagosan nem állíthatók. Kivitel DBB-A DBB-B DBB-C - egy- vagy kétoldali befúvás - két- vagy háromoldali befúvás - három- vagy négyoldali befúvás Tartozékok Csatlakozó doboz (-ASK) - Horganyzott acéllemez (csak réstolattyú nélkül lehetséges), integrált egyenirányítóval (csak befúvó kivitel) és felfüggesztő fülekkel. Labda elleni védelem (-BS) - Festett acél RAL 9010 (fehér) ajakos gumitömítés (-GD) - speciális gumi - A csatlakozódobozban, a csatlakozócsonkon. Fojtó csappantyú (-DK) - a csatlakozó dobozban - Fojtótárcsa horganyzott acéllemezből. - fojtó rögzítés műanyagból ROB- kivitel (-ROB) - Elosztólemez, fojtótárcsa és légmennyiségmérő- egység eltávolítható. Réstolattyú (-SS-K) - légmennyiség szabályozásra horganyzott acéllemezből Térfogatáram mérő egység (-VME) - Tartó horganyzott acéllemezből - Mérő csonk műanyagból - Csatlakozó alumíniumból Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán Rögzítés Csavaros rögzítés (-SM) - standard, csavarokat a helyszínen kell biztosítani. Rejtett rögzítés (-VM) - Csak csatlakozódobozhoz történő csatlakozásnál lehetséges. 05/14-3

4 Kivitel és méretek Légsugárvezetés Légsugárvezetés A kivitel B kivitel C kivitel 1-oldali kifúvás oldali kifúvás - 3-oldali kifúvás - 4-oldali kifúvás - - DBB-A Hosszanti rések száma B L DBB-B / DBB-C Hosszanti rések száma 4 6 B Kereszirányú rések száma L /14-4

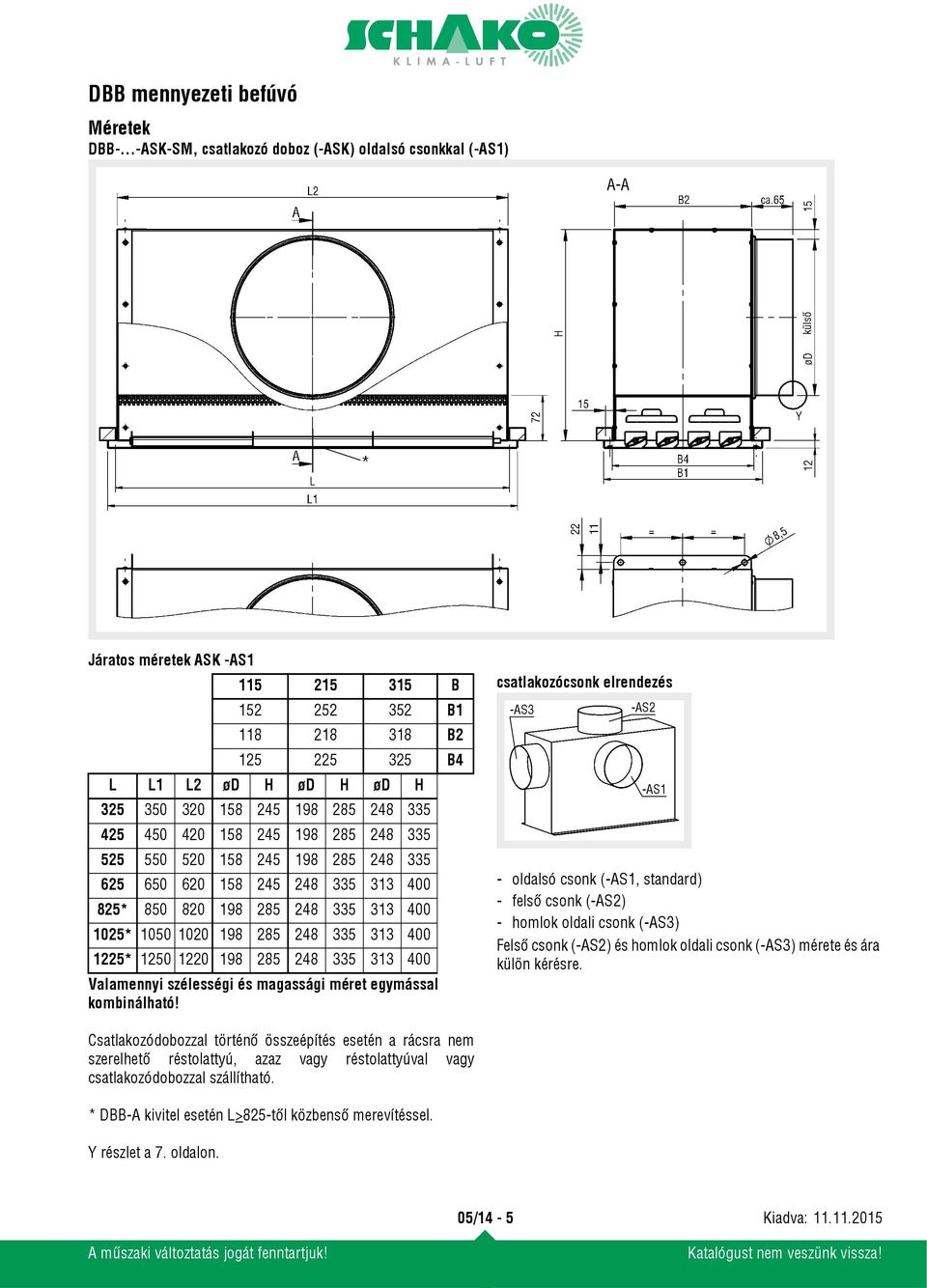

5 Méretek DBB-...-ASK-SM, csatlakozó doboz (-ASK) oldalsó csonkkal (-AS1) külső * Járatos méretek ASK -AS B B B B4 L L1 L2 ød H ød H ød H * * * Valamennyi szélességi és magassági méret egymással kombinálható! csatlakozócsonk elrendezés -AS3 -AS2 -AS1 - oldalsó csonk (-AS1, standard) - felső csonk (-AS2) - homlok oldali csonk (-AS3) Felső csonk (-AS2) és homlok oldali csonk (-AS3) mérete és ára külön kérésre. Csatlakozódobozzal történő összeépítés esetén a rácsra nem szerelhető réstolattyú, azaz vagy réstolattyúval vagy csatlakozódobozzal szállítható. * DBB-A kivitel esetén L>825-től közbenső merevítéssel. Y részlet a 7. oldalon. 05/14-5

6 DBB típusú mennyezeti befúvó szalag kivitelben 2 részes BL 2025 szalaghossznál Szalaghossz (BL) Végelem (ES) Végelem (ES) Szalaghossz +25 többrészes BL > 2025 szalaghossznál * * * Szalaghossz (BL) * DBB-A kivitel esetén L>825-től közbenső merevítéssel. 1.) A végelem hossza 506,5 és 1012 mm között választható. Végelem1/2 arány 1.) Közbülső elem(ek) 1012 Szalaghossz +25 Végelem1/2 arány 1.) DBB típusú mennyezeti befúvó szalag kivitelben, csatlakozódobozzal. 2 részes BL 2025 szalaghossznál Szalaghossz Végelem -27,5 Végelem -27,5 Végelem (ES) Végelem (ES) Szalaghossz +25 többrészes BL > 2025 szalaghossznál * * Szalaghossz * 25 Végelem -27,5 Közbülső elem(ek) - Végelem -27,5 * DBB-A kivitel esetén L>825-től közbenső merevítéssel. 1.) A végelem hossza 506,5 és 1012 mm között választható. Végelem1/2 arány 1.) Közbülső elem(ek) 1012 Végelem1/2 arány 1.) Szalaghossz /14-6

7 Tartozékok, méretek Réstolattyú (-SS-K) ajakos gumitömítés (-GD) Y részlet Fojtó csappantyú (-DK) Labda elleni védelem (-BS) ROB- kivitel (-ROB) Elosztólemez, fojtótárcsa és térfogatáram mérő berendezés eltávolítható. Térfogatáram mérő egység (-VME) Z részlet Hatlapfejű csavar DIN EN ISO 4017-M6 Szigetelés? ASK-hoz belső (-Ii) külső (-Ia) Járatos méretek B B3 B5 B6 B7 L L1 L3 L /14-7

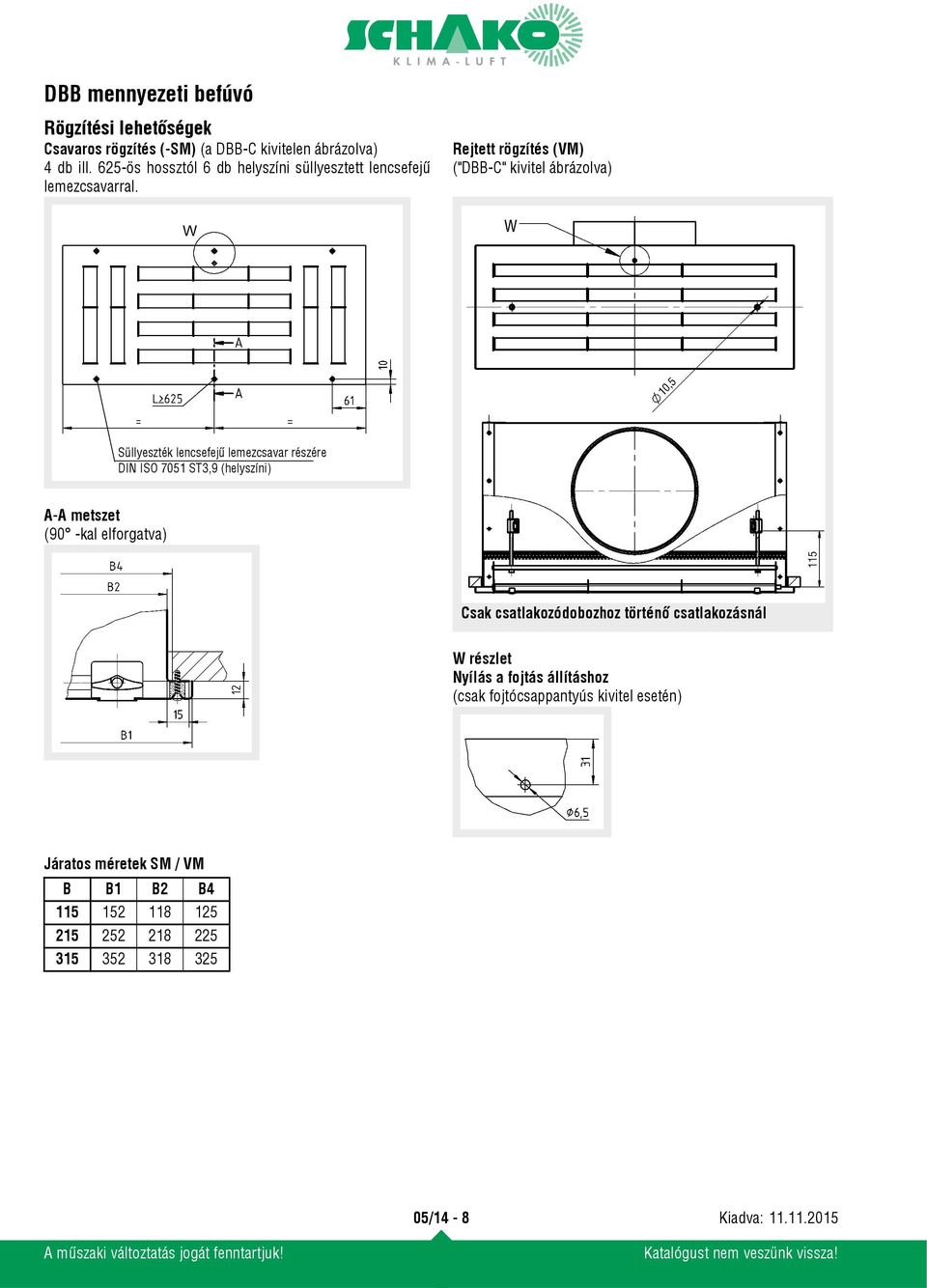

8 Rögzítési lehetőségek Csavaros rögzítés (-SM) (a DBB-C kivitelen ábrázolva) 4 db ill. 625-ös hossztól 6 db helyszíni süllyesztett lencsefejű lemezcsavarral. Rejtett rögzítés (VM) ("DBB-C" kivitel ábrázolva) Süllyeszték lencsefejű lemezcsavar részére DIN ISO 7051 ST3,9 (helyszíni) A-A metszet (90 -kal elforgatva) Csak csatlakozódobozhoz történő csatlakozásnál W részlet Nyílás a fojtás állításhoz (csak fojtócsappantyús kivitel esetén) Járatos méretek SM / VM B B1 B2 B /14-8

9 Műszaki adatok Nyomásveszteség és zaj DBB-A, B=115mm (fojtás NYITVA) DBB-A, B=215mm (fojtás NYITVA) DBB-A, B=315mm (fojtás NYITVA) DBB-B, B=215mm (fojtás NYITVA) DBB-B, B=315mm (fojtás NYITVA) DBB-C, B=215mm (fojtás NYITVA) 05/14-9

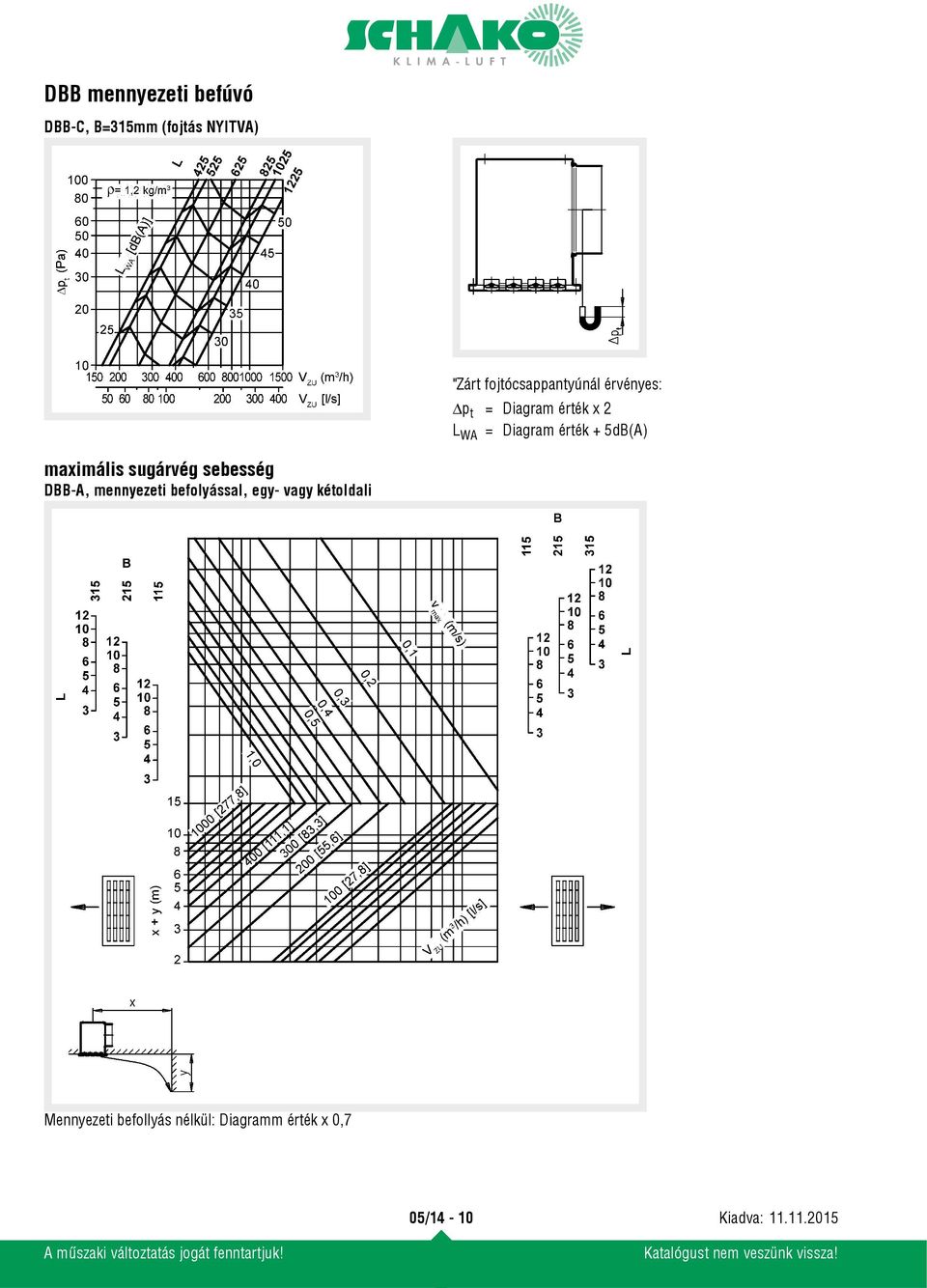

10 DBB-C, B=315mm (fojtás NYITVA) "Zárt fojtócsappantyúnál érvényes: Δp t = Diagram érték x 2 L WA = Diagram érték + 5dB(A) maximális sugárvég sebesség DBB-A, mennyezeti befolyással, egy- vagy kétoldali Mennyezeti befollyás nélkül: Diagramm érték x 0,7 05/14-10

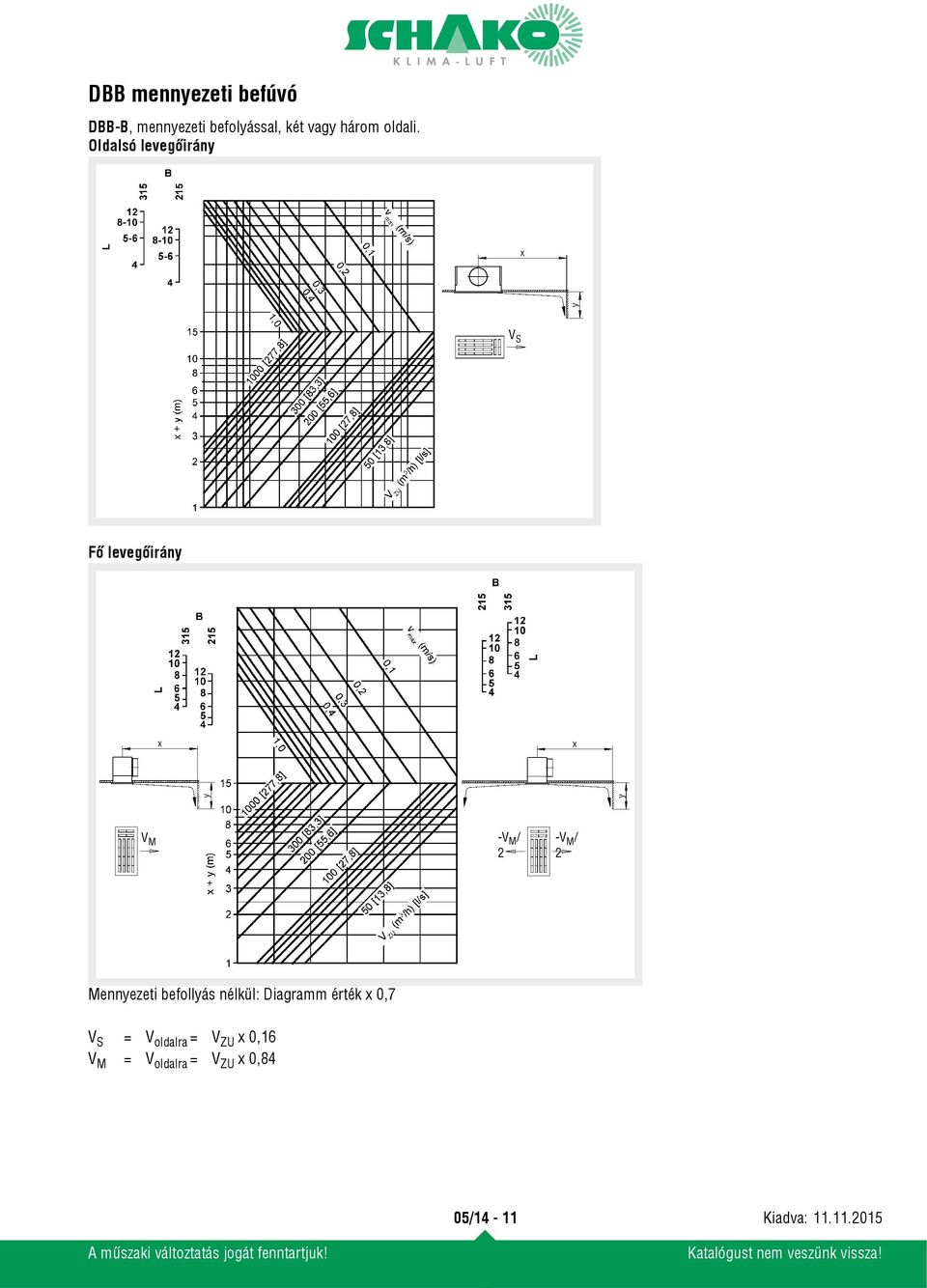

11 DBB-B, mennyezeti befolyással, két vagy három oldali. Oldalsó levegőirány V S Fő levegőirány V M -V M / 2 -V M / 2 Mennyezeti befollyás nélkül: Diagramm érték x 0,7 V S = V oldalra = V ZU x 0,16 V M = V oldalra = V ZU x 0,84 05/14-11

12 DBB-C, mennyezeti befolyással, három- vagy négy oldali Oldalsó levegőirány V S V S Fő levegőirány V M -V M / -V M /2 Mennyezeti befollyás nélkül: Diagramm érték x 0,7 V S = V oldalra = V ZU x 0,15 V M = V oldalra = V ZU x 0,7 05/14-12

13 sugár út DBB-A, mennyezeti befolyás nélkül, egy- vagy kétoldali 1.) Fűtési eset 2.) Hűtési eset 05/14-13

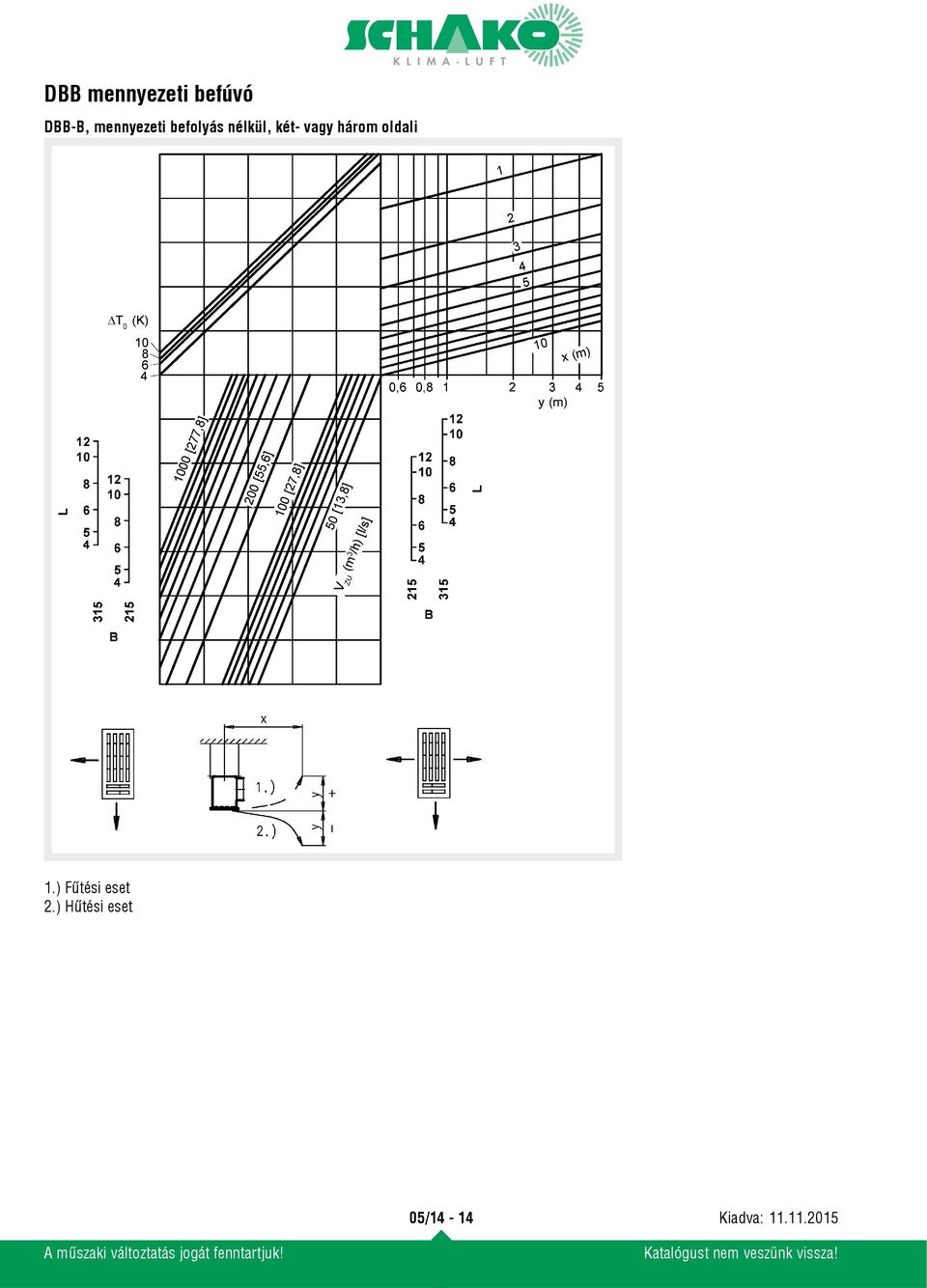

14 DBB-B, mennyezeti befolyás nélkül, két- vagy három oldali 1.) Fűtési eset 2.) Hűtési eset 05/14-14

15 DBB-C, mennyezeti befolyás nélkül, három- vagy négy oldali 1.) Fűtési eset 2.) Hűtési eset 05/14-15

16 kritikus sugárút DBB-A, mennyezeti befolyással, egy- vagy kétoldali DBB-B, mennyezeti befolyással, két- vagy három oldali 05/14-16

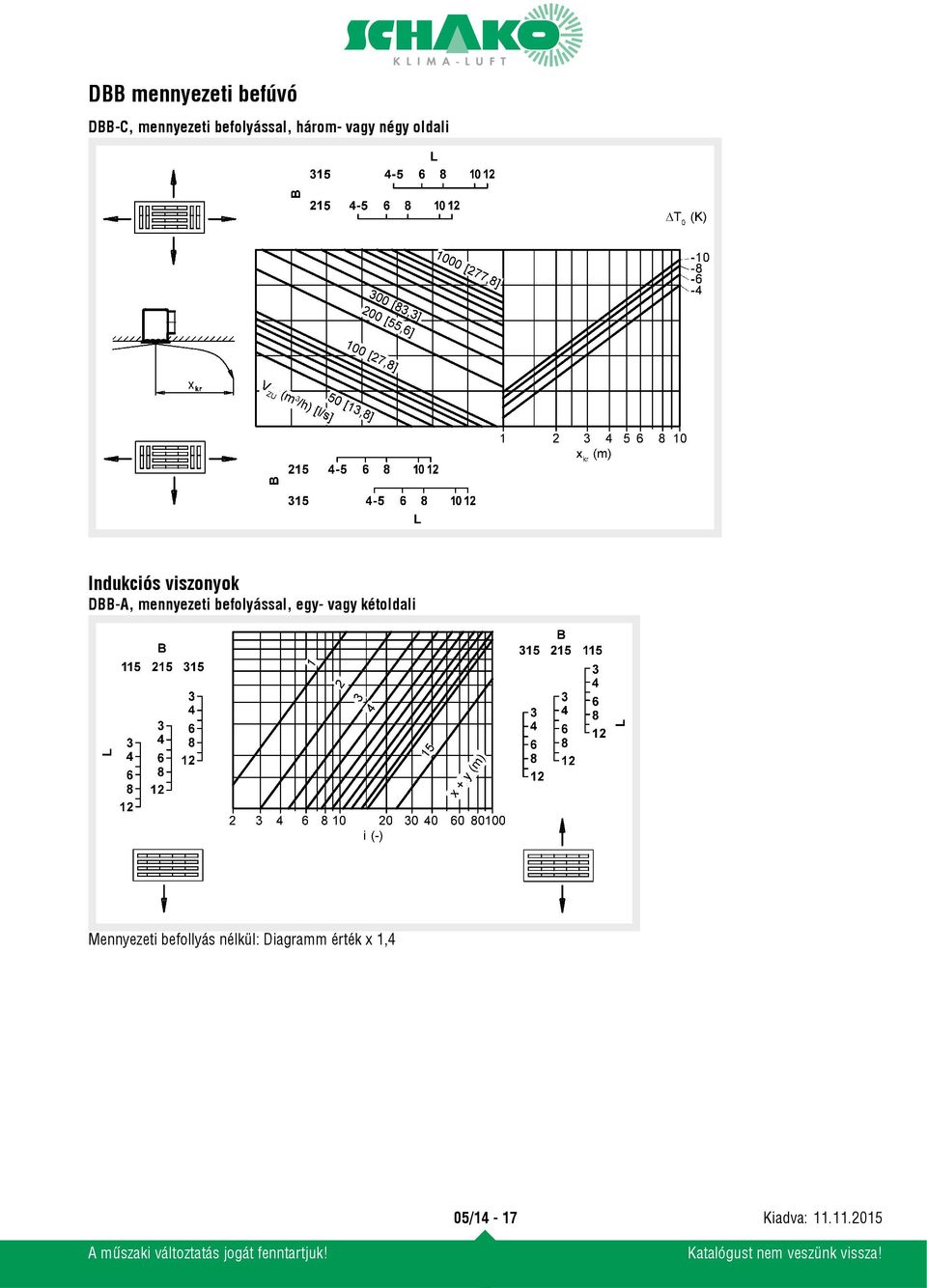

17 DBB-C, mennyezeti befolyással, három- vagy négy oldali Indukciós viszonyok DBB-A, mennyezeti befolyással, egy- vagy kétoldali Mennyezeti befollyás nélkül: Diagramm érték x 1,4 05/14-17

18 DBB-B, mennyezeti befolyással, két- vagy három oldali mennyezeti befolyás nélkül: Diagrammérték x 1,4 DBB-C, mennyezeti befolyással, három- vagy négy oldali mennyezeti befolyás nélkül: Diagrammérték x 1,4 05/14-18

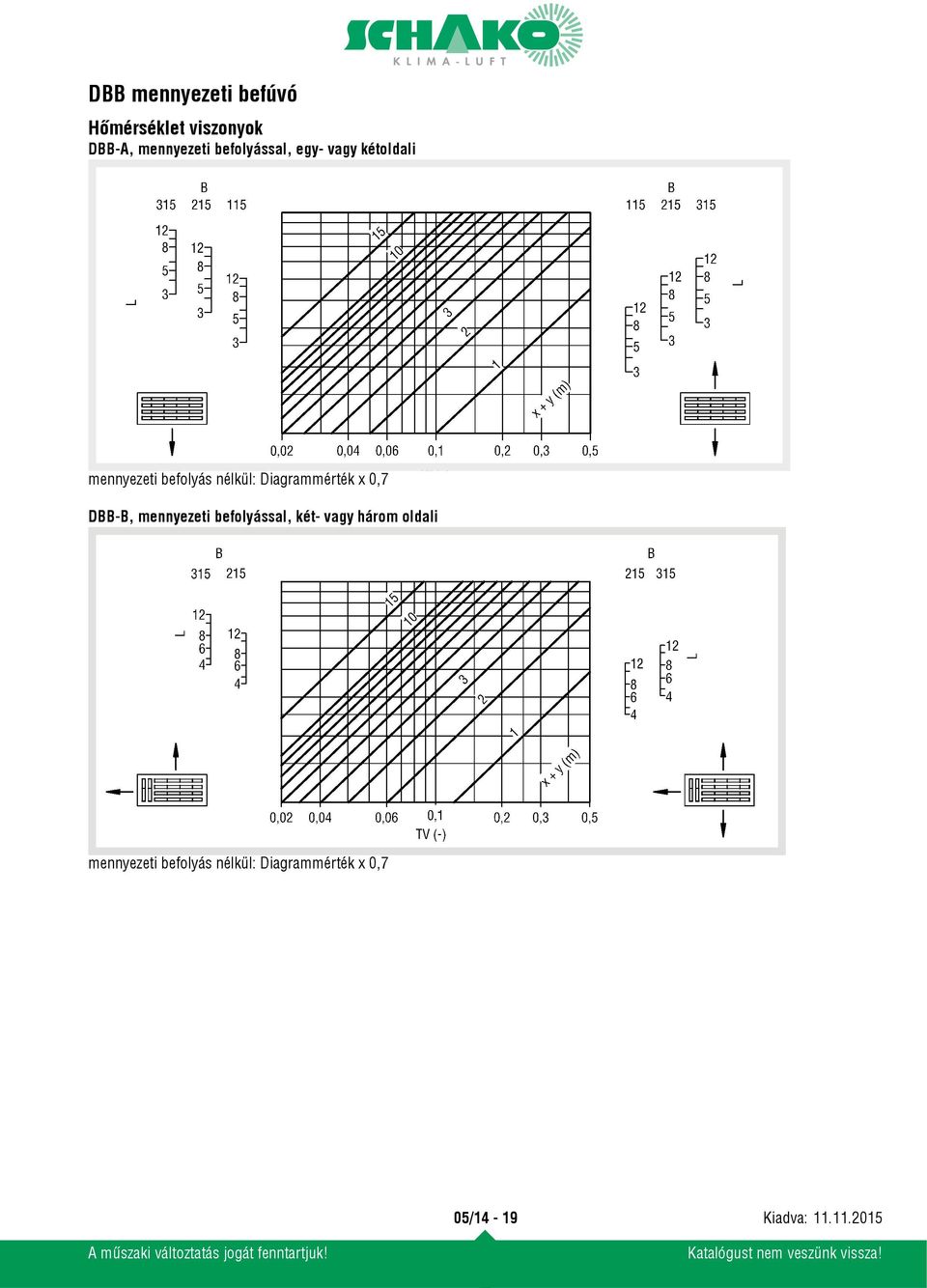

19 Hőmérséklet viszonyok DBB-A, mennyezeti befolyással, egy- vagy kétoldali mennyezeti befolyás nélkül: Diagrammérték x 0,7 DBB-B, mennyezeti befolyással, két- vagy három oldali mennyezeti befolyás nélkül: Diagrammérték x 0,7 05/14-19

20 DBB-C, mennyezeti befolyással, három- vagy négy oldali mennyezeti befolyás nélkül: Diagrammérték x 0,7 Jelmagyarázat V ZU (m³/h) = Befúvott légmennyiség V ZU [l/s] = Befúvott légmennyiség v max (m/s) = Max. sugárvég sebesség x (m) = Vízszintes sugárút y (m) = Függőleges sugárút x+y (m) = Vízszintes és függőleges sugárút x kr (m) = kritikus sugárút ρ (kg/m³) = Sűrűség Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A értékű hangteljesítményszint (L WA = L WA1 + KF) KF (-) = Korrekciós tényező ΔT 0 (K) = Hőmérsékletkülönbség a befúvótt levegő és a helyiség hőmérséklete között (ΔT 0 = t ZU - t R ) i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) B (mm) = Szélesség L (mm) = Hosszúság ΔT X (K) = Hőmérséklet különbség az x pontban V X (m³/h) = összes sugármennyiség az x pontban V X [l/s] = összes sugármennyiség az x pontban t ZU ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiség hőmérséklet 05/14-20

21 Rendelési adatok Mennyezeti befúvó DBB típus A kivitel -A B kivitel -B C kivitel -C 1-oldali kifúvás 2-oldali kifúvás 3-oldali kifúvás 4-oldali kifúvás Acéllemez frontlappal festett RAL 9010 (fehér) Alumínium frontlappal naturszínű eloxált alumínium (E6/EV1) csak rejtett rögzítéssel, VM-rögzítés VM rögzítést az ár tartalmazza műanya lamellákkal a következő szíenkben: RAL 9010 (fehér). -LW műanya lamellákkal a következő színekben: RAL 9005 (fekete) -LS lamellák festett alumínium -LA csavaros rögzítéssel -SM rejtett rögzítéssel -VM Rendelési példa: DBB-A-LS-SM Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/14-21

22 Tartozékok: Csatlakozó doboz ASK típus fojtótárcsa nélkül - fojtótárcsával -DK ajakos gumitömítés nélkül - ajakos gumitömítéssel -GD térfogatáram mérő berendezés nélkül - térfogatáram mérő berendezéssel -VME Standard kivitel - ROB- kivitel -ROB szigetelés nélkül - szigetelés belső (-Ii) szigetelés külsõ (-Ia) réstolattyú -SS-K Labdavédőrács -BS Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/14-22

23 Kiírási szöveg DBB típusú négyszögletes kivitelű mennyezeti anemosztát befúvásra és elszívásra. A szabad keresztmetszet, nyomásesés és hangteljesítmény szint minden lamella állásnál állandó. Frontlap festett acéllemez RAL 9010 (fehér), látható csavaros rögzítéssel (SM), forgathatóan csapágyazott, egyenként állítható műanyag légterlő lamellákkal RAL 9005 (fekete), RAL 9010 (fehér) vagy a frontlap RAL színére festett alumínium. A festett alumínium lamellák utólagosan nem állíthatók. Gyártmány: SCHAKO DBB típus Kivitelek: - "A" kivitel - egyoldali kifúvás - kétodali kifúvás - "B" kivitel (L = 425 / B = 225-től szállítható) - kétodali kifúvás - háromoldali kifúvás - "C" kivitel (L = 425 / B = 225-től szállítható) - háromoldali kifúvás - négyoldali kifúvás Tartozékok: - Csatlakozódoboz (-ASK), horganyzott acéllemezből, oldalsó csonkkal (csak réstolattyú nélkül lehetséges. - a csatlakozódobozban elhelyezett frontoldalról állítható fojtótárcsa (-DK) a légmennyiség szabályozására. - térfogatáram-mérő egységgel (-VME) a csatlakozó csonkban. - ROB- kivitelben (-ROB): Elosztólemez, fojtótárcsa és térfogatáram mérő berendezés eltávolítható. - ajakos gumitömítés (-GD), speciális gumiból az oldalsó csonkon. - hőszigeteléssel - belső (-li) - külső (-la) - Réstolattyúval (-SS) a légmennyiség szabályozásra, elektrolitikus horganyzású acéllemezből. - Labdavédelem (-BS) festett acél RAL 9010 (fehér). - frontlap alumíniumból, natureloxált (E6/EV1), csak rejtett rögzítéssel (VM) szállítható. - rejtett rögzítésnél (VM) csak csatlakozódobozzal együtt szállítható - szalag kivitel - 2-részből (BL < 2025) - több részből (BL > 2025) 05/14-23
