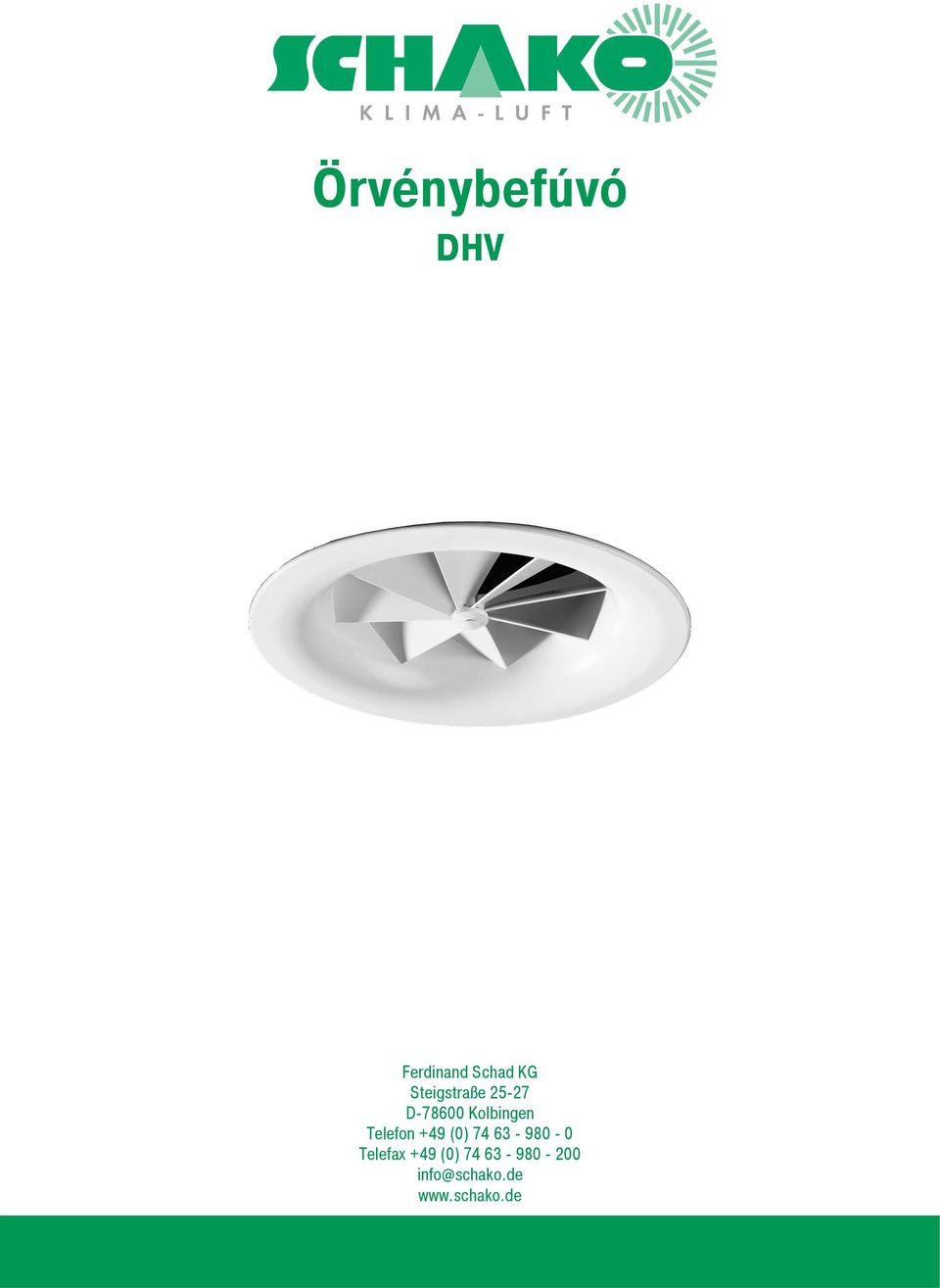

1 Örvénybefúvó DHV Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

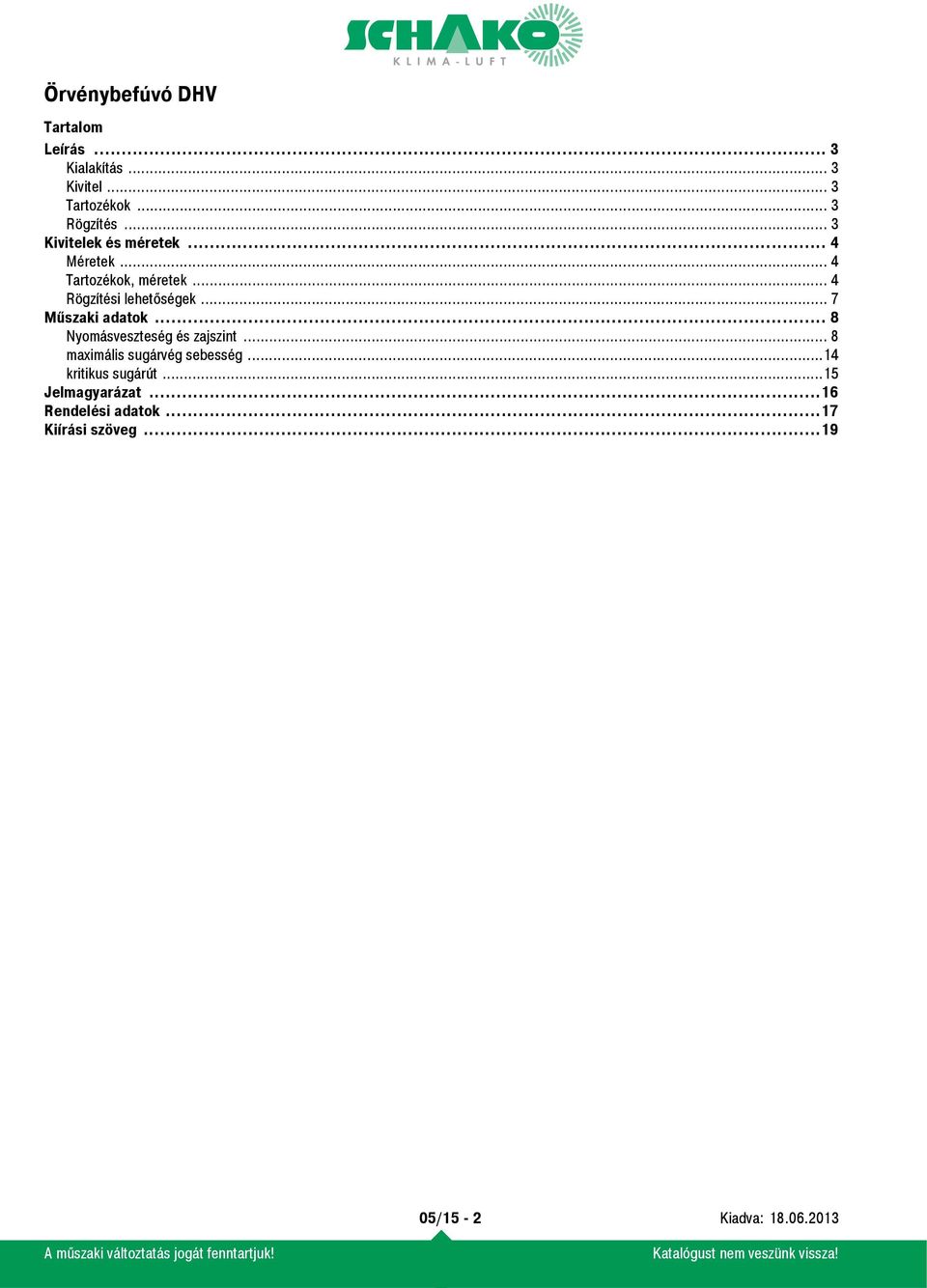

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitelek és méretek... 4 Méretek... 4 Tartozékok, méretek... 4 Rögzítési lehetőségek... 7 Műszaki adatok... 8 Nyomásveszteség és zajszint... 8 maximális sugárvég sebesség...14 kritikus sugárút...15 Jelmagyarázat...16 Rendelési adatok...17 Kiírási szöveg /15-2

3 Leírás A DHV típusú mennyezeti örvénybefúvó komfortterekben 4 m-es belmagasságig alkalmazható a befújt levegő huzatmentes bevezetéséhez. A fix állású perdületfokozó lamellázattal nagy indukció érhető el. A hőmérsékletkülönbség és sebesség ezáltal gyorsan leépül. A befúvott levegő horizontálisan lép be a helyiségbe. Ez a befúvó speciálisan hűtésre és izoterm befúvásra lett kifejlesztve. Alkalmas állandó és változó (100 % - 40 % közötti) térfogatáramra. A csatlakozódoboz csonkjába felár ellenében egy térfogatárammérőegység (-VME) építhető be. A mérőegység mérési pontossága ± 5% a csonkon mért 2-5 m/s áramlási sebesség és 1 x D egyenes hozzááramlás esetén. A csatlakozó dobozban található fojtótárcsán (-DK) keresztül, minden egyes befúvón gyorsan és pontosan beállítható a kívánt térfogatáram. Az SRK típusú csatlakozó dobozok esetén a szabályozó állításához a frontlapot le kell szerelni. Alternatívaként felár ellenében zsinóros állítást is lehet rendelni, amellyel a szabályozót a frontlap beszerelt állapotában is lehet a helyiség oldaláról állítani. A csatornatisztító robot helység felöli elhelyezése érdekében a ROB-kivitelü (-ROB) SRK típusú csatlakozódobozoknál a légterelő lemezt valamint a magasabban beépített fojtótárcsát és térfogatáram-mérő egységet el lehet távolítani. Kialakítás Örvénybefúvó - Festett alumínium RAL 9010 (fehér, DHV-Q/R-hez, méret ø ). - Műanyag RAL 9010 (fehér, csak DHV-K, méret ø ) - Festett acéllemez RAL 9010 (fehér, méret ø 100). Perdületfokozó lamellázat - Festett alumínium RAL 9010 (fehér, DHV-Q/R-hez, méret ø ). - Műanyag RAL 9010 (fehér, csak DHV-K, méret ø ) - Festett acéllemez RAL 9010 (fehér, méret ø100). Kivitel DHV-Q - Négyszögletes előlappal és kerek csatlakozónyakkal DHV-R - Kerek előlappal és kerek csatlakozónyakkal DHV-K - Kerek előlappal és kerek csatlakozónyakkal Tartozékok Csatlakozó doboz (SRK) - Horganyzott acéllemezből, beépített perforáltlemezes légelosztóval és függesztő fülekkel - VM-tartórudazat alumíniumból és műanyagból Fojtótárcsa (-DK) - Fojtótárcsa horganyzott acéllemezből - Fojtótárcsa felerősítés műanyagból - zsinóros állítással (-SZV) (felár ellenében) Gumitömítés a csatlakozócsonkon (-GD) - Speciális gumiból panel takarólemez (-PA) (csak DHV-Q) - Festett acéllemez RAL 9010 (fehér) Térfogatáram-mérő egység (-VME) (beépítése fojtótárcsával együtt nem lehetséges) - Tartó horganyzott acéllemezből - Mérő csonk műanyagból - Csatlakozó alumíniumból Átmeneti idom (-ÜS) - Alumíniumból, integrált perforált kiegyenlítő lemezzel belső szigetelés (-Ii) - Hőszigetelés a csatlakozódoboz belső oldalán külső szigetelés (-Ia) - Hőszigetelés a csatlakozódoboz külső oldalán Rögzítés Rejtett rögzítés (-VM, standard) - Ellentartó helyszíni szereléssel (csatlakozódoboz nélkül vagy átmeneti idommal) - Tartószerkezetes rögzítéssel (csatlakozódobozzal vagy átmeneti idommal) Bilincses rögzítés (-KB) - flexibilis cső csatlakoztatáshoz, (csatlakozódoboz nélkül). Csavaros rögzítés (-SM) - flexibilis cső csatlakoztatáshoz, (csatlakozódoboz nélkül). Lencsefejű lemezcsavarok száma: DHV-Q esetén 4 db (helyszínen), DHV-R/K esetén 3 db (helyszínen). 05/15-3

4 Kivitelek és méretek Méretek DHV (VM, csatlakozódoboz nélkül) flexibilis bekötéshez külső Figyelem: ellentartó helyszínen megoldandó! Járatos méretek NW ød /øa øf K R a DHV-Q DHV-R DHV-K X részlet DHV-Q DHV-R 100 DHV-R DHV-K Tartozékok, méretek Csatlakozódoboz (-SRK-Z), befúvásra, rejtett rögzítéssel (-VM) Átmeneti idom (-ÜS), rejtett rögzítéssel (-VM) * külső külső külső Álmennyezeti nyílás SRK-val: řkd +5 * = az -SRK-A kivitel a légterelő lemezt nem tartalmazza. Járatos méretek SRK-Z / ÜS NW /øa K økd E ød H h TH ød1 ød2 ød3 H1 H2 a x DHV-Q DHV-R DHV-K /15-4

5 Fojtótárcsa (-DK) Gumitömítés a csatlakozócsonkon (-GD) Z részlet SZV = Zsinóros állítás (felár ellenében) Térfogatáram-mérő egység (-VME) beépítése fojtótárcsával együtt nem lehetséges Szigetelés SRK-hoz belső (-li) külső (-la) 05/15-5

6 Panel-takarólemez (-PA) (csak DHV-Q) A nézet SM rögzítéssel (SRK nélkül) PA 310 PA X részlet süllyesztéssel lencsefejű lemezcsavar DIN ISO 7051 ST3,9 részére (helyszíni). süllyesztéssel lencsefejű lemezcsavar DIN ISO 7051 ST4,8 részére (helyszíni). A nézet VM rögzítéssel (SRK-val) Járatos méretek NW DHV-Q PA G (NW 400 kérésre) PA 310 PA NW DHV-Q ød K øj (NW 400 kérésre) 05/15-6

7 Rögzítési lehetőségek Csavaros rögzítés (-SM) DHV-Q (négyzetes frontlappal) csak a flexibilis csőbekötéshez Bilincses rögzítés (-KB) csak a flexibilis csőbekötéshez DHV 100 külső 4x lencsefejű lemezcsavar DIN ISO 7051 ST3,9 (helyszíni) NW 400 esetén 4 bilincses rögzítés Járatos méretek DHV x lencsefejű lemezcsavar DIN ISO 7051 ST3,9 (helyszíni) NW ød /øa øf Z X , NW 400 esetén: 4x lencsefejű lemezcsavar DIN ISO 7051 ST4,8 (helyszíni) DHV-R / DHV-K (kerek frontlappal) csak a flexibilis csőbekötéshez 3x lencsefejű lemezcsavar DIN ISO 7051 ST3,9 (helyszíni) NW 400 esetén: 3x lencsefejű lemezcsavar DIN ISO 7051 ST4,8 (helyszíni) 05/15-7

8 Műszaki adatok Nyomásveszteség és zajszint DHV-... (flexibilis bekötéshez, csatlakozódoboz nélkül) Zajszint befúvásra DHV-... (flexibilis bekötéshez, csatlakozódoboz nélkül) Nyomásveszteség befúvásra 05/15-8

9 Nyomásveszteség és zajszint csatlakozódobozzal befúvásra DHV-Q-SRK 100 / DHV-R-SRK 100 DHV-Q-SRK 125 / DHV-R-SRK 125 DHV-Q-SRK 160 / DHV-R-SRK 160 DHV-Q-SRK 200 / DHV-R-SRK 200 DHV-Q-SRK 250 / DHV-R-SRK 250 DHV-Q-SRK 315 / DHV-R-SRK 315 Fojtótárcsa beállítás: NYITOTT = 100% ZÁRT = 0% 05/15-9

10 DHV-Q-SRK 400 / DHV-R-SRK 400 DHV-K-SRK 125 DHV-K-SRK 160 DHV-K-SRK 200 Fojtótárcsa beállítás: NYITOTT = 100% ZÁRT = 0% 05/15-10

11 DHV-K-SRK 250 Fojtótárcsa beállítás: NYITOTT = 100% ZÁRT = 0% Nyomásveszteség és zajszint átmeneti elemmel befúvásra DHV-ÜS 400 Közvetlen csatlakozás 05/15-11

12 Nyomásveszteség és zajszint csatlakozódobozzal befúvásra DHV-...-A-100 DHV-...-A-125 DHV-...-A-160 DHV-...-A-200 DHV-...-A-250 DHV-...-A-315 Fojtótárcsa beállítás: NYITOTT = 100% ZÁRT = 0% 05/15-12

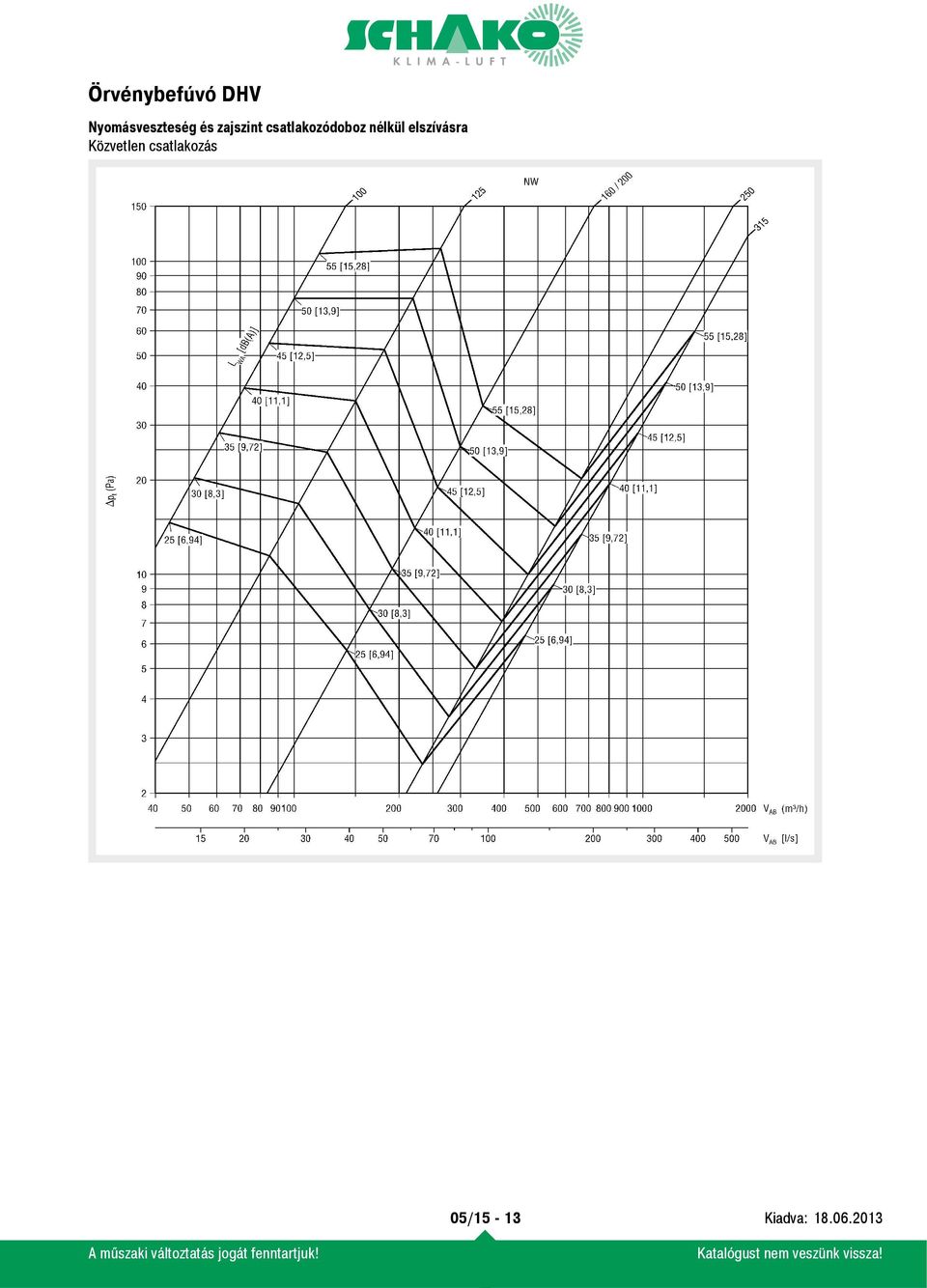

13 Nyomásveszteség és zajszint csatlakozódoboz nélkül elszívásra Közvetlen csatlakozás 05/15-13

14 maximális sugárvég sebesség DHV 100 DHV 125 DHV 160 DHV 200 DHV 250 DHV /15-14

15 DHV 400 kritikus sugárút DHV 100 DHV 125 DHV 160 DHV /15-15

16 DHV 250 DHV 315 DHV 400 Jelmagyarázat V ZU (m³/h) = befújt légmennyiség V ZU [l/s] = befújt légmennyiség V AB (m³/h) = elszívott légmennyiség V AB [l/s] = elszívott légmennyiség L WA [db(a)] = "A" súlyozású hangteljesítményszint Δp t (Pa) = nyomásveszteség ρ (kg/m³) = sűrűség v max (m/s) = maximális sugárvég sebesség x+y (m) = vízszintes + függőleges sugárút x kr (m) = kritikus sugárút ΔT O (K) = hőmérsékletkülönbség a befújt levegő- és a helyiség hőmérséklet között (ΔT O = t ZU - t R ) t ZU ( C) = befújt levegő hőmérséklete t R ( C) = helyiség hőmérséklet NW (mm) = Névleges átmérő 05/15-16

17 Rendelési adatok Mennyezeti örvénybefúvó DHV típus négyszögletes előlappal és kerek csatlakozónyakkal -Q kerek előlappal és kerek csatlakozónyakkal -R kerek előlappal és műanyag, kerek csatlakozónyakkal -K festett acéllemezből RAL 9010 (fehér) (csak NW 100) festett alumíniumból RAL 9010 (fehér) (csak NW ) műanyagból hasonló színben, mint RAL 9010 (fehér) (csak NW ) NW 100 NW 125 NW 160 NW 200 NW 250 NW 315 NW 400 csavaros rögzítés -SM rejtett rögzítés -VM (SRK nélkül az ellentraverzet a helyszínen kell biztosítani) bilincses rögzítés -KB Rendelési példa: DHV-Q-200-VM-SRK-Z-DK Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/15-17

18 Tartozékok: csatlakozódoboz SRK típus befúvás -Z elszívás -A fojtótárcsa nélkül - fojtótárcsával -DK zsinóros állítás nélkül - zsinóros állítással -SZV (csak SRK esetén, felár ellenében) gumitömítés nélkül a csatlakozócsonkon - gumitömítéssel a csatlakozócsonkon -GD Térfogatárammérő berendezés nélkül - Térfogatárammérő berendezéssel -VME standard kivitel - ROB- kivitel -ROB szigetelés nélkül szigeteléssel belső -Ii szigeteléssel külső -Ia átmeneti idom -ÜS csak rejtett rögzítéssel (VM) Panel-takarólemez (csak DHV-Q) -PA Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/15-18

19 Kiírási szöveg Mennyezeti örvénybefúvó DHV-Q típus flexibilis cső csatlakoztatásához, négyszögletes előlappal és kerek csatlakozónyakkal, 100-as méretben festett acéllemezből RAL 9010 (fehér), méretben festett alumíniumból RAL 9010 (fehér). A befúvás fix fúvóka formájú perdületfokozó lapátokon keresztül. Gyártmány: SCHAKO DHV-Q típus - kerek előlappal és -csatlakozónyakkal, 100-as méretben festett acéllemezből RAL 9010 (fehér), méretben festett alumíniumból RAL 9010 (fehér). Gyártmány: SCHAKO DHV-R típus - kerek előlappal, műanyagból RAL 9010 (fehér, csak méretben szállítható). Gyártmány: SCHAKO DHV-K típus Rögzítési lehetőségek: - Rejtett rögzítés (-VM, standard) - ellentartó helyszíni szereléssel (csatlakozódoboz nélkül vagy átmeneti idommal) - tartószerkezetes rögzítéssel (csatlakozódobozzal vagy átmeneti idommal) - Csavaros rögzítéssel (-SM) csak flexibilis csövekhez (csatlakozódoboz nélkül). - Bilincses rögzítéssel (-KB), csak flexibilis csőcsatlakoztatáshoz (csatlakozódoboz nélkül). Tartozékok: - Csatlakozódoboz SRK-Z típus, horganyzott acéllemezből, felfüggesztő fülekkel, oldalsó kerek csatlakozócsonkkal. - befúvásra (-Z), beépített légterelő lemezzel -elszívásra(-a), légterelő lemez nélkül - a csatlakozódobozban elhelyezett fojtótárcsa (-DK) a légmennyiség szabályozására. - zsinóros állítás (-SZV), alulról állítható - térfogatáram-mérő egységgel (-VME) a csatlakozódobozban. (beépítése fojtótárcsával együtt nem lehetséges) - ROB-kivitellel (-ROB): légterelő lemez, perforált lemez fojtótárcsa és térfogatáram-mérő egység kiszerelhető. - gumitömítéssel a csatlakozócsonkon (-GD) - hőszigeteléssel -belső (-li) -külső (-la) - Átmeneti idom (-ÜS) alumíniumból, belső elhelyezkedésű ellentartóval a rejtett rögzítéshez, (-VM), 20 mm-es mennyezeti lapvastagságig. - Panel-takarólemez (-PA) festett acéllemezből RAL 9010 (fehér) (csak DHV-Q) 05/15-19
