Csuklókaros napellenző

Átírás

1 Csuklókaros napellenző Típus: HELLA viva Alkalmazási és felhasználási terület Teraszok, balkonok és télikertek változatos árnyékolására. Karos vagy elektromos hajtás. Szerelés: - falra - födémre - szarufára Termékjellemzők - Fényvédelem - Kellemes klíma - A vászon és profilok építészeti díszítőelemek - Hosszú élettartam és egyszerű működtetés a minőségi alkatrészeknek köszönhetően - A homlokzat színfoltja az egyedi RAL-színek révén - Dőlésszögállítás 0º-40º között - Hosszirányú dőlésszög állítási lehetőség - Designes és erős csuklókarok láncos feszítéssel - Egyenletes vászonfeszítés HELLA viva csuklókaros napellenző - nyitott változat 1) 2) 3) Tartócső 40x40x2, felületkezelt és horganyzott acélprofil Vászontengely, ø85 mm horganyzott acélprofilbol Vászontengely rögzítő és cinköntvény oldalpofa 4) 5) 6) Kinyúlóprofil-oldalpofa cinköntvényből Kinyúlóprofil préselt alumíniumprofilból Vászon kollekció szerint Műszaki változtatások joga fenntartva /1 kiadás 19

2 Termékleírás Típus: HELLA viva Csuklókar préselt alumíniumból és kovácsolt csuklókar alkatrészekkel, pórszórt felülettel. Negatív szögű és korrózióálló szemeslánc feszítéssel. Vászontengely horganyzott acélprofil, Ø 85 mm. Tartócső 40 x 40 mm, horganyzott, porszórt acélprofil. Kinyúlóprofil porszórt, préselt alumíniumprofil a vászon és a drapéria rögzítéséhez és tartásához. Konzolok préselt, porszórt alumíniumból, falra-, födémre- vagy szarufára rögzítéshez. Dőlésszög állítás Rádugható karral 0 és 40 között Variomatic-Super (VS)- Felár! Dőlésszög állítás csak szóló szerkezetnél lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Variotronic-Super (VTS) Dőlésszög állítás elektromos és távvezérléses hajtással csak kétkaros szóló szerkezet esetében lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Hajtás Karoshajtás végállással és beakasztható kampós hajtókarral; karhossz 800, 1200, 1400, 1800 vagy tetszőleges hosszban 3000 mm-ig; (karos hajtás max. 3 m kinyúlásig lehetséges) Elektromos hajtás csőmotorral (230 V/50 Hz) és nyomatékszabályzóval, beépítve a vászontengelybe; VDE- és TÜVbevizsgálással. Alternatívaként beépített rádiós vezérlés is kérhető. Zajszint <= 70dB(A) EN ISO :2003. szerint meghatározva. Figyelem: elektromos hajtás vészkézikarral nem kérhető. Vászon Kollekció szerint (a vászontípusokat lásd az általános részben). Vászonszélesség = Készszélesség mm. Megengedett hosszirányú nyúlás EN szerint. Szerelhetőség Falra, födémre és szarufára a megfelelő konzolokkal. Színösszeállítás Minden napellenző alkatrész RAL 9016 (fehér), RAL 8019 (barna), RAL 1015 (krém), RAL 5003 (kék), RAL 6028 (fenyőzőld) és RAL 9006 (ezüst). BiColor-színkombinációk mellékelt táblázat szerint lehetséges. Egyedi szín bármely RAL- színben kérhető felár ellenében! Mérethatár táblázat Típus max. Szélesség 6500-ig ig ig Kinyúlás mind Karok száma Kinyúlás [mm] Maxima kialakítás Karos hajtás (2 karos) Elektromos (2 karos) Karos hajtás (3 karos) Elektromos (3 karos) Minimális szélesség [mm] Maximális szélesség [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight Maximális kinyúlás [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight Műszaki változtatások joga fenntartva /1 kiadás

3 Csuklókaros napellenző Típus: HELLA viva plus Alkalmazási és felhasználási terület Teraszok, balkonok és télikertek változatos árnyékolására. Karos vagy elektromos hajtás. Szerelés: - falra - födémre - szarufára Termékjellemzők - Fényvédelem - Kellemes klíma - A vászon és profilok építészeti díszítőelemek - Hosszú élettartam és egyszerű működtetés a minőségi alkatrészeknek köszönhetően - A homlokzat színfoltja az egyedi RAL-színek révén - Dőlésszögállítás 0º-40º között - Hosszirányú dőlésszög állítási lehetőség - Designes és erős csuklókarok láncos feszítéssel - Egyenletes vászonfeszítés - Tetőprofil általi védelem HELLA viva plus csuklókaros napellenző - félig nyitott változat 1) 2) 3) Tartócső 40x40x2, felületkezelt és horganyzott acélprofil Vászontengely, ø85 mm horganyzott acélprofilbol Vászontengely rögzítő és cinköntvény oldalpofa 4) 5) 6) 7) Kinyúlóprofil-oldalpofa cinköntvényből Kinyúlóprofil préselt alumíniumprofilból Vászon kollekció szerint Tetőprofil préselt alumíniumból Műszaki változtatások joga fenntartva /1 kiadás 21

4 Termékleírás Típus: HELLA viva plus Tetőprofil porszórt és préselt 2-részes alumínium-profil; a vászontengelyt kb ban burkolja körül Csuklókar préselt alumíniumból és kovácsolt csuklókar alkatrészekkel, pórszórt felülettel. Negatív szögű és korrózióálló szemeslánc feszítéssel. Vászontengely horganyzott acélprofil, Ø 85 mm. Tartócső 40 x 40 mm, horganyzott, porszórt acélprofil. Kinyúlóprofil porszórt, préselt alumíniumprofil a vászon és a drapéria rögzítéséhez és tartásához. Konzolok préselt, porszórt alumíniumból, falra-, födémre- vagy szarufára rögzítéshez. Dőlésszög állítás Rádugható karral 0 és 40 között Variomatic-Super (VS)- Felár! Dőlésszög állítás csak szóló szerkezetnél lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Variotronic-Super (VTS) Dőlésszög állítás elektromos és távvezérléses hajtással csak kétkaros szóló szerkezet esetében lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Mérethatár táblázat Hajtás Karoshajtás végállással és beakasztható kampós hajtókarral; karhossz 800, 1200, 1400, 1800 vagy tetszőleges hosszban 3000 mm-ig; (karos hajtás max. 3 m kinyúlásig lehetséges) Elektromos hajtás csőmotorral (230 V/50 Hz) és nyomatékszabályzóval, beépítve a vászontengelybe; VDE- és TÜVbevizsgálással. Alternatívaként beépített rádiós vezérlés is kérhető. Zajszint <= 70dB(A) EN ISO :2003. szerint meghatározva. Figyelem: elektromos hajtás vészkézikarral nem kérhető. Vászon Kollekció szerint (a vászontípusokat lásd az általános részben). Vászonszélesség = Készszélesség mm. Megengedett hosszirányú nyúlás EN szerint. Szerelhetőség Falra, födémre és szarufára a megfelelő konzolokkal. Színösszeállítás Minden napellenző alkatrész RAL 9016 (fehér), RAL 8019 (barna), RAL 1015 (krém), RAL 5003 (kék), RAL 6028 (fenyőzőld) és RAL 9006 (ezüst). BiColor-színkombinációk mellékelt táblázat szerint lehetséges. Egyedi szín bármely RAL- színben kérhető felár ellenében! Típus Csatolt szerkezet Csatolt szerkezet Csatolt szerkezet max. Szélesség 6500-ig ig ig ig ig ig Kinyúlás mind mind Karok száma Kinyúlás [mm] Maxima kialakítás Karos hajtás (2 karos) Elektromos (2 karos) Karos hajtás (3 karos) Elektromos (3 karos) Elektromos, csatolt (4 karos) Elektromos, csatolt (6 karos) Minimális szélesség [mm] Maximális szélesség [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight nincs Maximális kinyúlás [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight nincs Műszaki változtatások joga fenntartva /1 kiadás

5 Csuklókaros napellenző Típus: HELLA viva super Alkalmazási és felhasználási terület Teraszok, balkonok és télikertek változatos árnyékolására. Karos vagy elektromos hajtás. Szerelés: - falra - födémre - szarufára Termékjellemzők - Fényvédelem - Kellemes klíma - A vászon és profilok építészeti díszítőelemek - Hosszú élettartam és egyszerű működtetés a minőségi alkatrészeknek köszönhetően - A homlokzat színfoltja az egyedi RAL-színek révén - Dőlésszögállítás 0º-40º között - Hosszirányú dőlésszög állítási lehetőség - Designes és erős csuklókarok láncos feszítéssel - Egyenletes vászonfeszítés - A teljesen zárt ház védi a vásznat a külső hatásokkal szemben. HELLA viva super csuklókaros napellenző - teljesen zárt változat 1) 2) 3) 4) Tartócső 40x40x2, felületkezelt és horganyzott acélprofil Vászontengely, ø85 mm horganyzott acélprofilbol Vászontengely rögzítő és cinköntvény oldalpofa Kinyúlóprofil-oldalpofa cinköntvényből 5) 6) 7) 8) Kinyúlóprofil préselt alumíniumprofilból Vászon kollekció szerint Tetőprofil préselt alumíniumból Takaróprofil préselt alumíniumból a vászon védelmére Műszaki változtatások joga fenntartva /1 kiadás 23

6 Termékleírás Típus: HELLA viva super Ház porszórt és préselt 2-részes alumínium-profil; a vászontengelyt kb ban burkolja körül Csuklókar préselt alumíniumból és kovácsolt csuklókar alkatrészekkel, pórszórt felülettel. Negatív szögű és korrózióálló szemeslánc feszítéssel. Vászontengely horganyzott acélprofil, Ø 85 mm. Tartócső 40 x 40 mm, horganyzott, porszórt acélprofil. Kinyúlóprofil porszórt, préselt alumíniumprofil a vászon és a drapéria rögzítéséhez és tartásához. Konzolok préselt, porszórt alumíniumból, falra-, födémre- vagy szarufára rögzítéshez. Dőlésszög állítás Rádugható karral 0 és 40 között Variomatic-Super (VS)- Felár! Dőlésszög állítás csak szóló szerkezetnél lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Mérethatár táblázat Variotronic-Super (VTS) Dőlésszög állítás elektromos és távvezérléses hajtással csak kétkaros szóló szerkezet esetében lehetséges 7000 mm szélességig és 3500 mm kinyúlásig. Központi fokozat nélküli állítási lehetőség kb. 0 és kb. 40 között (Felár!). Hajtás Karoshajtás végállással és beakasztható kampós hajtókarral; karhossz 800, 1200, 1400, 1800 vagy tetszőleges hosszban 3000 mm-ig; (karos hajtás max. 3 m kinyúlásig lehetséges) Elektromos hajtás csőmotorral (230 V/50 Hz) és nyomatékszabályzóval, beépítve a vászontengelybe; VDE- és TÜVbevizsgálással. Alternatívaként beépített rádiós vezérlés is kérhető. Zajszint <= 70dB(A) EN ISO :2003. szerint meghatározva. Figyelem: elektromos hajtás vészkézikarral nem kérhető. Vászon Kollekció szerint (a vászontípusokat lásd az általános részben). Vászonszélesség = Készszélesség mm. Megengedett hosszirányú nyúlás EN szerint. Szerelhetőség Falra, födémre és szarufára a megfelelő konzolokkal. Színösszeállítás Minden napellenző alkatrész RAL 9016 (fehér), RAL 8019 (barna), RAL 1015 (krém), RAL 5003 (kék), RAL 6028 (fenyőzőld) és RAL 9006 (ezüst). BiColor-színkombinációk mellékelt táblázat szerint lehetséges. Egyedi szín bármely RAL- színben kérhető felár ellenében! Típus Csatolt szerkezet Csatolt szerkezet Csatolt szerkezet max. Szélesség 6500-ig ig ig ig ig ig Kinyúlás mind mind Karok száma Kinyúlás [mm] Maxima kialakítás Karos hajtás (2 karos) Elektromos (2 karos) Karos hajtás (3 karos) Elektromos (3 karos) Elektromos, csatolt (4 karos) Elektromos, csatolt (6 karos) Minimális szélesség [mm] Maximális szélesség [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight nincs Maximális kinyúlás [mm] Standard Allwetter T.Liberty Sunsilk Valmex Soltis Twilight nincs Műszaki változtatások joga fenntartva /1 kiadás

7 Csuklókar pozíció kettő csuklókarral Kinyúlás Szélesség B/C D B/C D B/C D B/C D B/C D B/C D 2159-ig három csuklókarral B/C E B/C E B/C E B/C E B/C E B/C E Maxima kialakítás B méret C méret B méret D méret C méret Maximakialakítás Alapkivitel 2 csuklókarral B méret E méret D méret C méret Figyelem: E méretet mindig a hajtásoldalon kell megadni Alapkivitel 3 csuklókarral Szállítható színkombinációk Színkombinációk Oldalpofa színe Krém Zafírkék Fenyőzöld Barna Ezüst Fehér RAL 1015 RAL 5003 RAL 6028 RAL 8019 RAL 9006 RAL 9016 Krém (RAL 1015) Standard Zafírkék (RAL 5003) 30 Standard Fenyőzöld (RAL 6028) Standard Barna (RAL 8019) Standard Porszürke (RAL 7037) Standard 84 Fehér (RAL 9016) Standard Műszaki változtatások joga fenntartva /1 kiadás 25

8 Teljes esővédelem, kartakaró-profil Fali csatlakozóprofil Oldalpofa a teljes esővédelemhez HELLA viva super és HELLA viva plus Felár ellenében kérhető esővédő lemez alumíniumból a tökéletes falcsatlakozáshoz és lezáráshoz + nagyobb méretű oldalpofa. HELLA viva, HELLA viva super és HELLA viva plus Felár ellenében kérhető csuklókartakaró alumíniumprofil oldalpofával az alapkivitelű vászondrapéria helyett. Csuklókar takaró profil Oldalpofa a takaróprofilhoz Figyelem! Varioplus és Maxima kialakításokhoz nem kérhető csuklókartakaró profil! 26 Műszaki változtatások joga fenntartva /1 kiadás

9 Dőlésszögállítás Alapkivitelű dőlészsögállítás 3500 mm-es kinyúlásig Beállítás szóló szerkezetnél imbuszkulccsal Alpakivitelű dőlésszögállítás 4000 mm-es kinyúlásig Beállítás szóló szerkezetnél imbuszkulccsal Variomatic központi dőlésszögállítás 3500 mm-es kinyúlásig Állítás központilag hajtókarral. Kérésre felár ellenében Variotronic központi dőlésszögállítás 3500 mm-es kinyúlásig Állítás központilag elektromossan vagy távvezérléssel. Kérésre felár ellenében Alapkivitelü dőlésszögállítás Maxima-kivitel Állítás szóló szerkezetnél imbuszkulccsal Műszaki változtatások joga fenntartva /1 kiadás 27

10 Falikonzol Falikonzol A típusú (alapkivitel) Préselt alumíniumból. Art. Nr.: U1 Falikonzol széles B típusú Préselt alumíniumból. Art. Nr.: U3 Falikonzol C típusú Préselt alumíniumból és 160x250 mm-es szerelőtalppal. Art. Nr.: U5 Falikonzol D típus Préselt alumíniumból és 450x250 mm-es szerelőtalppal. Art. Nr.: U7 28 Műszaki változtatások joga fenntartva /1 kiadás

11 Födémkonzol Födémkonzol E típusú Préselt alumíniumból. Art. Nr.: U2 Födémkonzol széles F típus Préselt alumíniumból. Art. Nr.: U4 Födémkonzol G típus Préselt alumíniumból 180x250 mm-es szerelőtalppal. Art. Nr.: U6 Födémkonzol H típus Préselt alumíniumból 450x250 mm-es szerelőtalppal. Art. Nr.: U8 Műszaki változtatások joga fenntartva /1 kiadás 29

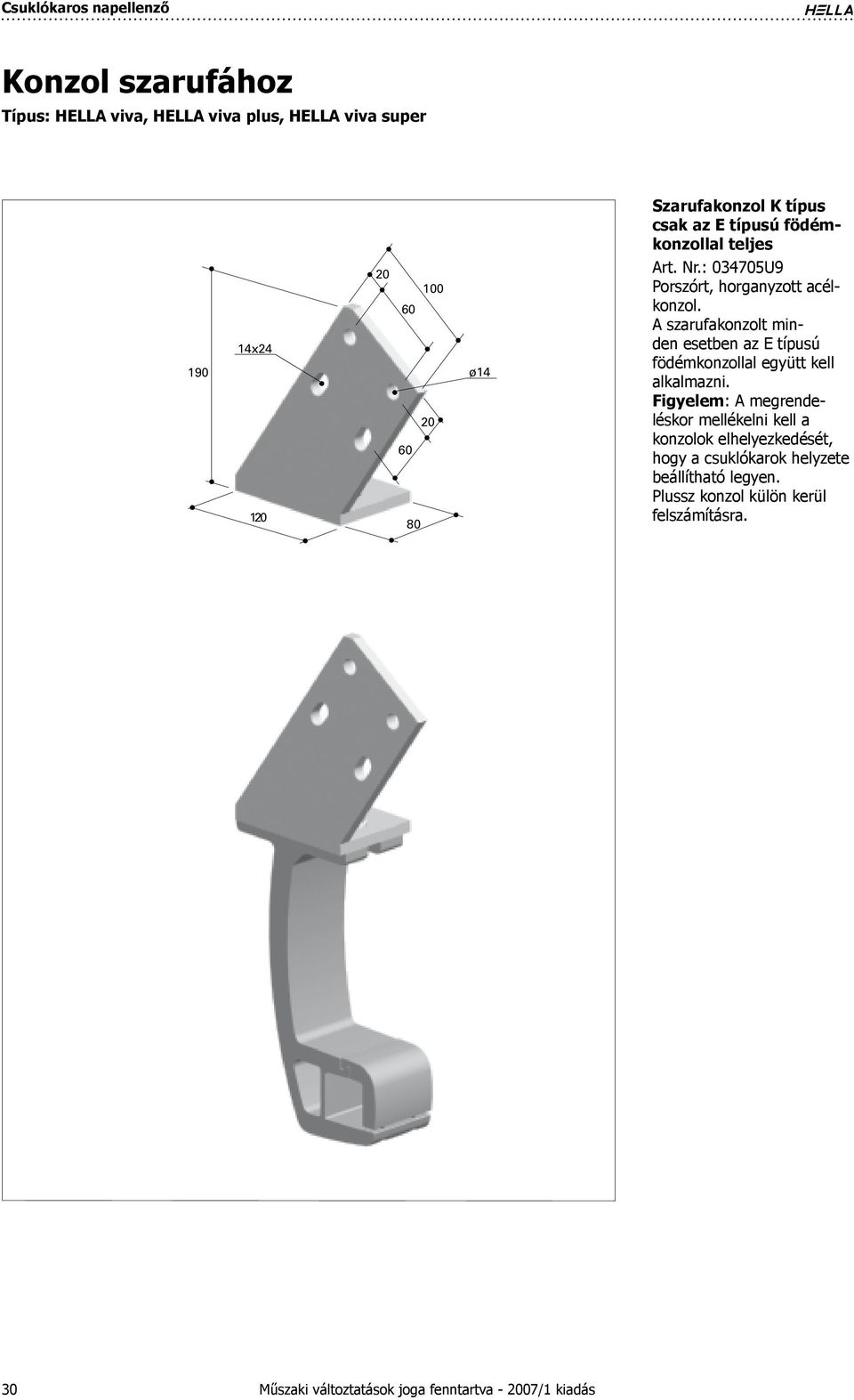

12 Konzol szarufához Szarufakonzol K típus csak az E típusú födémkonzollal teljes Art. Nr.: U9 Porszórt, horganyzott acélkonzol. A szarufakonzolt minden esetben az E típusú födémkonzollal együtt kell alkalmazni. Figyelem: A megrendeléskor mellékelni kell a konzolok elhelyezkedését, hogy a csuklókarok helyzete beállítható legyen. Plussz konzol külön kerül felszámításra. 30 Műszaki változtatások joga fenntartva /1 kiadás

13 Varioplus - roló (VP) Varioplus -roló Kinyúlóprofilba integrált kiegészítő fény- és optikai védelmet nyújtó elem. A hajtás speciális hajtóművön keresztül történik karos vagy elektromos hajtással. A maximális drapéria magasságot a kinyűlóprofil felső élétől a vászon aljáig kell mérni. Karos hajtásnál 1900 mm, elektromos hajtásnál 1500 mm a maximális roló magasság. (Maximális rolómagasság Liberty vászonnál 1300 mm.) Vászonszélesség = Készszélesség mm Megengedett hosszirányú nyúlás EN szerint. Rolómagasság 7 8 A drapéria kérésre rögzíthető közvetlenül a kinyúlóprofilra is. Figyelem: Varioplus esetében a maximális szélesség 7000 mm, a kinyúlás 3500 mm. 9 1) 2) 3) 4) 5) Tartócső 40x40x2 horganyzott és felületkezelt acélprofilból Tetőprofil préselt alumíniumból Cinköntvény oldalpofa Kinyúlóprofil préselt alumíniumból Cinköntvény oldalpofa a kinyúlóprofilhoz 6) 7) 8) 9) Vászon kollekció szerint Rolóvászon kollekció szerint Ejtőcső kettős núttal préselt alumíniumból Drapéria típusa választható (vagy nélküle) Műszaki változtatások joga fenntartva /1 kiadás 31

14 Beépítési példa és méretmegadás Szerelés falra Szerelés födémre Csuklókart takaró profil Szerelés falra Maxima - kialakítással Szerelés falra teljes esővédelemmel Szerelés szarufára Műszaki változtatások joga fenntartva /1 kiadás
