1 Metallkraft_01-71.qxp :06 Page 20 Kivágás és lyukasztás Kivágógép fix szöggel AKM AKM Sarokkicsípő gép változtatható szöggel AKM V AKM V Hidraulikus profilacélollók HPS 45 HPS 45 M HPS HPS L HPS HPS L HPS L Hidraulikus lyukasztók HLS 55 HLS 80 HLS

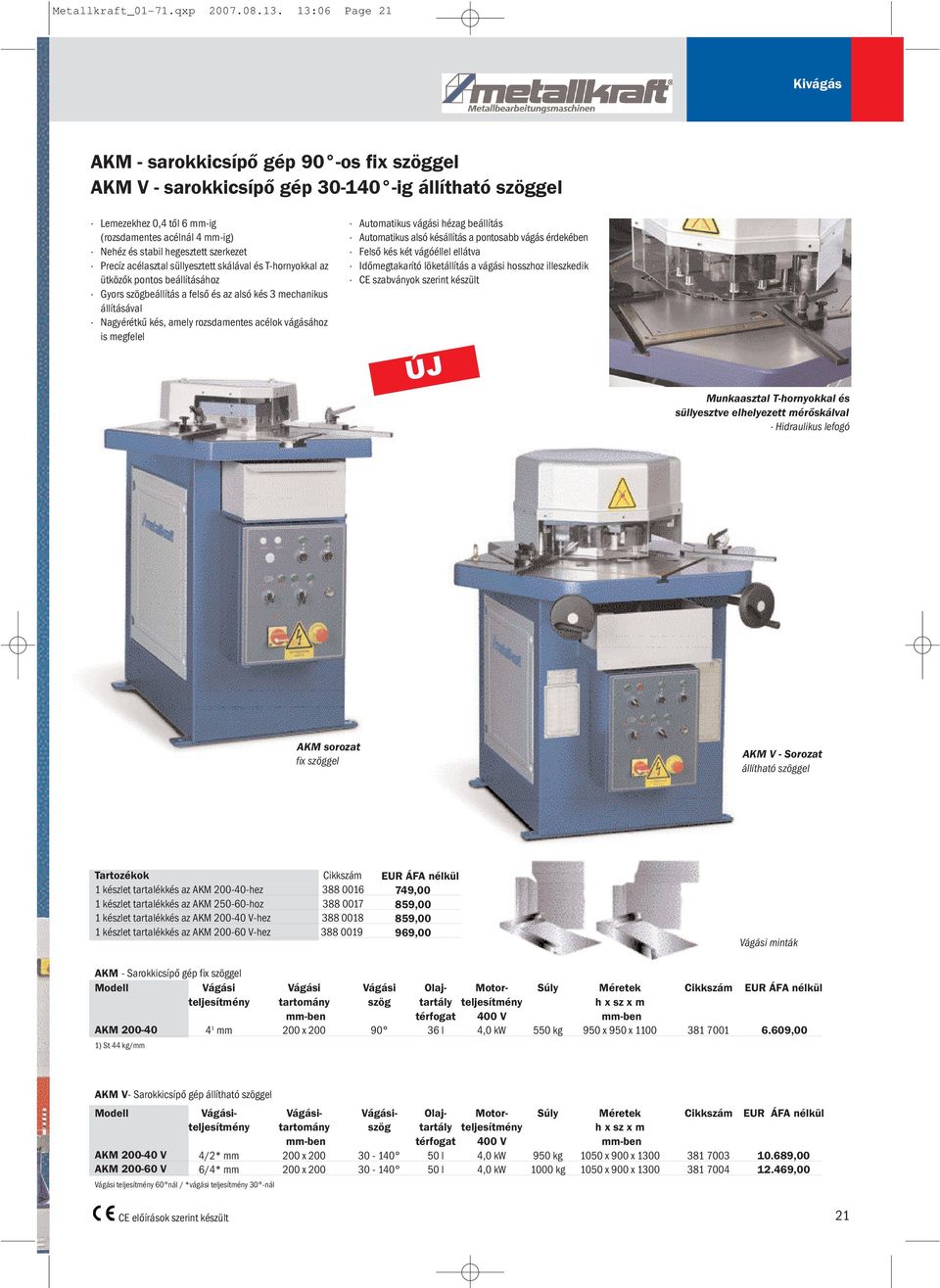

2 Metallkraft_01-71.qxp :06 Page 21 Kivágás AKM - sarokkicsípő gép 90 -os fix szöggel AKM V - sarokkicsípő gép ig állítható szöggel Lemezekhez 0,4 től 6 mm-ig (rozsdamentes acélnál 4 mm-ig) Nehéz és stabil hegesztett szerkezet Precíz acélasztal süllyesztett skálával és T-hornyokkal az ütközők pontos beállításához Gyors szögbeállítás a felső és az alsó kés 3 mechanikus állításával Nagyérétkű kés, amely rozsdamentes acélok vágásához is megfelel Automatikus vágási hézag beállítás Automatikus alsó késállítás a pontosabb vágás érdekében Felső kés két vágóéllel ellátva Időmegtakarító löketállítás a vágási hosszhoz illeszkedik CE szabványok szerint készült ÚJ Munkaasztal T-hornyokkal és süllyesztve elhelyezett mérőskálval Hidraulikus lefogó AKM sorozat fix szöggel AKM V - Sorozat állítható szöggel Tartozékok 1 készlet tartalékkés az AKM hez készlet tartalékkés az AKM hoz készlet tartalékkés az AKM V-hez készlet tartalékkés az AKM V-hez ,00 859,00 859,00 969,00 Vágási minták AKM - Sarokkicsípő gép fix szöggel Modell Vágási Vágási Vágási Olaj- Motor- Súly Méretek teljesítmény tartomány szög tartály teljesítmény h x sz x m mm-ben térfogat 400 V mm-ben AKM mm 200 x l 4,0 kw 550 kg 950 x 950 x ) St 44 kg/mm ,00 AKM V- Sarokkicsípő gép állítható szöggel Modell Vágási- Vágási- Vágási- Olaj- Motor- Súly Méretek teljesítmény tartomány szög tartály teljesítmény h x sz x m AKM V AKM V Vágási teljesítmény 60 nál / *vágási teljesítmény 30 -nál mm-ben térfogat 400 V mm-ben 4/2* mm 200 x l 4,0 kw 950 kg 1050 x 900 x /4* mm 200 x l 4,0 kw 1000 kg 1050 x 900 x , ,00 CE előírások szerint készült 21

3 Metallkraft_01-71.qxp :06 Page 22 Profilvágás és lyukasztás HPS - Kombinált hidraulikus profilvágó-lyukasztó 5 megmunkálási állomással és lábműködtetéssel Laposacélok, szögacélok és rúdanyagok vágása, lyukasztása és kivágása Nehéz és stabil hegesztett szerkezet Egy és kéthengeres kivitel Erős 400 V-os motorok (3 LE / 50 Hz) CE szabvánok szerint készült Kinyomóállomás a bélyeg és a matrica gyorscserélő tartójával billenthető lehúzó Különböző opcionális kinyomószerszámok és tartók HPS 45 M Egyhengeres kivitel Opcionális szerszámmal a rúdacélba lehet U-, T- és L-profilokat vágni Felhasználási példa rúd-, köracél, vagy zártszelvény A vágóállomás gyárilag derékszögű pengével van felszerelve, opcióként kapható V-penge is Nagyértékű hidraulikus alkatrészek és fokozatmentesen beállítható lökethosszak 22 CE előírások szerint készült

4 Metallkraft_01-71.qxp :06 Page 23 Kinyomás ÚJ Laposacél állomás Alsókés négy vágóéllel Egyszerűen beállítható leszorító Asztal szögütközőkkel Szögállomás Szög 45/ mm-es hátsó ütközővel A HPS 45-nél kézi, minden másnál automatikus vágáskioldás HPS 55/80/110 Kéthengeres kivitel, egy időben két állomáson történő munkavégzésre Rúd anyag Lefogóval 1000 mm hátsó ütközővel Felhasználási példa szögállomás Lyukasztó állomás Egyenes és szöglyukasztásokhoz felel meg Asztal skálával és ütközővel Laposacél állomás felhasználási példa Felfekvőasztal beállítható ütközőkkel Lyukkinyomó állomás Max. kapacitás 27 x 13 és 18 x 18 CE előírások szerint készült 23

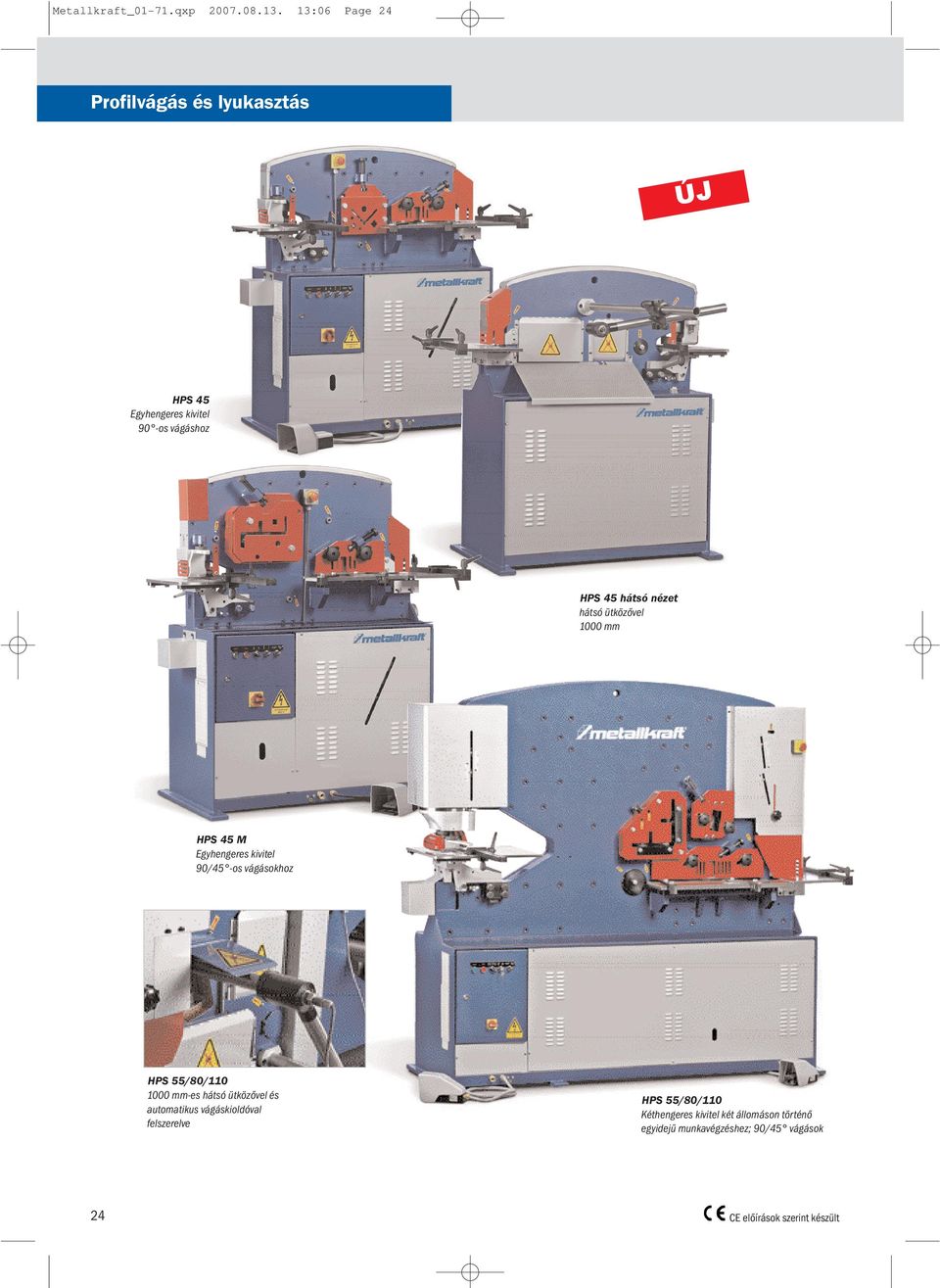

5 Metallkraft_01-71.qxp :06 Page 24 Profilvágás és lyukasztás ÚJ HPS 45 Egyhengeres kivitel 90 -os vágáshoz HPS 45 hátsó nézet hátsó ütközővel 1000 mm HPS 45 M Egyhengeres kivitel 90/45 -os vágásokhoz HPS 55/80/ mm-es hátsó ütközővel és automatikus vágáskioldóval felszerelve HPS 55/80/110 Kéthengeres kivitel két állomáson történő egyidejű munkavégzéshez; 90/45 vágások 24 CE előírások szerint készült

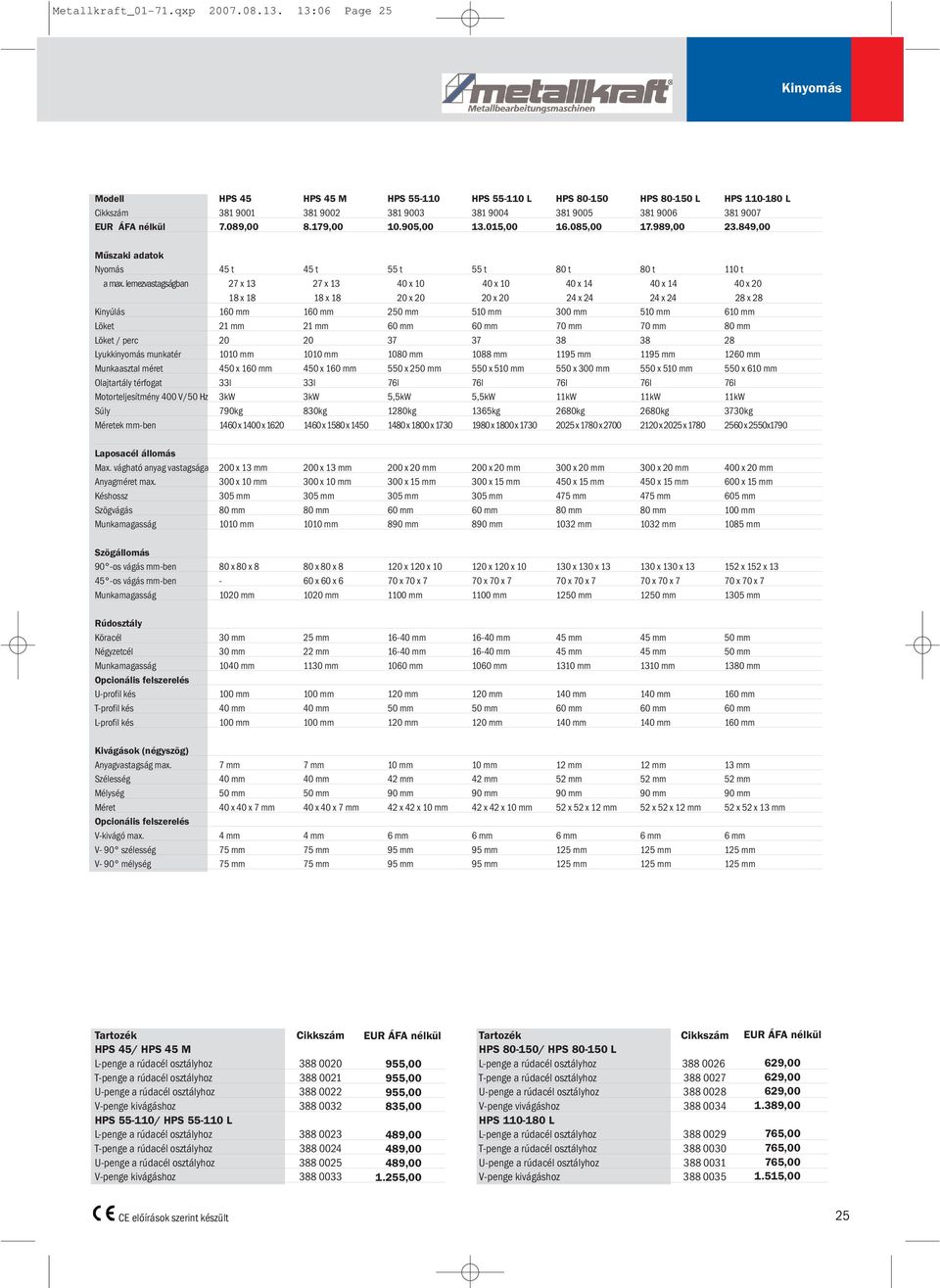

6 Metallkraft_01-71.qxp :06 Page 25 Kinyomás Modell HPS 45 HPS 45 M HPS HPS L HPS HPS L HPS L , , , , , , ,00 Műszaki adatok Nyomás 45 t 45 t 55 t 55 t 80 t 80 t 110 t a max. lemezvastagságban 27 x x x x x x x x x x x x x x 28 Kinyúlás 160 mm 160 mm 250 mm 510 mm 300 mm 510 mm 610 mm Löket 21 mm 21 mm 60 mm 60 mm 70 mm 70 mm 80 mm Löket / perc Lyukkinyomás munkatér 1010 mm 1010 mm 1080 mm 1088 mm 1195 mm 1195 mm 1260 mm Munkaasztal méret 450 x 160 mm 450 x 160 mm 550 x 250 mm 550 x 510 mm 550 x 300 mm 550 x 510 mm 550 x 610 mm Olajtartály térfogat 33l 33l 76l 76l 76l 76l 76l Motorteljesítmény 400 V/50 Hz 3kW 3kW 5,5kW 5,5kW 11kW 11kW 11kW Súly 790kg 830kg 1280kg 1365kg 2680kg 2680kg 3730kg Méretek mm-ben 1460 x 1400 x x 1580 x x 1800 x x 1800 x x 1780 x x 2025 x x 2550x1790 Laposacél állomás Max. vágható anyag vastagsága 200 x 13 mm 200 x 13 mm 200 x 20 mm 200 x 20 mm 300 x 20 mm 300 x 20 mm 400 x 20 mm Anyagméret max. 300 x 10 mm 300 x 10 mm 300 x 15 mm 300 x 15 mm 450 x 15 mm 450 x 15 mm 600 x 15 mm Késhossz 305 mm 305 mm 305 mm 305 mm 475 mm 475 mm 605 mm Szögvágás 80 mm 80 mm 60 mm 60 mm 80 mm 80 mm 100 mm Munkamagasság 1010 mm 1010 mm 890 mm 890 mm 1032 mm 1032 mm 1085 mm Szögállomás 90 -os vágás mm-ben 80 x 80 x 8 80 x 80 x x 120 x x 120 x x 130 x x 130 x x 152 x os vágás mm-ben - 60 x 60 x 6 70 x 70 x 7 70 x 70 x 7 70 x 70 x 7 70 x 70 x 7 70 x 70 x 7 Munkamagasság 1020 mm 1020 mm 1100 mm 1100 mm 1250 mm 1250 mm 1305 mm Rúdosztály Köracél 30 mm 25 mm mm mm 45 mm 45 mm 50 mm Négyzetcél 30 mm 22 mm mm mm 45 mm 45 mm 50 mm Munkamagasság 1040 mm 1130 mm 1060 mm 1060 mm 1310 mm 1310 mm 1380 mm Opcionális felszerelés U-profil kés 100 mm 100 mm 120 mm 120 mm 140 mm 140 mm 160 mm T-profil kés 40 mm 40 mm 50 mm 50 mm 60 mm 60 mm 60 mm L-profil kés 100 mm 100 mm 120 mm 120 mm 140 mm 140 mm 160 mm Kivágások (négyszög) Anyagvastagság max. 7 mm 7 mm 10 mm 10 mm 12 mm 12 mm 13 mm Szélesség 40 mm 40 mm 42 mm 42 mm 52 mm 52 mm 52 mm Mélység 50 mm 50 mm 90 mm 90 mm 90 mm 90 mm 90 mm Méret 40 x 40 x 7 mm 40 x 40 x 7 mm 42 x 42 x 10 mm 42 x 42 x 10 mm 52 x 52 x 12 mm 52 x 52 x 12 mm 52 x 52 x 13 mm Opcionális felszerelés V-kivágó max. 4 mm 4 mm 6 mm 6 mm 6 mm 6 mm 6 mm V- 90 szélesség 75 mm 75 mm 95 mm 95 mm 125 mm 125 mm 125 mm V- 90 mélység 75 mm 75 mm 95 mm 95 mm 125 mm 125 mm 125 mm Tartozék HPS 45/ HPS 45 M L-penge a rúdacél osztályhoz T-penge a rúdacél osztályhoz U-penge a rúdacél osztályhoz V-penge kivágáshoz HPS / HPS L L-penge a rúdacél osztályhoz T-penge a rúdacél osztályhoz U-penge a rúdacél osztályhoz V-penge kivágáshoz ,00 955,00 955,00 835,00 489,00 489,00 489, ,00 Tartozék HPS / HPS L L-penge a rúdacél osztályhoz T-penge a rúdacél osztályhoz U-penge a rúdacél osztályhoz V-penge vivágáshoz HPS L L-penge a rúdacél osztályhoz T-penge a rúdacél osztályhoz U-penge a rúdacél osztályhoz V-penge kivágáshoz ,00 629,00 629, ,00 765,00 765,00 765, ,00 CE előírások szerint készült 25

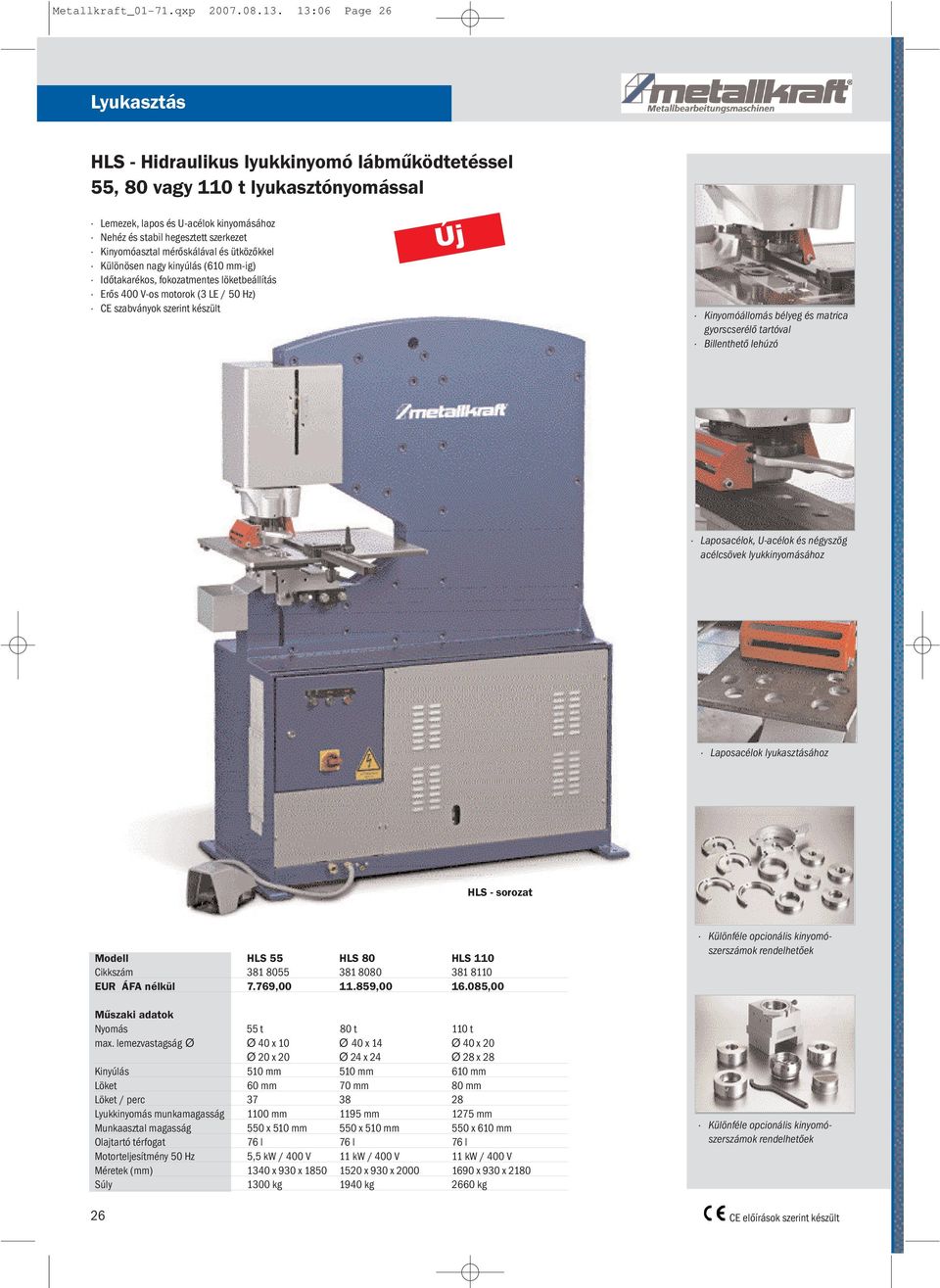

7 Metallkraft_01-71.qxp :06 Page 26 Lyukasztás HLS - Hidraulikus lyukkinyomó lábműködtetéssel 55, 80 vagy 110 t lyukasztónyomással Lemezek, lapos és U-acélok kinyomásához Nehéz és stabil hegesztett szerkezet Kinyomóasztal mérőskálával és ütközőkkel Különösen nagy kinyúlás (610 mm-ig) Időtakarékos, fokozatmentes löketbeállítás Erős 400 V-os motorok (3 LE / 50 Hz) CE szabványok szerint készült Új Kinyomóállomás bélyeg és matrica gyorscserélő tartóval Billenthető lehúzó Laposacélok, U-acélok és négyszög acélcsövek lyukkinyomásához Laposacélok lyukasztásához HLS - sorozat Modell HLS 55 HLS 80 HLS , , ,00 Műszaki adatok Nyomás 55 t 80 t 110 t max. lemezvastagság Ø Ø 40 x 10 Ø 40 x 14 Ø 40 x 20 Ø 20 x 20 Ø 24 x 24 Ø 28 x 28 Kinyúlás 510 mm 510 mm 610 mm Löket 60 mm 70 mm 80 mm Löket / perc Lyukkinyomás munkamagasság 1100 mm 1195 mm 1275 mm Munkaasztal magasság 550 x 510 mm 550 x 510 mm 550 x 610 mm Olajtartó térfogat 76 l 76 l 76 l Motorteljesítmény 50 Hz 5,5 kw / 400 V 11 kw / 400 V 11 kw / 400 V Méretek (mm) 1340 x 930 x x 930 x x 930 x 2180 Súly 1300 kg 1940 kg 2660 kg 26 Különféle opcionális kinyomószerszámok rendelhetőek Különféle opcionális kinyomószerszámok rendelhetőek CE előírások szerint készült
