1 Fúrógépek Hajtóműves fúrógépek Sugárfúrógépek Fúró- marógépek

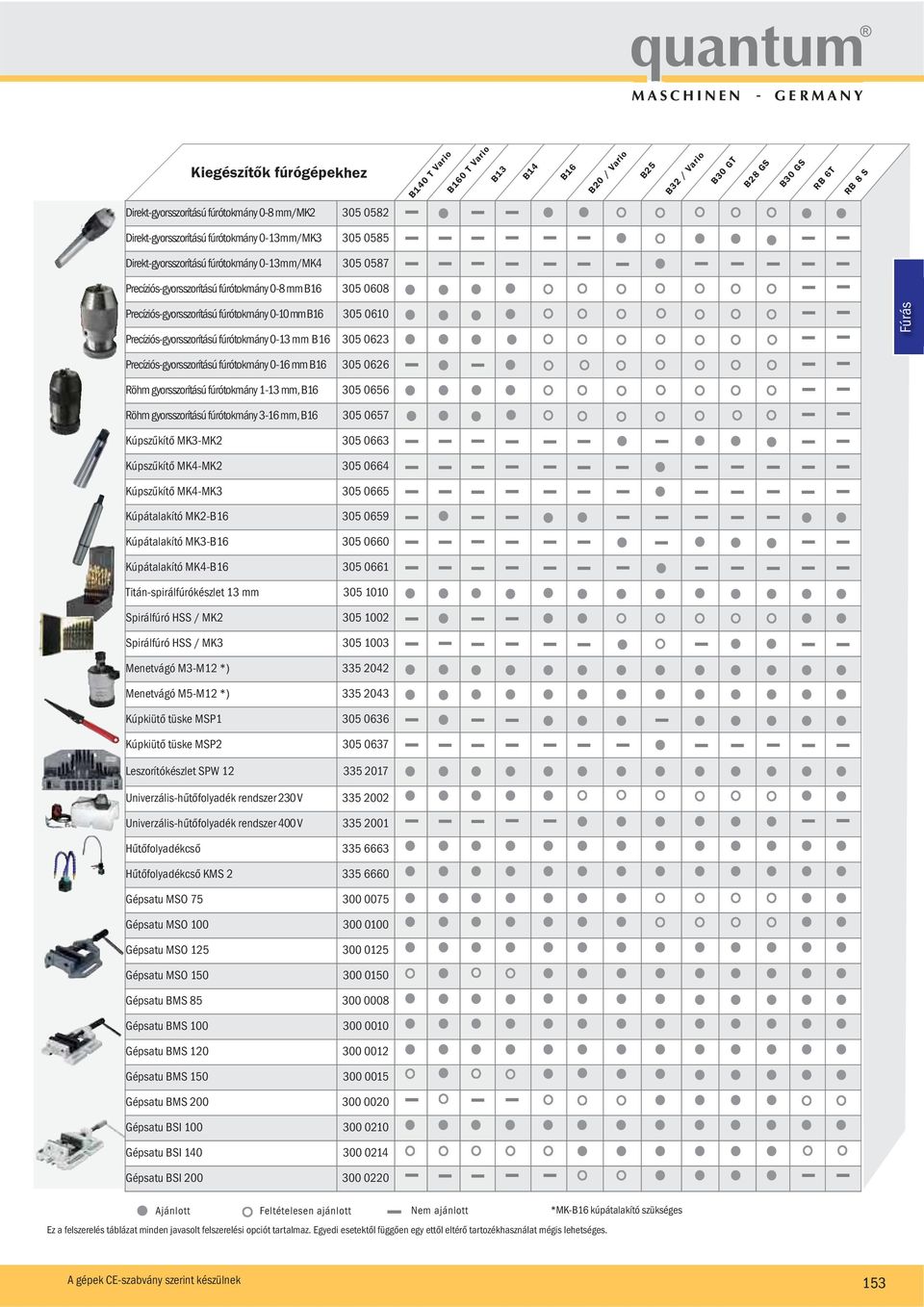

2 Kiegészítők fúrógépekhez B140 T Vario B160 T Vario B13 B14 B16 B20 / Vario B25 B32 / Vario B30 GT B28 GS B30 GS RB 6T RB 8 S Direkt-gyorsszorítású fúrótokmány 0-8 mm/mk Direkt-gyorsszorítású fúrótokmány 0-13mm/MK Direkt-gyorsszorítású fúrótokmány 0-13mm/MK Precíziós-gyorsszorítású fúrótokmány 0-8 mm B Precíziós-gyorsszorítású fúrótokmány 0-10 mm B Precíziós-gyorsszorítású fúrótokmány 0-13 mm B Fúrás Precíziós-gyorsszorítású fúrótokmány 0-16 mm B Röhm gyorsszorítású fúrótokmány 1-13 mm, B Röhm gyorsszorítású fúrótokmány 3-16 mm, B Kúpszűkítő MK3-MK Kúpszűkítő MK4-MK Kúpszűkítő MK4-MK Kúpátalakító MK2-B Kúpátalakító MK3-B Kúpátalakító MK4-B Titán-spirálfúrókészlet 13 mm Spirálfúró HSS / MK Spirálfúró HSS / MK Menetvágó M3-M12 *) Menetvágó M5-M12 *) Kúpkiütő tüske MSP Kúpkiütő tüske MSP Leszorítókészlet SPW Univerzális-hűtőfolyadék rendszer 230 V Univerzális-hűtőfolyadék rendszer 400 V Hűtőfolyadékcső Hűtőfolyadékcső KMS Gépsatu MSO Gépsatu MSO Gépsatu MSO Gépsatu MSO Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BSI Gépsatu BSI Gépsatu BSI Ajánlott Feltételesen ajánlott Nem ajánlott *MK-B16 kúpátalakító szükséges Ez a felszerelés táblázat minden javasolt felszerelési opciót tartalmaz. Egyedi esetektől függően egy ettől eltérő tartozékhasználat mégis lehetséges. A gépek CE-szabvány szerint készülnek 153

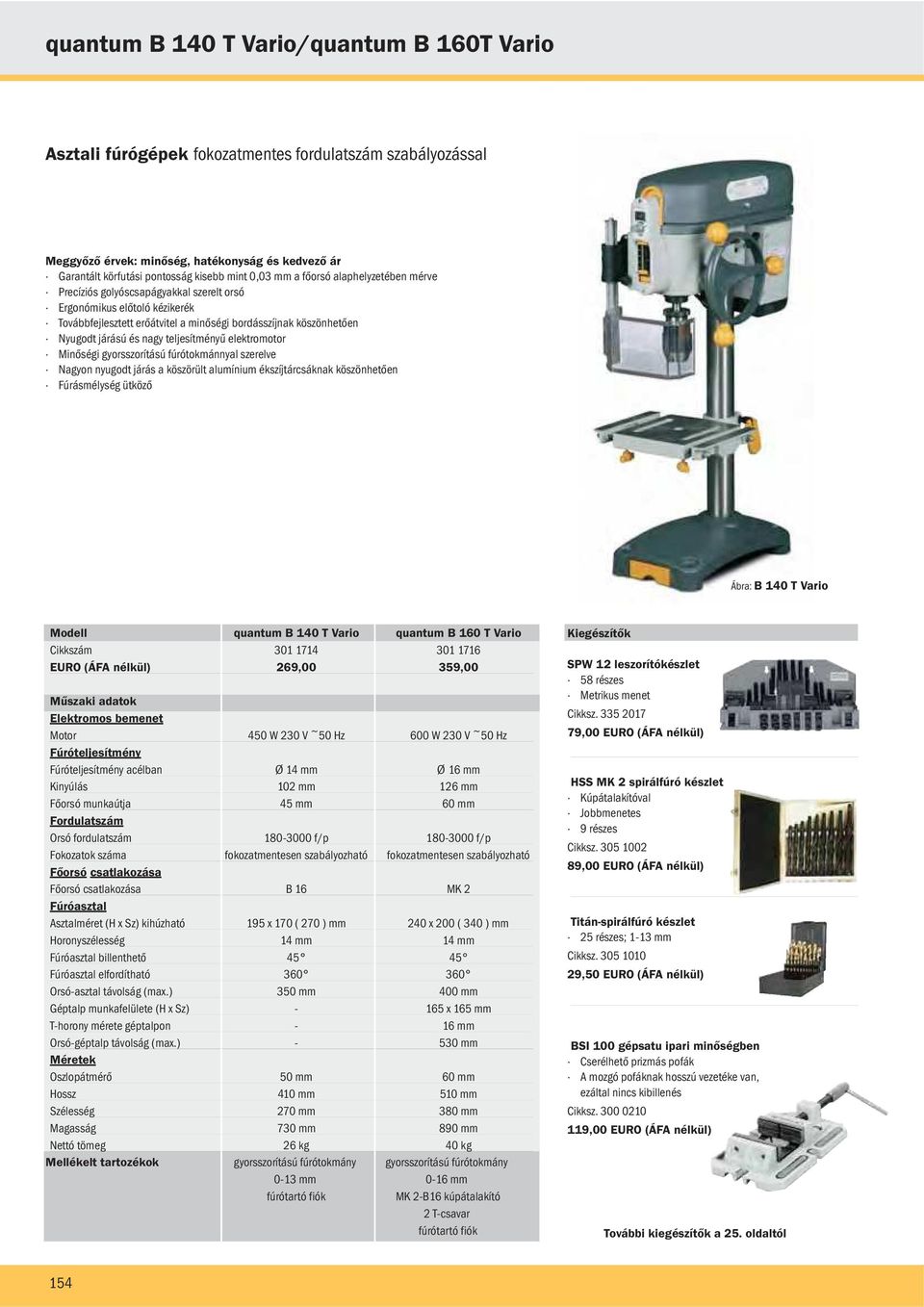

3 quantum B 140 T Vario/quantum B 160T Vario Asztali fúrógépek fokozatmentes fordulatszám szabályozással Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Pre cí zi ós go lyós csap ágyak kal sze relt or só Ergonómikus előtoló kézikerék To vább fej lesz tett erő át vi tel a mi nő sé gi bor dás szíj nak kö szön he tő en Nyugodt járású és nagy teljesítményű elektromotor Mi nő sé gi gyors szo rí tá sú fú ró tok mán nyal sze rel ve Na gyon nyu godt já rás a kö szö rült alu mí ni um ék szíj tár csák nak köszönhetően Fú rás mély ség üt kö ző Ábra: B 140 T Vario Modell quantum B 140 T Vario quantum B 160 T Vario Cikkszám EURO (ÁFA nélkül) 269,00 359,00 Műszaki adatok Elektromos bemenet Motor 450 W 230 V ~50 Hz 600 W 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 14 mm Ø 16 mm Kinyúlás 102 mm 126 mm Főorsó munkaútja 45 mm 60 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma fokozatmentesen szabályozható fokozatmentesen szabályozható Főorsó csatlakozása Főorsó csatlakozása B 16 MK 2 Asztalméret (H x Sz) kihúzható 195 x 170 ( 270 ) mm 240 x 200 ( 340 ) mm Horonyszélesség 14 mm 14 mm billenthető elfordítható Orsó-asztal távolság (max.) 350 mm 400 mm Géptalp munkafelülete (H x Sz) x 165 mm T-horony mérete géptalpon - 16 mm Orsó-géptalp távolság (max.) mm Méretek Oszlopátmérő 50 mm 60 mm Hossz 410 mm 510 mm Szélesség 270 mm 380 mm Magasság 730 mm 890 mm Nettó tömeg 26 kg 40 kg Mellékelt tartozékok gyorsszorítású fúrótokmány gyorsszorítású fúrótokmány 0-13 mm 0-16 mm fúrótartó fiók MK 2-B16 kúpátalakító 2 T-csavar fúrótartó fiók Kiegészítők SPW 12 leszorítókészlet 58 részes Metrikus menet Cikksz ,00 EURO (ÁFA nélkül) HSS MK 2 spirálfúró készlet Kúpátalakítóval Jobbmenetes 9 részes Cikksz ,00 EURO (ÁFA nélkül) Titán-spirálfúró készlet 25 részes; 1-13 mm Cikksz ,50 EURO (ÁFA nélkül) BSI 100 gépsatu ipari minőségben Cserélhető prizmás pofák A mozgó pofáknak hosszú vezetéke van, ezáltal nincs kibillenés Cikksz ,00 EURO (ÁFA nélkül) További kiegészítők a 25. oldaltól 154

4 B 140 T Vario B 160 T Vario Ékszíjborítás Biztonsági kapcsolóval Fordulatszámszabályozás Fordulatszámszabályzóval fokozatmentesen szabályozható f/p Fúrásmélység ütköző Skálával Elektromotor Nyugodt járású Nagyteljesítményű Fúrás Géplámpa Beépített Előtoló kézikerék Ergonomikus Fúrótokmányvédő A felhasználó fokozott védelme érdekében Állítható magasságú Mikrokapcsolóval Orsó Garantált körfutási pontosság, kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi gyorsszorítású fúrótokmánnyal szerelve Állítható magasságú fúróasztal Fogasléccel (B 160 T Vario) Acéloszlop Vastag falú Gondoskodik a stabilitásról és a jobb erőátvitelről Nagy pontossággal megmunkált Kihúzható Billenthető 45 Elfordítható 360 Gépalap Megmunkált T-hornyokkal a gépsatu felfogatásához (B 160 T Vario) Fúrótartó fiók Beépített Praktikus Ábra: B 160 T Vario Minőségi bordásszíj Fogazott Jobb erőátvitel Alumínium ékszíjtárcsa Nyugodt járás Biztonsági kapcsoló IP 54 védelem Alacsonyfeszültségű leoldóval Vészkikapcsolóval Kezelőbarát A gépek CE-szabvány szerint készülnek 155

5 quantum B 13/B 14/B 16/B 20/B 25/B 32 Robosztus asztali és oszlopos fúrógépek kedvező áron Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Precízen megmunkált munkaasztal, átlósan futó hornyokkal (B13-16 horony, B20-32 T-hotrony), ± 45 -ban billenthető és 360 -ban elfordítható Pre cí zi ós go lyós csap ágyak kal sze relt or só Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Minőségi bordásszíj a jobb erőátvitel érdekében Hosszú, ergonómikus előtoló kar csúszásgátló Softgrip markolattal a biztonságos munkavégzéshez Minőségi gyorsszorítású fúrótokmánnyal szerelve Erőteljes, egyenletes futású alumínium elektromotorok (B 14-től ) Masszív, nagy felületű gépalap T-horonnyal, erős bordázatú talppal T-anyák mellékelve a gépsatu rögzítéséhez (B 14-től ) A 400 Voltos modellek forgásirány váltó kapcsolóval felszerelve Fúrásmélység ütköző Többszörösen tesztelt minőség Ábra: B 13 Ábra: B 14 Ábra: B 16 Ábra: B 20 Modell quantum B 13 quantum B 14 quantum B 16 quantum B 20 Cikkszám (230 V) EURO (ÁFA nélkül) 99,00 145,00 229,00 309,00 Cikkszám (400 V) EURO (ÁFA nélkül) ,00 Műszaki adatok Elektromos bemenet Motor 300 W 230 V ~50 Hz 350 W 230 V ~50 Hz 450 W 230 V ~50 Hz 0,55 kw ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 13 mm Ø 14 mm Ø 16 mm Ø 20 mm Kinyúlás 104 mm 104 mm 125 mm 170 mm Főorsó munkaútja 50 mm 50 mm 65 mm 80 mm Fordulatszám Orsó fordulatszám f/p f/p f/p f/p Fokozatok száma 5 fokozat 5 fokozat 5 fokozat 12 fokozat Főorsó csatlakozása B16 B16 MK 2 MK 2 mérete (hossz x szélesség) 160 x 160 mm 160 x 160 mm 200 x 200 mm 275 x 275 mm T-horony mérete (horonyszélesség) 14 mm 14 mm 14 mm 14 mm billenthető/elfordítható ± 45 / 360 ± 45 / 360 ± 45 / 360 ± 45 / 360 Orsó-asztal távolság (max.) 240 mm 330 mm 390 mm 450 mm Géptalp munkafelülete (H x Sz) 135 x 175 mm 140 x 180 mm 160 x 170 mm 205 x 200 mm Orsó-géptalp távolság (max.) 325 mm 440 mm 525 mm 635 mm Méretek Oszlopátmérő 46 mm 46 mm 60 mm 70 mm Hossz x szélesség x magasság 420 x 220 x 580 mm 420 x 230 x 700 mm 510 x 270 x 820 mm 700 x 300 x 990 mm Nettó tömeg 19 kg 21 kg 36 kg 53 kg Mellékelt tartozékok fogkoszorús fúrótokmány gyorssz.fúrótokm. (0-13 mm) gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) (1-13 mm) 2 T-anya 2 T-anya 2 T-anya MK 2 kúpátalakító MK 2 kúpátalakító 156

6 B 13 - B 32 Meggyőző érvek Fúrás Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően A minőségi bordásszíj miatt sokkal jobb erőátvitel Ábra: B 25 Ábra: B 32 Modell quantum B 25 quantum B 32 Cikkszám EURO (ÁFA nélkül) 379,00 619,00 Műszaki adatok Elektromos bemenet Motor 0,55 kw 400 V ~50 Hz 1,1 kw 400 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 20 mm Ø 32 mm Kinyúlás 170 mm 225 mm Főorsó munkaútja 80 mm 125 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma 12 fokozat 9 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 3 MK 4 mérete (hossz x szélesség) 275 x 275 mm 360 x 360 mm T-horony mérete 14 mm 14 mm billenthető ± 45 ± 45 elfordítható Orsó-asztal távolság (max.) 760 mm 600 mm Géptalp munkafelülete 235 x 220 mm 260 x 270 mm Orsó-géptalp távolság (max.) 1210 mm 1170 mm Méretek Oszlopátmérő 70 mm 92 mm Hossz x szélesség x magasság 690 x 390 x 1570 mm 790 x 400 x 1730 mm Nettó tömeg 60 kg 135 kg Mellékelt tartozékok gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) 2 T-anya 2 T-anya MK 3 kúpátalakító MK 4 kúpátalakító Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Precíziós golyóscsapágyakkal szerelt orsó Minőségi gyorsszorítású fúrótokmánnyal szerelve Hosszú, ergonómikus előtoló kar Softgrip markolattal a biztonságos munkavégzéshez Fúrásmélység ütköző Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval, vészkikapcsolóval Forgásirány váltóval a 400 V-os vagy Vario gépeken További kiegészítők a 25. oldaltól A gépek CE-szabvány szerint készülnek 157

7 quantum B 20 VARIO/quantum B 32 VARIO Asztali- és oszlopos fúrógépek VARICON-hajtásrendszerrel, fokozatmentes fordulatszámszabályozási lehetőséggel Meggyőző érvek: minőség, hatékonyság és kedvező ár 12 fordulatszám, fokozatmentesen szabályozható a quantum B 20 VARIO-nál 9 fordulatszám, fokozatmentesen szabályozható a quantum B 32 VARIO-nál Precíziós golyóscsapágyakkal szerelt orsó Nagyon nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Hosszú, ergonomikus előtoló kar, csúszásgátló Softgrip markolattal Fúrásmélység ütköző Precízen megmunkált munkaasztal, átlósan futó T-hornyokkal, ± 45 dönthetőséggel és 360 elfordíthatósággal Masszív, nagy felületű gépalap T-hornyokkal, erős bordázatú talppal Két T-anya mellékelve a gépsatu rögzítéséhez Fokozatmentes fordulatszámszabályzás! 32 mm fúróteljesítmény 230 Volt! Modell quantum B 20 Vario quantum B 32 Vario Cikkszám EURO (ÁFA nélkül) 1.050, ,00 Műszaki adatok Elektromos bemenet Motor 0,55 kw 230 V ~50 Hz 1,1 kw 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 20 mm Ø 32 mm Kinyúlás 170 mm 225 mm Főorsó munkaútja 80 mm 125 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma 12 fokozatmentesen szab. 9 fokozatmentesen szab. Főorsó csatlakozása Főorsó csatlakozása MK 2 MK 4 mérete (hossz x szél.) 275 x 275 mm 360 x 360 mm T-horony mérete 14 mm 14 mm billenthető ± 45 ± 45 elfordítható Orsó-asztal távolság (max.) 450 mm 600 mm Orsó-géptalp távolság (max.) 635 mm 1170 mm Méretek Oszlopátmérő 70 mm 92 mm Hossz x szélesség x magasság 700 x 300 x 990 mm 790 x 400 x 1730 mm Nettó tömeg 56 kg 138 kg Mellékelt tartozékok gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) 2 T-anya 2 T-anya MK 2 kúpátalakító MK 4 kúpátalakító Ábra: B 32 Vario További kiegészítők a 25. oldaltól 158

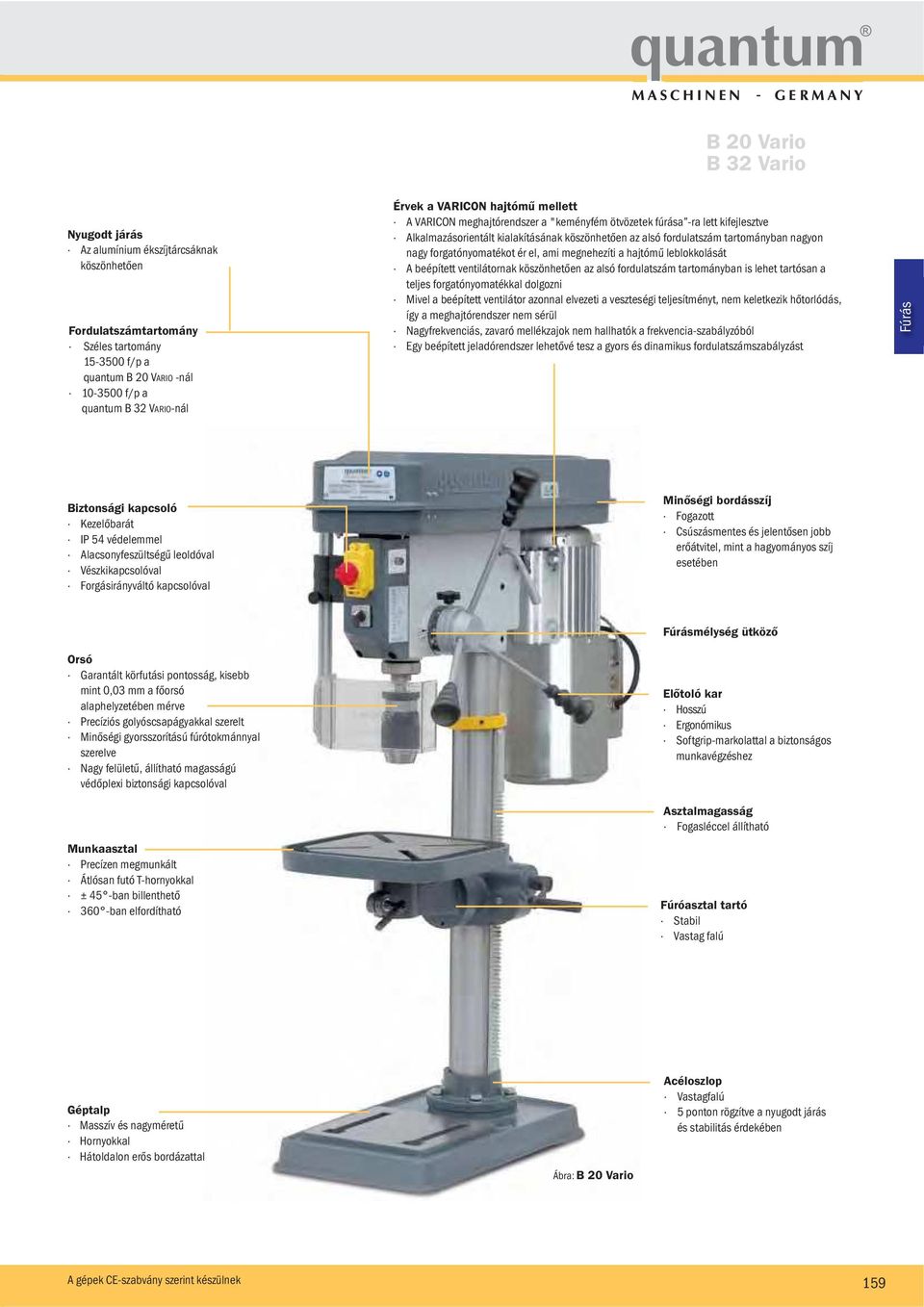

8 B 20 Vario B 32 Vario Nyugodt járás Az alumínium ékszíjtárcsáknak köszönhetően Fordulatszámtartomány Széles tartomány f/p a quantum B 20 VARIO -nál f/p a quantum B 32 VARIO-nál Érvek a VARICON hajtómű mellett A VARICON meghajtórend szer a "ke ményfém öt vö ze tek fú rá sa -ra lett ki fej leszt ve Al kal ma zás ori en tált ki ala kí tá sá nak kö szön he tő en az al só for du lat szám tar to mány ban na gyon nagy for ga tó nyo ma té kot ér el, ami megnehezíti a hajtómű leblokkolását A be épí tett ven ti lá tor nak kö szön he tő en az al só for du lat szám tar to mány ban is le het tar tó san a tel jes for ga tó nyo ma ték kal dol goz ni Mivel a be épí tett ven ti lá tor azon nal el ve ze ti a vesz te ségi tel je sít ményt, nem ke let ke zik hőtorlódás, így a meghajtórend szer nem sé rül Nagy frek ven ci ás, za va ró mel lék za jok nem hall ha tók a frek ven cia-szabályzóból Egy be épí tett jel adó rend szer lehetővé tesz a gyors és di na mi kus for du lat számsza bály zást Fúrás Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Forgásirányváltó kapcsolóval Minőségi bordásszíj Fogazott Csúszásmentes és jelentősen jobb erőátvitel, mint a hagyományos szíj esetében Orsó Garantált körfutási pontosság, kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi gyorsszorítású fúrótokmánnyal szerelve Nagy felületű, állítható magasságú védőplexi biztonsági kapcsolóval Munkaasztal Precízen megmunkált Átlósan futó T-hornyokkal ± 45 -ban billenthető 360 -ban elfordítható Fúrásmélység ütköző Előtoló kar Hosszú Ergonómikus Softgrip-markolattal a biztonságos munkavégzéshez Asztalmagasság Fogasléccel állítható tartó Stabil Vastag falú Géptalp Masszív és nagyméretű Hornyokkal Hátoldalon erős bordázattal Ábra: B 20 Vario Acéloszlop Vastagfalú 5 ponton rögzítve a nyugodt járás és stabilitás érdekében A gépek CE-szabvány szerint készülnek 159

9 quantum B 30 GT/quantum B 28 GS/quantum B 30 GS Univerzálisan alkalmazható hajtóműves fúrógépek üzemi és ipari használatra Meggyőző érvek: minőség, hatékonyság és kedvező ár Főorsó precíziós golyós/kúpgörgős csapággyal Garantált körfutási pontosság kisebb mint 0,02 mm a fő or só alap hely zet ében mér ve Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval, forgásirányváltó kapcsolóval Fogaskerekes hajtómű a közvetlen erőátvitel érdekében Sebességválasztás a fúrófej oldalán elhelyezett kapcsolókkal A fúrófej magassága fogasléccel állítható Nyugodt járású, nagyteljeítményű, 2 fokozatú elektromotor közvetlenül a hajtóműfejre csatlakoztatva Precízen megmunkált, nagyméretű, masszív fúróasztal átlósan futó T-hornyokkal (B 28 GS), párhuzamosan futó T-hornyokkal (B 30 GT/B 30 GS) a hátoldalon erős bordázattal ellátva A B 28 GS és B 30 GS modelleknél a munkasztal magassága fogasléccel állítható Ábra: B 30 GT Ábra: B 28 GS Modell quantum B 30 GT quantum B 28 GS quantum B 30 GS Cikkszám EURO (ÁFA nélkül) 1.290, , ,00 Műszaki adatok Elektromos bemenet Motor 750 W 400 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 30 mm Menetvágás acélban M 12 Fúróteljesítmény öntvényben Ø 38 mm Menetvágás öntvényben M 16 Kinyúlás 225 mm 225 mm 315 mm Főorsó munkaútja 140 mm Fordulatszám Orsó fordulatszám f/p Fokozatok száma 8 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 3 mérete (H x Sz) x 360 mm 480 x 375 mm Orsó-asztal távolság (max.) mm 660 mm Géptalp munkafelülete (H x Sz) 300 x 305 mm 305 x 297 mm 400 x 475 mm Orsó-géptalp távolság (max.) 405 mm 1075 mm 1200 mm T-horony mérete 14 mm 14 mm 14 mm Méretek Oszlopátmérő 100 mm 100 mm 125 mm Hossz x szélesség x magasság 580 x 400 x 1230 mm 550 x 470 x 1700 mm 780 x 490 x 1830 mm Nettó tömeg 172 kg 240 kg 406 kg Mellékelt tartozékok B 16 gyorsszorítású fúrótokmány (0-16 mm) MK 3 kúpátalakító 160

10 B 30 GT B 28 GS B 30 GS Elektromotor Nyugodt járású Nagyteljesítményű 2 fokozatú Hajtóműfejre közvetlenül csatlakoztatható Fúrás Biztonsági kapcsoló IP 54 védelemmel Alacsonyfeszültségű leoldóval Vész-kikapcsolóval Forgásirány-váltó kapcsolóval Fúrásmélység ütköző Nóniusz skálával Gyorsrögzítés Állítható magasságú fúrófej Szerszámkioldó Automatikus Emelőkar A kézi előtolás megkönnyítéséhez Tokmányvédő A felhasználó fokozott védelme érdekében Állítható magasságú Mikrokapcsolóval Orsó Garantált körfutási pontosság kisebb mint 0,02 mm a fő or só alap hely zet ében mér ve Precíziós golyós/kúpgörgős csapággyal Nagyértékű, gyorsszorítású fúrótokmány Öntvényoszlop Vastagfalú A nyugodt járás és stabilitás érdekében Precízen megmunkált, nagyméretű, masszív Átlósan futó T-hornyokkal (B 28 GS) Párhuzamosan futó T-hornyokkal (B 30 GT/ B 30 GS) Hátoldalon erős bordázattal ellátva B 28 GS és B 30 GS esetében fogasléccel állítható magasságú munkaasztal Gépalap Masszív Nagy felületű T-hornyokkal Hátololdalon erős bordázattal További kiegészítők a 25. oldaltól Ábra: B 30 GS Magassága fogasléccel állítható (B 28 GS / B 30 GS) Fogaskerekes hajtómű Közvetlen erőátvitel Sebességválasztás A fúrófej oldalán elhelyezett kapcsolókkal A gépek CE-szabvány szerint készülnek 161

11 quantum RB 6T/quantum RB 8S Könnyű sugárfúrógépek nagy kinyúlással fához, műanyaghoz és alumíniumhoz Meggyőző érvek: minőség, hatékonyság és kedvező ár Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Garantált körfutási pontosság kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt orsó Fogaskoszorús fúrótokmánnyal szerelve Fúrótokmányvédő Masszív, nagyméretű géptalp hornyokkal, a hátoldalon erős bordázattal ellátva A minőségi bordásszíjnak köszönhetően nagy erőátvitel Vészkikapcsoló Hosszú, ergonomikus előtoló kar csúszásgátló Softgrip markolattal a biztos munkavégzésért Optimális ár-érték arány Hosszútávú értékállóság Ábra: RB 8 S Modell quantum RB 6 T quantum RB 8 S Cikkszám EURO (ÁFA nélkül) 259,00 299,00 Műszaki adatok Elektromos bemenet Motor 750 W 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 16 mm Kinyúlás mm Főorsó munkaútja 80 mm Fordulatszám Orsó fordulatszám f/p Fokozatok száma 5 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 2 mérete (hossz x szélesség) 225 x 230 mm 262 x 262 mm T-horony mérete 14 mm billenthető ± 45 Orsó-asztal távolság (max.) 380 mm 740 mm Orsó-géptalp távolság (max.) 550 mm 1250 mm Méretek Oszlopátmérő 60 mm 70 mm Hossz x szélesség x magasság 820 x 290 x 930 mm 820 x 290 x 1640 mm Nettó tömeg 40 kg 63 kg Mellékelt tartozékok B 16 fogaskoszorús fúrótokmány (1-16 mm) MK 2-B 16 kúpátalakító fúrótokmányvédő Kiegészítők SPW 12 leszorítókészlet Cikksz ,00 EURO (ÁFA nélkül) HSS MK 2 spirálfúró készlet 9 részes Cikksz ,00 EURO (ÁFA nélkül) Titán-spirálfúró készlet 25 részes; 1-13 mm Cikksz ,50 EURO (ÁFA nélkül) BSI 100 gépsatu Ipari minőségben Cserélhető prizmás pofákkal Cikksz ,00 EURO (ÁFA nélkül) További kiegészítők a 25. oldaltól 162

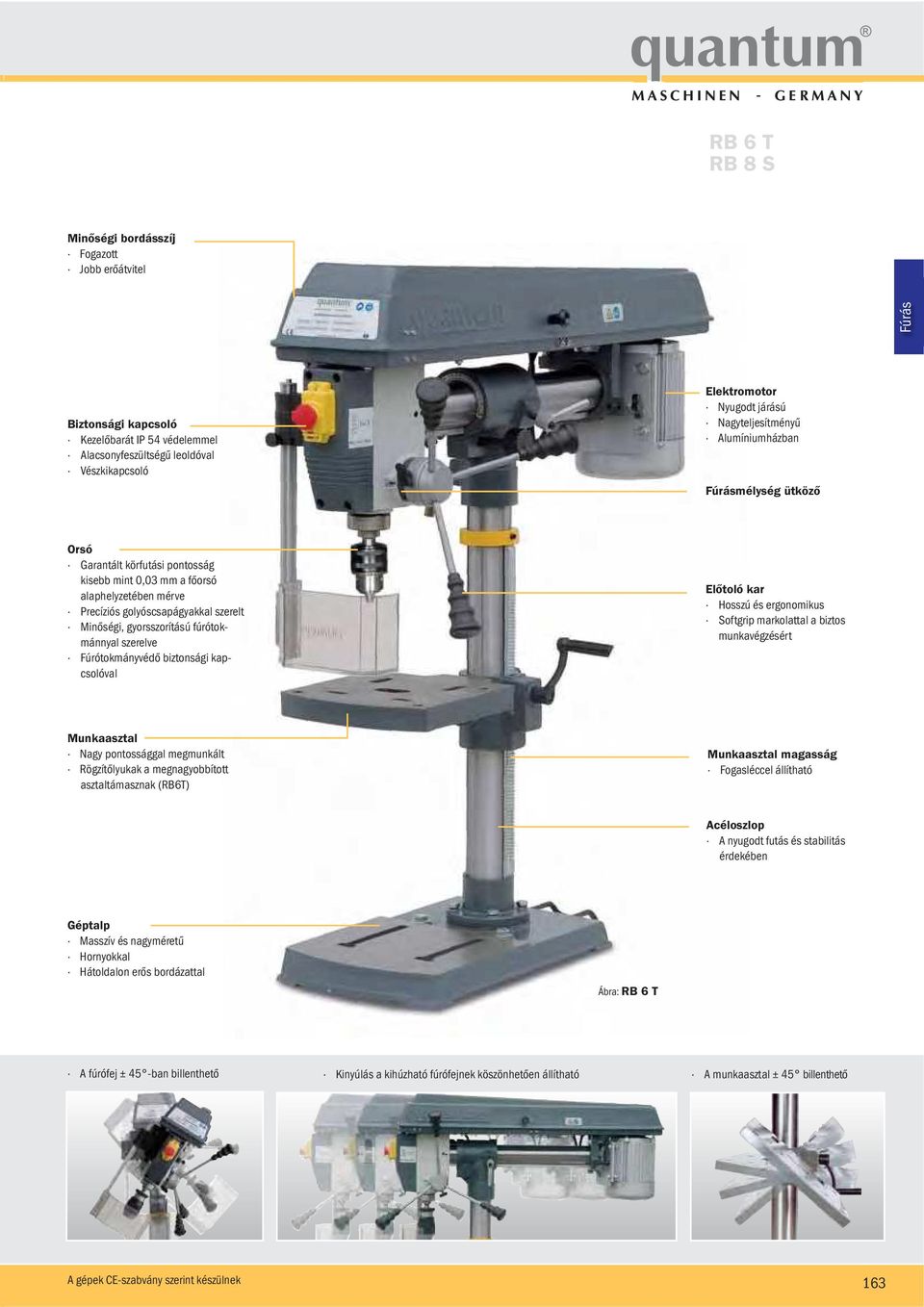

12 RB 6 T RB 8 S Minőségi bordásszíj Fogazott Jobb erőátvitel Fúrás Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsoló Elektromotor Nyugodt járású Nagyteljesítményű Alumíniumházban Fúrásmélység ütköző Orsó Garantált körfutási pontosság kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi, gyorsszorítású fúrótokmánnyal szerelve Fúrótokmányvédő biztonsági kapcsolóval Előtoló kar Hosszú és ergonomikus Softgrip markolattal a biztos munkavégzésért Munkaasztal Nagy pontossággal megmunkált Rögzítőlyukak a megnagyobbított asztaltámasznak (RB6T) Munkaasztal magasság Fogasléccel állítható Acéloszlop A nyugodt futás és stabilitás érdekében Géptalp Masszív és nagyméretű Hornyokkal Hátoldalon erős bordázattal Ábra: RB 6 T A fúrófej ± 45 -ban billenthető Kinyúlás a kihúzható fúrófejnek köszönhetően állítható A munkaasztal ± 45 billenthető A gépek CE-szabvány szerint készülnek 163

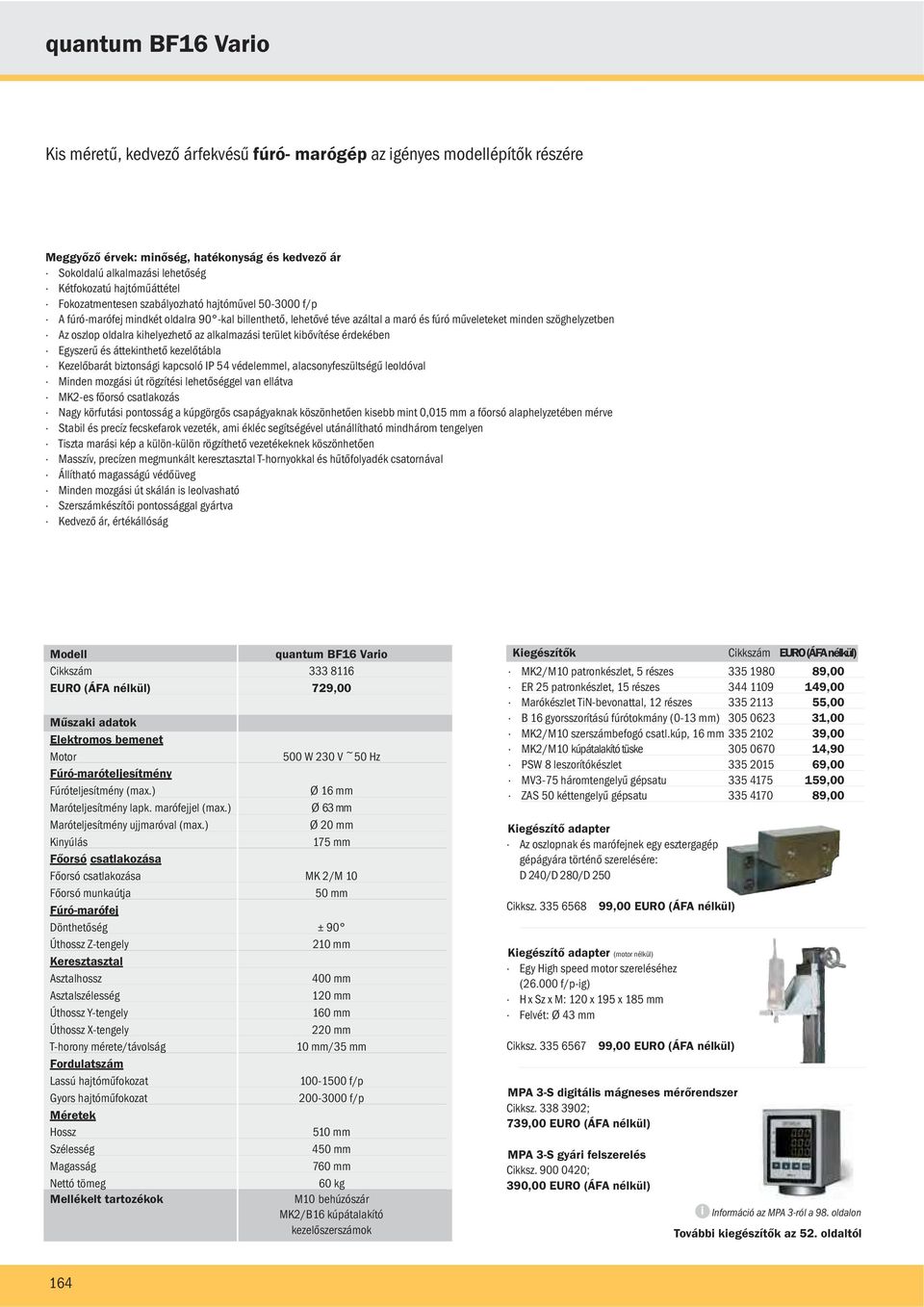

13 quantum BF16 Vario Kis méretű, kedvező árfekvésű fúró- marógép az igényes modellépítők részére Meggyőző érvek: minőség, hatékonyság és kedvező ár Sokoldalú alkalmazási lehetőség Kétfokozatú hajtóműáttétel Fokozatmentesen szabályozható hajtóművel f/p A fúró-marófej mindkét oldalra 90 -kal billenthető, lehetővé téve azáltal a maró és fúró műveleteket minden szöghelyzetben Az oszlop oldalra kihelyezhető az alkalmazási terület kibővítése érdekében Egyszerű és áttekinthető kezelőtábla Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Minden mozgási út rögzítési lehetőséggel van ellátva MK2-es főorsó csatlakozás Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Stabil és precíz fecskefarok vezeték, ami ékléc segítségével utánállítható mindhárom tengelyen Tiszta marási kép a külön-külön rögzíthető vezetékeknek köszönhetően Masszív, precízen megmunkált keresztasztal T-hornyokkal és hűtőfolyadék csatornával Állítható magasságú védőüveg Minden mozgási út skálán is leolvasható Szerszámkészítői pontossággal gyártva Kedvező ár, értékállóság Modell quantum BF16 Vario Cikkszám EURO (ÁFA nélkül) 729,00 Műszaki adatok Elektromos bemenet Motor 500 W 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény (max.) Ø 16 mm Maróteljesítmény lapk. marófejjel (max.) Ø 63 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Kinyúlás 175 mm Főorsó csatlakozása Főorsó csatlakozása MK 2/M 10 Főorsó munkaútja 50 mm Fúró-marófej Dönthetőség ± 90 Úthossz Z-tengely 210 mm Keresztasztal Asztalhossz 400 mm Asztalszélesség 120 mm Úthossz Y-tengely 160 mm Úthossz X-tengely 220 mm T-horony mérete/távolság 10 mm/35 mm Fordulatszám Lassú hajtóműfokozat f/p Gyors hajtóműfokozat f/p Méretek Hossz 510 mm Szélesség 450 mm Magasság 760 mm Nettó tömeg 60 kg Mellékelt tartozékok M10 behúzószár MK2/B16 kúpátalakító kezelőszerszámok Kiegészítők Cikkszám EURO (ÁFA nélkül) MK2/M10 patronkészlet, 5 részes ,00 ER 25 patronkészlet, 15 részes ,00 Marókészlet TiN-bevonattal, 12 részes ,00 B 16 gyorsszorítású fúrótokmány (0-13 mm) ,00 MK2/M10 szerszámbefogó csatl.kúp, 16 mm ,00 MK2/M10 kúpátalakító tüske ,90 PSW 8 leszorítókészlet ,00 MV3-75 háromtengelyű gépsatu ,00 ZAS 50 kéttengelyű gépsatu ,00 Kiegészítő adapter Az oszlopnak és marófejnek egy esztergagép gépágyára történő szerelésére: D 240/D 280/D 250 Cikksz ,00 EURO (ÁFA nélkül) Kiegészítő adapter (motor nélkül) Egy High speed motor szereléséhez ( f/p-ig) H x Sz x M: 120 x 195 x 185 mm Felvét: Ø 43 mm Cikksz ,00 EURO (ÁFA nélkül) MPA 3-S digitális mágneses mérőrendszer Cikksz ; 739,00 EURO (ÁFA nélkül) MPA 3-S gyári felszerelés Cikksz ; 390,00 EURO (ÁFA nélkül) i Információ az MPA 3-ról a 98. oldalon További kiegészítők az 52. oldaltól 164

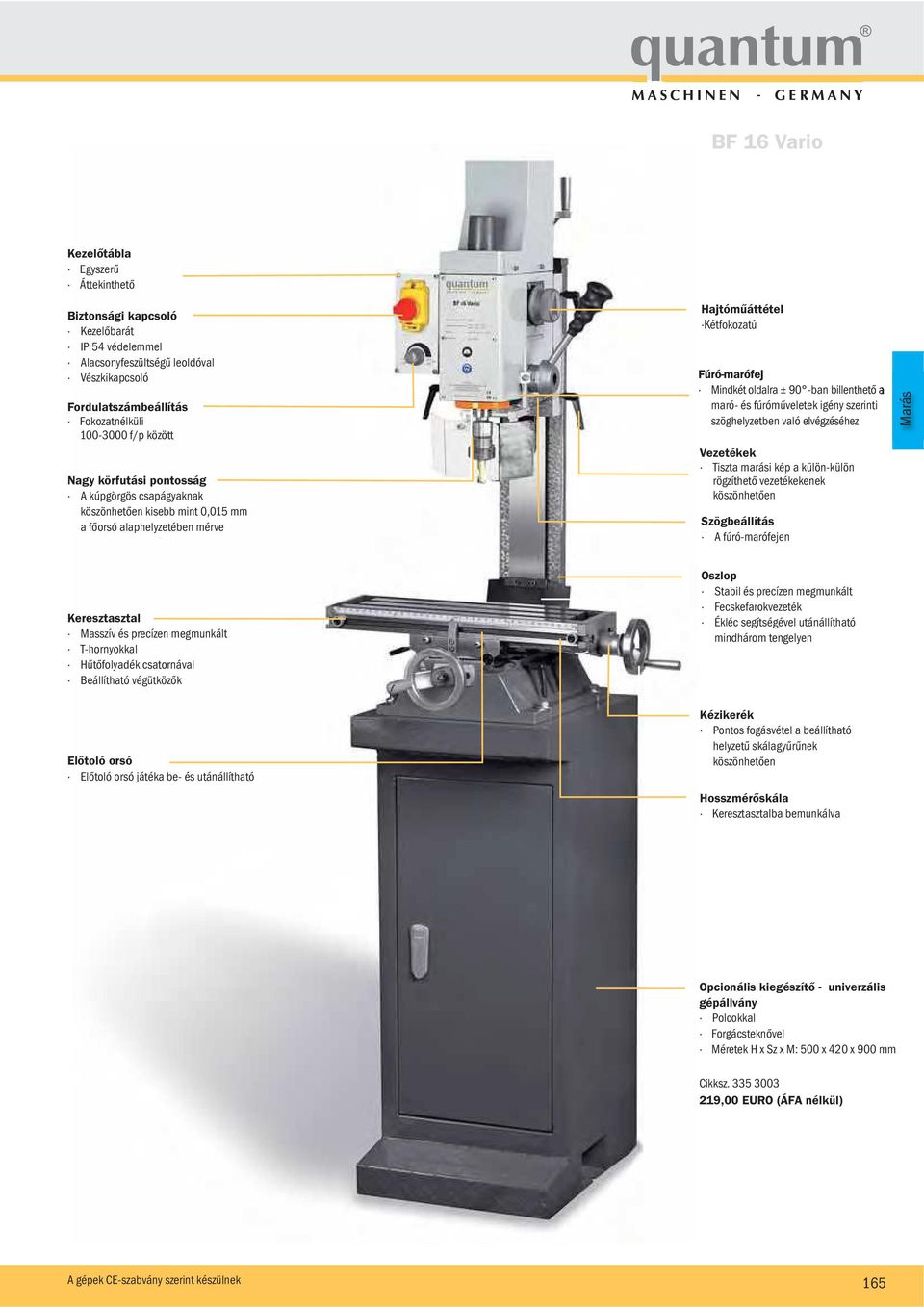

14 BF 16 Vario Kezelőtábla Egyszerű Áttekinthető Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsoló Fordulatszámbeállítás Fokozatnélküli f/p között Nagy körfutási pontosság A kúpgörgös csapágyaknak köszönhetően kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Hajtóműáttétel Kétfokozatú Fúró-marófej Mindkét oldalra ± 90 -ban billenthető a maró- és fúróműveletek igény szerinti szöghelyzetben való elvégzéséhez Vezetékek Tiszta marási kép a külön-külön rögzíthető vezetékekenek köszönhetően Szögbeállítás A fúró-marófejen Marás Keresztasztal Masszív és precízen megmunkált T-hornyokkal Hűtőfolyadék csatornával Beállítható végütközők Előtoló orsó Előtoló orsó játéka be- és utánállítható Oszlop Stabil és precízen megmunkált Fecskefarokvezeték Ékléc segítségével utánállítható mindhárom tengelyen Kézikerék Pontos fogásvétel a beállítható helyzetű skálagyűrűnek köszönhetően Hosszmérőskála Keresztasztalba bemunkálva Opcionális kiegészítő - univerzális gépállvány Polcokkal Forgácsteknővel Méretek H x Sz x M: 500 x 420 x 900 mm Cikksz ,00 EURO (ÁFA nélkül) A gépek CE-szabvány szerint készülnek 165
