Egyszerű, erős, lendületes, mint a földből feltörő forrás.

Átírás

1 Egyszerű, erős, lendületes, mint a földből feltörő forrás. 137

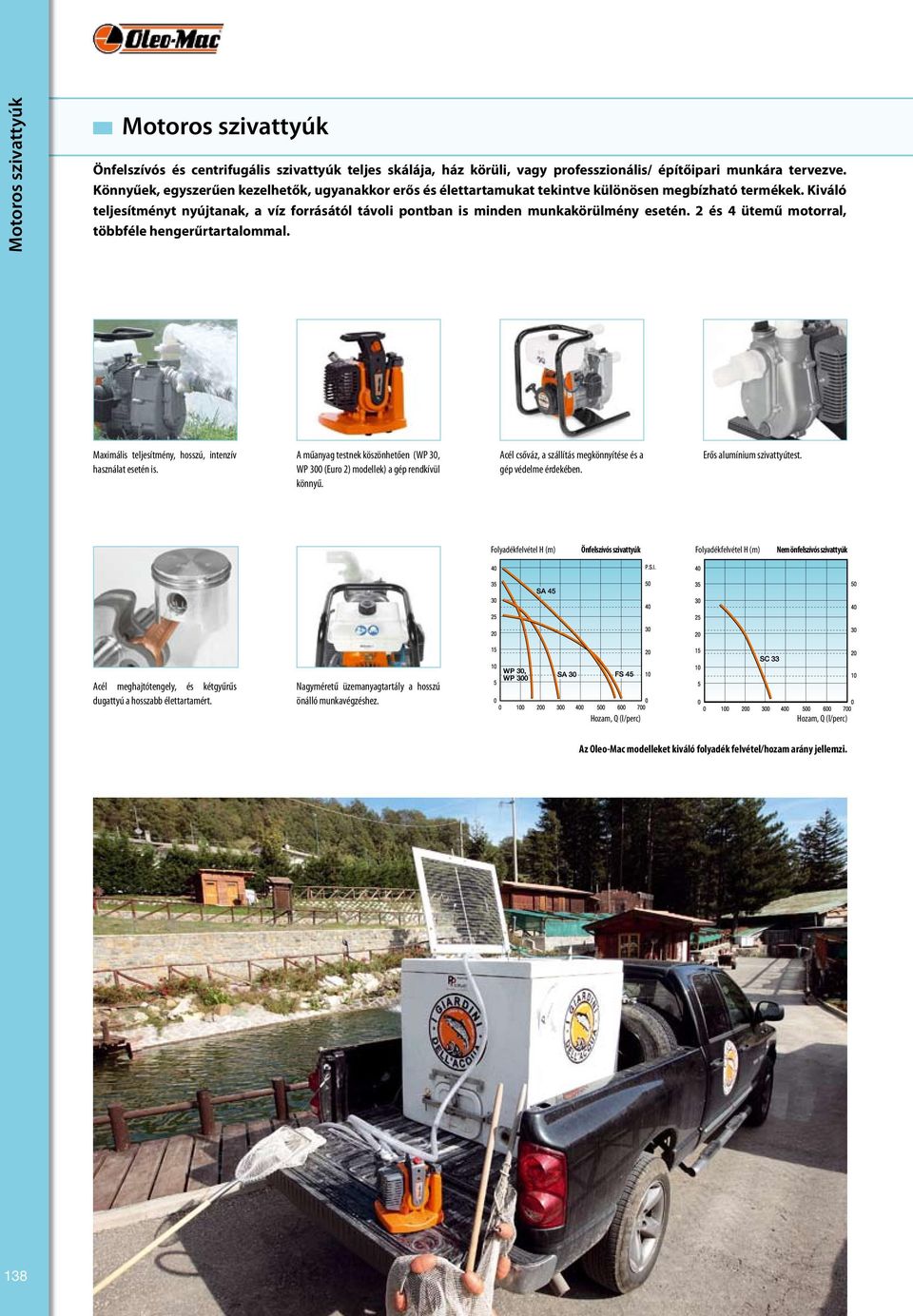

2 Önfelszívós és szivattyúk teljes skálája, ház körüli, vagy professzionális/ építőipari munkára tervezve. Könnyűek, egyszerűen kezelhetők, ugyanakkor erős és élettartamukat tekintve különösen megbízható termékek. Kiváló teljesítményt nyújtanak, a víz forrásától távoli pontban is minden munkakörülmény esetén. 2 és 4 ütemű motorral, többféle hengerűrtartalommal. Maximális teljesítmény, hosszú, intenzív használat esetén is. A műanyag testnek köszönhetően (WP 30, WP 300 (Euro 2) modellek) a gép rendkívül könnyű. Acél csőváz, a szállítás megkönnyítése és a gép védelme érdekében. Erős alumínium szivattyútest. Folyadékfelvétel H (m) Önfelszívós szivattyúk Folyadékfelvétel H (m) Nem önfelszívós szivattyúk Acél meghajtótengely, és kétgyűrűs dugattyú a hosszabb élettartamért. Nagyméretű üzemanyagtartály a hosszú önálló munkavégzéshez. WP 30, WP 300 Hozam, Q (l/perc) Hozam, Q (l/perc) Az Oleo-Mac modelleket kiváló folyadék felvétel/hozam arány jellemzi. 138

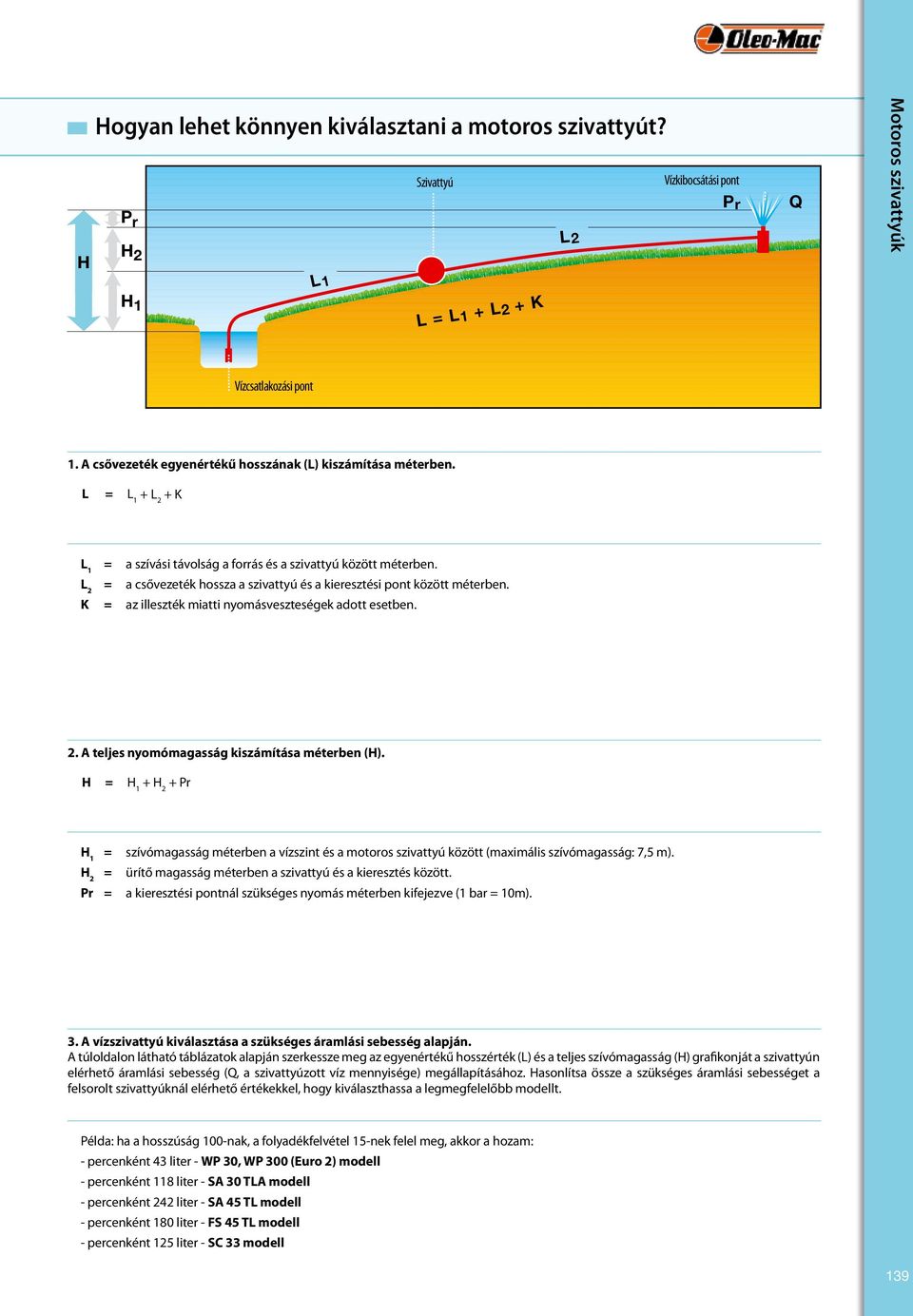

3 Hogyan lehet könnyen kiválasztani a motoros szivattyút? P r H H 2 H 1 L1 Szivattyú Vízkibocsátási pont Pr L = L1 + L2 + K L2 Q Vízcsatlakozási pont 1. A csővezeték egyenértékű hosszának (L) kiszámítása méterben. L = L 1 + L 2 + K L 1 = a szívási távolság a forrás és a szivattyú között méterben. L 2 = a csővezeték hossza a szivattyú és a kieresztési pont között méterben. K = az illeszték miatti nyomásveszteségek adott esetben. 2. A teljes nyomómagasság kiszámítása méterben (H). H = H 1 + H 2 + Pr H 1 = szívómagasság méterben a vízszint és a motoros szivattyú között (maximális szívómagasság: 7, m). H 2 = ürítő magasság méterben a szivattyú és a kieresztés között. Pr = a kieresztési pontnál szükséges nyomás méterben kifejezve (1 bar = 10m). 3. A vízszivattyú kiválasztása a szükséges áramlási sebesség alapján. A túloldalon látható táblázatok alapján szerkessze meg az egyenértékű hosszérték (L) és a teljes szívómagasság (H) grafikonját a szivattyún elérhető áramlási sebesség (Q, a szivattyúzott víz mennyisége) megállapításához. Hasonlítsa össze a szükséges áramlási sebességet a felsorolt szivattyúknál elérhető értékekkel, hogy kiválaszthassa a legmegfelelőbb modellt. Példa: ha a hosszúság -nak, a folyadékfelvétel 1-nek felel meg, akkor a hozam: - percenként 43 liter - WP 30, WP 300 (Euro 2) modell - percenként 118 liter - SA 30 TLA modell - percenként 242 liter - SA 4 TL modell - percenként 180 liter - FS 4 TL modell - percenként 12 liter - SC 33 modell 139

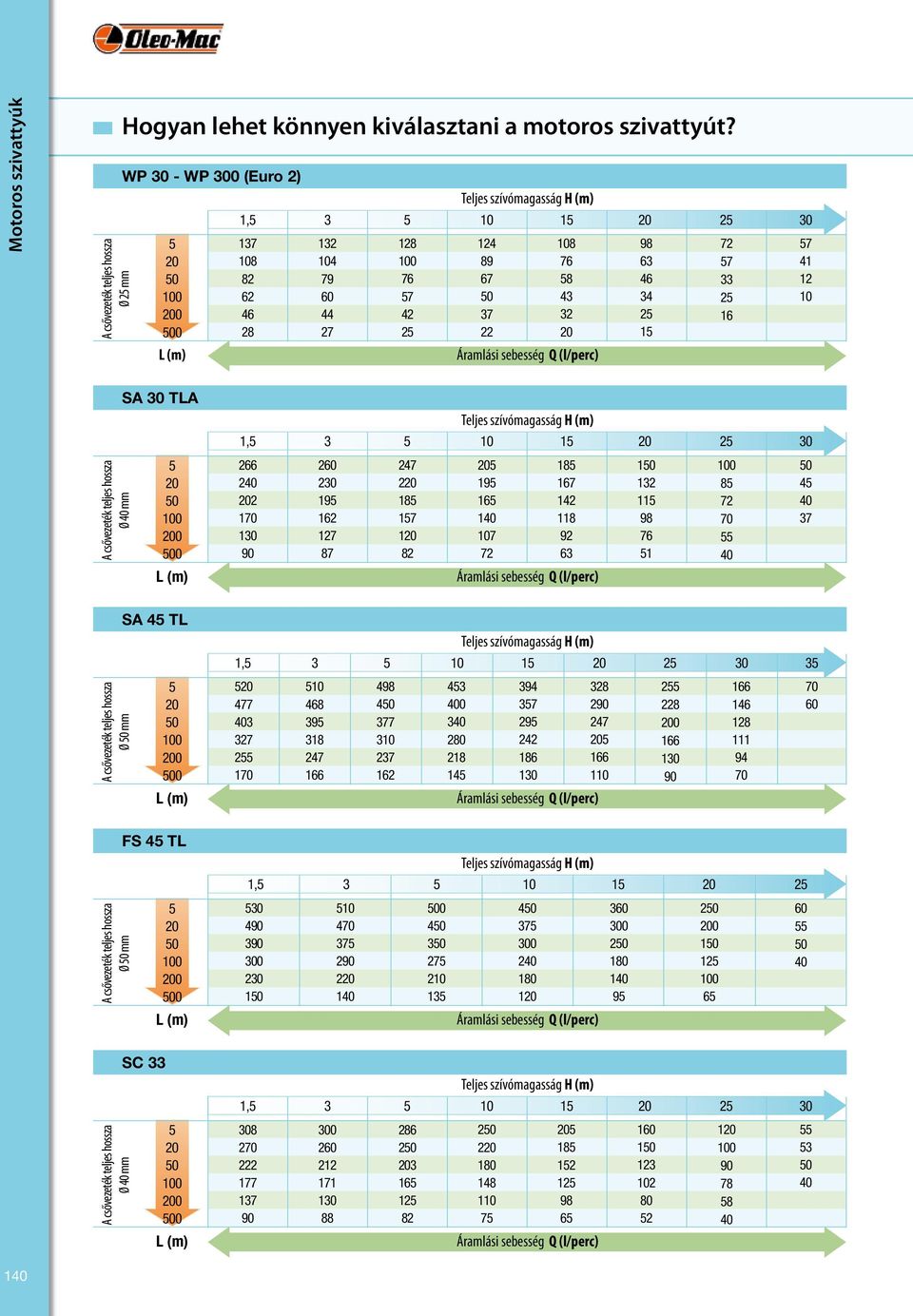

4 Ø 2 mm Hogyan lehet könnyen kiválasztani a motoros szivattyút? WP 30 - WP 300 (Euro 2) , Ø mm SA 30 TLA 0 1, Ø mm SA 4 TL 0 1, Ø mm FS 4 TL 0 1, Ø mm SC ,

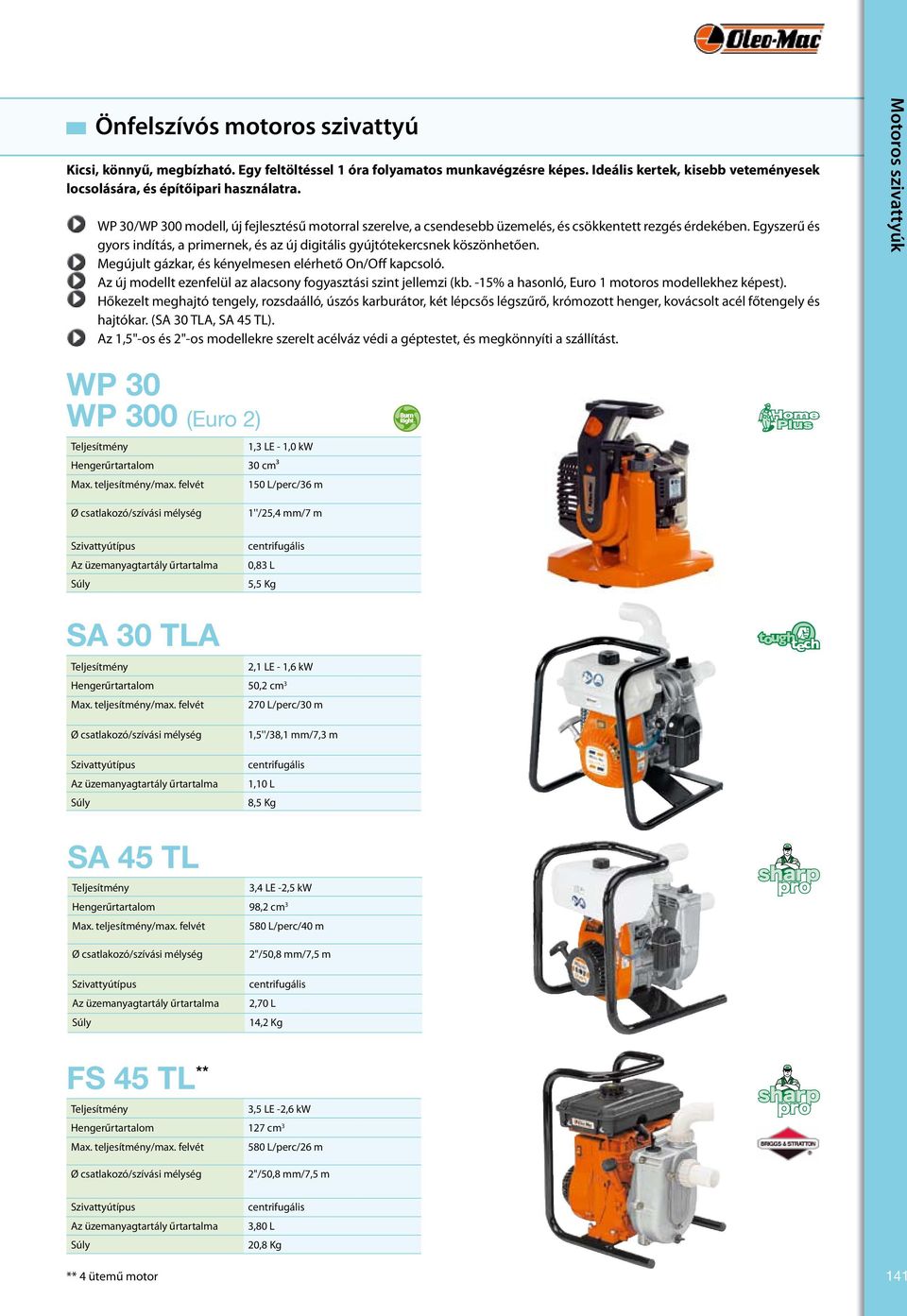

5 Önfelszívós motoros szivattyú Kicsi, könnyű, megbízható. Egy feltöltéssel 1 óra folyamatos munkavégzésre képes. Ideális kertek, kisebb veteményesek locsolására, és építőipari használatra. WP 30/WP 300 modell, új fejlesztésű motorral szerelve, a csendesebb üzemelés, és csökkentett rezgés érdekében. Egyszerű és gyors indítás, a primernek, és az új digitális gyújtótekercsnek köszönhetően. Megújult gázkar, és kényelmesen elérhető On/Off kapcsoló. Az új modellt ezenfelül az alacsony fogyasztási szint jellemzi (kb. -1% a hasonló, Euro 1 motoros modellekhez képest). Hőkezelt meghajtó tengely, rozsdaálló, úszós karburátor, két lépcsős légszűrő, krómozott henger, kovácsolt acél főtengely és hajtókar. (SA 30 TLA, SA 4 TL). Az 1,"-os és 2"-os modellekre szerelt acélváz védi a géptestet, és megkönnyíti a szállítást. WP 30 WP 300 (Euro 2) Hengerűrtartalom Max. teljesítmény/max. felvét 1,3 LE - 1,0 kw 30 cm³ 1 L/perc/36 m 1''/2,4 mm/7 m 0,83 L, Kg SA 30 TLA 2,1 LE - 1,6 kw Hengerűrtartalom,2 cm 3 Max. teljesítmény/max. felvét 270 L/perc/30 m 1,''/38,1 mm/7,3 m 1,10 L 8, Kg SA 4 TL 3,4 LE -2, kw Hengerűrtartalom 98,2 cm 3 Max. teljesítmény/max. felvét 80 L/perc/ m 2"/,8 mm/7, m 2,70 L 14,2 Kg FS 4 TL ** 3, LE -2,6 kw Hengerűrtartalom 127 cm 3 Max. teljesítmény/max. felvét 80 L/perc/26 m 2"/,8 mm/7, m 3,80 L,8 Kg ** 4 ütemű motor 141

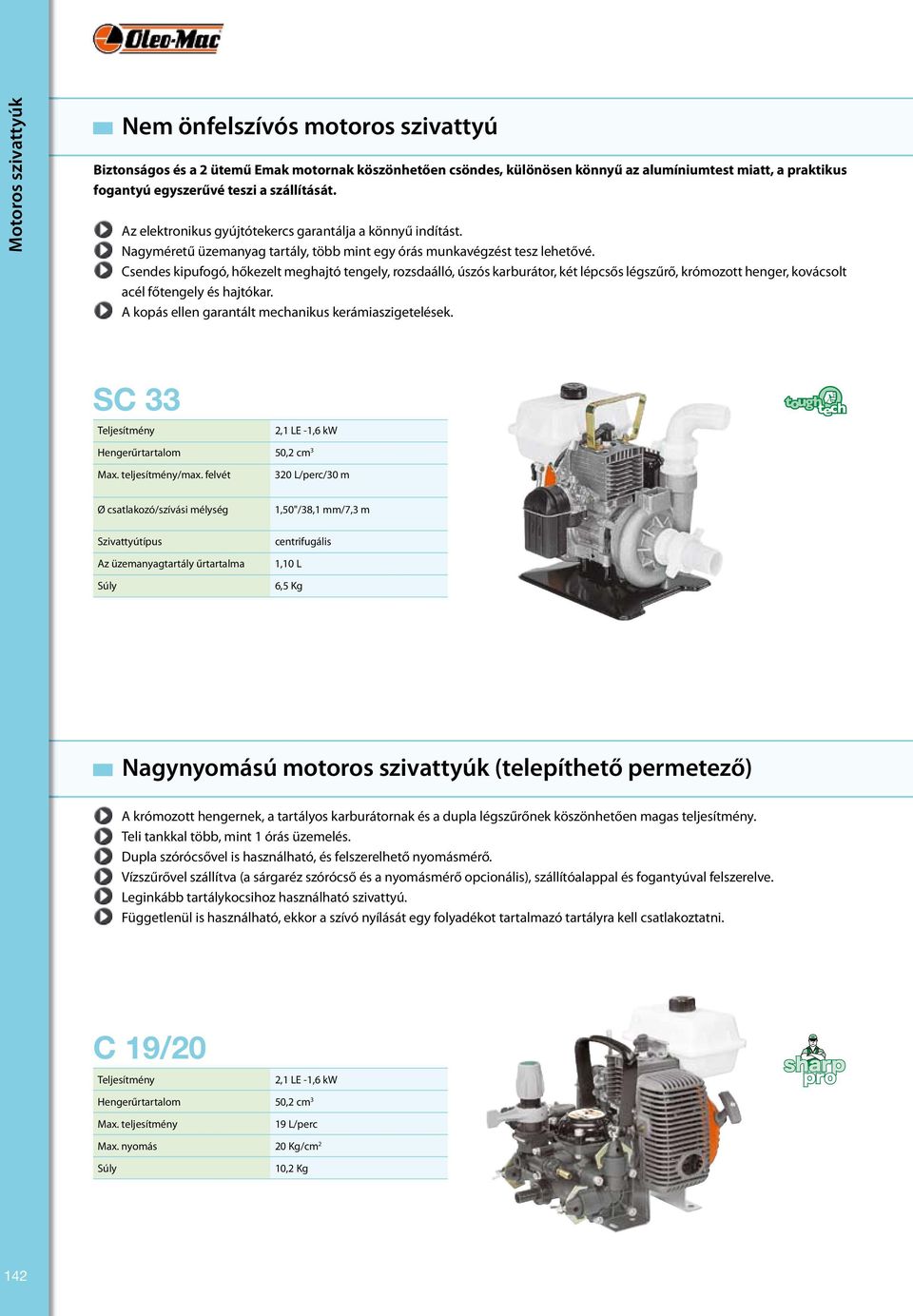

6 Nem önfelszívós motoros szivattyú Biztonságos és a 2 ütemű Emak motornak köszönhetően csöndes, különösen könnyű az alumíniumtest miatt, a praktikus fogantyú egyszerűvé teszi a szállítását. Az elektronikus gyújtótekercs garantálja a könnyű indítást. Nagyméretű üzemanyag tartály, több mint egy órás munkavégzést tesz lehetővé. Csendes kipufogó, hőkezelt meghajtó tengely, rozsdaálló, úszós karburátor, két lépcsős légszűrő, krómozott henger, kovácsolt acél főtengely és hajtókar. A kopás ellen garantált mechanikus kerámiaszigetelések. SC 33 2,1 LE -1,6 kw Hengerűrtartalom,2 cm 3 Max. teljesítmény/max. felvét 3 L/perc/30 m 1,"/38,1 mm/7,3 m 1,10 L 6, Kg Nagynyomású motoros szivattyúk (telepíthető permetező) A krómozott hengernek, a tartályos karburátornak és a dupla légszűrőnek köszönhetően magas teljesítmény. Teli tankkal több, mint 1 órás üzemelés. Dupla szórócsővel is használható, és felszerelhető nyomásmérő. Vízszűrővel szállítva (a sárgaréz szórócső és a nyomásmérő opcionális), szállítóalappal és fogantyúval felszerelve. Leginkább tartálykocsihoz használható szivattyú. Függetlenül is használható, ekkor a szívó nyílását egy folyadékot tartalmazó tartályra kell csatlakoztatni. C 19/ 2,1 LE -1,6 kw Hengerűrtartalom,2 cm 3 Max. teljesítmény 19 L/perc Max. nyomás Kg/cm 2 10,2 Kg 142

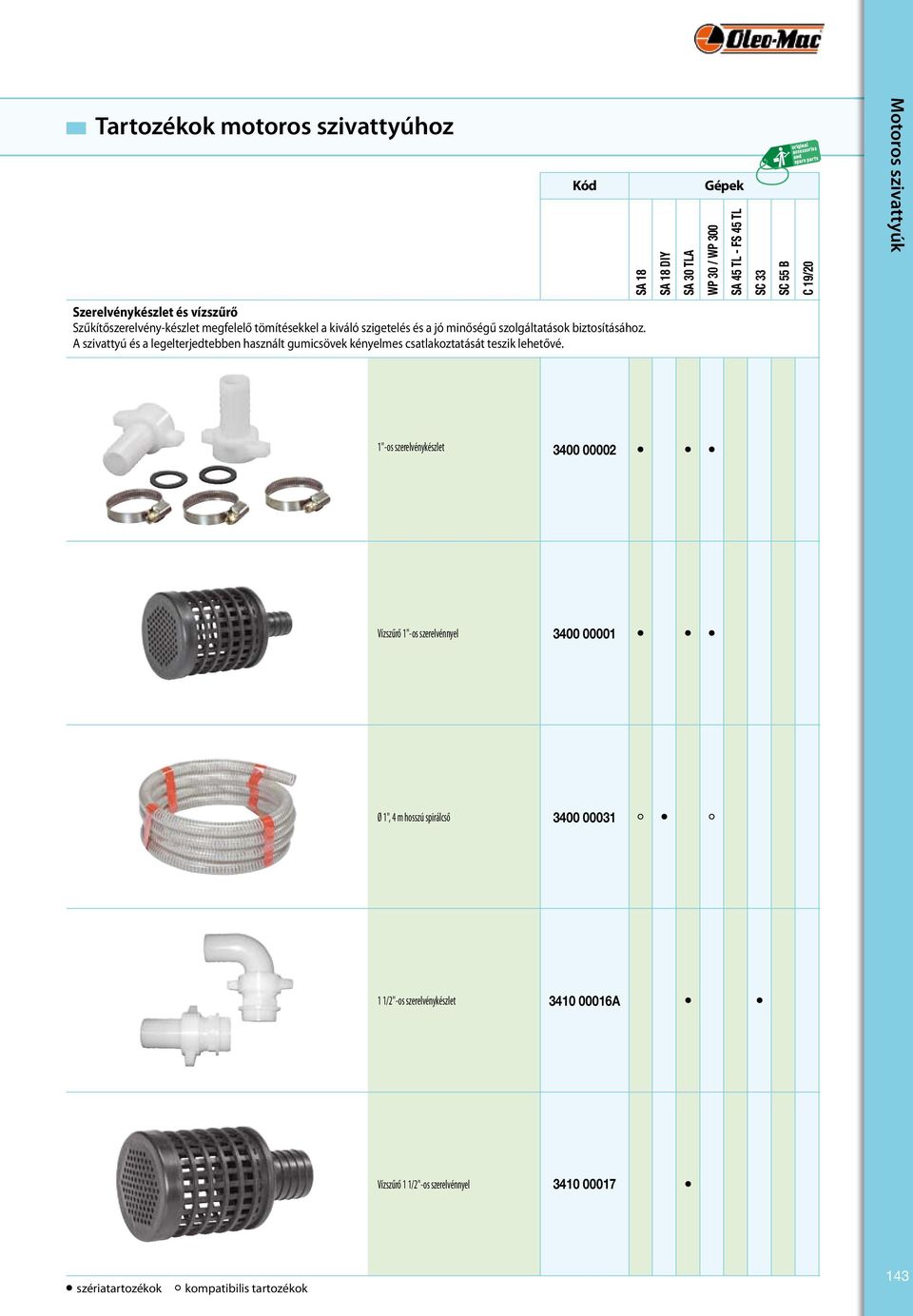

7 Tartozékok motoros szivattyúhoz Kód SA 18 SA 18 DIY SA 30 TLA Gépek WP 30 / WP 300 SA 4 TL - FS 4 TL SC 33 SC B C 19/ Szerelvénykészlet és vízszűrő Szűkítőszerelvény-készlet megfelelő tömítésekkel a kiváló szigetelés és a jó minőségű szolgáltatások biztosításához. A szivattyú és a legelterjedtebben használt gumicsövek kényelmes csatlakoztatását teszik lehetővé. 1"-os szerelvénykészlet Vízszűrő 1"-os szerelvénnyel Ø 1", 4 m hosszú spirálcső /2"-os szerelvénykészlet A Vízszűrő 1 1/2"-os szerelvénnyel szériatartozékok kompatibilis tartozékok 143

8 Tartozékok motoros szivattyúhoz Kód SA 18 SA 18 DIY SA 30 TLA Gépek WP 30 / WP 300 SA 4 TL - FS 4 TL SC 33 SC B C 19/ Szerelvénykészlet és vízszűrő Szűkítőszerelvény-készlet megfelelő tömítésekkel a kiváló szigetelés és a jó minőségű szolgáltatások biztosításához. A szivattyú és a legelterjedtebben használt gumicsövek kényelmes csatlakoztatását teszik lehetővé. Opcionális, az átmérőt 1 1/2"-ról 1"-ra csökkentő szűkítő könyökszerelvény Vízszűrő 1 1/2 "-os szerelvénnyel és fenékszeleppel "-os szerelvénykészlet Vízszűrő 2"-os szerelvénnyel Vízszűrő 2"-os szerelvénnyel és fenékszeleppel szériatartozékok
