MT Univerzális egyetemes marógép műhelyeknek digitális, 3-tengelyes digitális útmérővel. Vezérlőpanel MT

Átírás

1 Optimum Katalógus további információkért látogasson el weboldalunkra: mill MT Univerzális egyetemes marógép műhelyeknek digitális, 3-tengelyes digitális útmérővel További információkat a főkatalógusban vagy az alábbi oldalon találhat: Meggyőző érvek, minőség, hatékonyság és kedvező ár Sokféle felhasználási terület Nyugodt járás a köszörült, olajfürdőben mozgó Vezérlőpanel hajtómű-fogaskerekeknek köszönhetően Beépített kezelőpanel Erős, masszív kivitel értékes mechanitöntvényből Beépített útmérőrendszer Minden tengely éklécekkel utánállítható Egyszerű kezelés Optimum LED géplámpa Forgatható a saját Hűtőfolyadékberendezés tengelye körül Automatikus asztalelőtolás X- Y- és Z-tengelyen Vízszintes helyzetű marás Vízszintes marási műveletek esetében konzolos támasztás tárcsa maróhoz Ø32 mm marórúd Műszaki adatok MT 100 Elektromos bemenet 400 V / 3Ph ~50 Hz Összteljesítmény 3,6 kw Fúróteljesítmény acélban (S235JR) Ø 20 mm Főorsókúp ISO 40 (DIN 2080) MT 100 Főorsókúp fordulatszám / fokozatok f/p/11 fokozat lista ár: Asztalhossz x szél. / T-horony x 260 mm / 14 mm Asztalelőtolás X-tengely mm/perc ,- Előtolás motor ereje Y-/Z-tengely 370 W / 750 W Úthossz X-tengely auto/manuális 600 mm / 600 mm cikkszám Úthossz Y-tengely auto/manuális 270 mm Úthossz Z-tengely automatikus 380 mm Méretek H x SZ x M x x mm Alapfelszereltség Nettó súly kg Marófejei befogó tüske Ø 22 mm Patronbefogó Ø 4 - Ø 16 mm Vízszintes ISO40 /ФØ 32 mm Kép: MT 100 mill UF Minőség és precizitás. Univerzális marógép a nagyobb hatékonyságért Meggyőző érvek, minőség, hatékonyság és kedvező ár Gyorsjárat az X-, Y- és Z-tengelyen Inverteren keresztül állítható az előtolás sebessége az X-, Y- és Z-tengelynél Kiváló minőségű Meehanite öntvényből készült alaptest GC-45/DIN-40 szabvány szerint Minden fogaskerék és tengely edzett és köszörült Az asztal ± 45 -os szögben elforgatható Minden tengely szélesített, négyszög vezetéken fut Az asztal felülete edzett és köszörült Vertikális marófej, motorja 3.75KW (5.5HP) teljesítményű A vízszintes orsó elektromos motorja 5.5KW (7.5HP) teljesítményű Minden lineáris vezeték nagyobb és erősebb Öntöttvasból, ASTM No. 40/meehanite GC-45 vagy DIN GG-40 Marógépek Műszaki adatok UF 210 Elektromos bemenet Motor teljesítmény (vertikális/horizontális kihajtásnál) Marótüske átmérője 400 V / 3Ph ~50 Hz 3,75kw/5,5kw 27 mm Főorsókúp ISO 40/50 Főorsókúp fordulatszáma / fokozatok f/p/ 12 fokozat Asztalhossz x szél. / T-horony x 350 mm / 5 16H7 Asztalelőtolás X-tengely mm/perc Asztalelőtolás Z-tengely automatikus Úthossz X-tengely Úthossz Y-tengely Úthossz Z-tengely Méretek H x SZ x M Nettó súly mm/perc mm 400 mm 500 mm mm kg Kérje ajánlatunkat! INFO@OPTIMUM-HUNGARIA.HU Alapfelszereltség Főorsó, ISO40, 27 mm Vízszintes és függőleges behúzószárak Hűtőfolyadék berendezés Kezelőszerszámok 38

2 Kiegészítők Cikkszám BF16 BF20/L MH28V MB4P MB4 MH25V BF30 MK3 Fémmegmunkálás Síkmaró MT 2 befogással Metallbearbeitungsmaschinen 5 lapkával MT ipari célra für Handwerker und Industrie Homlokmaró MT 3 befogással 5 lapkával MT H o m l o k m a r ó b e f o g á s s a l MT 4 MT Homlokmaró ISO30 befogással 5 lapkával ISO Homlokmaró ISO40 befogással 5 lapkával ISO Gyorsbefogó fúrótokmány B16 Gyorstokmány 1-16mm MT2 MT /2 Gyorstokmány 1-16mm MT3 MT Gyorstokmány 1-16mm MT4 MT Kúpátalakító BF 20-hoz MT2/ M10 B16 MT Kúpátalakító MT3 / B16 / M16 MT Kúpátalakító MT4 / B16 / M16 MT Kúpátalakító ISO30/ B16 ISO Marótüske ISO40-B16 átalakító ISO Kúpátalakító MK2-MK3 MK 2 - MK Kúpátalakító MK3-MK4 MK 3 - MK Csatlakozó ISO Morse kúp SK Kúpszűkítő MT 3 - MT Kúpszűkítő MT 4 - MT Marókészlet HSS-TiN 12 db. 2 és 4 vágóéllel HSS 12 darab Maró klt. HSS-TiN 10 db DIN 327 D + 10 db DIN 844 B HSS 20 darab Fúrókészlet 1-13mm 25 részes TiN bevonattal Titanium bevonat Fúrókészlet 9 részes HSS MK Fúrókészlet 9 részes HSS MK Keményfém marókészlet TiALN 18 db. Keményfém Gömbmarókészlet TiALN 9 db. Gömb Szerszámbefogó csatlakozó kúp MK2/M10/16 mm MK Homlokmaró befogással Ø 27 mm DIN2080 SK Hűtőfolyadék rendszer univerzális 230 V 230 V Hűtőfolyadék rendszer univerzális 400 V 400 V Hűtőfolyadék cső 2 335mm, mágneses felfogatással KMS Hűtőfolyadék cső 500 mm, mágneses felfogatással MMC OPTI V99 / 230V asztal előtolás (transzformátor nélkül) V Opti V 250 univerzális asztalelőtolás V Leszorító kar, asztalhorony 14 mm/m12 14 mm Leszorító kar, asztalhorony 18,75 mm/m12 18 mm Rezgéscsillapító talp SE1 SE Rezgéscsillapító talp SE2 SE Rezgéscsillapító talp SE3 SE OPTIMUM köszörült párhuzam alátét készlet 20 részes Kiesztergáló fej klt., átm mm, ISO 30 ISO Kiesztergáló fej klt., átm mm, ISO 40 ISO Kiesztergáló fej klt., átm mm, ISO 50 ISO Patronkészlet befogóval, ISO30, ER32, 18db-os (2 20 mm) ISO Patronkészlet ISO40, 3 25 mm ISO Patronkészlet SK 50/ER32/ DIN 2080 ISO Patronkészlet 15db-os (2-16mm), MT2/M10/ER25 befogó MT 2/ER Patronkészlet 18db-os (3-20 m m), MK 2 /M10/ ER3 2 b e f o gó MT 2/ER Patronkészlet, átm mm, MK3/M12/ER32 MT 3/ER Patronbefogó MK 4/M16 MT 4/M Patronbefogó SK 30 (ER25) ISO Patronkészlet 1-16mm 15 db. ER25 ER Patronkészlet 1-16mm 18 db. ER32 ER Patron klt. MK2/M10 átm 4-12mm 5r. klt. MK Patronkészlet MK3 (4-16mm) 6r. M12 belső menettel MK Leszorító klt. SPW 8, 10mm-es T-horonyhoz, 52r., M8 SPW Leszorító klt. SPW 10, 12mm-es T-horonyhoz, 52r, M10 SPW Leszorító klt. SPW 12, 14mm-es T horonyhoz, 52r, M12 SPW Leszorító klt. SPW 14, 16mm-es T horonyhoz, 52r, M14 SPW Leszorító klt. SPW 16, 18mm-es T horonyhoz, 52r, M16 SPW Levegős szerszámbefogó rögzítőrendszer MF2-4-hez ISO / / Levegős szerszámbefogó rögzítőrendszer BF30-hoz ISO os szögbeállító darab mm Prizma 0-60, -30-0, edzett, pontosság 0,01 WP Menetfúró fej M5-M12 M5-M Sarok kereső Féluniverzális osztófej TA Osztófej vízszintes-függőleges RT Osztófej vízszintes-függőleges RT Osztófej vízszintes-függőleges RT Osztófej vízszintes-függőleges RTE Osztófej vízszintes-függőleges RTU BF30 ISo30 BF46 ISO40 BF46 MK4 MF1 MF2 MF4 MT 50 MT100 MT 200 MT 8 MX 3 MX 4 39

3 Optimum Katalógus további információkért látogasson el weboldalunkra: weboldalnkra: OPTIMUM precíziós gyorsszorítású fúrotokmány Körfutási pontosság kisebb mint 0,06 mm Cikkszám Ár 0-8 mm; B , mm; B , mm; B , mm; B , mm; B ,00 Kúpátalakító tüske Cikkszám Ár Külső kúp l MT 2 / M10 / B ,00 Külső kúp MT 3 / M12 / B ,00 Külső kúp MT 4 / M16 / B ,00 Külső kúp ISO 30 / M12 / B ,00 Külső kúp ISO 40 / M16 / B ,00 ISO mm Morse kúp SK50 Cikkszám Ár B18 DIN ,00 Marótüske Cikkszám Ár MT ,00 Külső kúp MT 2 /end mill holder Ø 16 mm SK ,00 Külső kúp l Ø 27 mm DIN2080 Taper SK 50 OPTIMUM direkt gyorsszorítású fúrótokmány Cikkszám Ár MT mm; perc ,00 MT mm; perc ,00 MT mm; perc ,00 MT mm; perc ,00 Adapter ISO 30 / MT 3 Cikkszám Ár ,00 MT Kúpbővítő Cikkszám Ár MT 2 - MT ,00 MT 3 - MT ,00 MT 2-MT 3 Kúpszűkítő Cikkszám Ár MT 3 - MT 2 / M ,00 MT 4 - MT 3 / M ,00 MT 3-MT 2

4 Fémmegmunkálás Fémmegmunkálás ipari célra ipari és kereskedelmi célra OPTIMUM ujjmaró készlet HSS Titánbevonatú Nagyobb keménység, magasabb stabilitás és 2-5x hosszabb élettartam Dupla marókapacitás Jobban megmunkált felület Hengeres nyéllel és oldalsó felvevőfelülettel 2 élű kivitel maráshoz ék-/furathornyok marásához, valamint a munkadarabok közepéből való kimaráshoz Függőleges vagy oldalirányú marási folyamatok lehetségesek 4 élű kivitel mit 30 -os jobbos menet a jobb forgácseltávolításhoz, normál és szilárd anyagokhoz Fadobozban 12 részes ,00 6 maró, rövid kivitel 2 élű kivitel. DIN 1835 B (ø12 x 73, ø10 x 63, ø8 x 61, ø6 x 52, ø5 x 52, ø4 x 51 mm) 6 maró, rövid kivitel 4 élű kivitel. DIN 1835 B (ø12 x 83, ø10 x 73, ø8 x 6, ø6 x 57, ø5 x 57, ø4 x 55 mm) 20-részes ,00 10 maró DIN 327 D rövid kivitel 2 élű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) 10 maró DIN 844 B rövid kivitel 4 élű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) Precíziós kiesztergáló készlet 8 db. Fúrórúd: BJ L / BJ L / BJ L / BJ L / BJ L / BJ L / BJ L / BJ20-L20-100L Tartalmaz fúrórudakat, csavarokat, kiegészítő, szerszámokat, dobozt Visszahúzó leszúrókés készlet nélkül ISO ISO ISO részes Keményfém marókészlet ,00 18 részes; Méretek: 3 x 3 mm/3 x 4 mm/3 x 6 mm/3 x 8 mm/ 3 x 10 mm/ 3 x 12 mm 4 élű kivitel Keményfém maró (TiALN-bevonattal) Központi vágás Sodrási szög 35 0 Rezgéscsillapító talp A gépek és eszközök rögzítés nélkül installálhatók és a magasságbeállításuk pontosan nivellálható A hatékony lökés- és vibrációtompítás által javul a gépek teljesítménye SE ,00 SE ,00 SE ,00 Gömbmarókészlet ,00 9 részes; Méretek: 3 x 4 mm/3 x 6 mm/3 x 8 mm 2 élű kivitel Keményfém maró (TiALN-bevonattal) Homlokvágó geometria Sodrási szög 30 0 Terhelés SE 1 SE 2 SE 3 Marógépek 340 Kg 460 kg 1,600 kg Fűrészek/ általános gépek 570 kg kg kg Csavarmenet M12 M 16 M 20 Láb-Ø/lábmagasság 120/32 160/35 185/39 41

5 Optimum Katalógus további információkért látogasson el weboldalunkra: weboldalnkra: Homlokmarófej Made in Germany Univerzális alkalmazás, minden acél és nem vas fémek megmunkálására Sík- és másolómarás Speciális acélból Nagy sík- és körfutási pontosság Különböző osztású marótest a különösen nyugodt járás és egyenletes forgácsolás érdekében Alaptest és befogószár egy egységet képeznek, ezáltal rövid a kinyúlás és stabil a befogás Marótüske nélküli alkalmazás Különleges geometria a nagy marási sebességhez Gazdaságos, mivel a kopott élet egyszerűen elfordíthatjuk (12-szer használható) Inklusive 5 Váltólapkák RDET 1003 MOSN 8026 Inklusive Torx TX15 Csatlakozószár MK 2/M ,00 Csatlakozószár MK 3/M ,00 Csatlakozószár ISO ,00 Műszaki adatok: 5 vágóél Külső átmérő 52 mm Váltólapkák Ø 10 mm ISO-megjelölés RDX D52/R5 Made in Germany Kiesztergálófej készlet 8 darabos fúrószár: BJ L/BJ L/BJ L/BJ L/BJ L/BJ L/BJ L/BJ20-L20-100L fúrószár, csavarok, kör kiegészítők, eszközök, doboz Vágólapkák nélkül ISO ,00 ISO ,00 ISO ,00 Kiesztergálófej Ábra: MK 2 Csatlakozószár ISO ,00 Műszaki adatok: 5 vágóél Külső átmérő 63 mm Váltólapkák Ø 10 mm ISO-megjelölés RDX D63/R5 Acél Alu RDET Ábra: IS040 HM váltólapkák RDET ,00 RDET 1003 MOSN8026 Pozitív geometria PVD bevonat Acél 900 N/mm2-ig, rozsdamentes acél, alumínium, színesfém, öntvény megmunkálásához 5 db HM váltólapkák RDHT ,00 RDHT 1003 MO-FA HF7 Erősen pozitív geometria Csiszolt Alumíniumötvözet, rézötvözet, műanyagok megmunkálására 5 db RDHT Kiesztergáló fej készlet (10 db.) acél ( fúró-rúd 8 és 7) alumínium (fúró-rúd 8 és 7) acél (fúró-rúd 6, illetve 5) alumínium (fúró-rúd 6, illetve 5) acél (fúró rúd 4, 3, 2 és 1) alumínium (fúró rúd 4, 3, 2 és 1) Szögbeállító darab ,00 Egyedi gyártású darabok mechanikus megmunkálásához Precízió: párhuzamosság és derékszögűség 0, mm Oldalsó merevítőbordák Méretek H x Sz x H: 202 x 126 x 150 mm Súly 7 kg

6 Fémmegmunkálás Fémmegmunkálás ipari célra ipari és kereskedelmi célra MK 2/M10/ER 25 patronkészlet ,00 Patronbefogó 15 patron; méretek: Ø2 - Ø16 mm Horogkulcs Fadobozban MK 2/M10/ER 32 patronkészlet ,00 Patronbefogó 18 patron; méretek: Ø3 - Ø20 mm Horogkulcs Fadobozban MK 3/M12(6-25mm) patronkészlet ,00 Patronbefogó 7 patron; méretek: Ø6 / Ø8 / Ø10 / Ø12 / Ø16 / Ø20 / Ø25 mm Horogkulcs Műanyag dobozban MK 4/M16 (6-25mm) patronkészlet ,00 Patronbefogó 7 patron; méretek: Ø6 / Ø8 / Ø10 / Ø12 / Ø16 / Ø20 / Ø25 mm Horogkulcs Műanyag dobozban Patron ER32 (egyesével) Ø 6 mm ,00 Ø 8 mm ,00 Ø 10 mm ,00 Ø 12 mm ,00 MK 3 direkt befogású patron / M 12 (egyesével) Ø 4 mm ,00 Ø 6 mm ,00 Ø 8 mm ,00 Ø 10 mm ,00 Ø 12 mm ,00 Ø 16 mm ,00 OPTIMUM Patronkészlet MK 2 direkt befogású / M ,00 5 részes; méretek: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 Fadobozban MK 3 direkt befogású patron készlet / M ,00 6 részes; méretek: Ø4 / Ø6 / Ø8 / Ø10 / Ø12 / Ø16 Fadobozban ISO 30/ER32 patronkészlet ,00 Patronbefogó 18 patron; méretek: Ø 2-20 mm 1 behúzógomba M12/M12 1 behúzógomba BT 30 Horogkulcs Fémdobozban ISO 40/ER32 patronkészlet ,00 Patronbefogó 18 patron; méretek: Ø 2-20 mm 1 ászokcsavar M16/M16 1 ászokcsavar BT 40 Horogkulcs Fémdobozban ISO 30/ER25 Patronbefogó ,00 Horogkulcs Patronbefogó-készlet ER ,00 15 patron mérete Ø 1-16 mm ER ,00 18 patron mérete Ø 3-20 mm OPTIMUM SPW 58 részes leszorítókészlet 58 részes leszorítókészlet Metrikus menettel 24 db ászokcsavar 6 db T-horonyanya 6 db anya 4 db összekötőanya 6 db lépcsős támaszték 12 db lépcsős szorítóvas SPW ,00 T-horonyanya (méret: 10 mm) menet M 8 SPW ,00 T-horonyanya (méret: 12 mm) menet M 10 SPW ,00 T-horonyanya (méret: 14 mm) menet M 12 SPW ,00 T-horonyanya (méret: 16 mm) menet M 14 SPW ,00 T-horonyanya (méret: 18 mm) menet M 16 MT 3 SPW12 43

7 Optimum Katalógus további információkért látogasson el weboldalunkra: weboldalnkra: Vízszintes-függőleges körasztal 3 pofás tokmánnyal Minőségi körasztal nemes mechanitöntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Direkt osztás a sorozatgyártás nagyobb sebessége érdekében Fokosztás 360 -os skálával (RTE 165) Fokosztás 360 -os skálával forgatókarral és nóniusz skálával (RTU 165) Direkt osztás az osztótárcsával 24 pozíció (15 -os osztás) 3 pofás tokmány 7 osztótárcsa 2/3/4/6/8/12/24-es osztáshoz Síktárcsa 4 anyával RTE ,00 RTU ,00 Műszaki adatok RTE 165 RTU 165 Asztal átmérője mm Építési magasság mm Szélesség mm Hossz mm Csúcsmagasság mm Síktárcsa mm Orsófurat-kapacitás mm Súly kg 32,5 48 Direkt osztóberendezés 24-es osztás (= 15 0 ) Indirekt osztóberendezés A közvetlen osztási berendezés osztási pontossága Leszorítóképesség Leszorítófelület 2, 3, 4, 6, 8 és 12-es osztás 45 Vízszintes és függőleges os skálával Vízszintes-függőleges körasztalok Minőségi körasztal nemes mechanitöntvényből Megbízható és pontos Precíziós csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Gyorsosztás a sorozatgyártás nagyobb sebessége érdekében Edzett és csiszolt csiga A munkasztal 360 -ban skálázott 1 fordítás a kézikerékkel 4 osztást jelent A kézikerék skálabeosztása 2 Osztás a nóniusz-skálázott kézikerékkel történik Körasztal RT ,00 Körasztal RT ,00 Tokmányfelfogó tárcsa RT 150-hez ,00 3 pofás tokmány 130 mm RT 150-hez ,00 Körasztal RT ,00 Tokmányfelfogó tárcsa RT 200-hoz ,00 3 pofás tokmány 165 mm für RT 200-hoz ,00 Műszaki adatok RT 100 RT 150 RT 200 Központosító kúp MK2 MK2 MK3 Áttételarány 90:1 90:1 90:1 Tányérnagyság mm Ø 110 Ø 150 Ø 210 Építési magasság mm Hossz mm Szélesség mm Csúcsmagasság mm Horonyszélesség mm Horonyok száma Indirekt osztóberendezés nem igen igen Nettó tömeg kg RT 100 RTU 165 RT 150-CNC Indirekt osztóberendezés IT ,00 3 db osztótárcsa Osztókar Szögmérő lemez Alkalmas RT 150/RT 100-hoz 44 RTE 165 Indirekt osztóberendezés IT ,00 2 db osztótárcsa Osztókar Szögmérő lemez Alkalmas für RT 200-hoz, RTU 165-höz

8 Fémmegmunkálás Fémmegmunkálás ipari célra ipari és kereskedelmi célra Univerzális légnyomásos szerszámbefogó rendszer Tartalmaz fedősapkát, szervizegységet, fogaskoszorút, behúzószárt, kapcsolódobozt, kezelőegységet Magas elérhető vákuum Gyors csere az egykezes használatnak köszönhetően Kis súly az optimalizált szerkezet miatt Biztos zárás az emelőelvnek köszönhetően Pontos vezetés az optimalizált geometriának köszönhetően Nagyon csekély levegőfelhasználás ISO ,00 Optimill BF30 Vario-hoz Adapter ,00 Optimill BF30 Vario-hoz Menetvágó adapter M5 - M12/B ,00 Beépített gyorsvisszafordító, az előtolási irány megváltoztatása azonnal működésbe lép 2 flexibilis patron Dörzskupplung 4 fokozatban állítható 2 villáskulcs Kapaszkodó fogantyú Imbuszkulcs ISO ,00 Optimill MF 2 Vario / Opti MF 4 Vario / BF 46 Vario-hoz Adapter ,00 Optimill BF 46 Vario-hoz Szerelőkészlet szerszámbefogó rendszerhez Adapter WP 30 prizma-szög beállítható ,00 Robosztus kivitelezés szerszámgépeken való fehasználáshoz Nagyon precíz megmunkálás Beállítható 0-60 és 0-30 között Edzett és csiszolt karbonacél Precíz derékszögűség 0,005 mm Szögtolerancia 0,01 Méretek H x Sz x H: 75 x 25 x 32 mm Műszaki adatok Kioldási út Szabadon futás Hosszúság kiegyenlítése húzás esetén Univerzális osztófej TA ,00 Elfordítható -100 és +900 között Edzett és köszörült csavarmenet Precíziós kúpgörgős csapágy Edzett és köszörült fő osztótárcsa (24-es osztás), 150 pontos osztás Max. fordulatszám Áttételarány előre és hátra futás Mellékelt kiegészítők Állítható magasságú szegnyereg Rst1 Központosító csúcs 600 / MK2 Hajtófelszereléssel Menetvágó adapter 4 mm 1,5 mm 8,5 mm 1000 f/p 1:1,75 Vágási tartomány M5 - M12 Befogási kapacitás 3,5-10 Hossz B16 DIN 238 Hosszúság kiegyenlítése nyomás esetén 156 mm Kúpfelvétel 5 mm Tokmányfelfogó tárcsa (Ø 140 mm, t = 12 mm) hajtószeg vagy esztergatokmány összeszerelésére Műszaki adatok TA 125 Übersetzung 40:1 Építési magasság 175 mm Szélesség központosító csúccsal 205 mm Hossz 230 mm Csúcsmagasság 100 mm Orsófurat-átmérő 18 mm Horonyszélesség 16 mm 15 0 Direkt osztótárcsa (osztás) Ø 110 mm 15; 16; 17; 18; 19; 20; 21; 23; 27; 29; Indirekt osztótárcsa (furatok az osztókörön) 31; 33; 37; 39; 41; 43; 47 Körfutási pontosság 0,015 mm Nettó tömeg 12 kg 45

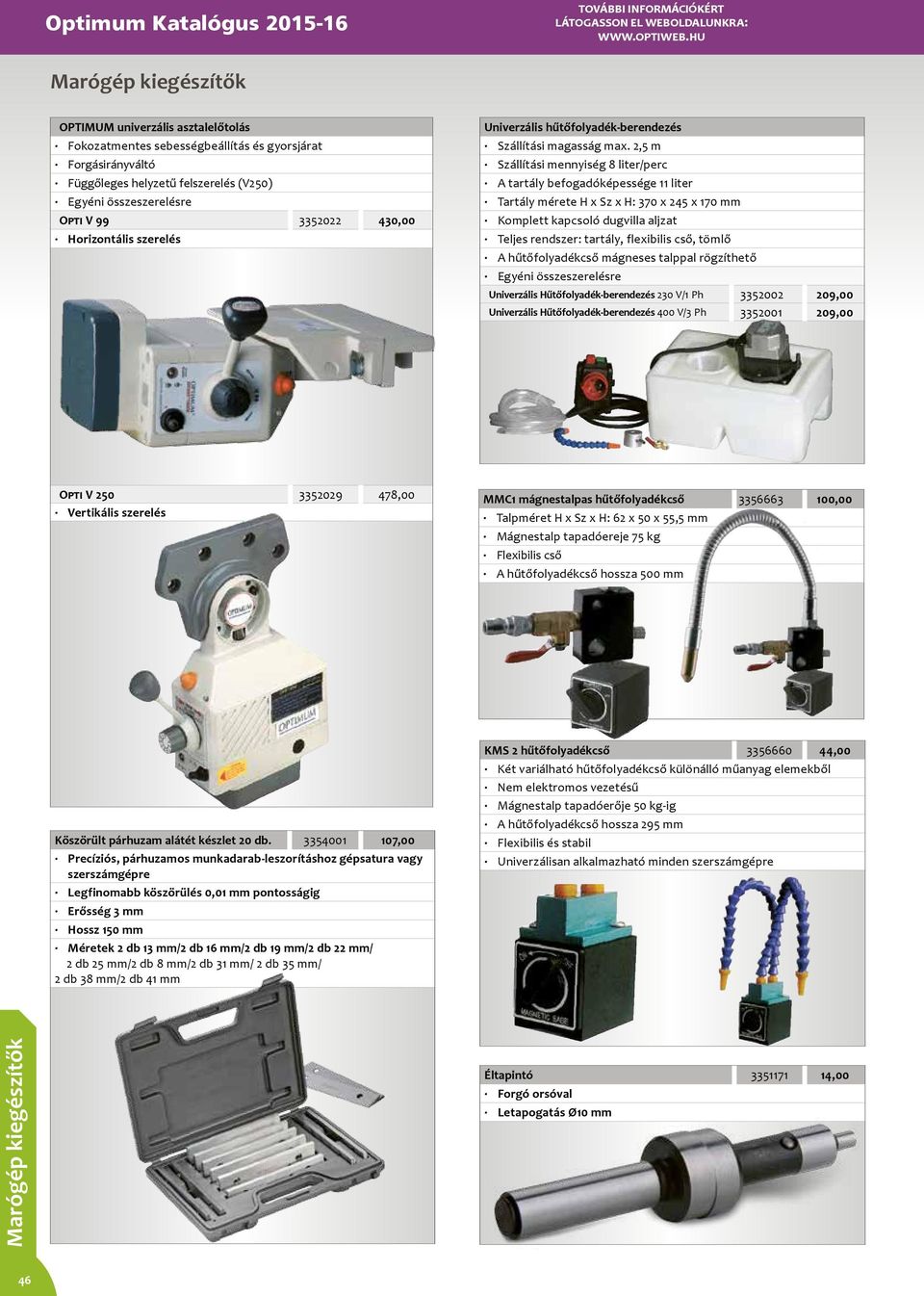

9 Optimum Katalógus további információkért látogasson el weboldalunkra: weboldalnkra: OPTIMUM univerzális asztalelőtolás Fokozatmentes sebességbeállítás és gyorsjárat Forgásirányváltó Függőleges helyzetű felszerelés (V250) Egyéni összeszerelésre Opti V ,00 Horizontális szerelés Univerzális hűtőfolyadék-berendezés Szállítási magasság max. 2,5 m Szállítási mennyiség 8 liter/perc A tartály befogadóképessége 11 liter Tartály mérete H x Sz x H: 370 x 245 x 170 mm Komplett kapcsoló dugvilla aljzat Teljes rendszer: tartály, flexibilis cső, tömlő A hűtőfolyadékcső mágneses talppal rögzíthető Egyéni összeszerelésre Univerzális Hűtőfolyadék-berendezés 230 V/1 Ph ,00 Univerzális Hűtőfolyadék-berendezés 400 V/3 Ph ,00 Opti V ,00 Vertikális szerelés MMC1 mágnestalpas hűtőfolyadékcső ,00 Talpméret H x Sz x H: 62 x 50 x 55,5 mm Mágnestalp tapadóereje 75 kg Flexibilis cső A hűtőfolyadékcső hossza 500 mm Köszörült párhuzam alátét készlet 20 db ,00 Precíziós, párhuzamos munkadarab-leszorításhoz gépsatura vagy szerszámgépre Legfinomabb köszörülés 0,01 mm pontosságig Erősség 3 mm Hossz 150 mm Méretek 2 db 13 mm/2 db 16 mm/2 db 19 mm/2 db 22 mm/ 2 db 25 mm/2 db 8 mm/2 db 31 mm/ 2 db 35 mm/ 2 db 38 mm/2 db 41 mm KMS 2 hűtőfolyadékcső ,00 Két variálható hűtőfolyadékcső különálló műanyag elemekből Nem elektromos vezetésű Mágnestalp tapadóerője 50 kg-ig A hűtőfolyadékcső hossza 295 mm Flexibilis és stabil Univerzálisan alkalmazható minden szerszámgépre Éltapintó ,00 Forgó orsóval Letapogatás Ø10 mm

10 Fémmegmunkálás Fémmegmunkálás ipari célra ipari és kereskedelmi célra OPTIMUM KT Keresztasztal Hűtőfolyadék-elvezető cső Utánállítható fecskefarok-vezetékkel Beállítható kézikerékskála 0,05 mm-es beosztással KT ,00 KT ,00 KT ,00 KT Univerzális állvány BF 16/BF ,00 Méretek H x Sz x H: 340 x 420 x 800 mm Forgácsteknő BF 16/BF ,00 Méretek H x Sz x H: 720 x 470 x 30 mm Acél állvány MB ,00 Polcok és forgácsteknő Masszív és nehéz, gondoskodik a stabilitásról Méretek H x Sz x H: 625 x 415 x 750 mm Súly 54 kg Műszaki adatok KT120 KT179 KT 180 KT210 Hossz mm Szélesség mm Magasság mm T-horony mérete mm Asztalhossz mm Asztalszélesség mm Asztalterhelhetőség kg Talpszélesség mm Talphosszúság mm Úthossz X-tengely mm Úthossz Y-tengely mm Nettó tömeg kg Acél állvány BF 30Vario / F 40E ,00 Forgácsfelfogó lemez Masszív és nehéz, gondoskodik a stabilitásról Méretek H x Sz x H: 550 (max. 940) x 650 x 750 mm Súly 85 kg Asztali leszorító 2 db-os készlet Állítható szorításmagasság A szorítókar alatt található rézlemez védi az anyagot a rongálódástól Asztalhorony 14 mm/m H x Sz x H: 115 x 42 x 39 mm;. magasságbeállítás: 0-89 mm Asztalhorony 18 mm/m H x Sz x H: 133 x 50 x 49 mm. magasságbeállítás: mm Acél állvány BF 46Vario ,00 Forgácsfelfogó lemez Masszív és nehéz, gondoskodik a stabilitásról Méretek H x Sz x H: 750 (max. 1235) x 750 x 750 mm Súly 142 kg 47

11 Optimum Katalógus további információkért látogasson el weboldalunkra: weboldalnkra: OPTIMUM precíziós gépsatuk FMS Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható FMS ,00 Prizmapofa FMS 100-hoz ,00 FMS ,00 Prizmapofa FMS 125-höz ,00 FMS ,00 Prizmapofa FMS 150-hez ,00 FMS ,00 Prizmapofa FMS 200-hoz ,00 Műszaki adatok A B C D E F G H I J K kg FMS 100 mm FMS 125 mm FMS 150 mm FMS 200 mm 16, OPTIMUM HMS hidraulikus gépsatuk Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Booster -rendszer, kis erőkifejtéssel nagy szorítóerő Védett orsó Nagy befogási kapacitás a reteszelőfuratoknak köszönhetően A forgóalappal 360 -ban elfordítható HMS ,00 Prizmapofa HMS 100-hoz ,00 HMS ,00 Prizmapofa HMS 125-höz ,00 HMS ,00 Prizmapofa HMS 150-hez ,00 HMS ,00 A B C D E G H I J K L kg HMS 100 mm HMS 125 mm HMS 150 mm HMS 200 mm Befogási hossz Befogási hossz Befogási hossz Szorítóerő Szorítóerő HMS mm mm mm 2500 kg 24,5 kn HMS mm mm mm 4000 kg 39,25 kn HMS mm mm mm 4500 kg 44,1 kn HMS mm mm mm 7500 kg 73,6 kn Prizmapofa OPTIMUM FMSN precíziós gépsatuk Utánhúzókar a munkadarab biztos befogásához Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Védett orsó A szorítópofák megfordításával belső szorításhoz is használható A forgóalappal 360 -ban elfordítható FMSN ,00 Prizmapofa FMSN 100-hoz ,00 FMSN ,00 Prizmapofa FMSN 125-höz ,00 FMSN ,00 Prizmapofa FMSN 150-hez ,00 Műszaki adatok A B C D E F G H I J kg FMSN 100 mm , FMSN 125 mm , Prizmapofa OPTIMUM DAS 100 háromtengelyes gépsatu Minőségi öntvényből A forgóalappal 360 -ban elfordítható Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Vízszintesen 90 -ig dönthető Függőleges irányban ± 45 -ban billenthető Jól látható skálabeosztás minden tengelyen DAS ,00 Prizmapofa ,00 FMSN 150 mm ,

12 Fémmegmunkálás Fémmegmunkálás ipari célra ipari és kereskedelmi célra Gép satuk OPTIMUM háromtengelyes gépsatuk DAS 100 Kiváló minőségű öntvény Edzett, köszörült, cserélhető szorítópofák Edzett és köszörült szorítók, cserélhető A forgóalappal 360 -ban elfordítható Dönthető ig Függőleges irányban ±45 billenthető Jól látható skálabeosztás minden tengelyen Súly 32 kg DAS ,00 Prizma pofák ,00 Hidraulikus gépsatu HCV 105 Nagy pontosságú és ismételhető moduláris gépsatu egyedi és sorozatmegmunkáláshoz CNC-marógépeken Robosztus kiképzés maráshoz Edzett és köszörült vezetékfelületek Booster -rendszer, kis erőkifejtéssel nagy szorítóerő Nagy befogási kapacitás a reteszelőfuratoknak köszönhetően Nagy befogóerő Magas minőségű nemesacélból készült Szorítóerő 2500 kg/24,5 kn HCV ,00 C Satu nyithatóság x Szorító erő Súly 0-85 mm mm 2, 500 kg 24.5 kn 22 kg Ábra: HCV 105 Műszaki adatok L B C j a T-hornyok Szorítóerő kg HCV 105 mm ,5 KN 2500 kg 22 OPTIMUM háromtengelyes gépsatuk MV3 Vízszintesen 90 -ig dönthető Függőleges irányban ±45 billenthető Jól látható skálabeosztás minden tengelyen Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható Prizma pofák MV ,00 MV ,00 Hidraulikus gépsatu HCV 125 Nagy pontosságú és ismételhető moduláris gépsatu egyedi és sorozatmegmunkáláshoz CNC-marógépeken Robosztus kiképzés maráshoz Edzett és köszörült vezetékfelületek Booster -rendszer, kis erőkifejtéssel nagy szorítóerő Nagy befogási kapacitás a reteszelőfuratoknak köszönhetően Nagy befogóerő Magas minőségű nemesacélból készült A magas minőségnek köszönhetően hosszú élettartam Szorítóerő 2500 kg/24,5 kn HCV ,00 Műszaki adatok L B C j a T-hornyok Szorítóerő kg HCV 125 mm 478, KN 4000 kg 35,4 MV3-75 Műszaki adatok A B C D E F G H I kg MV3-75 mm ,5 11 MV3-125 mm Ábra: HCV
