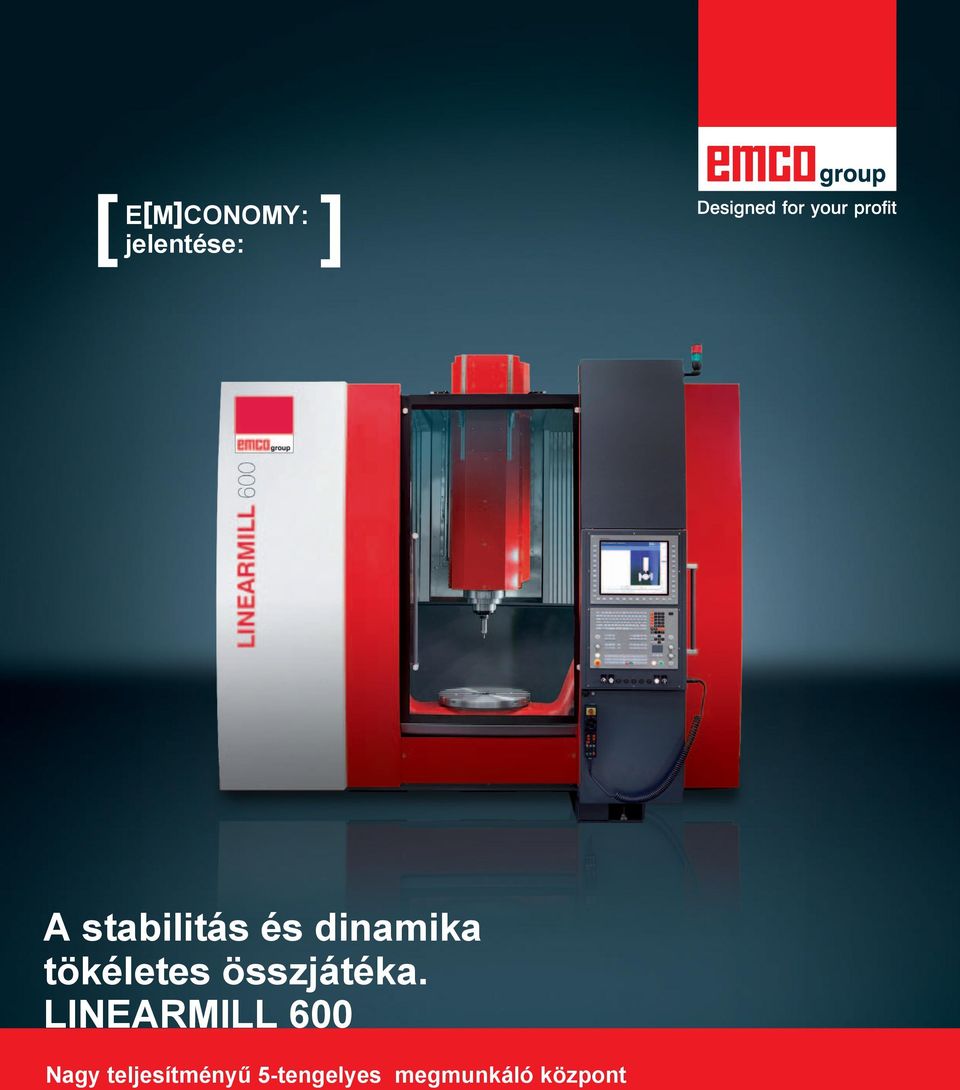

1 [ E[M]CONOMY: ] jelentése: A stabilitás és dinamika tökéletes összjátéka. LINEARMILL 600 Nagy teljesítményű 5-tengelyes megmunkáló központ

2 Linearmill 600 [Szerszámtár] - 40 szerszámhely - A tár feltöltése külön oldalajtón keresztül [Maróorsó] - Nagy hajtásteljesítmény - Kompakt, hőstabil szerkezeti felépítés - Széles fordulatszám tartomány [Munkatér] - Szabadon lehulló forgács - A legjobb ergonómia - A vezető pályák 100 %- os leburkoltsága - Optimális megvilágítás Opcionális felszereltségű gép A Linearmill 600 ideális megoldás közepes méretű munkadarabok dinamikus 5-tengelyes megmunkálásához. Nagy dinamikájú lineáris hajtások gondoskodnak a maróorsó fej szédületesen gyors mozgatásáról. Megmunkálás közben a legmodernebb nyomatékmotorok mozgatják a billenő-forgó asztalt erőteljesen és nagy pontossággal. Az intelligens gépgeometria és a mind a három tengelynél megtalálható üveg mérőlécek még a legnehezebb forgácsolás alatt is gondoskodnak a magas fokú stabilitásról és pontosságról - természetesen szériaszerűen.

3 [Munkadarabok] [Gépburkolat] - Átfogó védelem a forgács kirepülése ellen %-os tömítettség a hűtővízzel szemben - Nagy méretű biztonsági üveg az ajtón - Optimális betekintés a munkatérbe Öntőminta rész (Sárgaréz) Fröccsontő minta (Sárgaréz) [Vezérlés] A legmodernebb digitális vezérléstechnika - Színes LCD monitor - Siemens 840D Solution Line vagy Heidenhain itnc 530 HSCi Mérőkerék (Automataacél) [Billenő-forgó asztal] - Nyomatékmotorok működtetik - Nagy pontosságú pozicionálás és interpolálás - Felfogófelület: Ø 600 mm - 14 mm H8 méretű T-hornyok szabványos befogókészülékekhez Fröccsontő minta (Acél)

4 [Technika] Kiemelt jellemzők n Kompakt gépkörvonal n Nagyon masszív gépszerkezet n Lineáris hajtás mind a 3 tengelynél n Integrált közvetlen mérőrendszer mind a 3 tengelyen és a billenő asztalnál n A billenő asztalt nyomatékmotorok működtetik n Vízhűtésű motororsó f/perc fordulatszámmal n Siemens 840D sl, Heidenhain itnc 530 vezérlés Billenő asztal. A billenő körasztalt a legmodernebb nyomatékmotorok működtetik. Ez a technika garantálja a nagy pontosságú pozicionálást és interpolálást a gép egész élettartama alatt, mivel a csigahajtással ellentétben nem léphet fel kopás. A holtjátékok és a pozicionálási hiszterézis 100%-ig megszűnnek. A csatlakoztatott vízhűtés gondoskodik az állandó hőmérsékletről nagy dinamikájú alkalmazásoknál is. Lineáris hajtások. A 3 lineáris tengelyt 3 lineáris motor működteti közvetlenül. Ebből meghatározó előnyök származnak: magas fokú 5 m/s² -es dinamika, 60 m/perc-es gyorsmenet, gyors és nagyon pontos rádiuszos átmenetek, magas szintű, 1,5 µmes pontosság, rendkívül jó kontúrhűség, mivel nincs holtjáték vagy hiszterézis, nagyon jó hőállandóság a vízhűtésnek köszönhetően, nincs kopás, a pontosság megtartása a teljes élettartam alatt Motororsó. A LINEARMILL 600 motororsóval van felszerelve. A teljesítményadatok abszolút meggyőzőek: ford/perc folyadékhűtéssel. Csúcsteljesítmény: bő 34,5 kw 110 Nm maximális nyomaték mellett. Billenő körasztal. Az Ø 600 mm-es felfogó felület sokféle tipikus, közepes méretű munkadarab felfogását teszi lehetővé. Az asztalon 7 db 14 mm méretű T-horony található szabványos befogó készülékek számára kimunkálva. Az asztal közepén 1 pneumatikus és 2 hidraulikus csővezeték csatlakozóit lehet felszerelni. A "forgó átvezetés" opcióval a munkadarabokat pneumatikus vagy hidraulikus eszközökkel is be lehet fogni. Felszerszámozás. A szerszámtár felszerszámozása a gép oldalán elhelyezett külön feltöltő ajtón keresztül történik. A szerszámokat a megmunkáló ciklus közben is ellenőrizhetjük és kicserélhetjük. Nem szükséges a gép megállítása. A tár 40 db HSK63A szerszám befogadására képes.

5 Teljestmény P [kw] M [Nm] M (S6) =110 Nm P (S6) =34,5 kw M (S1) =84 Nm P (S1) =26,4 kw n [ford/perc] Intelligens gépkonstrukció. A stabil gépkonstrukciót a rövid távolságok jellemzik a szerszám és a legközelebbi vezetőpapucs között. A LINEARMILL 600 egyedülálló szánkoncepciója kimagaslóan teljesíti ezt a követelményt: A rendkívül stabil, szekrény alakú Z-szán közvetlenül a masszív Y-szánra adja át a forgácsolási erőt. 6 csúszópapucs vezeti az Y-szánt a sík keresztszánon. A robusztus vezetékek emellett garantálják a maximális csillapítást és pontosságot a teljes élettartam alatt. A szerszámtár közvetlenül a munkalöketen helyezkedik el. A következmény: rövid szerszámváltási idők. A gépállványt 7 rezgéscsillapított szintezőelemmel rögzítik le a talajhoz. A függőlegesen felszerelt billenő hidak nagyon masszívan vannak összekötve a 3 lineáris tengellyel az állványon keresztül. Gépkonstrukció. A gép kialakítása tipikus mozgó állványos szerkezet. Az X-vezetékek a keresztszánnal a masszív alaptest felett találhatók. Az Y-szánt 6 vezetőpapucs vezeti meg és emellett rendkívül merev. A Z-mozgást a fej végzi, mely vezetékekkel ellátott szánként van kiképezve. Az orsóvég rövid távolsága a vezetőpapucsokhoz képest stabil és egészen alacsony rezgésszintű megmunkálást biztosít.

6 [Telepítési rajzok] Telepítési rajz X = 6 00 Z = 5 00 Z = X = X = 6 00 Y = Y = Nr. M o d i f i c a P r o t e z i o n e S u p e r f i c i e : A megadott méretek mm-ben értendők Q u o t e n o n t o l l e r a t e s e c o n d o D I N / I S O m K / Quote evidenziate non a norma N. B. Q u e s t o d i s e g n o \ U f b \ U b 4 d i p r o p r i e t \ U f b

7 Munkatér A megadott méretek mm-ben értendők

8 [Műszaki adatok] FAmup Linearmill 600 Munkaterület Szánelmozdulás X-irányban 600 mm Szánelmozdulás Y-irányban 500 mm Szánelmozdulás Z-irányban 500 mm Az orsóvég min/max távolsága az asztaltól mm Tengelyadatok X, Y, Z gyorsmenetek 60 m/perc X, Y, Z tengelygyorsulások 7 m/s² Egyoldali pozicionálási pontosság a teljes mozgástartományban 3 µm Egyoldali ismétlési pontosság 1,5 µm Maróorsó A maróorsó max. teljesítménye (S6) 34,5 kw Max. nyomaték (S6) 110 Nm Standard orsófordulatszám ford/perc Szerszámfelfogás HSK 63 A Billenő asztal Asztalméret Ø 600 mm Max. asztalterhelés 800 kg Billenési tartomány +/- 120 A billenő tengely max. fordulatszáma 50 ford/perc Az asztallap max. fordulatszáma 100 ford/perc Billenő asztal A billenő tengely pozicionálási pontossága +/ 5" Az asztaltengely pozicionálási pontossága +/ 5" Billenőnyomaték 2125 Nm Billenőnyomaték max. gyorsulásnál (S6) 3920 Nm Az asztal forgatónyomatéka 615 Nm Az asztal nyomatéka max. gyorsulásnál (S6) 1150 Nm A billenő tengely fékezőnyomatéka 5000 Nm Az asztaltengely fékezőnyomatéka 2500 Nm Szerszámváltás A szerszámhelyek száma 40 Szerszámkiválasztás véletlenszerű Max. szerszámátmérő (oldalsó üres helyek) 75 / 125 mm Max. szerszámhossz 250 mm Max. szerszámsúly 6 kg A forgatókar hossza 600 mm Szerszámváltási idő (szerszám/szerszám) 1,9 mp. Méretek / súly Teljes magasság 3262 mm Felállítási felület (Sz x Mé) (forg. szállító nélkül) 3098 x 2994 mm A gép összsúlya 9000 kg ZERTIFIZIERT EN ISO 9001 ZERTIFIKAT NR TÜV AUSTRIA CERT GMBH DE /15. A műszaki változtatások jogát fenntartjuk. A nyomdai és sajtóhibákért nem vállalunk felelősséget EMCO MAIER Ges.m.b.H. Salzburger Str Hallein-Taxach. Austria Telefon Fax info@emco.at Magyarországi kizárólagos forgalmazó és márkaszervíz: Büll&Strunz Kft Budapest, Szatmár u.88/a Telefon Fax buellkft@buellkft.hu
