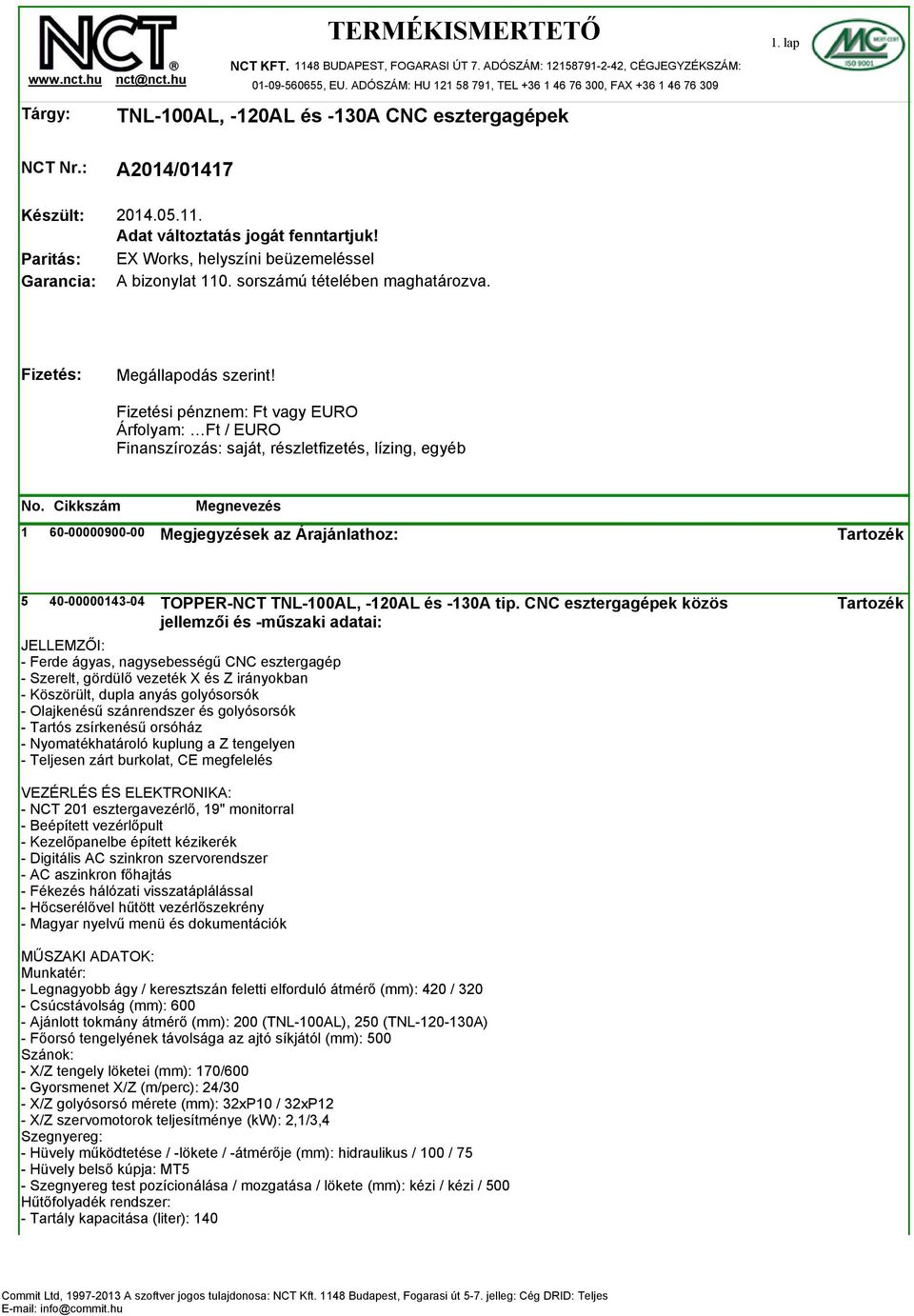

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX TNL-100AL, -120AL és -130A CNC esztergagépek 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében maghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: Ft vagy EURO Árfolyam: Ft / EURO Finanszírozás: saját, részletfizetés, lízing, egyéb Megjegyzések az Árajánlathoz: TOPPER-NCT TNL-100AL, -120AL és -130A tip. CNC esztergagépek közös jellemzői és -műszaki adatai: JELLEMZŐI: - Ferde ágyas, nagysebességű CNC esztergagép - Szerelt, gördülő vezeték X és Z irányokban - Köszörült, dupla anyás golyósorsók - Olajkenésű szánrendszer és golyósorsók - Tartós zsírkenésű orsóház - Nyomatékhatároló kuplung a Z tengelyen - Teljesen zárt burkolat, CE megfelelés VEZÉRLÉS ÉS ELEKTRONIKA: - NCT 201 esztergavezérlő, 19" monitorral - Beépített vezérlőpult - Kezelőpanelbe épített kézikerék - Digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Fékezés hálózati visszatáplálással - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk MŰSZAKI ADATOK: Munkatér: - Legnagyobb ágy / keresztszán feletti elforduló átmérő (mm): 420 / Csúcstávolság (mm): Ajánlott tokmány átmérő (mm): 200 (TNL-100AL), 250 (TNL A) - Főorsó tengelyének távolsága az ajtó síkjától (mm): 500 Szánok: - X/Z tengely löketei (mm): 170/600 - Gyorsmenet X/Z (m/perc): 24/30 - X/Z golyósorsó mérete (mm): 32xP10 / 32xP12 - X/Z szervomotorok teljesítménye (kw): 2,1/3,4 Szegnyereg: - Hüvely működtetése / -lökete / -átmérője (mm): hidraulikus / 100 / 75 - Hüvely belső kúpja: MT5 - Szegnyereg test pozícionálása / mozgatása / lökete (mm): kézi / kézi / 500 Hűtőfolyadék rendszer: - Tartály kapacitása (liter): 140

2 Folytatás, 2. lap - Szivattyú teljesítménye / nyomása (kw/bar): 0,18 / 0,8 * Telepítés: - Alapterület (+motor+forgácskihordó) x magasság (mm): 2500( )x1760x Gép nettó tömege (kg): Villamos csatlakozás: 3x400VAC ALAPTARTOZÉKOK: - Lábpedál, gépi tokmány vagy patrontokmány működtetéséhez - Hidraulikus működtetésű szegnyereg, 1 kszlt. forgócsúcs - Hidraulika szivattyú olajhűtővel, tokmány meghúzó és szegnyereg működtető rendszer - Komplett hűtőfolyadék rendszer, forgácsterelő lemez - Láncos forgácskihordó és forgács tároló kocsi - Szintezőcsavar és talp - Gép- és hibajelzőlámpa - Hűtővízszivattyúval működtetett vizipisztoly TNL-100AL tip. alapára és egyedi műszaki adatai: Főorsó: - Homlok mérete: A2-6 - Max. fordulatszáma (FPP): Furata / rúd áteresztése (mm): 62 / 51 - Tartós / max. nyomatéka (Nm):... /... Főmotor tartós / max. teljesítménye (kw): 20 / TNL-120AL tip. alapára és egyedi műszaki adatai: Főorsó: - Homlok mérete: A2-8 - Ajánlott tokmány átmérő (mm): Max. fordulatszáma (FPP): Furata / rúd áteresztése (mm): 76 / 64 - Tartós / max. nyomatéka (Nm):... /... Főmotor tartós / max. teljesítménye (kw): 20 / TNL-130A tip. alapára és egyedi műszaki adatai: Főorsó: - Homlok mérete: A2-8 - Ajánlott tokmány átmérő (mm): Max. fordulatszáma (FPP): Furata / rúd áteresztése (mm): 86 / 75 - Tartós / max. nyomatéka (Nm):... /... Főmotor tartós / max. teljesítménye (kw): 20 / GÉP TARTOZÉKOK ÉS OPCIÓK Motororsós (52mm) kivitel felára (TNL-100ALMs tip.): TNL-100AL tip. alapárának felára. - Főorsó meghajtás: motororsó - Ajánlott tokmány átmérő (mm): 8" / Főorsó homlok: A2-6 - Főorsó furat / rúd áteresztés (mm): 62 / 52 - Főmotor névleges és max. teljesítménye (kw): 22 / 35 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4900 / Orsóház hűtése: digitális olajhűtővel - Mérőrendszer: közvetlen, szögmérővel (C tengely esetén, a megnövelt pontosság alapárban)

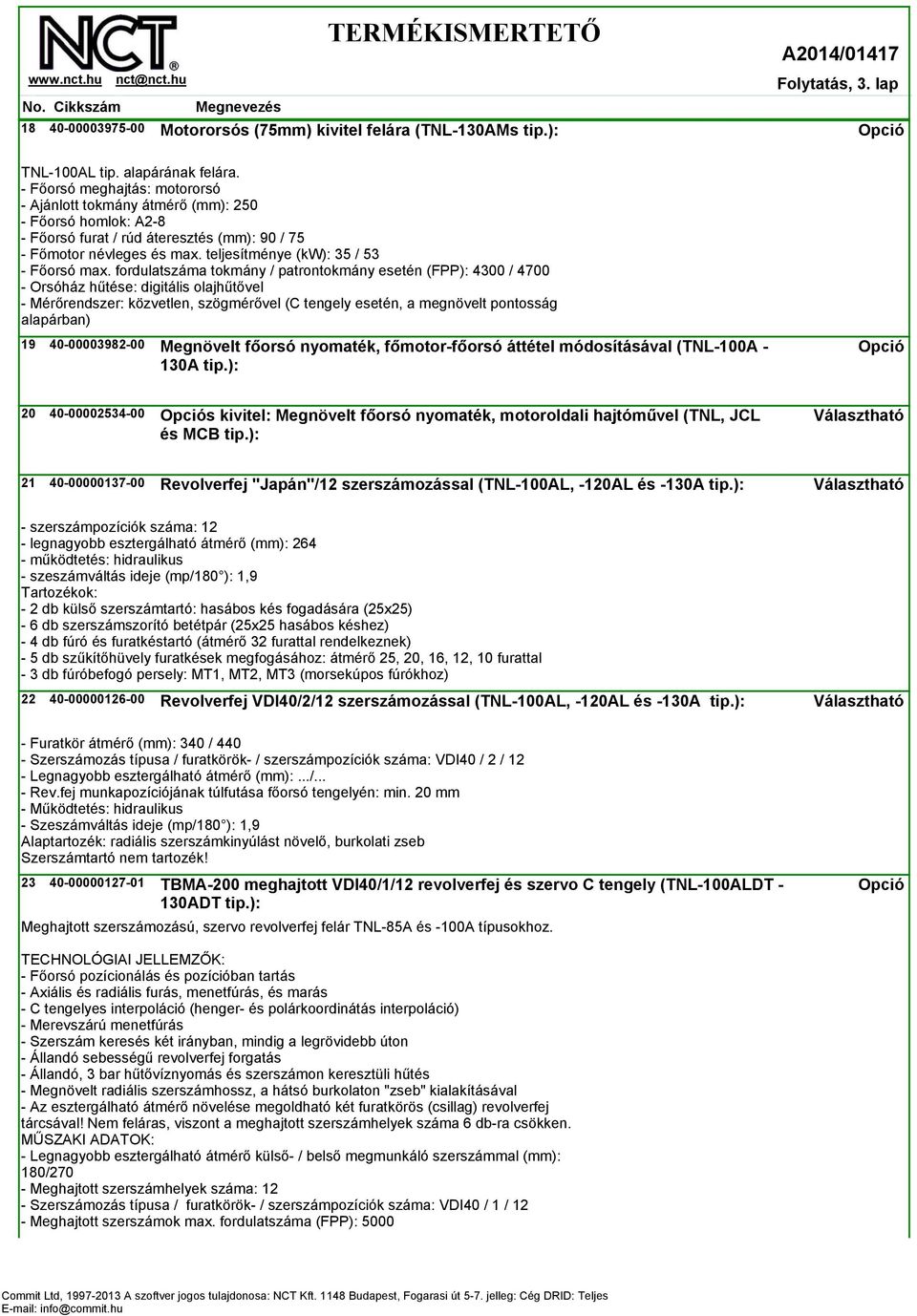

3 18 Folytatás, 3. lap Motororsós (75mm) kivitel felára (TNL-130AMs tip.): TNL-100AL tip. alapárának felára. - Főorsó meghajtás: motororsó - Ajánlott tokmány átmérő (mm): Főorsó homlok: A2-8 - Főorsó furat / rúd áteresztés (mm): 90 / 75 - Főmotor névleges és max. teljesítménye (kw): 35 / 53 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4300 / Orsóház hűtése: digitális olajhűtővel - Mérőrendszer: közvetlen, szögmérővel (C tengely esetén, a megnövelt pontosság alapárban) Megnövelt főorsó nyomaték, főmotor-főorsó áttétel módosításával (TNL-100A - 130A tip.): s kivitel: Megnövelt főorsó nyomaték, motoroldali hajtóművel (TNL, JCL Választható és MCB tip.): Revolverfej "Japán"/12 szerszámozással (TNL-100AL, -120AL és -130A tip.): Választható - szerszámpozíciók száma: 12 - legnagyobb esztergálható átmérő (mm): működtetés: hidraulikus - szeszámváltás ideje (mp/180 ): 1,9 ok: - 2 db külső szerszámtartó: hasábos kés fogadására (25x25) - 6 db szerszámszorító betétpár (25x25 hasábos késhez) - 4 db fúró és furatkéstartó (átmérő 32 furattal rendelkeznek) - 5 db szűkítőhüvely furatkések megfogásához: átmérő 25, 20, 16, 12, 10 furattal - 3 db fúróbefogó persely: MT1, MT2, MT3 (morsekúpos fúrókhoz) Revolverfej VDI40/2/12 szerszámozással (TNL-100AL, -120AL és -130A tip.): Választható - Furatkör átmérő (mm): 340 / Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI40 / 2 / 12 - Legnagyobb esztergálható átmérő (mm):.../... - Rev.fej munkapozíciójának túlfutása főorsó tengelyén: min. 20 mm - Működtetés: hidraulikus - Szeszámváltás ideje (mp/180 ): 1,9 Alaptartozék: radiális szerszámkinyúlást növelő, burkolati zseb Szerszámtartó nem tartozék! TBMA-200 meghajtott VDI40/1/12 revolverfej és szervo C tengely (TNL-100ALDT - 130ADT tip.): Meghajtott szerszámozású, szervo revolverfej felár TNL-85A és -100A típusokhoz. TECHNOLÓGIAI JELLEMZŐK: - Főorsó pozícionálás és pozícióban tartás - Axiális és radiális furás, menetfúrás, és marás - C tengelyes interpoláció (henger- és polárkoordinátás interpoláció) - Merevszárú menetfúrás - Szerszám keresés két irányban, mindig a legrövidebb úton - Állandó sebességű revolverfej forgatás - Állandó, 3 bar hűtővíznyomás és szerszámon keresztüli hűtés - Megnövelt radiális szerszámhossz, a hátsó burkolaton "zseb" kialakításával - Az esztergálható átmérő növelése megoldható két furatkörös (csillag) revolverfej tárcsával! Nem feláras, viszont a meghajtott szerszámhelyek száma 6 db-ra csökken. MŰSZAKI ADATOK: - Legnagyobb esztergálható átmérő külső- / belső megmunkáló szerszámmal (mm): 180/270 - Meghajtott szerszámhelyek száma: 12 - Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI40 / 1 / 12 - Meghajtott szerszámok max. fordulatszáma (FPP): 5000

4 Folytatás, 4. lap - Meghajtó motor tartós / max. teljesítménye (kw): 4 / 5,5 - Szerszámhajtó kuplung típusa: TOEM Revolverfej munkapozíciójának túlfutása főorsó tengelyén (mm): min.20 - Főorsó pozícionálási felbontás / pontosság: 0,002 / +/-0,01 - Revolverfej gyártója és típusa: BARUFFALDI TBMA Szerszámváltási sebesség (mp/180 ): 1,7 - Furatkör ármérő (mm): 340 mm FIGYELEM! Az alapár tartalmaz 6 db. zárókupakot. A hidraulikus főorsó fék és szerszámtartó nem tartozék! HEIMATEC (német gyártó) szerszámtartók külön megrendelhetők! Két furatkörös VDI40/2/12 revolverfejtárcsa felár, TBMA-200 tip revolverfejhez Választható (TNL-100ALDT-130ADT tip.): Megnövelt szolgáltatás csomag egy főorsós, TBMA típusú hajtott szerszámozású revolverfejhez: Megnövelt hajtott szerszám nyomaték, TBMA-200 revolverfejhez: Választható TBMA-160 meghajtott VDI30/1/12 revolverfej felára (TNL-100AL tip.): Jellemzőiben megegyezik a TBMA-200 VDI40 tip kiviteléhez, felára (árcsökkentő mértéke) ehhez képest lett meghatározva. Eltérések: - legnagyobb esztergálható átmérő (mm):.../... - gyártó és típus: BARUFFALDI TBMA szerszámváltási sebesség (mp/180 ): 1,6 - szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI30 / 1 / 12 - furatkör ármérő: 270 mm - meghajtott szerszámhelyek száma: 12 - meghajtott szerszámok max. fordulatszáma: 5000f/perc - meghajtó motor tartós / max. teljesítménye (kw): 2,2 / 3, Két furatkörös VDI30/12 revolverfejtárcsa felár, TBMA-160 tip revolverfejhez Választható (TNL-85ADT-100ADT tip.): Megnövelt, 16 szerszámhelyes VDI30/1/16 revolverfej felár (TNL-100AL - 130A tip.): Főorsó hidraulikus rögzítése (TNL és LT tip.): Megnövelt, C tengely pozícionálási pontosság közvetlen mérőrendszerrel (TNL, TA és TB tip.): Gépi működtetésű, átm. 210mm/8"/A2-6, hárompofás tokmány (TON-FOU): Választható Megnövelt tokmány méret, 10" hárompofás tokmány (TNL-100A és -AL tip.):

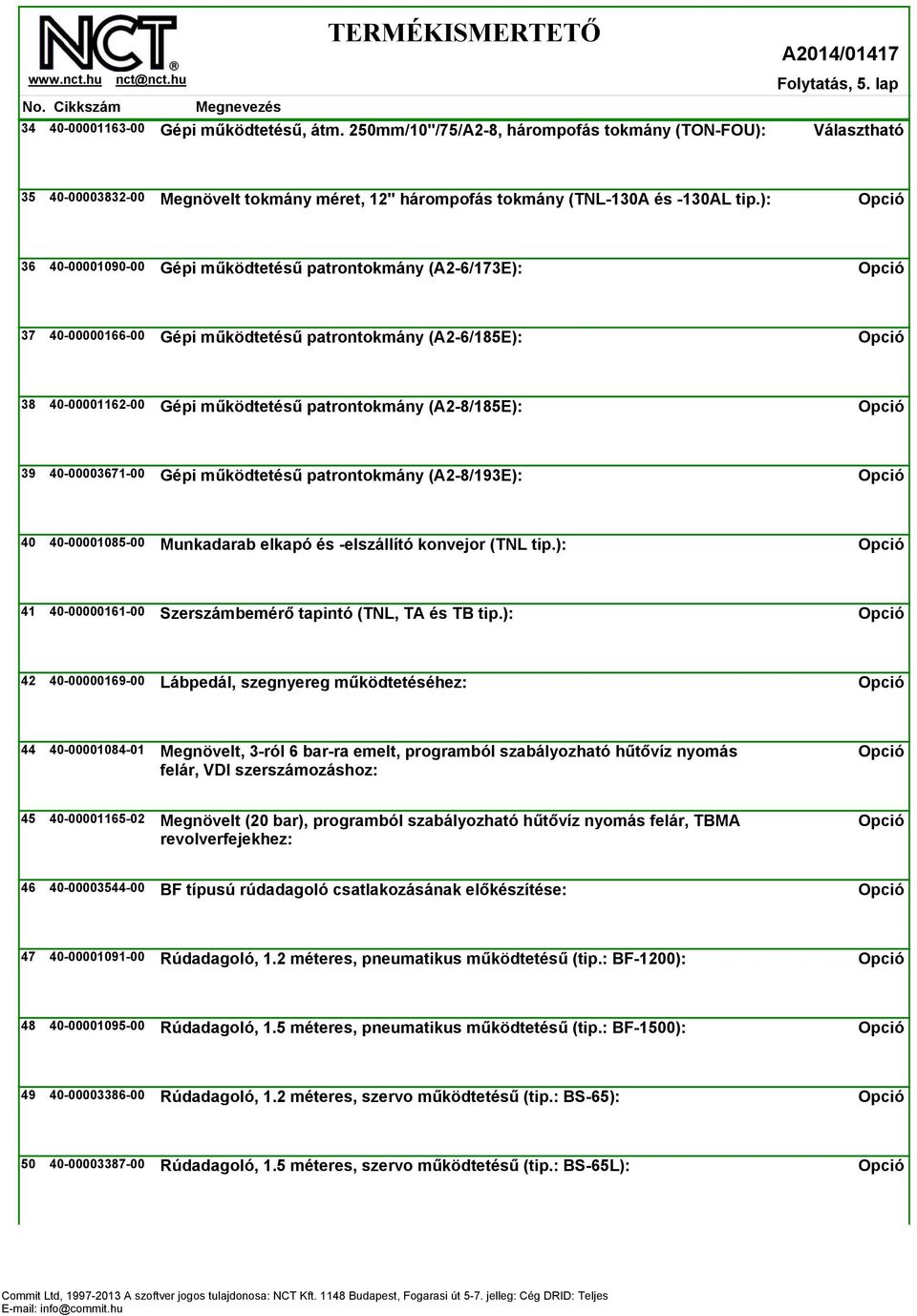

5 34 Folytatás, 5. lap Gépi működtetésű, átm. 250mm/10"/75/A2-8, hárompofás tokmány (TON-FOU): Választható Megnövelt tokmány méret, 12" hárompofás tokmány (TNL-130A és -130AL tip.): Gépi működtetésű patrontokmány (A2-6/173E): Gépi működtetésű patrontokmány (A2-6/185E): Gépi működtetésű patrontokmány (A2-8/185E): Gépi működtetésű patrontokmány (A2-8/193E): Munkadarab elkapó és -elszállító konvejor (TNL tip.): Szerszámbemérő tapintó (TNL, TA és TB tip.): Lábpedál, szegnyereg működtetéséhez: Megnövelt, 3-ról 6 bar-ra emelt, programból szabályozható hűtővíz nyomás felár, VDI szerszámozáshoz: Megnövelt (20 bar), programból szabályozható hűtővíz nyomás felár, TBMA revolverfejekhez: BF típusú rúdadagoló csatlakozásának előkészítése: Rúdadagoló, 1.2 méteres, pneumatikus működtetésű (tip.: BF-1200): Rúdadagoló, 1.5 méteres, pneumatikus működtetésű (tip.: BF-1500): Rúdadagoló, 1.2 méteres, szervo működtetésű (tip.: BS-65): Rúdadagoló, 1.5 méteres, szervo működtetésű (tip.: BS-65L):

6 51 Folytatás, 6. lap Szálvezető, BF-1500 tip. rúdadagolóhoz, átm. 51mm áteresztéssel (SUPPORTER): Szálvezető, BF-1500 tip. rúdadagolóhoz, átm. 64mm áteresztéssel (SUPPORTER): Szálvezető, BF-1500 tip. rúdadagolóhoz, átm. 74mm áteresztéssel (SUPPORTER): s kivitel: Egyedi igény szerinti szálvezetők, száladagolók és előgyártmány Választható adagolók illesztése: Kaparós forgácskihordó felár (TNL A, TGL tip.): HEIMATEC VDI40/180 /KH/TOEM200/ER32 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC VDI40/90 /KH/TOEM200/AX-R/ER32 fúró-maró szerszámtartó (Rsz.: ): HEIMATEC / 180 / ER32 patronhoz, szerelőkulcs készlet (Rsz ) HEIMATEC ER32 patronhoz, szerelőkulcs készlet (Rsz.: ) s kivitel: Álló és hajtott HEIMATECH szerszámtartók az NCT-től: Választható s kivitel: Egyedi kivitelű HEIMATECH axiális és radiális hajtott Választható szerszámtartók: s kivitel: Egyedi ellenőrző eszközök CNC esztergagépekhez: Választható N-2430E öntvényházas, szalagos olajleválasztó: Páraelszívó (TNL-85A - 130A, LT, JCL tip.): Hűtőfolyadék pisztoly esztergagépekhez felár (nyomógombos): Automatikus ajtó nyitás és zárás (TNL)

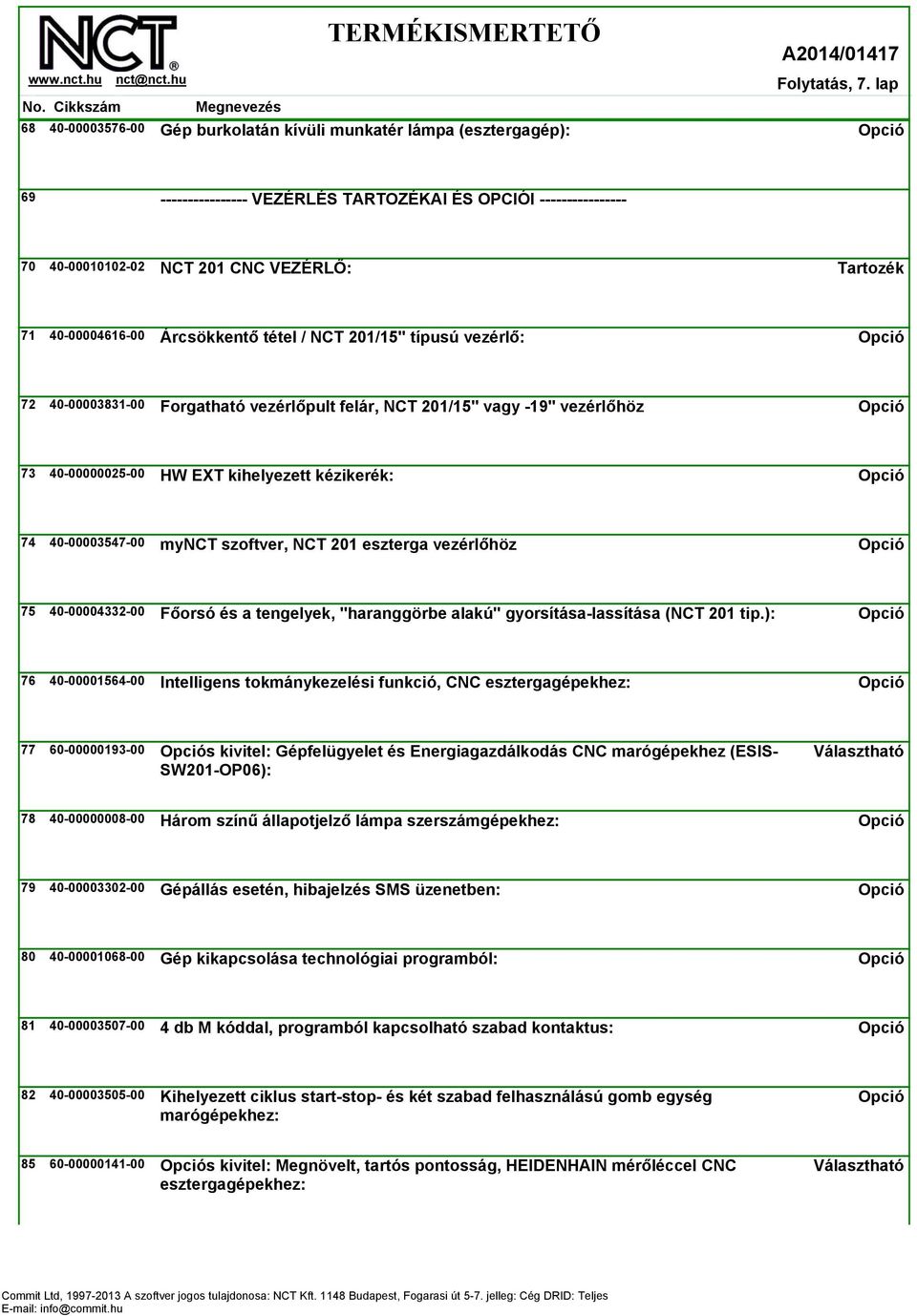

7 68 Folytatás, 7. lap Gép burkolatán kívüli munkatér lámpa (esztergagép): VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI NCT 201 CNC VEZÉRLŐ: Árcsökkentő tétel / NCT 201/15" típusú vezérlő: Forgatható vezérlőpult felár, NCT 201/15" vagy -19" vezérlőhöz HW EXT kihelyezett kézikerék: mynct szoftver, NCT 201 eszterga vezérlőhöz Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): Intelligens tokmánykezelési funkció, CNC esztergagépekhez: s kivitel: Gépfelügyelet és Energiagazdálkodás CNC marógépekhez (ESIS- Választható SW201-OP06): Három színű állapotjelző lámpa szerszámgépekhez: Gépállás esetén, hibajelzés SMS üzenetben: Gép kikapcsolása technológiai programból: db M kóddal, programból kapcsolható szabad kontaktus: Kihelyezett ciklus start-stop- és két szabad felhasználású gomb egység marógépekhez: s kivitel: Megnövelt, tartós pontosság, HEIDENHAIN mérőléccel CNC Választható esztergagépekhez:

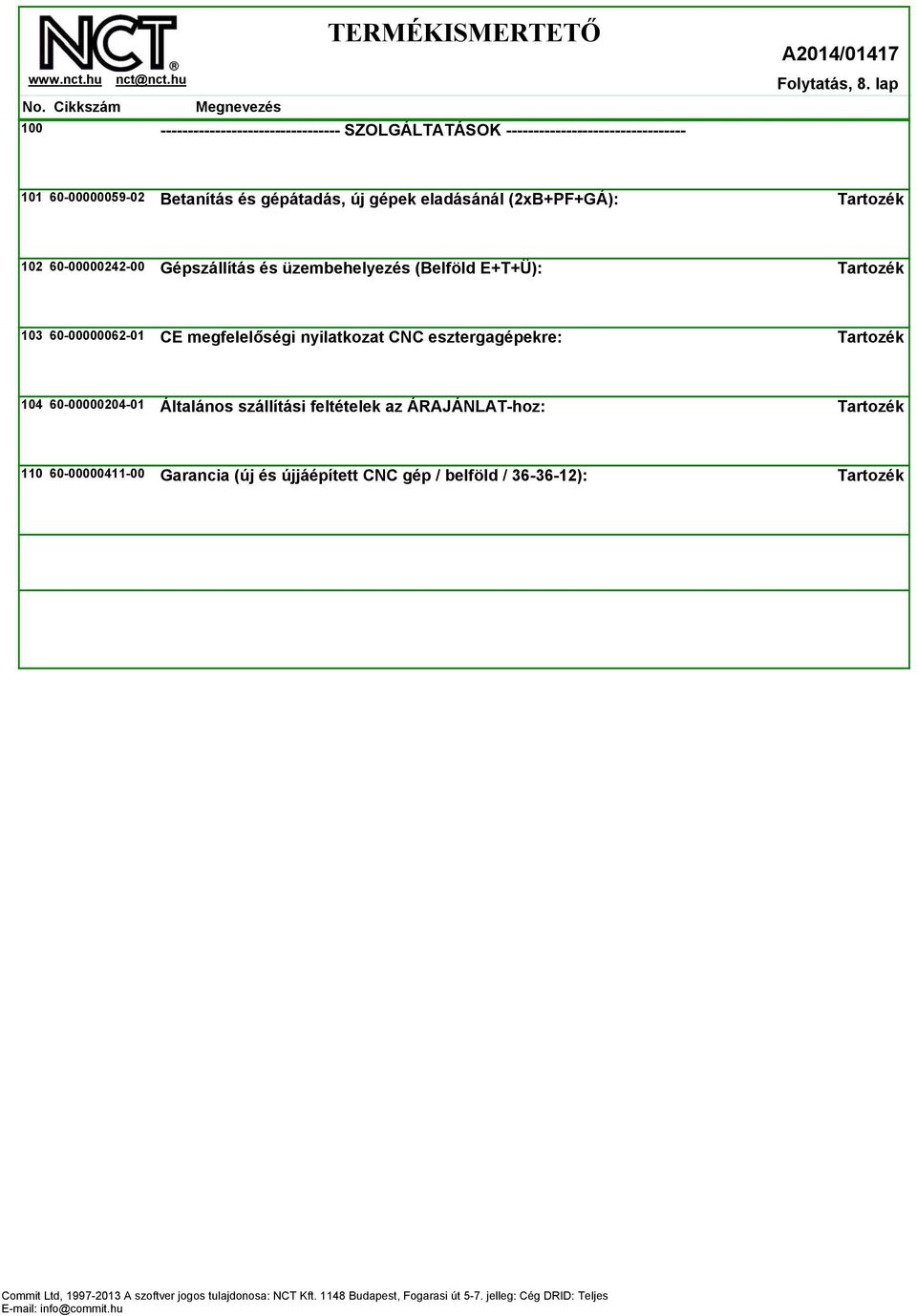

8 SZOLGÁLTATÁSOK Folytatás, 8. lap Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ): Gépszállítás és üzembehelyezés (Belföld E+T+Ü): CE megfelelőségi nyilatkozat CNC esztergagépekre: Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Garancia (új és újjáépített CNC gép / belföld / ):
