1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX TOPPER-NCT TCS-1500 és CNC esztergagépek 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Pénznem: USD, EURO, vagy Ft Finanszírozás: saját, részletfizetés, lízing, egyéb 1 Megjegyzések az Árajánlathoz: 10 TOPPER-NCT TCS típusú CNC esztergagép jellemzői: JELLEMZŐI: - Ferde ágyas, nagysebességű CNC esztergagép Vezetékek: - Szerelt, gördülő vezeték X és Z irányokban - Olajkenésű szánrendszer Golyósorsók: - Köszörült, dupla anyás golyósorsók - Olajkenésű golyósorsó anyák és csapágyazás Főmotor és főorsó: - Tartós zsírkenésű, és levegőhűtésű orsóház - Gépágyba visszafordított főmotor (kis helyigény) Revolverfej: - BARUFFALDI szervo revolverfej Telepítés: - Jobb oldalra, vagy gép mögé irányuló forgácskihordás - Teljesen zárt burkolat, CE megfelelés VEZÉRLÉS ÉS ELEKTRONIKA: - NCT 201 CNC esztergavezérlő, 19" érintőképernyős monitorral - Beépített vezérlőpult - NCT digitális AC szinkron szervo rendszer - AC aszinkron főhajtás, HPB főmotor - Hőcserélővel hűtött vezérlőszekrény - Fékezés hálózati visszatáplálással - Mérőrendszer: HEIDENHAIN ALAPTARTOZÉKOK: 1. Lábpedál, gépi tokmány vagy patrontokmány működtetéséhez 2. Kezelőpanelbe épített kézikerék 3. Hidraulikus működtetésű szegnyereg, 1 kszlt. forgócsúcs 4. Hidraulika szivattyú olajhűtővel, tokmány meghúzó és szegnyereg működtető rendszer 5. Láncos forgácskihordó és forgácstároló kocsi 6. Szintezőcsavar és talp 7. Munkatér lámpa 8. Háromszínű állapotjelző lámpa

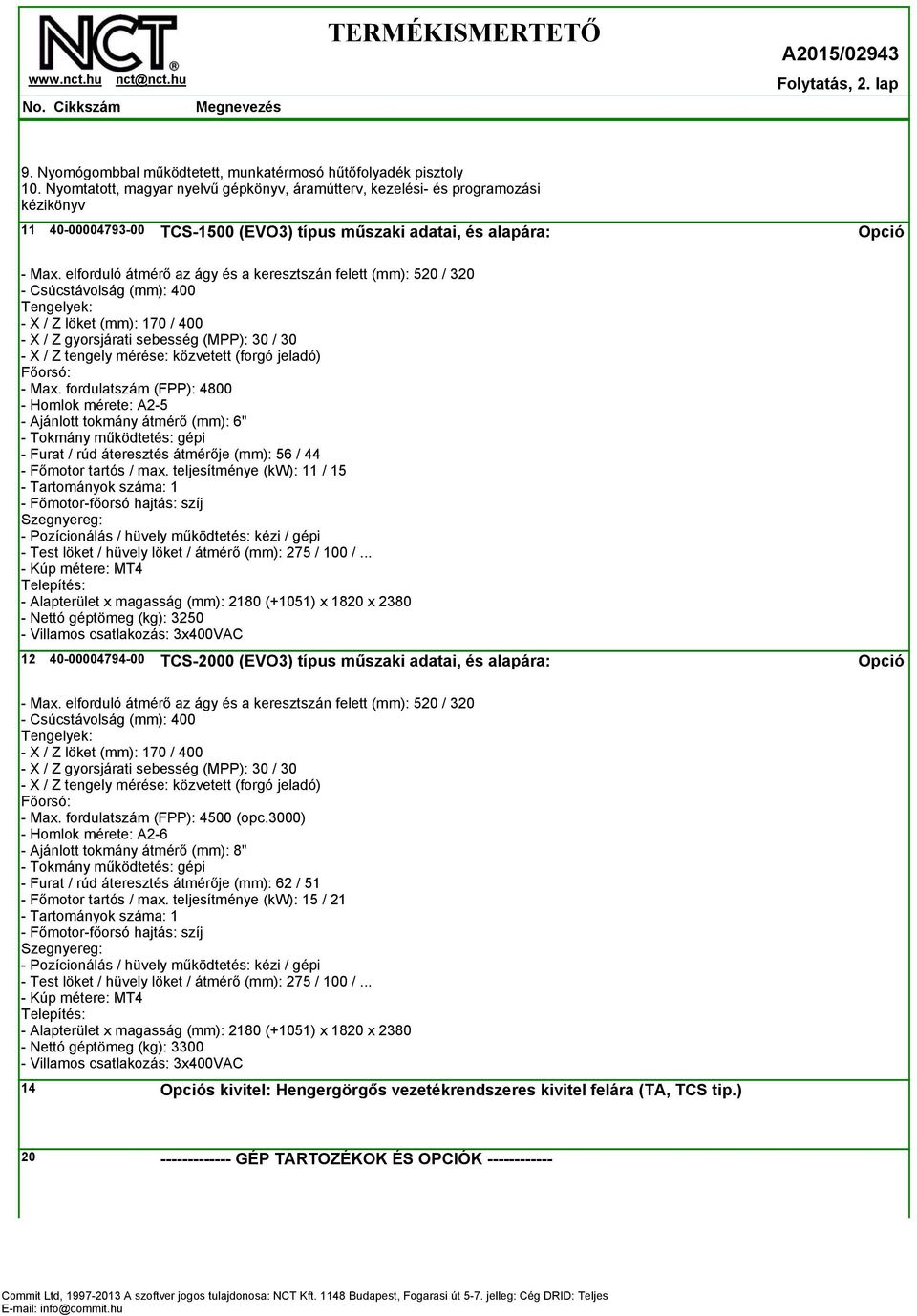

2 Folytatás, 2. lap 9. Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly 10. Nyomtatott, magyar nyelvű gépkönyv, áramútterv, kezelési- és programozási kézikönyv TCS-1500 (EVO3) típus műszaki adatai, és alapára: - Max. elforduló átmérő az ágy és a keresztszán felett (mm): 520 / Csúcstávolság (mm): 400 Tengelyek: - X / Z löket (mm): 170 / X / Z gyorsjárati sebesség (MPP): 30 / 30 - X / Z tengely mérése: közvetett (forgó jeladó) Főorsó: - Max. fordulatszám (FPP): Homlok mérete: A2-5 - Ajánlott tokmány átmérő (mm): 6" - Tokmány működtetés: gépi - Furat / rúd áteresztés átmérője (mm): 56 / 44 - Főmotor tartós / max. teljesítménye (kw): 11 / 15 - Tartományok száma: 1 - Főmotor-főorsó hajtás: szíj Szegnyereg: - Pozícionálás / hüvely működtetés: kézi / gépi - Test löket / hüvely löket / átmérő (mm): 275 / 100 /... - Kúp métere: MT4 Telepítés: - Alapterület x magasság (mm): 2180 (+1051) x 1820 x Nettó géptömeg (kg): Villamos csatlakozás: 3x400VAC TCS-2000 (EVO3) típus műszaki adatai, és alapára: - Max. elforduló átmérő az ágy és a keresztszán felett (mm): 520 / Csúcstávolság (mm): 400 Tengelyek: - X / Z löket (mm): 170 / X / Z gyorsjárati sebesség (MPP): 30 / 30 - X / Z tengely mérése: közvetett (forgó jeladó) Főorsó: - Max. fordulatszám (FPP): 4500 (opc.3000) - Homlok mérete: A2-6 - Ajánlott tokmány átmérő (mm): 8" - Tokmány működtetés: gépi - Furat / rúd áteresztés átmérője (mm): 62 / 51 - Főmotor tartós / max. teljesítménye (kw): 15 / 21 - Tartományok száma: 1 - Főmotor-főorsó hajtás: szíj Szegnyereg: - Pozícionálás / hüvely működtetés: kézi / gépi - Test löket / hüvely löket / átmérő (mm): 275 / 100 /... - Kúp métere: MT4 Telepítés: - Alapterület x magasság (mm): 2180 (+1051) x 1820 x Nettó géptömeg (kg): Villamos csatlakozás: 3x400VAC 14 s kivitel: Hengergörgős vezetékrendszeres kivitel felára (TA, TCS tip.) GÉP TARTOZÉKOK ÉS OPCIÓK

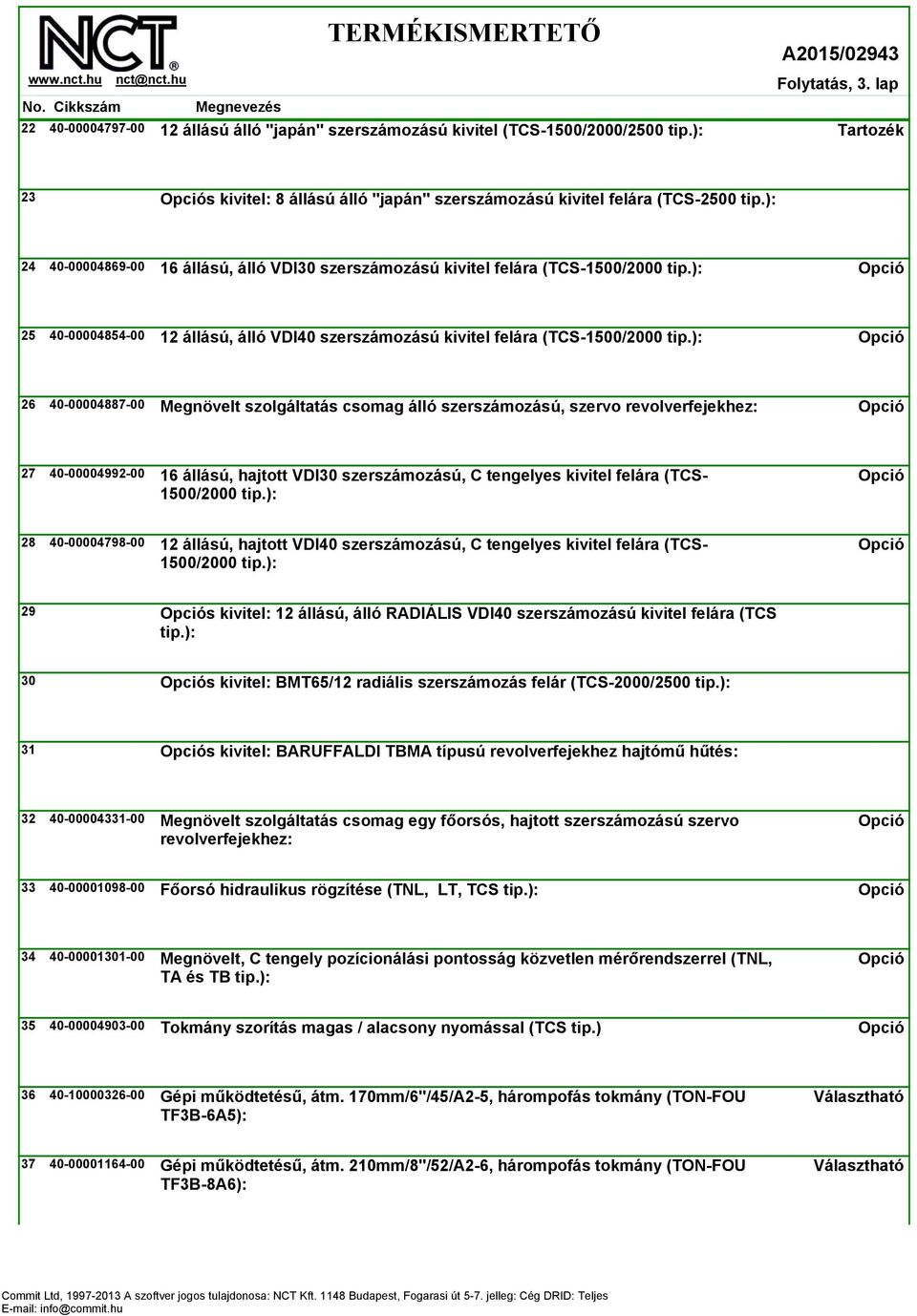

3 22 Folytatás, 3. lap állású álló "japán" szerszámozású kivitel (TCS-1500/2000/2500 tip.): 23 s kivitel: 8 állású álló "japán" szerszámozású kivitel felára (TCS-2500 tip.): állású, álló VDI30 szerszámozású kivitel felára (TCS-1500/2000 tip.): állású, álló VDI40 szerszámozású kivitel felára (TCS-1500/2000 tip.): Megnövelt szolgáltatás csomag álló szerszámozású, szervo revolverfejekhez: állású, hajtott VDI30 szerszámozású, C tengelyes kivitel felára (TCS- 1500/2000 tip.): állású, hajtott VDI40 szerszámozású, C tengelyes kivitel felára (TCS- 1500/2000 tip.): 29 s kivitel: 12 állású, álló RADIÁLIS VDI40 szerszámozású kivitel felára (TCS tip.): 30 s kivitel: BMT65/12 radiális szerszámozás felár (TCS-2000/2500 tip.): 31 s kivitel: BARUFFALDI TBMA típusú revolverfejekhez hajtómű hűtés: Megnövelt szolgáltatás csomag egy főorsós, hajtott szerszámozású szervo revolverfejekhez: Főorsó hidraulikus rögzítése (TNL, LT, TCS tip.): Megnövelt, C tengely pozícionálási pontosság közvetlen mérőrendszerrel (TNL, TA és TB tip.): Tokmány szorítás magas / alacsony nyomással (TCS tip.) Gépi működtetésű, átm. 170mm/6"/45/A2-5, hárompofás tokmány (TON-FOU Választható TF3B-6A5): Gépi működtetésű, átm. 210mm/8"/52/A2-6, hárompofás tokmány (TON-FOU Választható TF3B-8A6):

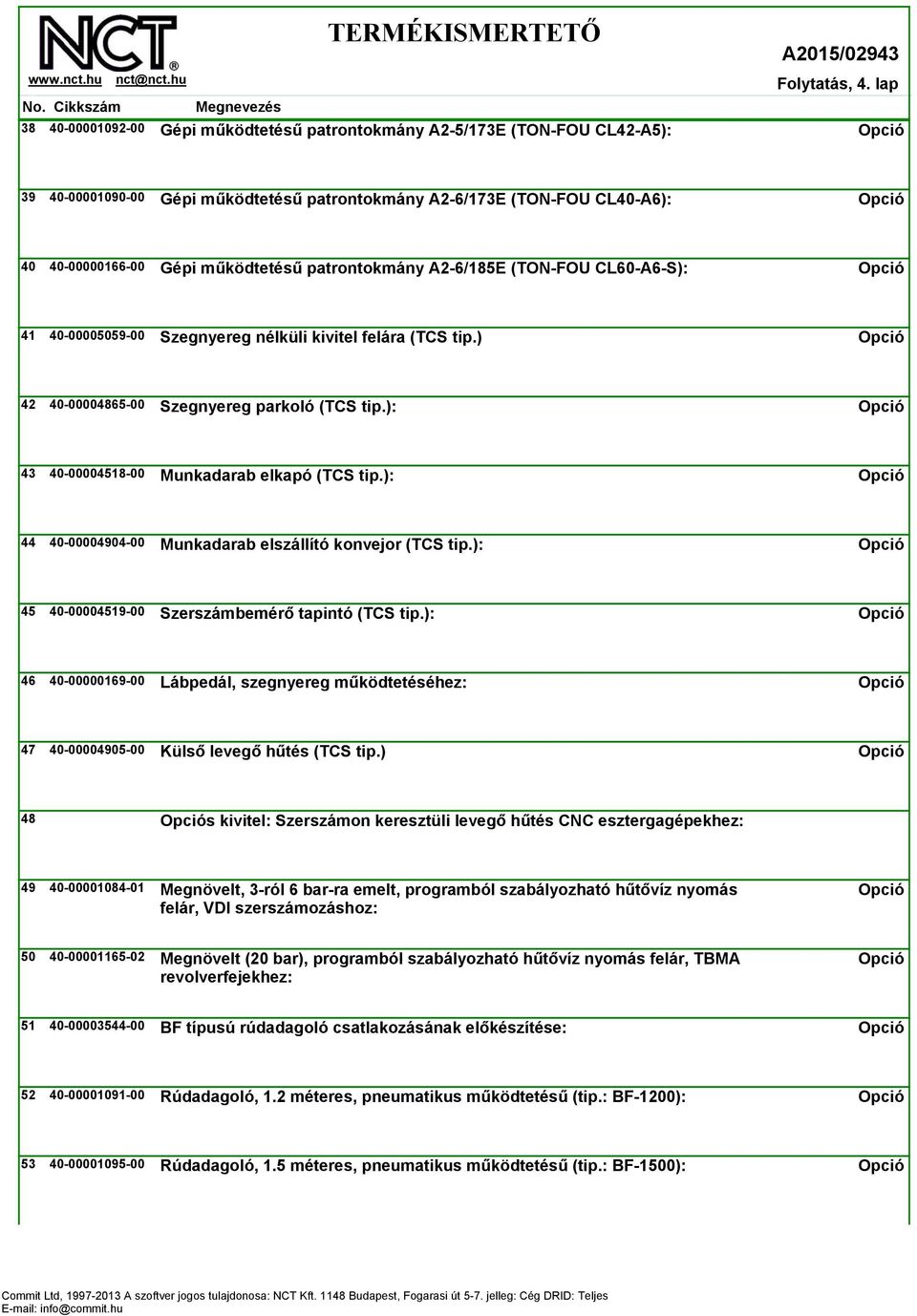

4 38 Folytatás, 4. lap Gépi működtetésű patrontokmány A2-5/173E (TON-FOU CL42-A5): Gépi működtetésű patrontokmány A2-6/173E (TON-FOU CL40-A6): Gépi működtetésű patrontokmány A2-6/185E (TON-FOU CL60-A6-S): Szegnyereg nélküli kivitel felára (TCS tip.) Szegnyereg parkoló (TCS tip.): Munkadarab elkapó (TCS tip.): Munkadarab elszállító konvejor (TCS tip.): Szerszámbemérő tapintó (TCS tip.): Lábpedál, szegnyereg működtetéséhez: Külső levegő hűtés (TCS tip.) 48 s kivitel: Szerszámon keresztüli levegő hűtés CNC esztergagépekhez: Megnövelt, 3-ról 6 bar-ra emelt, programból szabályozható hűtővíz nyomás felár, VDI szerszámozáshoz: Megnövelt (20 bar), programból szabályozható hűtővíz nyomás felár, TBMA revolverfejekhez: BF típusú rúdadagoló csatlakozásának előkészítése: Rúdadagoló, 1.2 méteres, pneumatikus működtetésű (tip.: BF-1200): Rúdadagoló, 1.5 méteres, pneumatikus működtetésű (tip.: BF-1500):

5 55 Folytatás, 5. lap Rúdadagoló, 1.2 méteres, szervo működtetésű (tip.: BS-65): Rúdadagoló, 1.5 méteres, szervo működtetésű (tip.: BS-65L): Szálvezető, BF, és BS-1500 tip. rúdadagolóhoz, átm. 51mm áteresztéssel (SUPPORTER): Rúdadagoló és szálvezető 3,2m/20-42mm (BARLOAD AUTO-42 tip.): Rúdadagoló és szálvezető 3,2m/20-42mm (BARLOAD VITO-42 tip.): Rúdadagoló és szálvezető 3,2m/20-51mm (BARLOAD VITO-51 tip.): Anti vibrációs egység (BARLOAD VITO és AUTO tip.) Megvezetőcsatorna készlet (plusz méretben) 3,2m/...mm (BARLOAD AUTO / VITO tip.): 63 s kivitel: Egyedi igény szerinti szálvezetők, száladagolók és előgyártmány adagolók illesztése: 65 s kivitel: felsőpályás munkadarab tároló, és adagoló CNC esztergagépkhez Automatikus ajtó nyitás és zárás (TNL) Páraelszívó (TNL-85A - 130A, TCS, LT, JCL tip.): Kaparós forgácskihordó felár (TNL A, TGL tip.): Forgácskihordás a gép mögé (TCS tip.): Választható 70 s kivitel: Álló és hajtott HEIMATECH szerszámtartók az NCT-től: 71 s kivitel: Egyedi kivitelű HEIMATECH axiális és radiális hajtott szerszámtartók:

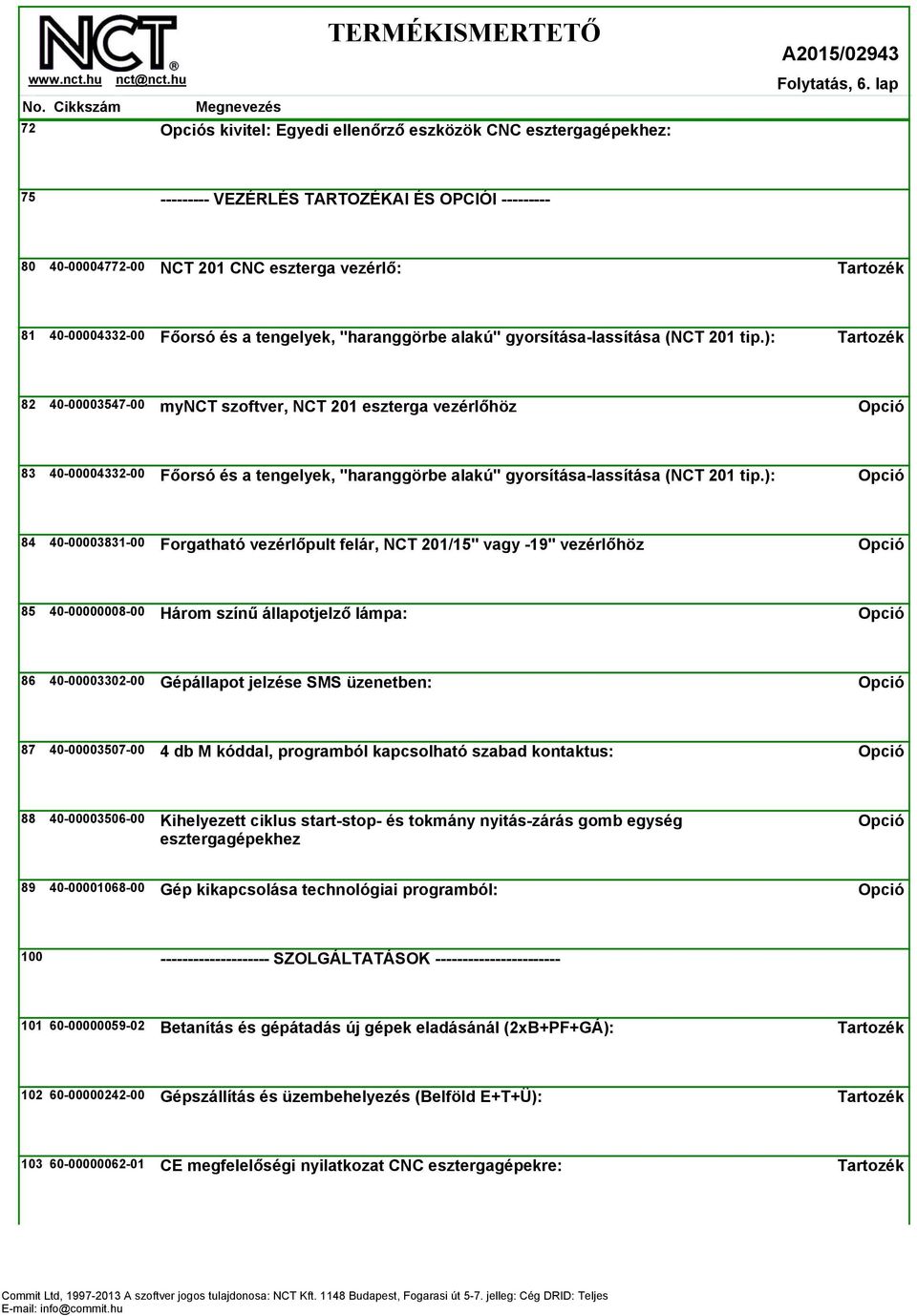

6 72 s kivitel: Egyedi ellenőrző eszközök CNC esztergagépekhez: Folytatás, 6. lap VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI NCT 201 CNC eszterga vezérlő: Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): mynct szoftver, NCT 201 eszterga vezérlőhöz Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): Forgatható vezérlőpult felár, NCT 201/15" vagy -19" vezérlőhöz Három színű állapotjelző lámpa: Gépállapot jelzése SMS üzenetben: db M kóddal, programból kapcsolható szabad kontaktus: Kihelyezett ciklus start-stop- és tokmány nyitás-zárás gomb egység esztergagépekhez Gép kikapcsolása technológiai programból: SZOLGÁLTATÁSOK Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): Gépszállítás és üzembehelyezés (Belföld E+T+Ü): CE megfelelőségi nyilatkozat CNC esztergagépekre:

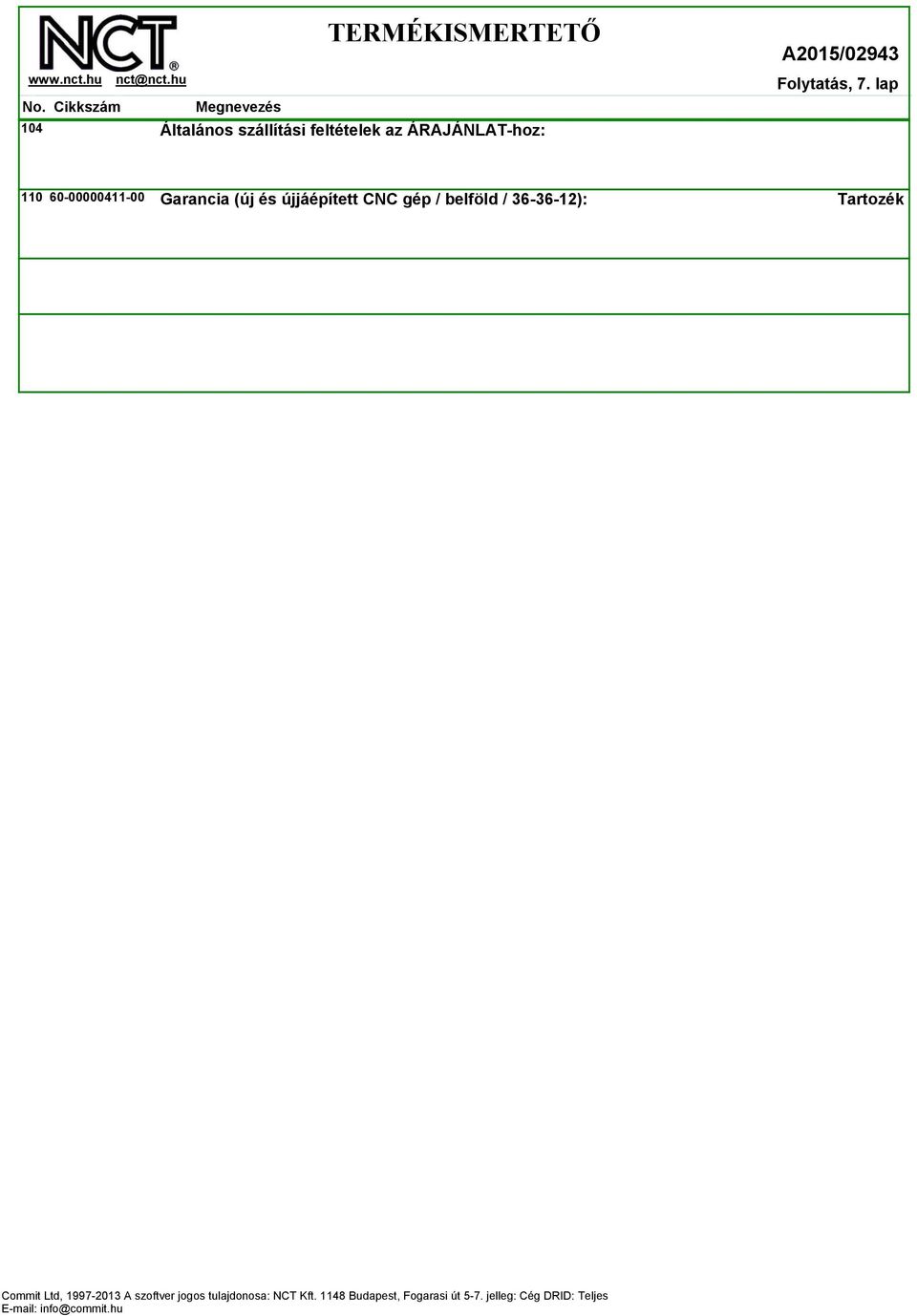

7 104 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Folytatás, 7. lap Garancia (új és újjáépített CNC gép / belföld / ):
