1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX EUROturn-12C (EVO3) nagysebességű CNC esztergagépek árlistája 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: EURO vagy Ft VTSZ: NC esztergálóközpont 1 Hasznos információk, akciók (ajánlathoz): EUROturn-12C (EVO3) ellenorsós CNC esztergagép jellemzői, műszaki adatai és alapára: JELLEMZŐI: - Ferdeágyas, ellenorsós, nagysebességű CNC esztergagép - Szerelt, gördülő vezeték X, Z és W irányokban - Előfeszített (játékmentes) golyósorsók - Központi hígzsírkenésű szánrendszer és golyósorsók - Tartós zsírkenésű orsóház - Precíziós golyósorsó és főorsó csapágyazás - Teljesen zárt burkolat, CE megfelelés - Kis helyigény, kompakt kialakítás VEZÉRLŐ ÉS ELEKTRONIKA: - NCT esztergavezérlő, felső konzolos vezérlőpult - Digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk MŰSZAKI ADATOK: Munkatér: - Legnagyobb / keresztszán felett elforduló átmérő (mm): 310 / Gyorsmenetek X/Z/W (m/perc): 13/30/30 - Munkatér löketek X/Z/W (mm): 140/425/435 - Főorsó homlokok min. távolsága (mm): Max. fordulatszám (ford/perc): Ajánlott tokmány átmérő (mm): Orsó első csapágy átm. (mm): 85 - Főmotor tartós teljesítménye (kw): 9 - Főorsó homlok: A2-5 - Rúd áteresztés: 44 mm Ellenorsó: - Max. fordulatszám (ford/perc): Ajánlott tokmány átmérő / patrontokmány patron típus (mm): 95 / 163E - Motor tartós / max. teljesítménye (kw): 2.1 / 3,2 - Ellenorsó tartós / max. nyomatéka (Nm): 12,3/19,1 - Orsó homlok mérete: A2-3

2 Folytatás, 2. lap - Furat- / max. patrom belső- / áteresztés (opc.) mérete (mm): 25 / 30 / 18 - Tokmány tisztítás: belső, nagynyomású levegővel Telepítés: - Alapterület x magasság (mm): 2580 x 2060 x Gép nettó tömege (kg): Villamos csatlakozás: 3x400VAC / 16 kw ALAPTARTOZÉKOK: 1. Szintezőcsavar és talp 2. Gép- és egyszínű állapotjelző lámpa 3. Komplett hűtőfolyadék rendszer 4. Forgácstároló tálca (forgácskihordó alkalmazása esetén nem tartozék) 5. Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly 6. Főorsó és az ellenorsó felett kialakított egyszerre programozható, csappal szabályozható hűtőfolyadék kivezetés 7. Ellenorsó tokmány tisztítás: programozható, belső, nagynyomású levegővel (FIGYELEM! teljesen áteresztős változat esetén ez a szolgáltatás nem megoldható!) 7 ********************** GÉP TARTOZÉKOK ÉS OPCIÓK ********************** w Meghajtott VDI16/1/12 szerszámozású revolverfej és szervo C tengely (EUROturn-12C tip.): - Meghajtott szerszámozású szervo revolverfej - Főorsó pozícionálás és pozícióban tartás, C tengelyes interpoláció (henger- és polárkoordinátás interpoláció), merevszárú menetfúrás. Műszaki adatok: - Legnagyobb esztergálható átmérő: 120 mm - Rev.fej munkapozíciójának túlfutása főorsó tengelyén: min. 20 mm - Pozícionálási felbontás: 0,002 - Pozícionálási pontosság: +/-0,01 Revolverfej: - Gyártó és típus: BARUFFALDI TBMA Szervo revolverfej, szerszám keresés két irányban mindig a legrövidebb úton - Szerszámváltási sebesség (mp/180 ): 2 - Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI16 / 1 /12 - Meghajtott szerszámhelyek száma: 12 - Meghajtott szerszámok max. fordulatszáma: 6000f/perc FIGYELEM! Az alapár tartalmazza a "Megnövelt 3 bar hűtővíznyomás" opciót és 6 db védőkupakot. Szerszámtartó nem tartozék! HEIMATEC (német gyártó) szerszámtartók külön megrendelhetők! w Meghajtott VDI20/1/8 szerszámozású revolverfej és szervo C tengely (EUROturn-12 tip.): - Meghajtott szerszámozású szervo revolverfej - Főorsó pozícionálás és pozícióban tartás, C tengelyes interpoláció (henger- és polárkoordinátás interpoláció), merevszárú menetfúrás. Műszaki adatok: - Legnagyobb esztergálható átmérő: 120 mm - Rev.fej munkapozíciójának túlfutása főorsó tengelyén: min. 20 mm - Pozícionálási felbontás: 0,002 - Pozícionálási pontosság: +/-0,01 Revolverfej: - Gyártó és típus: BARUFFALDI TBMA-100 Választható - Szervo revolverfej, szerszám keresés két irányban mindig a legrövidebb úton - Szerszámváltási sebesség (mp/180 ): 2 - Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI20 / 1 /8 - Meghajtott szerszámhelyek száma: 8 - Meghajtott szerszámok max. fordulatszáma: 6000f/perc

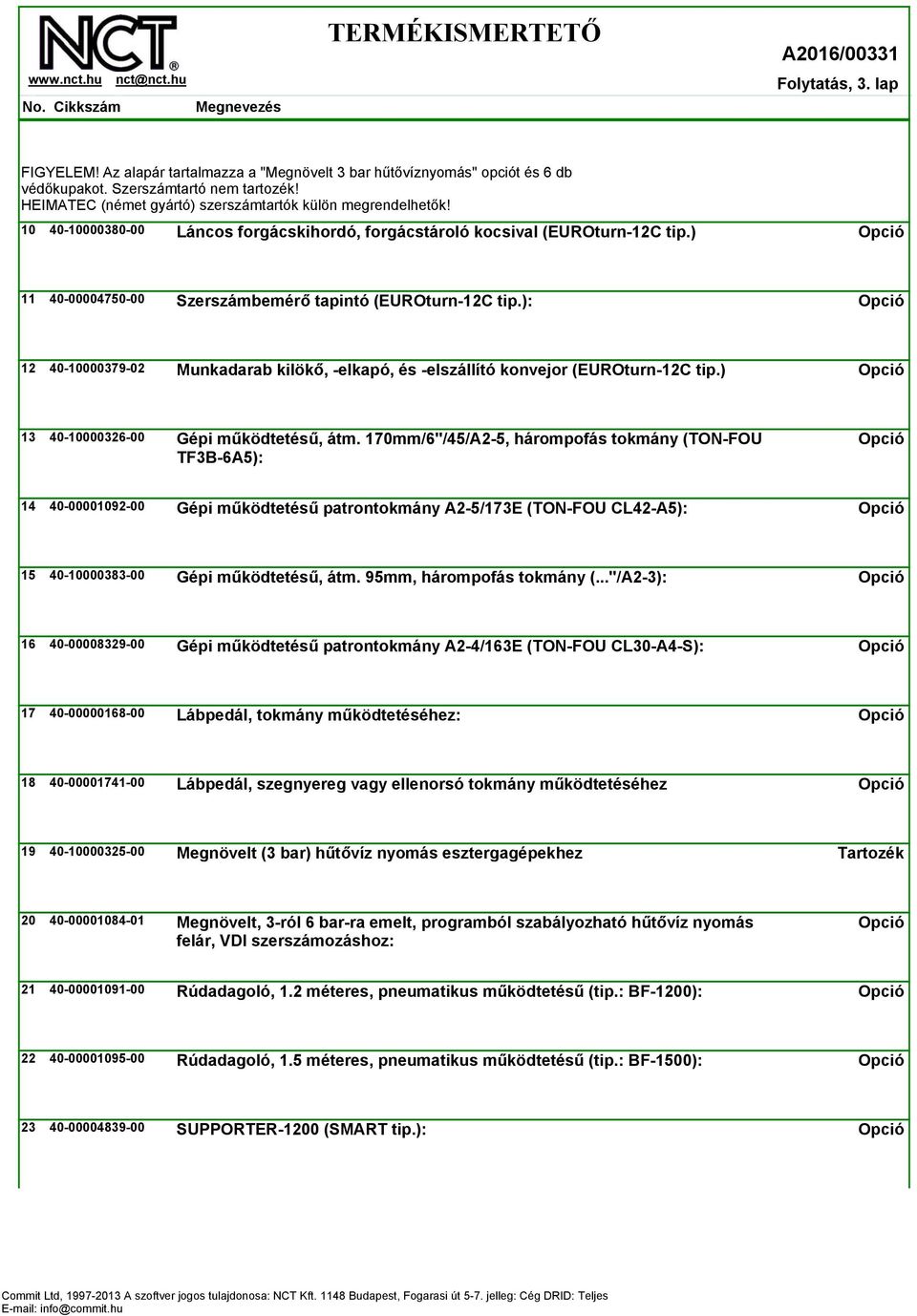

3 Folytatás, 3. lap FIGYELEM! Az alapár tartalmazza a "Megnövelt 3 bar hűtővíznyomás" opciót és 6 db védőkupakot. Szerszámtartó nem tartozék! HEIMATEC (német gyártó) szerszámtartók külön megrendelhetők! Láncos forgácskihordó, forgácstároló kocsival (EUROturn-12C tip.) Szerszámbemérő tapintó (EUROturn-12C tip.): Munkadarab kilökő, -elkapó, és -elszállító konvejor (EUROturn-12C tip.) Gépi működtetésű, átm. 170mm/6"/45/A2-5, hárompofás tokmány (TON-FOU TF3B-6A5): Gépi működtetésű patrontokmány A2-5/173E (TON-FOU CL42-A5): Gépi működtetésű, átm. 95mm, hárompofás tokmány (..."/A2-3): Gépi működtetésű patrontokmány A2-4/163E (TON-FOU CL30-A4-S): Lábpedál, tokmány működtetéséhez: Lábpedál, szegnyereg vagy ellenorsó tokmány működtetéséhez Megnövelt (3 bar) hűtővíz nyomás esztergagépekhez Megnövelt, 3-ról 6 bar-ra emelt, programból szabályozható hűtővíz nyomás felár, VDI szerszámozáshoz: Rúdadagoló, 1.2 méteres, pneumatikus működtetésű (tip.: BF-1200): Rúdadagoló, 1.5 méteres, pneumatikus működtetésű (tip.: BF-1500): SUPPORTER-1200 (SMART tip.):

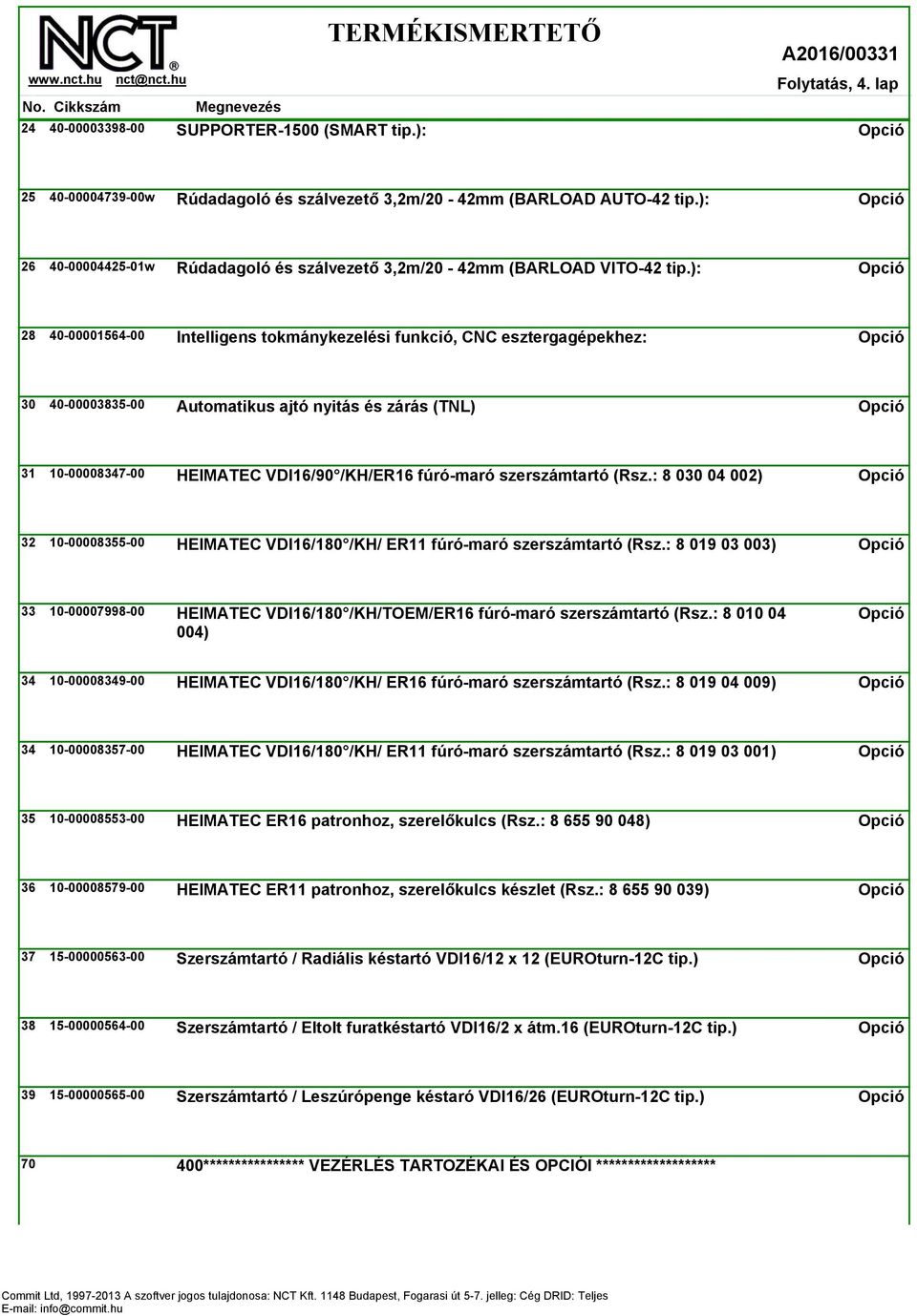

4 24 Folytatás, 4. lap SUPPORTER-1500 (SMART tip.): w Rúdadagoló és szálvezető 3,2m/20-42mm (BARLOAD AUTO-42 tip.): w Rúdadagoló és szálvezető 3,2m/20-42mm (BARLOAD VITO-42 tip.): Intelligens tokmánykezelési funkció, CNC esztergagépekhez: Automatikus ajtó nyitás és zárás (TNL) HEIMATEC VDI16/90 /KH/ER16 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC VDI16/180 /KH/ ER11 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC VDI16/180 /KH/TOEM/ER16 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC VDI16/180 /KH/ ER16 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC VDI16/180 /KH/ ER11 fúró-maró szerszámtartó (Rsz.: ) HEIMATEC ER16 patronhoz, szerelőkulcs (Rsz.: ) HEIMATEC ER11 patronhoz, szerelőkulcs készlet (Rsz.: ) Szerszámtartó / Radiális késtartó VDI16/12 x 12 (EUROturn-12C tip.) Szerszámtartó / Eltolt furatkéstartó VDI16/2 x átm.16 (EUROturn-12C tip.) Szerszámtartó / Leszúrópenge késtaró VDI16/26 (EUROturn-12C tip.) **************** VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI *******************

5 80 Folytatás, 5. lap NCT 201 CNC eszterga vezérlő: mynct szoftver, NCT 201 eszterga vezérlőhöz Többcsatornás vezérlés felára (NCT 201 tip.): w Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201/202 tip.): w Három színű állapotjelző lámpa: Gép kikapcsolása technológiai programból: ************************** SZOLGÁLTATÁSOK ***************************** Felszerszámozás (ajánlathoz): Választható Gépszállítás és üzembehelyezés (Belföld E+T+Ü): Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): 104 CE megfelelőségi nyilatkozat CNC esztergagépekre: 105 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: 110 Garancia (új és újjáépített CNC gép / belföld / 24/36-24/36-12): 111 Megjegyzések az Árajánlathoz:
