1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX CHMER G-32, G43, G53 és G64 típusú CNC huzalszikra forgácsológép 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel 12 hónap Fizetés: Fizetési pénznem: USD, Ft vagy EURO Finanszírozás: saját, lízing, egyéb Ajánlat érvényessége: 30 nap 1 Megjegyzések az Árajánlathoz: 5 CHMER G32, G43, G53 és G64 tip. CNC huzalszikra forgácsológép jellemzői: - Öntvény ágy és szánszerkezet - Három részből álló kialakítás - Szerelt lineáris vezeték minden tengelyen - Víznyomásos hűtés az F, elárasztásos hűtésű az S kivitel. Vezérlés: - 15" színes TFT kijelző - RS232, USB, ETHERNET, LAN adatátvitel - Egyidőben vezérelt tengelyek X, Y, Z, U, V - Felbontás: 0,001 - Méret / tömeg: 820 x 600 x 1800 mm / 450 kg Generátor: - MOS tranzisztoros - Max. kimeneti áramerősség: 25 A Hűtőfolyadék rendszer: - Kapacitás (F tip.): 340 L - Szűrő: papír - Hőmérséklet és vezetőképesség ellenőrzés: autómatikus Generátor: - Max. kimeneti áramerősség (A): 25 ok: - Papírszűrő - Ion gyanta - Öblítő fúvóka - 2 db. gyémánt huzal vezető ( 0,26mm) - 1 db. gyémánt huzal vezető szerelő készülék - 2 db. érintkező - OV áramkör - 1 tekercs átm 0.25 x 5kg rézhuzal - Z tengely ütközés védelme - Hűtőfolyadék hűtő berendezés - Szerszámkészlet

2 Folytatás, 2. lap - Transzformátor + AVR CHMER G32F tip. műszaki adatai és alapára: - X / Y löket (mm): 360 / Munkadarab max. mérete (mm): 745 x 560 x Munkadarab max. tömege (kg): Alapterület x magasság (mm): 2300 x 2130 x Nettó géptömeg (kg): CHMER G43F tip. műszaki adatai és alapára: - X / Y löket (mm): 400 / Munkadarab max. mérete (mm): 745 x 600 x Munkadarab max. tömege (kg): Alapterület x magasság (mm): 2200 x 2260 x Nettó géptömeg (kg): CHMER G53F tip. műszaki adatai és alapára: - X / Y löket (mm): 500 / Munkadarab max. mérete (mm): 845 x 600 x Munkadarab max. tömege (kg): Alapterület x magasság (mm): 2290 x 2270 x Nettó géptömeg (kg): CHMER G64F tip. műszaki adatai és alapára: - X / Y löket (mm): 600 / U / V / Z löket (mm): 100 / 100 / Munkadarab max. mérete (mm): 930 x 700 x Munkadarab max. tömege (kg): Max. vágható szög: +/- 21 / 100 mm - Alapterület x magasság (mm): 3500 x 3000 x 21200

3 Folytatás, 3. lap - Nettó géptömeg (kg): CHMER G32S típus felára (elárasztásos kivitel) CHMER G43S típus felára (elárasztásos kivitel) CHMER G53S típus felára (elárasztásos kivitel): CHMER G64S típus felára (elárasztásos kivitel) Megnövelt, tartós pontosság az X és Y tengelyen (CM-G32 tip.) Megnövelt, tartós pontosság az X és Y tengelyen (CM-G43 tip.) Megnövelt, tartós pontosság az X és Y tengelyen (CM-G53 tip.) Megnövelt, tartós pontosság az X és Y tengelyen (CM-G64 tip.) AWT automata huzal befűző egység (A, G, GX, RX tip.) Megnövelt Z tengely löket (G64 tip.) Hűtőfolyadék hűtő (1,5 t), keringető szivattyúval (G32F, -43F, -53F tip.) Hűtőfolyadék hűtő (2 t), keringető szivattyúval (G32S, -43S, -53S, -64F, -64S tip.) Huzal aprító egység (CM, AW, RX tip.) Jumbo (30 kg), huzal adagoló egység (CM, AW tip.) ,1 mm huzalátmérő fogadó egység (CM, AW, RX tip.)

4 31 Folytatás, 4. lap Papírszűrő (CM, AW, RX tip.) Gyémánt, alsó és felső huzalvezető készlet (CM, AW, RX tip.): Gyémánt, alsó huzalvezető AWT-hez (CM, AW, RX tip.): kg x 0,2 vagy 0,25 vagy 0,3mm huzal (CM, AW tip.) kg x 0,15mm huzal (CM, AW tip.) kg x 0,1mm x 6 tekercs huzal (CM, AW tip.) ZC-3550 satu tartó (CM, AW tip.) GC rögzítő szett (CM, AW tip.) Alsó és felső fúvóka szett (CM, AW tip.) Elektromos érintkező (CM, AW tip.) Alsó és felső kerámia szigetelő lap szett (CM, AW tip.) Ion gyanta 3 liter (CM tip.) liter K200 tisztítószer (CM, AW tip.) CHMER vezérlő: Kihelyezett, forgatható vezérlőpult felár (CHMER tip.) Érintő képernyős kivitel (CM, AW tip.)

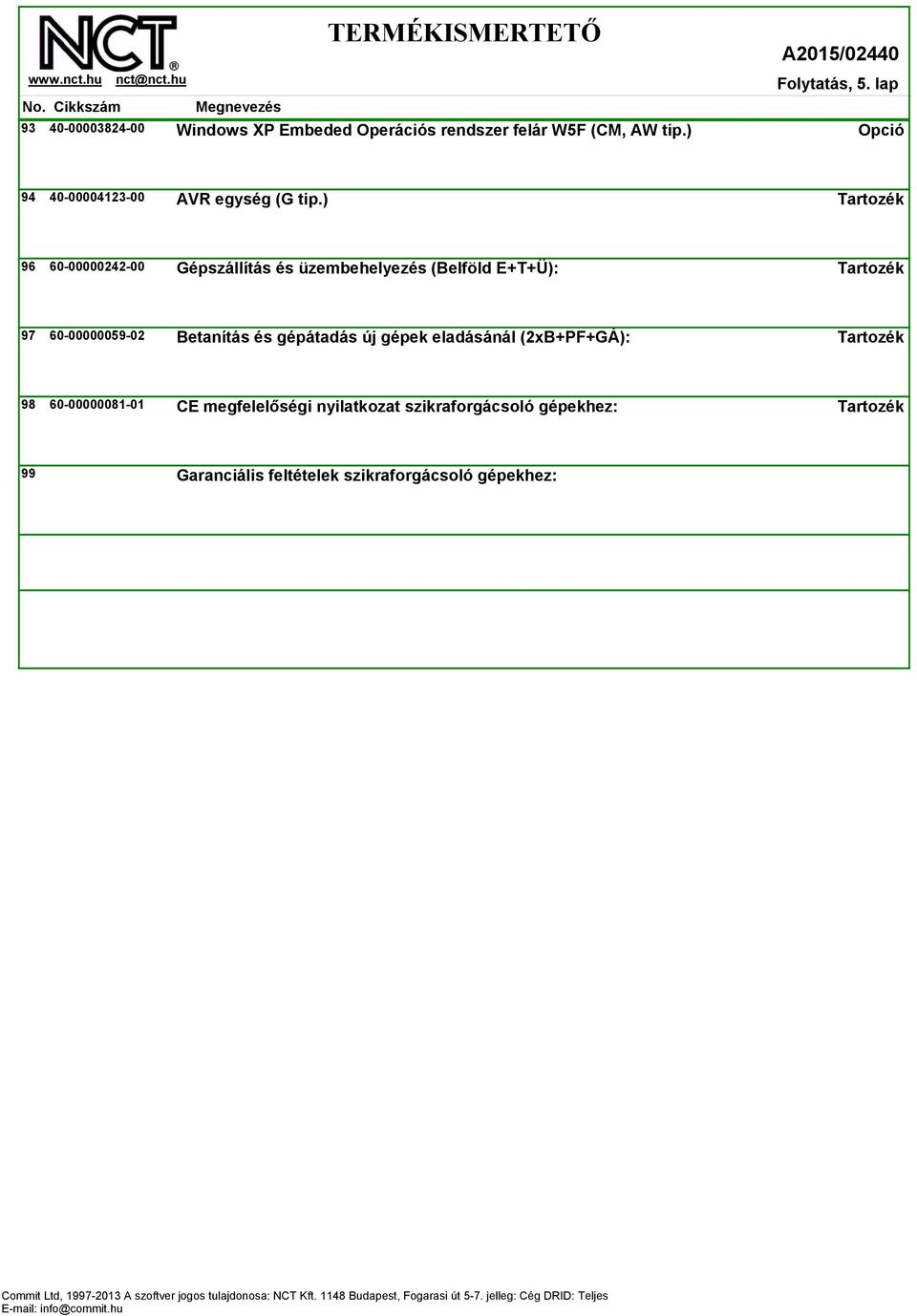

5 93 Folytatás, 5. lap Windows XP Embeded Operációs rendszer felár W5F (CM, AW tip.) AVR egység (G tip.) Gépszállítás és üzembehelyezés (Belföld E+T+Ü): Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): CE megfelelőségi nyilatkozat szikraforgácsoló gépekhez: 99 Garanciális feltételek szikraforgácsoló gépekhez:
