FÜGGÔLEGES MEGMUNKÁLÓ KÖZPONT

Átírás

1 FÜGGÔLEGES MEGMUNKÁLÓ KÖZPONT

2 MUNKAASZTAL: X/Y/Z ELMOZDULÁS: A.T.C.: GÉP ALAPTERÜLET forgácsszállító/kihordó szalaggal: A GÉP SÚLYA: GENOVA 20-AS TÍPUSÚ SZERSZÁMTÁR ATC. Karos típusú automatikus szerszámcserélõ rendszer, egy kétkaros A.T.C mechanizmus illetve egy 24 vagy 40 darabos szerszámtár kombinációja, a szerszámok könnyen és gyorsan kivehetõk és berakhatók a legrövidebb útvonalon, kétirányú, tetszõleges.

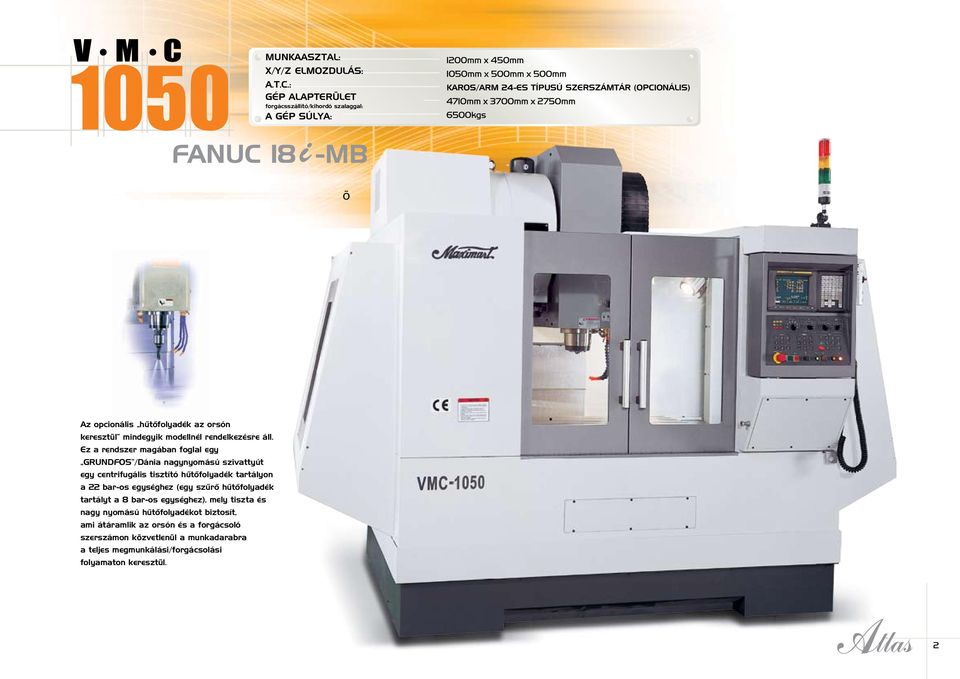

3 MUNKAASZTAL: X/Y/Z ELMOZDULÁS: A.T.C.: GÉP ALAPTERÜLET forgácsszállító/kihordó szalaggal: A GÉP SÚLYA: KAROS/ARM 24-ES TÍPUSÚ SZERSZÁMTÁR (OPCIONÁLIS) õ Az opcionális hûtõfolyadék az orsón keresztül mindegyik modellnél rendelkezésre áll. Ez a rendszer magában foglal egy GRUNDFOS /Dánia nagynyomású szivattyút egy centrifugális tisztító hûtõfolyadék tartályon a 22 bar-os egységhez (egy szûrõ hûtõfolyadék tartályt a 8 bar-os egységhez), mely tiszta és nagy nyomású hûtõfolyadékot biztosít, ami átáramlik az orsón és a forgácsoló szerszámon közvetlenül a munkadarabra a teljes megmunkálási/forgácsolási folyamaton keresztül.

4 MUNKAASZTAL: X/Y/Z ELMOZDULÁS: A.T.C.: GÉP ALAPTERÜLET forgácsszállító/kihordó szalaggal: A GÉP SÚLYA: KAROS/ARM 24-ES TÍPUSÚ SZERSZÁMTÁR ATC. Opcionális láncos típusú 32 szerszámos ATC rendszer a VMC-1320/1520-hoz BT#50 orsóval.

5 MÉRETEK Teljes digitális CNC rendszer választék

6 ASZTALOK ÉS SZERSZÁMTARTÓK ASZTAL (KI)HÚZÓ CSAP/PECEK SZERSZÁMBEFOGÓ

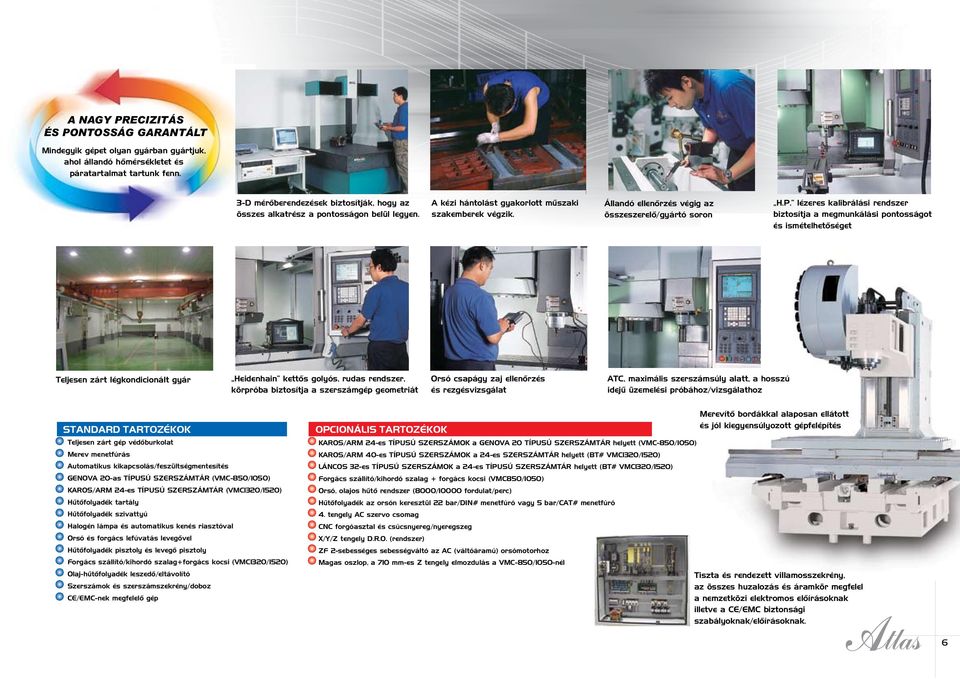

7 A NAGY PRECIZITÁS ÉS PONTOSSÁG GARANTÁLT Mindegyik gépet olyan gyárban gyártjuk, ahol állandó hõmérsékletet és páratartalmat tartunk fenn. 3-D mérõberendezések biztosítják, hogy az összes alkatrész a pontosságon belül legyen. A kézi hántolást gyakorlott mûszaki szakemberek végzik. Állandó ellenõrzés végig az összeszerelõ/gyártó soron H.P. lézeres kalibrálási rendszer biztosítja a megmunkálási pontosságot és ismételhetõséget Teljesen zárt légkondicionált gyár Heidenhain kettõs golyós, rudas rendszer, körpróba biztosítja a szerszámgép geometriát Orsó csapágy zaj ellenõrzés és rezgésvizsgálat ATC, maximális szerszámsúly alatt, a hosszú idejû üzemelési próbához/vizsgálathoz STANDARD TARTOZÉKOK Teljesen zárt gép védõburkolat Merev menetfúrás Automatikus kikapcsolás/feszültségmentesítés GENOVA 20-as TÍPUSÚ SZERSZÁMTÁR (VMC-850/1050) KAROS/ARM 24-es TÍPUSÚ SZERSZÁMTÁR (VMC1320/1520) Hûtõfolyadék tartály Hûtõfolyadék szivattyú Halogén lámpa és automatikus kenés riasztóval Orsó és forgács lefúvatás levegõvel Hûtõfolyadék pisztoly és levegõ pisztoly Forgács szállító/kihordó szalag+forgács kocsi (VMC1320/1520) Olaj-hûtõfolyadék leszedõ/eltávolító Szerszámok és szerszámszekrény/doboz CE/EMC-nek megfelelõ gép OPCIONÁLIS TARTOZÉKOK KAROS/ARM 24-es TÍPUSÚ SZERSZÁMOK a GENOVA 20 TÍPUSÚ SZERSZÁMTÁR helyett (VMC-850/1050) KAROS/ARM 40-es TÍPUSÚ SZERSZÁMOK a 24-es SZERSZÁMTÁR helyett (BT# VMC1320/1520) LÁNCOS 32-es TÍPUSÚ SZERSZÁMOK a 24-es TÍPUSÚ SZERSZÁMTÁR helyett (BT# VMC1320/1520) Forgács szállító/kihordó szalag + forgács kocsi (VMC850/1050) Orsó, olajos hûtõ rendszer (8000/10000 fordulat/perc) Hûtõfolyadék az orsón keresztül 22 bar/din# menetfúró vagy 5 bar/cat# menetfúró 4. tengely AC szervo csomag CNC forgóasztal és csúcsnyereg/nyeregszeg X/Y/Z tengely D.R.O. (rendszer) ZF 2-sebességes sebességváltó az AC (váltóáramú) orsómotorhoz Magas oszlop, a 710 mm-es Z tengely elmozdulás a VMC-850/1050-nél Merevítõ bordákkal alaposan ellátott és jól kiegyensúlyozott gépfelépítés Tiszta és rendezett villamosszekrény, az összes huzalozás és áramkör megfelel a nemzetközi elektromos elõírásoknak illetve a CE/EMC biztonsági szabályoknak/elõírásoknak.

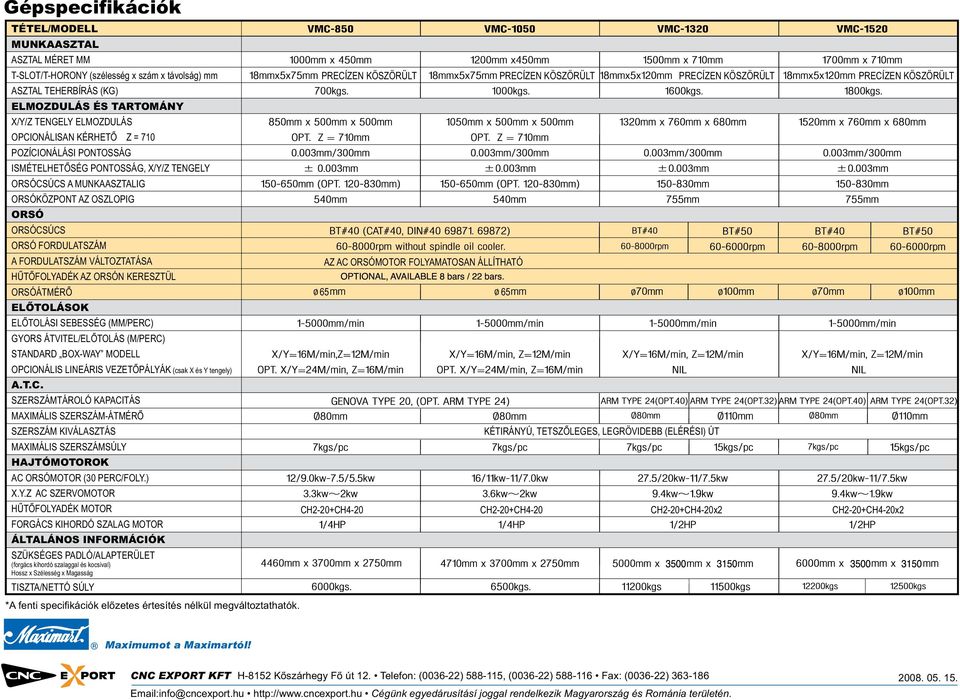

8 Gépspecifikációk TÉTEL/MODELL MUNKAASZTAL ASZTAL MÉRET MM T-SLOT/T-HORONY (szélesség x szám x távolság) mm ASZTAL TEHERBÍRÁS (KG) ELMOZDULÁS ÉS TARTOMÁNY X/Y/Z TENGELY ELMOZDULÁS OPCIONÁLISAN KÉRHETŐ Z = 710 POZÍCIONÁLÁSI PONTOSSÁG ISMÉTELHETŐSÉG PONTOSSÁG, X/Y/Z TENGELY ORSÓCSÚCS A MUNKAASZTALIG ORSÓKÖZPONT AZ OSZLOPIG ORSÓ ORSÓCSÚCS ORSÓ FORDULATSZÁM A FORDULATSZÁM VÁLTOZTATÁSA HŰTŐFOLYADÉK AZ ORSÓN KERESZTÜL ORSÓÁTMÉRŐ ELŐTOLÁSOK ELŐTOLÁSI SEBESSÉG (MM/PERC) GYORS ÁTVITEL/ELŐTOLÁS (M/PERC) STANDARD BOX-WAY MODELL OPCIONÁLIS LINEÁRIS VEZETŐPÁLYÁK (csak X és Y tengely) A.T.C. SZERSZÁMTÁROLÓ KAPACITÁS MAXIMÁLIS SZERSZÁM-ÁTMÉRŐ SZERSZÁM KIVÁLASZTÁS MAXIMÁLIS SZERSZÁMSÚLY HAJTÓMOTOROK AC ORSÓMOTOR (30 PERC/FOLY.) X.Y.Z AC SZERVOMOTOR HŰTŐFOLYADÉK MOTOR FORGÁCS KIHORDÓ SZALAG MOTOR ÁLTALÁNOS INFORMÁCIÓK SZÜKSÉGES PADLÓ/ALAPTERÜLET (forgács kihordó szalaggal és kocsival) Hossz x Szélesség x Magasság TISZTA/NETTÓ SÚLY *A fenti specifikációk előzetes értesítés nélkül megváltoztathatók. PRECÍZEN KÖSZÖRÜLT PRECÍZEN KÖSZÖRÜLT PRECÍZEN KÖSZÖRÜLT PRECÍZEN KÖSZÖRÜLT AZ AC ORSÓMOTOR FOLYAMATOSAN ÁLLÍTHATÓ KÉTIRÁNYÚ, TETSZŐLEGES, LEGRÖVIDEBB (ELÉRÉSI) ÚT CH2-20+CH4-20 CH2-20+CH4-20 CH2-20+CH4-20x2 CH2-20+CH4-20x2 Maximumot a Maximartól! CNC EXPORT KFT H-8152 Kőszárhegy Fő út 12. Telefon: ( ) , ( ) Fax: ( ) info@cncexport.hu Cégünk egyedárusításí joggal rendelkezik Magyarország és Románia területén
