QUBO portálos CNC megmunkálóközpont 5 interpolációs tengellyel, 360 forgatható fejjel, monoblokk struktúrával.

Átírás

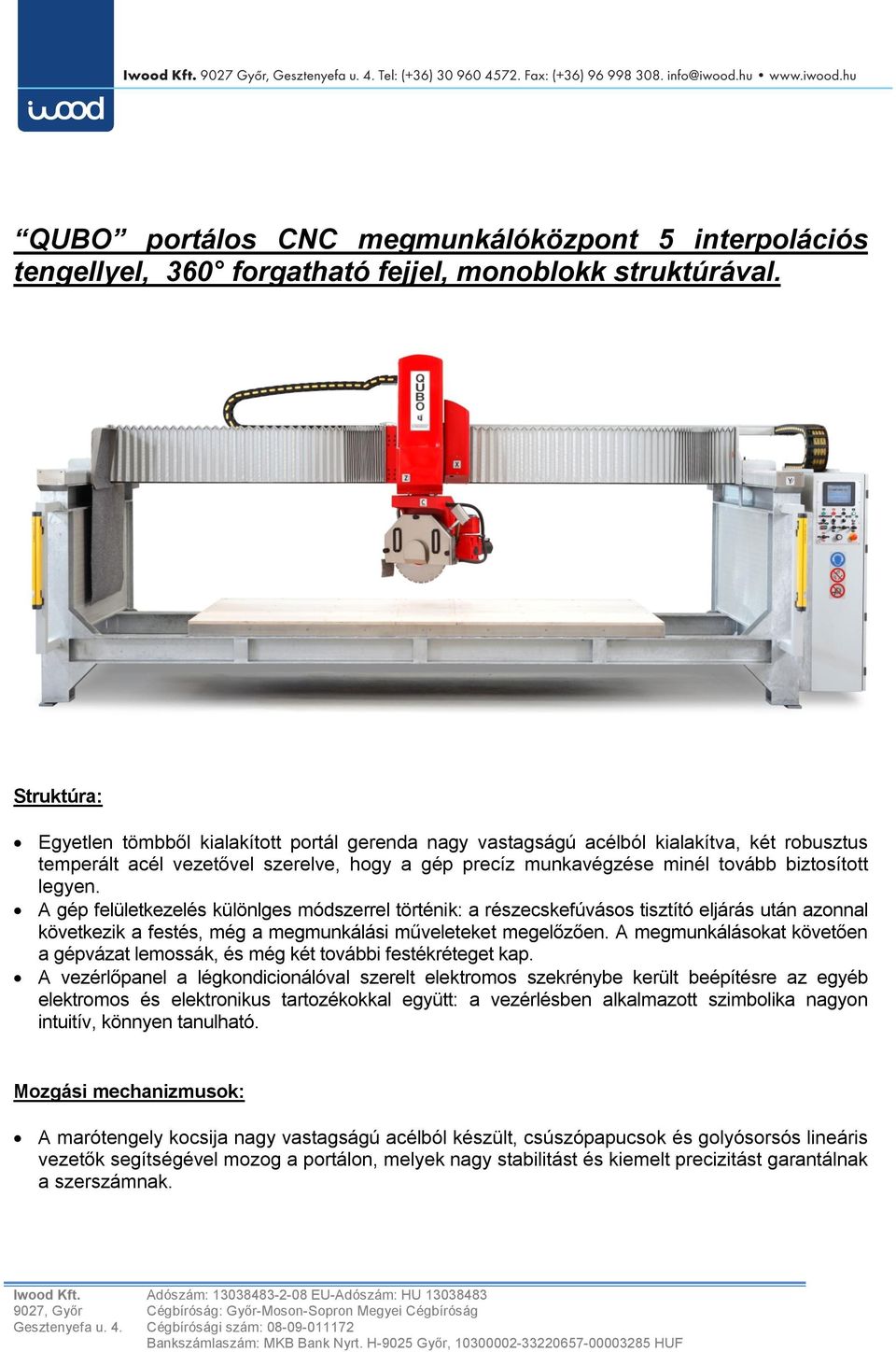

1 QUBO portálos CNC megmunkálóközpont 5 interpolációs tengellyel, 360 forgatható fejjel, monoblokk struktúrával. Struktúra: Egyetlen tömbből kialakított portál gerenda nagy vastagságú acélból kialakítva, két robusztus temperált acél vezetővel szerelve, hogy a gép precíz munkavégzése minél tovább biztosított legyen. A gép felületkezelés különlges módszerrel történik: a részecskefúvásos tisztító eljárás után azonnal következik a festés, még a megmunkálási műveleteket megelőzően. A megmunkálásokat követően a gépvázat lemossák, és még két további festékréteget kap. A vezérlőpanel a légkondicionálóval szerelt elektromos szekrénybe került beépítésre az egyéb elektromos és elektronikus tartozékokkal együtt: a vezérlésben alkalmazott szimbolika nagyon intuitív, könnyen tanulható. Mozgási mechanizmusok: A marótengely kocsija nagy vastagságú acélból készült, csúszópapucsok és golyósorsós lineáris vezetők segítségével mozog a portálon, melyek nagy stabilitást és kiemelt precizitást garantálnak a szerszámnak. Iwood Kft. 9027, Győr Gesztenyefa u. 4. Adószám: EU-Adószám: HU Cégbíróság: Győr-Moson-Sopron Megyei Cégbíróság Cégbírósági szám: Bankszámlaszám: MKB Bank Nyrt. H-9025 Győr, HUF

2 A fűrészlap emelése golyósorsós csapágyakkal történik, csúszópapucsokkal golyósorsós lineáris vezetőkön. Mindez garantálja a kiemelt pontosságot a fűrészlap pozícionálásakor és elősegíti a vibrációk elnyelését. A munkaegységet teljes egészében védőburkolatok és fúvókák védik, elkerülendő, hogy a por és a vízpermet csökkentsék a gép időtállását. A tengelyek mozgatásának a pontosságát, melyeket brushless motorok és nagy precíziós hajtóművek mozgatnak, az alkalmazott fogaskerék-fogasléc megoldás garantálja. A kábelek mozgatását robusztus kábeltakaró burkolatok védik. A portálra szerelt csúszóvezetők, lineáris vezetők és fogaslécek tisztántartását nagy teljesítményű fúvókák biztosítják. A gép munkaasztal fix, de kérhető dönthető kivitelben is. A védőburkolatok és a biztonsági berendezések a CE norma előírásainak megfelelően vannak kialakítva. CNC vezérlés: 5 interpolációs tengelyes vezérlés, fix, nem forgatható munkaasztallal, a fűrészlap tartó fej 360 forgatható és dönthető is 0-90 között teljesen automatikusan motorral. CNC megmunkálóközpont vágásokhoz (és profilozáshoz) főleg csíkokhoz kialakítva, mert a magas fordulatszámnak köszönhetően a fűrészlap tartó fej sok időt takarít meg bármely vágási munkafolyamat során a vágás irányától függetlenül. Összefoglalva tehát az alább műveletek végezhetőek a gépen automata üzemmódban: Csíkok vágása: Interpolált lineáris vágások a munkaasztalon bármely irányban Lináris vágások döntött fejjel (fűrészlap tartó fej dönthető 0-90 ) A gép további jellemzői: Új generációs CNC vezérlés, interface-vel a vezérlőpanelen, színes 8,4 Touch screen kijelzővel a gép intepolációs tengelyeinek a vezérléséhez. Parametrikus programozás, 9 különböző trazverszális méretbeállítási lehetőséggel, amely 99 alkalommal ismételhető a fűrészlap tartó fej forgatásával a függőleges vágásokhoz. Automata vágási lehetőség egy vagy több áteresztésből előre beállított vágásmélységgel minden vágástípus esetén. A fűrészlap leengedésének programozása és megjelenítése (lehetséges eltérő vágásmélység beállítása az előtolási és a visszatérő vágás között) Automatizmus az utolsó vágásnál gránit esetén, ha az átmenő vágás (a gép az utolsó vágást nagyon lassan hajtja végre visszafelé, hogy ne károsítsa az alapanyag alsó oldalát). Program a csíkok kalibrálásához A munkaasztal sík kvótájának automatikus meghatározása a fűrészlap dölésszögének megfelelően. Minden tengely félautomata pozícionálása a manuális megmunkálások megkönnyítéséhez. Szabályozható motorteljesítmény a motor és a szerszámok védelme érdekében, hogy ezek ne érhesse a megengedettnél nagyobb terhelés. Kiindulási és érkezési pontok automatikus felismerése az automata vágási programok esetén. Autodiagnosztika, a hibaüzenet megjelenítésvel a kijelzőn. Memória a munkafolyamat folytatáshoz áramkimaradás esetére. Automata fűrészlaphűtés. Automata kenés. Hosszabb vagy rövidebb (PAUSE v. STOP) leállítás, ha vízhiány alakul ki. A CNC program képes külső munkaprogramok fogadására egyéb PC-ről soros porton keresztül. 2

3 CAD: A software kompatibilis a Windows XP/2000 e WIN 7 operációs rendszerekkel, és úgy lett kifejlesztve, hogy egy könnyű és gyors iterface-t biztosítson a felhasználó számára. Egy megmunkálás megvalósítása 3 fázisból áll: 1. megmunkálás típusának kiválasztása;; A különböző megmunkálási típusok már konfigurálva vannak külön megnevezett szekvencia file-okban, melyek tartalmazzák a szükséges beállításokat a megmunkálások végrehajtásához, a felhasználónak tehát nem kell mást csinálnia, mint kiválasztani a megfelelő szekvenciát a kívánt megmunkálás típusa szerint. A standard szekvenciák fűrészlappal történő vágásoakt és profilozásokat tartalmaznak. 2. a rajz létrehozása vagy importálása;; Lehetséges más softwarek rajzainak importálása és exportálása, amelyek elmenthetőek DXF formátumban. De van számos olyan lehetőség is, amellyel át lehet alakítani egy rajzot gyorsan és könnyedén. Profil beolvasása: A legnépszerűbb eljárás a profil főbb pontjainak automatikus felismertetése (kartonból, vagy bármi egyéb anyagból készítve), mert ez lehetővé teszi a felhasználó számára, hogy néhány perc alatt megírja a programot a távvezérlő panel használatával, mellyel könnyedén leolvashatóak a pontok a munkaasztalon, és azonnal láthatóvá válik a rajz a software segítségével. A pontok importálása használható a munkadarab pozíciójának meghatározására is a munkaasztalon. Kör vágások Íves vágások Profilozás: (fésüs profilok hosszirányban, vagy spatuláris profilok keresztirányban) Egyenes vonalú, konkáv vagy konvex ívű profilozás (függőleges fűrészlappal) Egyenes vonalú, konkáv vagy konvex ívű profilozás, külső és belső köríves, vagy portálos is (vízszintes fűrészlappal, amely párhuzamos a munkaasztal síkjával) 3. a munka file előkészítése és elküldése a gépnek Néhány fotó a fűrészlappal lehetséges megmunkálásokról a QUBO gépen: 3

4 4

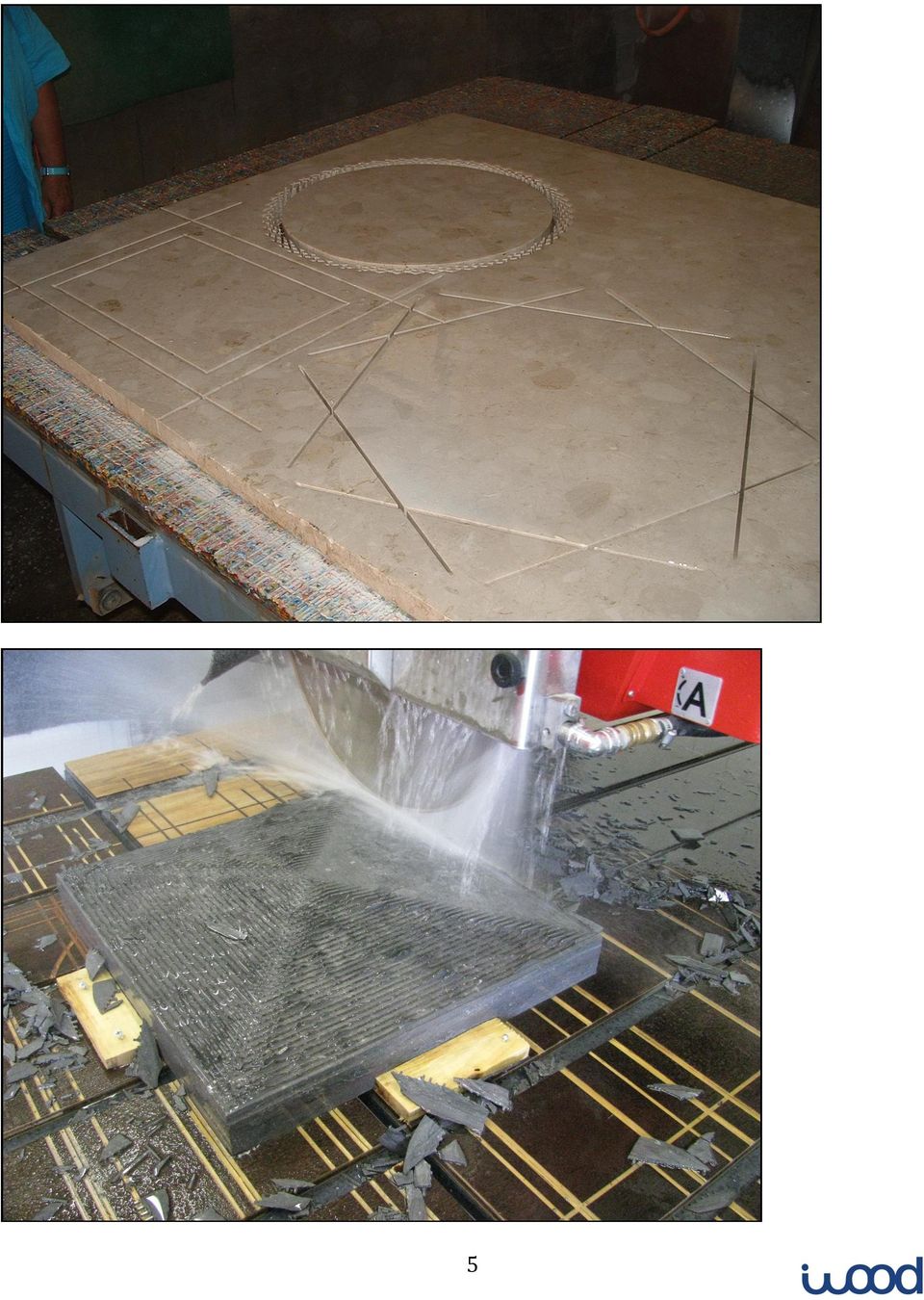

5 5

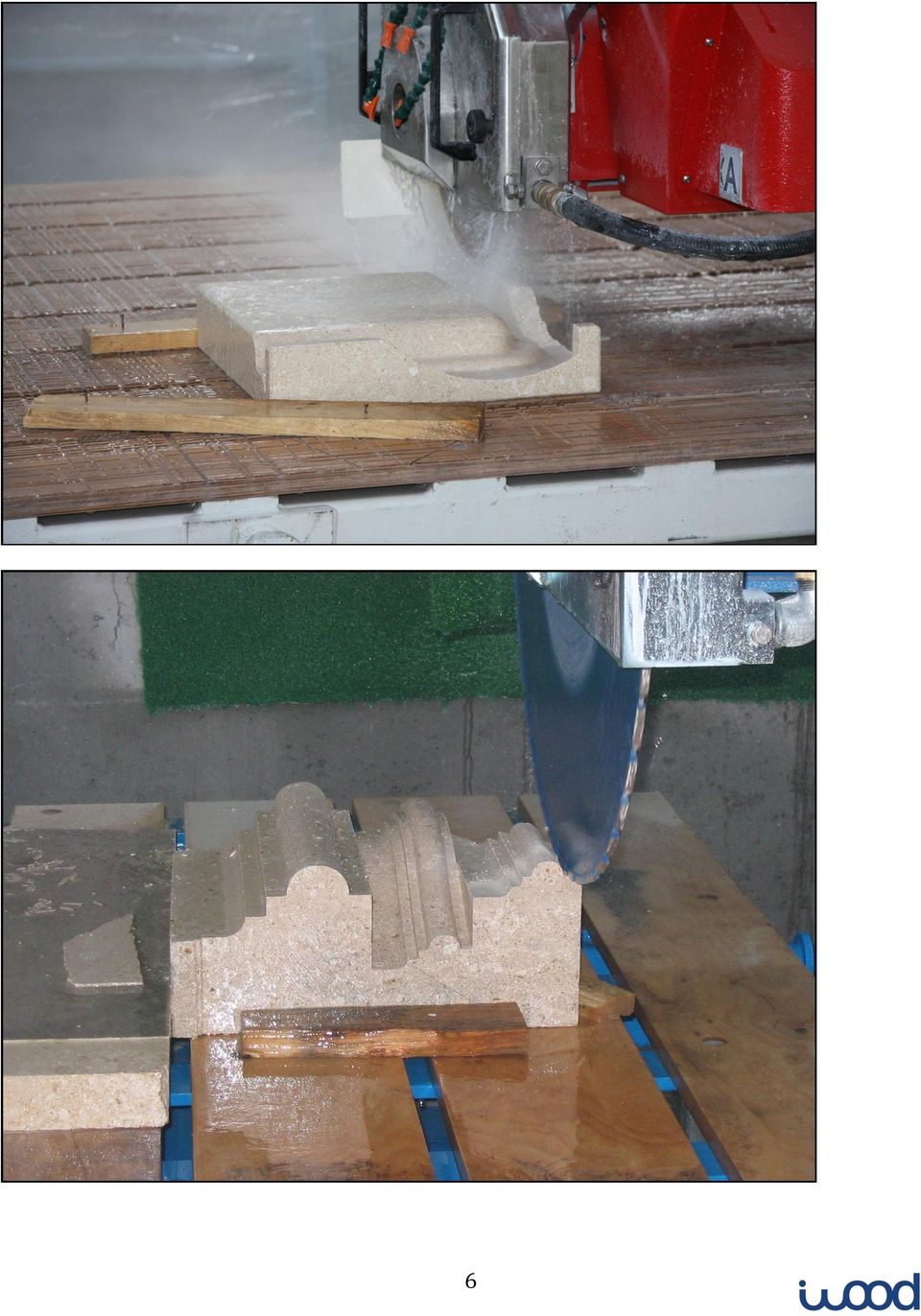

6 6

7 Technikai jellemzők: - Hosszirányú elmozdulás mm Keresztirányú elmozdulás mm Fűrészlap süllyedése mm Fűrészlap motorteljesítménye kw 15 - Fűrészlap motor inverter - Fűrészlap védőburkolat átmérője mm Max fűrészlap átmérő mm Vízszintesen forgatható motorizált fej da Dönthető motorizált fej da 0-90 : - Fix munkaasztal mm. 3500x Diagonál vágások - Monoblokk cinkelt acál struktúra Laser letapogató a profilolvasáshoz, azonnali leképezéssel a PC-n. Egyszerűen kezelhető software, hogy a munkafolyamatok közvetelnül a gép touch screen monitorán végrehajthatóak legyenek. Új generációs, automata vezérlésű CNC megmunkálóközpont 5 interpolációs tengellyel, minden típusú profilhoz, melyek korábban a PC-n kidolgozásra kerültek. Teljes teljesítmény: kw 19 Vízfogyasztás: l/min. 30 7
