Átírás

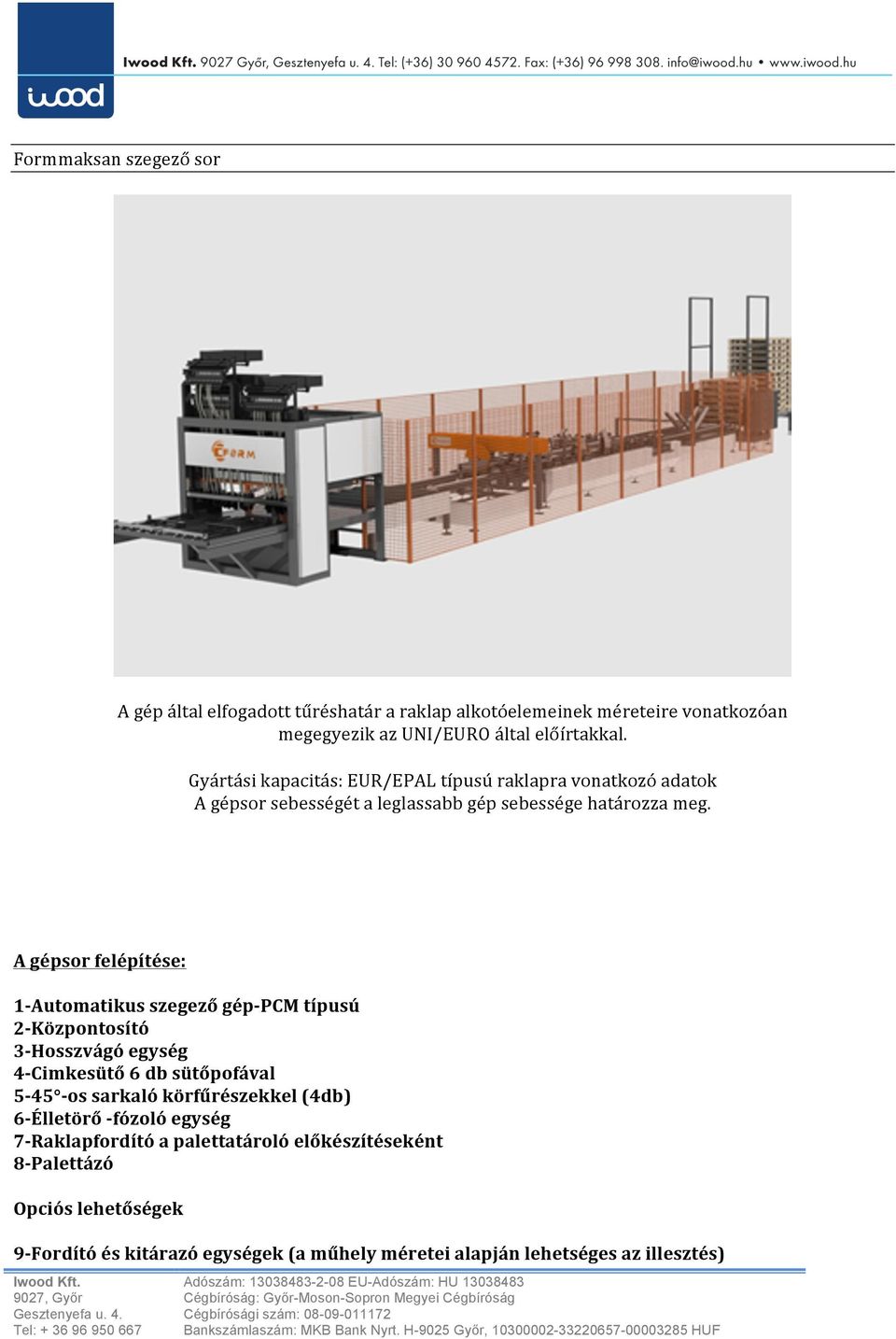

1 Formmaksan szegező sor A gép által elfogadott tűréshatár a raklap alkotóelemeinek méreteire vonatkozóan megegyezik az UNI/EURO által előírtakkal. Gyártási kapacitás: EUR/EPAL típusú raklapra vonatkozó adatok A gépsor sebességét a leglassabb gép sebessége határozza meg. A gépsor felépítése: 1Automatikus szegező géppcm típusú 2Központosító 3Hosszvágó egység 4Cimkesütő 6 db sütőpofával 545 os sarkaló körfűrészekkel (4db) 6Élletörő fózoló egység 7Raklapfordító a palettatároló előkészítéseként 8Palettázó Opciós lehetőségek 9Fordító és kitárazó egységek (a műhely méretei alapján lehetséges az illesztés) Iwood Kft. 9027, Győr Gesztenyefa u. 4. Tel: Adószám: EU-Adószám: HU Cégbíróság: Győr-Moson-Sopron Megyei Cégbíróság Cégbírósági szám: Bankszámlaszám: MKB Bank Nyrt. H-9025 Győr, HUF

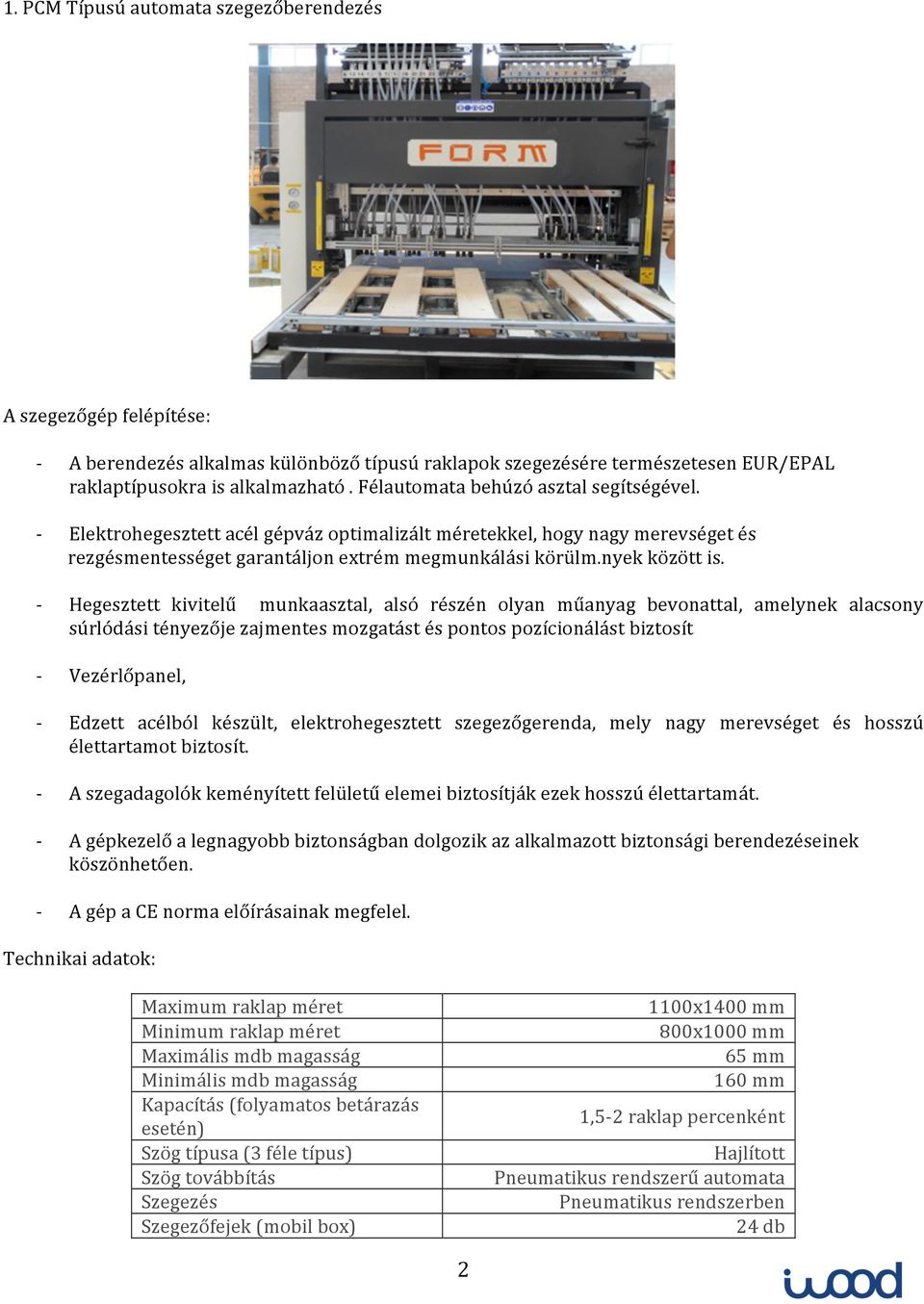

2 1. PCM Típusú automata szegezőberendezés A szegezőgép felépítése: A berendezés alkalmas különböző típusú raklapok szegezésére természetesen EUR/EPAL raklaptípusokra is alkalmazható. Félautomata behúzó asztal segítségével. Elektrohegesztett acél gépváz optimalizált méretekkel, hogy nagy merevséget és rezgésmentességet garantáljon extrém megmunkálási körülm.nyek között is. Hegesztett kivitelű munkaasztal, alsó részén olyan műanyag bevonattal, amelynek alacsony súrlódási tényezője zajmentes mozgatást és pontos pozícionálást biztosít Vezérlőpanel, Edzett acélból készült, elektrohegesztett szegezőgerenda, mely nagy merevséget és hosszú élettartamot biztosít. A szegadagolók keményített felületű elemei biztosítják ezek hosszú élettartamát. A gépkezelő a legnagyobb biztonságban dolgozik az alkalmazott biztonsági berendezéseinek köszönhetően. A gép a CE norma előírásainak megfelel. Technikai adatok: Maximum raklap méret Minimum raklap méret Maximális mdb magasság Minimális mdb magasság Kapacítás (folyamatos betárazás esetén) Szög típusa (3 féle típus) Szög továbbítás Szegezés Szegezőfejek (mobil box) 1100x1400 mm 800x1000 mm 65 mm 160 mm 1,52 raklap percenként Hajlított Pneumatikus rendszerű automata Pneumatikus rendszerben 24 db 2

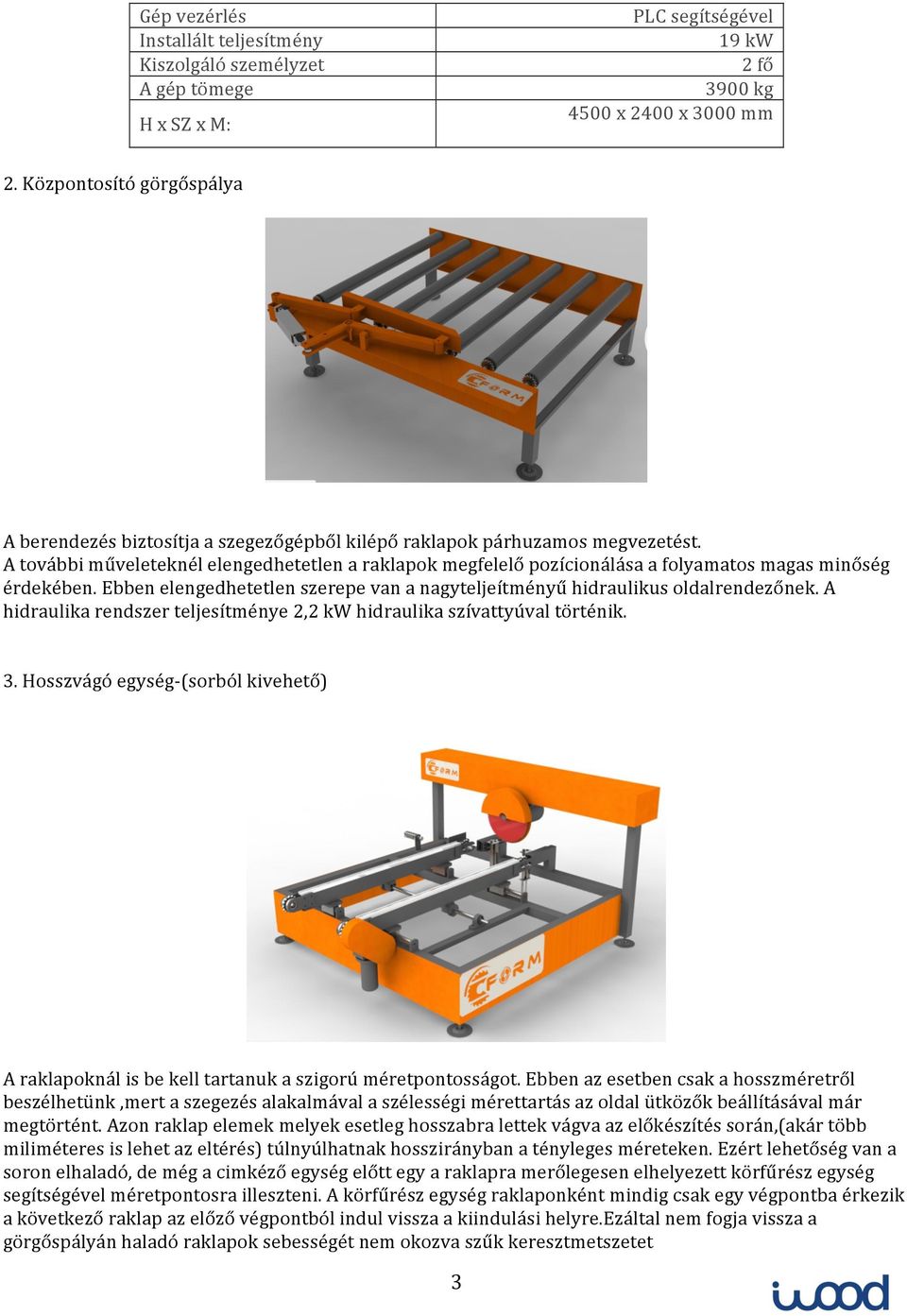

3 Gép vezérlés Installált teljesítmény Kiszolgáló személyzet A gép tömege H x SZ x M: PLC segítségével 19 kw 2 fő 3900 kg 4500 x 2400 x 3000 mm 2. Központosító görgőspálya A berendezés biztosítja a szegezőgépből kilépő raklapok párhuzamos megvezetést. A további műveleteknél elengedhetetlen a raklapok megfelelő pozícionálása a folyamatos magas minőség érdekében. Ebben elengedhetetlen szerepe van a nagyteljeítményű hidraulikus oldalrendezőnek. A hidraulika rendszer teljesítménye 2,2 kw hidraulika szívattyúval történik. 3. Hosszvágó egység(sorból kivehető) A raklapoknál is be kell tartanuk a szigorú méretpontosságot. Ebben az esetben csak a hosszméretről beszélhetünk,mert a szegezés alakalmával a szélességi mérettartás az oldal ütközők beállításával már megtörtént. Azon raklap elemek melyek esetleg hosszabra lettek vágva az előkészítés során,(akár több miliméteres is lehet az eltérés) túlnyúlhatnak hosszirányban a tényleges méreteken. Ezért lehetőség van a soron elhaladó, de még a cimkéző egység előtt egy a raklapra merőlegesen elhelyezett körfűrész egység segítségével méretpontosra illeszteni. A körfűrész egység raklaponként mindig csak egy végpontba érkezik a következő raklap az előző végpontból indul vissza a kiindulási helyre.ezáltal nem fogja vissza a görgőspályán haladó raklapok sebességét nem okozva szűk keresztmetszetet 3

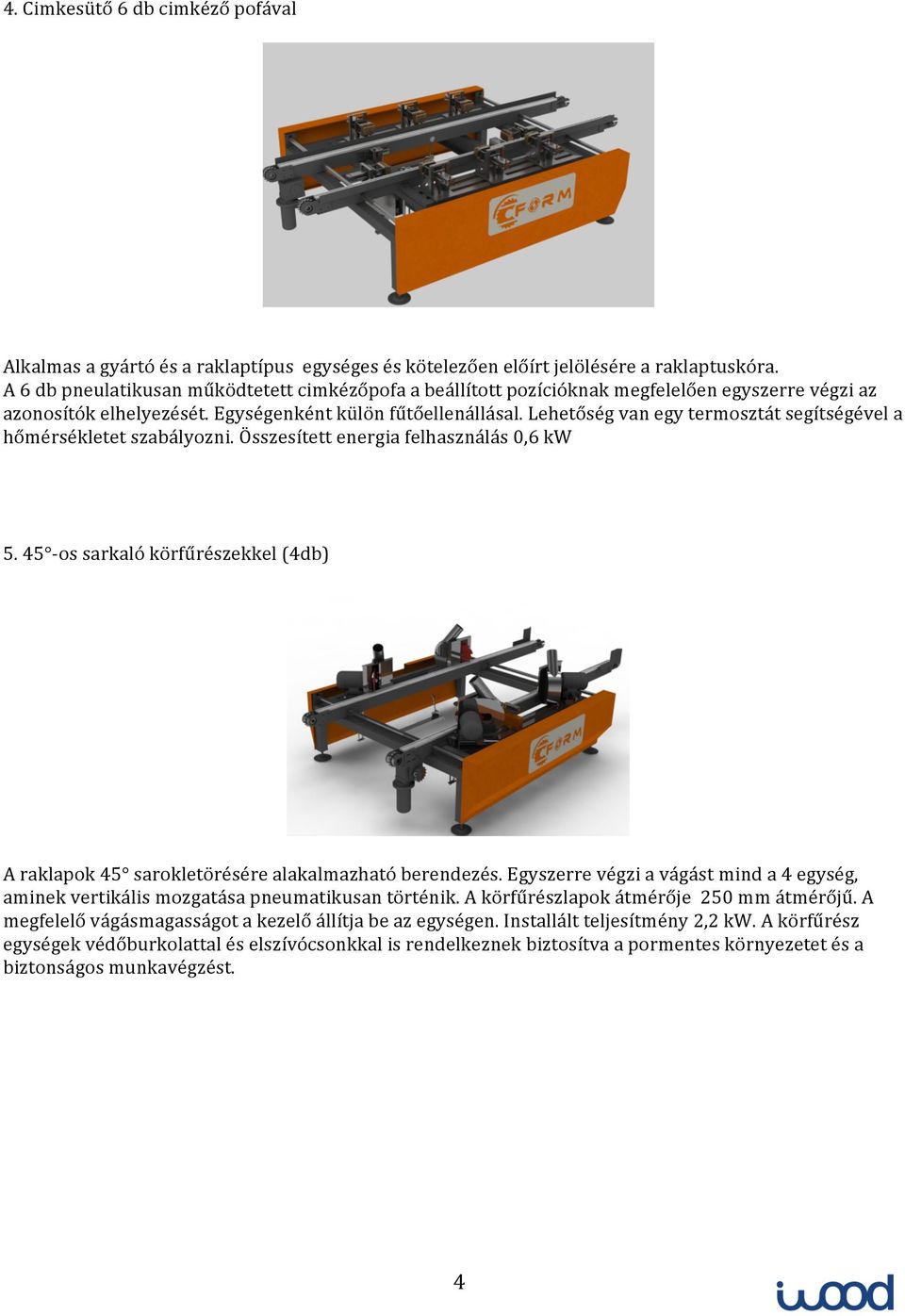

4 4. Cimkesütő 6 db cimkéző pofával Alkalmas a gyártó és a raklaptípus egységes és kötelezően előírt jelölésére a raklaptuskóra. A 6 db pneulatikusan működtetett cimkézőpofa a beállított pozícióknak megfelelően egyszerre végzi az azonosítók elhelyezését. Egységenként külön fűtőellenállásal. Lehetőség van egy termosztát segítségével a hőmérsékletet szabályozni. Összesített energia felhasználás 0,6 kw os sarkaló körfűrészekkel (4db) A raklapok 45 sarokletörésére alakalmazható berendezés. Egyszerre végzi a vágást mind a 4 egység, aminek vertikális mozgatása pneumatikusan történik. A körfűrészlapok átmérője 250 mm átmérőjű. A megfelelő vágásmagasságot a kezelő állítja be az egységen. Installált teljesítmény 2,2 kw. A körfűrész egységek védőburkolattal és elszívócsonkkal is rendelkeznek biztosítva a pormentes környezetet és a biztonságos munkavégzést. 4

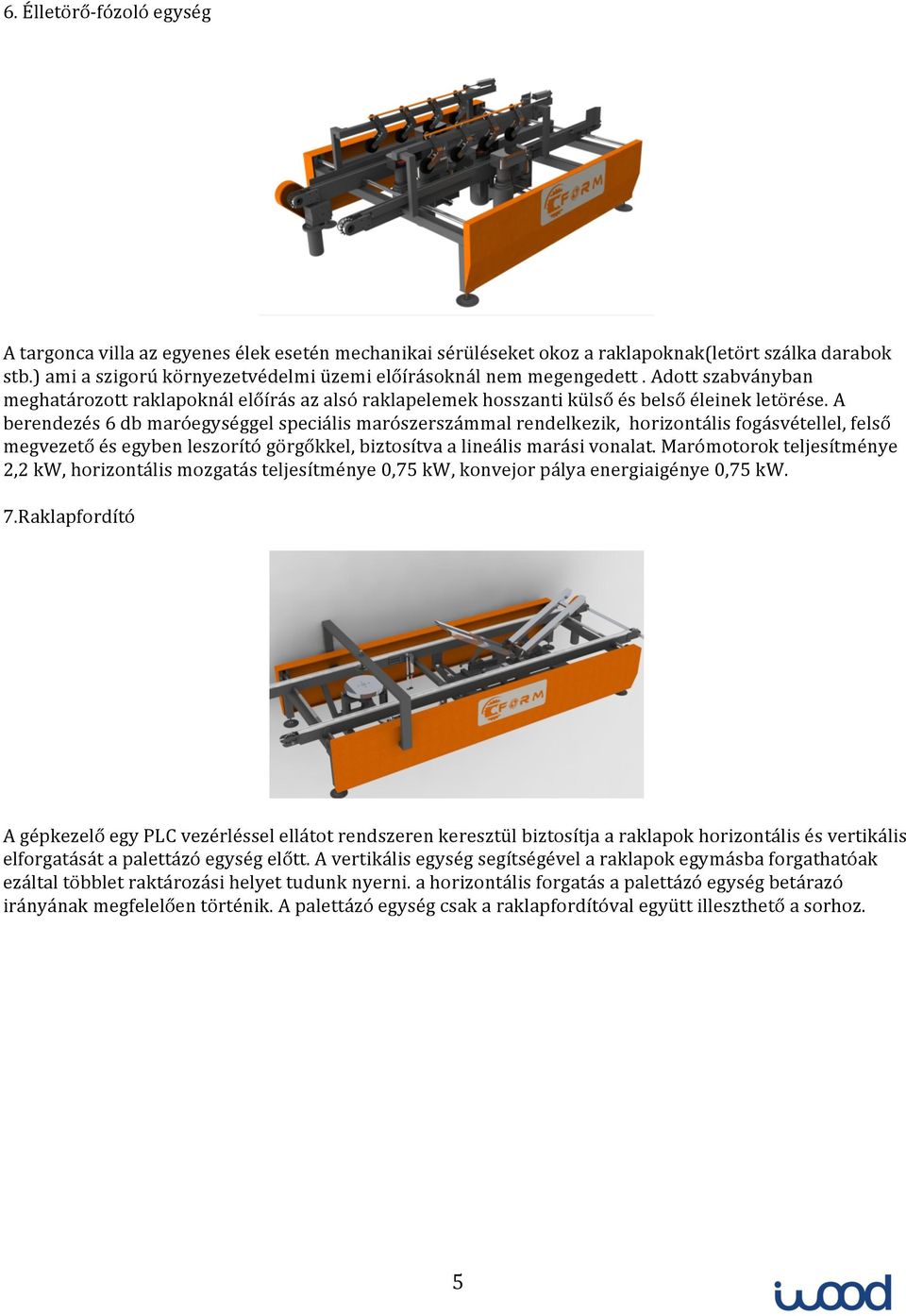

5 6. Élletörőfózoló egység A targonca villa az egyenes élek esetén mechanikai sérüléseket okoz a raklapoknak(letört szálka darabok stb.) ami a szigorú környezetvédelmi üzemi előírásoknál nem megengedett. Adott szabványban meghatározott raklapoknál előírás az alsó raklapelemek hosszanti külső és belső éleinek letörése. A berendezés 6 db maróegységgel speciális marószerszámmal rendelkezik, horizontális fogásvétellel, felső megvezető és egyben leszorító görgőkkel, biztosítva a lineális marási vonalat. Marómotorok teljesítménye 2,2 kw, horizontális mozgatás teljesítménye 0,75 kw, konvejor pálya energiaigénye 0,75 kw. 7.Raklapfordító A gépkezelő egy PLC vezérléssel ellátot rendszeren keresztül biztosítja a raklapok horizontális és vertikális elforgatását a palettázó egység előtt. A vertikális egység segítségével a raklapok egymásba forgathatóak ezáltal többlet raktározási helyet tudunk nyerni. a horizontális forgatás a palettázó egység betárazó irányának megfelelően történik. A palettázó egység csak a raklapfordítóval együtt illeszthető a sorhoz. 5

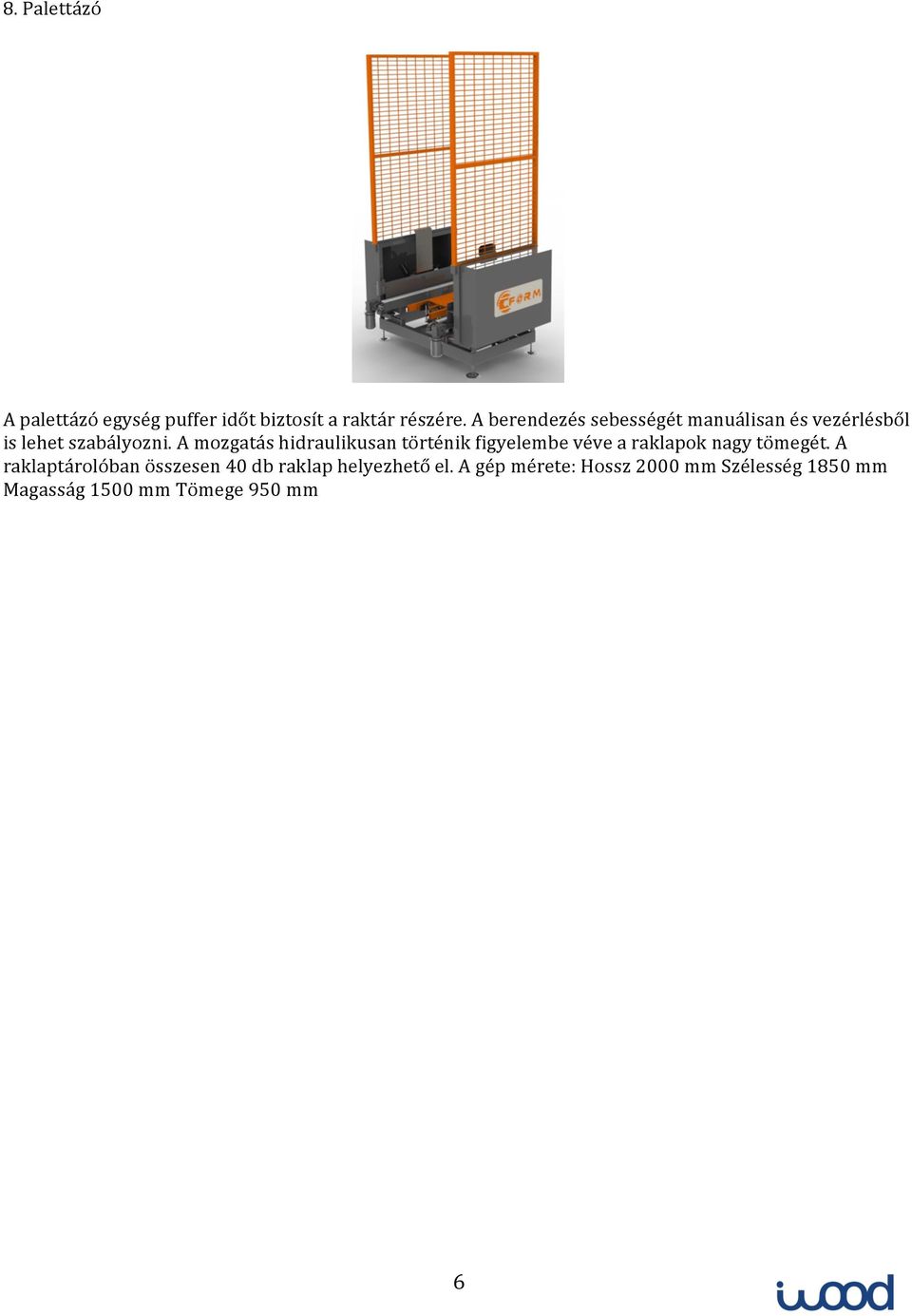

6 8. Palettázó A palettázó egység puffer időt biztosít a raktár részére. A berendezés sebességét manuálisan és vezérlésből is lehet szabályozni. A mozgatás hidraulikusan történik figyelembe véve a raklapok nagy tömegét. A raklaptárolóban összesen 40 db raklap helyezhető el. A gép mérete: Hossz 2000 mm Szélesség 1850 mm Magasság 1500 mm Tömege 950 mm 6
