1 Csiszoló gépek katalógusa SUHNER + GARBOLI 2009 CÉGEK KIZÁRÓLAGOS KÉPVISELETE: ELEKTROMOS, PNEUMATIKUS CSISZOLÓK, FLEXIBILIS TENGELYŰ GÉPEK, CSISZOLÓ ANYAGOK SZTACIONÁRIUS CSISZOLÓ ÉS POLÍROZÓ GÉPEK FÚRÓ ÉS MENETFÚRÓ EGYSÉGEK LÁNCOK ÉS ÉKSZÍJAK FESZÍTŐ ELEMEK GUMIS RÚGÓS ELEMEK VYBRÁCIÓ TOMPÍTÓK

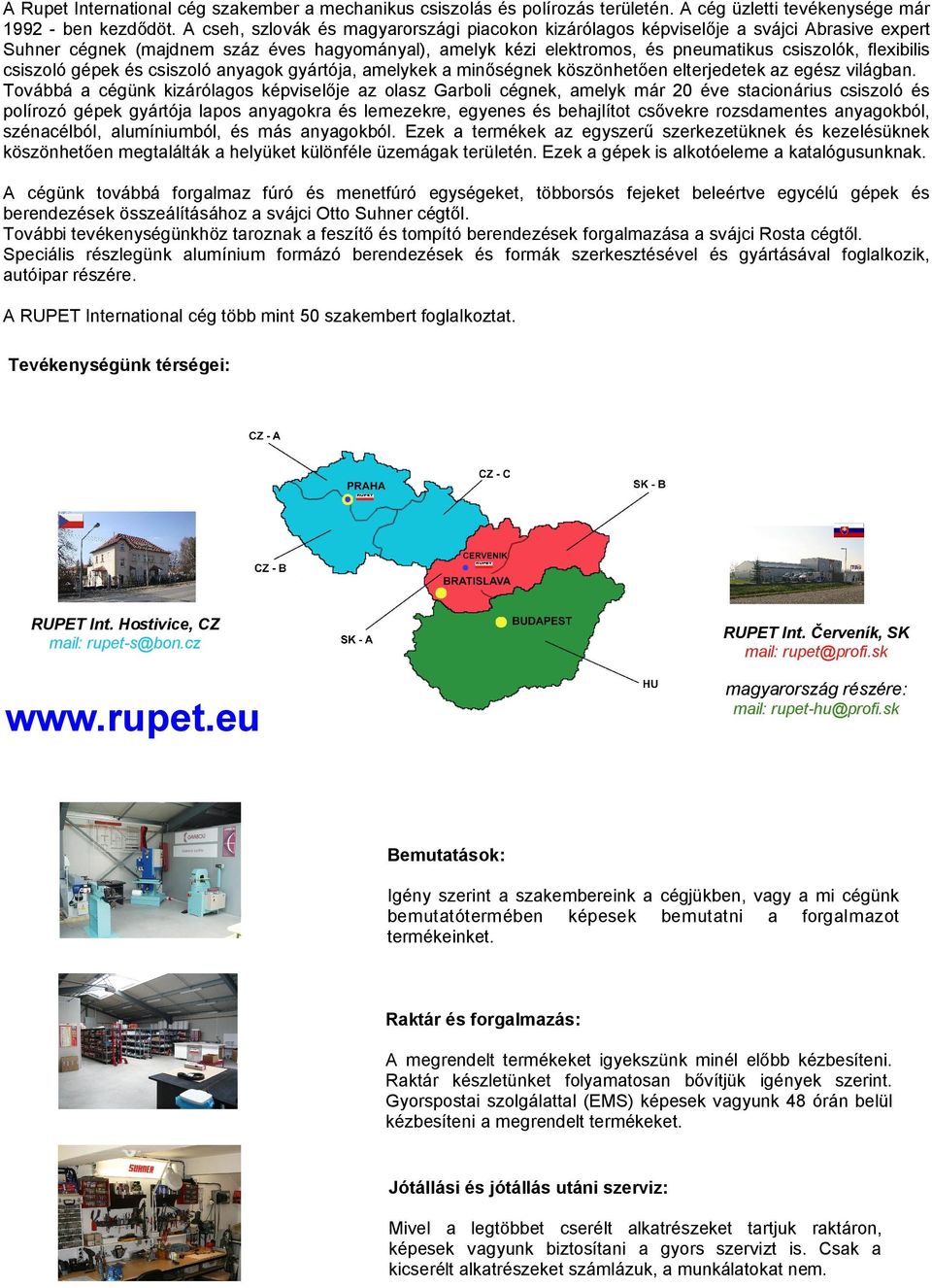

2 A Rupet International cég szakember a mechanikus csiszolás és polírozás területén. A cég üzletti tevékenysége már ben kezdődöt. A cseh, szlovák és magyarországi piacokon kizárólagos képviselője a svájci Abrasive expert Suhner cégnek (majdnem száz éves hagyományal), amelyk kézi elektromos, és pneumatikus csiszolók, flexibilis csiszoló gépek és csiszoló anyagok gyártója, amelykek a minőségnek köszönhetően elterjedetek az egész világban. Továbbá a cégünk kizárólagos képviselője az olasz Garboli cégnek, amelyk már 20 éve stacionárius csiszoló és polírozó gépek gyártója lapos anyagokra és lemezekre, egyenes és behajlítot csővekre rozsdamentes anyagokból, szénacélból, alumíniumból, és más anyagokból. Ezek a termékek az egyszerű szerkezetüknek és kezelésüknek köszönhetően megtalálták a helyüket különféle üzemágak területén. Ezek a gépek is alkotóeleme a katalógusunknak. A cégünk továbbá forgalmaz fúró és menetfúró egységeket, többorsós fejeket beleértve egycélú gépek és berendezések összeálításához a svájci Otto Suhner cégtől. További tevékenységünkhöz taroznak a feszítő és tompító berendezések forgalmazása a svájci Rosta cégtől. Speciális részlegünk alumínium formázó berendezések és formák szerkesztésével és gyártásával foglalkozik, autóipar részére. A RUPET International cég több mint 50 szakembert foglalkoztat. Tevékenységünk térségei: RUPET Int. Hostivice, CZ mail: rupet-s@bon.cz RUPET Int. Červeník, SK mail: rupet@profi.sk magyarország részére: mail: rupet-hu@profi.sk Bemutatások: Igény szerint a szakembereink a cégjükben, vagy a mi cégünk bemutatótermében képesek bemutatni a forgalmazot termékeinket. Raktár és forgalmazás: A megrendelt termékeket igyekszünk minél előbb kézbesíteni. Raktár készletünket folyamatosan bővítjük igények szerint. Gyorspostai szolgálattal (EMS) képesek vagyunk 48 órán belül kézbesíteni a megrendelt termékeket. Jótállási és jótállás utáni szerviz: Mivel a legtöbbet cserélt alkatrészeket tartjuk raktáron, képesek vagyunk biztosítani a gyors szervizt is. Csak a kicserélt alkatrészeket számlázuk, a munkálatokat nem.

3 GARBOLI sztacionárius szalag csiszoló gépek Termelékenység és minőség növelése a korlátok gyártásánáll csövek áthatása behajlítot csövek felületek Ajánlot alap csiszolók: (ajánlot kézi el. csiszolók UBC 10-R, UTG 9-R, UKC 3-R) LPC 300 behajlítot csövek csiszolás NOK áthatások csiszolása duo Felületek csiszolása Felületek csiszolása CENTRELESS csiszolás 22

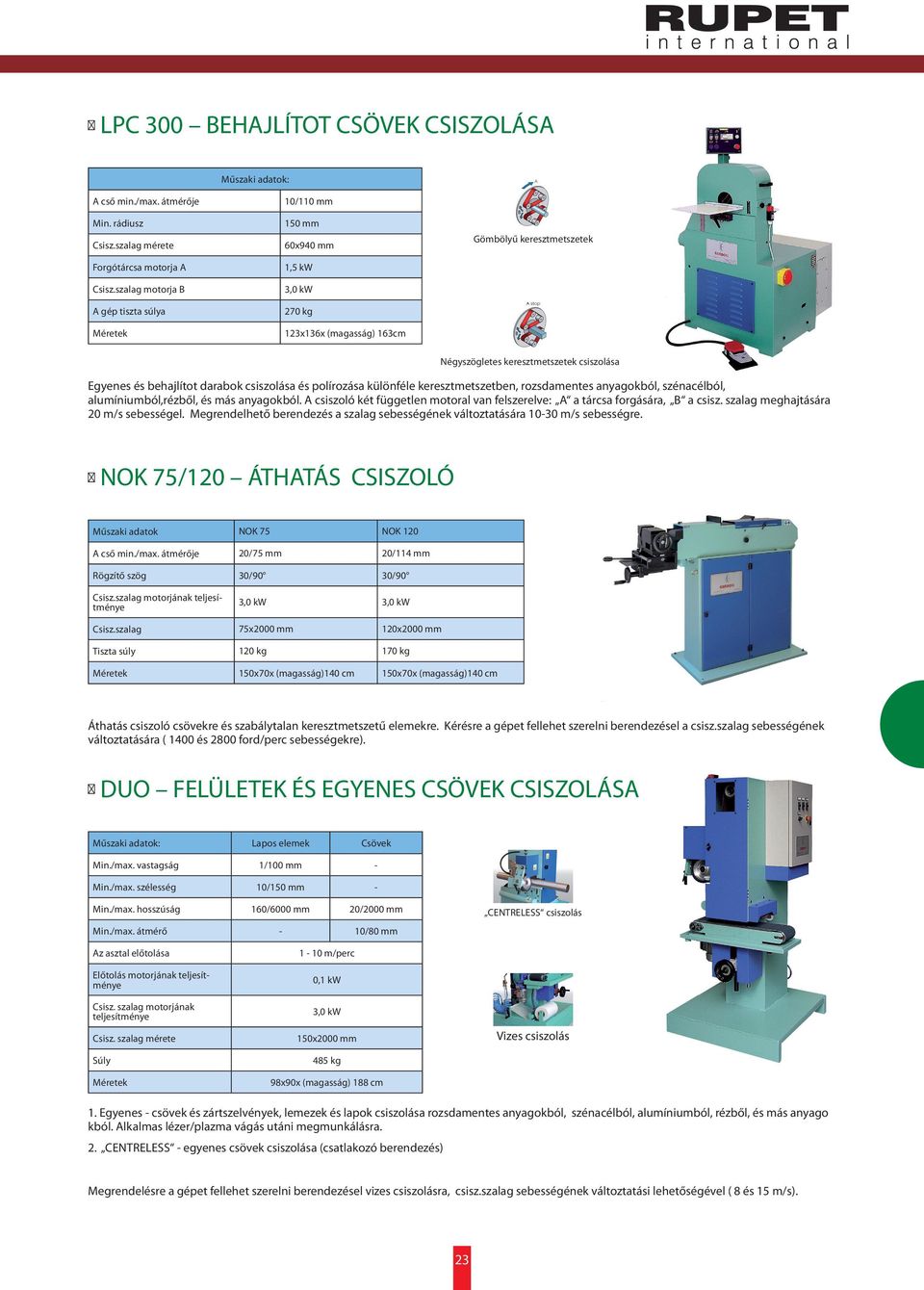

4 LPC 300 BEHAJLÍTOT CSÖVEK CSISZOLÁSA Műszaki adatok: A cső min./max. átmérője Min. rádiusz Csisz.szalag mérete Forgótárcsa motorja A Csisz.szalag motorja B A gép tiszta súlya 10/110 mm 150 mm 60x940 mm 1,5 kw 3,0 kw 270 kg 123x136x (magasság) 163cm Gömbölyű keresztmetszetek Négyszögletes keresztmetszetek csiszolása Egyenes és behajlítot darabok csiszolása és polírozása különféle keresztmetszetben, rozsdamentes anyagokból, szénacélból, alumíniumból,rézből, és más anyagokból. A csiszoló két független motoral van felszerelve: A a tárcsa forgására, B a csisz. szalag meghajtására 20 m/s sebességel. Megrendelhető berendezés a szalag sebességének változtatására m/s sebességre. NOK 75/120 ÁTHATÁS CSISZOLÓ Műszaki adatok NOK 75 NOK 120 A cső min./max. átmérője 20/75 mm 20/114 mm Rögzítő szög 30/90 30/90 Csisz.szalag motorjának teljesítménye 3,0 kw 3,0 kw Csisz.szalag 75x2000 mm 120x2000 mm Tiszta súly 120 kg 170 kg 150x70x (magasság)140 cm 150x70x (magasság)140 cm Áthatás csiszoló csövekre és szabálytalan keresztmetszetű elemekre. Kérésre a gépet fellehet szerelni berendezésel a csisz.szalag sebességének változtatására ( 1400 és 2800 ford/perc sebességekre). DUO FELÜLETEK ÉS EGYENES CSÖVEK CSISZOLÁSA Műszaki adatok: Lapos elemek Csövek Min./max. vastagság 1/100 mm - Min./max. szélesség 10/150 mm - Min./max. hosszúság 160/6000 mm 20/2000 mm Min./max. átmérő - 10/80 mm CENTRELESS csiszolás Az asztal előtolása Előtolás motorjának teljesítménye Csisz. szalag motorjának teljesítménye Csisz. szalag mérete Súly 1-10 m/perc 0,1 kw 3,0 kw 150x2000 mm 485 kg 98x90x (magasság) 188 cm Vizes csiszolás 1. Egyenes - csövek és zártszelvények, lemezek és lapok csiszolása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből, és más anyago kból. Alkalmas lézer/plazma vágás utáni megmunkálásra. 2. CENTRELESS - egyenes csövek csiszolása (csatlakozó berendezés) Megrendelésre a gépet fellehet szerelni berendezésel vizes csiszolásra, csisz.szalag sebességének változtatási lehetőségével ( 8 és 15 m/s). 23

5 Egyenes felületek csiszolása GPS modulo Műszaki adatok: Megmunkált anyag vastagsága min./max. Munkadarab szélessége min. /max. Munkadarab hossza min./max. Csisz. szalag szélessége 1/150 mm 10/300 mm 140/6000 mm 300x2000 mm Csisz.korong átmérője 250 mm Asztal előtolása 1-10 m/perc Csisz. szalag sebessége 8 a 15 m/s Csisz. korong sebessége Csisz.szalag motorjának teljesítménye 18 m/s 4,5 kw Előtolás motorjának teljesítménye 0,37 kw Szivattyú motorja 0,09 kw Súly (A+B) 1200 kg 170x135x (magasság)205 cm Négyszögletes és téglalap keresztmetszetű anyagok, lemezek és lapok csiszolása és polírozása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. Alkalmas lézer/plazma vágás utáni megmunkálásra. A gép 3 változatban forgalmazódik: Modul A + Modul A. Modul B + Modul A. Modul B + Modul B. A gép vizes csiszolási lehetőséggel van felszerelve. A hűtési folyadék szét van fröcskölve a megmunkált anyagra és aztán ismét átszűrve. A gép kérésre fellehet szerelve: Elszívó berendezésel( száraz csiszolásnál). Berendezés a csisz.szalag sebességére (8 és 15 m/s). Berendezés a hűtési folyadék maradékának lefújási lehetőségére. Elülső és hátulsó hengeres adagolási asztalal (3m). Modul B - csisz. korong Modul A - csisz. szalag 24

6 GPS 3 Műszaki adatok: Munkadarab vastagsága min./max. 1/150 mm Munkadarab szélessége min./max. 10/300 mm Munkadarab hossza min./max. 140/6000 mm Csisz.szalag mérete 300x2000 mm Aszlal előtolása 1-10 m/perc Csisz.szalag motorjának teljesítménye 4,5 kw Előtolás motorjának teljesítménye 0,37 kw Szivattyú motorja 0,1 kw Súly 635 kg 120x115x (magasság)203 cm Csisz. szalag pneumatikus feszítése Asztal előtolása sebességének változtatása Elülső és hátulsó hengeres asztalal Hűtési folyadék szűrője Megmunkálás magasságának beállítása Elülső és hátulsó munka hengerek Négyszögletes és téglalap keresztmetszetű anyagok, lemezek és lapok vizes csiszolása rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. Alkalmas lézer/plazma vágás utáni megmunkálásra. Megrendelésre a gépet fellehet szerelni berendezésel a csisz. szalag sebességének változtatási lehetőségével (8 és 16 m/s) és berendezésel a megmunkált anyag szárítására. DUO GO rezgéscsizoló lásd a 23. oldalon A csiszoló két független motoral van felszerelve: 1, a csisz. szalag meghajtására, 2, a szalag rezgésének elérésére. A munkafelület beállítási lehetősége egészen 45 -ban lehetővé teszi a különleges darabok megmunkálásának lehetőségét. 25

7 Behajlítot csövek csiszolása LPC 160 Műszaki adatok 10/50 mm Min. rádiusz 80 mm Csisz.szalag mérete 30x622 mm Forgótárcsa motorja A A 1,1 kw Csisz.szalag motorja B 2,2 kw A gép súlya 163 kg 123x136x (magasság) 163cm A gép lehetővé teszi különféle keresztmetszetű egyenes és bahajlítot anyagok csiszolását és polírozását,rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. A csiszoló két független motoral van felszerelve: 1, A a forgótárcsa meghajtására 2, B a csisz. szalag meghajtására. LPC 300 lásd a 23. oldalon LPC 300 WET Vizes csiszolás! 10/100 mm Min. rádiusz 150 mm LPC 400 LPC 90 10/120 mm 10/25 mm Min. rádiusz 200 mm Min. rádiusz 46 mm 26

8 Egyenes csövek csiszolása LT 80 Műszaki adatok 10/80 mm Munkadarab min. /max. hossza 600/6000 mm Csisz. szalag mérete 120x1850 mm Forgótárcsa motorja A 1,5 kw Csisz. szalag motorja B 5,5 kw 0,25 kw Előtolás motorja Munkadarab előtolásának sebessége 2-10 m/perc 660 kg Tiszta súly 136x123x (magasság) 158 cm Orbitális szalag csiszoló különféle keresztmetszetű egyenes anyagok csiszolásátra, rozsdamentes anyagokból, szénacélból, alumíniumból, rézből és más anyagokból. CENTRELESS csiszolás LT 130 TRIS 30/130 mm Különleges gépek sorozatgyártásra LT 80 S 27 DUO lásd a 23. oldalon

9 Speciális csiszolás Műszaki adatok NOK /150 mm Rögzítési szög 15 / 90 Csisz.szalag motorjának teljesítménye Csisz. szalag 3,0 kw 150x2000 mm Tiszta súly 200 kg 150x70x (magasság)140 cm Centreless előtolásának sebessége Tiszta suly 2-10 m/perc 685 kg 130x110x (magasság) 148 cm Áthatás csiszoló. Megrendelésre a gépet fellehet szerelni választható csisz.szalag sebességel ( 1400 és 2800 ford/perc) a standard sebesség 2800 ford/perc. Csatlakozó berendezések: Centreless csőcsiszoló berendezés Berendezés vizes csiszolásra SET Belső és külső reve eltávolítására különféle keresztmetszetű alkatrészeken rozsdamentes anyagokból, szénacélból, alumíniumból, rézből műanyagokból és más anyagokból. LE Különleges alakok csiszolása és polírozása. 28

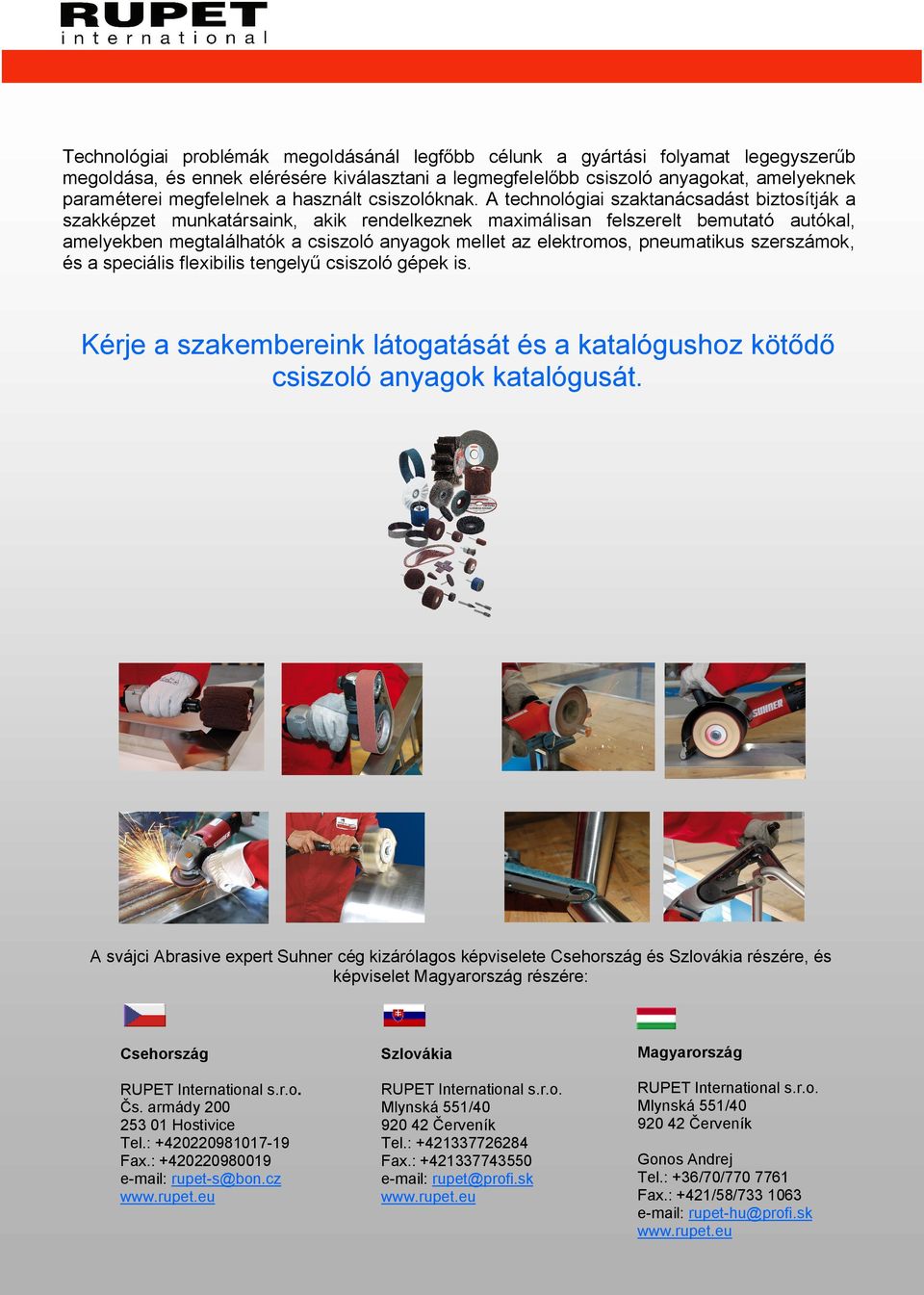

10 Technológiai problémák megoldásánál legfőbb célunk a gyártási folyamat legegyszerűb megoldása, és ennek elérésére kiválasztani a legmegfelelőbb csiszoló anyagokat, amelyeknek paraméterei megfelelnek a használt csiszolóknak. A technológiai szaktanácsadást biztosítják a szakképzet munkatársaink, akik rendelkeznek maximálisan felszerelt bemutató autókal, amelyekben megtalálhatók a csiszoló anyagok mellet az elektromos, pneumatikus szerszámok, és a speciális flexibilis tengelyű csiszoló gépek is. Kérje a szakembereink látogatását és a katalógushoz kötődő csiszoló anyagok katalógusát. A svájci Abrasive expert Suhner cég kizárólagos képviselete Csehország és Szlovákia részére, és képviselet Magyarország részére: Csehország RUPET International s.r.o. Čs. armády Hostivice Tel.: Fax.: rupet-s@bon.cz Szlovákia RUPET International s.r.o. Mlynská 551/ Červeník Tel.: Fax.: rupet@profi.sk Magyarország RUPET International s.r.o. Mlynská 551/ Červeník Gonos Andrej Tel.: +36/70/ Fax.: +421/58/ rupet-hu@profi.sk
