1 SU-10 MŰTŐASZTAL

2 FELHASZNÁLÁS: ALAPKIÉPÍTÉS: FUNKCIÓK ÉS MOZGATÁSOK: A műtőasztalt kezelések és műtétek végrehajtásához tervezték az általános sebészet, érsebészet, szívsebészet, idegsebészet, urológia, proktológia, nőgyógyászat, gégészet, szemészet, endoszkópia, laparoszkópia, traumatológia, onkológia, fogászat, plasztikai sebészet területén. Oldalirányú döntések Az asztal saválló, rozsdamentes acélból készül (az asztal felülete könnyen tisztítható és ellenáll a fertőtlenítő anyagoknak). A mozgatható alap központi zárású, lábpedállal működtetett fékekkel van ellátva. Az asztallapban nincs fém keresztrúd, amely az aszimmetrikusan elhelyezett oszloppal együtt biztosítja a beteg akadálytalan monitorozásának lehetőségét a kezelések és műtétek alatt, C-ív alkalmazásával és anélkül, hogy szükség lenne az asztallap hosszirányú elmozdulási funkciójára. Az asztallap kiképzése lehetővé teszi olyan speciális idegsebészeti eszközök használatát, mint pl. a Doro vagy Mayfield toldatok. Az asztallap röntgenezhető. A párnák levehetők az asztallap elemeiről, varratmentes, antisztatikus és fertőtlenítőszereknek ellenálló anyagból készülnek. Az asztal felhasználhatóságának fokozása érdekében a lábtartó, fejtartó, ülőrész cserélhető. Pallet magasságállítás, oldalirányú döntések, Trendelenburg pozíció, anti-trendelenburg pozíció, ülőrész állítás, Pallet szintezés 24 V DC elemekkel működtetett elektro-hidraulikus rendszerrel történik. A fejtámasz és a lábtartó elemei gázrugók segítségével kézzel állíthatók és rögzíthetők. Ülőrész Háttámla A termék kielégíti az orvosi készülékekre vonatkozó MDD/93/42/EEC Európai Direktíva követelményeit. Fejtartó döntési lehetőséggel Poliuretánból készült antisztatikus párnázat, levehető Távszabályzó Trendelenburg pozíció Állítható lábtartó elem Lábtartó szögének állítása Lábtartó döntését beállító kar Központi fékkar SU-10 MŰTŐASZTAL Csatlakozó panel 2 3

3 ASZTALLAP ELEMEK CSERÉLHETŐSÉGE: Az asztallap alábbi elemei cserélhetők: fejtámasz, lábtartó, ülőrész. Csak a háttámla került az oszlophoz rögzítésre. Ennek a tulajdonságnak köszönhetően az asztallap négy különböző helyzetbe állítható a 4. oldalon látható képek szerint. 4 5

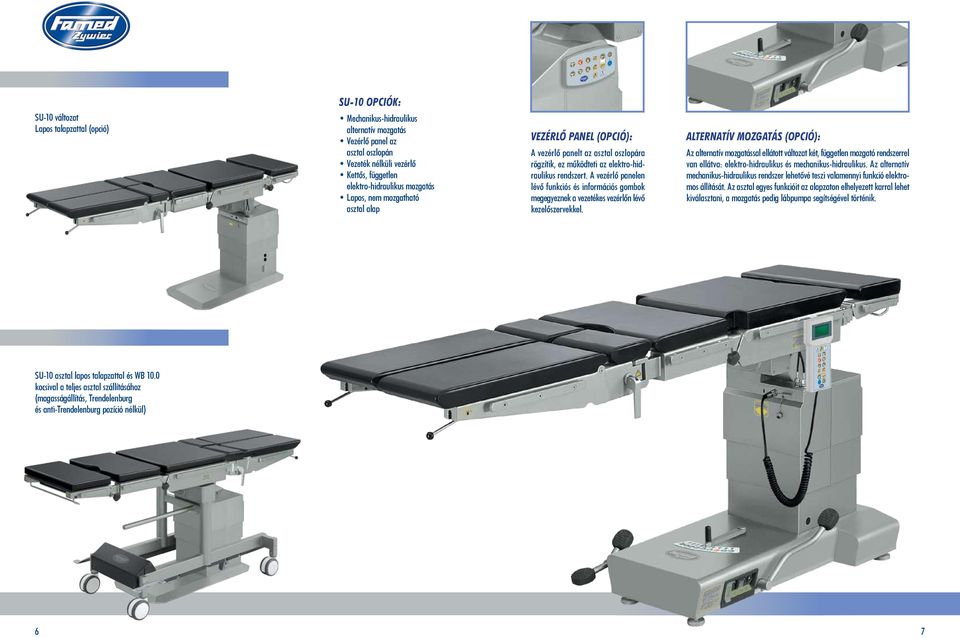

4 SU-10 OPCIÓK: SU-10 változat Lapos talapzattal (opció) Mechanikus-hidraulikus alternatív mozgatás Vezérlő panel az asztal oszlopán Vezeték nélküli vezérlő Kettős, független elektro-hidraulikus mozgatás Lapos, nem mozgatható asztal alap VEZÉRLŐ PANEL (OPCIÓ): A vezérlő panelt az asztal oszlopára rögzítik, ez működteti az elektro-hidraulikus rendszert. A vezérlő panelen lévő funkciós és információs gombok megegyeznek a vezetékes vezérlőn lévő kezelőszervekkel. ALTERNATÍV MOZGATÁS (OPCIÓ): Az alternatív mozgatással ellátott változat két, független mozgató rendszerrel van ellátva: elektro-hidraulikus és mechanikus-hidraulikus. Az alternatív mechanikus-hidraulikus rendszer lehetővé teszi valamennyi funkció elektromos állítását. Az asztal egyes funkcióit az alapzaton elhelyezett karral lehet kiválasztani, a mozgatás pedig lábpumpa segítségével történik. SU-10 asztal lapos talapzattal és WB 10.0 kocsival a teljes asztal szállításához (magasságállítás, Trendelenburg és anti-trendelenburg pozíció nélkül) 6 7

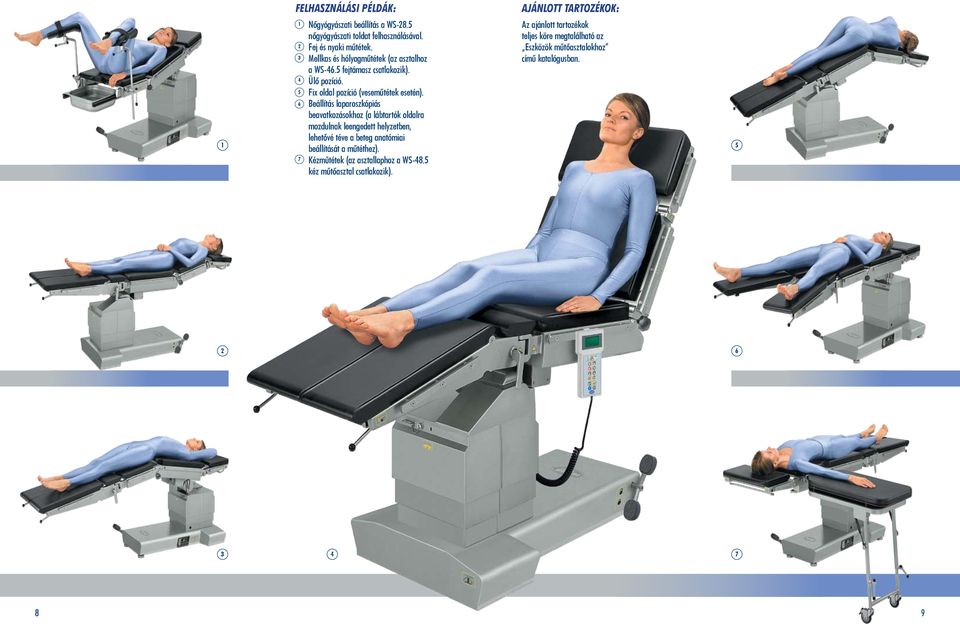

5 FELHASZNÁLÁSI PÉLDÁK: AJÁNLOTT TARTOZÉKOK: Nőgyógyászati beállítás a WS-28.5 nőgyógyászati toldat felhasználásával. Fej és nyaki műtétek. Mellkas és hólyagműtétek (az asztalhoz a WS-46.5 fejtámasz csatlakozik). Ülő pozíció. Fix oldal pozíció (veseműtétek esetén). Beállítás laparoszkópiás beavatkozásokhoz (a lábtartók oldalra mozdulnak leengedett helyzetben, lehetővé téve a beteg anatómiai beállítását a műtéthez). Kézműtétek (az asztallaphoz a WS-48.5 kéz műtőasztal csatlakozik). Az ajánlott tartozékok teljes köre megtalálható az Eszközök műtőasztalokhoz című katalógusban

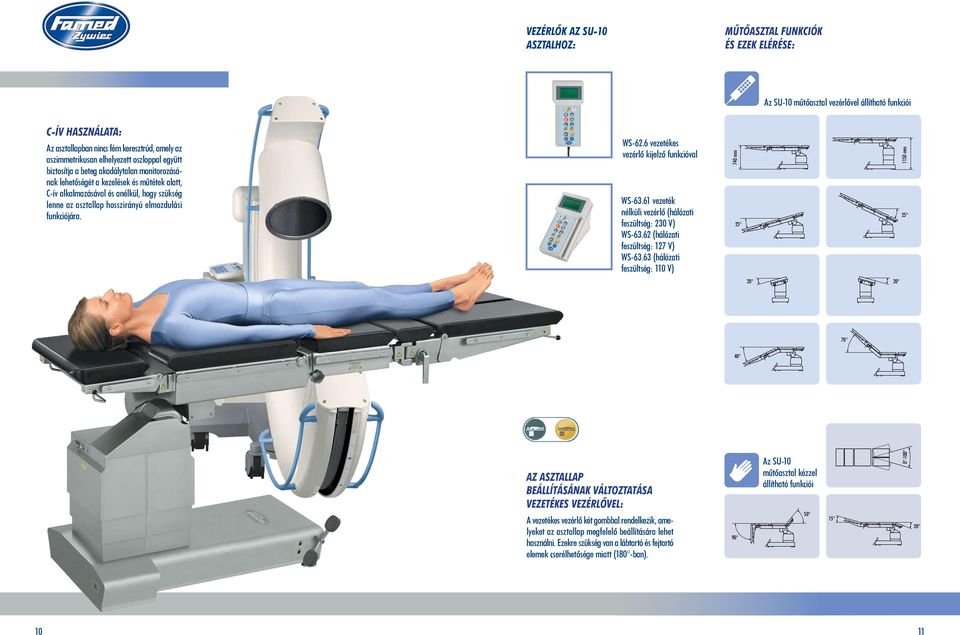

6 VEZÉRLŐK AZ SU-10 ASZTALHOZ: MŰTŐASZTAL FUNKCIÓK ÉS EZEK ELÉRÉSE: Az SU-10 műtőasztal vezérlővel állítható funkciói C-ÍV HASZNÁLATA: Az asztallapban nincs fém keresztrúd, amely az aszimmetrikusan elhelyezett oszloppal együtt biztosítja a beteg akadálytalan monitorozásának lehetőségét a kezelések és műtétek alatt, C-ív alkalmazásával és anélkül, hogy szükség lenne az asztallap hosszirányú elmozdulási funkciójára. WS-62.6 vezetékes vezérlő kijelző funkcióval WS vezeték nélküli vezérlő (hálózati feszültség: 230 V) WS (hálózati feszültség: 127 V) WS (hálózati feszültség: 110 V) 740 mm mm AZ ASZTALLAP BEÁLLÍTÁSÁNAK VÁLTOZTATÁSA VEZETÉKES VEZÉRLŐVEL: A vezetékes vezérlő két gombbal rendelkezik, amelyeket az asztallap megfelelő beállítására lehet használni. Ezekre szükség van a lábtartó és fejtartó elemek cserélhetősége miatt (180 -ban). 90 Az SU-10 műtőasztal kézzel állítható funkciói

7 SU-10 MŰSZAKI ADATAI: Asztallap teljes hossza 2060 mm Asztallap maximális szélessége 560 mm Párnák szélessége 500 mm Asztallap magasságának állítása mm Ülőrész állítás fel 70 Ülőrész állítás le 40 Lábtartó állítás fel 15 Lábtartó állítás le 90 Lábtartók nyílásszöge 100 Oldalirányú döntés ±20 Fejtámasz dőlésszöge fel 50 Fejtámasz dőlésszöge le 20 Trendelenburg pozíció 25 Anti-Trendelenburg pozíció 25 Telepfeszültség 24 V DC Hálózati feszültség 230 V, 50/60 Hz Ajánlott hálózati feszültség opciók V, 50/60 Hz 127 V, 50/60 Hz Áramfelvétel 0,5 A/230 V Asztal súlya 285 kg kiadás A technológiai fejlődésből eredő módosítások lehetőségének joga fenntartva. Here you can find the good ones: WOCHNA MEDICAL kft. H-1116 Budapest, Temesvár u. 20. Tel: , Fax: address: medical@wochna.com; Web: Manufacturer: ŻYWIECKA FABRYKA SPRZĘTU SZPITALNEGO FAMED S.A. ul. Fabryczna 1, Żywiec, Poland Internet:
