áramlásirányító szelep beépített helyzetszabályozóval DN15 amíg DN150 sorozat 8021

Átírás

1 áramlásirányító szelep beépített helyzetszabályozóval DN15 amíg DN150 sorozat 8021 kialakítás pneumatikus áramlásirányító szelep membránhajtóművel beépített helyzetszabályozóval, karimák közé szerelhető kivitel, hossz DIN EN szerint 20-as sorozat beállítási viszony analóg pozíciószabályozó 30:1 digitális pozíciószabályozó karakterisztika lineáris 40:1 digitális pozíciószabályozó karakterisztika egyenszázalékos 80:1 csatlakozó anyagok Rögzítés módja beépítési helyzet alkalmazás közeghőmérséklet környezeti hőmérséklet üzemi nyomás csúszóanyag-párok karima DN15... DN150 EN B-típus szerint ház horganyzott acél ill. rozsdamentes acél , rögzített tömítő lemez rozsdamentes acél AISI 316 Ti bevonattal ellátva és csúszó tömítő lemez különleges szén fej és rúd rozsdamentes acél AISI 316 Ti, PTFE tömítés szénnel megtöltve, támasztógyűrű tömítő gyűrűhöz rozsdamentes acél , membrán ház alumínium bevonattal ellátva, hajtómű rugó anyaga rozsdamentes acél, ház helyzetszabályozó eloxált alumínium és műanyag beépítés merev sűrített levegő hálózatba A pozíciószabályozó vízszintes beépítési helyzet mellett állítandó be.. Eltérő beépítési helyzet esetén használat előtt nullpont és maximum érték beállítása szükséges. gáz és folyékony halmazállapotú anyagok melyek nem károsítják a használt anyagot ház horganyzott acél: -10 C C ház rozsdamentes acél : -60 C C lásd helyzetszabályozó lásd táblázat rozsdamentes acél/speciális szén> ill. STN2 szivárgási arány (% átfolyás) rozsdamentes acél/speciális szén < 0,0001 STN2 < 0, HU-2014/11 STASTO Ing. Stocker KG oldal 1 tól 7

2 rendelési kód / 015 V G M Z - - S xxx cikk szelep V javítókészlet R forma pneumatikus áramlásirányító szelep típus 8021 G csatlakozó karimák közé építéshez DIN (PN10-PN40) 0 ház anyaga horganyzott acél 0 rozsdamentes acél / Hastelloy 8 biztonsági állás rugóval záró 0 rugóval nyitó 1 hajtómű membránhajtómű 125cm² 3 membránhajtómű 250cm² 4 membránhajtómű 500cm² 5 megadandó, amennyiben egy vagy több a következő pozíciók közül foglalt: 7 - egyedi kivitel 16 M rugózik szabványos konfiguráció - 8 rugózik 4 szártömítés PTFE tömítés, önbeálló (alapkivitel) - továbbá fém harmonikával rozsdamentes acél AISI 316 Ti (max. nyomás 33bar) 1 mozgatható csúszó tányér szén - STN2-tömítő lemez 9 rögzített csúszó tányér rozsdamentes acél AISI 316 Ti bevonattal ellátva - STN2-tömítő lemez 1 Kvs-értékek 100% (alapkivitel) - adott értekre csökkentve 63% A adott értekre csökkentve 40% 1 adott értekre csökkentve 25% B adott értekre csökkentve 16% 2 adott értekre csökkentve 10% C adott értekre csökkentve 6,3% 3 adott értekre csökkentve 2,5% 4 adott értekre csökkentve 1% 5 adott értekre csökkentve 20% 6 adott értekre csökkentve 12% 7 adott értekre csökkentve 2% 8 adott értekre csökkentve 0,4% 9 karakterisztika lineáris - egyenszázalékos 1 Kellékek 14-es pozíció és a továbbiak Z helyzetszabályozó a csomagban nincs - P/P-helyzetszabályozó típus I/P-helyzetszabályozó típus I/P-helyzetszabályozó típus 8047 EEx ib IIC T6 stekkerrel M12x1 6 I/P-helyzetszabályozó stekkerrel M12x1 8 digitális pozíciószabályozó 8049-es típus, 4- vezetékes C digitális pozíciószabályozó 8049-es típus, 2- vezetékes R digitális pozíciószabályozó 8049-es típus, ASI-kivitel T digitális pozíciószabályozó 8049-es típus, 2- vezetékes, Ex-kivitel W jelzőkészülékek a csomagban nincs - 2 induktív határérték jeladó M12x VDC PNP 0 2 induktív határérték jeladó M12x VDC PNP / NPN 5 1 induktív határérték jeladó M12x VDC PNP D 1 induktív határérték jeladó M12x VDC PNP / NPN 6 egyéb egyedi kivitelek egyéb egyedi kivitelek S 8021-HU-2014/11 STASTO Ing. Stocker KG oldal 2 tól 7

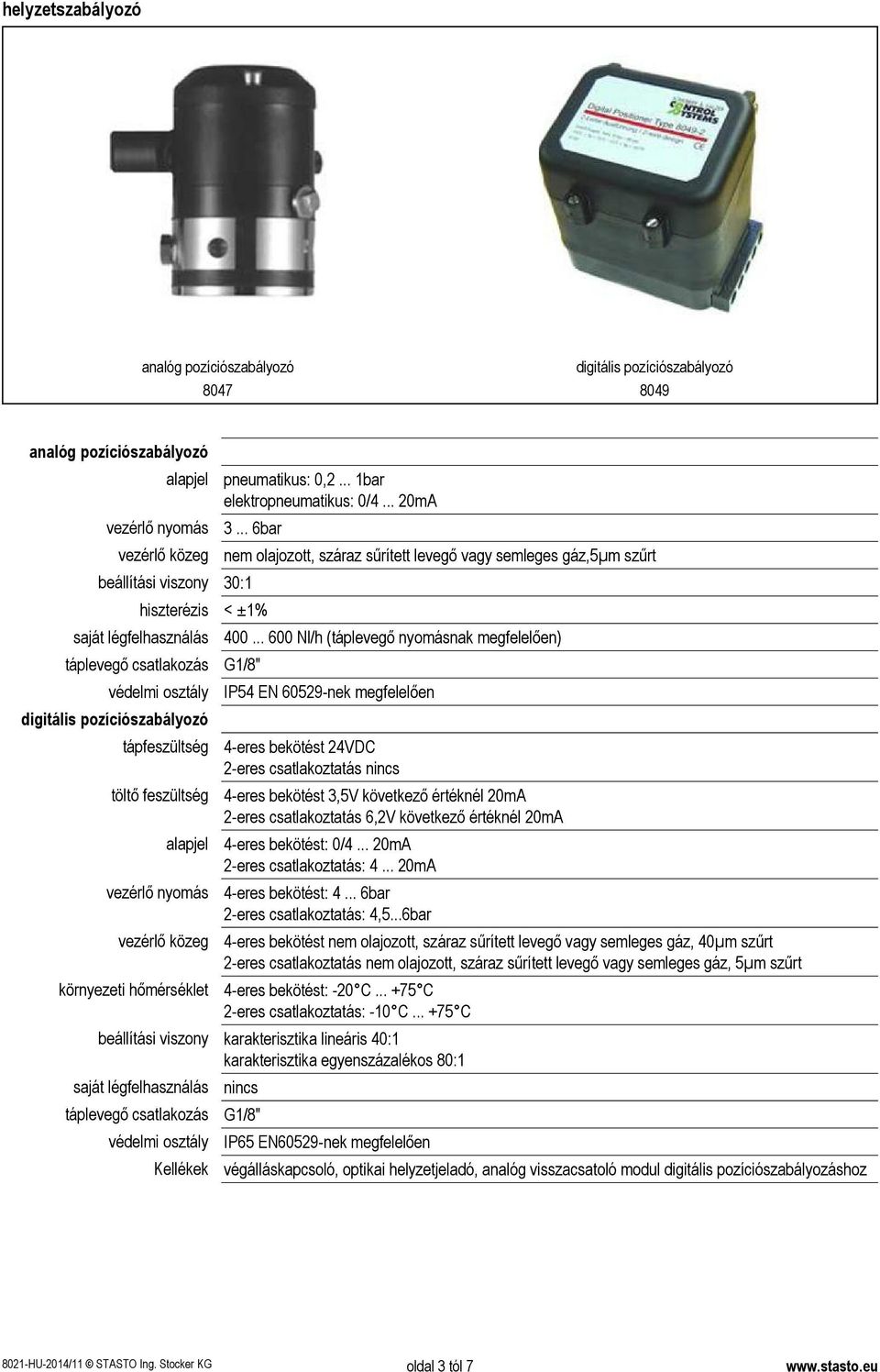

3 helyzetszabályozó analóg pozíciószabályozó 8047 digitális pozíciószabályozó 8049 analóg pozíciószabályozó alapjel vezérlő nyomás vezérlő közeg beállítási viszony 30:1 pneumatikus: 0,2... 1bar elektropneumatikus: 0/ mA bar hiszterézis < ±1% saját légfelhasználás táplevegő csatlakozás védelmi osztály digitális pozíciószabályozó tápfeszültség töltő feszültség alapjel vezérlő nyomás vezérlő közeg környezeti hőmérséklet nem olajozott, száraz sűrített levegő vagy semleges gáz,5µm szűrt Nl/h (táplevegő nyomásnak megfelelően) G1/8" IP54 EN nek megfelelően 4-eres bekötést 24VDC 2-eres csatlakoztatás nincs 4-eres bekötést 3,5V következő értéknél 20mA 2-eres csatlakoztatás 6,2V következő értéknél 20mA 4-eres bekötést: 0/ mA 2-eres csatlakoztatás: mA 4-eres bekötést: bar 2-eres csatlakoztatás: 4,5...6bar 4-eres bekötést nem olajozott, száraz sűrített levegő vagy semleges gáz, 40µm szűrt 2-eres csatlakoztatás nem olajozott, száraz sűrített levegő vagy semleges gáz, 5µm szűrt 4-eres bekötést: -20 C C 2-eres csatlakoztatás: -10 C C beállítási viszony karakterisztika lineáris 40:1 karakterisztika egyenszázalékos 80:1 saját légfelhasználás táplevegő csatlakozás védelmi osztály Kellékek nincs G1/8" IP65 EN60529-nek megfelelően végálláskapcsoló, optikai helyzetjeladó, analóg visszacsatoló modul digitális pozíciószabályozáshoz 8021-HU-2014/11 STASTO Ing. Stocker KG oldal 3 tól 7

4 méretek I/P pozíciószabályozó típus 8047 P/P-helyzetszabályozó típus 8047 digitális pozíciószabályozó típus 8049 A C hajtómű D súly [kb. kg] L löket analóg szabályozó digitális szabályozó D125 D250 D125 D ,9 9, ,0 9, ,2 9, ,5 9, ,7 9, ,9 11, ,7 11, ,3 12, ,5 11,8 14, ,5 14,0 16, ,5 15,5 17,7 alkalmazhatósági határ - legnagyobb megengedett bemenő nyomás bar-ban rozsdamentes acél/speciális szén STN2 100 C 150 C 200 C 250 C 300 C 350 C 100 C 150 C 200 C 250 C 300 C 350 C ,8 8,0 7, ,0 8,8 8,4 8,0 6,5 5,3 4, ,8 7,9 6,5 5,6 megkötések acél szelepekre 300 C 8021-HU-2014/11 STASTO Ing. Stocker KG oldal 4 tól 7

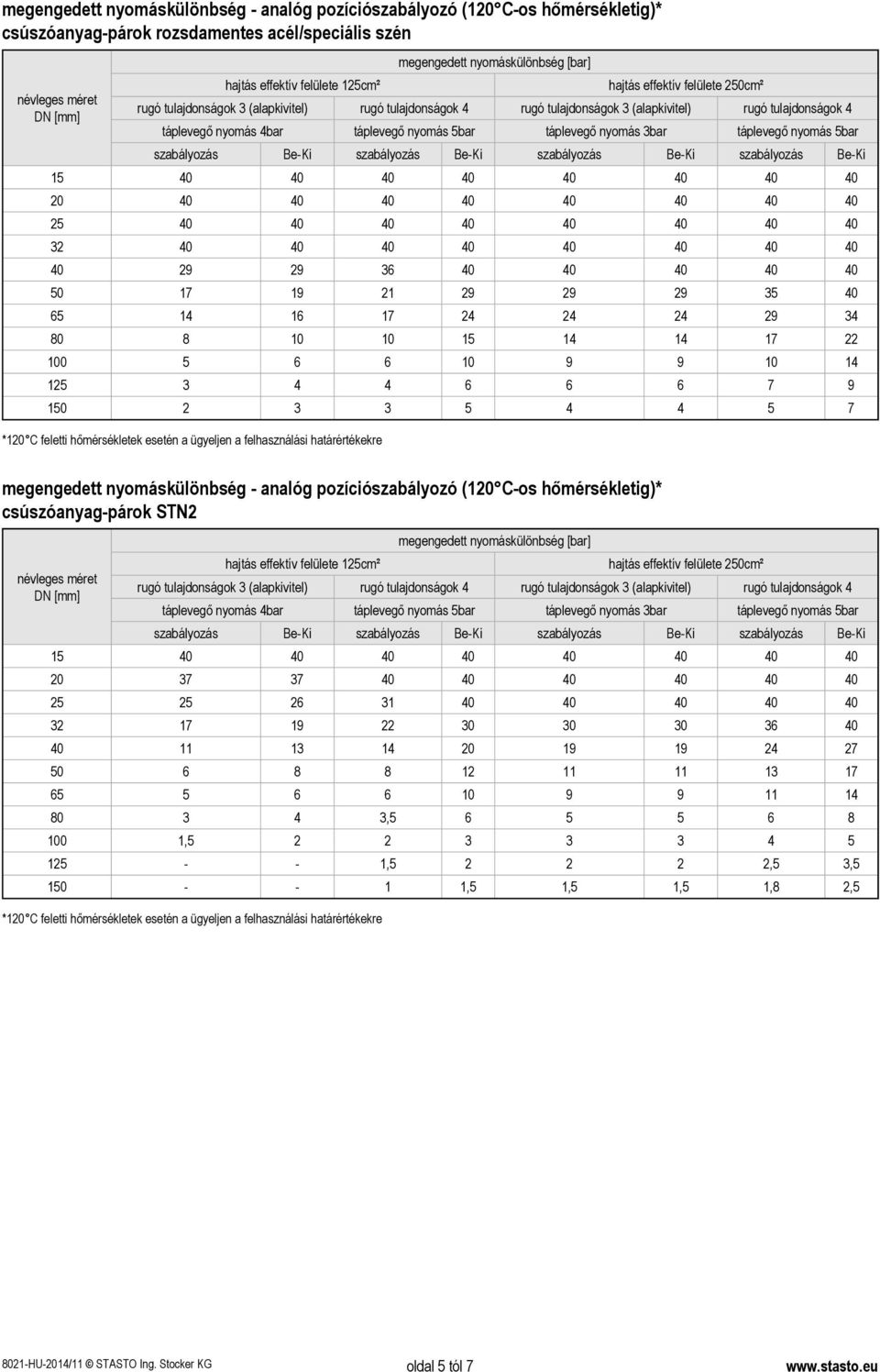

5 megengedett nyomáskülönbség - analóg pozíciószabályozó (120 C-os hőmérsékletig)* csúszóanyag-párok rozsdamentes acél/speciális szén táplevegő nyomás 4bar táplevegő nyomás 5bar táplevegő nyomás 3bar táplevegő nyomás 5bar szabályozás Be-Ki szabályozás Be-Ki szabályozás Be-Ki szabályozás Be-Ki megengedett nyomáskülönbség - analóg pozíciószabályozó (120 C-os hőmérsékletig)* csúszóanyag-párok STN2 táplevegő nyomás 4bar táplevegő nyomás 5bar táplevegő nyomás 3bar táplevegő nyomás 5bar szabályozás Be-Ki szabályozás Be-Ki szabályozás Be-Ki szabályozás Be-Ki , , , ,5 3, ,5 1,5 1,5 1,8 2, HU-2014/11 STASTO Ing. Stocker KG oldal 5 tól 7

6 megengedett nyomáskülönbség - digitális pozíciószabályozó (120 C-os hőmérsékletig)* csúszóanyag-párok rozsdamentes acél/speciális szén táplevegő nyomás 4,5bar táplevegő nyomás 5,5bar táplevegő nyomás 3bar táplevegő nyomás 4bar , megengedett nyomáskülönbség - digitális pozíciószabályozó (120 C-os hőmérsékletig)* csúszóanyag-párok STN2 táplevegő nyomás 4,5bar táplevegő nyomás 5,5bar táplevegő nyomás 3bar táplevegő nyomás 4bar , , , ,5 4,5 5, HU-2014/11 STASTO Ing. Stocker KG oldal 6 tól 7

7 Kvs-értékek karakterisztika Kvs-érték [m³/h] 100% 63% 40% 25% 20% 16% 12% 10% 6,3% 2,5% 2% 1% 0,4% lineáris 4 2,6 1,7 1,4-0,71 0,49 0,44 0,26 0,14 0,08 0,04 - egyenszázalékos 1,7-1, , lineáris 6, , egyenszázalékos lineáris 11 6, ,6-0,93 0,62 0,26-0,14 0,04 egyenszázalékos 5-2,4-1, lineáris egyenszázalékos lineáris egyenszázalékos 11 8,5-2, lineáris egyenszázalékos lineáris egyenszázalékos lineáris egyenszázalékos lineáris egyenszázalékos lineáris egyenszázalékos lineáris egyenszázalékos az ábrák csak tájékoztató jellegűek konstrukciós, méret és anyagváltoztatás joga fenntartva 8021-HU-2014/11 STASTO Ing. Stocker KG oldal 7 tól 7
