1 A NAGY PRECIZITÁS ÉS PONTOSSÁG GARANTÁLT Mindegyik gépet olyan gyárban gyártjuk, ahol állandó hômérsékletet és páratartalmat tartunk fenn. Maximumot a Maximartól! CNC EXPORT KFT H-8152 Kőszárhegy Fő út 12. Telefon: ( ) , ( ) Fax: ( ) info@cncexport.hu Cégünk egyedárusításí joggal rendelkezik Magyarország és Románia területén. Teljesen zárt légkondicionált gyár Állandó hômérsékletû és páratartalmú szerelôcsarnokok 2007 Március

2 TELJESÍTMÉNY MEGBÍZHATÓSÁG BIZTONSÁG PONTOSSÁG

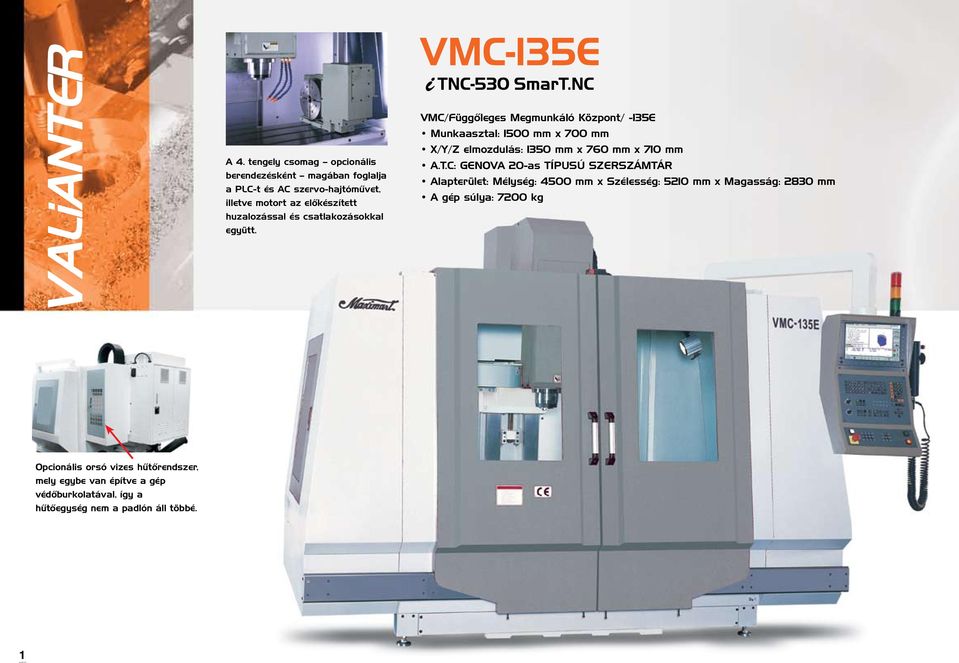

3 A 4. tengely csomag opcionális berendezésként magában foglalja a PLC-t és AC szervo-hajtómûvet, illetve motort az elõkészített huzalozással és csatlakozásokkal együtt. VMC/Függôleges Megmunkáló Központ/ -135E Munkaasztal: 1500 mm x 700 mm X/Y/Z elmozdulás: 1350 mm x 760 mm x 710 mm A.T.C: GENOVA 20-as TÍPUSÚ SZERSZÁMTÁR Alapterület: Mélység: 4500 mm x Szélesség: 5210 mm x Magasság: 2830 mm A gép súlya: 7200 kg Opcionális orsó vizes hûtõrendszer, mely egybe van építve a gép védõburkolatával, így a hûtõegység nem a padlón áll többé.

4 Munkaasztal: 1250 mm x 515 mm X/Y/Z elmozdulás: 1050 mm x 560 mm x 520 mm A.T.C: GENOVA 20-as TÍPUSÚ SZERSZÁMTÁR Alapterület: Mélység: 3550 mm x Szélesség: 4400 mm x Magasság: 2520 mm A gép súlya: 4800 kg Opcionális karos típusú automatikus szerszámcserélô rendszer, egy kétkaros A.T.C mechanizmus illetve egy 24 darabos szerszámtár kombinációja. Opcionális 3-D tapintó szonda/gomb a munkadarab beállításához (vonalba) és a munkadarab méréséhez.

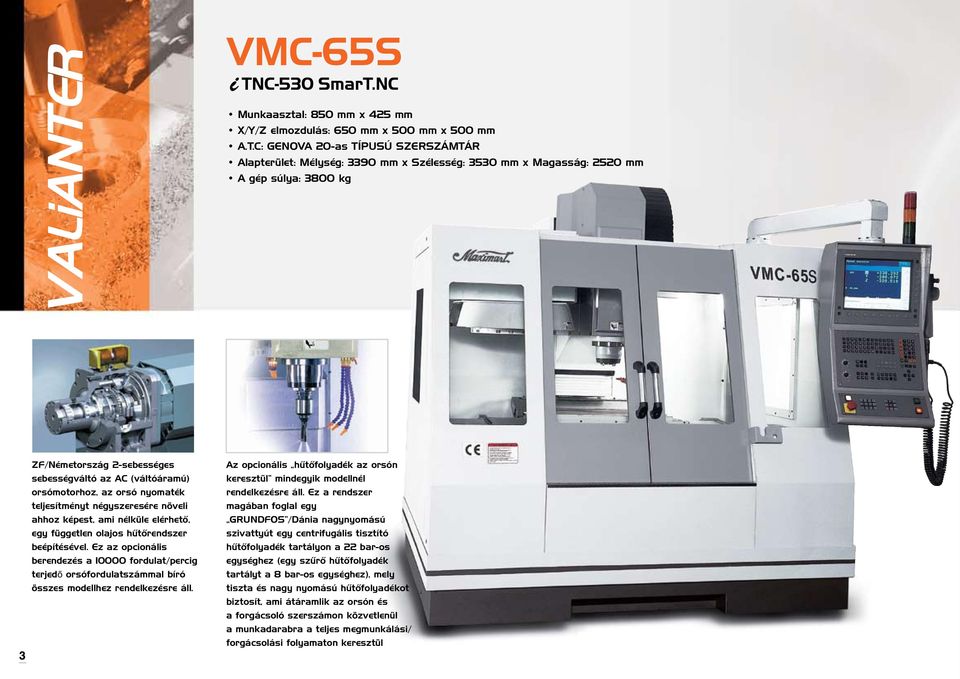

5 Munkaasztal: 850 mm x 425 mm X/Y/Z elmozdulás: 650 mm x 500 mm x 500 mm A.T.C: GENOVA 20-as TÍPUSÚ SZERSZÁMTÁR Alapterület: Mélység: 3390 mm x Szélesség: 3530 mm x Magasság: 2520 mm A gép súlya: 3800 kg ZF/Németország 2-sebességes sebességváltó az AC (váltóáramú) orsómotorhoz, az orsó nyomaték teljesítményt négyszeresére növeli ahhoz képest, ami nélküle elérhetõ, egy független olajos hûtõrendszer beépítésével. Ez az opcionális berendezés a fordulat/percig terjedő orsófordulatszámmal bíró összes modellhez rendelkezésre áll. Az opcionális hûtõfolyadék az orsón keresztül mindegyik modellnél rendelkezésre áll. Ez a rendszer magában foglal egy GRUNDFOS /Dánia nagynyomású szivattyút egy centrifugális tisztító hûtõfolyadék tartályon a 22 bar-os egységhez (egy szûrõ hûtõfolyadék tartályt a 8 bar-os egységhez), mely tiszta és nagy nyomású hûtõfolyadékot biztosít, ami átáramlik az orsón és a forgácsoló szerszámon közvetlenül a munkadarabra a teljes megmunkálási/ forgácsolási folyamaton keresztül

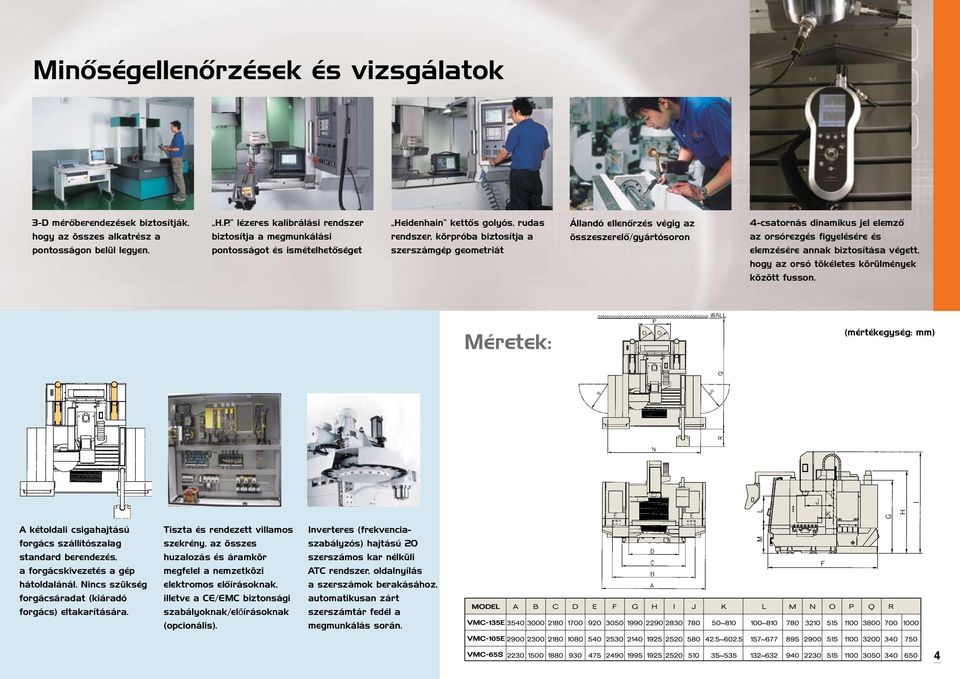

6 Minôségellenôrzések és vizsgálatok 3-D mérõberendezések biztosítják, hogy az összes alkatrész a pontosságon belül legyen. H.P. lézeres kalibrálási rendszer biztosítja a megmunkálási pontosságot és ismételhetõséget Heidenhain kettõs golyós, rudas rendszer, körpróba biztosítja a szerszámgép geometriát Állandó ellenõrzés végig az összeszerelõ/gyártósoron 4-csatornás dinamikus jel elemzõ az orsórezgés figyelésére és elemzésére annak biztosítása végett, hogy az orsó tökéletes körülmények között fusson. Méretek: (mértékegység: mm) A kétoldali csigahajtású forgács szállítószalag standard berendezés, a forgácskivezetés a gép hátoldalánál. Nincs szükség forgácsáradat (kiáradó forgács) eltakarítására. Tiszta és rendezett villamos szekrény, az összes huzalozás és áramkör megfelel a nemzetközi elektromos elõírásoknak, illetve a CE/EMC biztonsági szabályoknak/előírásoknak (opcionális). Inverteres (frekvenciaszabályzós) hajtású 20 szerszámos kar nélküli ATC rendszer, oldalnyílás a szerszámok berakásához, automatikusan zárt szerszámtár fedél a megmunkálás során.

7 Asztalok és szerszámtartók (mértékegység: mm) (KI)HÚZÓ CSAP/PECEK SZERSZÁMBEFOGÓ (mértékegység: mm) ASZTAL ASZTAL ASZTAL CNC-vezérlô

8 Gépspecifikációk TÉTEL/MODELL MUNKAASZTAL ASZTAL MÉRET MM T-HORONY (szélesség x szám x távolság) PRECÍZEN KÖSZÖRÜLT ASZTAL TEHERBÍRÁS ELMOZDULÁS ÉS TARTOMÁNY X/Y/Z TENGELY ELMOZDULÁS POZÍCIONÁLÁSI PONTOSSÁG ISMÉTELHETŐSÉG, X/Y/Z tengely ORSÓCSÚCS A MUNKAASZTALIG ORSÓKÖZPONT AZ OSZLOPIG ORSÓ ORSÓCSÚCS ORSÓ FORDULATSZÁM A FORDULATSZÁM változtatása HŰTŐFOLYADÉK az orsón keresztül ORSÓÁTMÉRŐ ELŐTOLÁSOK ELŐTOLÁSI SEBESSÉG (mm/perc) GYORS ÁTVITEL/előtolás (m/perc) A.T.C. SZERSZÁMTÁROLÓ KAPACITÁS MAXIMÁLIS SZERSZÁMÁTMÉRŐ SZERSZÁM KIVÁLASZTÁS MAXIMÁLIS SZERSZÁMSÚLY HAJTÓMOTOROK AC ORSÓMOTOR (30 perc/foly.) X.Y.Z AC SZERVOMOTOR HŰTŐFOLYADÉK MOTOR FORGÁCS KIHORDÓ szalag motor GÉPSÚLY *A fenti specifikációk előzetes értesítés nélkül megváltoztathatók ford/perc ORSÓHŰTŐ NÉLKÜL AZ AC ORSÓMOTOR FOLYAMATOSAN ÁLLÍTHATÓ OPCIONÁLIS, RENDELKEZÉSRE ÁLL 8 bar/22 bar KÉTIRÁNYÚ, TETSZŐLEGES, LEGRÖVIDEBB (ELÉRÉSI) ÚT A kiválasztott CNC/AC szervorendszertől függ A kiválasztott CNC/AC szervorendszertől függ STANDARD BERENDEZÉSEK/TARTOZÉKOK: - A teljesen zárt gép védõburkolata magában foglalja a következõket: - Teljesen zárt gép védőburkolata - 2 oldali csiga-hajtás típusú forgács kihordó szalag - egy db levegőpisztoly és egy db hûtõfolyadék-permetezõ védőburkolaton kívül beépítve - Automatikus kenés riasztóval - Hûtõfolyadék-rendszer - Halogén munkavilágítás/lámpa - 20 szerszámos GENOVA típusú ATC rendszer - Automatikus kikapcsolás/feszültségmentesítés - Orsó és forgács lefúvatás levegõvel - Merev menetfúrás - Hûtõventillátorok a villamos szekrényhez - Szerszámok és szerszámosdoboz - A gépet (víz)szintbe állító csavarok és alátétek - Üzemeltetési kézikönyv/használati utasítás és alkatrészlista kézikönyv - CE/EMC-nek megfelelõ gép - Transzformátor a CNC rendszerhez, hogy megfeleljen a helyi feszültségnek OPCIONÁLIS BERENDEZÉSEK/TARTOZÉKOK - 24 szerszámos karos típusú ATC rendszer - 1,5 másodperces (szerszámtól szerszámig) gyors szerszámcserélõ rendszer, csak a karos típusú ATC-hez - Hűtõfolyadék az orsón keresztül a. 22 bar-os csomag b. 5 bar-os csomag - Olaj-hûtõfolyadék leszedõ/eltávolító - 4. tengely AC szervocsomag elõkészítése - CNC forgóasztal és/vagy csúcsnyereg/nyeregszeg - ZF 2-sebességes sebességváltó az AC (váltóáramú) orsómotorhoz fordulat/perces orsó fordulatszám orsó vizes hûtõrendszerrel - DIN# orsó kúp/kúpos csapszerû rész - CNC rendszer külföldi/tengeren túli szavatosság
