SCM motor. Típus

Átírás

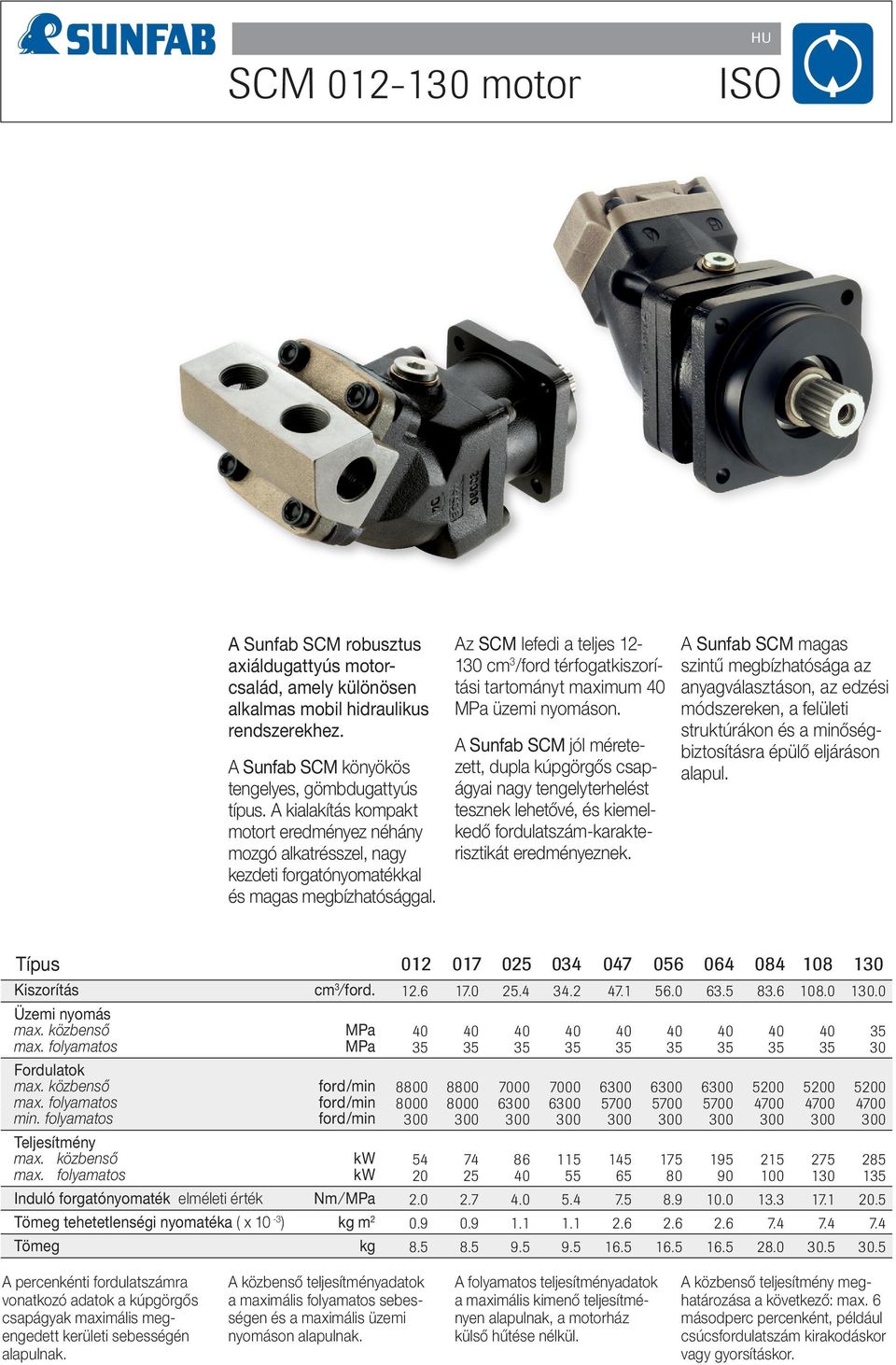

1 SCM motor HU ISO A Sunfab SCM robusztus axiáldugattyús motorcsalád, amely különösen alkalmas mobil hidraulikus rendszerekhez. A Sunfab SCM könyökös tengelyes, gömbdugattyús típus. A kialakítás kompakt motort eredményez néhány mozgó alkatrésszel, nagy kezdeti forgatónyomatékkal és magas megbízhatósággal. Az SCM lefedi a teljes cm 3 /ford térfogatkiszorítási tartományt maximum 40 MPa üzemi nyomáson. A Sunfab SCM jól méretezett, dupla kúpgörgős csapágyai nagy tengelyterhelést tesznek lehetővé, és kiemelkedő fordulatszám-karakterisztikát eredményeznek. A Sunfab SCM magas szintű megbízhatósága az anyagválasztáson, az edzési módszereken, a felületi struktúrákon és a minőségbiztosításra épülő eljáráson alapul. Típus Kiszorítás cm 3 ford. Üzemi nyomás max. közbenső MPa max. folyamatos MPa Fordulatok max. közbenső ford/min max. folyamatos ford/min min. folyamatos ford/min Teljesítmény max. közbenső kw max. folyamatos kw Induló forgatónyomaték elméleti érték Nm MPa Tömeg tehetetlenségi nyomatéka ( x 10-3 ) kg m 2 Tömeg kg A percenkénti fordulatszámra vonatkozó adatok a kúpgörgős csapágyak maximális megengedett kerületi sebességén alapulnak. A közbenső teljesítményadatok a maximális folyamatos sebességen és a maximális üzemi nyomáson alapulnak. A folyamatos teljesítményadatok a maximális kimenő teljesítményen alapulnak, a motorház külső hűtése nélkül. A közbenső teljesítmény meghatározása a következő: max. 6 másodperc percenként, például csúcsfordulatszám kirakodáskor vagy gyorsításkor.

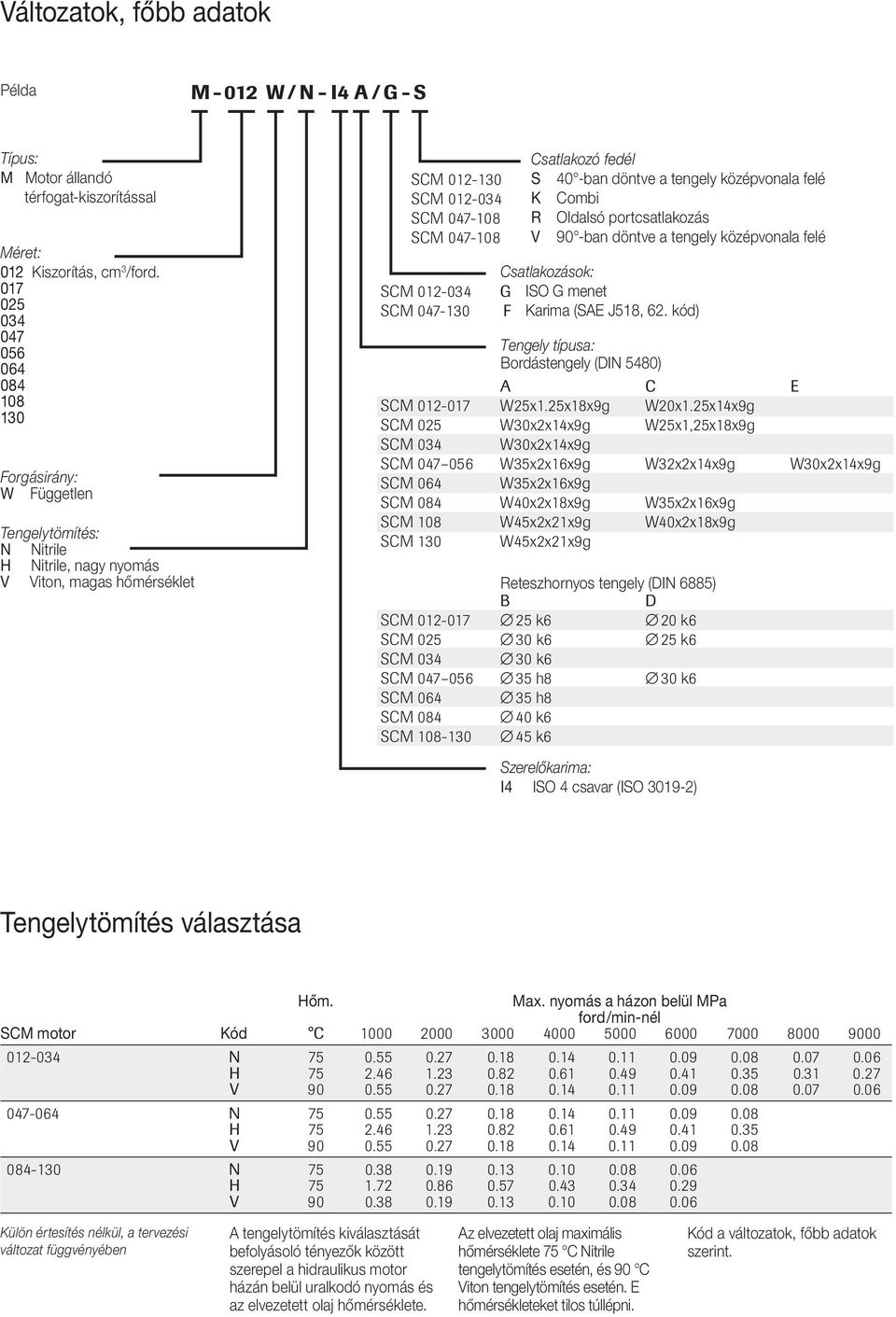

2 Változatok, főbb adatok Példa Típus: M Motor állandó térfogat-kiszorítással Méret: 012 Kiszorítás, cm 3 /ford Forgásirány: W Független Tengelytömítés: N Nitrile H Nitrile, nagy nyomás V Viton, magas hőmérséklet SCM SCM SCM SCM SCM SCM Csatlakozó fedél S -ban döntve a tengely középvonala felé K Combi R Oldalsó portcsatlakozás V 90 -ban döntve a tengely középvonala felé Csatlakozások: G ISO G menet F Karima (SAE J518, 62. kód) Tengely típusa: Bordástengely (DIN 5480) A C E SCM W25x1.25x18x9g W20x1.25x14x9g SCM 025 W30x2x14x9g W25x1,25x18x9g SCM 034 W30x2x14x9g SCM W35x2x16x9g W32x2x14x9g W30x2x14x9g SCM 064 W35x2x16x9g SCM 084 W40x2x18x9g W35x2x16x9g SCM 108 W45x2x21x9g W40x2x18x9g SCM 130 W45x2x21x9g Reteszhornyos tengely (DIN 6885) B D SCM k6 20 k6 SCM k6 25 k6 SCM k6 SCM h8 30 k6 SCM h8 SCM k6 SCM k6 Szerelőkarima: I4 ISO 4 csavar (ISO ) Tengelytömítés választása SCM motor Kód Hőm. Max. nyomás a házon belül MPa ford/min-nél C N H V N H V N H V Külön értesítés nélkül, a tervezési változat függvényében A tengelytömítés kiválasztását befolyásoló tényezők között szerepel a hidraulikus motor házán belül uralkodó nyomás és az elvezetett olaj hőmérséklete. Az elvezetett olaj maximális hőmérséklete 75 C Nitrile tengelytömítés esetén, és 90 C Viton tengelytömítés esetén. E hőmérsékleteket tilos túllépni. Kód a változatok, főbb adatok szerint.

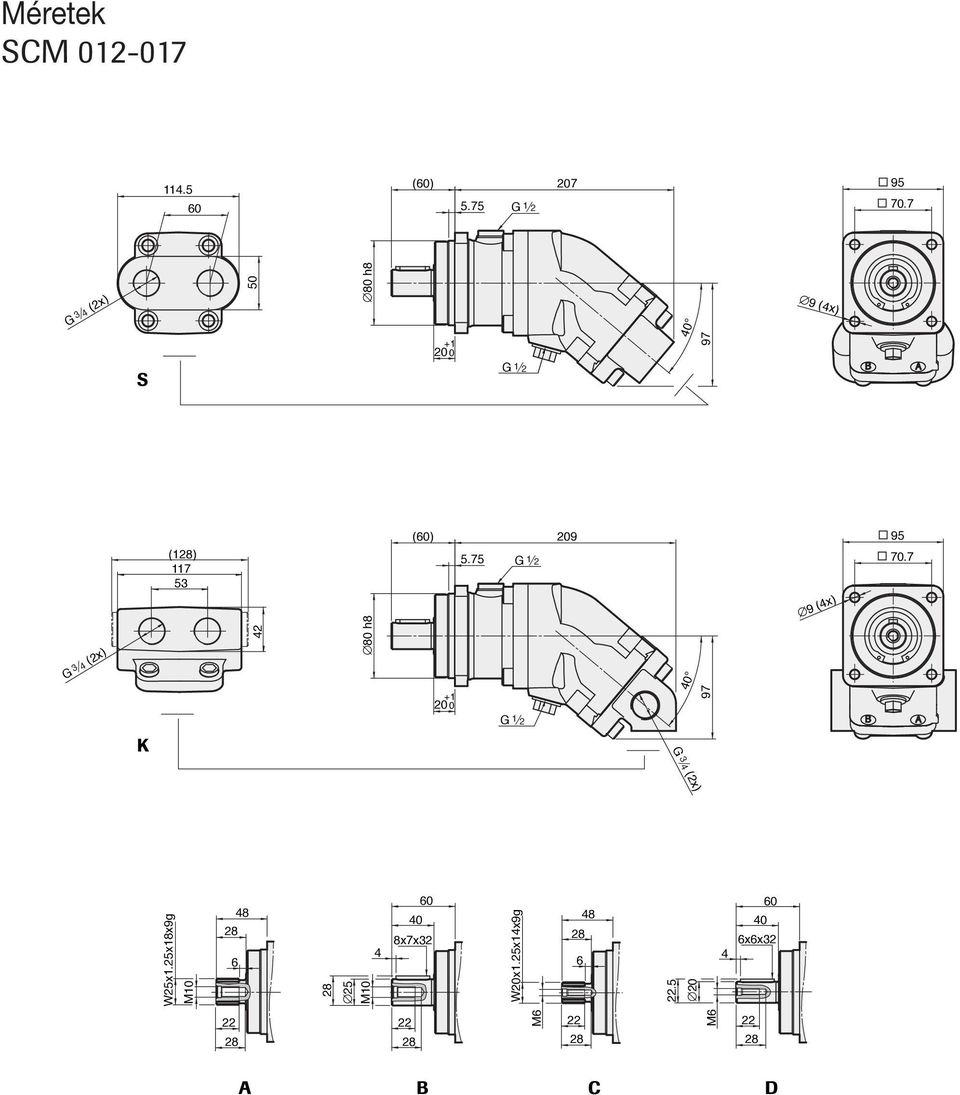

3 Méretek SCM () G h8 9 (4x) G 3 4 (1) h8 () (4x) G 3 4 W25x1.25x18x9g M M x7x32 6x6x W20x1.25x14x9g.5 20 M6 M6

4 SCM (75) G 4 3 (75) G h8 11 (4x) (1) h8 11 (4x) G 3 4 W30x2x14x9g x7x40 W25x1.25x18x9g M M x7x40

5 23.8 SCM (92) (4x) h (92) h M10 (8x) (92) (4x) h M10 (8x) (4x) 19 M10 (8x) W35x2x16x9g x10x50 W32x2x14x9g x7x50 W30x2x14x9g 7

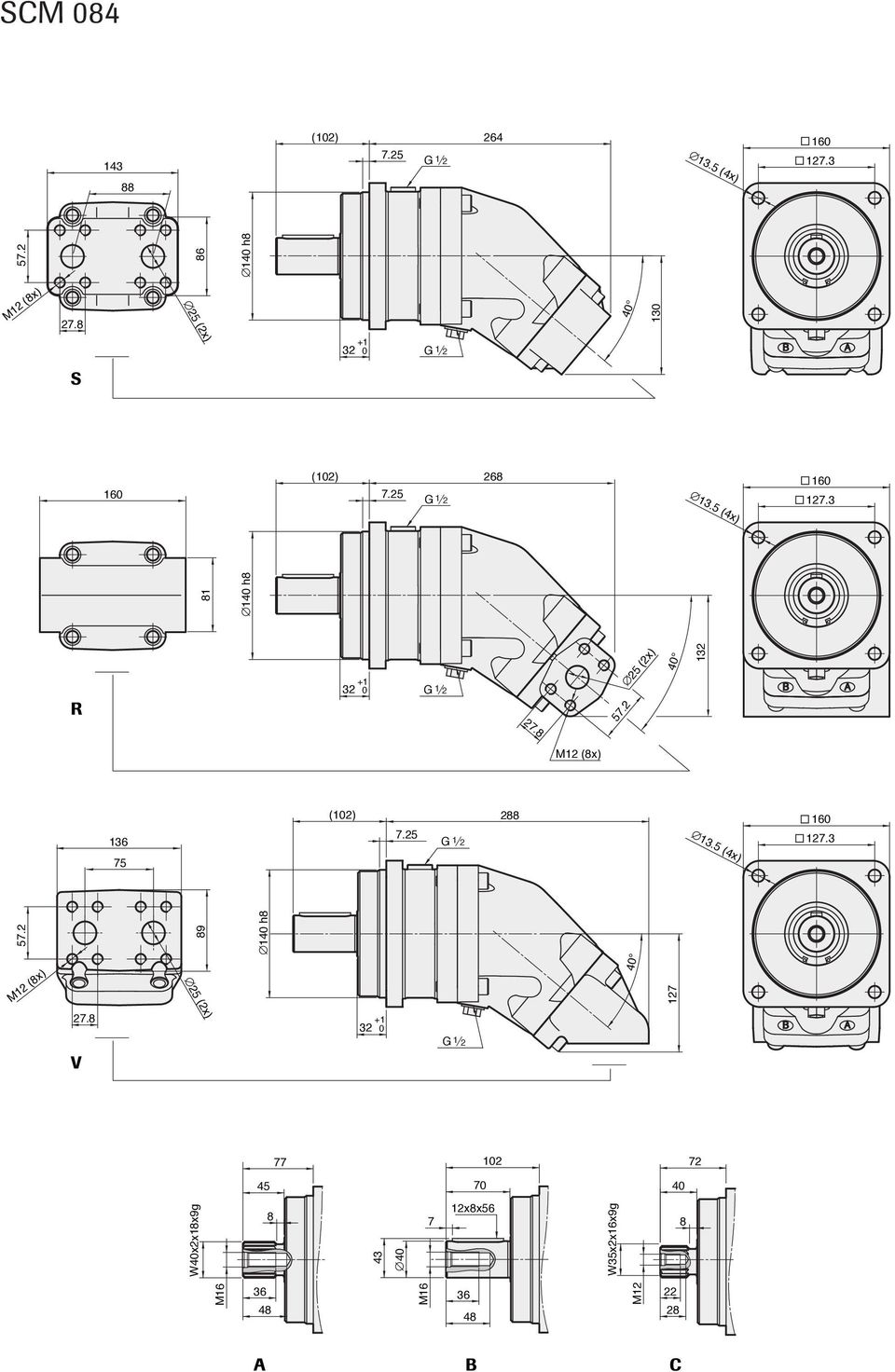

6 27.8 SCM (102) (4x) (8x) h8 140 h (102) (4x) (8x) 136 (102) (4x) (8x) h W40x2x18x9g x8x56 W35x2x16x9g 8 M M

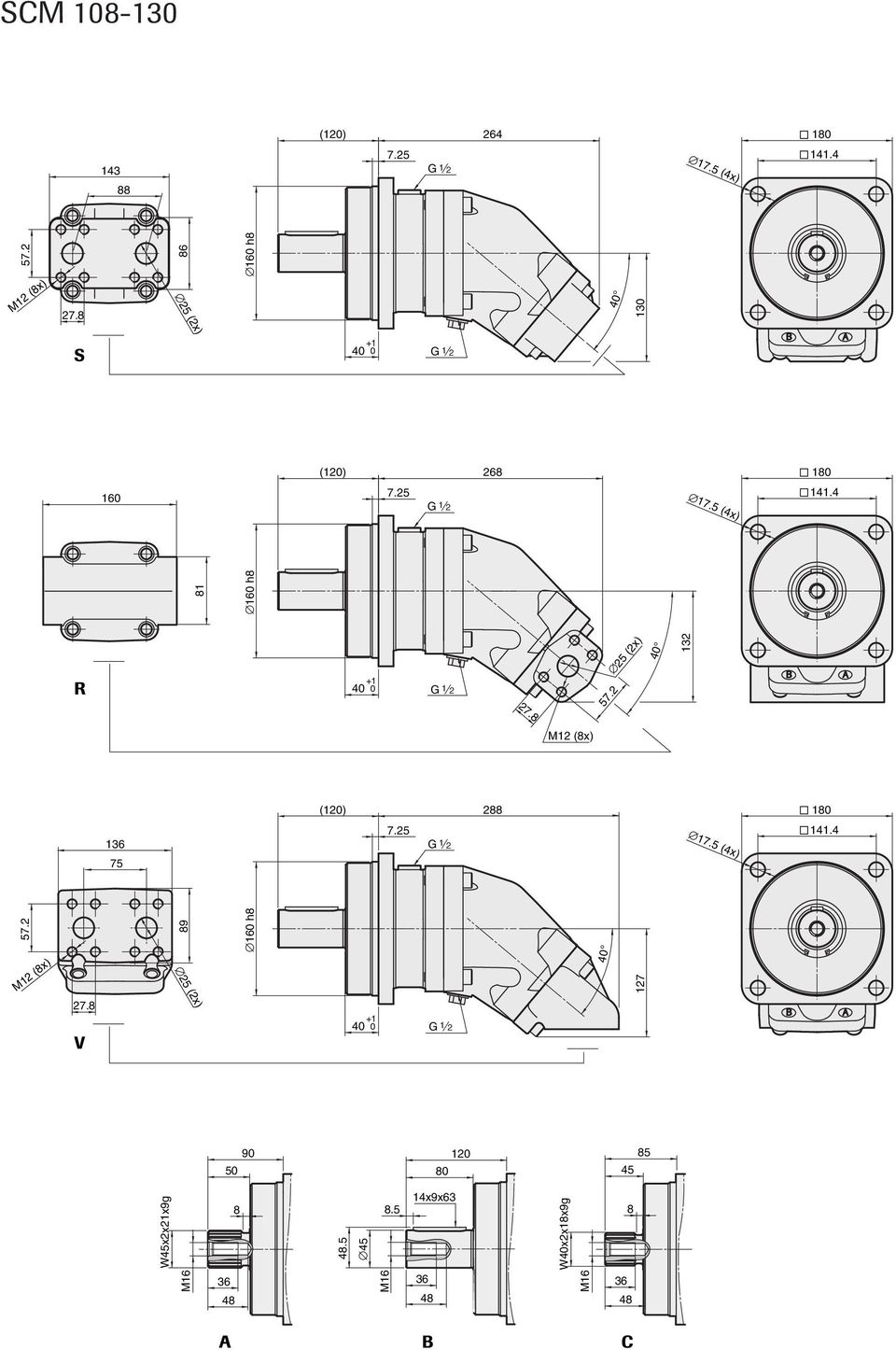

7 SCM

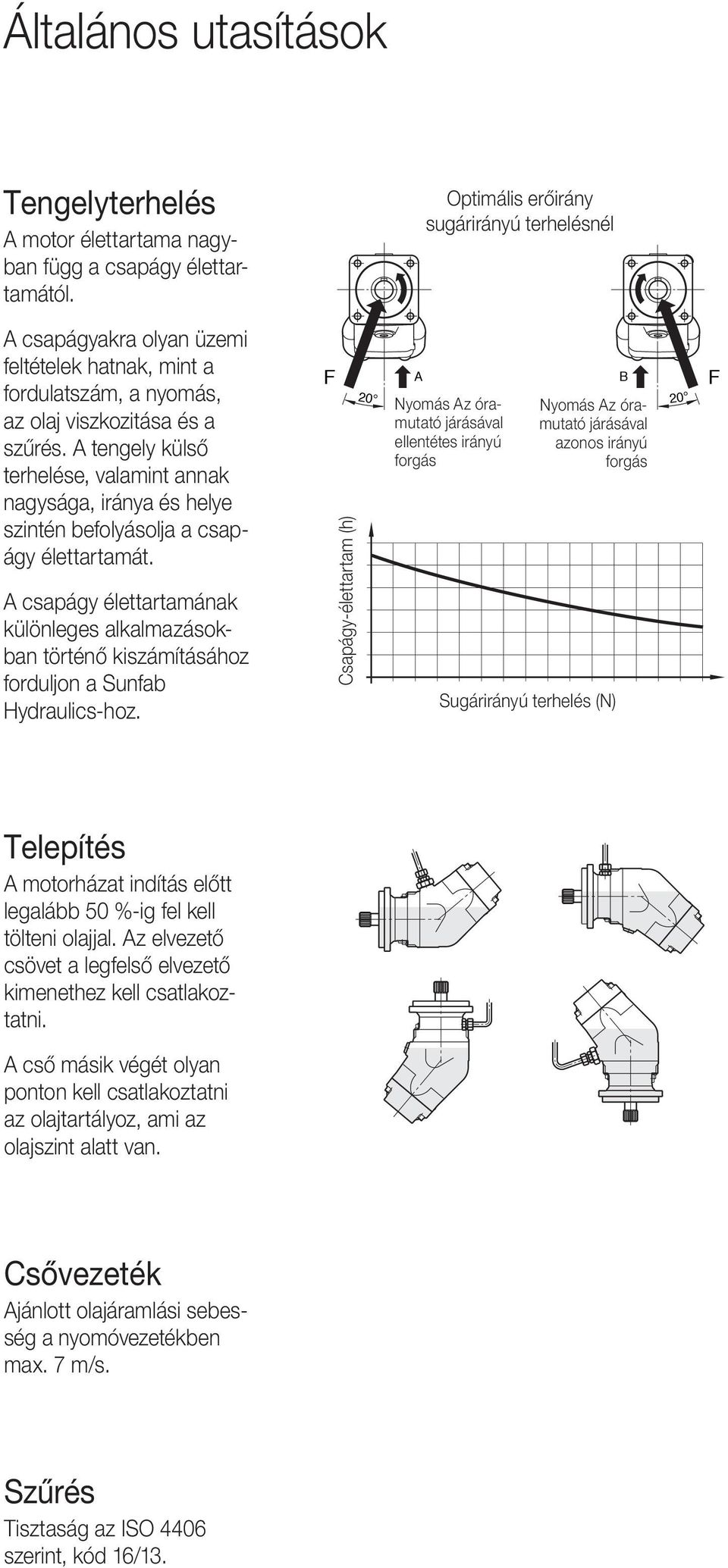

8 Általános utasítások Tengelyterhelés A motor élettartama nagyban függ a csapágy élettartamától. Optimális erőirány sugárirányú terhelésnél A csapágyakra olyan üzemi feltételek hatnak, mint a fordulatszám, a nyomás, az olaj viszkozitása és a szűrés. A tengely külső terhelése, valamint annak nagysága, iránya és helye szintén befolyásolja a csapágy élettartamát. A csapágy élettartamának különleges alkalmazásokban történő kiszámításához forduljon a Sunfab Hydraulics-hoz. F Csapágy-élettartam (h) 20 A Nyomás Az óramutató járásával ellentétes irányú forgás B Nyomás Az óramutató járásával azonos irányú forgás Sugárirányú terhelés (N) 20 F Telepítés A motorházat indítás előtt legalább 50 %-ig fel kell tölteni olajjal. Az elvezető csövet a legfelső elvezető kimenethez kell csatlakoztatni. A cső másik végét olyan ponton kell csatlakoztatni az olajtartályoz, ami az olajszint alatt van. Csővezeték Ajánlott olajáramlási sebesség a nyomóvezetékben max. 7 m/s. Szűrés Tisztaság az ISO 4406 szerint, kód 16/13.

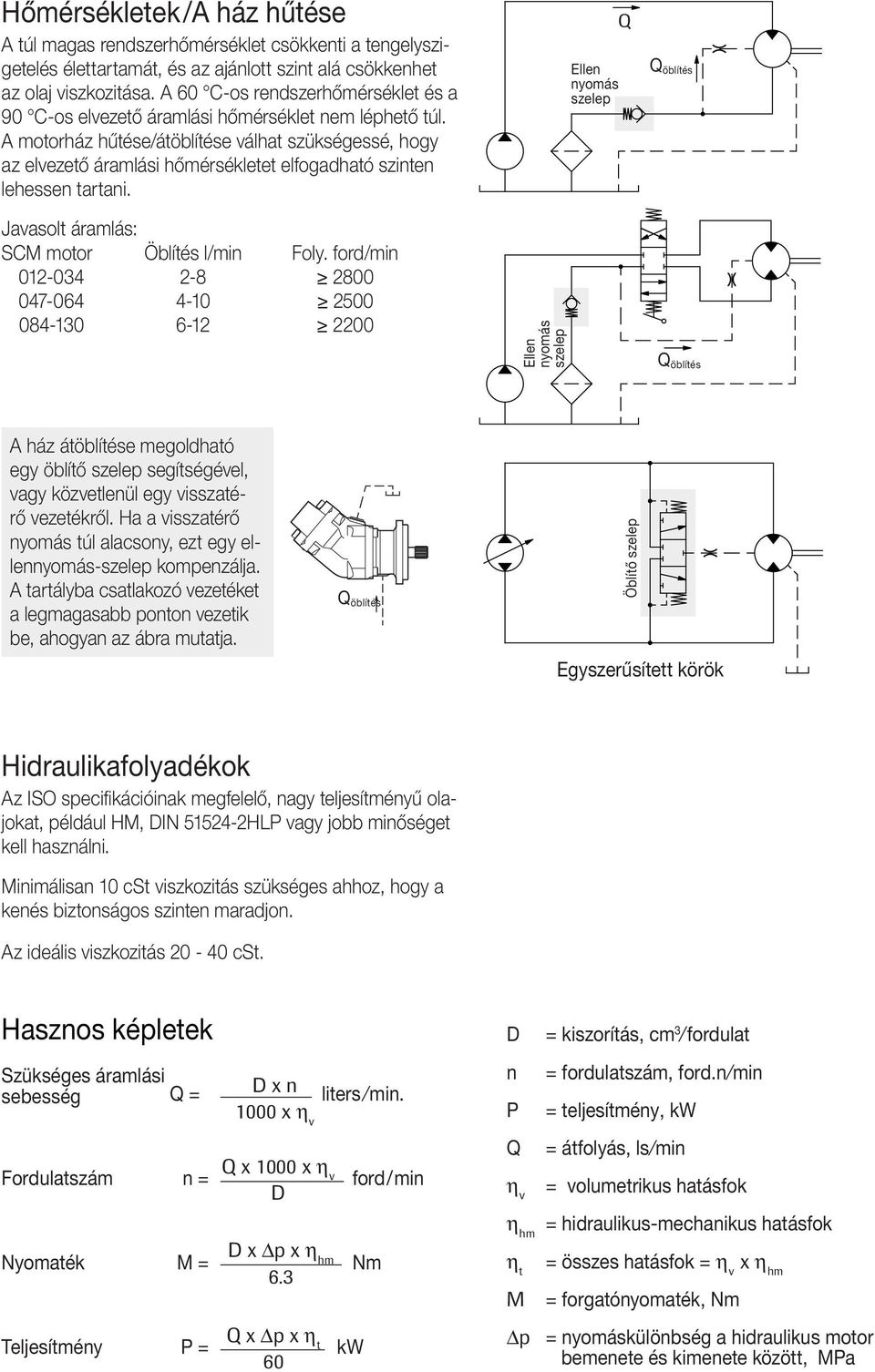

9 Hőmérsékletek/A ház hűtése A túl magas rendszerhőmérséklet csökkenti a tengelyszigetelés élettartamát, és az ajánlott szint alá csökkenhet az olaj viszkozitása. A C-os rendszerhőmérséklet és a 90 C-os elvezető áramlási hőmérséklet nem léphető túl. A motorház hűtése/átöblítése válhat szükségessé, hogy az elvezető áramlási hőmérsékletet elfogadható szinten lehessen tartani. Javasolt áramlás: SCM motor Öblítés l/min Foly. ford/min Ellen nyomás szelep Ellen nyomás szelep Q Q öblítés Q öblítés A ház átöblítése megoldható egy öblítő szelep segítségével, vagy közvetlenül egy visszatérő vezetékről. Ha a visszatérő nyomás túl alacsony, ezt egy ellennyomás-szelep kompenzálja. A tartályba csatlakozó vezetéket a legmagasabb ponton vezetik be, ahogyan az ábra mutatja. Q öblítés Öblítő szelep Egyszerűsített körök Hidraulikafolyadékok Az ISO specifikációinak megfelelő, nagy teljesítményű olajokat, például HM, DIN HLP vagy jobb minőséget kell használni. Minimálisan 10 cst viszkozitás szükséges ahhoz, hogy a kenés biztonságos szinten maradjon. Az ideális viszkozitás cst. Hasznos képletek Szükséges áramlási Q = D x n sebesség liters min x η v Fordulatszám Q x 1000 x η n = v D ford/min Nyomaték M = D x p x η hm 6.3 Nm Teljesítmény P = Q x p x η t kw D n P Q = kiszorítás, cm 3 fordulat = fordulatszám, ford.n min = teljesítmény, kw = átfolyás, ls min η v = volumetrikus hatásfok η hm = hidraulikus-mechanikus hatásfok η t M = összes hatásfok = η v x η hm = forgatónyomaték, Nm p = nyomáskülönbség a hidraulikus motor bemenete és kimenete között, MPa

10 FIGYELMEZTETÉS! Ha a motor üzemel: 1. Ne érjen hozzá a nyomócsőhöz! 2. Ügyeljen a forgó alkatrészekre! 3. A motor és a csövek erősen felmelegedhetnek. 3201HU0803 Készült Svédországban a Bohman Information AB-nál / Gävle Offset Sunfab Hydraulics AB, Box 1094, SE Hudiksvall, Svédország. Telefon: , Fax: , sunfab@sunfab.se Web:
