Forgás iránya: óramutató járásával ellentétes

Átírás

1 Kivitel Függőleges tengelyű, több fokozatú szivattyúk. In-line szívó-, nyomóág elrendezés (a szívó- és nyomóág egy tengelyű és azonos méretű). IM V1 kivitelű, standard motorral üzemeltethető. Alkalmazás Vízellátó hálózatokban. Koptató hatású szilárd részecskéket nem tartalmazó, semleges kémhatású, nem gyúlékony közegek és tiszta víz szivattyúzására alkalmas (egyéb anyagokra - kérésre) Ivóvíz ellátás. Ipari és polgári alkalmazásokban. Tüzivíz ellátó rendszerekben. Öntözőrendszerekben. Mezőgazdaságban. Sport pályák vízellátása, öntözése. Üzemi körülmények Szállított közeg megengedett maximális hőmérséklete: -15 C C. Környezeti hőmérséklet maximuma: +40 C. Megengedett maximális nyomás a szivattyúban: 25 bar. Motor adatok Standard, 2-4 pólusú indukciós motor. 50Hz. IM V1 kivitelű (EN ) IE2 besorolás 3 fázisú, 0,75kW-os motortól Szigetelési osztály: F. Védelem: IP 55 3 fázis 230/400 V 3 kw-ig; 400/690 V 4 kw-tól. Forgási sebesség (50 Hz) MXV = 2900 ford/min. MXV4 = 1450 ford/min. Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Forgás iránya: óramutató járásával megegyező (motor oldali nézet) Változatok (rendelésnél részletezni) Menetes csatlakozás (G) Karimás csatlakozás (F) Motor nélkül Standard motorral Egyéb változatok (kérésre) Forgás iránya: óramutató járásával ellentétes (motor oldali nézet) Változatok (rendelésnél részletezni) Motor nélkül Standard motorral Egyéb változatok (kérésre) Koracél ellenkarima, FPM O gyűrű, FPM O gyűrű, speciális csúszógyűrűvel, Speciális csúszógyűrűvel, 1 fázisú motorral 2,2 kw-ig, Ügyfél motorjával (ha lehetséges), vízszintes telepítéshez Ügyfél motorjával (ha lehetséges), magasabb vagy alacsonyabb tartólábakkal (H1 vagy H2), hegeszthető ellenkarimával (acél), közeg vagy külső hőmérséklet, Magasabb vagy alacsonyabb közeg vagy külső hőmérséklet, 60 Hz frekvencia, más feszültség tartomány 60 Hz frekvencia, más feszültség tartomány. Frekvenciaváltó (standard felszereltség: MXV4). Frekvenciaváltó (standard felszereltség: MXV4).

2 Csőcsatlakozás Telepítések Függőleges telepítés (standard) Menetes Menetes Karimás Vízszintes telepítés H1 variáció H2 variáció csőcsatlakozás csőcsatlakozás csatlakozás szívó oldal balra szívó oldal jobbra hollanderrel nyomó oldal jobbra nyomó oldal balra (rendelhető) Csereszabatos alkatrészek Csereszabatos alkatrészek Szivattyú méret Fokozatok Fokozatház Szivattyú méret Fokozatok Fokozatház száma csapággyal száma csapággyal

3 .Jelleggörbék..

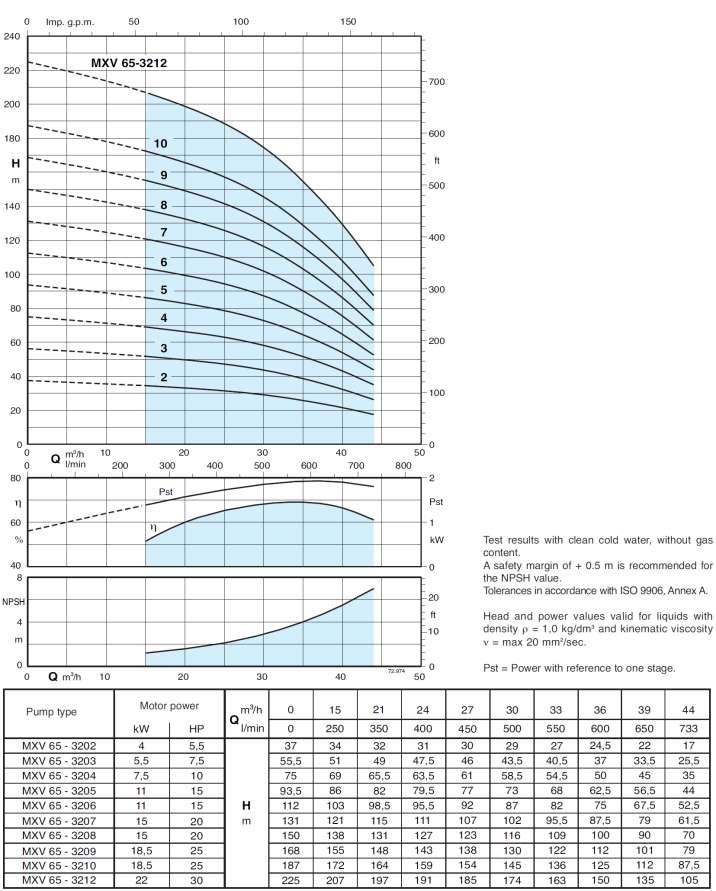

4 .Jelleggörbék és típusválaszték n=2900 ford/min

5 .Jelleggörbék és típusválaszték n=2900 ford/min

6 .Jelleggörbék és típusválaszték n=2900 ford/min

7 .Jelleggörbék és típusválaszték n=2900 ford/min

8 .Jelleggörbék és típusválaszték n=2900 ford/min

9 .Jelleggörbék és típusválaszték n=2900 ford/min

10 .Méretek és súlyok Ellenkarima koracélból Karimák EN PN (1) Feltöltő (2) Leeresztő Motor (1) Kapocsház, standard elhelyezés 90 o és 180 o -ban elfordítható (4) MXV (F) = MXV (G) + 1kg (5) Standard motorral (6) Nettó súly

11 .Méretek és súlyok Karimák EN PN (1) Tömítés és szellőzőnyílás (2) Szívóoldali szellőzőnyílás (3) Leeresztő (1) Kapocsház, standard elhelyezés 90 o és 180 o -ban elfordítható (5) MXV (L): +3kg MXV (H): +3kg (6) Standard motorral (7) Nettó súly

12 .Jelleggörbék és típusválaszték n=1450 ford/min

13 .Jelleggörbék és típusválaszték n=1450 ford/min

14 .Jelleggörbék és típusválaszték n=1450 ford/min

15 .Jelleggörbék és típusválaszték n=1450 ford/min

16 .Jelleggörbék és típusválaszték n=1450 ford/min

17 .Jelleggörbék és típusválaszték n=1450 ford/min

18 .Méretek és súlyok Ellenkarimák koracélból Karimák EN PN (1) Feltöltő (2) Leeresztő (3) Kapocsház, standard elhelyezés 90 o és 180 o -ban elfordítható (4) MXV (F) = MXV (G) +1kg (5) Standard motorral (6) Nettó súly

19 .Méretek és súlyok Karimák EN PN (1) Tömítés és szellőzőnyílás (2) Szívóoldali szellőzőnyílás (3) Leeresztő (4) Kapocsház, standard elhelyezés 90 o és 180 o -ban elfordítható (5) MXV (N): +3kg MXV (H): +3kg (6) Standard motorral (7) Nettó súly

20
