2CP. Kétlépcsős, centrifugális, elektromos szivattyú TELJESÍTMÉNYTARTOMÁNY ÜZEMBEHELYEZÉS ÉS HASZNÁLAT HASZNÁLATI KORLÁTOK MEGRENDELHETŐ VÁLTOZATOK

Átírás

1 2CP Kétlépcsős, centrifugális, elektromos szivattyú TELJESÍTMÉNYTARTOMÁNY Szállitási teljesítmény 40 l/perc-ig (27 m³/óra) Emelési magasság 112 m-ig HASZNÁLATI KORLÁTOK Manometrikus szívómélység 7 m-ig Folyadék hőmérséklet 10-tól +90 C-ig Környezeti hőmérséklet 10-tól +40 C-ig Maximális nyomás a szivattyúházban 10 bar (6 bar 2CP2/130N) Folyamatos működés S1 KIVITELEZÉS ÉS BIZTONSÁGI SZABÁLYOK EN IEC CEI 2-3 TANÚSÍTVÁNYOK ÜZEMBEHELYEZÉS ÉS HASZNÁLAT Tiszta víz, koptató részecskéket nem tartalmazó, a szivattyú elemeire kémiailag, semleges folyadékok szivattyózására ajánlottak. A magas hatásfok és széleskörű alkalmazhatósága még szélsőséges körülmények között is ideálissá teszi a háztartási, lakossági és ipari szektorban történő használatát; vízelosztásra, vízellátókba, nyomásfokozó rendszerekben és tűzoltó berendezésekben hasznmálhatóak. A szivattyút zárt, az időjárás hatásaitól védett helyre kell telepiteni. MEGRENDELHETŐ VÁLTOZATOK Speciális tengelytömítés Eltérő feszültség vagy 60Hz Védelem IPX: 2CP32/200, 2CP40/180, 2CP32/210, 2CP40/200 GARANCIA 2 év az általános értékesitési feltételek mellett COMPANY WITH MANAGEMENT SYSTEM CERTIFIED BY DNV ISO 9001: QUALITY ISO 14001: ENVIRONMENT AND SAFETY 74

2 TELJESÍTMÉNYTARTOMÁNY 0 Hz n= /min HS= 0 m 2CP2/14 2CP2/130N 2CP2/16 2CP32/210 2CP32/200 2CP40/180 2CP40/200 7

3 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m 2CP2/14A 30 NPSH (méterben) Teljesítményfelvétel P2 (kw) CP2/14B 2CP2/130N 37 3 η = 36% CP2/14 2CP2/130N 2CP2/14A 2CP2/14B 2CP2/130N P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Egyfázisú Háromfázisú kw HP l/min CPm 2/130N 2CP 2/130N CPm 2/14B 2CP 2/14B H m , CPm 2/14A 2CP 2/14A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 76

4 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m US g.p.m Imp g.p.m. feet NPSH (méterben) Teljesítményfelvétel P2 (kw) CP2/16A 2CP2/16B 2CP2/16C 3 η = 44% C C B B A A l/min m³/h P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Egyfázisú Háromfázisú kw HP l/min CPm 2/16C 2CP 2/16C CPm 2/16B 2CP 2/16B 1. 2 H m CP 2/16A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 77

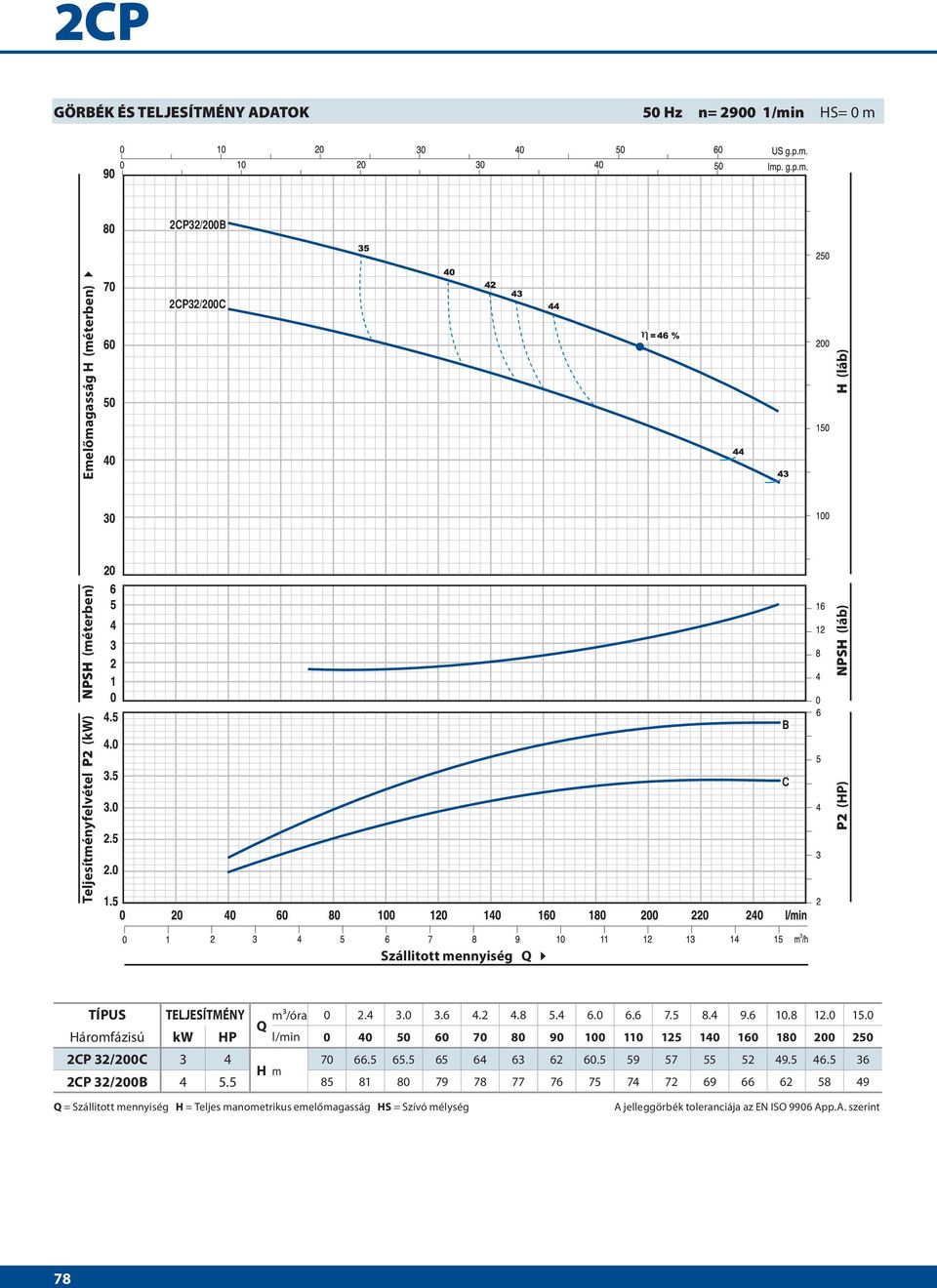

5 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m 2CP32/200B NPSH (méterben) Teljesítményfelvétel P2 (kw) 2CP32/200C B C P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 32/200C H m 2CP 32/200B Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 78

6 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m 2CP32/210A NPSH (méterben) Teljesítményfelvétel P2 (kw) 2CP32/210B A B P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 32/210B H m 2CP 32/210A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 79

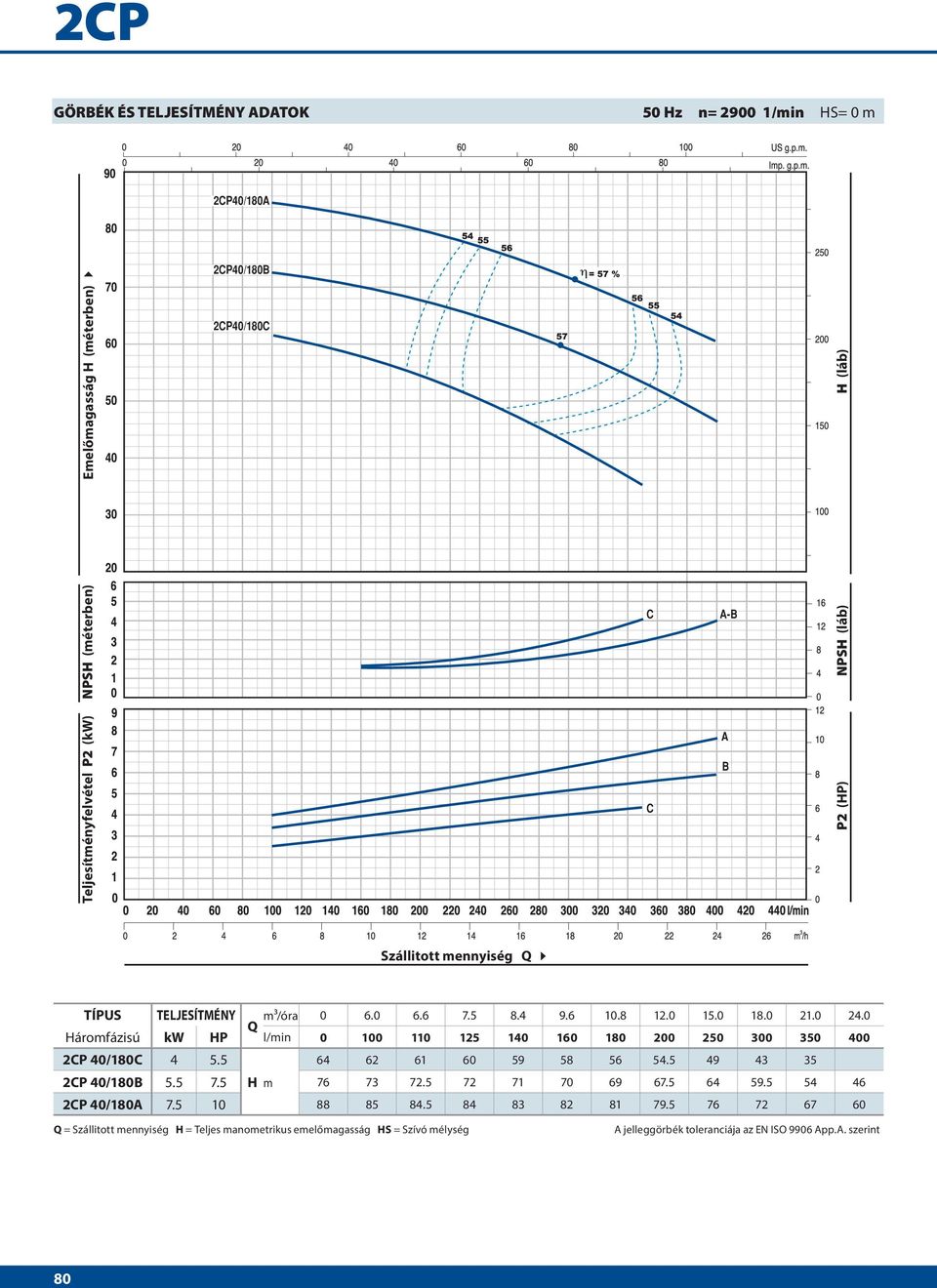

7 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m 2CP40/180A NPSH (méterben) Teljesítményfelvétel P2 (kw) 2CP40/180B 2CP40/180C C C A-B A B P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 40/180C CP 40/180B. 7. H m CP 40/180A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 80

8 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m CP40/200A NPSH (méterben) Teljesítményfelvétel P2 (kw) CP40/200B A B P2 (HP) NPSH (láb) H (láb) TÍPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 40/200B H m 2CP 40/200A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 9906 App.A. szerint 81

9 2CP 2/130N POZ. KOMPONENS FELÉPÍTÉSI JELLEMZŐK 1 SZIVATTYÚHÁZ Öntvény, menetes csatlakozókkal ellátva ISO 228/1 2 SZIVATTYÚPAJZS Rozsdamentes acél AISI JÁRÓKEREKEK Rozsdamentes acél AISI MOTORTENGELY Rozsdamentes acél EN TENGELYTÖMÍTÉS Tömités Tengely Anyagok Tipus Átmérő Álló gyűrű Forgó gyűrű Elasztomer AR-14 Ø 14 mm Kerámia Grafit NBR 6 CSAPÁGYAK 6203 ZZ / 6203 ZZ 7 KONDENZÁTOR Elektromos szivattyú Kapacitás Egyfázisú (230 V vagy 240 V) (110 V) 2CPm 2/130N 20 μf 40 VL 60 μf 300 VL 8 ELEKTROMOS MOTOR 2CPm 2/130N: egyfázisú 230 V - 0 Hz a tekercselésbe beépitett termikus védelemmel. 2CP 2/130N: háromfázisú 230/400 V - 0 Hz. A háromfázisú motorral szerelt szivattyú, magas hatásfokú osztályba tartozik IE2 (IEC ) Szigetelés: F osztály. Védelem: IPX

10 MÉRETEK ÉS SÚLYOK a DN2 f n DN1 h1 h2 h w n1 s TÍPUS CSATLAKOZÓK MÉRETEK mm kg Egyfázisú Háromfázisú DN1 DN2 a f h h1 h2 n n1 w s 1~ 3~ 2CPm 2/130N 2CP 2/130N 1¼ ABSZORBCIÓ TÍPUS FESZÜLTSÉG (egyfázisú) Egyfázisú 230 V 240 V 110 V 2CPm 2/130N 6.3 A 6.0 A 12.6 A TÍPUS FESZÜLTSÉG (háromfázisú) Háromfázisú 230 V 400 V 690 V 240 V 41 V 720 V 2CP 2/130N 4.6 A 2.6 A 1. A 4.3 A 2. A 1. A RAKLAPOZÁS TÍPUS GYÜJTŐFUVAROZÁSHOZ KONTÉNERSZÁLLITÁSHOZ szivattyúk H kg szivattyúk H kg Egyfázisú Háromfázisú darbszáma (mm) 1~ 3~ darbszáma (mm) 1~ 3~ 2CPm 2/130N 2CP 2/130N H
