2CP Kétlépcsős, centrifugális, elektromos szivattyú

Átírás

1 2CP Kétlépcsős, centrifugális, elektromos szivattyú TELJESÍTMÉNYTARTOMÁNY Szállitási teljesítmény 40 l/perc-ig (27 m³/óra) Emelési magasság 112 m-ig HASZNÁLATI KORLÁTOK Manometrikus szívómélység 7 m-ig Folyadék hőmérséklet 10-tól +90 C-ig (tecnopolimer járókerék esetén +40 ºC) Környezeti hőmérséklet 10-tól +40 C-ig Maximális nyomás a szivattyúházban 10 bar ( bar 2CP2/130N) Folyamatos működés S1 KIVITELEZÉS ÉS BIZTONSÁGI SZABÁLYOK EN IEC CEI 2-3 TANUSÍTVÁNYOK ÜZEMBEHELYEZÉS ÉS HASZNÁLAT Tiszta víz, koptató részecskéket nem tartalmazó, a szivattyú elemeire kémiailag, semleges folyadékok szivattyózására ajánlottak. A magas hatásfok és széleskörű alkalmazhatósága még szélsőséges körülmények között is ideálissá teszi a háztartási, lakossági és ipari szektorban történő használatát; vízelosztásra, vízellátókba, nyomásfokozó rendszerekben és tűzoltó berendezésekben hasznmálhatóak. A szivattyút zárt, az időjárás hatásaitól védett helyre kell telepiteni. MEGRENDELHETŐ VÁLTOZATOK Tecnopolimerjárókerekes elektromos szivattyú Speciális tengelytömítés Eltérő feszültség vagy 0Hz Védelem IP : 2CP32/200, 2CP40/180, 2CP32/210, 2CP40/200 GARANCIA 2 év az általános értékesitési feltételek mellet 80

2 TELJESÍTMÉNYTARTOMÁNY 0 Hz n= /min HS= 0 m 2CP10/10 2CP2/140H 2CP2/130N 2CP2/10 2CP2/140M 2CP32/210 2CP32/200 2CP40/180 2CP40/200 81

3 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m Teljesítményfelvétel P2 (kw) NPSH (méterben) P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Egyfázisú Háromfázisú kw HP l/min CPm 2/130N 2CP 2/130N CPm 2/140H 2CP 2/140H H m CPm 10/10 2CP 10/ Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 82

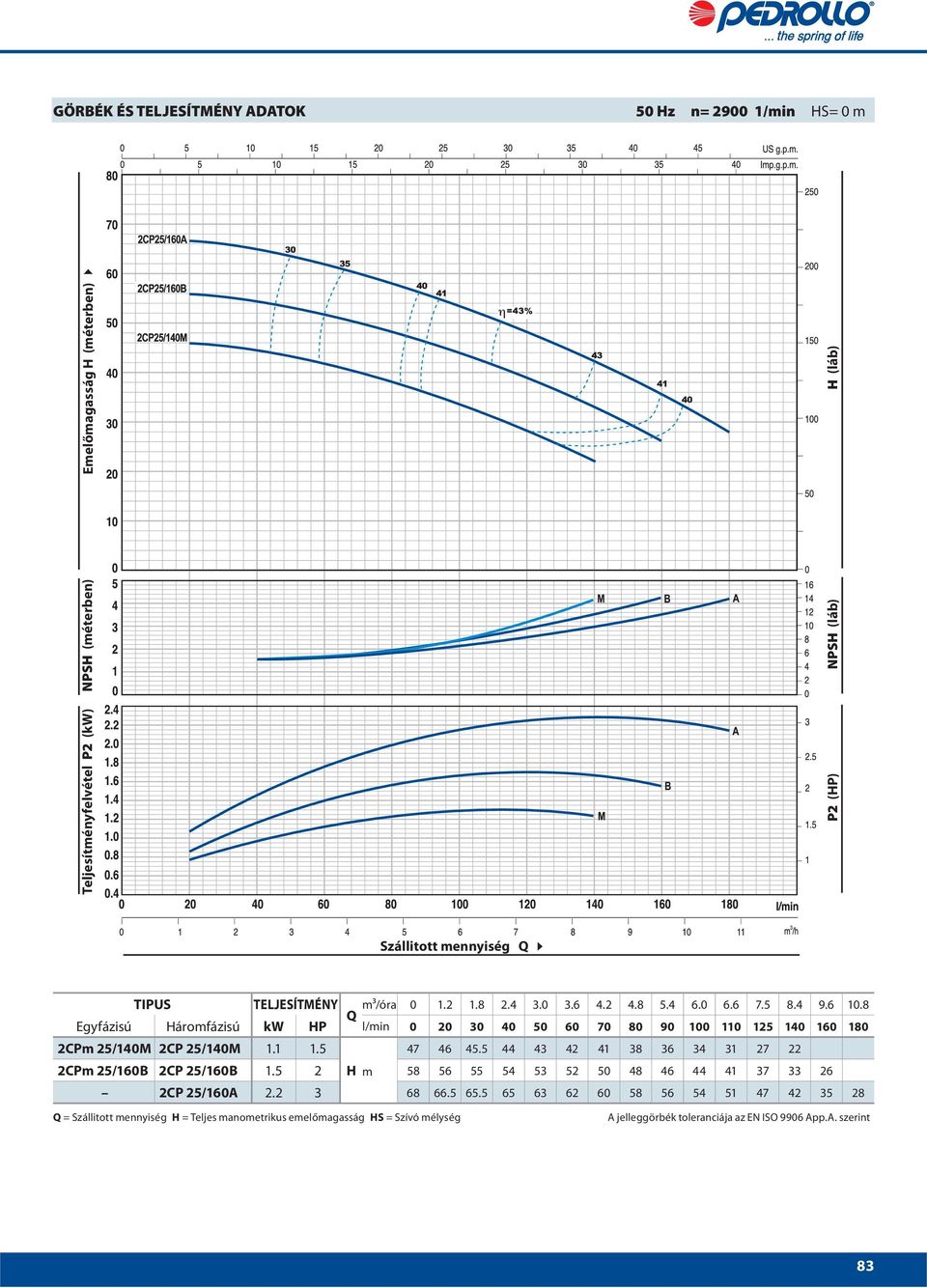

4 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m Teljesítményfelvétel P2 (kw) NPSH (méterben) P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Egyfázisú Háromfázisú kw HP l/min CPm 2/140M 2CP 2/140M CPm 2/10B 2CP 2/10B 1. 2 H m CP 2/10A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 83

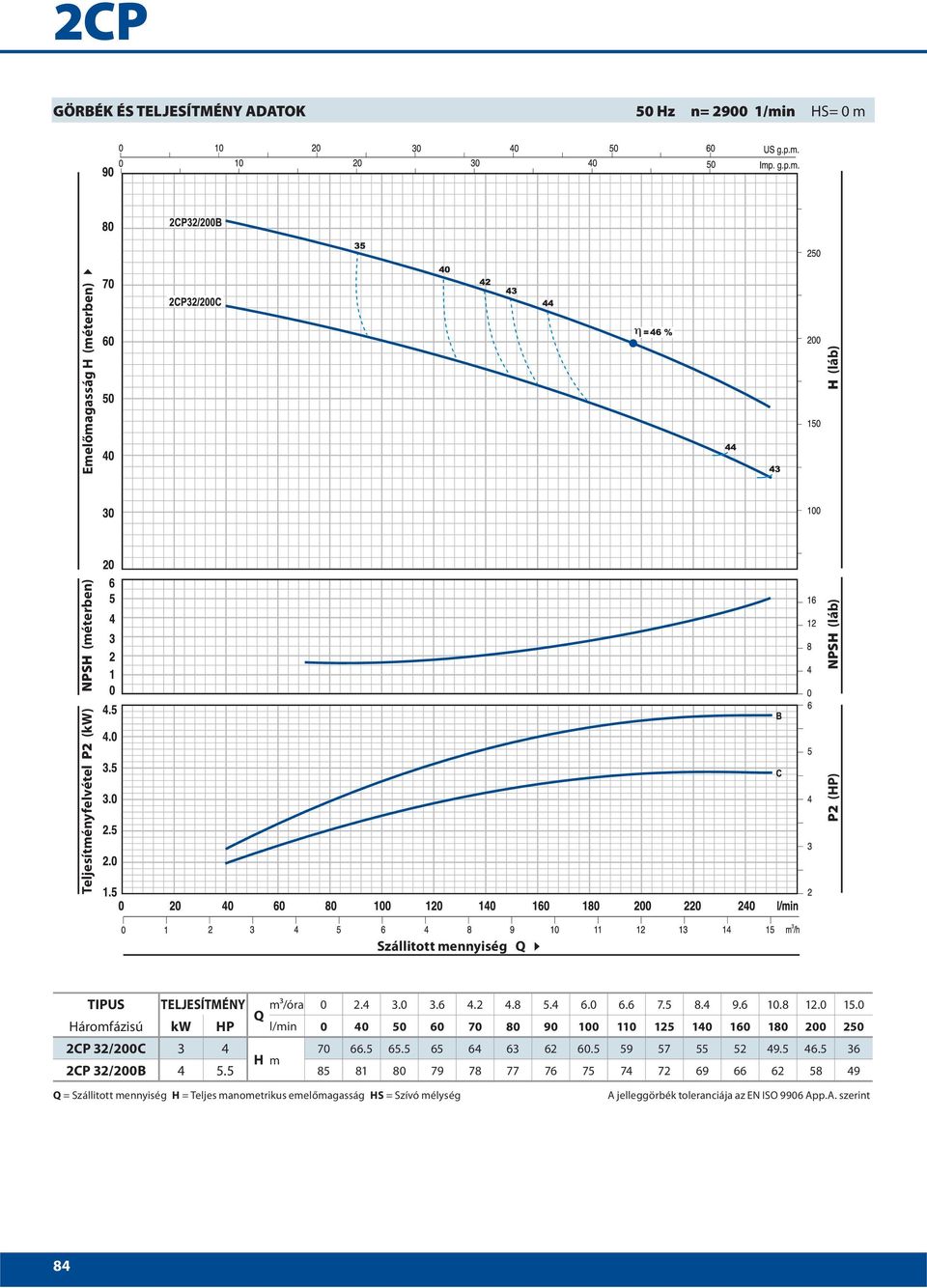

5 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m Teljesítményfelvétel P2 (kw) NPSH (méterben) P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 32/200C H m 2CP 32/200B Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 84

6 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m Teljesítményfelvétel P2 (kw) NPSH (méterben) P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 32/210B H m 2CP 32/210A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 8

7 2CP GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m Teljesítményfelvétel P2 (kw) NPSH (méterben) P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 40/180C CP 40/180B. 7. H m CP 40/180A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 8

8 GÖRBÉK ÉS TELJESÍTMÉNY ADATOK 0 Hz n= /min HS= 0 m CP40/200A 100 NPSH (méterben) Teljesítményfelvétel P2 (kw) CP40/200B P2 (HP) NPSH (láb) H (láb) TIPUS TELJESÍTMÉNY m³/óra Q Háromfázisú kw HP l/min CP 40/200B H m 2CP 40/200A Q = Szállitott mennyiség H = Teljes manometrikus emelőmagasság HS = Szívó mélység A jelleggörbék toleranciája az EN ISO 990 App.A. szerint 87

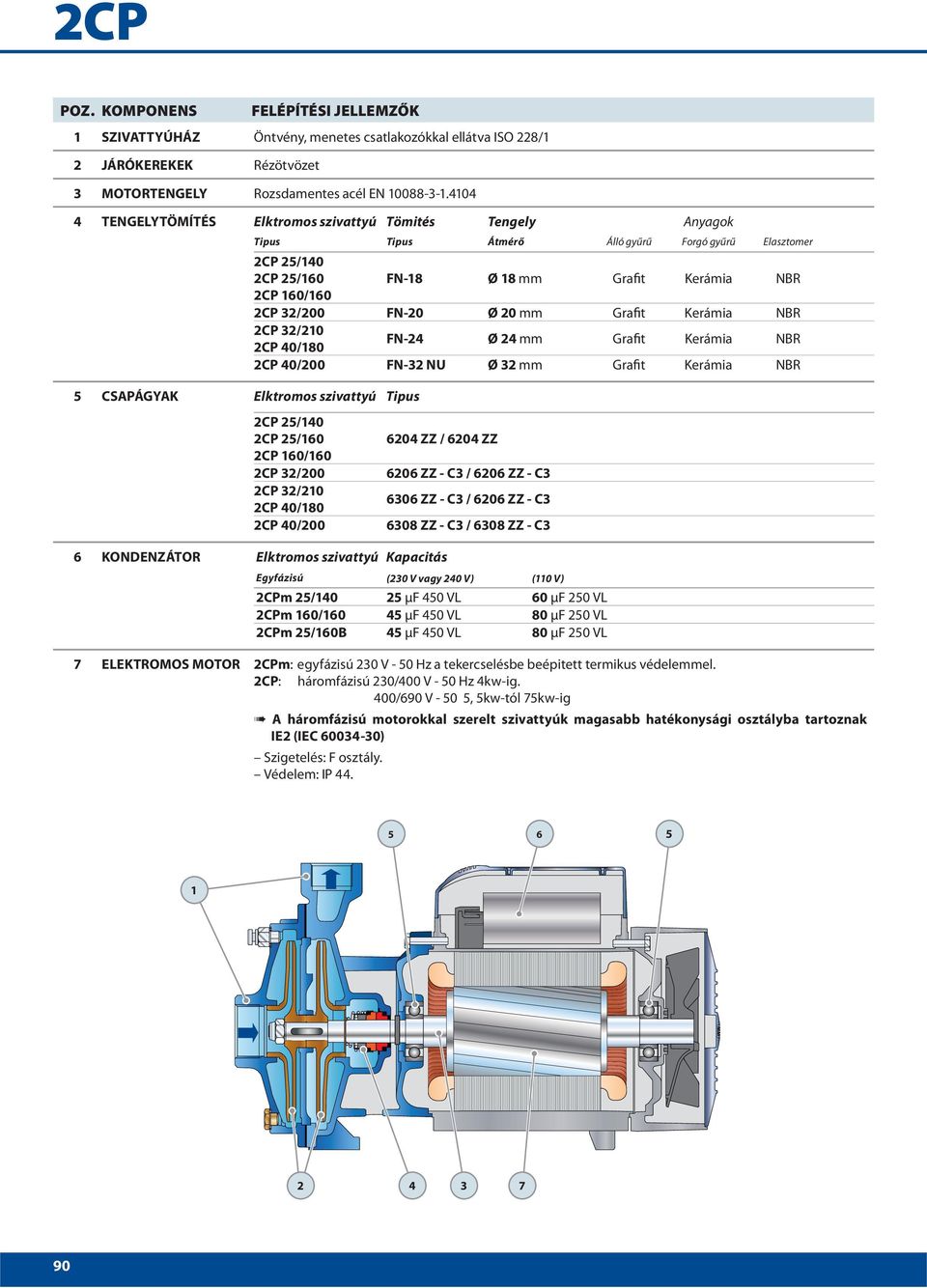

9 2CP 2/130N POZ. KOMPONENS FELÉPÍTÉSI JELLEMZŐK 1 SZIVATTYÚHÁZ Öntvény, menetes csatlakozókkal ellátva ISO 228/1 2 SZIVATTYÚPAJZS Rozsdamentes acél AISI JÁRÓKEREKEK Rozsdamentes acél AISI MOTORTENGELY Rozsdamentes acél EN TENGELYTÖMÍTÉS Tömités Tengely Tipus Átmérő Álló gyűrű Forgó gyűrű Elasztomer AR-14 Ø 14 mm Kerámia Gra t NBR CSAPÁGYAK 203 ZZ / 203 ZZ 7 KONDENZÁTOR Elktromos szivattyú 8 Anyagok Kapacitás Egyfázisú (230 V vagy 240 V) (110 V) 2CPm 2/130N 20 μf 40 VL 0 μf 300 VL ELEKTROMOS MOTOR 2CPm 2/130N: egyfázisú 230 V - 0 Hz a tekercselésbe beépitett termikus védelemmel. 2CP 2/130N: háromfázisú 230/400 V - 0 Hz. A háromfázisú motorral szerelt szivattyú, magas hatásfokú osztályba tartozik IE2 (IEC ) Szigetelés: F osztály. Védelem: IP

10 MÉRETEK ÉS SÚLYOK a DN2 f n DN1 h1 h2 h w n1 s TIPUS CSATLAKOZÓK MÉRETEK mm kg Egyfázisú Háromfázisú DN1 DN2 a f h h1 h2 n n1 w s 1~ 3~ 2CPm 2/130N 2CP 2/130N 1¼" 1" ABSZORBCIÓ TIPUS FESZÜLTSÉG (egyfázisú) Egyfázisú 230 V 240 V 110 V 2CPm 2/130N.3 A.0 A 12. A TIPUS FESZÜLTSÉG (háromfázisú) Háromfázisú 230 V 400 V 90 V 240 V 41 V 720 V 2CP 2/130N 4. A 2. A 1. A 4.3 A 2. A 1. A RAKLAPOZÁS TIPUS GYÜJTŐFUVAROZÁSHOZ KONTÉNERSZÁLLITÁSHOZ szivattyúk H kg szivattyúk H kg Egyfázisú Háromfázisú darbszáma (mm) 1~ 3~ darbszáma (mm) 1~ 3~ 2CPm 2/130N 2CP 2/130N

11 2CP POZ. KOMPONENS FELÉPÍTÉSI JELLEMZŐK 1 SZIVATTYÚHÁZ Öntvény, menetes csatlakozókkal ellátva ISO 228/1 2 JÁRÓKEREKEK Rézötvözet 3 MOTORTENGELY Rozsdamentes acél EN TENGELYTÖMÍTÉS Elktromos szivattyú Tömités Tengely Tipus Tipus Átmérő FN-18 2CP 2/140 2CP 2/10 2CP 10/10 2CP 32/200 2CP 32/210 2CP 40/180 2CP 40/200 CSAPÁGYAK 7 Forgó gyűrű Elasztomer Ø 18 mm Gra t Kerámia NBR FN-20 Ø 20 mm Gra t Kerámia NBR FN-24 Ø 24 mm Gra t Kerámia NBR FN-32 NU Ø 32 mm Gra t Kerámia NBR Elktromos szivattyú Tipus 2CP 2/140 2CP 2/10 2CP 10/10 2CP 32/200 2CP 32/210 2CP 40/180 2CP 40/200 Anyagok Álló gyűrű KONDENZÁTOR 204 ZZ / 204 ZZ 20 ZZ - C3 / 20 ZZ - C3 30 ZZ - C3 / 20 ZZ - C3 308 ZZ - C3 / 308 ZZ - C3 Elktromos szivattyú Kapacitás Egyfázisú (230 V vagy 240 V) (110 V) 2CPm 2/140 2CPm 10/10 2CPm 2/10B 2 μf 40 VL 4 μf 40 VL 4 μf 40 VL 0 μf 20 VL 80 μf 20 VL 80 μf 20 VL ELEKTROMOS MOTOR 2CPm: egyfázisú 230 V - 0 Hz a tekercselésbe beépitett termikus védelemmel. 2CP: háromfázisú 230/400 V - 0 Hz 4kw-ig. 400/90 V - 0, kw-tól 7kw-ig A háromfázisú motorokkal szerelt szivattyúk magasabb hatékonysági osztályba tartoznak IE2 (IEC ) Szigetelés: F osztály. Védelem: IP

12 MÉRETEK ÉS SÚLYOK f n a DN2 DN1 h1 h2 h w n1 s TIPUS CSATLAKOZÓK MÉRETEK mm kg Egyfázisú Háromfázisú DN1 DN2 a f h h1 h2 n n1 w s 1~ 3~ 2CPm 2/140H 2CP 2/140H ¼" 2CPm 10/10 2CP 10/ " 2CPm 2/140M 2CP 2/140M CPm 2/10B 2CP 2/10B-A 1½" / 24. 2CP 32/200C-B /43.0 1¼" 2CP 32/210B-A /1.0 2CP 40/180C " CP 40/180B-A 1½" /0.0 2CP 40/200B-A /90.0 ABSZORBCIÓ TIPUS FESZÜLTSÉG (egyfázisú) Egyfázisú 230 V 240 V 110 V 2CPm 2/140H 7. A 7.0 A 1.2 A 2CPm 10/ A 10.0 A 21.0 A 2CPm 2/140M 8.0 A 7.3 A 1.0 A 2CPm 2/10B 11.0 A 10.0 A 21.0 A TIPUS FESZÜLTSÉG (háromfázisú) Háromfázisú 230 V 400 V 90 V 240 V 41 V 720 V 2CP 2/140H.7 A 3.3 A 1.9 A.2 A 3.0 A 1.7 A 2CP 10/ A 4. A 2.7 A 7.0 A 4.0 A 2.3 A 2CP 2/140M.9 A 3.4 A 2.0 A.4 A 3.1 A 1.8 A 2CP 2/10B 8.0 A 4. A 2.7 A 7.7 A 4.4 A 2. A 2CP 2/10A 9.3 A.4 A 3.1 A 8.7 A.0 A 2.9 A 2CP 32/200C 12.8 A 7.4 A 4.3 A 12.3 A 7.1 A 4.1 A 2CP 32/200B 18.2 A 10. A.1 A 17.7 A 10.2 A.9 A 2CP 32/210B 21.7 A 12. A 7.2 A 19.9 A 11. A.7 A 2CP 32/210A 27.7 A 1.0 A 9.2 A 2.0 A 1.0 A 8.7 A 2CP 40/180C 17.0 A 9.8 A.7 A 1. A 9. A. A 2CP 40/180B 21.3 A 12.3 A 7.1 A 20.8 A 12.0 A.9 A 2CP 40/180A 2.7 A 1.4 A 8.9 A 2.0 A 1.0 A 8.7 A 2CP 40/200B 17. A 10.1 A 17. A 10.1 A 2CP 40/200A 20.0 A 11. A 20.0 A 11. A RAKLAPOZÁS TIPUS GYÜJTŐFUVAROZÁSHOZ KONTÉNERSZÁLLITÁSHOZ szivattyúk darbszáma H (mm) kg szivattyúk darbszáma H (mm) kg Egyfázisú Háromfázisú 1~ 3~ 1~ 3~ 2CPm 2/140H 2CP 2/140H CPm 10/10 2CP 10/ CPm 2/140M 2CP 2/140M CPm 2/10B 2CP 2/10B CP 2/10A CP 32/200C CP 32/200B CP 32/210B CP 32/210A CP 40/180C CP 40/180B CP 40/180A CP 40/200B CP 40/200A
