UNI-S66 típusú gömbcsapok

Átírás

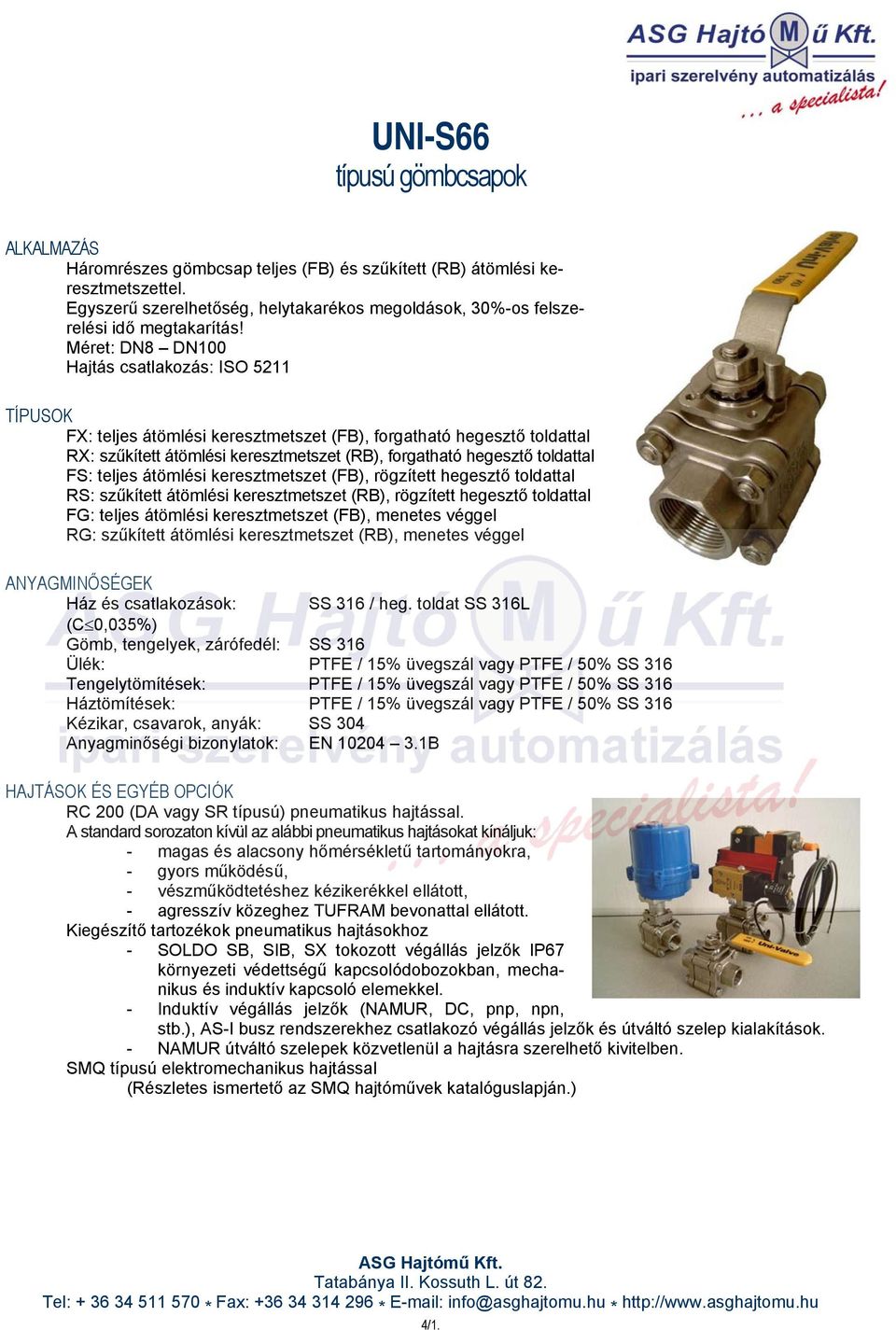

1 UNI-S66 típusú gömbcsapok ALKALMAZÁS Háromrészes gömbcsap teljes (FB) és szűkített (RB) átömlési keresztmetszettel. Egyszerű szerelhetőség, helytakarékos megoldások, 30%-os felszerelési idő megtakarítás! Méret: DN8 DN100 Hajtás csatlakozás: ISO 5211 TÍPUSOK FX: teljes átömlési keresztmetszet (FB), forgatható hegesztő toldattal RX: szűkített átömlési keresztmetszet (RB), forgatható hegesztő toldattal FS: teljes átömlési keresztmetszet (FB), rögzített hegesztő toldattal RS: szűkített átömlési keresztmetszet (RB), rögzített hegesztő toldattal FG: teljes átömlési keresztmetszet (FB), menetes véggel RG: szűkített átömlési keresztmetszet (RB), menetes véggel ANYAGMINŐSÉGEK Ház és csatlakozások: SS 316 / heg. toldat SS 316L (C 0,035%) Gömb, tengelyek, zárófedél: SS 316 Ülék: PTFE / 15% üvegszál vagy PTFE / 50% SS 316 Tengelytömítések: PTFE / 15% üvegszál vagy PTFE / 50% SS 316 Háztömítések: PTFE / 15% üvegszál vagy PTFE / 50% SS 316 Kézikar, csavarok, anyák: SS 304 Anyagminőségi bizonylatok: EN B HAJTÁSOK ÉS EGYÉB OPCIÓK RC 200 (DA vagy SR típusú) pneumatikus hajtással. A standard sorozaton kívül az alábbi pneumatikus hajtásokat kínáljuk: - magas és alacsony hőmérsékletű tartományokra, - gyors működésű, - vészműködtetéshez kézikerékkel ellátott, - agresszív közeghez TUFRAM bevonattal ellátott. Kiegészítő tartozékok pneumatikus hajtásokhoz - SOLDO SB, SIB, SX tokozott végállás jelzők IP67 környezeti védettségű kapcsolódobozokban, mechanikus és induktív kapcsoló elemekkel. - Induktív végállás jelzők (NAMUR, DC, pnp, npn, stb.), AS-I busz rendszerekhez csatlakozó végállás jelzők és útváltó szelep kialakítások. - NAMUR útváltó szelepek közvetlenül a hajtásra szerelhető kivitelben. SMQ típusú elektromechanikus hajtással (Részletes ismertető az SMQ hajtóművek katalóguslapján.) 4/1.

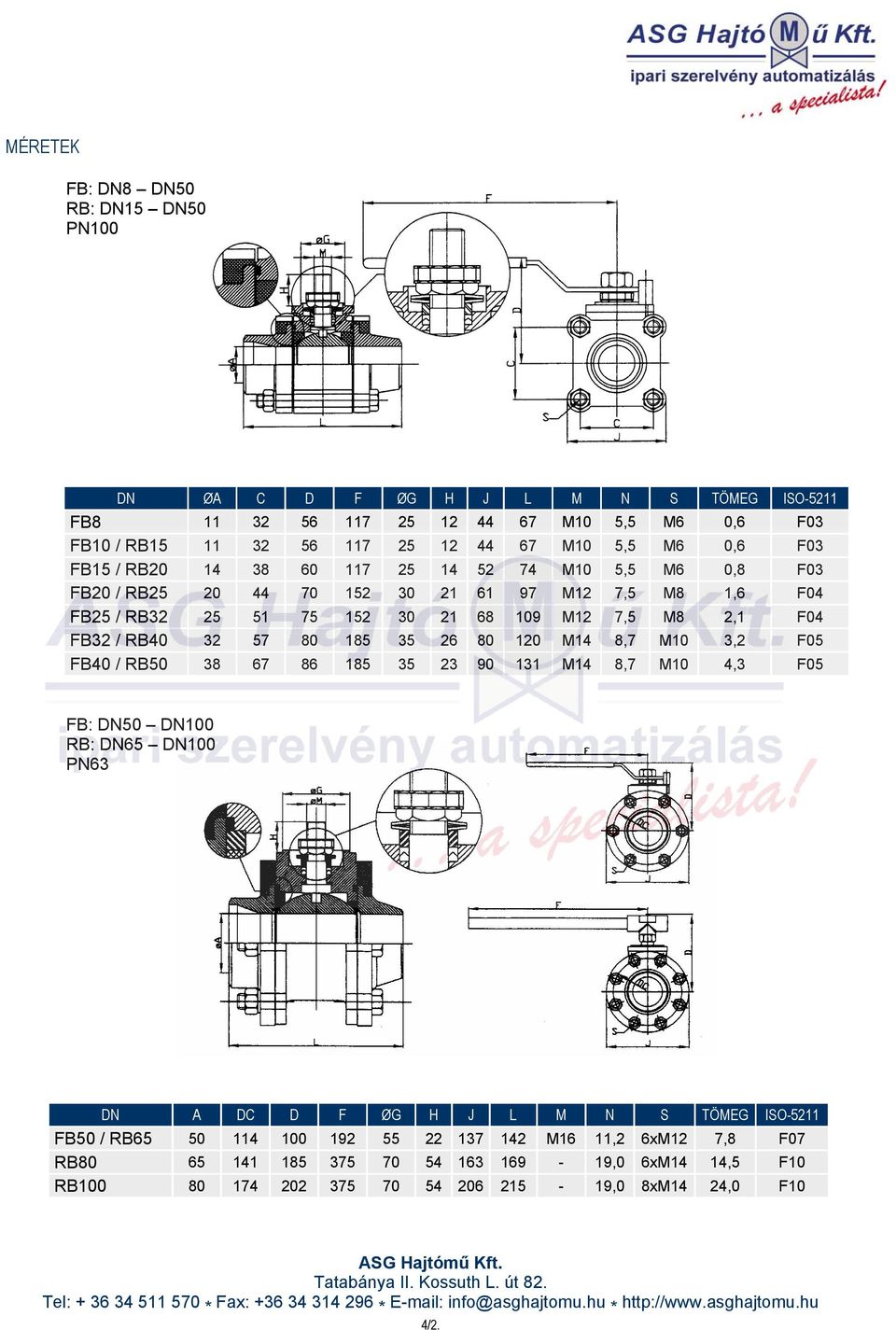

2 MÉRETEK FB: DN8 DN50 RB: DN15 DN50 PN100 DN ØA C D F ØG H J L M N S TÖMEG ISO-5211 FB M10 5,5 M6 0,6 F03 FB10 / RB M10 5,5 M6 0,6 F03 FB15 / RB M10 5,5 M6 0,8 F03 FB20 / RB M12 7,5 M8 1,6 F04 FB25 / RB M12 7,5 M8 2,1 F04 FB32 / RB M14 8,7 M10 3,2 F05 FB40 / RB M14 8,7 M10 4,3 F05 FB: DN50 DN100 RB: DN65 DN100 PN63 DN A DC D F ØG H J L M N S TÖMEG ISO-5211 FB50 / RB M16 11,2 6xM12 7,8 F07 RB ,0 6xM14 14,5 F10 RB ,0 8xM14 24,0 F10 4/2.

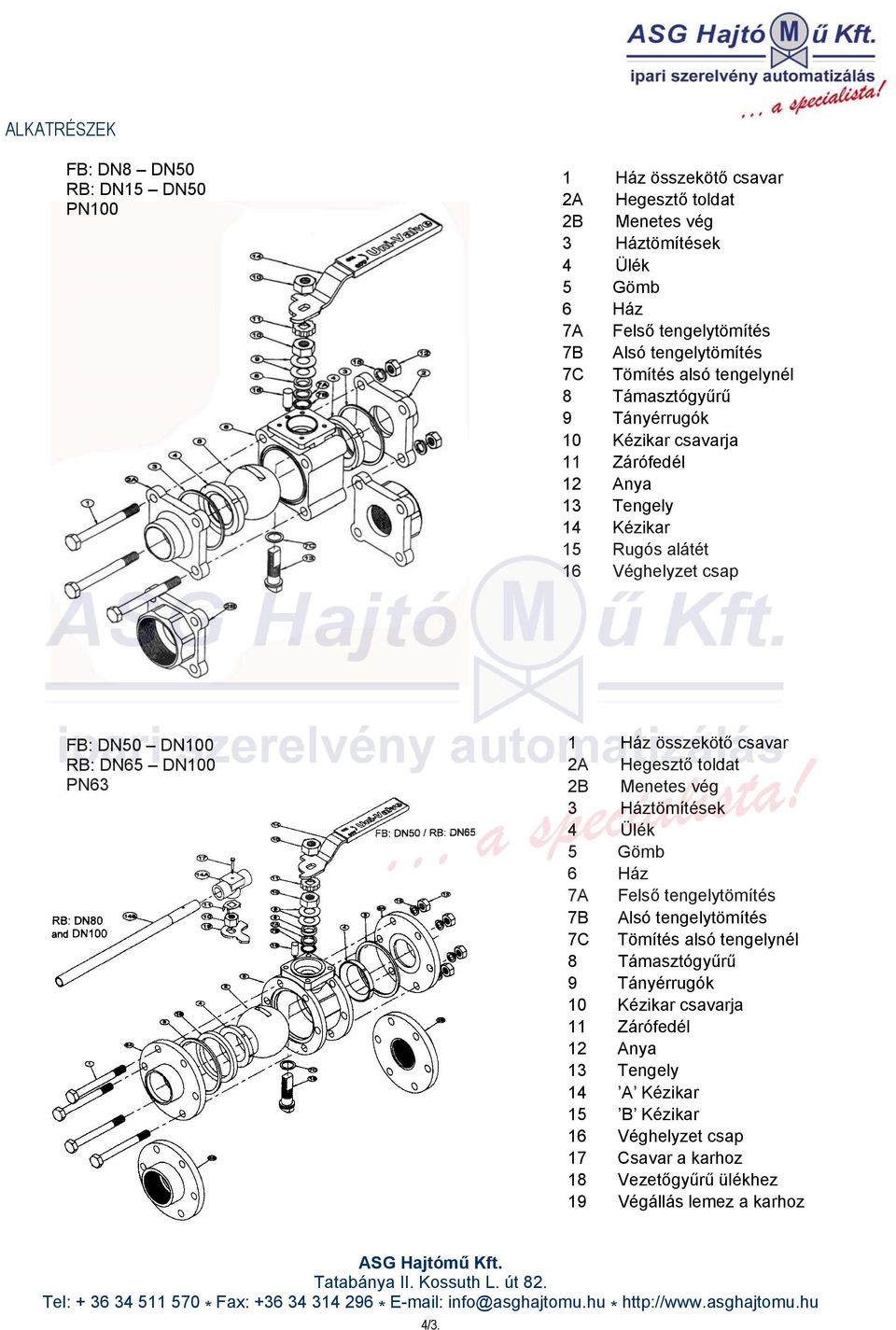

3 ALKATRÉSZEK FB: DN8 DN50 RB: DN15 DN50 PN100 1 Ház összekötő csavar 2A Hegesztő toldat 2B Menetes vég 3 Háztömítések 4 Ülék 5 Gömb 6 Ház 7A Felső tengelytömítés 7B Alsó tengelytömítés 7C Tömítés alsó tengelynél 8 Támasztógyűrű 9 Tányérrugók 10 Kézikar csavarja 11 Zárófedél 12 Anya 13 Tengely 14 Kézikar 15 Rugós alátét 16 Véghelyzet csap FB: DN50 DN100 RB: DN65 DN100 PN63 1 Ház összekötő csavar 2A Hegesztő toldat 2B Menetes vég 3 Háztömítések 4 Ülék 5 Gömb 6 Ház 7A Felső tengelytömítés 7B Alsó tengelytömítés 7C Tömítés alsó tengelynél 8 Támasztógyűrű 9 Tányérrugók 10 Kézikar csavarja 11 Zárófedél 12 Anya 13 Tengely 14 A Kézikar 15 B Kézikar 16 Véghelyzet csap 17 Csavar a karhoz 18 Vezetőgyűrű ülékhez 19 Végállás lemez a karhoz 4/3.

4 AJÁNLOTT ALKALMAZÁSOK ÜLÉK ÉS TÖMÍTÉS ANYAGOK MAX. HŐMÉRSÉKLET ( C) SAVAK LÚGOK OLAJ OLDÓ- SZEREK Standard PTFE + 15% üvegszál erősítés 180 x x x x - PTFE + 50% AISI x x x x x FDA + PTFE 180 x x x x - GŐZ K V ÉRTÉKEK a gömb helyzete: NYIT DN FB8-10 / RB15 0,14 0,24 0,52 0,96 1,56 2,46 4,26 6,90 FB15 / RB20 0,20 0,36 0,78 1,44 2,34 3,72 6,30 10,20 FB20 / RB25 0,55 0,96 2,10 3,84 6,30 9,90 17,10 27,60 FB25 / RB32 0,96 1,74 3,66 6,90 11,34 17,70 30,50 49,20 FB32 / RB40 1,38 2,40 5,16 9,60 15,90 24,80 42,70 69,00 FB40 / RB50 1,80 3,12 6,72 12,60 20,70 32,40 55,80 90,00 FB50 / RB65 4,14 7,26 15,60 29,10 47,80 75,00 129,00 204,00 RB80 5,52 9,72 20,80 38,70 64,00 100,00 172,00 277,00 RB100 10,00 17,50 37,50 70,00 115,00 180,00 310,00 500,00 CSŐVEZETÉKI CSATLAKOZÁSOK BSP menetes vég, anyagminőség: SS 316 MÉRET Nyolcszög, NV 23,0 23,0 27,0 33,0 44,0 49,0 56,3 68,0 BSP 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" Hegesztő toldatos vég, anyagminőség: SS 316 L MÉRET Dy 14,0 17,2 22,0 27,6 34,0 43,0 49,0 61,5 78, ,5 Di Forgatható hegesztő toldatos vég, anyagminőség: SS 316 L MÉRET Dy 14,0 17,2 22,0 27,6 34,0 43,0 49,0 61,5 78, ,5 Di /4. UNI_04_2010_H

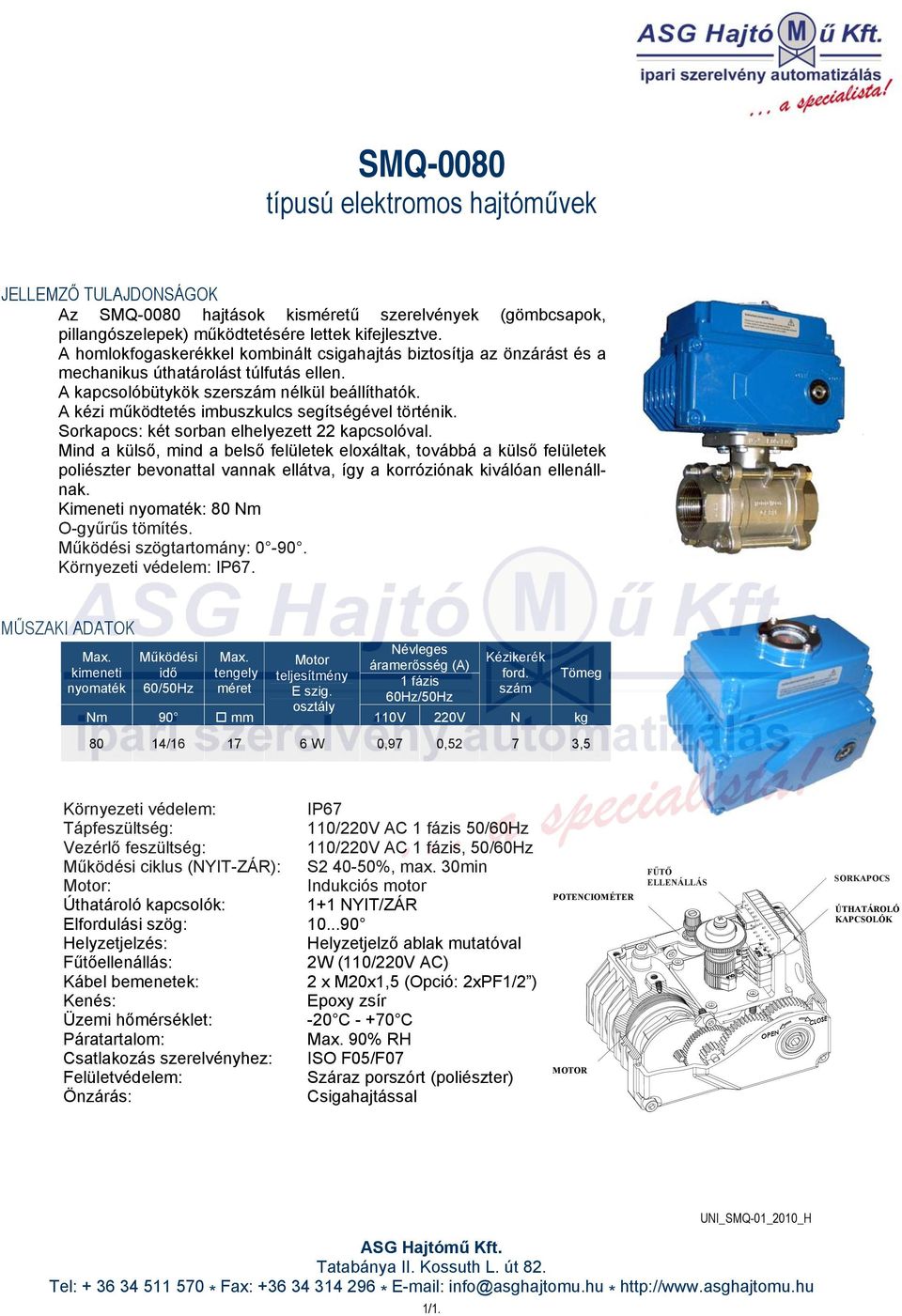

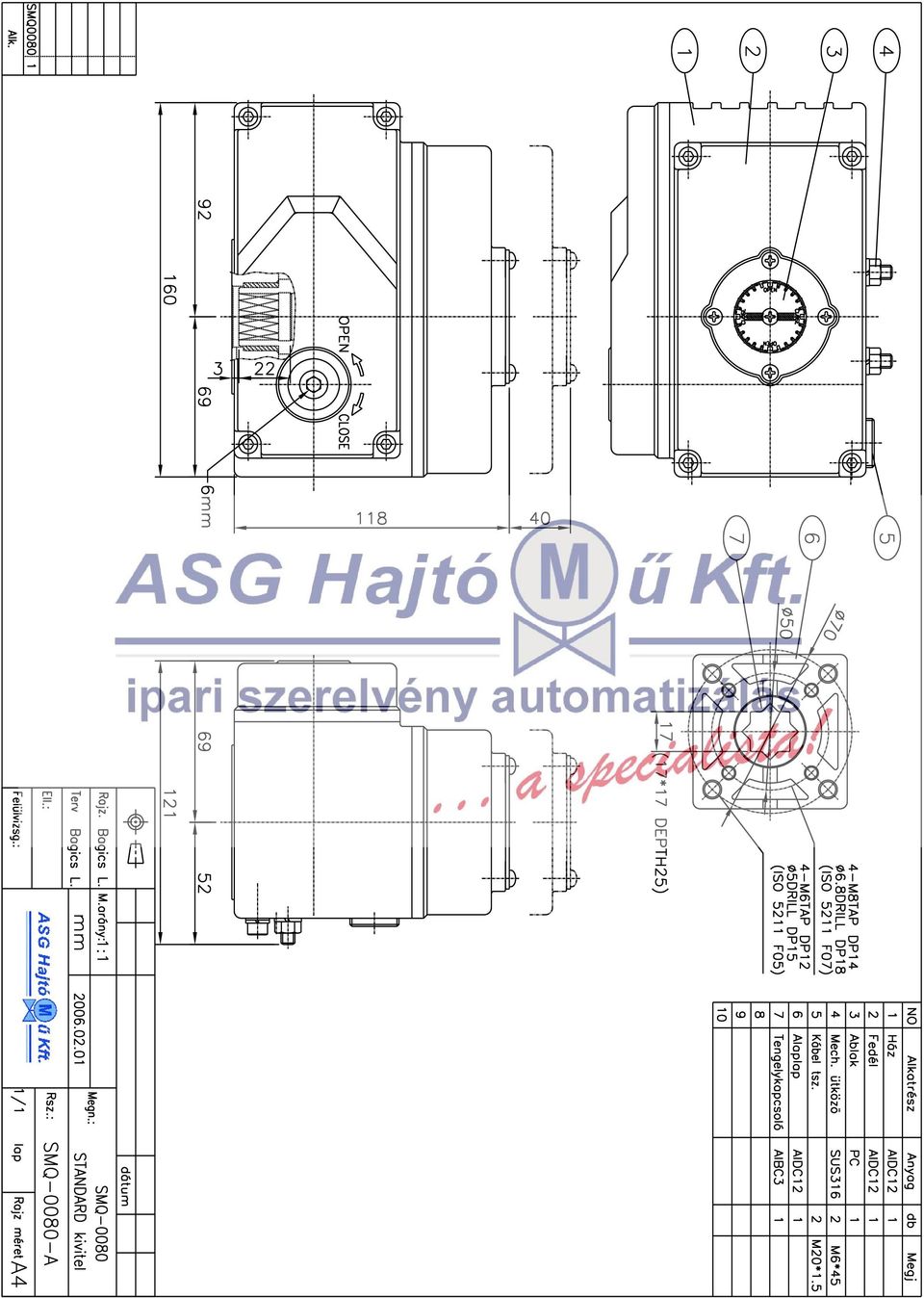

5 SMQ-0080 típusú elektromos hajtóművek JELLEMZŐ TULAJDONSÁGOK Az SMQ-0080 hajtások kisméretű szerelvények (gömbcsapok, pillangószelepek) működtetésére lettek kifejlesztve. A homlokfogaskerékkel kombinált csigahajtás biztosítja az önzárást és a mechanikus úthatárolást túlfutás ellen. A kapcsolóbütykök szerszám nélkül beállíthatók. A kézi működtetés imbuszkulcs segítségével történik. Sorkapocs: két sorban elhelyezett 22 kapcsolóval. Mind a külső, mind a belső felületek eloxáltak, továbbá a külső felületek poliészter bevonattal vannak ellátva, így a korróziónak kiválóan ellenállnak. Kimeneti nyomaték: 80 Nm O-gyűrűs tömítés. Működési szögtartomány: Környezeti védelem: IP67. MŰSZAKI ADATOK Max. kimeneti nyomaték Működési idő 60/50Hz Max. tengely méret Nm 90 mm Motor teljesítmény E szig. osztály Névleges Kézikerék áramerősség (A) ford. Tömeg 1 fázis szám 60Hz/50Hz 110V 220V N kg 80 14/ W 0,97 0,52 7 3,5 STANDARD KIVITEL Környezeti védelem: IP67 Tápfeszültség: 110/220V AC 1 fázis 50/60Hz Vezérlő feszültség: 110/220V AC 1 fázis, 50/60Hz Működési ciklus (NYIT-ZÁR): S %, max. 30min Motor: Indukciós motor Úthatároló kapcsolók: 1+1 NYIT/ZÁR Elfordulási szög: Helyzetjelzés: Helyzetjelző ablak mutatóval Fűtőellenállás: 2W (110/220V AC) Kábel bemenetek: 2 x M20x1,5 (Opció: 2xPF1/2 ) Kenés: Epoxy zsír Üzemi hőmérséklet: -20 C C Páratartalom: Max. 90% RH Csatlakozás szerelvényhez: ISO F05/F07 Felületvédelem: Száraz porszórt (poliészter) Önzárás: Csigahajtással POTENCIOMÉTER MOTOR FŰTŐ ELLENÁLLÁS SORKAPOCS ÚTHATÁROLÓ KAPCSOLÓK UNI_SMQ-01_2010_H 1/1.

6

7
