1 Az ajtórendszerekre vonatkozó javaslatok és termékcsoportok A-2 Elektromos zárak és tartozékok Önreteszelő motoros zárak B-2 Önreteszelő elektromechanikus zárak B-6 Önreteszelő mechanikus zárak B-10 Speciális motoros és elektromechanikus zárak B-14 Mediator B-26 Biztonsági szerelvények B-30 Alkatrészek elektromos zárakhoz, vezetékek, kábelátvezetők, tengelyek B-32 Elektromos zárfogadók Standard elektromos zárfogadók C-2 Elektromos zárfogadók tűzgátló ajtókhoz C-5 Elektromos zárfogadók tűzgátló ajtókhoz / vészkijáratokhoz, szellőző- és biztonsági ajtókhoz C-7 Vékonyított kivitelű elektromos zárfogadók C-9 Kültéri elektromos zárfogadók c-11 Üvegajtókhoz való zárfogadók c-13 Speciális elektromos zárfogadók c-17 Rugós csapdák (kilincsnyelvek) c-18 Előlapok az effeff termékcsaládhoz tartozó elektromos zárfogadókhoz c-19 Elektromágneses Zárak Magnalock D-2 Keresztirányban szerelendő Magnalock D-6 Tartozékok ajtótartó elektromágnesekhez D-7 Ajtó automatizálás Motoros ajtóbehúzó lengőajtókhoz E-2 Elektromechanikus és elektrohidraulikus ajtóbehúzók lengőajtókhoz E-10 Ajtóbehúzók Ajtóbehúzók F-2 Tűzgátló ajtókhoz készült szerelvények f-8 Tartozékok Ajtóbehúzókhoz F-11 Pánikrudak Pánikrudak elektromos zárakhoz G-2 Mechanikus pánikrudak G-6 Tartozékok G-9 Tájékoztató G-10 Kártyaolvasók és belépőkártyák EntryProx H-2 Kártyák az EntryProx kártyaolvasóhoz H-4 Egyéb I-1 A-1

2 Az ajtórendszerekre vonatkozó javaslatok és termékcsoportok Szeretnénk az érvényben lévő tűzvédelmi szabványokon, tűzbiztonsági előírások és a felhasználók által támasztott követelményeken túlmutatóan pár gondolatot megosztani a kedves Olvasóval. Fontos megjegyezni, hogy a vagyonvédelmi szempontok a legtöbb esetben alárendelt szerepben vannak az életvédelmi (tűzvédelmi) megfontolásokkal szemben. ALAPVETŐ KÖVETELMÉNYEK Az épületekben kialakított menekülési útvonalakkal, valamint az ezeken használt ajtókkal szemben támasztott követelményeket a helyi rendeletek és szabályok figyelembe vételével kell kialakítani. Általánosságban elmondható, hogy a menekülési útvonalakon alkalmazott ajtórendszereknek lehetővé kell tenniük az épület gyors és könnyű kiürítését az esetlegesen alkalmazott záraknak automatikusan nyitott állapotba kell kerülniük, az ajtóknak minden további erőfeszítés nélkül nyithatónak kell lenniük. A menekülési útvonalakat védő ajtók tűzzáróságát az azokon alkalmazott szerelvények nem korlátozhatják magas hőmérsékleten is (1000 C) biztosítaniuk kell az ajtók zárt helyzetben való rögzítését. Az épületben használható szerelvények az épület funkciója és az épületben tartózkodó személyek függvénye. Amennyiben az épületben tartózkodó személyek várhatóan nincsenek a vonatkozó tűzvédelmi előírások teljes ismeretében, és az épületben tartózkodó személyek száma jelentős (200 vagy azt meghaladja), a menekülési útvonalakon alkalmazott ajtórendszereket az szabvánnyal összhangban másodlagos pánikszerelvényekkel kell ellátni. Egyéb esetekben a menekülési útvonalakon alkalmazott ajtórendszerek esetében az EN 179 szerint kialakított pánikszerelvényeket (helyszíni nyitásmódokkal kilincs, kar, lemez) kell alkalmazni. FOGALMAK Tűzgátló ajtó A tűz továbbterjedését hivatott megakadályozni, azaz tűz esetén, magas hőmérsékleten is megbízható módon csukott állapotban kell maradnia. Vészkijárati ajtó nem megfelelő üzemi körülmények között is biztonságosan nyithatónak kell lennie, és a tűzriadó egész időtartama során nyitott állapotban kell maradnia (effeff 331 jelű speciális, fordított üzemű zárfogadó alkalmazható). Tűzgátló vészkijárati ajtó a tűzszakasz határoló és a vészkijárati ajtó kombinációja. A legmagasabb követelményeknek kell megfelelnie. Az ajtót mechanikus szerkezettel kell ellátni, amely azt csukott állapotban tartja - az ajtó mechanikusan, pánikfogantyú vagy pánikrúd segítségével nyitható. Tűzvédelmi szellőzőajtó az ajtónak tűzriadó esetén a megfelelő szellőzés biztosítása érdekében automatikusan ki kell nyílnia. Elektromechanikus, önreteszelő zár az ajtó csukott állapotba kerülése esetén a zár mechanikusan reteszel, a zárnyelv a kilincs segítségével visszahúzható. Motoros, önreteszelő zár az ajtó csukott állapotba kerülése esetén a zár mechanikusan reteszel, a zárnyelv motor segítségével visszahúzható. Pánikfogantyú/pánikrúd Olyan szerkezet, amely lehetővé teszi az ajtó nyitását még akkor is, ha az ajtó nyomás/terhelés alatt van. AZ EGYES SZABVÁNYOK ALKALMAZÁSI TERÜLETEI EN 1627 Ezen szabvány a zárakat betörésbiztonsági szempontból osztályozza. Az EN 1630 szabvány előírja a zárak betörésbiztonsági vizsgálata során alkalmazott vizsgálati eljárásokat. A teszt egy terhelési próbából áll, amely a csapda és a zárnyelv hidraulikus szerkezetekkel keltett erőhatásokkal szembeni ellenállását méri, valamint egy betörésszimulációs részből, amelyben a zár különböző eszközökkel történő feltöréséhez szükséges időt mérik. EN 179 Ezen szabvány a menekülési útvonalakon található ajtókkal szemben támasztott követelményeket foglalja össze. Többek között előírja, hogy a berendezéseknek egy meghatározott irányban (fentről lefelé, illetve az ajtó felé) irányuló mozdulattal nyithatónak kell lenniük, valamint meghatározza a nem megfelelő üzemállapot esetén alkalmazható maximális nyitási erőket. A nyitórendszereket úgy kell kialakítani, hogy azok ne akadhassanak a menekülő személyek ruhájába, ezen felül hosszú élettartamot kell biztosítaniuk (minimum nyitási-zárási ciklus, látható elhasználódás nélkül). Ezen szabvány a középületek menekülési útvonalain található ajtókkal szemben támasztott követelményeket foglalja össze. Többek között előírja, hogy a berendezéseknek egy meghatározott irányban (fentről lefelé, illetve az ajtó felé) irányuló mozdulattal nyithatónak kell lenniük, valamint meghatározza a nem megfelelő üzemállapot esetén alkalmazható maximális nyitási erőket. A nyitórendszereket úgy kell kialakítani, hogy azok ne akadhassanak a menekülő személyek ruhájába, a nyitószerkezetnek az ajtó teljes szélességében végig kell húzódnia (pánikrúd), ezen felül hosszú élettartamot kell biztosítaniuk (minimum nyitási-zárási ciklus, látható elhasználódás nélkül). EN 1634 Ezen szabvány írja elő a Tűzgátló ajtók szerelvényeivel szemben támasztott követelményeket, és útmutatást ad az ajtók tűzzáróságának vizsgálatához, hasonló méretű és kialakítású ajtókon végzett vizsgálatok eredményeinek segítségével. A-2

3 Alapvető osztályozási rendszer a szabványokkal összhangban EN 179 Kilincs Kilincs EUROPAD aktív szárny passzív szárny bar rúd bar rúd barúd aktív szárny passzív szárny A-3

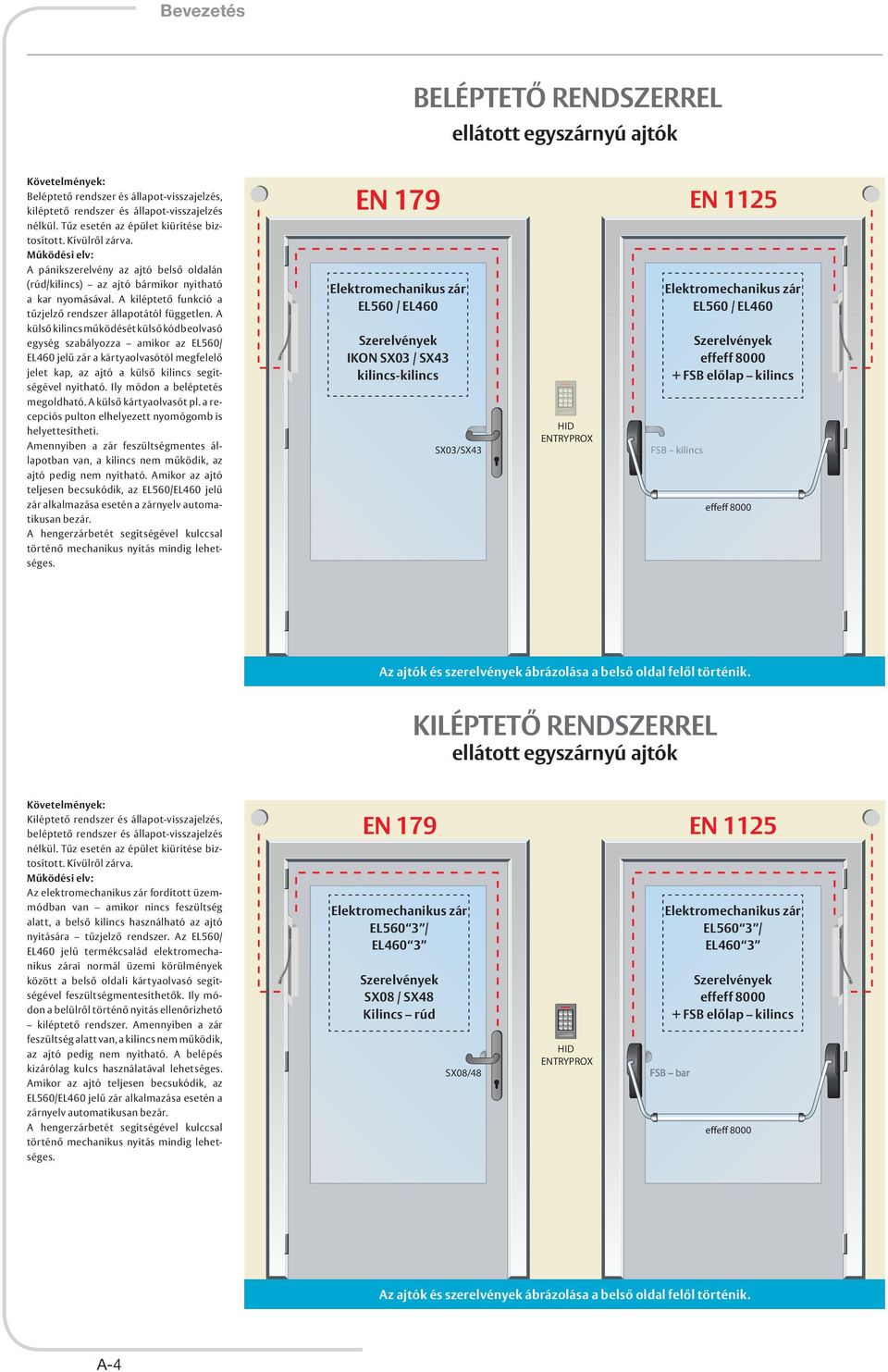

4 BELÉPTETŐ RENDSZERREL ellátott egyszárnyú ajtók Beléptető rendszer és állapot-visszajelzés, kiléptető rendszer és állapot-visszajelzés nélkül. Tűz esetén az épület kiürítése biztosított. Kívülről zárva. A pánikszerelvény az ajtó belső oldalán (rúd/kilincs) az ajtó bármikor nyitható a kar nyomásával. A kiléptető funkció a tűzjelző rendszer állapotától független. A külső kilincs működését külső kódbeolvasó egység szabályozza amikor az EL560/ EL460 jelű zár a kártyaolvasótól megfelelő jelet kap, az ajtó a külső kilincs segítségével nyitható. Ily módon a beléptetés megoldható. A külső kártyaolvasót pl. a recepciós pulton elhelyezett nyomógomb is helyettesítheti. Amennyiben a zár feszültségmentes állapotban van, a kilincs nem működik, az ajtó pedig nem nyitható. Amikor az ajtó teljesen becsukódik, az EL560/EL460 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. EN 179 EL560 / EL460 IKON SX03 / SX43 kilincs-kilincs SX03/SX43 EL560 / EL460 + FSB előlap kilincs FSB kilincs KILÉPTETŐ RENDSZERREL ellátott egyszárnyú ajtók Kiléptető rendszer és állapot-visszajelzés, beléptető rendszer és állapot-visszajelzés nélkül. Tűz esetén az épület kiürítése biztosított. Kívülről zárva. Az elektromechanikus zár fordított üzemmódban van amikor nincs feszültség alatt, a belső kilincs használható az ajtó nyitására tűzjelző rendszer. Az EL560/ EL460 jelű termékcsalád elektromechanikus zárai normál üzemi körülmények között a belső oldali kártyaolvasó segítségével feszültségmentesíthetők. Ily módon a belülről történő nyitás ellenőrizhető kiléptető rendszer. Amennyiben a zár feszültség alatt van, a kilincs nem működik, az ajtó pedig nem nyitható. A belépés kizárólag kulcs használatával lehetséges. Amikor az ajtó teljesen becsukódik, az EL560/EL460 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. EN 179 EL560 3 / EL460 3 SX08 / SX48 Kilincs rúd SX08/48 EL560 3 / EL FSB előlap kilincs A-4

5 BELÉPTETŐ RENDSZERREL ellátott egyszárnyú ajtók EN 179 EL560 3 / EL460 3 IKON szerelvények SX03 / SX43 kilincs kilincs SX03/43 EL560 3 / EL FSB előlap kilincs FSB kilincs Áramkimaradás esetén mindkét oldalról szabad belépés biztosított! Be- és kiléptető rendszer, valamint állapotvisszajelzés. Tűz esetén az ajtó mindkét oldalról szabadon nyitható, az épület kiürítésére, valamint a tűzoltók felvonulási útvonalán egyaránt használható. Az elektromechanikus zár fordított üzemmódban van amikor nincs feszültség alatt, a belső kilincs használható az épület kiürítése során, a külső kilincs pedig a tűzoltók felvonulási útvonalának biztosítására tűzjelző rendszer. Az EL560/ EL460 jelű termékcsalád elektromechanikus zárai normál üzemi körülmények között a belső oldali kártyaolvasó segítségével feszültségmentesíthetőek. Ily módon a belülről történő nyitás ellenőrizhető kiléptető rendszer. Hasonlóképpen a külső kilincs aktiválható a külső kártyaolvasó segítségével beléptető rendszer. Amennyiben a zár feszültség alatt van, sem a belső, sem a külső kilincs nem működik, az ajtó pedig nem nyitható. Amikor az ajtó teljesen becsukódik, az EL560/EL460 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. KILÉPTETŐ RENDSZERREL ellátott egyszárnyú ajtók EN 179 M32 Magnalock elektromechanikus zár EL560 / EL460 IKON szerelvények SX03 / SX43 kilincs kilincs SX03/43 M32 Magnalock elektromechanikus zár EL560 / EL460 + FSB előlap kilincs FSB kilincs Be- és kiléptető rendszer, valamint állapotvisszajelzés. Tűz esetén az épület kiürítése biztosított. Az ajtónak kívülről zárva kell lennie. A külső kilincs a külső kártyaolvasó segítségével aktiválható beléptető rendszer. Pánikszerelvény az ajtó belső oldalán mindig üzemkész állapotban. A kilépést a belső kártyaolvasó szabályozza ajtótartó elektromágnes segítségével kiléptető rendszer. Tűz esetén a tűzjelző rendszer leválasztja az elektromágnest, ily módon a kiürítés során az ajtó a belső pánik szerelvény segítségével belülről nyitható. A belépés tűz esetén sem lehetséges. Amikor az ajtó teljesen becsukódik, az EL560/EL460 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. Áramkimaradás esetén csak kilépés biztosított. A-5

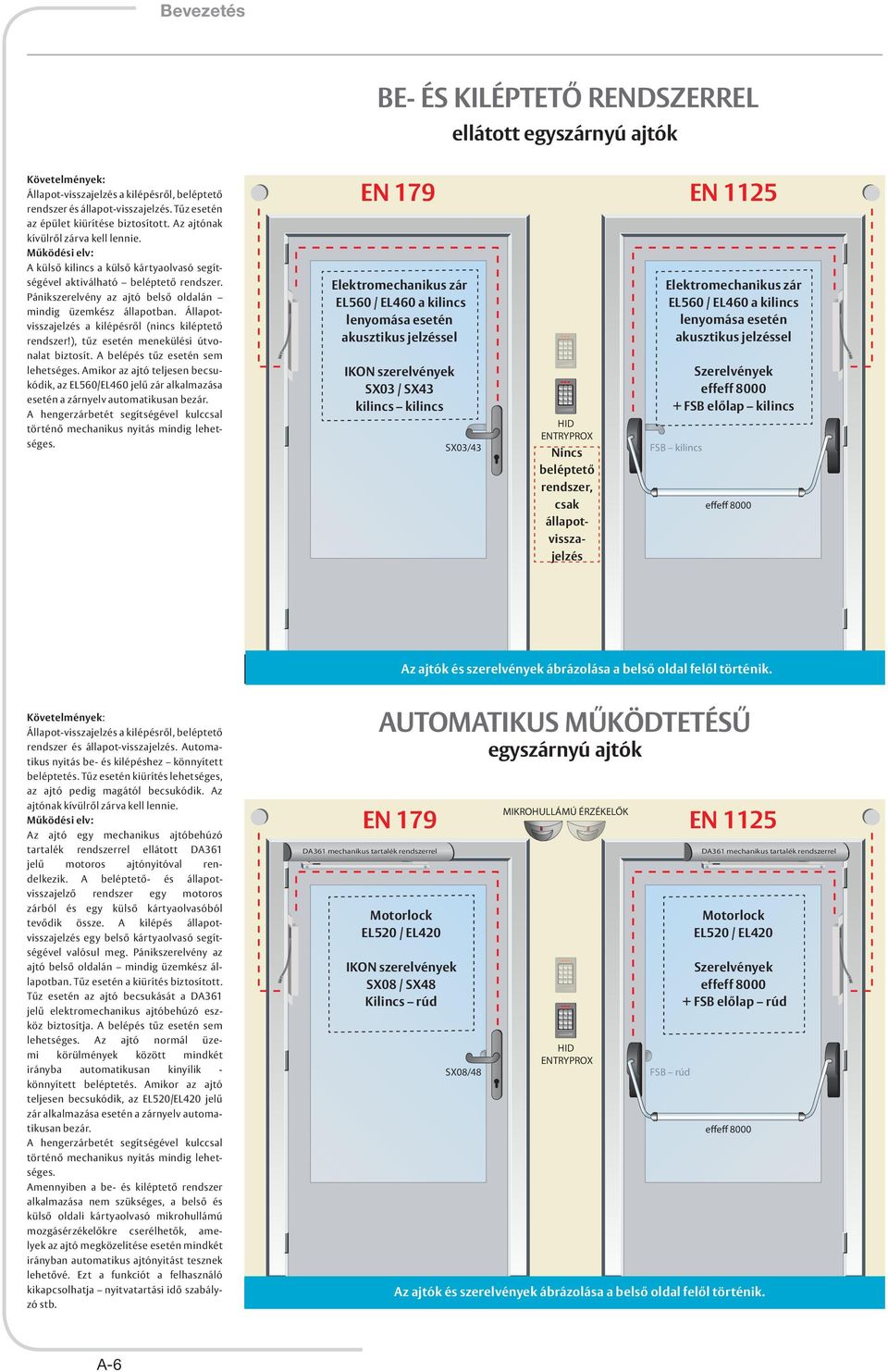

6 BE- ÉS KILÉPTETŐ RENDSZERREL ellátott egyszárnyú ajtók Állapot-visszajelzés a kilépésről, beléptető rendszer és állapot-visszajelzés. Tűz esetén az épület kiürítése biztosított. Az ajtónak kívülről zárva kell lennie. A külső kilincs a külső kártyaolvasó segítségével aktiválható beléptető rendszer. Pánikszerelvény az ajtó belső oldalán mindig üzemkész állapotban. Állapotvisszajelzés a kilépésről (nincs kiléptető rendszer!), tűz esetén menekülési útvonalat biztosít. A belépés tűz esetén sem lehetséges. Amikor az ajtó teljesen becsukódik, az EL560/EL460 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. EN 179 EL560 / EL460 a kilincs lenyomása esetén akusztikus jelzéssel IKON szerelvények SX03 / SX43 kilincs kilincs SX03/43 Nincs beléptető rendszer, csak állapotvisszajelzés EL560 / EL460 a kilincs lenyomása esetén akusztikus jelzéssel + FSB előlap kilincs FSB kilincs Állapot-visszajelzés a kilépésről, beléptető rendszer és állapot-visszajelzés. Automatikus nyitás be- és kilépéshez könnyített beléptetés. Tűz esetén kiürítés lehetséges, az ajtó pedig magától becsukódik. Az ajtónak kívülről zárva kell lennie. Az ajtó egy mechanikus ajtóbehúzó tartalék rendszerrel ellátott DA361 jelű motoros ajtónyitóval rendelkezik. A beléptető- és állapotvisszajelző rendszer egy motoros zárból és egy külső kártyaolvasóból tevődik össze. A kilépés állapotvisszajelzés egy belső kártyaolvasó segítségével valósul meg. Pánikszerelvény az ajtó belső oldalán mindig üzemkész állapotban. Tűz esetén a kiürítés biztosított. Tűz esetén az ajtó becsukását a DA361 jelű elektromechanikus ajtóbehúzó eszköz biztosítja. A belépés tűz esetén sem lehetséges. Az ajtó normál üzemi körülmények között mindkét irányba automatikusan kinyílik - könnyített beléptetés. Amikor az ajtó teljesen becsukódik, az EL520/EL420 jelű zár alkalmazása esetén a zárnyelv automatikusan bezár. A hengerzárbetét segítségével kulccsal történő mechanikus nyitás mindig lehetséges. Amennyiben a be- és kiléptető rendszer alkalmazása nem szükséges, a belső és külső oldali kártyaolvasó mikrohullámú mozgásérzékelőkre cserélhetők, amelyek az ajtó megközelítése esetén mindkét irányban automatikus ajtónyitást tesznek lehetővé. Ezt a funkciót a felhasználó kikapcsolhatja nyitvatartási idő szabályzó stb. AUTOMATIKUS MŰKÖDTETÉSŰ egyszárnyú ajtók MIKROHULLÁMÚ ÉRZÉKELŐK EN 179 DA361 mechanikus tartalék rendszerrel Motorlock EL520 / EL420 IKON szerelvények SX08 / SX48 Kilincs rúd SX08/48 FSB rúd DA361 mechanikus tartalék rendszerrel Motorlock EL520 / EL420 + FSB előlap rúd A-6

7 BELÉPTETŐ RENDSZERREL ellátott kétszárnyú ajtók EN2000 (EN2300) MULTIFIX speciális zárfogadó Beléptető rendszer és állapot-visszajelzés. Tűz esetén az épület kiürítése biztosított. Amikor a passzív szárnyat a menekülési útvonal irányában megnyomják, az aktív és passzív ajtószárnynak egyaránt ki kell nyílnia. Az ajtó csukott állapotban nincs bezárva, a csapda használata elegendő. Az ajtó a 89 vagy 90 számú termékcsaládba tartozó felületre szerelhető pánikszerelvényekkel van ellátva. A passzív szárny két ponton záró szerelvénnyel, az aktív szárny pedig egy ponton záró szerelvénnyel rendelkezik. Az elektronikus beléptetéshez a felületre szerelt MULTIFIX speciális zárfogadót kell használni, amely a passzív ajtószárnyon lévő pánikzár mellé kerül felszerelésre. Tűz esetén az épület kiürítése biztosított. Az ajtó tűz esetén is kilinccsel nyitható (nincs bezárva!). A belépéshez az elektromos zárfogadó feszültség alá helyezése szükséges pl. a külső kártyaolvasó segítségével. Ily módon az aktív szárny nyitása kívülről történhet. Ez a megoldás problémás lehet a MULTIFIX zárfogadó és a 89 vagy 90 termékcsaládba tartozó pánikszerelvények helyigénye miatt. KILÉPTETŐ RENDSZERREL ellátott kétszárnyú ajtók (a szabvány normál értelmezése szerint) Magnalock vagy effeff 331 jelű speciális zárfogadó es számú csapda M32 EN2000 (EN2300) Kiléptető rendszer és állapot-visszajelzés. Tűz esetén az épület kiürítése biztosított. Amikor a passzív szárnyat a menekülési útvonal irányában megnyomják, az aktív és passzív ajtószárnynak egyaránt ki kell nyílnia. Az ajtó csukott állapotban nincs bezárva, a csapda használata elegendő. Az ajtó a 89 vagy 90 számú termékcsaládba tartozó felületre szerelhető pánikszerelvénnyel van ellátva, és az ajtó kinyílását az ajtótartó elektromágnes vagy a fordított üzemű elektromos zárfogadó akadályozza meg, amely azonban nem megfelelő üzemi körülmények között is nyitható! (effeff termékcsalád 331 számú ütközőlap). Tűz esetén az ajtótartó elektromágnes leválasztásra kerül, vagy az effeff 331 jelű elektromos zárfogadó kinyílik, ily módon az ajtó az épület kiürítésére használható. Az ajtó tűz ese-tén is kilinccsel nyitható (nincs bezárva!). A belső kártyaolvasó az ajtótartó elektromágnes, illetve az effeff 331 jelű fordított üzemű elektromos zárfogadó feszültségellátását választja le. A belépés kizárólag kulcs használatával lehetséges, rögzíthető kilincs/forgatható zárgomb. A-7

8 BE- ÉS KILÉPTETŐ RENDSZERREL ellátott kétszárnyú ajtók Be- és kiléptető rendszer, valamint állapotvisszajelzés. Tűz esetén az épület kiürítése biztosított. Amikor a passzív szárnyat a menekülési útvonal irányában megnyomják, az aktív és passzív ajtószárnynak egyaránt ki kell nyílnia. Tűz esetén tűzoltási útvonalat kell biztosítani - szabad bejárás mindkét irányból. Az ajtó csukott állapotban nincs bezárva, a csapda használata elegendő. Az ajtó a 89 vagy 90 számú termékcsaládba tartozó felületre szerelhető pánikszerelvényekkel van ellátva. A passzív szárny három ponton záró szerelvénynyel, az aktív szárny pedig egy ponton záró szerelvénnyel van ellátva. Az elektromos be- és kiléptető rendszer az ajtótartó elektromágnes, illetve az effeff 331 jelű fordított üzemű elektromos zárfogadó segítségével valósul meg. A belépéshez az elektromos zárfogadó feszültségmentesítése szükséges, pl. a külső kártyaolvasó segítségével. Ily módon az aktív szárny nyitása kívülről történhet a pánikrúdhoz kapcsolt kilincs segítségével. A kiléptető rendszer egy belső kártyaolvasó segítségével valósul meg az ajtótartó elektromágnes, illetve az effeff 331 jelű fordított üzemű elektromos zárfogadó segítségével. Tűz esetén az épület kiürítése biztosított. A belépés lehetséges (az ajtótartó elektromágnes vagy az effeff 331 jelű fordított üzemű elektromos zárfogadó feszültségmentes lesz), ezáltal a tűzoltási útvonal biztosított. Magnalock vagy effeff 331 jelű speciális zárólemez számú csapda EN2000 (EN2300) M32 Áramkimaradás esetén az ajtó nyitott állapotba kerül - tűzoltási útvonal biztosított Be- és kiléptető rendszer, valamint állapotvisszajelzés. Tűz esetén az épület kiürítése biztosított. Amikor a passzív szárnyat a menekülési útvonal irányában megnyomják, az aktív és passzív ajtószárnynak egyaránt ki kell nyílnia. Az ajtó csukott állapotban nincs bezárva, a csapda használata elegendő. Tűz esetén a belépés kizárólag kulcs használatával lehetséges. Az ajtó a 89 vagy 90 számú termékcsaládba tartozó felületre szerelhető pánikszerelvényekkel van ellátva. A passzív szárny két ponton záró szerelvénnyel, az aktív szárny pedig egy ponton záró szerelvénnyel rendelkezik. Az elektronikus beléptetéshez a felületre szerelt MULTIFIX speciális zárfogadót kell használni, amely a passzív ajtószárnyon lévő pánikzár mellé kerül felszerelésre. A belépéshez a MULTI- FIX elektromos zárfogadó feszültség alá kerül, az ajtótartó elektromágnes (vagy az effeff 331 jelű fordított üzemű elektromos zárfogadó) tápellátása megszűnik, pl. a külső kártyaolvasó segítségével. Ily módon az aktív szárny nyitása kívülről történhet. A kilépéshez a belső kártyaolvasó az ajtótartó elektromágnes, illetve az effeff 331 jelű fordított üzemű elektromos zárfogadó feszültségellátását választja le. Tűz esetén az épület kiürítése biztosított. Az ajtó a MULTIFIX elektromos zárfogadó segítségével kívülről zárva van. Ez a megoldás problémás lehet a MULTIFIX zárfogadó és a 89 vagy 90 termékcsaládba tartozó pánikszerelvények helyigénye miatt. BE- ÉS KILÉPTETŐ RENDSZERREL ellátott kétszárnyú ajtók Magnalock MULTIFIX speciális zárfogadó M32 bar A-8

9 Nincs beléptető rendszer, csak állapotvisszajelzés BE- ÉS KILÉPTETŐ RENDSZERREL MULTIFIX speciális zárfogadó Pánikrúd akusztikus jelzőkapcsolóval ellátott kétszárnyú ajtók bar mikrokapcsolóval Pánikrúd akusztikus jelzőkapcsolóval mikrokapcsolóval BE- ÉS KILÉPTETŐ RENDSZERREL ellátott kétszárnyú ajtók Beléptető rendszer és állapot-visszajelzés. Kilépés állapot-visszajelzése. Tűz esetén az épület kiürítése biztosított. Amikor a passzív szárnyat a menekülési útvonal irányában megnyomják, az aktív és passzív ajtószárnynak egyaránt ki kell nyílnia. Az ajtó csukott állapotban nincs bezárva, a csapda használata elegendő. Tűz esetén a belépés kizárólag kulcs használatával lehetséges. Az ajtó a 89 vagy 90 számú termékcsaládba tartozó akusztikus jelzőkapcsolóval szerelt pánikszerelvénnyel van ellátva. A passzív szárny két ponton záró szerelvénynyel, az aktív szárny pedig egy ponton záró szerelvénnyel rendelkezik. Az elektronikus beléptetés a felületre szerelt MULTIFIX speciális zárfogadó segítségével történik, amely a passzív ajtószárnyon lévő pánikzár mellé kerül felszerelésre. A belépéshez a MULTIFIX elektromos zárfogadó feszültség alá helyezése szükséges pl. a külső kártyaolvasó segítségével. Ily módon az aktív szárny nyitása kívülről történhet. A kilépés állapot-visszajelzés során a belső kártyaolvasó kikapcsolja a rúd riasztás jeladó funkcióját (a belső kártyaolvasó nem rendelkezik zárvezérlő funkcióval). Tűz esetén az épület kiürítése biztosított. Az ajtó a MULTI- FIX elektromos zárfogadó segítségével kívülről zárva van. Ez a megoldás problémás lehet a MULTIFIX zárfogadó és a 89 vagy 90 termékcsaládba tartozó pánikszerelvények helyigénye miatt. SECURITRON érintőszenzoros pánikrúd + effeff 331/SAM TSH SECURITRON Elektromos érintőszenzoros pánikrúd fekete (ezüst) SAM SAM SECURITRON érintőszenzoros pánikrúd + effeff 331/SAM SECURITRON Elektromos érintőszenzoros pánikrúd fekete (ezüst) Normál üzemi körülmények között elektromos be- és kiléptetés. A kiürítés biztosított és az effeff 331 jelű elektromos zárfogadó segítségével a tűzoltási útvonal is biztosított. Az ajtót csukott állapotban nem kell bezárni, a csapda használata elegendő. Vészkijárati ajtóként használható, Tűzgátló ajtóként nem. Az ajtó (vagy az ajtókeret) két effeff 331 jelű fordított üzemű elektromos zárfogadóval vagy ajtótartó elektromágnessel (keresztirányban szerelendő) rendelkezik, amelyek az ajtó nem megfelelő működése esetén is nyithatóak. Az effeff 807 jelű biztonsági csapda az ajtószárnyra szerelhető. A kiléptetés és állapot-visszajelzés a belső kártyaolvasóval, a beléptetés és állapotvisszajelzés pedig külső kártyaolvasó segítségével történik. A kártyaolvasók vezérlik a két Securitron érintőszenzoros rudat, valamint az egy Securitron érintőszenzoros kilincset. Tűz esetén az ajtózár automatikusan elenged kinyílik, ily módon az épület kiürítése lehetséges. A-9

10 Automatikus ajtó működtetés könnyített beléptetés. A bejárati ajtónak kívülről zárva kell lennie. Tűz esetén az épület kiürítése biztosított. Tűz esetén az ajtó kívülről nem nyitható - a belépés kizárólag kulcs használatával lehetséges. Napközben szabad kétirányú forgalmat biztosít, este a beléptető rendszer és az állapot-visszajelző rendszer + kilépés állapot-visszajelző aktív. Az ajtó két mechanikus ajtóbehúzó tartalék rendszerrel ellátott DA361 jelű elektrohidraulikus ajtóbehúzóval rendelkezik (automatikus ajtónyitás - könnyített beléptetés). Ily módon az ajtó csukása áramkimaradás esetén is biztosított (ezért tűzgátló ajtók esetén is alkalmazható). Az EL520/EL420 termékcsaládba tartozó motoros zár az aktív szárnyba kerül beépítésre, az ajtó teljes csukódását követően pedig automatikusan bezár. Napközben az ajtó megközelítése esetén (bármelyik irányból) az ajtó külső és belső oldalán elhelyezett Eagle One/ Two mikrohullámú szenzorok segítségével az ajtó automatikusan kinyílik. A mikrohullámú szenzorok este inaktívak, belépés kizárólag a külső kártyaolvasó használatával lehetséges. A kilépés állapot-visszajelzés belső kártyaolvasó (a kilincs használatának kijelzése) segítségével történik. Pánikszerelvény az ajtó belső oldalán a kilépés mindig biztosított - követelmény az épület tűz esetén történő kiürítéséhez. Ebben az esetben az ajtóbehúzók nem akadályozzák az ajtó szabad nyitását. A passzív ajtószárnyba beépített HZ26/ HZ26 jelű automata szárnyrögzítő reteszek hozzájárulnak az ajtószárnyak rögzítéséhez és növelik a betörés elleni védelmet. EN 179 AUTOMATIKUS MŰKÖDTETÉSŰ AJTÓK Kétszárnyú ajtók DA361 mechanikus tartalék rendszerrel EL520 / EL420 jelű motoros zár IKON szerelvények SX08 / SX48 MIKROHULLÁMÚ ÉRZÉKELŐK SX08/48 DA361 mechanikus tartalék rendszerrel Mechanikus szárnyrögzítő reteszek HZ26/HZ27 Padlófurat (tisztítása elengedhetetlen) AUTOMATIKUS MŰKÖDTETÉSŰ AJTÓK Kétszárnyú ajtók Automatikus ajtó működtetés könnyített beléptetés. Az ajtó nincs bezárva. Tűz esetén az épület kiürítése biztosított. Tűz esetén a belépés a zárható kilincs segítségével történhet. Napközben szabad kétirányú forgalmat biztosít, este a beléptető rendszer és az állapot-visszajelző rendszer + kiléptető rendszer aktív. A passzív és aktív ajtószárny a 90-es számú termékcsaládba tartozó távnyitható funkcióval rendelkező pánikszerelvényekkel van ellátva (motoros nyitómechanizmussal). A passzív szárny három ponton záró szerelvénnyel, az aktív szárny pedig egy ponton záró szerelvénnyel rendelkezik - magas betörés elleni védelem. Az ajtó két mechanikus ajtóbehúzó tartalék rendszerrel ellátott DA361 jelű elektrohidraulikus ajtóbehúzóval rendelkezik (automatikus ajtónyitás - könnyített beléptetés). Ily módon az ajtó csukása áramkimaradás esetén is biztosított (ezért tűzgátló ajtóknál is alkalmazható). Napközben az ajtó megközelítése esetén (bármelyik irányból) az ajtó külső és belső oldalán elhelyezett Eagle One/Two mikrohullámú szenzorok segítségével az ajtó automatikusan kinyílik. Este a mikrohullámú szenzorok inaktívak, belépés kizárólag a külső kártyaolvasó használatával lehetséges. A kiléptető rendszer és az állapot-visszajelzés a belső kártyaolvasó, valamint a motorral működtetett, távnyitható funkcióval ellátott pánikrúd segítségével történik. Tűz esetén a kilépés biztosított. MIKROHULLÁMÚ ÉRZÉKELŐK DA361 mechanikus tartalék rendszerrel DA361 mechanikus tartalék rendszerrel Távnyitható Távnyitható 90-es számú keresztrúd 90-es számú keresztrúd A-10

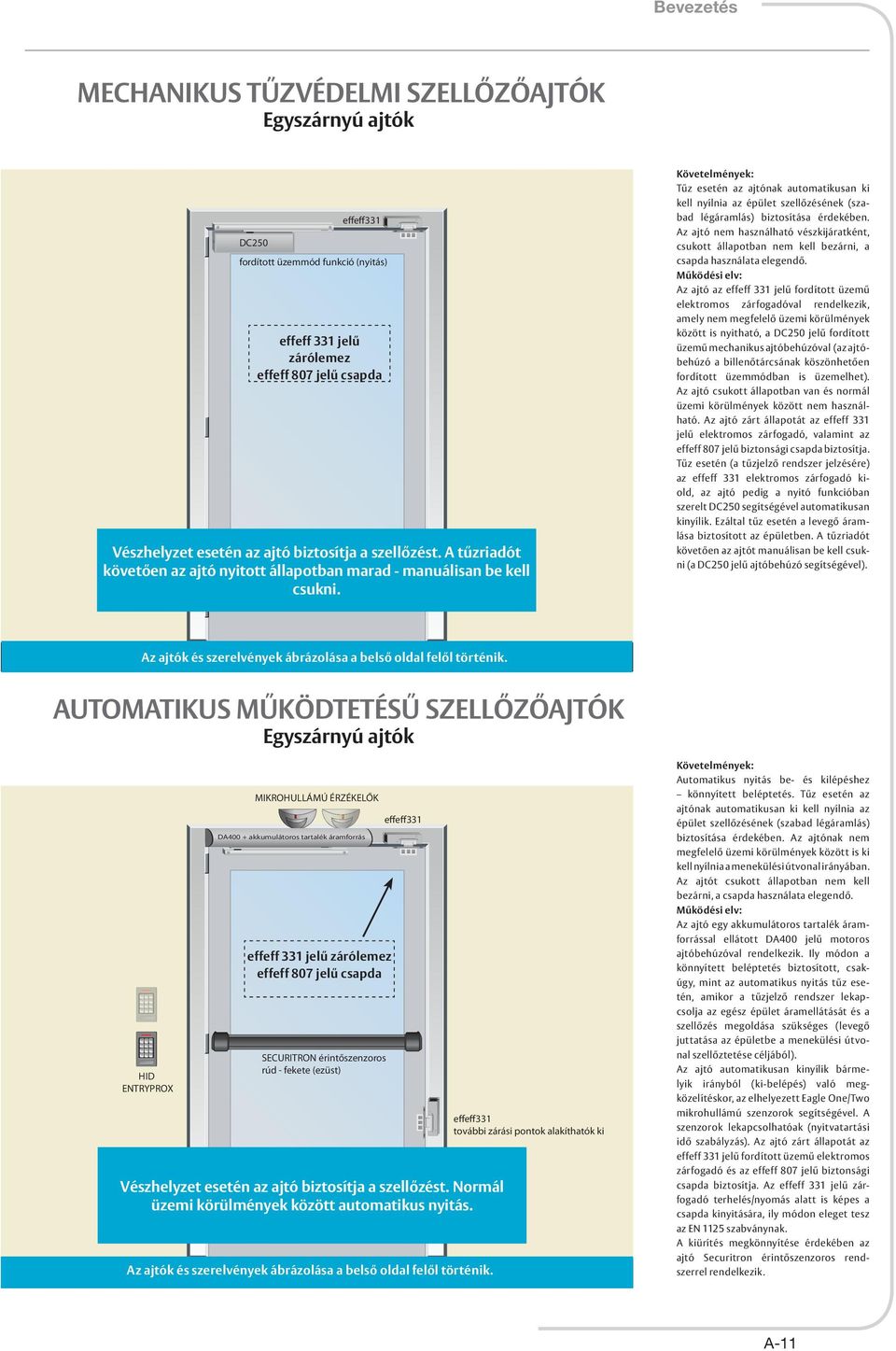

11 MECHANIKUS TŰZVÉDELMI SZELLŐZŐAJTÓK Egyszárnyú ajtók DC250 fordított üzemmód funkció (nyitás) effeff 331 jelű zárólemez effeff 807 jelű csapda Vészhelyzet esetén az ajtó biztosítja a szellőzést. A tűzriadót követően az ajtó nyitott állapotban marad - manuálisan be kell csukni. Tűz esetén az ajtónak automatikusan ki kell nyílnia az épület szellőzésének (szabad légáramlás) biztosítása érdekében. Az ajtó nem használható vészkijáratként, csukott állapotban nem kell bezárni, a csapda használata elegendő. Az ajtó az effeff 331 jelű fordított üzemű elektromos zárfogadóval rendelkezik, amely nem megfelelő üzemi körülmények között is nyitható, a DC250 jelű fordított üzemű mechanikus ajtóbehúzóval (az ajtóbehúzó a billenőtárcsának köszönhetően fordított üzemmódban is üzemelhet). Az ajtó csukott állapotban van és normál üzemi körülmények között nem használható. Az ajtó zárt állapotát az effeff 331 jelű elektromos zárfogadó, valamint az effeff 807 jelű biztonsági csapda biztosítja. Tűz esetén (a tűzjelző rendszer jelzésére) az effeff 331 elektromos zárfogadó kiold, az ajtó pedig a nyitó funkcióban szerelt DC250 segítségével automatikusan kinyílik. Ezáltal tűz esetén a levegő áramlása biztosított az épületben. A tűzriadót követően az ajtót manuálisan be kell csukni (a DC250 jelű ajtóbehúzó segítségével). AUTOMATIKUS MŰKÖDTETÉSŰ SZELLŐZŐAJTÓK Egyszárnyú ajtók MIKROHULLÁMÚ ÉRZÉKELŐK DA400 + akkumulátoros tartalék áramforrás effeff 331 jelű zárólemez effeff 807 jelű csapda SECURITRON érintőszenzoros rúd - fekete (ezüst) Vészhelyzet esetén az ajtó biztosítja a szellőzést. Normál üzemi körülmények között automatikus nyitás. további zárási pontok alakíthatók ki Automatikus nyitás be- és kilépéshez könnyített beléptetés. Tűz esetén az ajtónak automatikusan ki kell nyílnia az épület szellőzésének (szabad légáramlás) biztosítása érdekében. Az ajtónak nem megfelelő üzemi körülmények között is ki kell nyílnia a menekülési útvonal irányában. Az ajtót csukott állapotban nem kell bezárni, a csapda használata elegendő. Az ajtó egy akkumulátoros tartalék áramforrással ellátott DA400 jelű motoros ajtóbehúzóval rendelkezik. Ily módon a könnyített beléptetés biztosított, csakúgy, mint az automatikus nyitás tűz esetén, amikor a tűzjelző rendszer lekapcsolja az egész épület áramellátását és a szellőzés megoldása szükséges (levegő juttatása az épületbe a menekülési útvonal szellőztetése céljából). Az ajtó automatikusan kinyílik bármelyik irányból (ki-belépés) való megközelítéskor, az elhelyezett Eagle One/Two mikrohullámú szenzorok segítségével. A szenzorok lekapcsolhatóak (nyitvatartási idő szabályzás). Az ajtó zárt állapotát az effeff 331 jelű fordított üzemű elektromos zárfogadó és az effeff 807 jelű biztonsági csapda biztosítja. Az effeff 331 jelű zárfogadó terhelés/nyomás alatt is képes a csapda kinyitására, ily módon eleget tesz az szabványnak. A kiürítés megkönnyítése érdekében az ajtó Securitron érintőszenzoros rendszerrel rendelkezik. A-11

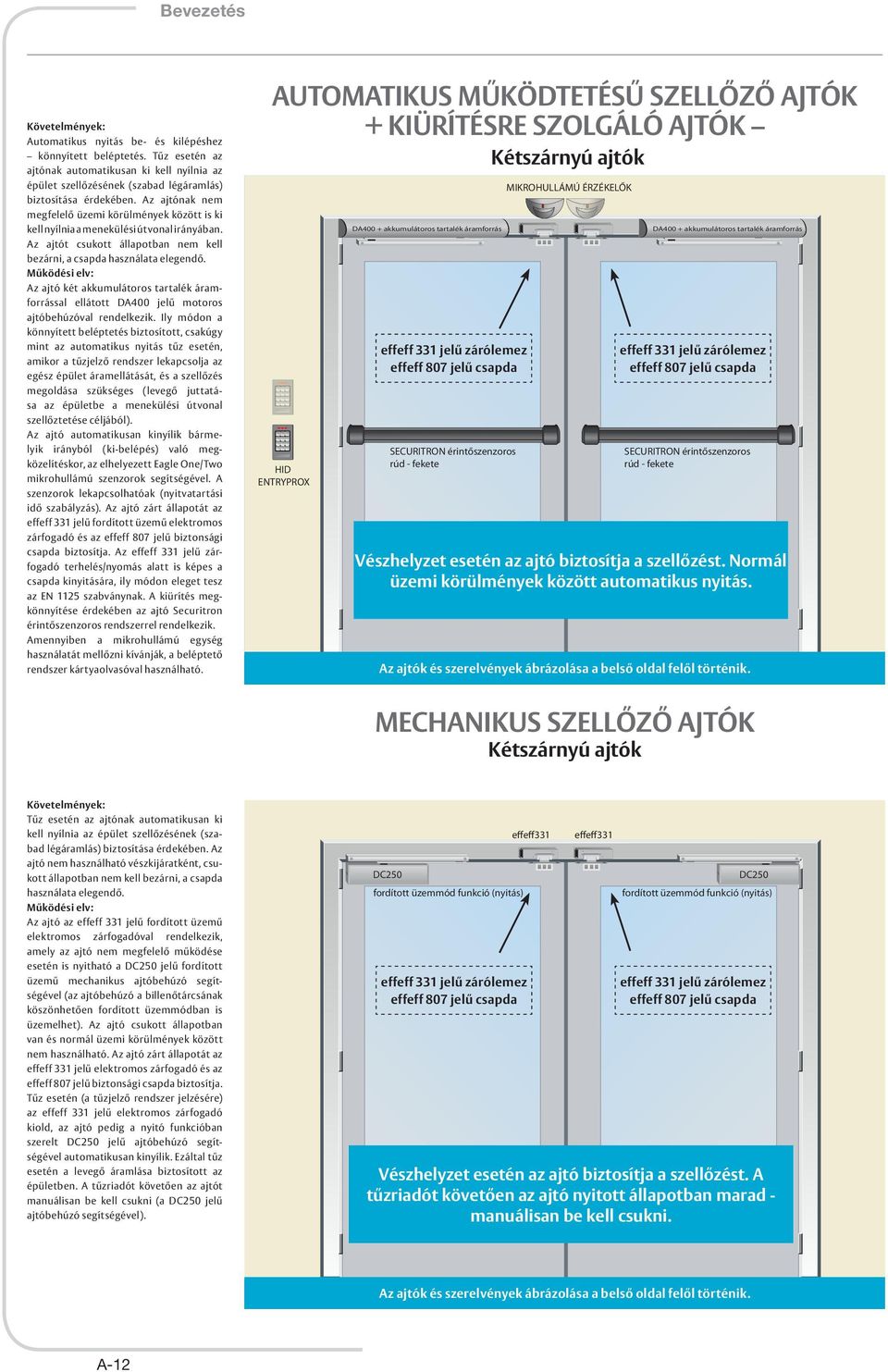

12 Automatikus nyitás be- és kilépéshez könnyített beléptetés. Tűz esetén az ajtónak automatikusan ki kell nyílnia az épület szellőzésének (szabad légáramlás) biztosítása érdekében. Az ajtónak nem megfelelő üzemi körülmények között is ki kell nyílnia a menekülési útvonal irányában. Az ajtót csukott állapotban nem kell bezárni, a csapda használata elegendő. Az ajtó két akkumulátoros tartalék áramforrással ellátott DA400 jelű motoros ajtóbehúzóval rendelkezik. Ily módon a könnyített beléptetés biztosított, csakúgy mint az automatikus nyitás tűz esetén, amikor a tűzjelző rendszer lekapcsolja az egész épület áramellátását, és a szellőzés megoldása szükséges (levegő juttatása az épületbe a menekülési útvonal szellőztetése céljából). Az ajtó automatikusan kinyílik bármelyik irányból (ki-belépés) való megközelítéskor, az elhelyezett Eagle One/Two mikrohullámú szenzorok segítségével. A szenzorok lekapcsolhatóak (nyitvatartási idő szabályzás). Az ajtó zárt állapotát az effeff 331 jelű fordított üzemű elektromos zárfogadó és az effeff 807 jelű biztonsági csapda biztosítja. Az effeff 331 jelű zárfogadó terhelés/nyomás alatt is képes a csapda kinyitására, ily módon eleget tesz az szabványnak. A kiürítés megkönnyítése érdekében az ajtó Securitron érintőszenzoros rendszerrel rendelkezik. Amennyiben a mikrohullámú egység használatát mellőzni kívánják, a beléptető rendszer kártyaolvasóval használható. AUTOMATIKUS MŰKÖDTETÉSŰ SZELLŐZŐ AJTÓK + KIÜRÍTÉSRE SZOLGÁLÓ AJTÓK Kétszárnyú ajtók DA400 + akkumulátoros tartalék áramforrás effeff 331 jelű zárólemez effeff 807 jelű csapda SECURITRON érintőszenzoros rúd - fekete MIKROHULLÁMÚ ÉRZÉKELŐK DA400 + akkumulátoros tartalék áramforrás effeff 331 jelű zárólemez effeff 807 jelű csapda SECURITRON érintőszenzoros rúd - fekete Vészhelyzet esetén az ajtó biztosítja a szellőzést. Normál üzemi körülmények között automatikus nyitás. MECHANIKUS SZELLŐZŐ AJTÓK Kétszárnyú ajtók Tűz esetén az ajtónak automatikusan ki kell nyílnia az épület szellőzésének (szabad légáramlás) biztosítása érdekében. Az ajtó nem használható vészkijáratként, csukott állapotban nem kell bezárni, a csapda használata elegendő. Az ajtó az effeff 331 jelű fordított üzemű elektromos zárfogadóval rendelkezik, amely az ajtó nem megfelelő működése esetén is nyitható a DC250 jelű fordított üzemű mechanikus ajtóbehúzó segítségével (az ajtóbehúzó a billenőtárcsának köszönhetően fordított üzemmódban is üzemelhet). Az ajtó csukott állapotban van és normál üzemi körülmények között nem használható. Az ajtó zárt állapotát az effeff 331 jelű elektromos zárfogadó és az effeff 807 jelű biztonsági csapda biztosítja. Tűz esetén (a tűzjelző rendszer jelzésére) az effeff 331 jelű elektromos zárfogadó kiold, az ajtó pedig a nyitó funkcióban szerelt DC250 jelű ajtóbehúzó segítségével automatikusan kinyílik. Ezáltal tűz esetén a levegő áramlása biztosított az épületben. A tűzriadót követően az ajtót manuálisan be kell csukni (a DC250 jelű ajtóbehúzó segítségével). DC250 fordított üzemmód funkció (nyitás) effeff 331 jelű zárólemez effeff 807 jelű csapda DC250 fordított üzemmód funkció (nyitás) effeff 331 jelű zárólemez effeff 807 jelű csapda Vészhelyzet esetén az ajtó biztosítja a szellőzést. A tűzriadót követően az ajtó nyitott állapotban marad - manuálisan be kell csukni. A-12
