1 FESD Feuerschutz für System- und Datenschränke GmbH OFS Az innovatív Objektumoltó berendezés a rendszerszekrények tűzvédelmére

2 Technikai információk FESD Feuerschutz für System- und Datenschränke Dr.-Alfred-Herrhausen-Allee 52 D Duisburg Telefon +49 (0) 20 65/900-0 Fax +49 (0) 20 65/ Internet: Version 2.1 TELENOT Elektronik Kft. H-2083 Solymár Marczibányi u.18 Tel: Fax:

3 Tartalomjegyzék OFS 0 Az innovatív Objektumoltó berendezés a rendszerszekrények tűzvédelmére 0 Áttekintés 1 Mi az OFS? 1 Mik az Ön előnyei az OFS-el 2 Személyek nincsenek veszélyeztetve 2 További előnyök 2 Objektum oltó: egy flexibilis megoldás 3 Az elektronika nem sérül az oltás során 4 A tűz gyors felismerése és gyors reagálás 5 A tűzkárok minimalizálása 6 Hol kerül az OFS alkalmazásra? 6 Hogyan működik az OFS 8 Normálüzem 8 Riasztás esetén 8 Hogyan kerül az OFS telepítésre és karbantartásra? 9 Szervízciklusok 10 Milyen OFS komponensek léteznek? 11 Mik az OFS költségei? 12 Hogyan írok ki egy OFS berendezést? 13 Objektfeuerlöschsystem _ OFP / Master und Slave 13 Objektumoltó rendszer_ofp / Master és Slave 13 Objektfeuerlöschsystem _ MFP 15 Objektumoltó rendszer_mfb 15 Objektfeuerlöschsystem _ MFP 16 Objektumoltó rendszer_mfb 16 Objektfeuerlöschsystem _ PFP / Master und Slave 17 Objektumoltó rendszer_pfp / Master és Slave 17 Objektfeuerlöschsystem _ PFP / Master und Slave 18 Objektumoltó rendszer_pfp / Master és Slave 18 A legfontosabb előnyök 19 A legfontosabb előnyök 20 Gyakran feltett kérdések és válaszok 21

4 Áttekintés Mi az OFS? OFS egy tűzoltó berendezés bármely kapcsoló és hálózati szekrényhez OFS egy tűzoltó berendezés az Ön inveszticióinak biztosítására OFS egy tűzoltó berendezés az Ön tűzvédelmi költségeinek redukálására OFS egy tűzoltó berendezés az Ön tűzkárának minimalizálására OFS egy tűzoltó berendezés az Ön üzemidő kiesésének minimalizálására tűz esetén OFS egy tűzoltó berendezés az Ön alkalmazottainak védelmére OFS egy tűzoltó berendezés amelyik a a nemes gáz argonra alapozódik OFS bármilyen szekrényre alkalmas, függetlenül mérettől és gyártótól OFS akár új installációra, akár utólagos installációra alkalmas OFS = Objekt-Feuerlösch-System - nach DIN

5 Mik az Ön előnyei az OFS-el Az OFS-nek a hagyományos oltóberendezésekkel szemben öt fontos előnye van: Személyek nincsenek veszélyeztetve A helyiségoltó alternatívája Az elektronika nem sérül az oltás során A tűz gyors felismerése és gyors reagálás A tűzkárok minimalizálása Személyek nincsenek veszélyeztetve Számos helyiség van manapság helyiség oltóberendezéssel védve az alkalmazott oltóanyagtól függően tűz esetén gondoskodni kell arról, hogy az oltó berendezés működésbe jövetele előtt a személyzet evakuálva legyen. Ellentétben más oltóanyagokkal, az argon mint engedélyezett oltóanyag egészségkárosítás szempontjából ártalmatlan, sem az oltás során, sem utána nem keletkeznek toxikus melléktermékek. Azáltal, hogy csak a szekrény ill. annak környezete kerül oltásra amelyikben a tűz detektálásra került, valamint azzal hogy az argon egészségkárosítás szempontjából ártalmatlan, a helyiség az oltási művelet során is és közvetlenül azt követően is bejárható. Biztonsági intézkedések, mint légzőmaszk, szükségtelenek. További előnyök Manapság a környezetbarátság a termékek és berendezések kiválasztásánál sokszor egy döntő kritérium. Az argonos oltás egy csekély mennyiségű nemesgáz felszabadításával jár, mely a környezetre nem káros. CO2 gázzal működő helyiség oltó berendezések nagymennyiségű (néha több tonnányit) gázt szabadítanak fel, mely az atmoszférát terheli (Üvegházhatás) OFS tűz esetén a szekrényt feszültségmentesíteni tudja Az OFS-el tűz esetén egy adatmentési folyamat indítható, mielőtt az érintett szekrény feszültségmentesítésre kerül OFS kapcsolódhat a tűzjelző központokhöz OFS átveszi a szekrény szellőztetését, normál esetben nincs szükség saját szekrényszellőztetésre 2

6 Objektum oltó: egy flexibilis megoldás OFS közvetlenul a szekrényre kerül telepítésre. Ezáltal az oltóanyagot (pl. CO2 vagy víz) a tartályokból a biztosított helyiségig szállító csőrendszer szerelésére és karbantartására sincs szükség. Szekrénysorok az úgynevezett Master/Slave üzemben kerülnek védelem alá. Egy Master 29 Slave vezérlését tudja kezelni. A Slave-k kedvezőbb árú oltó berendezések önálló processzoros egység nélkül. Ha a kapcsoló/hálózati szekrények áthelyeződnek egy másik helyiségbe, vagy válaszfalak kerülnek felépítésre, elbontásra, akkor a csőrendszereket is ennek megfelelően módosítani kell. Éppúgy az oltóanyag mennyiség is újra kalkulálandó. Az OFS-el azonban átépítéseknél, ill. szekrényáthelyezéseknél a tűzvédelmet nem kell megváltoztatni. Egy oltás során (függetlenül attól, hogy tűzeset volt vagy téves jelzés miatt) az oltóanyag költsége lényegesen alacsonyabb, mivel csak a szekrény kerül oltásra amelyikben a tűz detektálódott és nem az egész helyiség. Tűz esetén az OFS-el szelektíven csak annk a szekrénynek az elektromos komponensei kerülnek lekapcsolásra melyben a tűz detektálásra került. Az összes többi szekrény/rendszer a helyiségben tovább üzemel. Ez meggátolja ill. csökkenti a járulékos károkat, mint például a gyártási folyamat kiesését. OFS előnyei: Cskély oltóanyag felhasználás Csőrendszerek kialakítása és karbantartása elmaradhat Flexibilitás az átalakításoknál és bővítéseknél Oltás esetén csekély oltóanyag költség Elektronikus rendszerek szelektív lekapcsolása OFS egy költségkimélő oltórendszer 3

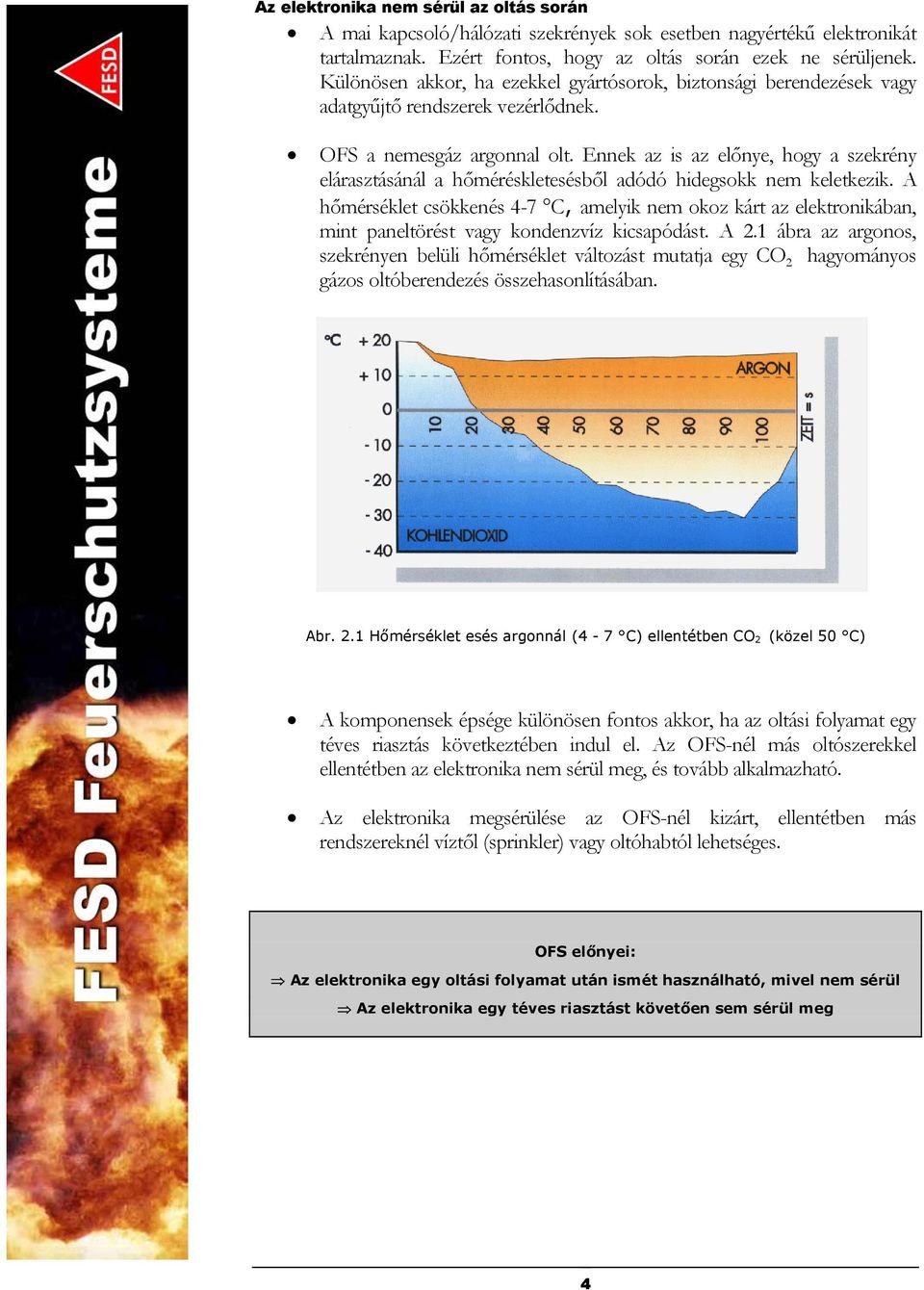

7 Az elektronika nem sérül az oltás során A mai kapcsoló/hálózati szekrények sok esetben nagyértékű elektronikát tartalmaznak. Ezért fontos, hogy az oltás során ezek ne sérüljenek. Különösen akkor, ha ezekkel gyártósorok, biztonsági berendezések vagy adatgyűjtő rendszerek vezérlődnek. OFS a nemesgáz argonnal olt. Ennek az is az előnye, hogy a szekrény elárasztásánál a hőméréskletesésből adódó hidegsokk nem keletkezik. A hőmérséklet csökkenés 4-7 C, amelyik nem okoz kárt az elektronikában, mint paneltörést vagy kondenzvíz kicsapódást. A 2.1 ábra az argonos, szekrényen belüli hőmérséklet változást mutatja egy CO 2 hagyományos gázos oltóberendezés összehasonlításában. Abr. 2.1 Hőmérséklet esés argonnál (4-7 C) ellentétben CO 2 (közel 50 C) A komponensek épsége különösen fontos akkor, ha az oltási folyamat egy téves riasztás következtében indul el. Az OFS-nél más oltószerekkel ellentétben az elektronika nem sérül meg, és tovább alkalmazható. Az elektronika megsérülése az OFS-nél kizárt, ellentétben más rendszereknél víztől (sprinkler) vagy oltóhabtól lehetséges. OFS előnyei: Az elektronika egy oltási folyamat után ismét használható, mivel nem sérül Az elektronika egy téves riasztást követően sem sérül meg 4

8 A tűz gyors felismerése és gyors reagálás Hagyományos helyiségoltó berendezéseknél a szekrényben a füstképződés mértékétől és a szekrény beépítettségétől függően hosszú ideig is eltarthat mig a tűz a mennyezeti füstérzékelők által detektálásra kerül. OFS egy aktiv tűzérzékelő elektronikát integrál magába. Az OFS ventillátorai a szekrény levegőjét szívják meg. Közvetlenül a ventillátorok után helyezkednek el a tűzérzékelők, melyek a légáramot füstrészecskék szempontjából analizálják (lásd 2.2 és 2.3 ábrákat). Ezáltal biztosított, hogy egy a szekrényben keletkezett tűz másodpercek alatt detektálásra és oltásra került. Ábr. 2.2 Szekrény szellőztetés OFS: A ventillátor a hozzávezető csatornán szív be levegőt és a megszívott levegőt analizálja Ábr. 2.3 Felületszerelt OFS: jobbról és balrólhelyezkedik el a két 5 literes oltóanyagtartály, középen van az aktív tűzérzékelő elektronika, valamint a pufferelt tápellátás. Az OFS előnye: Gyors tűzfelismerés, gyors reagálás a tűzre 5

9 A tűzkárok minimalizálása Egy tűz keletkezésével lehetőség szerint legyen a tűzkár olyan csekély mértékű, amennyire csak lehetséges. Az OFS ezt biztosítja. Az OFS-el nincs rongálódás az égés környezetében lángtól, koromtól vagy az oltóanyagtól. A gyors tűzérzékelés által a tűz már korai stádiumában oltásra kerül. Ennek megfelelően csak az a komponns érintett, amelyik a tüzet kiváltotta. A többi komponens az oltási folyamattal nem sérül. Az oltási folyamatot követően csak a tönkrement komponenst kell kicserélni. Ez gyorsabb és olcsóbb megoldás mint egy szekrény teljes elektronikájának cseréje. Az elektronikák gyors fejlődés következtében gyakran problémás akár csak két, három évnél korábbi komponensek beszerzése. Különösen nehéznek mutatkozik ez esetben a komplett szekrény szoftveres újrakonfigurálása. Új szoftververziók és korábbi updates-ok még nehézkesebbé teszik a dolgot. Azzal, hogy csak a tönkrement komponenst kell cserélni, a kiesési idők és a gyártással kapcsolatos következménykárok minimlizálahatóak azáltal, hogy az egyedi komponensek könnyebben lecserélhetők, mint az egész szekrényrendszer. OFS előnye: A tűzkárok minimalizálása Hol kerül az OFS alkalmazásra? OFS minden olyan helyen, ahol... nagyértékű elektronikák védendők a kapcsoló/hálózati szekrényekben, az elektronikus egységek kiesése/tönkremenetele járulékos költségekkel és további rongálódással járhat (pl. gyártáskiesés, telefonrendszer kiesése) az adatok elmentendők, mielőtt a rendszer lekapcsolásra kerül, a személyek védelme követelmény, a kapcsoló/hálózati szekrényekben a tűz gyors felismerése és az azonnali reagálás szükséges. a kapcsoló/hálózati szekrények áthelyezésre kerülhetnek, a helyiségoltó kialakítása, utólagos átalakítása, átépítése csak körülményesen oldható meg. 6

10 Példaként néhány felhasználási terület Anlagenbau Üzemvédelem Autóipar Adatbank-szolgáltató Digitális szolgáltatók (televizó, rádió) Villamos rendszer építő Energia szállítók Gyártósorok Tűzoltóságok Repülő eszköz gyártók Repülőterek Kutatóintézetek Gázművek Kereskedelmi vállalatok Papiripar Szoftver gyártok Védelmi rendszereket gyártók Erőművek Kórházak Kiállításszervezők Rendőrség/Katonaság Számítóközpontok Kapcsolószekrény gyártók Hajóépítés Biztonsági szolgálatok Telefon rendszer építők Telefontársaságok Bányászat Környezettechnika Kiadók Bankok Vegyipar Biztosítók Üzenő szolgálatok 7

11 Hogyan működik az OFS Normálüzem Normál üzemben a hőelvezetés érdekében a szekrény szükséges szellőztetését az OFS veszi át. A hűtőlevegőt a szellőző csatornán keresztül az OFS a szekrény aljából szívja be, majd ezt az integrált ventillációs egység a szekrény tetején távolitja el a környezetbe. Az így keletkezett légáramot a készülékből való kiömlésnél az aktív tűzérzékelő elektronika folyamatosan ellenőrzi. (3.1 ábra) Riasztás esetén Ha az egymástól független két szenzor közül valamelyik tüzet detektál, akkor egy előriasztás generálódik. Az előriasztási idő alatt a szerver üzemszerűen leállítható.(server-down-signal). Amennyiben a második szenzor is tüzet érzékel, akkor az oltóanyag egy speciális nagynyomású szelepen keresztül fentről a szekrénybe ömlik. Miközben a szekrényben lévő oxigén dús levegő a szellőző csatornákon át eltávozik, azon az úton, melyen normál üzemben bevezetődik. ( 3.2 ábra) Opcionálisan a berendezés riasztás esetén a szekrény feszültség mentes állpotra kapcsolja és a tűzjelző rendszer felé jelzést küld. Az oltóberendezés kézi kioldása is lehetséges. Hálózatkimaradás esetén a beépített szünetmentes tápellátás 4 órányi időtartamra biztosítja aműködést. (opcionálisan 72 óra) 3.1 ábra OFS Normál üzem 3.2 ábra OFS riasztás Kényszerszellőztetés Előriasztás ( 1 érzékelő jelez) Hűtőlevegő a szellőző csatornán kerül be Oltásriasztás (2. érzékelő is jelez) 2 független érzékelő A szekrény argonnal lesz elöntve felügyeli a tüzet A levegő a szellőző csatornákon tódul ki 8

12 Hogyan kerül az OFS telepítésre és karbantartásra? Telepítés: Az OFS csak képzett és szerződött szervízpartnerek által kerül telepítésre. Az OFS telepítése a gyakorlatban olyan, hogy bármilyen méretü, gyártmányú és koru szekrénynél utólagosan is, de új installációként is alkalmazható. A konstrukciós változtatás a szekrényeken mindössze a szekrény tetején bizonyos nyílások kivágása, hogy az OFS ráhelyezhető legyen. A szekrény tömitettségétől függően esetlegesen tömitésekről is gondoskodni kell, mégpedig azért, hogy az égést gátló argongáz az utóégések megakadályozására lehetőség szerint hosszabb ideig a szekrényben maradjon. Az OFS a kis méretű oltóberendezésekre vonatkozó előírások szerint évente két alkalommal karbantartandó. Négy szervízciklus létezik S1-S4. A rendszer élettartama és a hozzátartozó szervízciklusok 1 0 éves időtartamra vetitődnek. A karbantartást csak a képzett és szerződött szervízpartnerek végezhetik, különben a garancia nem érvényesíthető. A B C S1 S2 S1 S3 S1 S2 + S4 S1 S3 S1 S2 S1 S3 + S4 S1 S2 S1 S3 S1 S2 + S4 S1 S3 A = Év, B = Hónapok, C = Szervízciklus 9

13 Szervízciklusok Szervíz 1 6 havonként Az oltóberendezés szemrevételezéses és funkcionális ellenőrzési protokoll vezetéssel. Az oltóanyag mennyiségének nyomásmérése A szűrőbetétek cseréje Az oltóberendezés működési tesztje Szervíz 2 12 havonként Mint a szervíz 1 Az érzékelő kamra cseréje Szervíz 3 24 havonként Mint szervíz 2 Az oltóanyagtartájok cseréje A szellőző csatorna cseréje, csövek és tömlők Akkumulátorok cseréje 36 havonként járulékosan Szervíz 4 Az axiálventillátor cseréje Egy oltási folyamat utáni újboli üzembe helyezés: A oltóanyag tartályok cseréje 10

14 Milyen OFS komponensek léteznek? Objektumoltó berendezés egyedi szekrényekhez Egy OFS Master, vezérlőegységgel, érzékelő egységgel, szellőztető egységgel és argontartályokkal Objektumoltó berendezés szekrény sorhoz Egy OFS Master, vezérlőegységgel, érzékelő egységgel, szellőztető egységgel és argontartályokkal OFS Slave érzékelő egységgel, szellőztető egységgel és argontartályokkal Egy Master 29 Slave-et tud vezérelni, ezáltal 30-as szekrénysorok tűzvédelmi szempontból biztosíthatók. Méretre és kinézetre a Master és Slave azonos (A Slave-nél hiányzik a kezelői panel és a kijelző) Bővítő modul "Standard oltó interfész" Ez a modul lehetővé teszi az OFS összekapcsolását egy tűzjelő központtal és az onnan történő felügyeletét Bővítő modul "SMNP" Egy opcionális SMNP-bővítő modul lehetővé teszi a rendszer adathálózatra történő rákötését és az onnan való kezelését, felügyeletét. 11

15 Mik az OFS költségei? Mintakalkuláció az ügyfél felé: OFP Master szerelés nélkül... OFP Slave szerelés nélkül... Szerelés Master* Szerelés Slave Ráfordítás: 1 fő, ca. 6 óra(ofp) Ráfordítás: 1 fő, ca. 6 óra (OFP) Szervízráfordítás OFP Master / Slave: Service 1: ca. 90 perc Service 2: ca. 120 perc Service 3: ca. 180 perc Service 4: ca. 150 perc Oltás utáni újra üzembe helyezés OFP Master OFP Slave minden ár nettó. Ráfordítás: 1 fő, ca. 30 perc Ráfordítás: 1 fő, ca. 30 perc * A szerelési ráfordítás az OFS installációját, a kézi kioldó installációját, a szokványos tömitési munkálatokat, a szoftver konfigurálását, az üzembe helyezést és az oktatást. Külön kerülnek felszámolásra olyan tömitési munkálatok, melyek a szokásostól eltérnek, szerelési munkák, melyek a szekrény feszültség mentesítésével kapcsolatosak (Kismegszakítók szerelése, a szünetmentes tápellátás vezérlése stb.), valamint olyan tevékenység, mely az alapszereléshez nem tartozik. ezek elszámolása e felhasznált munkaórák és anyagok szerint történik. 12

16 Hogyan írok ki egy OFS berendezést? Objektfeuerlöschsystem _ OFP / Master und Slave Objektumoltó rendszer_ofp / Master és Slave A szekrény tetejére szerelhető rendszer az "OFP" (on top fire protection) kettős funkciót lát el: egyrészt mint szellőztető egység szerepel másrészt objektum oltóként üzemel. Az integrált ventillátorok szolgálnak normál üzemben a szekrény szellőztetésére. A hozzávezetett levegő flexibilis tömlőkkel kerül az argonos oltóberendezésen keresztül a szekrénybe. A kiszívott levegő egy szellőzőnyíláson át távozik a környezetbe. A kiömlő és beömlő nyílások úgy kerültek kialakításra, hogy a fedlapon kívül a szekrény oldalainak megmunkálására nincsen szükség. OFP = On-Top-Fire Protection / Master 19 -os ipari kivitelű szerver és telekommunikációs szekrények objektum oltó berendezése Porfestett acéllemezház a szekrény tetejére szerelhető kivitelben Ma x Sz x Mé (mm) = 185x530x594 Aktív tűzérzékelő elektronika kettős érzékelési feltétellel A mintavevő ventillátor felügyelete Az oltógáz mennyisége 2 x 5 Liter Argon, elektromágneses gyorsnyitású szelepekkel A primervezeték felügyelete Az oltógáztartályok nyomásának elektronikus felügyelete integrált manométerrel az optikai ellenőrzésekhez. Csőrendszer a szekrény belső terének ellenőrzött szellőztetésére Axialventillátoros szellőztetés Mikroprocesszoros vezérlőelektronika szöveges kijelzéssel és menüvezérelt kezelői felülettel ( csak a Masternél) Az üzemállapot, akkuműködés, ajtó nyitottság, zavar, előriasztás, riasztás LED-es megjelenítése RS 232 interfész a beüzemeléshez és a karbantartáshoz 4 programozható potenciálfüggetlen relékimenet, többek között a felügyelt objektum lekapcsolása riasztás esetén. 2 bontó, 2 záró kontaktus. Programozható Server Down kontaktus Pufferelt tápellátás 4 órás tartalék üzemmel hálózat kimaradás esetére 13

17 Akusztikus jelzésadás Az egyes vagy duál érzékelés programozható Nem törölhető eseménymemória a státuszjelzésekre, zavarjelzésekre és riasztásokra ( csak a Masternél) Master/Slave hálózat kialakíthatósága BUS-vezetéken Opcionális kommunikációs interfész Opcionális standard interfész Oltás a standard tűzjelző központokhoz való csatlakoztatásra (csak a Masternél) Opcionális hőmérséklet és légnedvesség mérés Telepítés csak képzett szakember által végezhető OFP = On-Top-Fire Protection / Slave Mint az OVP Master, de a következő eltérésekkel: Mikroprocesszoros vezérlőelektronika szöveges kijelzés és kezelői felület nélkül Az opcionális kommunikációs interfészt és opcionális standard interfészt Oltás a standard tűzjelző központokhoz való csatlakoztatásra, a master biztosítja és az is vezérli. Fabrikat: Typ: FESD OFP Master 14

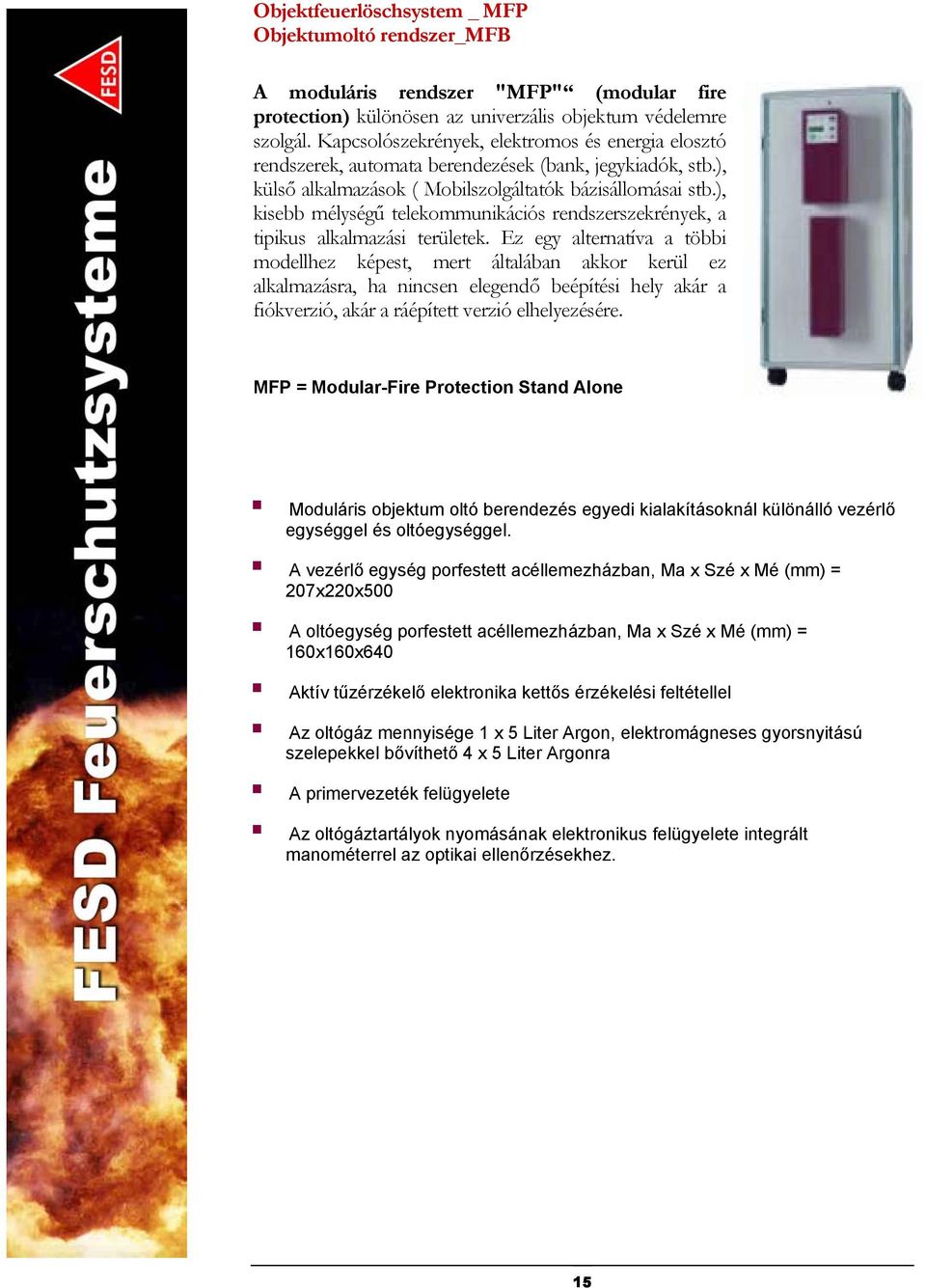

18 Objektfeuerlöschsystem _ MFP Objektumoltó rendszer_mfb A moduláris rendszer "MFP" (modular fire protection) különösen az univerzális objektum védelemre szolgál. Kapcsolószekrények, elektromos és energia elosztó rendszerek, automata berendezések (bank, jegykiadók, stb.), külső alkalmazások ( Mobilszolgáltatók bázisállomásai stb.), kisebb mélységű telekommunikációs rendszerszekrények, a tipikus alkalmazási területek. Ez egy alternatíva a többi modellhez képest, mert általában akkor kerül ez alkalmazásra, ha nincsen elegendő beépítési hely akár a fiókverzió, akár a ráépített verzió elhelyezésére. MFP = Modular-Fire Protection Stand Alone Moduláris objektum oltó berendezés egyedi kialakításoknál különálló vezérlő egységgel és oltóegységgel. A vezérlő egység porfestett acéllemezházban, Ma x Szé x Mé (mm) = 207x220x500 A oltóegység porfestett acéllemezházban, Ma x Szé x Mé (mm) = 160x160x640 Aktív tűzérzékelő elektronika kettős érzékelési feltétellel Az oltógáz mennyisége 1 x 5 Liter Argon, elektromágneses gyorsnyitású szelepekkel bővíthető 4 x 5 Liter Argonra A primervezeték felügyelete Az oltógáztartályok nyomásának elektronikus felügyelete integrált manométerrel az optikai ellenőrzésekhez. 15

19 Objektfeuerlöschsystem _ MFP Objektumoltó rendszer_mfb Aktív füstszívó rendszer flexibilis tömlővel és csatlakozóval Mikroprocesszoros vezérlőelektronika szöveges kijelzéssel és menüvezérelt kezelői felülettel ( csak a Masternél) Az üzemállapot, akkuműködés, ajtó nyitottság, zavar, előriasztás, riasztás LED-es megjelenítése RS 232 interfész a beüzemeléshez és a karbantartáshoz 4 programozható potenciálfüggetlen relékimenet, többek között a felügyelt objektum lekapcsolása riasztás esetén. 2 bontó, 2 záró kontaktus. Programozható Server Down kontaktus Pufferelt tápellátás 4 órás tartalék üzemmel hálózatkimaradás esetére Akusztikus jelzésadás Az egyes vagy duál érzékelés programozható Nem törölhető eseménymemória a státuszjelzésekre, zavarjelzésekre és riasztásokra ( csak a Masternél) Master/Slave hálózat kialakíthatósága BUS-vezetéken Opcionális kommunikációs interfész Opcionális standard interfész Oltás a standard tűzjelző központokhoz való csatlakoztatásra (csak a Masternél) Opcionális hőmérséklet és légnedvesség mérés Telepítés csak képzett szakember által végezhető 16

20 Objektfeuerlöschsystem _ PFP / Master und Slave Objektumoltó rendszer_pfp / Master és Slave A betolható rendszer "PFP" (plug in fire protection) tulajdonképpen egy olyan objektum oltó berendezés amely 19"-os betolható ipari rackegységként kapcsoló szekrényekben és szekrénysoroknál kerül alkalmazásra. Ez a készüléktipus a szekrény tetejére szerelt tipusnak egy alternatívája, de közvetlenül a szekrénybe szerelhetően kialakítva, főleg elsődleges telepítésre. Plug In Fire Protection Master 19 -os ipari kivitelü szerver és telekommunikációs szekrények objektum oltó berendezése Porfestett acéllemez ház teleszkóp sínnel,19 szélesség, 595 mm mélység, 4 HE Aktív tűzérzékelő elektronika kettős érzékelési feltétellel A mintavevő ventillátor felügyelete Az oltógáz mennyisége 2 x 5 Liter Argon, elektromágneses gyorsnyitású szelepekkel A primervezeték felügyelete Az oltógáztartályok nyomásának elektronikus felügyelete integrált manométerrel az optikai ellenőrzésekhez. Aktív füstszívó rendszer flexibilis tömlővel és csatlakozóval Mikroprocesszoros vezérlőelektronika szöveges kijelzéssel és menüvezérelt kezelői felülettel ( csak a Masternél) Az üzemállapot, akkuműködés, ajtó nyitottság, zavar, előriasztás, riasztás LED-es megjelenítése RS 232 interfész a beüzemeléshez és a karbantartáshoz 4 programozható potenciálfüggetlen relékimenet, többek között a felügyelt objektum lekapcsolása riasztás esetén. 2 bontó, 2 záró kontaktus. Programozható Server Down kontaktus 17

21 Objektfeuerlöschsystem _ PFP / Master und Slave Objektumoltó rendszer_pfp / Master és Slave Pufferelt tápellátás 4 órás tartalék üzemmel hálózat kimaradás esetére Akusztikus jelzésadás Az egyes vagy duál érzékelés programozható Nem törölhető eseménymemória a státuszjelzésekre, zavarjelzésekre és riasztásokra ( csak a Masternél) Master/Slave hálózat kialakíthatósága BUS-vezetéken Opcionális kommunikációs interfész Opcionális standard interfész Oltás a standard tűzjelző központokhoz való csatlakoztatásra (csak a Masternél) Opcionális hőmérséklet és légnedvesség mérés Telepítés csak képzett szakember által végezhető PFP = Plug In Fire Protection / Slave Mint az OVP Master, de a következő eltérésekkel Mikroprocesszoros vezérlőelektronika szöveges kijelzés és kezelői felület nélkül Az opcionális kommunikációs interfészt és opcionális standard interfészt Oltás a standard tűzjelző központokhoz való csatlakoztatásra, a master biztosítja és az is vezérli. 18

22 A legfontosabb előnyök A legmagasabb követelményeket a modern infrastruktúra (hardver és szoftver) rendelkezésre állásával szemben támasztják. Fennáll az igény a gázzal oltó helyiségvédelmi berendezések alternatívájaként egy olyan oltástechnológiára amely egy effektív és biztonságos tűzvédelmet biztosít és többek között az oltóanyag maga a védett objektumon nagy kárt nem okoz. Az objektum oltó rendszer mint berendezés védelem közvetlenül a védendő készülékre kerül telepítésre. A berendezés speciális funkcióival mint a detektálással, a lekapcsolással, az oltással, egy közvetlen biztonsági sorompó kerül a legneuralgikusabb helyen kialakításra. Oltóanyagként a nemes gáz argon kerül alkalmazásra, amelyik éppen ezen felhasználásnál ideális fizikai tulajdonságokat mutat. Az argon egy nem mérgező nemesgáz, amelyik kisebb koncentrációban az atmoszféránkban is jelen van. Az argon kiömlésekor a szekrény tartalmát csak 4-7 C - al hűti le, ezáltal a részegységekben esett károk, mint nyomtatott áramkörök szakadása, alkatrészek meghibásodása és kondenzvíz képződés elkerülhetők. Éppen amiatt, hogy az oltóanyag nem mérgező, közvetlenül egy oltási folyamat után a meghibásodott egységek cseréjéhez a technikai személyzet az érintett szekrényt kinyithatja. Ezáltal biztosított, hogy a személyzet nincsen veszélyeztetve és az installált eszközök akár a füstrészecskéktől akár az oltóanyagtól tönkremenjenek. Az FESD-objektumoltó berendezései révén a lehetséges tűzkár minimumra redukálódik. Tűz esetén közvetlenül a veszély magjánál roncsolás mentesen kerül sor az oltásra, ezzel az érzékeny számítógépes architektúrák üzemkiesése elkerülhető A helyiségvédelmi rendszerekkel szemben a berendezés védelemnél az oltóanyag korlátozott mennyiségű és szelektív bejuttatásával normál esetben nem képződik személyre veszélyes koncentráció. A személyek védelmét szolgáló intézkedések, mint késleltető berendezések és biztosított riasztás kiváltás, itt nem szükségesek. 19

23 A legfontosabb előnyök Az objektumoltó rendszer előnyei sokrétűek: A személyzet nincs veszélyeztetve, környezetbarát oltóanyag A helyiségoltás alternatívája Csekély oltóanyag mennyiség felhasználás és tartalékolás Az elektronika nem sérül egy oltási folyamat során A tűzeset gyors felismerése és gyors reagálás A tűzkár minimalizálása A helyiség klíma berendezésének kikapcsolására nincsen szükség Az alábbiakban összefoglalva egy gázzal üzemelő helyiség oltóberendezéssel szembeni legfontosabb előnyöket: A személyzet nincsen veszélyeztetve a víz és argon oltóanyag által Azonnali bejárhatóság a tűzesemény során is és azt követően is a saját személyzettel és a tűzoltóság bevetési egységeivel Parciális tűzvédelem a helyiségben és a padló alagútban, valamint a technikai berendezésekre vonatkoztatottan A víz és argon mint oltóanyag, környezetbarát Csekély mennyiségű oltóanyag igény Az elektronika nem sérül az oltás során A helyiség klíma berendezésének lekapcsolása nem szükséges Nyomáskiegyenlítő nyílások és az oltógáz leszívásához szükséges berendezések nem szükségesek. 20

24 Gyakran feltett kérdések és válaszok Kérdés Miben különbözik az OFS más oltóberendezésektől? Válasz A meglévő tűzjelző központtal összekapcsolható a Bővítő modul "Standard oltó interfész" segítségével. Szabályos szerver leállítás egy előriasztást követően. Minden fontos részegység, mint jelzővezetékek és kapcsoló vezetékek, felügyelete rövidzárra és szakadásra. Az atív érzékelő rendszer működőképességének belső állandó felügyelete. Opcionálisan hálózatban (TC/IP) isfelügyelhető és üzemeltethető. A rendszer adatok a soros RS232 interfészen keresztül lehívhatók. Szöveges kijelzés az LCD Display-en. LED-es státuszjelzések. Kézi oltás kiváltás. A berendezés komplettül átveszi a szekrény szellőztetését. Hálózatkimaradás esetén automatikus átváltás 4 órás akkuüzemre. Az égés környezete nem sérül lángtól, koromtól, oltóanyagtól. Mi a különbség az OFS és egy helyiség oltórendszer között argonnal vagy inergennel? Mitől gazdaságosabb az OFS mint a helyiség oltó berendezés (argon vagy inergen) egy központi oltóanyag elhelyezéssel? Az OFS TÜV minősített? Az OFS tűzoltósági szempontból minősített berendezés? Az OFS alkalmazásával előnyösebb a tűzvédelmi biztosítás díja?? Az OFS szelektív lekapcsolással megakadályozza az elektronika komplett kiesését. (a rövid kiesési idő miatt csekély mértékű kár). Az OFS oltása esetén minimális költségű az oltóanyag. Az OFS csak kis mennyiségű oltóanyagot igényel. (takarékos megoldás) Nincs szükség csörendszer kiépítésére. Minimális mennyiségű oltóanyag tartalékra van szükség. Elmarad a csővezetékek karbantartása. Flexibilis lehetőség ha a szekrényekbővítésre vagy áthelyezésre kerülnek. Igen a TÜV termékszervíz által Ige, tűzoltósági minősítés által Igen, a biztosítókkal történő egyeztetés szerint.. 21
