Drillmat II ... a veztőgépek ellenőrző berendezése Funkciók Előnyei Technika

Átírás

1 Drillmat II Vetőgépek ellenőrző berendezése Folyamatosan mutatja a ventillátor fordulatszámát, és a tartályban lévő folyadék mennyiségét A problémákat hang, és vizuális jelzés jelenti a kezelőnek 25 különböző nyomvonal ritmusban kapható az üzemidő, a megtett út, vagy a sebesség lekérdezése gombokkal... a veztőgépek ellenőrző berendezése Funkciók A Drillmat II a vetőgépek ellenőrzésére, a művelési munka adataina meghatározására, valamint nyomvonalban történő vetésre használható fel A felszerelés egyrészt egy kijelzőt tartalmaz, amelyek a traktor vezetőfülkéjében szerelünk fel, ebbe visszük be a művelési adatokat, és innen olvassuk le a kijelzett értékeket. Egyébkén akkumulátor kábelre, 5 érzékelőre, és a szerelési anyagokhoz mellékelt csomagra van szükségünk. Folyamatosan mutatja a ventilátor fordulatszámát, és a tartályban lévő mennyiséget. Ha valamilyen zavar lép fel, akkor erre a vezető figyelmét akusztikus és vizuális riasztás hívja fel. 25 különböző nyomvonal ritmus áll rendelkezésre. Egyszerű. logikus kezelés. Pótlólag az alábbi információk valamelyikét lehet a funkció nyomógombok segítségével lehívni: A munka megkezdése óta eltelt munkaidő Az aktuális művelet során megmunkálandó felület, (ha) Az évszak összes munkatertülete (Sha) Aktuális területi terljesítmény (ha/h) Megtett út (km) Pillanatnyi sebesség értéke (km/h) Nagy, világító LCD kijelző. A megjelenített funkciót a kijelző alsó szélén világító nyíl jelöli meg. Minden bevitt, és meghatározott értéket tárol, még a készülék kikapcsolt állapotában is Az érzékelők kiöntött kivitelűek, nedvesség és piszokkal szemben érzéketlenek. Nagyteljesítményű mikroprocesszoros technológiával dolgozik. Áttekinthető és érzéketlen fóliás tasztatúrája van. Robusztus acéllmez házba van építve. Bekapcsoláskor gyors tesztet végez.

2 TRAIL Control Automatikus nyomszabályzás vontatott gépeknél Középső állásban kézi irányítású közúti haladás Kezelés speciális követelmények esetében Üzemel kormányzott vonórúddal és tengelycsonk kormányzással is Csuklós vonórudas és tengelycsonk kormányzásos vontatott gépek nyomkövető kormányzási lehetősége Automata üzemmódban a traktornak a vonórúdhoz viszonyított helyzetét a vonószemben elhelyezett potenciométerrel határozzák meg, és a szabályzás előírt értékeként használják. A vonórúd csuklópontján, vagy a kormányösszekötőn (tengelycsonk kormányzásnál) elhelyezett második potenciométer adja a tényleges mért értéket. Ha most a TRAIL Control eltérést tapasztal az előírt és tényleges érték között, akkor ezt az eltérést a hidraulika munkahengerének megfelelő állításával meg fogja szüntetni. Ezzel a vontatott permetező gép nyomkövető irányítása megoldásra került. Előnyök Kanyarban a növényvédő gép pontosan követi a vontató nyomvonalát, minden eltérés elkerülhető. A vonórúd helyzete kanyarodáskor nyugodt a permetezőgép egyenletes utánkormányzása következtében. A rendszer nem lengeti meg a permetező keretet a menetirányban, mert a szabályzás proporcionál szeleppel rántásmentesen és finoman működik Extrém lejtési viszonyok esetén a kezelő egységen elhelyezett kiegészítő potenciométer segítségével megoldható az ellenvezérlés is. A növényvédő gép a vontatóhoz képest lépcsősen eltolva is vontatható Hátramenetben rásegít a traktor kormánymozdulatára. A TRAIL Control minden hidraulikus kormányzott vonórúddal, ill. tengelycsonk kormányzással rendelkező növényvédő gépen használható Nagyteljesítményű, tízezerszer bevált mikroprocesszor technika Tápenergia ellátás 10,5 16 Volt egyenfeszültségről történik Áttekinthető kezelő egység, robusztus alumínium házban Funkciók ellenőrzése LED ek segítségével Központi dugaszcsatlakozó a kezelő egység és a növényvédő gép csatolásához Minden gépi adat tárolásra kerül még a műszer kikapcsolt állapotában is. Kiöntött érzékelői vannak, ezek érzéketlenek a nedvességgel, szennyeződésekkel szemben Közvetlenül megvezérelt proporcionál szeleppel dolgozik.

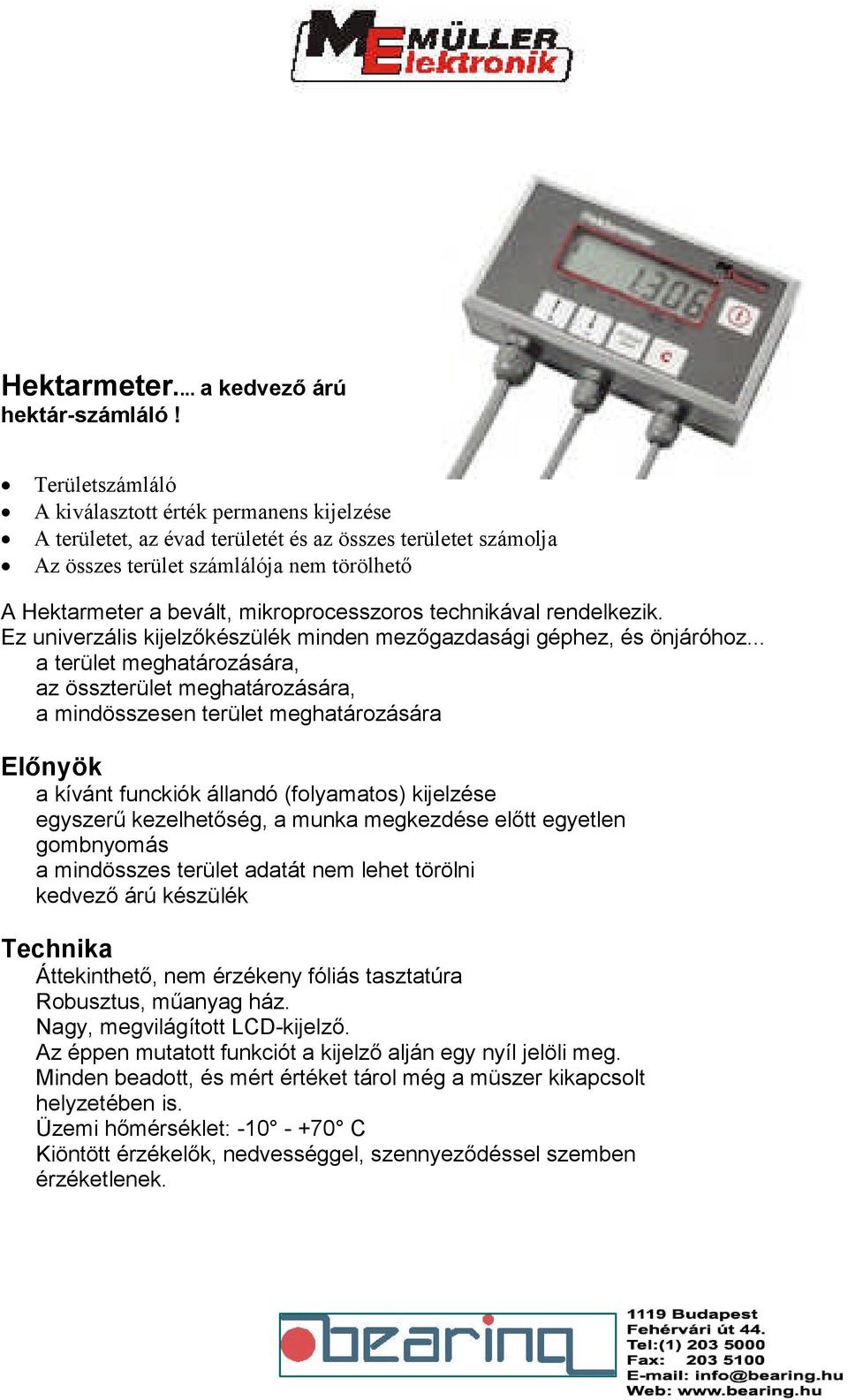

3 Hektarmeter... a kedvező árú hektár számláló! Területszámláló A kiválasztott érték permanens kijelzése A területet, az évad területét és az összes területet számolja Az összes terület számlálója nem törölhető A Hektarmeter a bevált, mikroprocesszoros technikával rendelkezik. Ez univerzális kijelzőkészülék minden mezőgazdasági géphez, és önjáróhoz... a terület meghatározására, az összterület meghatározására, a mindösszesen terület meghatározására Előnyök a kívánt funckiók állandó (folyamatos) kijelzése egyszerű kezelhetőség, a munka megkezdése előtt egyetlen gombnyomás a mindösszes terület adatát nem lehet törölni kedvező árú készülék Áttekinthető, nem érzékeny fóliás tasztatúra Robusztus, műanyag ház. Nagy, megvilágított LCD kijelző. Az éppen mutatott funkciót a kijelző alján egy nyíl jelöli meg. Minden beadott, és mért értéket tárol még a müszer kikapcsolt helyzetében is. Üzemi hőmérséklet: C Kiöntött érzékelők, nedvességgel, szennyeződéssel szemben érzéketlenek.

4 TANK Control A pillanatnyi tartály tartalom folyamatos kijelzése Az ACT, LBS Control és Uni Control csatlakoztatása megoldott Mindenféle tartály (hordó) típushoz kalibrálható A tartály (hordó) tartalmának pontos mérése Ötvözött acél csőben mágneses térerőre érzékeny érzékelők vannak. A mindekori folyadék szintjén úszó, permanens mágnest tartalmazó úszótest kacsolgatja a szinteknek megfelelő érzékelőket. Az ötvözött acél csövet a tartály (hordó) közepébe szerelik. Minden szinthez egyszeri kalibrálással egy egy térfogat értéket rendelnek hozzá, így szabálytalan tartályalak esetén is pontos tartalom értékek határozhatók meg. Eddig a vezető permetező gép gyártók 50 leggyakoribb hordó típusát kimérték. A megfelelő táblázatot egyszerű adatbevitellel hozzá lehet rendelni. Ismeretlen alakú hordók kalibrálását átfolyásmérővel lehet elvégezni, újonnan. A TANK Control műszert négy hosszméterben az alábbi mérési hosszakkal kínáljuk: max 1200mm, 1440mm, 1600mm und 2000mm. Az ábrán látható kezelő dobozt a töltési hely közelében kell felszerelni, és így folyamatosan kijelzi a tartály (hordó) térfogatát. Az UNI Control, LBS Control és ACT fedélzeti számítógépekhez csatlakozó pont van betervezve. A munkafolyamat során a tartály tartalmát, az azzal megművelhető teröket nagyságát, és útszakaszt, a megfelelő kijelzőn mutatják be. A töltési műveletet az előre meghatározott mennyiség elérése esetén egy gömbcsap segítségével automatikusan be lehet fejezni. Tartály tartalmának pontos kijelzése a mérési hiba a mért érték 3% a alatt van nagyon kevéssé függ a mért mennyiség a permetezőgép dőlésétől Nem okoz mérési hibát a különböző sűrűség és viszkozitás (AHL) Nem okoz mérési hibát levegő beszívása Többszöri töltés során nem adódnak össze a mérési hibák A tartályban visszamaradt mennyiséget a töltéskor figyelembe lehet venni. A fent felsorolt fedélzeti számítógépek a töltési folyamatot megszakítják az előre előírt mennyiség elérésekor. Mód van arra is, hogy két, különböző folyadék mennyiséget (viz és hatóanyag) a fedélzeti számítógép egyetlen beállításával pontosan betöltsünk. A tartály (hordó) túlfolyás kizárt, mivel folyamatosan a tényleges tartalom kerül mérésre. A tartály térfogatát a fedélzeti számítógép automatikusan átveszi, ugyanígy a maradék mennyiséget, és az azzal még megművelhető területet, a hozzá tartozó uthosszat. Ha nem érjük el a beállított minimális értéket, hangriasztás történik. Megtakarítások: kisebb maradék mennyiségek töltéskor a maradék mennyiséget figyelembe veszi a műszer a permetlé pontos összetételú elkészítése garantált Nagy teljesítményű tízezerszer bevált mikroprocesszor technikával készül Tápenergia ellátás: 10,5 16 Volt DC 230 Volt AC/50 Hz helyhez kötött üzem számára Áttekinthető kezelő egység robusztgus aluminium házban 20 kalibrálási lehetőség "Füllstand zu Inhalt = szint térfogat" relációban. Így szabálytalan alakú hordók mellett is pontos térfogatok mérhetők. Az összes gépi adatot még kikapcsolt állapotban is tárolja a műszer Tokozott érzékelők, érzéketlenek a nedvességgel, szennyeződéssel szemben.

5 Tankmeter A vízmennyiségek mérése áramlásmérővel történő feltöltés esetén Feltöltés mérő készülék a növényvédő gépekhez A Tankmeter a növényvédő gép feltöltése igen pontosan végezhető el. A beöltött mennyiségeket literben mutatja. Az UNI Control, LBS Control és ACT fedélzeti számító gépek a töltés idején a tartály térfogatot és az azzal megművelhető terület nagyságát mutatják, a bejárható úttal együtt. Nagyon kis maradék mennyiségek érehtők el: Költség megtakarítások Környezet kímélés A permetlé keverési aránya nagyon pontosan betartható. Teljesen automatikus vezérlő berendezés esetén teljesen pontos kihordási értékek valósíthatók meg. Actimat a gépek és berendezések pontos üzemidőinek meghatározásáhhoz megfelelő kiértékelő eljárással biztosítható, hogy csak a fontos idők kerüljenek figyelembe vételre egyszerűen felszerelehtő bármilyen helyzetben saját hosszantartó energiaellátás manipulálhatatlan, törölhetetlen, visszaállíthatatlan időmérés jól leolvasható, kontrasztos kijelző decimális futó vesszős kijelzés: tól óráig Az Actimat a gépek és berendezések üzemidőinek meghatározására való. Működés Rezgésérzékelő fogja fel a gép rezgéseit és indítja az üzemóra számlálót. Az első üzembehelyezéskor fontos, hogy a vele adott permanens mágnest a ház megjelölt részén mozgassuk. Ezzel megakadályozzuk, hogy szállításkor, vagy raktározás során feleslegesen működjön. Az első üzembehelyezést követően azonban a számláló már nem állítható le. Kiértékelő üzemmód biztosítja, hogy a gép rövid, max. 3 percig tartó rezgései ne kerüljenek feészámolásra. Ha a gép 3 percet meghaladó időtartamra üzemen kívül kerül, ez az idő sem kereül beszámításra, és a készülék magától kikapcsolódik. Az automatika akkor kapcsolódik ismét be, ha a gép érzékelője 3 percete meghaladó időtartamra ismét impulzusokat kap. Ezzel az elektronikus megoldással hosszú üzemidők valósíthatók meg telepcsere nélkül. Egyszerű felszerelhetőség minden helyzetben Saját, hosszú élettartamú energia ellátás Manipulálhatatlan, nem törölhető és nem visszaállítható időmeghatározás Takarékos áramfelhasználás önálló be, és kikapcsolás révén A gép élettartamának meghatározására nyílik lehetőség Ideális készülék a szervíz időközök felügyeletére Bérelt gépek üzemidejének pontos megállapíthatósága Jól leolvasható, kontrasztos kijelzy Decimális, futó tizedes vesszős kijelzés: től óráig Hőfoktartomány: 10 C től +60 C ig Méretek:: széles 76 x magas 50 x mély 27 m Védelem IP 66

6 SpraymatII a növényvédő gépek monitora Permetező gép monitor Folyamatosan mutatja a sebességet és a kihordott mennyiségeket Számlálja a területet, időt, megtett utat, fajlagos területi teljesítményt, darabszámot Egy fordulatszám kijelzése A Spraymat a BBA által elismert hiteles monitora a növényvédő gépeknek. Ezen túlmenően a készüléket egész évben modern hektár számlálóként, sebességmérőként, és fordulatszám ellenőrzésre is lehet használni (pl. meghajtó tengelycsonkoknál) a legkülönfélébb mezőgazdasági gépeknél. A pillanatnyi sebesség és kihordott mennyiségek folyamatos figyelése Egyszerű, és logikus kezelés, a munka megkezdésekor csak egy gombnyomás. Idő megtakarítás a növényvédő gép egyszerű beállítása következtében. Költségcsökkentés és környezetkímélés pontosan kihordott mennyiségek és kicsiny maradékok következtében. Felhasználható mechanikus, elekromágneses, elektromotors, és pneumatikus armatúrák esetén A rész szakaszos üzemhez elég egyetlen gombnyomás UnimatII az univerzális hektár számláló Univerzális kijelzés Sebességek kijelzése. Számláló: terület, idő, táv, területi teljesítmény, darabok 2 fordulatszám kijelzése és kezelése Az Unimat egy ezerszer is bevált hektár számláló, mely ráadásul két további fordulatszámot is figyel, így gondoskodva zavarmentes működésről, és van rajta egy eseményszámláló is. Felhasználása mindenek előtt a traktornál, kombájnnál, és az önjáró aratógépeknél van. Egyszerű, logikus kezelés, munka kezdéskor csak egy gombnyomás. Folyamatosan kijelzi a pillanatnyi sebességet, megmunkált területet, munkaidőt, területi teljesítményt, és a megtett utat. Pontosan meghatározza a területet automatikus előre/hátrameneti kiértékeléssel és a rész szélességekhez való illesztéssel. Egyszerű a számítógépet áttenni másik gépre, így a gép kihasználása optimális. Bekapcsoláskor ön tesztet hajt végre. Minden megállapított, és bevitt adatot még kikapcsolát állapotban is tárol.

7 SPRAY Control S Permetező számítógépe Kihordott mennyiségek automatikus szabályzása Rész szélességek és hidraulika kezelése Sebességek, átfolyt mennyiségek kijelzése Terület, idő, kihordott mennyiség, megművel felület meghatározása A SPRAY Control S t a BBA növényvédő gépek hiteles szabályzó gépének ismeri el. A készüléket sok permetező gyártó alapfelszerelésként árusítja ügyfeleinek. A pillanatnyi sebesség, és a kihordott mennyiség folyamatos kijelzése Meghatározza a kihordott mennyiséget, a rész, és összes területet, a munkaidőt, és a fajlagos területi teljesítményt. Csökkenti a költségeket, és kíméli a környezetet a pontos kihordás és a maradék mennyiségek minimalizálása révén. A sebesség ingadozás okozta hibás kihordás megszűnik. A beállított értékektől való eltérés esetén riasztás történik. Bekapcsoláskor ön tesztet hajt végre. Selbsttest beim Einschalten Minden megállapított és bevitt értéket tárol még kikapcsolt készülék esetén is. Modern hektárszámlálóként minden más gépnél is felhasználható UNI Control S Pontosan permetezni, trágyázni, kis veszteséggel, gördülékenyen dolgozni Azr UNI Control S a legkülönfélébb gépekhez mérő, vezérlő, és szabályzó készülékként csatlakoztatható. Minden UNI Control S rendelkezik a szabályzáshhoz, vagy ellenőrzéshez szükséges szoftverrel egy sor mezőgazdasági gépen használható kivitelben. A traktoron az UNI Control S pótlólagos hektrászámlálóként is használható. Ezen túlmenően max. 8 fordulatszámot a csatolt gépeken lehet figyelni, és rendelkezik számláló bemenettel is pl. bálák számlálása céljából csak a példa kedvéért említve. Permetezők Az UNI Control S gondoskodik a kiszórt mennyiségnek a megadott előírt értékhez képest történő teljesen automatikus szabályzásáról, melyet a művelet során +/ 10% os lépésekben az igényekhez lehet illeszteni. Ha a gépen valamilyen üzemzavar lépne fel, ez riasztást vált ki. A szabályzott kihordás következtében költségeket lehet megtakarítani, és a környezet kímélése is megoldódik. Az UNI Control S t a BBA hitelesnek fogadja el. A készüléket mágneses, elektromotortos, vagy pneumatikus működtetésű armatúrákhoz, maximálisan 12 rész szélességgel lehet használni. A Tankmeter és TANK Control nevű készülékekhez van csatlakozó. Szemeneként vetőgép Maximálisan 18 aggregátot lehet felügyelni. Minden egyes aggregátnál összehasonlításra kerül a kiszórt és az előírt mennyiség. Ha zavar lép fel, riasztás szólal meg, és a hibás aggregát száma kerül kijelzésre. Ezen túl a ventillátor, és három meghajtó tengely fordulatszámai is felügyelhetők. Hígtrágya szóró kocsi Az UNI Control S a szivattyús, és vákuumos tartálykocsikra teljesen automatikus szabályzókészülékként csatlakoztatható. A bejárt útszakaszt csúszásmentesen radarkészülékkel, vagy raadar érzékelővel lehet meghatározni. A hígtrágya pontos adagolásával a fejtrágyázás megtakarítható, és a környezet kímélete is megoldódik. Egy UNI Control S készüéál alapvetően a következő elemekből épül fel: Számítógép UNI Control S Alapfelszerelés, vontató Kapcsoló szekrény, ill. gép adapter az érzékelőkkel és beavatkozó szervekkel a kapcsolt gépekhez

8 BASIC Terminal...az egész gépparkot kezelő eszköz A BASIC Terminal megfelel az ISO szabványnak, azaz központi ember gép csatlakozópont az ISOBUS hoz Adatok bevitelére és kijelzésére szolgál. A gépen lévő ISO jobszámítógéppel történő adatcsere az ISOBUS on keresztül folyik. A 320x240 pixeles LCD képernyő jeleníti meg a gép funkcióit. grafikusan. A gépkezelő minden lényeges műveleti és gépi adatot leolvashat, és ellenőrizhet. A BASIC Terminal kezelése áttekintehtő, és robusztus felépítésű fólia billentyűzet egy választó gomb, és egy multifunkciós markolat segítségével történik. A BASIC Terminal 2003 elején ment szériagyártásba. Azóta kitűnően megállta helyét.... az ISOBUS on. Az ISOBUS a CAN Bus rendszer alapján üzemel. A kezelő terminál, a traktoron lévő,, és a rászerelt, vagy összakapcsolt gépenek található job számítógép közötti adatcserét szolgálja ki. Ezzel a mezőgadák, és bérvállalkozók azon kívánsága, hogy a gépeket típustól független módon lehessen összekapcsolni, realitássá válik. Az ISOBUS rendszert a neves traktor, és gépgyártó cégek világszerte támogatják. Job számítógépek adják a gép specifikus információkat a terminálnak tovább, és végzik el a vezető által elrendelt utasításokat. Több gép is (pl. traktor, permetezőgép, vetőgép) felügyelhető egyidejűleg. Az eddig kiszállított LBS Jobrechner II (LBS job számítógép II) szoftver frissítéssel az ISO szabványra állíthatók át. A jövőben azon mezőgazdasági gépek száma, amelyeket ISOBUS kompatibilis job számítógépekkel szereltek fel, gyorsan fog nőni. Ezért a BASIC Terminal használatával Ön már most egy lépéssel előbbre jár, és éppen azt a beruházást végezte el, amelyre a legnagyobb szükséges van. BASIC Terminal felszerelés
