1 APP & GO Az innovatív megoldás ISOBUS-UT TRACK-Leader ISOBUS-TC SECTION-Control ASD TRACK-Leader AUTO VRC

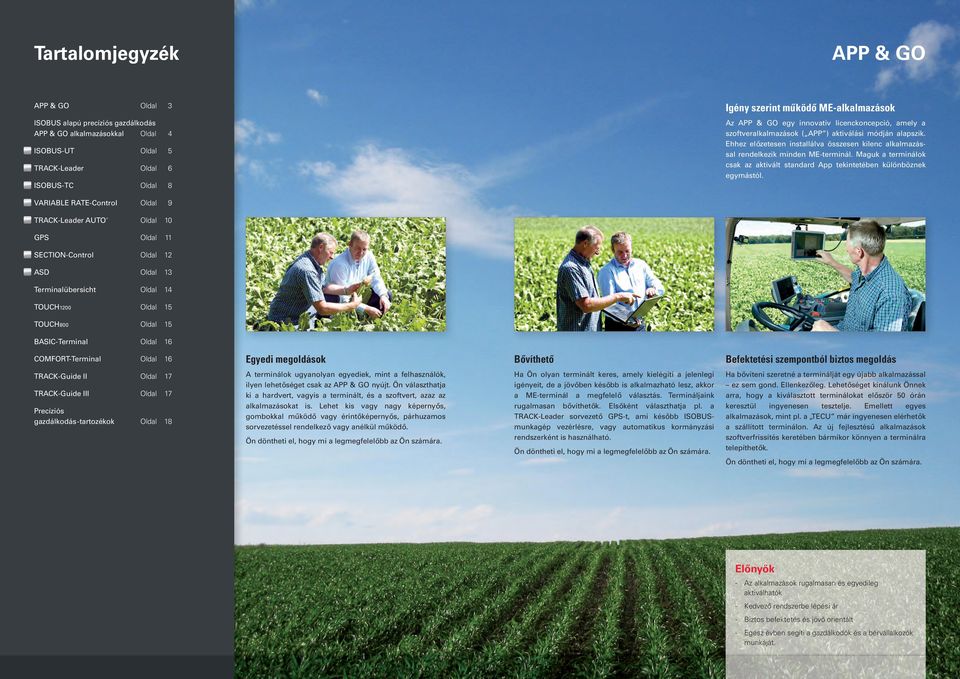

2 Tartalomjegyzék APP & GO APP & GO Oldal 3 ISOBUS alapú precíziós gazdálkodás APP & GO alkalmazásokkal Oldal 4 ISOBUS-UT Oldal 5 TRACK-Leader Oldal 6 ISOBUS-TC Oldal 8 Igény szerint működő ME-alkalmazások Az APP & GO egy innovatív licenckoncepció, amely a szoftveralkalmazások ( APP ) aktiválási módján alapszik. Ehhez előzetesen installálva összesen kilenc alkalmazással rendelkezik minden ME-terminál. Maguk a terminálok csak az aktivált standard App tekintetében különböznek egymástól. VARIABLE RATE-Control Oldal 9 TRACK-Leader AUTO Oldal 10 GPS Oldal 11 SECTION-Control Oldal 12 ASD Oldal 13 Terminalübersicht Oldal 14 TOUCH1200 Oldal 15 TOUCH800 Oldal 15 BASIC-Terminal Oldal 16 COMFORT-Terminal Oldal 16 Egyedi megoldások Bővíthető Befektetési szempontból biztos megoldás TRACK-Guide II Oldal 17 TRACK-Guide III Oldal 17 Precíziós gazdálkodás -tartozékok Oldal 18 A terminálok ugyanolyan egyediek, mint a felhasználók, ilyen lehetőséget csak az APP & GO nyújt. Ön választhatja ki a hardvert, vagyis a terminált, és a szoftvert, azaz az alkalmazásokat is. Lehet kis vagy nagy képernyős, gombokkal működő vagy érintőképernyős, párhuzamos sorvezetéssel rendelkező vagy anélkül működő. Ön döntheti el, hogy mi a legmegfelelőbb az Ön számára. Ha Ön olyan terminált keres, amely kielégíti a jelenlegi igényeit, de a jövőben később is alkalmazható lesz, akkor a ME-terminál a megfelelő választás. Termináljaink rugalmasan bővíthetők. Elsőként választhatja pl. a TRACK-Leader sorvezető GPS-t, ami később ISOBUSmunkagép vezérlésre, vagy automatikus kormányzási rendszerként is használható. Ön döntheti el, hogy mi a legmegfelelőbb az Ön számára. Ha bővíteni szeretné a terminálját egy újabb alkalmazással ez sem gond. Ellenkezőleg. Lehetőséget kínálunk Önnek arra, hogy a kiválasztott terminálokat először 50 órán keresztül ingyenesen tesztelje. Emellett egyes alkalmazások, mint pl. a TECU már ingyenesen elérhetők a szállított terminálon. Az új fejlesztésű alkalmazások szoftverfrissítés keretében bármikor könnyen a terminálra telepíthetők. Ön döntheti el, hogy mi a legmegfelelőbb az Ön számára. Előnyök - Az alkalmazások rugalmasan és egyedileg aktiválhatók - Kedvező rendszerbe lépési ár - Biztos befektetés és jövő orientált - Egész évben segíti a gazdálkodók és a bérvállalkozók munkáját. 3

3 ISOBUS alapú precíziós gazdálkodás APP & GO alkalmazásokkal Az APP & GO rendszer teljes mértékben lehetővé teszi a precíziós gazdálkodást, mely a mezőgazdaságilag hasznosított területek terep specifikus művelésének módjait jelenti. A cél az, hogy a termőképesség szempontjából figyelembe tudjuk venni a talaj és a növények okozta különbségeket egy adott táblán belül. A precíziós gazdálkodás emellett az üzemi eszközök takarékos és hatékony alkalmazását is biztosítja. A gördülékeny, Mit jelent az ISOBUS? géptípustól független adatcserét az ISOBUS szabvány (ISO 11783) biztosítja. A gazdasági iroda számítógépén tervezett alkalmazási térképek egy pendrive, vagy a farmpilot segítségével juttatható az ISOBUS terminálra. A szántóföldön a gép a pozícióinak megfelelően fogja a tervezett mennyiséget kijuttatni. A szántóföldön ténylegesen megtalálható mennyiségek szintén pendrive segítségével vihetők át a táblatörzskönyvbe, ahol dokumentálhatók. Emellett az ISOBUS rendszer teljes rugalmasságot biztosít, mert ez a technológia független a farm management információs szoftvertől (FMIS), ill. a traktor, a terminál valamint a munkagép típusától. Az ISOBUS rendszernek köszönhetően a gyártótól független kommunikáció a rendszer valamennyi eleme között működik. ISOBUS-UT nincs Az ISOBUS technológia mérföldkövet jelent a mezőgazdasági technika terén, mert a gazdálkodók számára egy általános problémát old meg. Tény, hogy a mezőgazdaságban dolgozó szakemberek nagyon gyakran különböző gyártóktól származó traktorokat, eszközöket, munkagépeket szereznek be. A gyakorlatban a különböző gépek használatát a gyártók nem standardizált elektronikai megoldásai nehezítik meg. Az egyedi megoldások következtében nem valósítható meg a fennakadások nélküli együttműködés az egyes komponensek között. Minden munkagéphez és a traktorhoz is külön-külön terminál szükséges, ami a kommunikációt (adatcserét) és a munkagép vezérlését biztosítja. Egyetlen terminál minden géptípushoz és alkalmazáshoz Ez az alkalmazás aktiválja az ISOBUS munkagépvezérlést. A megfelelő terminál, mint pl. a TRACK-Guide II kielégíti az ISOBUS szabvány követelményeit. Gyártótól függetlenül univerzális terminálként (UT) használható minden olyan munkagép vezérlésére, amely a szabványnak megfelel. Az ISOBUS véget vet a nem standard megoldásoknak Az ISOBUS standardizálja ezt a kommunikációt, biztosítja a kompatibilitást, és lehetővé teszi az eszközök és munkagépek gyártótól független vezérlését. A gyakorlatban ez a következőt jelenti: A traktoron lévő egyetlen ISOBUS terminál elegendő a sok munkagép specifikus terminál helyett. Az ISOBUS rendszer azonban ennél többet is tud: Ez a technológia vezérli a munkafolyamatok egyes lépéseinek dokumentációját a szántóföldön, és irányítja az adatcserét a gazdaságban lévő irodai számítógéppel. Egy technológia számos előny - Egyetlen terminál vezérel gyártótól függetlenül több eszközt és munkagépet. - Az ISOBUS standardizálja a vezérlési beállításokat, csökkenti az előkészületi időt, minimalizálja a szerelési és kapcsolódási problémákat. Nincs szükség kalibrálásra, a kezelés könnyebbé válik. - A különböző egységek csatlakoztatása a szabványoknak megfelelő 9 pólusú csatlakozók segítségével gyerekjátéknak számít. - A költségek csökkennek, mivel csak egy terminál beszerzésére van szükség. Robert Fraune Müller-Elektronik, Az értékesítési és szerviz részleg vezetője A Müller-Elektronik a megfelelő időben bevezette az ISOBUS technológiát. Vállalatunknál időközben szinte minden géptípusnál megvalósítottuk az ISOBUS vezérlést. ISOBUS termináljaink már több mint tíz éve jól megállják helyüket a gyakorlati használat kemény körülményei között is. - A vezetőfülkében szabad a kilátás, ami növeli a biztonságot. - Az irodai számítógép és a terminál közötti adatcserével az ISOBUS fokozza az üzemi hatékonyságot, és optimalizálja a munkafolyamatokat. - Az ISOBUS előfeltétele a kifogástalan dokumentációnak és a precíziós gazdálkodásnak. 4 5

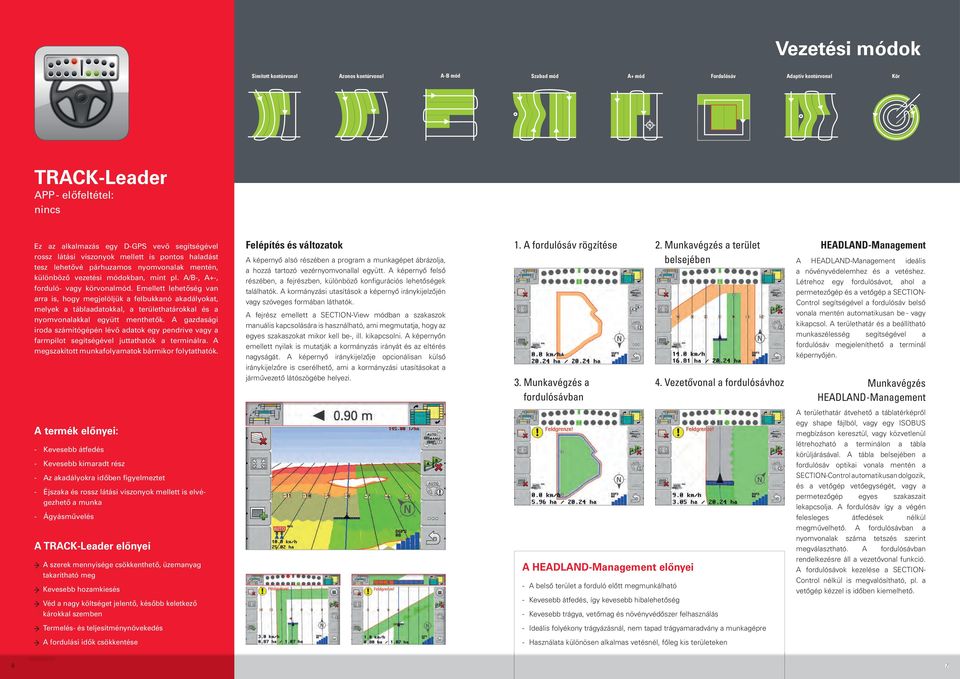

4 Vezetési módok Simított kontúrvonal Azonos kontúrvonal A-B mód Szabad mód A+ mód Fordulósáv Adaptív kontúrvonal Kör TRACK-Leader nincs Ez az alkalmazás egy D-GPS vevő segítségével rossz látási viszonyok mellett is pontos haladást tesz lehetővé párhuzamos nyomvonalak mentén, különböző vezetési módokban, mint pl. A/B-, A+-, forduló- vagy körvonalmód. Emellett lehetőség van arra is, hogy megjelöljük a felbukkanó akadályokat, melyek a táblaadatokkal, a területhatárokkal és a nyomvonalakkal együtt menthetők. A gazdasági iroda számítógépén lévő adatok egy pendrive vagy a farmpilot segítségével juttathatók a terminálra. A megszakított munkafolyamatok bármikor folytathatók. Felépítés és változatok A képernyő alsó részében a program a munkagépet ábrázolja, a hozzá tartozó vezérnyomvonallal együtt. A képernyő felső részében, a fejrészben, különböző konfigurációs lehetőségek találhatók. A kormányzási utasítások a képernyő iránykijelzőjén vagy szöveges formában láthatók. A fejrész emellett a SECTION-View módban a szakaszok manuális kapcsolására is használható, ami megmutatja, hogy az egyes szakaszokat mikor kell be-, ill. kikapcsolni. A képernyőn emellett nyilak is mutatják a kormányzás irányát és az eltérés nagyságát. A képernyő iránykijelzője opcionálisan külső iránykijelzőre is cserélhető, ami a kormányzási utasításokat a járművezető látószögébe helyezi. 1. A fordulósáv rögzítése 3. Munkavégzés a fordulósávban 2. Munkavégzés a terület belsejében 4. Vezetővonal a fordulósávhoz HEADLAND-Management A HEADLAND-Management ideális a növényvédelemhez és a vetéshez. Létrehoz egy fordulósávot, ahol a permetezőgép és a vetőgép a SECTION- Control segítségével a fordulósáv belső vonala mentén automatikusan be - vagy kikapcsol. A területhatár és a beállítható munkaszélesség segítségével a fordulósáv megjeleníthető a terminál képernyőjén. Munkavégzés HEADLAND-Management A termék előnyei: - Kevesebb átfedés - Kevesebb kimaradt rész - Az akadályokra időben figyelmeztet - Éjszaka és rossz látási viszonyok mellett is elvégezhető a munka - Ágyásművelés A TRACK-Leader előnyei A szerek mennyisége csökkenthető, üzemanyag takarítható meg Kevesebb hozamkiesés Véd a nagy költséget jelentő, később keletkező károkkal szemben A HEADLAND-Management előnyei - A belső terület a forduló előtt megmunkálható - Kevesebb átfedés, így kevesebb hibalehetőség - Kevesebb trágya, vetőmag és növényvédőszer felhasználás A területhatár átvehető a táblatérképről egy shape fájlból, vagy egy ISOBUS megbízáson keresztül, vagy közvetlenül létrehozható a terminálon a tábla körüljárásával. A tábla belsejében a fordulósáv optikai vonala mentén a SECTION-Control automatikusan dolgozik, és a vetőgép vetőegységét, vagy a permetezőgép egyes szakaszait lekapcsolja. A fordulósáv így a végén felesleges átfedések nélkül megművelhető. A fordulósávban a nyomvonalak száma tetszés szerint megválasztható. A fordulósávban rendelkezésre áll a vezetővonal funkció. A fordulósávok kezelése a SECTION- Control nélkül is megvalósítható, pl. a vetőgép kézzel is időben kiemelhető. Termelés- és teljesítménynövekedés - Ideális folyékony trágyázásnál, nem tapad trágyamaradvány a munkagépre A fordulási idők csökkentése - Használata különösen alkalmas vetésnél, főleg kis területeken 6 7

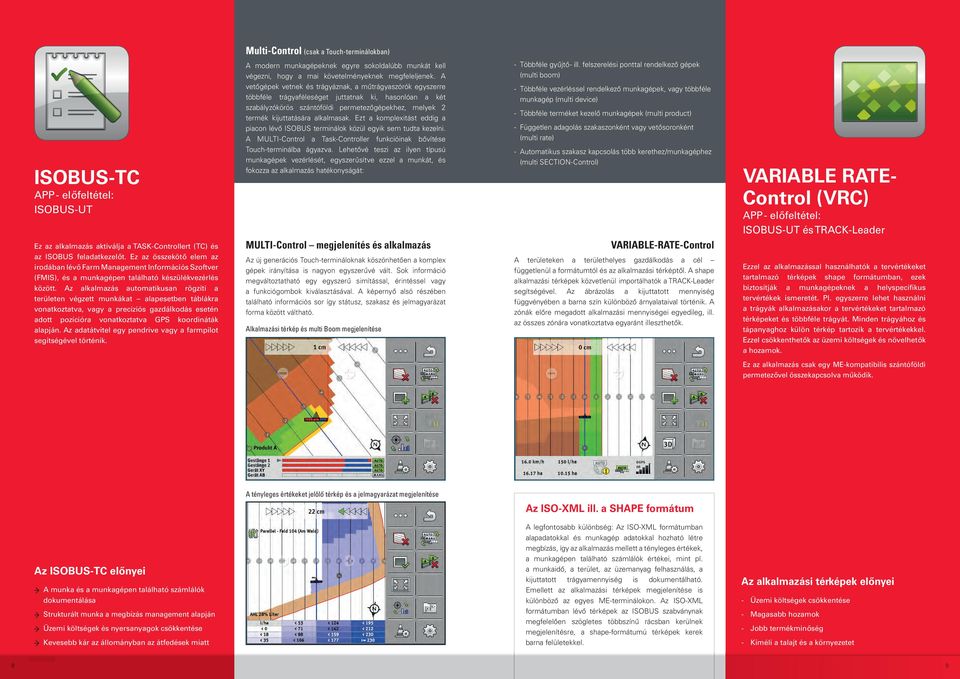

5 Multi-Control (csak a Touch-terminálokban) ISOBUS-TC ISOBUS-UT Ez az alkalmazás aktiválja a TASK-Controllert (TC) és az ISOBUS feladatkezelőt. Ez az összekötő elem az irodában lévő Farm Management Információs Szoftver (FMIS), és a munkagépen található készülékvezérlés között. Az alkalmazás automatikusan rögzíti a területen végzett munkákat alapesetben táblákra vonatkoztatva, vagy a precíziós gazdálkodás esetén adott pozícióra vonatkoztatva GPS koordináták alapján. Az adatátvitel egy pendrive vagy a farmpilot segítségével történik. A modern munkagépeknek egyre sokoldalúbb munkát kell végezni, hogy a mai követelményeknek megfeleljenek. A vetőgépek vetnek és trágyáznak, a műtrágyaszórók egyszerre többféle trágyaféleséget juttatnak ki, hasonlóan a két szabályzókörös szántóföldi permetezőgépekhez, melyek 2 termék kijuttatására alkalmasak. Ezt a komplexitást eddig a piacon lévő ISOBUS terminálok közül egyik sem tudta kezelni. A MULTI-Control a Task-Controller funkcióinak bővítése Touch-terminálba ágyazva. Lehetővé teszi az ilyen típusú munkagépek vezérlését, egyszerűsítve ezzel a munkát, és fokozza az alkalmazás hatékonyságát: MULTI-Control megjelenítés és alkalmazás Az új generációs Touch-termináloknak köszönhetően a komplex gépek irányítása is nagyon egyszerűvé vált. Sok információ megváltoztatható egy egyszerű simítással, érintéssel vagy a funkciógombok kiválasztásával. A képernyő alsó részében található információs sor így státusz, szakasz és jelmagyarázat forma között váltható. Alkalmazási térkép és multi Boom megjelenítése - Többféle gyűjtő- ill. felszerelési ponttal rendelkező gépek (multi boom) - Többféle vezérléssel rendelkező munkagépek, vagy többféle munkagép (multi device) - Többféle terméket kezelő munkagépek (multi product) - Független adagolás szakaszonként vagy vetősoronként (multi rate) - Automatikus szakasz kapcsolás több kerethez/munkagéphez (multi SECTION-Control) VARIABLE-RATE-Control A területeken a területhelyes gazdálkodás a cél függetlenül a formátumtól és az alkalmazási térképtől. A shape alkalmazási térképek közvetlenül importálhatók a TRACK-Leader segítségével. Az ábrázolás a kijuttatott mennyiség függvényében a barna szín különböző árnyalataival történik. A zónák előre megadott alkalmazási mennyiségei egyedileg, ill. az összes zónára vonatkoztatva egyaránt illeszthetők. VARIABLE RATE- Control (VRC) ISOBUS-UT és TRACK-Leader Ezzel az alkalmazással használhatók a tervértékeket tartalmazó térképek shape formátumban, ezek biztosítják a munkagépeknek a helyspecifikus tervértékek ismeretét. Pl. egyszerre lehet használni a trágyák alkalmazásakor a tervértékeket tartalmazó térképeket és többféle trágyát. Minden trágyához és tápanyaghoz külön térkép tartozik a tervértékekkel. Ezzel csökkenthetők az üzemi költségek és növelhetők a hozamok. Ez az alkalmazás csak egy ME-kompatibilis szántóföldi permetezővel összekapcsolva működik. A tényleges értékeket jelölő térkép és a jelmagyarázat megjelenítése Az ISO-XML ill. a SHAPE formátum Az ISOBUS-TC előnyei A munka és a munkagépen található számlálók dokumentálása Strukturált munka a megbízás management alapján Üzemi költségek és nyersanyagok csökkentése Kevesebb kár az állományban az átfedések miatt A legfontosabb különbség: Az ISO-XML formátumban alapadatokkal és munkagép adatokkal hozható létre megbízás, így az alkalmazás mellett a tényleges értékek, a munkagépen található számlálók értékei, mint pl. a munkaidő, a terület, az üzemanyag felhasználás, a kijuttatott trágyamennyiség is dokumentálható. Emellett az alkalmazási térképek megjelenítése is különböző az egyes ME-terminálokon. Az ISO-XML formátumban lévő térképek az ISOBUS szabványnak megfelelően szögletes többszínű rácsban kerülnek megjelenítésre, a shape-formátumú térképek kerek barna felületekkel. Az alkalmazási térképek előnyei - Üzemi költségek csökkentése - Magasabb hozamok - Jobb termékminőség - Kíméli a talajt és a környezetet 8 9

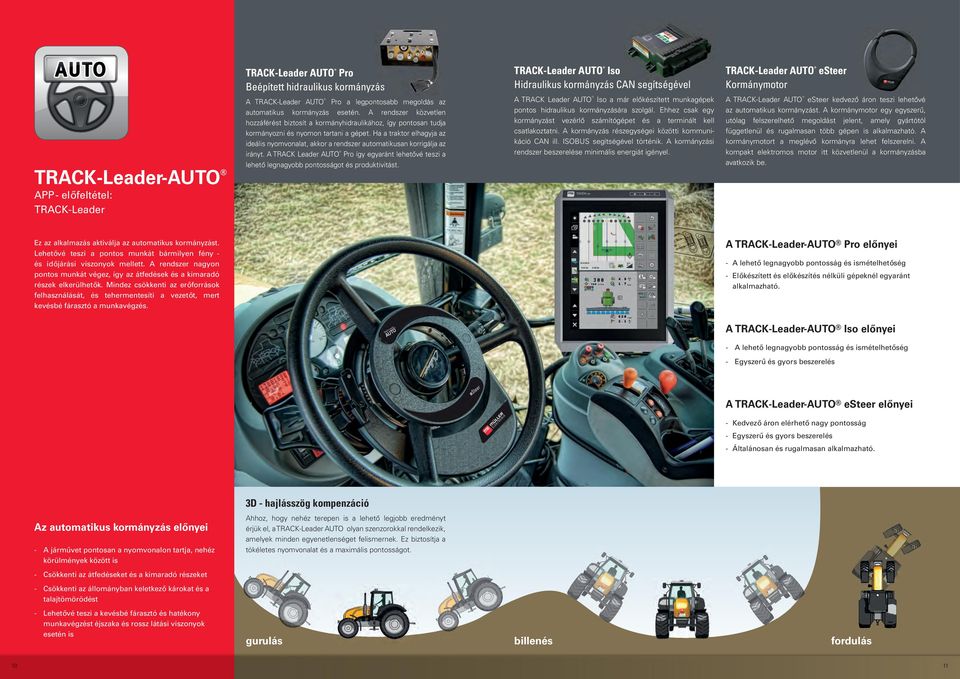

6 TRACK-Leader-AUTO TRACK-Leader TRACK-Leader AUTO Pro Beépített hidraulikus kormányzás A TRACK-Leader AUTO Pro a legpontosabb megoldás az automatikus kormányzás esetén. A rendszer közvetlen hozzáférést biztosít a kormányhidraulikához, így pontosan tudja kormányozni és nyomon tartani a gépet. Ha a traktor elhagyja az ideális nyomvonalat, akkor a rendszer automatikusan korrigálja az irányt. A TRACK Leader AUTO Pro így egyaránt lehetővé teszi a lehető legnagyobb pontosságot és produktivitást. TRACK-Leader AUTO Iso Hidraulikus kormányzás CAN segítségével A TRACK Leader AUTO Iso a már előkészített munkagépek pontos hidraulikus kormányzására szolgál. Ehhez csak egy kormányzást vezérlő számítógépet és a terminált kell csatlakoztatni. A kormányzás részegységei közötti kommunikáció CAN ill. ISOBUS segítségével történik. A kormányzási rendszer beszerelése minimális energiát igényel. TRACK-Leader AUTO esteer Kormánymotor A TRACK-Leader AUTO esteer kedvező áron teszi lehetővé az automatikus kormányzást. A kormánymotor egy egyszerű, utólag felszerelhető megoldást jelent, amely gyártótól függetlenül és rugalmasan több gépen is alkalmazható. A kormánymotort a meglévő kormányra lehet felszerelni. A kompakt elektromos motor itt közvetlenül a kormányzásba avatkozik be. Ez az alkalmazás aktiválja az automatikus kormányzást. Lehetővé teszi a pontos munkát bármilyen fény - és időjárási viszonyok mellett. A rendszer nagyon pontos munkát végez, így az átfedések és a kimaradó részek elkerülhetők. Mindez csökkenti az erőforrások felhasználását, és tehermentesíti a vezetőt, mert kevésbé fárasztó a munkavégzés. A TRACK-Leader-AUTO Pro előnyei - A lehető legnagyobb pontosság és ismételhetőség - Előkészített és előkészítés nélküli gépeknél egyaránt alkalmazható. A TRACK-Leader-AUTO Iso előnyei - A lehető legnagyobb pontosság és ismételhetőség - Egyszerű és gyors beszerelés A TRACK-Leader-AUTO esteer előnyei - Kedvező áron elérhető nagy pontosság - Egyszerű és gyors beszerelés - Általánosan és rugalmasan alkalmazható. Az automatikus kormányzás előnyei - A járművet pontosan a nyomvonalon tartja, nehéz körülmények között is - Csökkenti az átfedéseket és a kimaradó részeket - Csökkenti az állományban keletkező károkat és a talajtömörödést - Lehetővé teszi a kevésbé fárasztó és hatékony munkavégzést éjszaka és rossz látási viszonyok esetén is 3D - hajlásszög kompenzáció Ahhoz, hogy nehéz terepen is a lehető legjobb eredményt érjük el, a TRACK-Leader AUTO olyan szenzorokkal rendelkezik, amelyek minden egyenetlenséget felismernek. Ez biztosítja a tökéletes nyomvonalat és a maximális pontosságot. gurulás billenés fordulás 10 11

7 SECTION-Control ISOBUS-UT és TRACK-Leader SECTION-Control TOP Modern szántóföldi permetező ma már nem képzelhető el GPS-vezérelt szakaszkapcsolás nélkül. A megvásárolt technikai berendezés gyorsan megtérül, mert a munka jelentősen könnyebbé válik, és nagy mennyiségű szer takarítható meg. A SECTION-Control TOP segítségével a szántóföldi permetezőgép egyetlen vagy több fúvókája külön-külön is be- vagy kikapcsolható, amivel növelhető a hatékonyság, és minimálisra csökkennek az átfedések. A rendszer egy fedélzeti számítógépből és modulokból áll, amelyek az egyes fúvókatartókra vannak beállítva. A vezérlés központilag történik, a permetező ISOBUS fedélzeti számítógépén keresztül. ASD TRACK-Leader és VRC vagy ISOBUS-UT és ISOBUS-TC Ez az alkalmazás biztosítja a munkagépek, a szakaszok vagy az egyes fúvókák GPS vezérlésű be-, ill. kikapcsolását. A SECTION-Control akár 102 szakasz vagy egyedi fúvóka vezérlésére is képes. Az alkalmazás megfelel az ISOBUS szabványnak, és gyártótól függetlenül minden olyan munkagép vezérléséhez alkalmazható, amely ennek a szabványnak megfelel. Ezzel az egyetlen alkalmazással a szakaszoknak megfelelő pontossággal vezérelhetők a szántóföldi permetezőgépek, a sor- és szemenkénti vetőgépek valamint a műtrágyaszórók. Az ASD App használata különböző összeállításokban lehetséges. A munka általában elvégezhető a tervértékeket tartalmazó térképek nélkül is, ez akkor lehetséges, ha egy ISOBUS N-szenzort használunk a tervértékek meghatározásához. Az ASD-port ebben az esetben csak a tervértékek átvitelére szolgálna. ( ISOBUS-UT, és ISOBUS-TC) Aki azonban szeretne tervértékeket tartalmazó térképeket használni, az megteheti ezt az ISO-XML ISOBUS formátumban, vagy.shape fájlok formájában. Az ISOBUS-XML térképekhez aktiválni kell az ISOBUS-TC alkalmazást, a.shape formátumú térképekhez a VRC-App és a TRACK-Leader szükséges. Emellett az ASD segítségével történhet a szakaszok automatikus kapcsolása. Ehhez kiegészítésképpen még szükséges a TRACK-Leader és a SECTION-Control alkalmazás. AZ ASD alkalmazás aktiválásával egy ASD-protokollal rendelkező soros port aktiválódik. Ezen a porton keresztül átvihetők a tervértékek vagy a szakaszok adatai a terminál és az egyéb kiszolgálóegységek között. Ehhez mindkét készüléknek támogatni kell az ASD protokollt. Az automatikus szakaszkapcsolás használatához kiegészítésképpen még aktiválni kell a terminálon a SECTION-Control alkalmazást. A SECTION-Control előnyei - Kevesebb átfedés és kimaradt rész - Éjszaka és rossz látási viszonyok mellett is elvégezhető a munka - Üzemi költségek csökkentése - Kevesebb hozamkiesés - A járművezető tehermentesítése Az ASD előnyei - Alkalmazási térképek használata - Egyszerű kezelés - SECTION-Control használata - Egyszerű készülékek bevonása - Üzemi költségek csökkentése 12 13

8 APP & GO terminálok TOUCH1200 Terminál App TOUCH800 TOUCH1200 A TOUCH1200 a legtöbb funkcióval rendelkező ISOBUS terminál a piacon rugalmasságban, verhetetlen, különösen felhasználóbarát. A TOUCH1200 álló és fekvő helyzetben egyaránt használható. Különböző elrendezésben és kiszolgáló felületek segítségével a precíziós gazdálkodás funkciói közül egyszerre akár öt is megjeleníthető. Emellett egyike az első kapacitív érintőképernyős készülékeknek, ez alkalmassá teszi a technológiát a gyakorlatban, a nehéz körülmények közötti használatra. Az ISOBUS MULTI Control kialakításban funkcióit tekintve minden más ISOBUS terminál felett áll. Standard App ISOBUS-UT. ISOBUS-TC 12,1 képernyő, kapacitív, kettős érintésű, XGAfelbontás,1024x768 pixel, 600 MHz-es 32 bit processzor,256 MB SDRAM, GSM modem, 2x kamera csatlakozás, ethernet TOUCH800 A TOUCH800 az új ISOBUS terminál a piacon. különösen vonzó a legmodernebb technika és a funkciók sokszínűsége, melynek nincs párja. A 8 kapacitív érintőképernyő garantálja az ideális kezelhetőséget. Az eddigiekhez hasonlóan a funkciók megjeleníthetők a fő képernyőn és a fejléc sorban. Az ISOBUS MULTI Control kialakításban funkcióit tekintve minden más ISOBUS terminál felett áll. Emellett a TOUCH800 sok bővítési lehetőséget, alkalmazást és automatikus kormányzást kínál. Az APP & GO verhetetlen előnye a rugalmasság, és a jövőorientáltság. Első lépésként minden felhasználó kiválaszt ja azt a terminált, ami az elvárásainak megfelel. Ilyen lehet pl. a TRACK-Guide II a párhuzamos sorvezetéshez. További alkalmazások igény szerint aktiválhatók. Az áttekintés mutatja, hogy a különböző terminálok milyen standard alkalmazásokkal vannak felszerelve. = standard alkalmazás. = opcionális alkalmazás. = nem lehetséges * 1 Ennek az alkalmazásnak az előfeltétele az ISOBUS-UT * 2 Ennek az alkalmazásnak az előfeltétele a TRACK-Leader * 3 Ennek az alkalmazásnak az előfeltétele: - ha ISOBUS rendszerben dolgozunk: ISOBUS-UT és ISOBUS-TC - ha.shape fájlokkal dolgozunk: TRACK Leader és VRC Standard App ISOBUS-UT 8 képernyő, kapacitív, kettős érintésű, XGAfelbontás,800x600 pixel, 600 MHz-es 32 bit processzor, 256 MB SDRAM, kamera csatlakozás, ethernet Hardveropciók Külső GSM-modem még nem áll (opcionális)

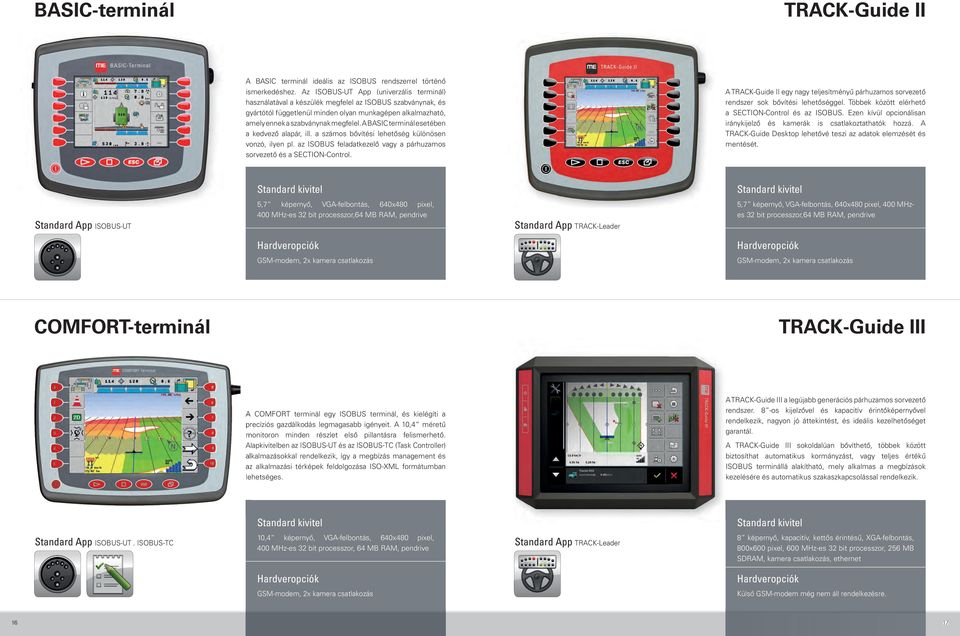

9 BASIC-terminál TRACK-Guide II A BASIC terminál ideális az ISOBUS rendszerrel történő ismerkedéshez. Az ISOBUS-UT App (univerzális terminál) használatával a készülék megfelel az ISOBUS szabványnak, és gyártótól függetlenül minden olyan munkagépen alkalmazható, amely ennek a szabványnak megfelel. A BASIC terminál esetében a kedvező alapár, ill. a számos bővítési lehetőség különösen vonzó, ilyen pl. az ISOBUS feladatkezelő vagy a párhuzamos sorvezető és a SECTION-Control. A TRACK-Guide II egy nagy teljesítményű párhuzamos sorvezető rendszer sok bővítési lehetőséggel. Többek között elérhető a SECTION-Control és az ISOBUS. Ezen kívül opcionálisan iránykijelző és kamerák is csatlakoztathatók hozzá. A TRACK-Guide Desktop lehetővé teszi az adatok elemzését és mentését. 5,7 képernyő, VGA-felbontás, 640x480 pixel, 400 MHz-es 32 bit processzor,64 MB RAM, pendrive 5,7 képernyő, VGA-felbontás, 640x480 pixel, 400 MHzes 32 bit processzor,64 MB RAM, pendrive Standard App ISOBUS-UT Standard App TRACK-Leader Hardveropciók Hardveropciók GSM-modem, 2x kamera csatlakozás GSM-modem, 2x kamera csatlakozás COMFORT-terminál TRACK-Guide III A TRACK-Guide III a legújabb generációs párhuzamos sorvezető A COMFORT terminál egy ISOBUS terminál, és kielégíti a precíziós gazdálkodás legmagasabb igényeit. A 10,4 méretű monitoron minden részlet első pillantásra felismerhető. rendszer. 8 -os kijelzővel és kapacitív érintőképernyővel rendelkezik, nagyon jó áttekintést, és ideális kezelhetőséget garantál. Alapkivitelben az ISOBUS-UT és az ISOBUS-TC (Task Controller) A TRACK-Guide III sokoldalúan bővíthető, többek között alkalmazásokkal rendelkezik, így a megbízás management és az alkalmazási térképek feldolgozása ISO-XML formátumban lehetséges. biztosíthat automatikus kormányzást, vagy teljes értékű ISOBUS terminállá alakítható, mely alkalmas a megbízások kezelésére és automatikus szakaszkapcsolással rendelkezik. Standard App ISOBUS-UT. ISOBUS-TC 10,4 képernyő, VGA-felbontás, 640x480 pixel, 400 MHz-es 32 bit processzor, 64 MB RAM, pendrive Standard App TRACK-Leader 8 képernyő, kapacitív, kettős érintésű, XGA-felbontás, 800x600 pixel, 600 MHz-es 32 bit processzor, 256 MB SDRAM, kamera csatlakozás, ethernet Hardveropciók Hardveropciók GSM-modem, 2x kamera csatlakozás Külső GSM-modem még nem áll rendelkezésre

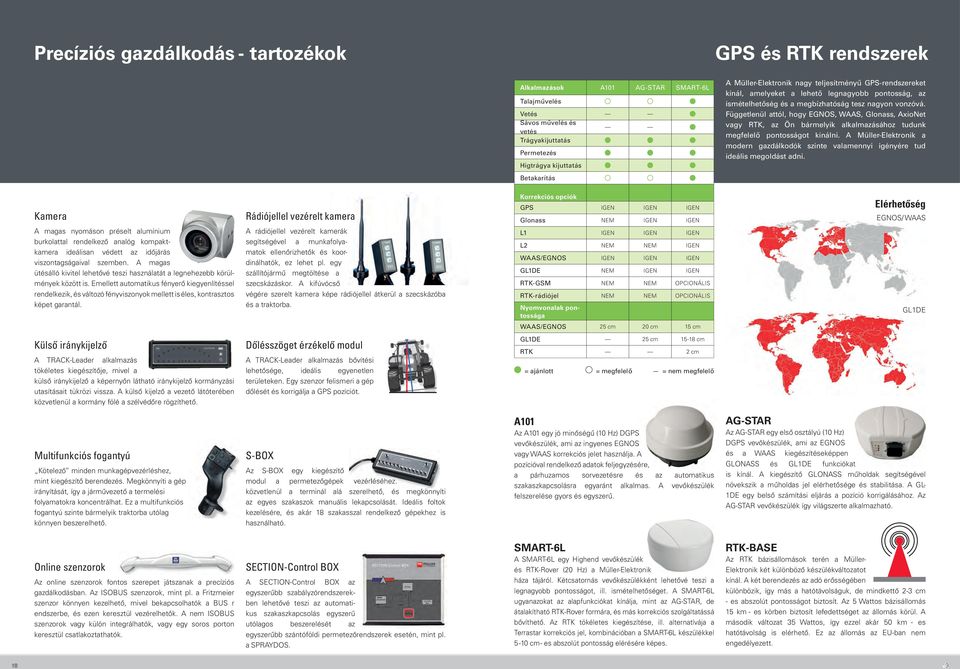

10 Precíziós gazdálkodás - tartozékok GPS és RTK rendszerek Alkalmazások A101 AG-STAR SMART-6L Talajművelés Vetés Sávos művelés és vetés Trágyakijuttatás Permetezés Hígtrágya kijuttatás A Müller-Elektronik nagy teljesítményű GPS-rendszereket kínál, amelyeket a lehető legnagyobb pontosság, az ismételhetőség és a megbízhatóság tesz nagyon vonzóvá. Függetlenül attól, hogy EGNOS, WAAS, Glonass, AxioNet vagy RTK, az Ön bármelyik alkalmazásához tudunk megfelelő pontosságot kínálni. A Müller-Elektronik a modern gazdálkodók szinte valamennyi igényére tud ideális megoldást adni. Betakarítás Kamera A magas nyomáson préselt alumínium burkolattal rendelkező analóg kompaktkamera ideálisan védett az időjárás viszontagságaival szemben. A magas ütésálló kivitel lehetővé teszi használatát a legnehezebb körülmények között is. Emellett automatikus fényerő kiegyenlítéssel rendelkezik, és változó fényviszonyok mellett is éles, kontrasztos képet garantál. Rádiójellel vezérelt kamera A rádiójellel vezérelt kamerák segítségével a munkafolyamatok ellenőrizhetők és koordinálhatók, ez lehet pl. egy szállítójármű megtöltése a szecskázáskor. A kifúvócső végére szerelt kamera képe rádiójellel átkerül a szecskázóba és a traktorba. Korrekciós opciók GPS IGEN IGEN IGEN Glonass NEM IGEN IGEN L1 IGEN IGEN IGEN L2 NEM NEM IGEN WAAS/EGNOS IGEN IGEN IGEN GL1DE NEM IGEN IGEN RTK-GSM NEM NEM OPCIONÁLIS RTK-rádiójel NEM NEM OPCIONÁLIS Nyomvonalak pontossága Elérhetőség EGNOS/ WAAS GL1DE WAAS/EGNOS 25 cm 20 cm 15 cm Külső iránykijelző A TRACK-Leader alkalmazás tökéletes kiegészítője, mivel a külső iránykijelző a képernyőn látható iránykijelző kormányzási utasításait tükrözi vissza. A külső kijelző a vezető látóterében közvetlenül a kormány fölé a szélvédőre rögzíthető. Dőlésszöget érzékelő modul A TRACK-Leader alkalmazás bővítési lehetősége, ideális egyenetlen területeken. Egy szenzor felismeri a gép dőlését és korrigálja a GPS pozíciót. GL1DE 25 cm cm RTK 2 cm = ajánlott = megfelelő = nem megfelelő Multifunkciós fogantyú Kötelező minden munkagépvezérléshez, mint kiegészítő berendezés. Megkönnyíti a gép irányítását, így a járművezető a termelési folyamatokra koncentrálhat. Ez a multifunkciós fogantyú szinte bármelyik traktorba utólag könnyen beszerelhető. S-BOX Az S-BOX egy kiegészítő modul a permetezőgépek vezérléséhez. közvetlenül a terminál alá szerelhető, és megkönnyíti az egyes szakaszok manuális lekapcsolását. Ideális foltok kezelésére, és akár 18 szakasszal rendelkező gépekhez is használható. A101 Az A101 egy jó minőségű (10 Hz) DGPS vevőkészülék, ami az ingyenes EGNOS vagy WAAS korrekciós jelet használja. A pozícióval rendelkező adatok feljegyzésére, a párhuzamos sorvezetésre és az automatikus szakaszkapcsolásra egyaránt alkalmas. A vevőkészülék felszerelése gyors és egyszerű. AG-STAR Az AG-STAR egy első osztályú (10 Hz) DGPS vevőkészülék, ami az EGNOS és a WAAS kiegészítéseképpen GLONASS és GL1DE funkciókat is kínál. A kiegészítő GLONASS műholdak segítségével növekszik a műholdas jel elérhetősége és stabilitása. A GL- 1DE egy belső számítási eljárás a pozíció korrigálásához. Az AG-STAR vevőkészülék így világszerte alkalmazható. Online szenzorok Az online szenzorok fontos szerepet játszanak a precíziós gazdálkodásban. Az ISOBUS szenzorok, mint pl. a Fritzmeier szenzor könnyen kezelhető, mivel bekapcsolhatók a BUS r endszerbe, és ezen keresztül vezérelhetők. A nem ISOBUS szenzorok vagy külön integrálhatók, vagy egy soros porton keresztül csatlakoztathatók. SECTION-Control BOX A SECTION-Control BOX az egyszerűbb szabályzórendszerekben lehetővé teszi az automatikus szakaszkapcsolás egyszerű utólagos beszerelését az egyszerűbb szántóföldi permetezőrendszerek esetén, mint pl. a SPRAYDOS. SMART-6L A SMART-6L egy Highend vevőkészülék és RTK-Rover (20 Hz) a Müller-Elektronik háza tájáról. Kétcsatornás vevőkészülékként lehetővé teszi a legnagyobb pontosságot, ill. ismételhetőséget. A SMART-6L ugyanazokat az alapfunkciókat kínálja, mint az AG-STAR, de átalakítható RTK-Rover formára, és más korrekciós szolgáltatássá bővíthető. Az RTK tökéletes kiegészítése, ill. alternatívája a Terrastar korrekciós jel, kombinációban a SMART-6L készülékkel 5-10 cm - es abszolút pontosság elérésére képes. RTK-BASE Az RTK bázisállomások terén a Müller- Elektronik két különböző készülékváltozatot kínál. A két berendezés az adó erősségében különbözik, így más a hatótávolságuk, de mindkettő 2-3 cm - es abszolút pontosságot biztosít. Az 5 Wattos bázisállomás 15 km - es körben biztosít lefedettséget az állomás körül. A második változat 35 Wattos, így ezzel akár 50 km - es hatótávolság is elérhető. Ez az állomás az EU-ban nem engedélyezett

11 Agrárin Kft Szőlősgyörök, ARany J. u. 33 Tel.: Mobil: , / Publications, subject to change.
