1 Kompakt és mobil kotrógépek

2 Ezek szólnak a Wacker Neuson kompakt és mobil kotrógépe mellett. További tudnivalók a kotrókról. 1. Vitathatatlan gazdaságosság! Innovációval az optimális emelőerőért. 3. A középpontban az Ön igényei! A teljes termék-, és szerviz szolgáltatás kínálattal. Nagy erő, maximális mozgékonyság, nagyon egyszerűen kezelhető: a kotrógép-fejlesztésnél minden egyes részletre ügyelünk, hogy a munkáját gyorsan és pontosan végezhesse. Így az innovációs tevékenységünk az Ön sikere. 2. Megbízható üzemelés! Kiváló minőség! Átfogó kínálatunkban nemcsak a megfelelő kotrógépet, de az adaptereket is megtalálja a legfontosabb felhasználási területekhez. Így az igényeinek legmegfelelőbb megoldást kapja. Ide tartoznak természetesen a szolgáltatásaink is, amelyekkel a gépe teljes finanszírozását, kezelését és fenntartását még hatékonyabban végezheti - így még több ideje marad a projektjeire. Felső felépítmény dőlés egyenetlen talajon A felső felépítmény fokozatmentes 15 dőlése akár 27 fokos emelkedőket is kiegyenlít. A vds összes előnye a 26. oldalon. Emissziómentes kotrómunkálatok A zárt térben végzett munkához kevés munkával csatlakoztathatja a 803 dualpower kotrógéphez az elektro-hidraulikus meghajtású HPU8 szerkezetet. Tovább a 7. oldalra Kiürítés. Merítés. Kotrás. Minden nap újdonság megbízható, mint egy svájci óra. Ami érvényes a kotrógép vezetőjére, az érvényes a kotróinkra is. Megbízható használati biztonsággal pontosan felelnek meg a követelményeknek, bármilyen magas szintű projekt esetében. Az adapterek gyors cseréje A gyorscsatlakozó rendszerrel a kezelő nagyon rövid idő alatt cserélhet adaptert, a fülke elhagyása nélkül. Információk a 27. oldalon Jól felügyelt távoli eszközök Az új Global Monitoring Systemmel a kotrógép helyét mindig pontosan meghatározhatja. Részletek a 27. oldalon A Wacker Neuson kifejezetten gazdaságos és környezetbarát termékeket tüntet ki az ECO-pecséttel, köztük a kotrógépünket. Az összes kotrógép áttekintése dualpower 1404 EZ17 ET18 ET20 ET EZ28 : 930 kg-tól > 06. oldal 988 kg-tól > 07. oldal kg-tól > 08. oldal kg-tól > 09. oldal kg-tól > 10. oldal kg-tól > 11. oldal kg-tól > 11. oldal kg-tól > 12. oldal kg-tól > 14. oldal 3503 EZ38 50Z Z EW100 : kg-tól > 13. oldal kg-tól > 15. oldal kg-tól > 16. oldal kg-tól > 18. oldal kg-tól > 17. oldal kg-tól > 19. oldal kg-tól > 20. oldal kg-tól > 22. oldal kg-tól > 24. oldal 02 03

3 Minden felhasználási területhez a megfelelő megoldás. Kompakt: akár 14 tonna fölött is. A Wacker Neuson kompakt és mobil kotrógépeivel minden felhasználási területre felszerelt. Az innovatív működésnek - átgondolt részleteknek és különböző adaptereknek köszönhetően a járművek minden adottságnak megfelelnek. Egyenetlenségek kiegyenlítése: a függőleges ásórendszerrel (VDS). Optimális összehangolás: Bontó kalapács Wacker Neuson minőségben. Mozgásszabadság a belső térben: a teleszkópos futóműnek és a megdönthető kengyelnek köszönhetően. Városban és terepen egyaránt: mozgó kotrógép 3 kormányzási móddal. Sínen mozgás: Egy speciális járószerkezetnek köszönhetően

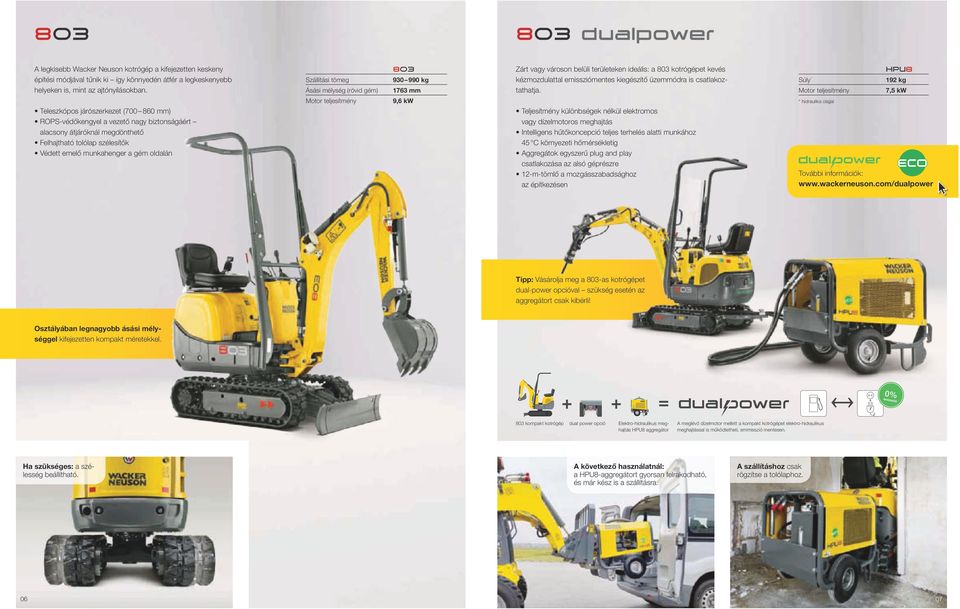

4 HPU dualpower A legkisebb Wacker Neuson kotrógép a kifejezetten keskeny építési módjával tűnik ki így könnyedén átfér a legkeskenyebb helyeken is, mint az ajtónyílásokban. Teleszkópos járószerkezet ( mm) ROPS-védőkengyel a vezető nagy biztonságáért alacsony átjáróknál megdönthető Felhajtható tolólap szélesítők Védett emelő munkahenger a gém oldalán kg 1763 mm 9,6 kw Zárt vagy városon belüli területeken ideális: a 803 kotrógépet kevés kézmozdulattal emissziómentes kiegészítő üzemmódra is csatlakoztathatja. Teljesítmény különbségek nélkül elektromos vagy os meghajtás Intelligens hűtőkoncepció teljes terhelés alatti munkához 45 C környezeti hőmérsékletig Aggregátok egyszerű plug and play csatlakozása az alsó géprészre 12-m-tömlő a mozgásszabadsághoz az építkezésen Súly * * hidraulika olajjal HPU8 192 kg 7,5 kw További információk: Tipp: Vásárolja meg a 803-as kotrógépet dual-power opcióval szükség esetén az aggregátort csak kibérli! Osztályában legnagyobb ásási mélységgel kifejezetten kompakt méretekkel. 0% emisszió 803 kompakt kotrógép dual power opció Elektro-hidraulikus meghajtás A meglévő mellett a kompakt kotrógépet elektro-hidraulikus HPU8 aggregátor meghajtással is működtetheti, emmisszió mentesen. Ha szükséges: a szélesség beállítható. A következő használatnál: a HPU8-aggregátort gyorsan felrakodható, és már kész is a szállításra. A szállításhoz csak rögzítse a tolólaphoz

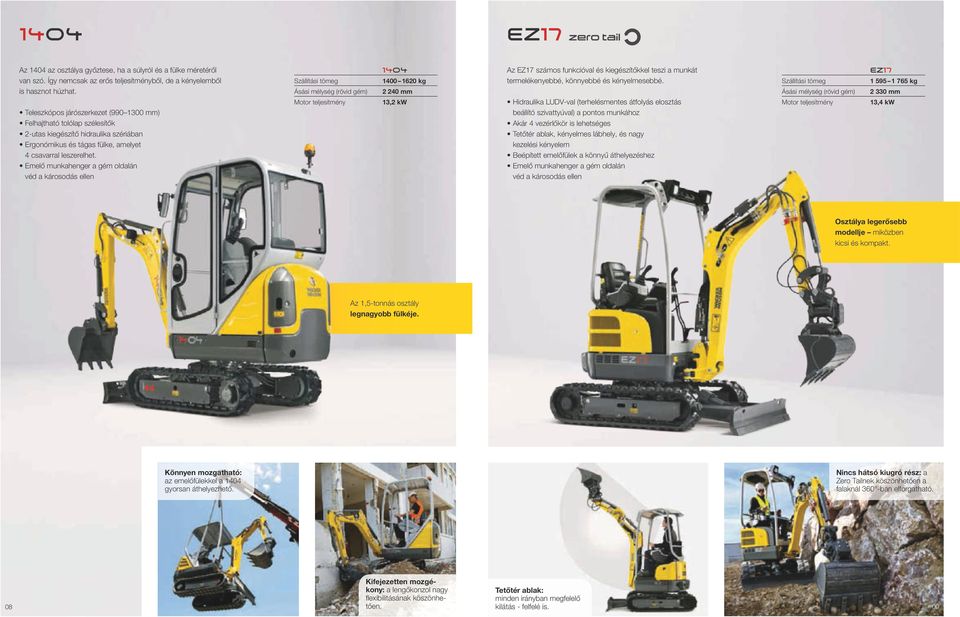

5 1404 EZ17 Az 1404 az osztálya győztese, ha a súlyról és a fülke méretéről van szó. Így nemcsak az erős teljesítményből, de a kényelemből is hasznot húzhat. Teleszkópos járószerkezet ( mm) Felhajtható tolólap szélesítők 2-utas kiegészítő hidraulika szériában Ergonómikus és tágas fülke, amelyet 4 csavarral leszerelhet. Emelő munkahenger a gém oldalán véd a károsodás ellen kg mm 13,2 kw Az EZ17 számos funkcióval és kiegészítőkkel teszi a munkát termelékenyebbé, könnyebbé és kényelmesebbé. Hidraulika LUDV-val (terhelésmentes átfolyás elosztás beállító szivattyúval) a pontos munkához Akár 4 vezérlőkör is lehetséges Tetőtér ablak, kényelmes lábhely, és nagy kezelési kényelem Beépített emelőfülek a könnyű áthelyezéshez Emelő munkahenger a gém oldalán véd a károsodás ellen EZ kg mm 13,4 kw Osztálya legerősebb modellje miközben kicsi és kompakt. Az 1,5-tonnás osztály legnagyobb fülkéje. Könnyen mozgatható: az emelőfülekkel a 1404 gyorsan áthelyezhető. Nincs hátsó kiugró rész: a Zero Tailnek köszönhetően a falaknál 360 -ban elforgatható. Kifejezetten mozgékony: a lengőkonzol nagy Tetőtér ablak: flexibilitásának köszönhetően. minden irányban megfelelő 08 kilátás - felfelé is. 09

6 ET18, ET20, ET24 Az ET18, ET20 és ET24 modellek a nagy ásási erő érdekében speciális kotrókar rendszerrel rendelkeznek, különböző gém hosszokkal. Ezeket az egyes súlyosztályokhoz igazították és nagyon pontos munkát tesznek lehetővé. ET kg mm 13,4 kw Intelligens hűtőkoncepció teljes terhelés alatti munkához 45 C környezeti hőmérsékletig Fokozatmentes arányos vezérlés adapterekhez Akár 4 kiegészítő vezérlőkör a különböző adapterek csatlakoztatásához Praktikus 2-pontos felfüggesztés a daruval történő könnyű áthelyezéshez Tágas fülke áttekinthetően rendszerezett kezelőelemekkel Innovatív kabinüveg rendszer (lásd 29. oldal) A vds összes előnye a 26. oldalon. ET kg mm 13,4 kw A vds összes előnye a 26. oldalon. Állítható tolólap a biztonságos munkához. Nagy teljesítményű eszköz a saját súlyú osztályában. Teleszkópos járószerkezet kifejezetten szűk helyekhez. ET kg mm 13,4 kw A vds összes előnye a 26. oldalon. Könnyen áthelyezhető és megemelhető a 2-pontos felfüggesztésnek köszönhetően. Minden területen nagy stabilitás a VDS-nek köszönhetően. Akár 4 kiegészítő vezérlőkör kiegészítőként kapható a gyárban

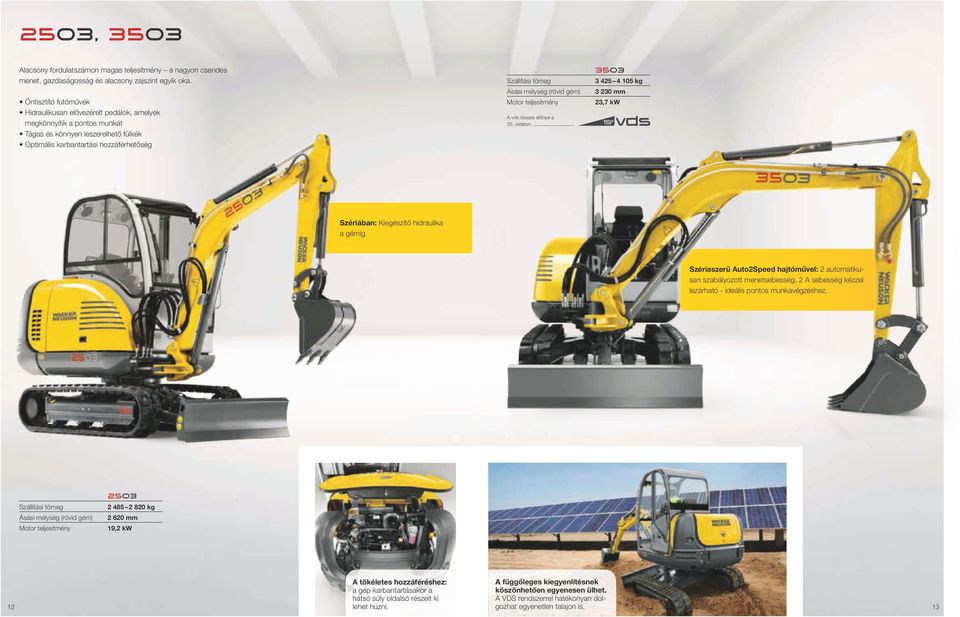

7 2503, 3503 Alacsony fordulatszámon magas teljesítmény a nagyon csendes menet, gazdaságosság és alacsony zajszint egyik oka. Öntisztító futóművek Hidraulikusan elővezérelt pedálok, amelyek megkönnyítik a pontos munkát Tágas és könnyen leszerelhető fülkék Optimális karbantartási hozzáférhetőség A vds összes előnye a 26. oldalon kg mm 23,7 kw Szériában: Kiegészítő hidraulika a gémig. Szériaszerű Auto2Speed hajtóművel: 2 automatikusan szabályozott menetsebesség, 2 A sebesség kézzel lezárható - ideális pontos munkavégzéshez kg mm 19,2 kw A tökéletes hozzáféréshez: A függőleges kiegyenlítésnek a gép karbantartásakor a köszönhetően egyenesen ülhet. hátsó súly oldalsó részeit ki A VDS rendszerrel hatékonyan dolgozhat 12 lehet húzni. egyenetlen talajon is. 13

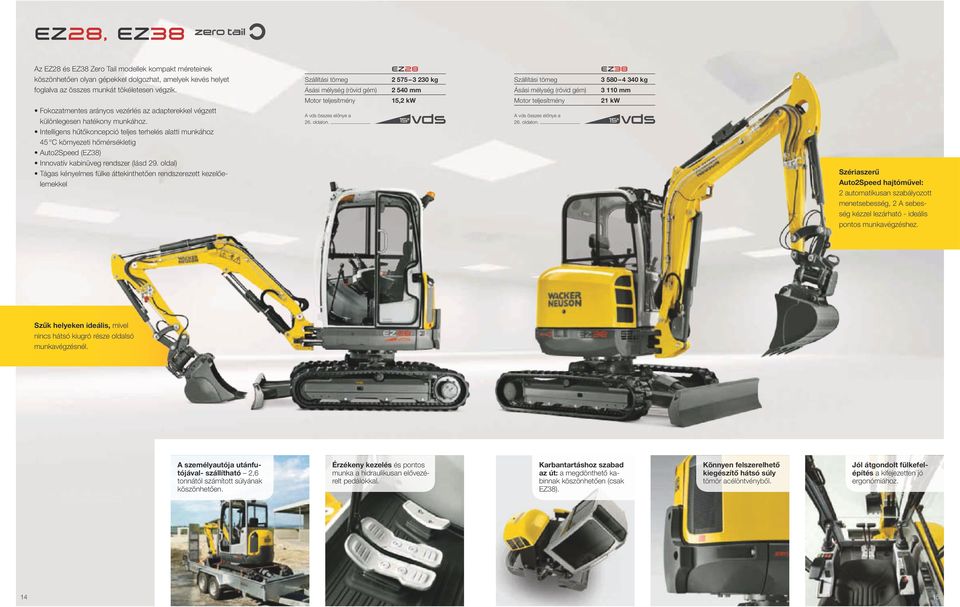

8 EZ28, EZ38 Az EZ28 és EZ38 Zero Tail modellek kompakt méreteinek köszönhetően olyan gépekkel dolgozhat, amelyek kevés helyet foglalva az összes munkát tökéletesen végzik. Fokozatmentes arányos vezérlés az adapterekkel végzett különlegesen hatékony munkához. Intelligens hűtőkoncepció teljes terhelés alatti munkához 45 C környezeti hőmérsékletig Auto2Speed (EZ38) Innovatív kabinüveg rendszer (lásd 29. oldal) Tágas kényelmes fülke áttekinthetően rendszerezett kezelőelemekkel A vds összes előnye a 26. oldalon. EZ kg mm 15,2 kw A vds összes előnye a 26. oldalon. EZ kg mm 21 kw Szériaszerű Auto2Speed hajtóművel: 2 automatikusan szabályozott menetsebesség, 2 A sebesség kézzel lezárható - ideális pontos munkavégzéshez. Szűk helyeken ideális, mivel nincs hátsó kiugró része oldalsó munkavégzésnél. A személyautója utánfutójával- szállítható 2,6 tonnától számított súlyának köszönhetően. Érzékeny kezelés és pontos munka a hidraulikusan elővezérelt pedálokkal. Karbantartáshoz szabad az út: a megdönthető kabinnak köszönhetően (csak EZ38). Könnyen felszerelhető kiegészítő hátsó súly tömör acélöntvényből. Jól átgondolt fülkefelépítés a kifejezetten jó ergonómiához

9 50Z3, 75Z3 Az 50Z3 és 75Z3 hidraulikus rendszere teljesítménytöbbletet termel és 100 százalékos teljesítményt biztosít akár 45 fokos környezeti hőmérsékletnél. Akár 5 kiegészítő vezérlőkör kapható A kiegészítő hidraulika és a 3. vezérlőkör kezelése joystikkal. Megdönthető fülke, tágas és jó áttekintést kínál Innovatív kabinüveg rendszer (lásd 29. oldal) Opcionálisan klímaberendezéssel és ellensúllyal 75Z kg 4039 mm 28,1 kw Szériaszerű Auto2Speed hajtóművel: 2 automatikusan szabályozott menetsebesség, 2 A sebesség kézzel lezárható ideális pontos munkavégzéshez. 18 % nagyobb állásbiztonság opcionális ellensúlyok 300 kg. 50Z kg mm 28,1 kw A vds összes előnye a 26. oldalon. Könnyű szerviz hozzáférés az oldalsó motornak és a nagy motorháztetőnek köszönhetően. Hátsó kiugró részek nélkül az utakon és városban végzett biztonságos munka érdekében. Sok munkát végez a nagy teljesítményű hidraulikának köszönhetően

10 6003, 8003 A Small-turn-Bagger 6003 és 8003 a legjobb fordulékonyságot kiváló stabilitással egyesítik. A csökkentett hátsó kiugró résznek köszönhetően ideális szűk helyeken. Akár 5 kiegészítő vezérlőkör segíti a különböző adapterek használatát és ezzel a magas kihasználtságot Nagy teljesítmény tartalék a hidraulika rendszerben, akár 45 C környezeti hőmérséklet mellett is Választhatóan tört- és monogémmel Masszív lengőkonzol nagy gém lengési szöggel (67 balra, 63 jobbra) Auto2Speed Kis hátsó kiugró rész az oldalra szerelt motornak köszönhetően Billenthető fülke Innovatív kabinüveg rendszer (lásd 29. oldal) kg mm 43,7 kw kg mm 43,7 kw Nagy gém-lengési szög messzeható munkavégzési sugárnak köszönhetően. Egyedülálló: 6-t-eszköz törhető gémmel. Kérésre: 8003 railway az ügyfél igényeinek megfelelő járószerkezettel a sínen végezhető munkálatokhoz. Opcionális törhető gém: nagyobb hatótávolság, ásási 18 mélység és kiöntési magasság. 19

11 14504 Élvezze a gyel egy 8 tonnás kotrógép méretét és fordulékonyságát és egy 15 tonnás gép teljesítményét. Teljesímény szabályozás egyedi szivattyúteljesítménnyel Kiegészítő hidraulikus vezérlőkör a kifejezetten erőteljes felépítményekhez Farmotoros és oldalt beszerelt hidraulikus vezérlőblokkal a zavartalan hátrafelé látáshoz a jobb oldalon Választható gumi-, acél vagy hibridlánc a rendkívül sokoldalú alkalmazáshoz Klímaberendezés szériában Innovatív kabinüveg rendszer (lásd 29. oldal) Egyedülálló: A 14 tonnás kompakt kotrógép lengő konzollal és tolólappal kg mm 74,9 kw Az acéllánc: kifejezetten hosszú életű és robusztus. A gumilánc: nagyon kényelmes alacsony zajkibocsátású és egyenetlen talajon nem hagy maga után károsodásokat. A hibridlánc: a gyorsan változó munkakörülményekhez tökéletes

12 6503 Szériában hátul felszerelt: a 6503 tolólap. Erős és megbízható: a 6503 igazi multifunkciós gép. Az összkerékhajtással és a többféle kivitelezéssel a 6503 mobil kotrógép számos alkalmazási lehetőséget biztosít - és a felhasználót erejével, sebességével és egyszerű kezelésével. Nagyméretű optimálisan beállított hidraulikarendszerrel Osztályában egyedülálló a törhető gémmel 3,9 méter ásási mélység Megdönthető fülke könnyű szerviz-hozzáféréshez Akár 5 kiegészítő vezérlőkörrel választható Innovatív kabinüveg rendszer (lásd 29. oldal) kg mm 43,7 kw High-Speed-meghajtás akár 30 km/h csúcssebességgel a helyváltoztatáshoz saját tengelye körül. Minden feladathoz megfelelő abroncs: Ballonabroncsozás a jó vontatáshoz......és ikerabroncsozás stabil közúti menethez

13 EW100 Intuitív kezelés: a jog- dial-rendszerrel az összes központi funkciót közvetlenül szabályozhatja. Mindig optimális munkamód: válasszon az ECO-, HIvagy LOW-mód között. 40 km/h sebességgel az EW100 a leggyorsabb 10-tonnás mobil kotrógép az osztályában. Ezen kívül meggyőző a kis fogyasztással és a felhasználóbarát funkciókkal. Tier IVi-motorral Maximális csatlakozási lehetőségek akár 5 kiegészítő vezérlőkörrel, ebből 3 egyenként beállítható Megdönthető fülke könnyű szerviz-hozzáféréshez 3 kormányzási móddal kifejezetten fordulékony: első kerék kormányzás, összkerékmeghajtás, kutyamenet Innovatív kabinüveg rendszer (lásd 29. oldal) Különböző letalpalási lehetőségek választhatók 40 km/h LEGGYORSABB 10-t-MOBIL- KOTRÓGÉP EW kg 4000 mm 86 kw Különösen kezelőbarát, mivel csak egy pedálja van a közúti közlekedéshez és a munkavégzési módhoz is. Gyorsabb karbantartás és hibakeresés a praktikus diagnózis eszköznek köszönhetően. Alacsony fogyasztású munkák és nagy üzemanyag-megtakarítás ECO üzemmódban. Az előnyei számokban * az előző modellekhez képest + 15 % Teljesítmény * ** 20 km/h sebességnél Akár 20 % Fogyasztás * Akár + 30 % Vonóerő ** 24 25

14 Fokozatmentes felső felépítmény billenés Függőleges kotrómunkák, könnyen elvégezhetőek: az egyedülálló Wacker Neuson VDS-rendszerrel csökkentheti az ásási időt és akár 25%-kal csökkenti a ráfordított költségeket is. A felső felépítmény fokozatmentes dőlése 15 -ban akár 27 fokos emelkedőket is kiegyenlít. A VDS rendszer a következő modelleknél elérhető: ET18, ET20, ET24, EZ28, 3503, EZ38, 50Z3 Csökkentse a géplopás veszélyét a megbízható GPS-helymeghatározó telematikus rendszerünkkel. A Geofence technológia segítségével behatárolhatja gépének munkavégzési területét, s azonnal értesítést kap, amint a gép elhagyja a kijelölt területet. Kiszállás nélkül, kevesebb, mint 30 másodperc alatt kicserélheti az adaptereket a hidraulikus gyorscsatlakozó Easy Lock rendszerrel a munkavégzés zavartalan és rendkívül rugalmas. Telematic az összes kotrógéphez választható Felszerelhető eszköz 30 másodperc alatt. 1 Nagyobb termelékenység, jobb hatékonyság Akár 25 százalékos anyag- és időmegtakarítás a markolásnál és az visszatöltésnél. * Akár 20 %-kal nagyobb stabilitás. * 360 -ban maximális munkavégzési erő. Biztonságos ülőhelyzet, könnyű munkavégzés. 10 év garancia a billenőkonzolra és a csapágyakra. (Ha a szakszerű és rendszeres karbantartást bizonyítani tudja.) Megbízható és biztonságos 100 % megbízható helymeghatározás GPS-szel Éjszaka és hétvégén ideális SMS-sel vagy lel riasztja, ha a gép elhagyja a meghatározott területet Ilyen egyszerű minden irányban felszerelni! 2 * 15 dőlésnél 3 MEGTAKARÍTÁS 100 m³-enként akár 25 % csak a talajkiemelésnek köszönhetően! A kiemelt mennyiség jelentősen csökken. VDS-rendszer nélkül A2 A1 VDS-rendszerrel Szükséges talajkiemelés: A1 x hossz 0,75 x 100 = 75 m 3 Hatékony flottakezelés a valós idejű ellenőrzésnek köszönhetően. Maximális rugalmasság a kotrógépeknél Növeli a termelékenységet Hidraulika, Easy Lock és adapterek 100%-ban kompatibilisek Költséges és drága átszerelési munkálatok nélkül, gyárilag rendelhető Az idő és a személyzet jelentősen csökkenthető Szükséges talajkiemelés: (A1 + A2) x hossz Szükséges talajkiemelés A1 + A2 (0,75 + 0,25) x 100 Kiemelés VDS rendszer = 100 m 3 nélkül 26 27

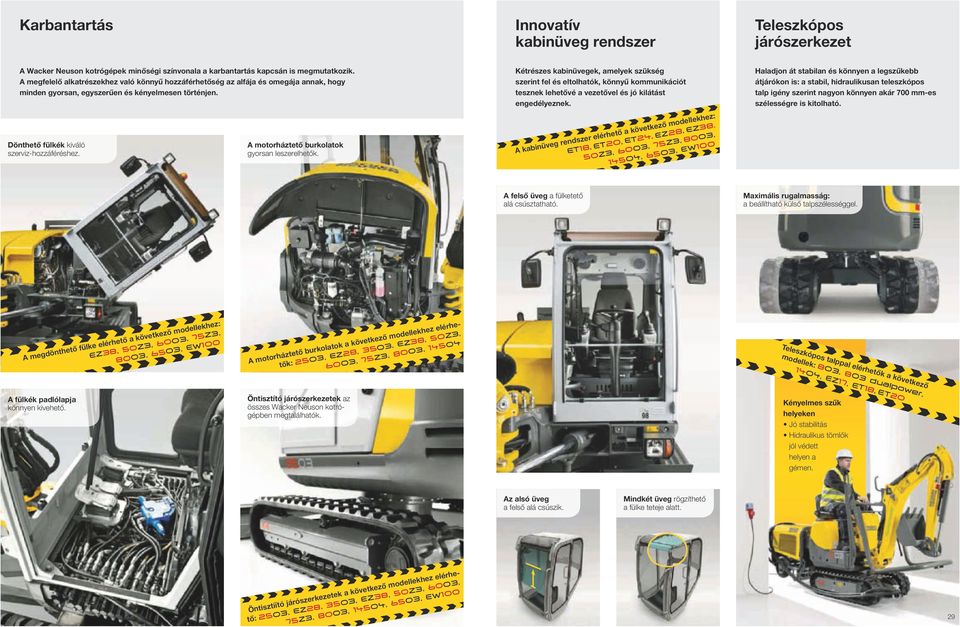

15 Karbantartás Innovatív kabinüveg rendszer Teleszkópos járószerkezet A Wacker Neuson kotrógépek minőségi színvonala a karbantartás kapcsán is megmutatkozik. A megfelelő alkatrészekhez való könnyű hozzáférhetőség az alfája és omegája annak, hogy minden gyorsan, egyszerűen és kényelmesen történjen. Dönthető fülkék kiváló szerviz-hozzáféréshez. A motorháztető burkolatok gyorsan leszerelhetők. Kétrészes kabinüvegek, amelyek szükség szerint fel és eltolhatók, könnyű kommunikációt tesznek lehetővé a vezetővel és jó kilátást engedélyeznek. A kabinüveg rendszer elérhető a következő modellekhez: ET18, ET20, ET24, EZ28, EZ38, 50Z3, 6003, 75Z3, 8003, 14504, 6503, EW100 A felső üveg a fülketető alá csúsztatható. Haladjon át stabilan és könnyen a legszűkebb átjárókon is: a stabil, hidraulikusan teleszkópos talp igény szerint nagyon könnyen akár 700 mm-es szélességre is kitolható. Maximális rugalmasság: a beállítható külső talpszélességgel. A megdönthető fülke elérhető a következő modellekhez: EZ38, 50Z3, 6003, 75Z3, 8003, 6503, EW100 A motorháztető burkolatok a következő modellekhez elérhetők: 2503, EZ28, 3503, EZ38, 50Z3, 6003, 75Z3, 8003, Teleszkópos talppal elérhetők a következő modellek: 803, 803 dualpower, 1404, EZ17, ET18, ET20 A fülkék padlólapja könnyen kivehető. Öntisztító járószerkezetek az összes Wacker Neuson kotrógépben megtalálhatók. Kényelmes szűk helyeken Jó stabilitás Hidraulikus tömlők jól védett helyen a gémen. Az alsó üveg a felső alá csúszik. Mindkét üveg rögzíthető a fülke teteje alatt. 28 Öntisztíító járószerkezetek a következő modellekhez elérhető: 2503, EZ28, 3503, EZ38, 50Z3, 6003, 75Z3, 8003, 14504, 6503, EW100 29

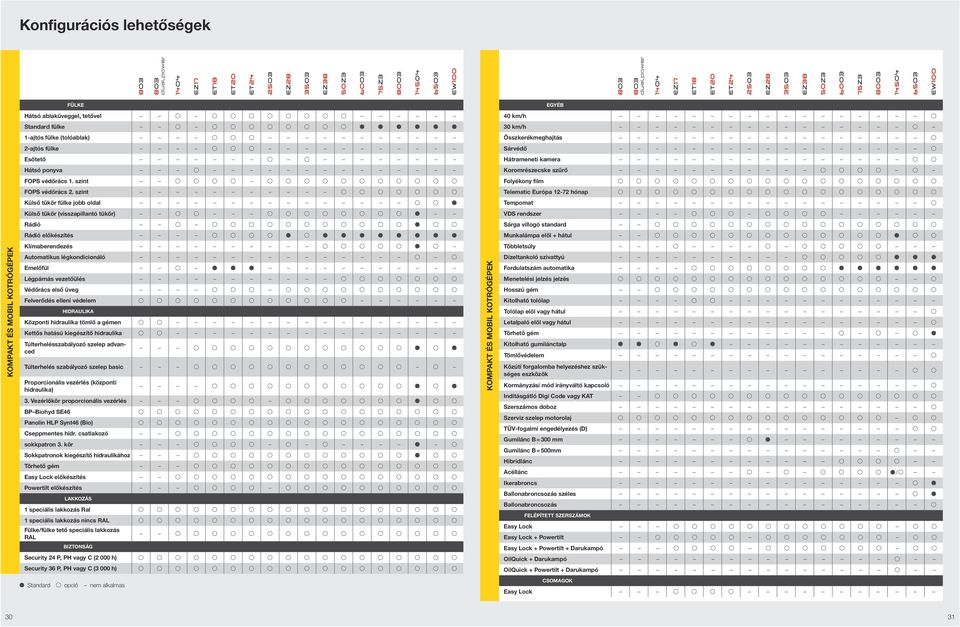

16 Konfigurációs lehetőségek dualpower 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z Z EW dualpower 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z Z EW100 FÜLKE EGYÉB Hátsó ablaküveggel, tetővel 40 km/h Standard fülke 30 km/h 1-ajtós fülke (tolóablak) Összkerékmeghajtás 2-ajtós fülke Sárvédő Esőtető Hátrameneti kamera Hátsó ponyva Koromrészecske szűrő FOPS védőrács 1. szint Folyékony film FOPS védőrács 2. szint Telematic Európa hónap Külső tükör fülke jobb oldal Tempomat Külső tükör (visszapillantó tükör) VDS rendszer Rádió Sárga villogó standard Rádió előkészítés Munkalámpa elöl + hátul KOMPAKT ÉS MOBIL KOTRÓGÉPEK Klímaberendezés Automatikus légkondicionáló Emelőfül Légpárnás vezetőülés Védőrács első üveg Felverődés elleni védelem HIDRAULIKA Központi hidraulika tömlő a gémen Kettős hatású kiegészítő hidraulika Túlterhelésszabályozó szelep advanced Túlterhelés szabályozó szelep basic Proporcionális vezérlés (központi hidraulika) 3. Vezérlőkör proporcionális vezérlés BP Biohyd SE46 Panolin HLP Synt46 (Bio) Cseppmentes hidr. csatlakozó sokkpatron 3. kör Sokkpatronok kiegészítő hidraulikához Törhető gém Easy Lock előkészítés Powertilt előkészítés LAKKOZÁS 1 speciális lakkozás Ral 1 speciális lakkozás nincs RAL Fülke/fülke tető speciális lakkozás RAL KOMPAKT ÉS MOBIL KOTRÓGÉPEK Többletsúly Dízeltankoló szivattyú Fordulatszám automatika Menetelési jelzés jelzés Hosszú gém Kitolható tolólap Tolólap elöl vagy hátul Letalpaló elöl vagy hátul Törhető gém Kitolható gumilánctalp Tömlővédelem Közúti forgalomba helyezéshez szükséges eszközök Kormányzási mód irányváltó kapcsoló Indításgátló Digi Code vagy KAT Szerszámos doboz Szerviz szelep motorolaj TÜV-fogalmi engedélyezés (D) Gumilánc B = 300 mm Gumilánc B = 500mm Hibridlánc Acéllánc / Ikerabroncs Ballonabroncsozás széles Ballonabroncsozás FELÉPÍTETT SZERSZÁMOK Easy Lock Easy Lock + Powertilt BIZTONSÁG Security 24 P, PH vagy C (2 000 h) Security 36 P, PH vagy C (3 000 h) Easy Lock + Powertilt + Darukampó OilQuick + Darukampó OilQuick + Powertilt + Darukampó Standard opció nem alkalmas CSOMAGOK Easy Lock 30 31

17 Méretek dualpower 1404 EZ17 ET18 ET20 ET EZ EZ38 50Z Z EW100 MÉRETEK EGYSÉG A Magasság mm B1 B2 D1 Járószerkezet szélessége öszszehúzva Járószerkezet szélessége széttolt állapotban (csak szélesíthető járószerkezet) Max. ásási mélység (rövid gém) mm * mm mm *** *** *** *** D2 Max. ásási mélység (hosszított gém) mm *** *** *** *** G1 Max. kiöntési magasság (rövid gém) mm *** *** *** *** KOMPAKT ÉS MOBIL KOTRÓGÉPEK G2 H1 H2 K1 K2 P P Max. kiöntési magasság (hosszított gém) Max. hatótávolság a talajon (rövid gém) Max. hatótávolság a talajon (hosszított gém) Max. ásási sugár (rövid gém) Max. ásási sugár (hosszított gém) Tolólap maximális lenyomása (rövid) Tolólap maximális lenyomása (hosszú) mm mm mm mm mm *** *** *** *** *** *** *** *** *** *** *** *** *** *** *** mm mm R1 Min. hátsó lengő sugár mm S S W1 W3 Járószerkezet hossz összesen (standard járószerkezet) Járószerkezet hossz összesen (teleszkópos járószerkezet) Max. kilengési szög gémrendszer jobbra Max. kilengési szög gémrendszer balra mm mm X Lánc-, kerék szélesség mm * / 530 ** Y1 Tolólap szélesség mm Y2 Tolólap szélessége szélesítővel (csak teleszkópos járószerkezettel) mm További adatokat a következő oldalon találhat: * Ikerabroncsok ** Ballon-abroncsok *** törhető gémmel 32 33

18 Műszaki adatok EZ17 ET18 ET20 ET EZ EZ38 50Z Z EW100 dualpower ÁLTALÁNOS EGYSÉG Szállítási súly * kg Üzemi tömeg kg Max. szakítóerő kn az ISO 6015 szabvány szerint 4,5 4,5 7,85 8,39 11,59 13,08 15,62 13,52 16,61 21,97 23,31 27,71 29,08 37,05 40,51 72,12 31,5 / 27,8 Mono: 25,8 / 23,1 Beállító: 40,34 / 36,34 Max. felszakító erő MOTOR kn az ISO 6015 szabvány szerint EGYSÉG 8,9 8,9 15,31 18,76 18,57 18,99 21,96 22,5 27,66 37,25 35,16 38,06 44,02 52,1 60,15 102,39 44,3 60,15 Modell 3TNV70 3TNV70 3TNV76 3TNV76 3TNV76 3TNV76 3TNV76 3TNV88 3TNV76 4TNV88 3TNV88 4TNV88 4TNV98 4TNV98 4TNV98 TCD2012-L04 4TNV98-VNS Perkins 854 KOMPAKT ÉS MOBIL KOTRÓGÉPEK Építési mód Lökettérfogat cm³ Névleges fordulatszám ford/perc az ISO kw / PS szerint 9,6 /13 9,6 /13 13,2 /17,9 13,4 /18,2 13,4 /18,2 13,4 /18,2 13,4 /18,2 19,2 / 26,1 15,2 / 20,7 23,7/ 32,2 21/ 28,6 28,1/ 38,2 43,7/ 58,5 43,7/ 58,5 43,7/ 58,5 74,9 / 101,8 43,7/ 58,5 86 / 116 Üzemanyagtartály méret l , HIDRAULIKA EGYSÉG Szivattyúk 2 fogaskerékszivattyú 2 fogaskerékszivattyú Fogaskerékszivattyú LUDV beállítható szivattyúval Duplabeállítószivattyú 2 fogaskerékszivattyúval Duplabeállítószivattyú 2 fogaskerékszivattyúval Duplabeállítószivattyú 2 fogaskerékszivattyúval Duplabeállítóés fogaskerékszivattyú Duplabeállítóés fogaskerékszivattyú 4-hengeres Duplabeállítóés fogaskerékszivattyú Duplabeállítóés fogaskerékszivattyú 4-hengeres Duplabeállítóés duplafogaskerékszivattyú 4-hengeres Duplabeállítóés duplafogaskerékszivattyú 4-hengeres Duplabeállítóés fogaskerékszivattyú 4-hengeres Duplabeállítóés duplafogaskerékszivattyú 4-hengeres turbó-dízel motor töltőlevegőhűtéssel 2 beállító szivattyú, 2 fogaskerék 4-hengeres Duplabeállító- és fogaskerékszivattyú 4-hengeres turbó-dízel motor 1-szivattyús Load Sensing Max. szállítóteljesítmény l/min 11,4 + 11,4 11,4 + 11, ,6 47, ,4 47, ,4 52,2 + 19,4 + 6,4 28,5 + 28, x 30,5 + 21,2 + 7,2 44,5 + 44,5 + 25,1 2 x ,3 + 11,3 2 x ,4 + 11,7 2 x 59,6 + 44,7 + 9,6 73,3 + 73,3 + 62,7 2 x 76,6 + 2 x 34,1 2 x , x 64, ,3 180 Üzemi nyomás a munka és menetelő hidraulikához bar / / 440 Üzemi nyomás forgó rész bar FUTÓMŰ EGYSÉG Lánc szélesség mm Talajtól való távolság mm Menetsebesség km/h 1,8 1,8 2,5 4,8 5,3 4,1 4 4,4 3,8 5,5 4,6 4,6 4,7 5 5,2 5,1 akár 30-ig akár 40-ig Max. kapaszkodóképesség (%) ZAJSZINT KIBOCSÁTÁS Hangnyomásszint (LWA) Hangnyomás-szint (LPA) * alapgép + 10 % üzemanyag tartály tartalom EGYSÉG dba a 2000/14/EK szabvány szerint dba az ISO 6394 szabvány szerint

19 Minden a projektje érdekében. A Wacker Neuson teljes megoldás ajánlatot kínál a nagyteljesítményű minőségi termékek közül olyan szolgáltatásokkal, amelyek minden helyzetben segítik. betontechnika talajtömörítés bontástechnika ellátástechnika klíma technika anyagmozgatás finanszírozás szerviz és pótalkatrészek bérlet használt gépek karbantartás WN /2014 HU
