lassicline HOMLOKRAKODÓ A NAGY EREJŰ MINDENTUDÓ!

Átírás

1 lassicline HOMLOKRAKODÓ A NAGY EREJŰ MINDENTUDÓ!

2 MINDEN ESETBEN STOLL A ClassicLine széles körben alkalmazható nyolc különböző változatban: A 5 és 0 LE közötti traktorokhoz illő homlokrakodók könnyen és megbízhatóan kezelhetők, ehhez a STOLL, mint mindig, biztosítja az Ön igényeinek megfelelő munkaeszközöket! Mivel a ClassicLine termékcsalád homlokrakodói más termékekkel összehasonlítva nagyon kis súlyúak, dombos terepen különösen jól teljesítenek, továbbá különféle típusú használt traktorhoz is illenek mert a STOLL tisztában van a következőkkel: sok családi vállalkozás és részmunkaidőben dolgozó gazda örül annak, ha a bevált traktorjához új homlokrakodós megoldásokat talál!» A ClassicLine a használt traktorok csattanója. Kis súlyú. Nagyon jó teljesítményadatok jellemzik. Számtalan alkalmazási lehetőséget kínál. Formatervezett a dizájnja. Nagyon jó ár-érték arány mellett kapható. «A ClassicLine előnyei: egy igazi STOLL optimális ár-érték aránnyal. A ügyfelek kérésére a STOLL mérnökei ezzel a termékcsaláddal olyan funkcionális és rugalmasan alkalmazható termékeket fejlesztettek ki, amelyek ráadásul külsőleg is jól mutatnak.

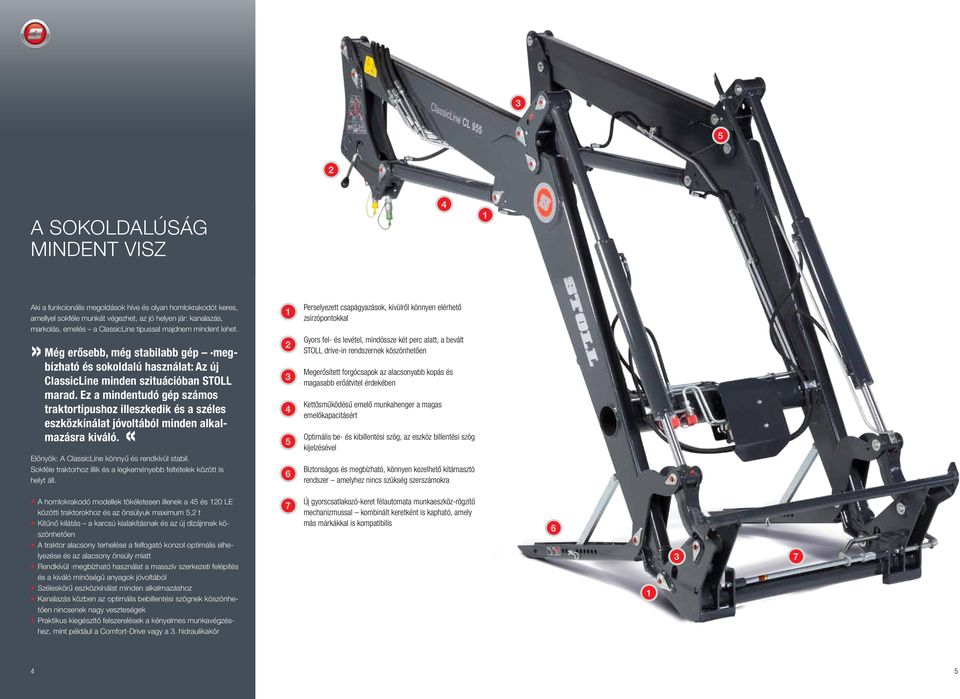

3 5 A SOKOLDALÚSÁG MINDENT VISZ Aki a funkcionális megoldások híve és olyan homlokrakodót keres, amellyel sokféle munkát végezhet, az jó helyen jár: kanalazás, markolás, emelés a ClassicLine típussal majdnem mindent lehet.» Még erősebb, még stabilabb gép megbízható és sokoldalú használat: Az új ClassicLine minden szituációban STOLL marad. Ez a mindentudó gép számos traktortípushoz illeszkedik és a széles eszközkínálat jóvoltából minden alkalmazásra kiváló. «Előnyök: A ClassicLine könnyű és rendkívül stabil. Sokféle traktorhoz illik és a legkeményebb feltételek között is helyt áll. 5 6 Perselyezett csapágyazások, kívülről könnyen elérhető zsírzópontokkal Gyors fel- és levétel, mindössze két perc alatt, a bevált STOLL drive-in rendszernek köszönhetően Megerősített forgócsapok az alacsonyabb kopás és magasabb erőátvitel érdekében Kettősműködésű emelő munkahenger a magas emelőkapacitásért Optimális be- és kibillentési szög, az eszköz billentési szög kijelzésével Biztonságos és megbízható, könnyen kezelhető kitámasztó rendszer amelyhez nincs szükség szerszámokra A homlokrakodó modellek tökéletesen illenek a 5 és 0 LE közötti traktorokhoz és az önsúlyuk maximum 5, t Kitűnő kilátás a karcsú kialakításnak és az új dizájnnak köszönhetően A traktor alacsony terhelése a felfogató konzol optimális elhelyezése és az alacsony önsúly miatt Rendkívül megbízható használat a masszív szerkezeti felépítés és a kiváló minőségű anyagok jóvoltából Széleskörű eszközkínálat minden alkalmazáshoz Kanalazás közben az optimális bebillentési szögnek köszönhetően nincsenek nagy veszteségek Praktikus kiegészítő felszerelések a kényelmes munkavégzéshez, mint például a Comfort-Drive vagy a. hidraulikakör 7 Új gyorscsatlakozó-keret félautomata munkaeszköz-rögzítő mechanizmussal kombinált keretként is kapható, amely más márkákkal is kompatibilis 6 7 5

4 0 ÉVE ÚTTÖRŐ A PIACON A STOLL DRIVE-IN RENDSZERE Soha ne változtass a győztes csapaton! A járművezetők kerek három évtizede szerelhetik fel traktorjukra kényelmesen a STOLL homlokrakodót a Drive_In funkció segítségével. Azóta szándékosan nem módosítottuk a drive-in rendszert. Az előny: Két perc alatt üzemkész: Egy új homlokrakodó akár 0 éves konzolhoz is illeszkedik. A szeresen bevált rendszer a STOLL találmánya ma a homlokrakodók alapvető felszerelései közé tartozik. A mindennapi használat nélkülözhetetlen eszköze.» Egy pillanat alatt el lehet intézni: A szerszámok nélkül kezelhető támasztólábak és a Hydro-Fix-el működtetett hidraulika csatlakozás segítségével a STOLL homlokrakodót néhány egyszerű mozdulattal fel- és le lehet szerelni a traktorra/traktorról «A behajtás során a homlokrakodó a felfogató konzol fölé csúszik, amíg a reteszcsap eléri a csúszósín felső végét. A Hydro-Fix rendszer segítségével a hidraulikavezetékeket egyszerre lehet a traktorhoz csatlakoztatni. A homlokrakodót kissé meg kell emelni, hogy a reteszcsapot a csúszósín fogóhorgaira lehessen rögzíteni. A homlokrakodó biztonságos rögzítéséhez a felfogató konzolra a rögzítőkart lefelé kell nyomni. Végül tovább kell emelni a homlokrakodót. A támasztólábakat szerszám nélkül lehet fel- és lehajtani. 6 7

5 HEPEHUPÁS UTAKON KÍMÉLETES ÜLÉS A NYEREGBEN A COMFORT-DRIVE JÓVOLTÁBÓL Kényelmes vezetés egyenetlen terepen is a Comfort-Drive lengéscsillapító rendszernek köszönhetően Legyen szó közutakról vagy mezőkről: Mindenütt, ahol egyenetlen a talaj, használni lehet a Comfort-Drive rendszert. Ez a kiegészítő funkció csökkenti a rakodó és a munkaeszköz rázkódását és ezáltal kíméli a járművet. A járművezető háta is hálás le Jó tudni: Mivel az itt alkalmazott hidroakkumulátor közvetlen a gémszerkezetbe van építve, semmi sem zavarja a kilátást. A konklúzió: A Comfort-Drive a STOLL magas szintű megoldása. Hogy működik a Comfort-Drive? A homlokrakodó gémszerkezete alatt van egy nitrogén akkumulátor. Ez egyrészt olajjal, másrészt nitrogénnel van töltve. A menet közben fellépő rázkódásokat ez az alegység csillapítja azzal, hogy a nitrogén kitágul és kiszorítja az olajat. Az előny: Napi használat közben a Comfort-Drive rendkívül stabil és hatékony. Nitrogén gázpalack Elzárócsap Rakodógém Behajtó oszlop A Comfort-Drive biztonságosan van felszerelve a behajtó oszlop és a rakodógém között. Egy elzárócsappal be- és kikapcsolható.» Ez a kiegészítő funkció csökkenti a rakodó és a munkaeszköz rázkódását és ezáltal kíméli a járművet. A járművezető háta is hálás le«8 9

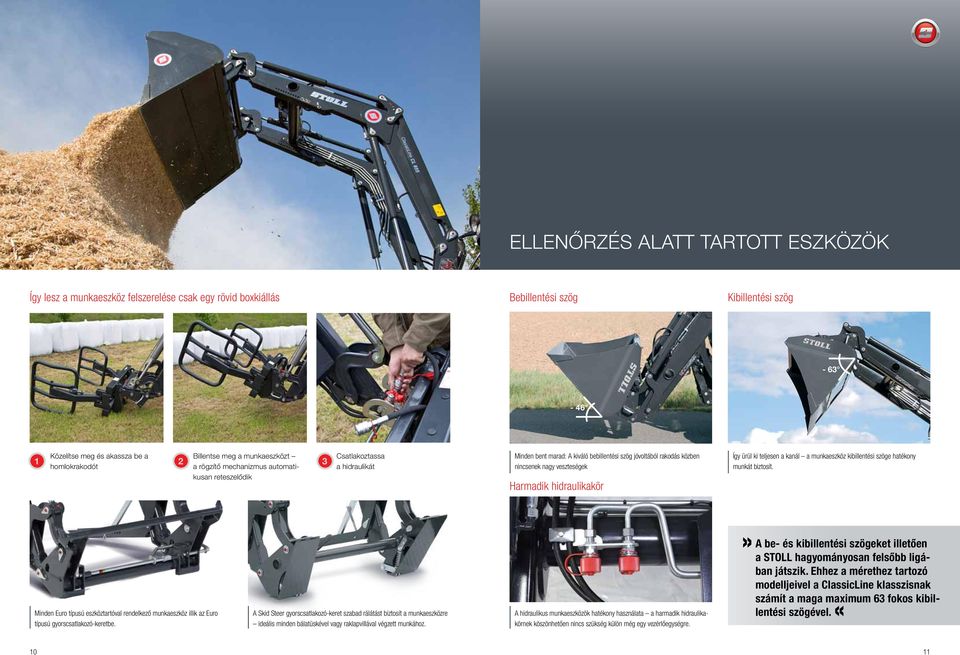

6 ELLENŐRZÉS ALATT TARTOTT ESZKÖZÖK Így lesz a munkaeszköz felszerelése csak egy rövid boxkiállás Bebillentési szög Kibillentési szög Közelítse meg és akassza be a homlokrakodót Billentse meg a munkaeszközt a rögzítő mechanizmus automatikusan reteszelődik Csatlakoztassa a hidraulikát Minden bent marad: A kiváló bebillentési szög jóvoltából rakodás közben nincsenek nagy veszteségek Harmadik hidraulikakör Így ürül ki teljesen a kanál a munkaeszköz kibillentési szöge hatékony munkát biztosít. Minden Euro típusú eszköztartóval rendelkező munkaeszköz illik az Euro típusú gyorscsatlakozó-keretbe. A Skid Steer gyorscsatlakozó-keret szabad rálátást biztosít a munkaeszközre ideális minden bálatüskével vagy raklapvillával végzett munkához. A hidraulikus munkaeszközök hatékony használata a harmadik hidraulikakörnek köszönhetően nincs szükség külön még egy vezérlőegységre.» A be- és kibillentési szögeket illetően a STOLL hagyományosan felsőbb ligában játszik. Ehhez a mérethez tartozó modelljeivel a ClassicLine klasszisnak számít a maga maximum 6 fokos kibillentési szögével. «0

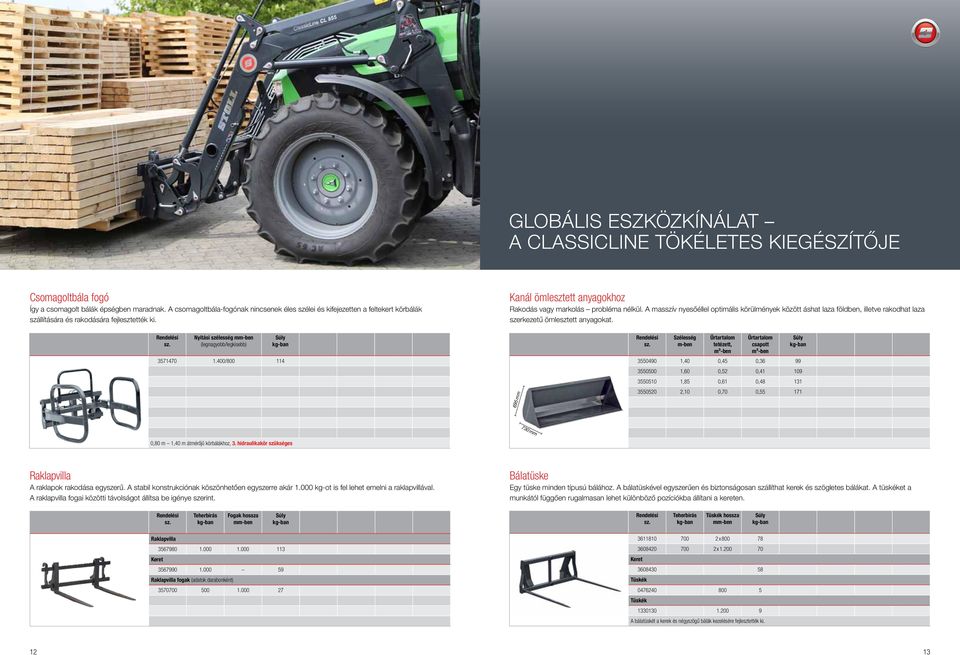

7 70 mm GLOBÁLIS ESZKÖZKÍNÁLAT a ClassicLine tökéletes kiegészítője Csomagoltbála fogó Így a csomagolt bálák épségben maradnak. A csomagoltbála-fogónak nincsenek éles szélei és kifejezetten a feltekert körbálák szállítására és rakodására fejlesztették ki. Kanál ömlesztett anyagokhoz Rakodás vagy markolás probléma nélkül. A masszív nyesőéllel optimális körülmények között áshat laza földben, illetve rakodhat laza szerkezetű ömlesztett anyagokat. Rendelési Nyitási szélesség mm-ben (legnagyobb/legkisebb) Súly / mm Rendelési Szélesség m-ben Űrtartalom tetézett, m³-ben Űrtartalom csapott m³-ben Súly 55090,0 0,5 0, ,60 0,5 0, ,85 0,6 0, ,0 0,70 0,55 7 0,80 m,0 m átmérőjű körbálákhoz,. hidraulikakör szükséges Raklapvilla A raklapok rakodása egyszerű. A stabil konstrukciónak köszönhetően egyszerre akár.000 kg-ot is fel lehet emelni a raklapvillával. A raklapvilla fogai közötti távolságot állítsa be igénye szerint. Bálatüske Egy tüske minden típusú bálához. A bálatüskével egyszerűen és biztonságosan szállíthat kerek és szögletes bálákat. A tüskéket a munkától függően rugalmasan lehet különböző pozíciókba állítani a kereten. Rendelési Teherbírás Fogak hossza mm-ben Súly Rendelési Teherbírás Tüskék hossza mm-ben Súly Raklapvilla Keret Raklapvilla fogak (adatok darabonként) x x Keret Tüskék Tüskék A bálatüskét a kerek és négyszögű bálák kezelésére fejlesztették ki.

8 A TECHNIKA MEGSZÁLLOTTJA? MINDEN ADAT PILLANATOK ALATT! CL-P gémszerkezet mechanikus párhuzamvezetéssel CL-H gémszerkezet párhuzamvezetés nélkül ClassicLine CL 655 CL 755 / CL 755. CL 855 / CL 855. CL 955 / CL 955. Típus P H P H P H P H Alkalmas a következő teljesítményű traktorokhoz (kw / LE) Emelőerő az eszközforgócsapnál Emelőerő (kanál) 00 mm-re az eszközforgócsaptól Emelőerő (raklap) 900 mm-re a forgócsaptól lent fent lent fent lent fent Q Q N N M M kw LE dan dan dan Kiszakítási erő 900 mm-re a forgócsaptól R dan Maximális emelési magasság az eszközforgócsapnál H mm Munkaeszköz Sorozat Rendelési Szélesség m-ben Kanál ömlesztett anyagokhoz Global 55090,0 CL 655 P / H CL 755 P / H CL 855 P / H CL 955 P / H Kanál ömlesztett anyagokhoz Global ,60 Kanál ömlesztett anyagokhoz Global 55050,85 Kanál ömlesztett anyagokhoz Global 55050,0 Bálatüske Global Csomagolt körbálafogó Global 5770 Nagybála villa Global Raklapvilla Global Átemelési magasság L mm Kibillentési magasság A mm Kibillentési távolság W mm Földnyesési mélység S mm Gémszerkezet forgócsapja B mm Bebillentési szög lent X fok 6 6 Kibillentési szög fent Z fok Szivattyúkapacitás l / perc Emelési idő másodperc 5 5 Eszközbebillentési idő lent másodperc,5,5,5,5 Eszközkibillentési idő fent másodperc,7,7,7,7 Súly, rakodógém munkaeszköz nélkül kg H = párhuzamos vezetés nélküli homlokrakodó, P = mechanikus párhuzamos vezetéses homlokrakodó ClassicLine homlokrakodó: 5-90 kw-os (5-0 LE), és 5, t saját súlyú vontatókhoz. M Gémszerkezet típus Gémszerkezet típus 655/755/855/955 Standard gémszerkezet (96 mm széles gémszerkezet) 755./855./955. Széles gémszerkezet (00 mm széles gémszerkezet) M 5

9 A módosítások joga fenntartva. A képek részben extra felszereltséget ábrázolnak. Wilhelm Stoll Maschinenfabrik GmbH Bahnhofstr. 868 Lengede Telefon: +9 (0) 5 / 0-0 Fax: +9 (0) 5 / csc-teamsales@stoll-germany.com Internet: STOLL elérhetősége a web-en: Lájkolja STOLL-t a Facebook-on és kövessen minket az Instagramon és a YouTube-on P 569-HU Printed in Germany Imprimé en Allemagne STO STOLL ClassicLine Broschüre
