1 Pöttinger SYNKRO Két- és háromgerendelyes kultivátor

2 SYNKRO A föld az élet... A talajmegmunkálás klasszikus eszköze a talajlazító. A visszamaradt növényi részek felszíni bekeverése növeli a talaj termékenységét, javítja a vízháztartást és véd az erózióval szemben. Az idő és a költségek megtakarítása a talajmegmunkálás két legfontosabb kívánalma közé tartozik. A két- vagy háromgerendelyes SYNKRO talajlazító a sokoldalú hengerekkel ideális körülményeket teremt a csalánfélék, gabona és köztes termés számára. Mindkét SYNKRO sorozat úgy lett fejlesztve, hogy mind a sekély, mind a mély megmunkáláshoz (30 cm-ig) alkalmas. 2

3 Oldal SYNKRO 1000 / 1000 S széria Kétgerendelyes függesztett kultivátorok 4 7 A talaj egészségének megőrzése a gazdálkodó legfontosabb feladata. SYNKRO 1003 / 1003 K / 1003 T széria Háromgerendelyes függesztett kultivátorok 8 17 SYNKRO Serie 1003 T Vontatott háromgerendelyes kultivátorok Elmunkálók Műszaki adatok / Kiviteli variációk

4 SYNKRO SYNKRO 1000 / 1000 S széria Kétgerendelyes kultivátorok A betakarítás után sekélyen kell bedolgozni a szármaradványokat, hogy a rothadás korán elkezdődhessen. Ez a szalma és föld alkotta keverék optimális életfeltételeket teremt az élő talaj számára. A Pöttinger kultivátor a korszerű tarlóhántáshoz lett kifejlesztve. A sekély művelés és intenzív keverés kompakt eszköze. Könnyen húzható, kétgerendelyes kultivátorok rövid, kompakt kivitelben könnyebb erőgépek és kevesebb vonóerővel rendelkező erőgépek számára. A 43 cm kapanyomtávolság és a 82 cm vázmagasság zavartalan munkavégzést szavatol. SYNKRO S 3000 S 4700 SH Munkaszélesség 2,60 m 3,0 m 2,60 m 3,0 m 4,70 m Kések száma Vázvastagság 80 x 80 mm 80 x 80 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm Homorú tárcsa Szállítási szélesség 2,60 m 3,0 m 2,60 m 3,0 m 3,0 m Minden adat tájékoztató jellegű 4

5 Robosztus felépítmény A SYNKRO 1000-es sorozat egy alapvázzal, két kapasorral és különböző hengerek számára szolgáló tartóval van kialakítva. A váz nehéz viszonyok közötti tartós igénybevételre lett kialakítva. SYNKRO 4700 SH hidraulikus felhajtással. 100 x 100 mm-es csőváz az 1000 S-es szériánál, és 80 x 80 mm-es az 1000-es szériánál. 43 cm-es osztási távolság, 75 és 82 cm-es gerendely távolság. A keretmagasság (1000-nél 75 cm) mindig akadálymentes munkát garantál. A homorú tárcsák a talaj felületét a kapák után egyenletesen simítják el. Az 1000 / 1000 S-es széria a 43 cm-es osztás távolságnak köszönhetően alacsony húzóerőt igényel és a kétgerendelyes forma miatt a súlypont a traktorhoz közel kerül könnyebb kiemelés. 5

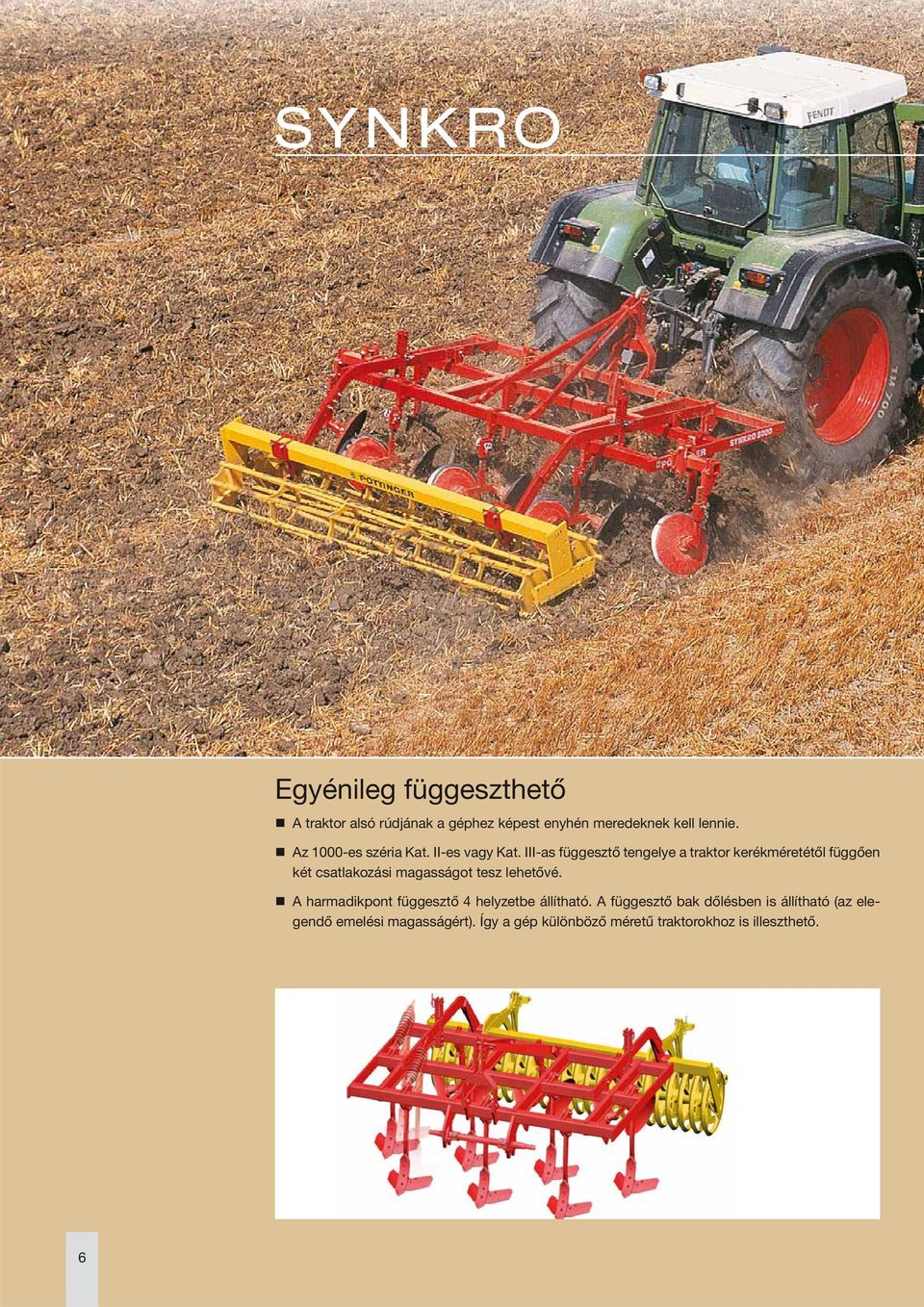

6 SYNKRO Egyénileg függeszthető A traktor alsó rúdjának a géphez képest enyhén meredeknek kell lennie. Az 1000-es széria Kat. II-es vagy Kat. III-as függesztő tengelye a traktor kerékméretétől függően két csatlakozási magasságot tesz lehetővé. A harmadikpont függesztő 4 helyzetbe állítható. A függesztő bak dőlésben is állítható (az elegendő emelési magasságért). Így a gép különböző méretű traktorokhoz is illeszthető. 6

7 Kétgerendelyes kultivátorok 1000 / 1000 S / SH széria A SYNKRO függesztő bak dőlése is állítható. Ez ideális illesztést tesz lehetővé. Ez az optimalizált geometria jobb szabadmagasságot tesz lehetővé kanyarodáskor és szállítás esetén. Kapák és kapahegyek A 43 cm-es osztás távolság egyedi csoroszlyaformát követel. A Pöttinger az osztott szárnyas csoroszlyát szárnyas kapával kombinálja. A felszíni megmunkálás esetén a lapos csoroszlya kettős szív alakú csoroszlya kombinációja javasolt. A cserélhető szárnyas kapa jobb anyagkihasználást tesz lehetővé. A szárny és a véső 10 mm vastag és edzett. A befelé forduló keskeny (határoló) csoroszlya a földet befelé fordítja és így megakadályozza az oldalsó buckaképződést. Kapa dőlésállítás A különböző fokozatoknak köszönhetően száraz, kemény talajon sincs probléma nél háromszoros Túlterhelés biztosításnál kétszeres Homorú tárcsa A homorú tárcsák egy extra gerendelyre vannak rögzítve és páronként egymástól függetlenül állíthatók. 7

8 SYNKRO A háromgerendelyes talajlazító célja a rögképződés megakadályozása, mely a tarlóba vetést negatívan befolyásolja. A csoroszlyák teljes felületen átvágják a talajt és ezzel nagyon jó keverési hatást fejtenek ki. SYNKRO 1003 / 1003 K / 1003 T széria háromgerendelyes kultivátor Az új SYNKRO 1003 kultivátor stabil, 3 gerendelyes vázzal készül, az egyengető tárcsákat a henger vezeti. A háromgerendelyes talajlazító célja a rögképződés megakadályozása, mely a tarlóba vetést negatívan befolyásolja. A csoroszlyák teljes felületen átvágják a talajt és ezzel nagyon jó keverési hatást fejtenek ki. SYNKRO K 5003 K 5003 T 6003 T Munkaszélesség 3,0 m 4,0 m 5,0 m 5,0 m 6,0 m Kések száma Vázvastagság 100 x 100 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm Homorú tárcsa Szállítási szélesség 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m Minden adat tájékoztató jellegű 8

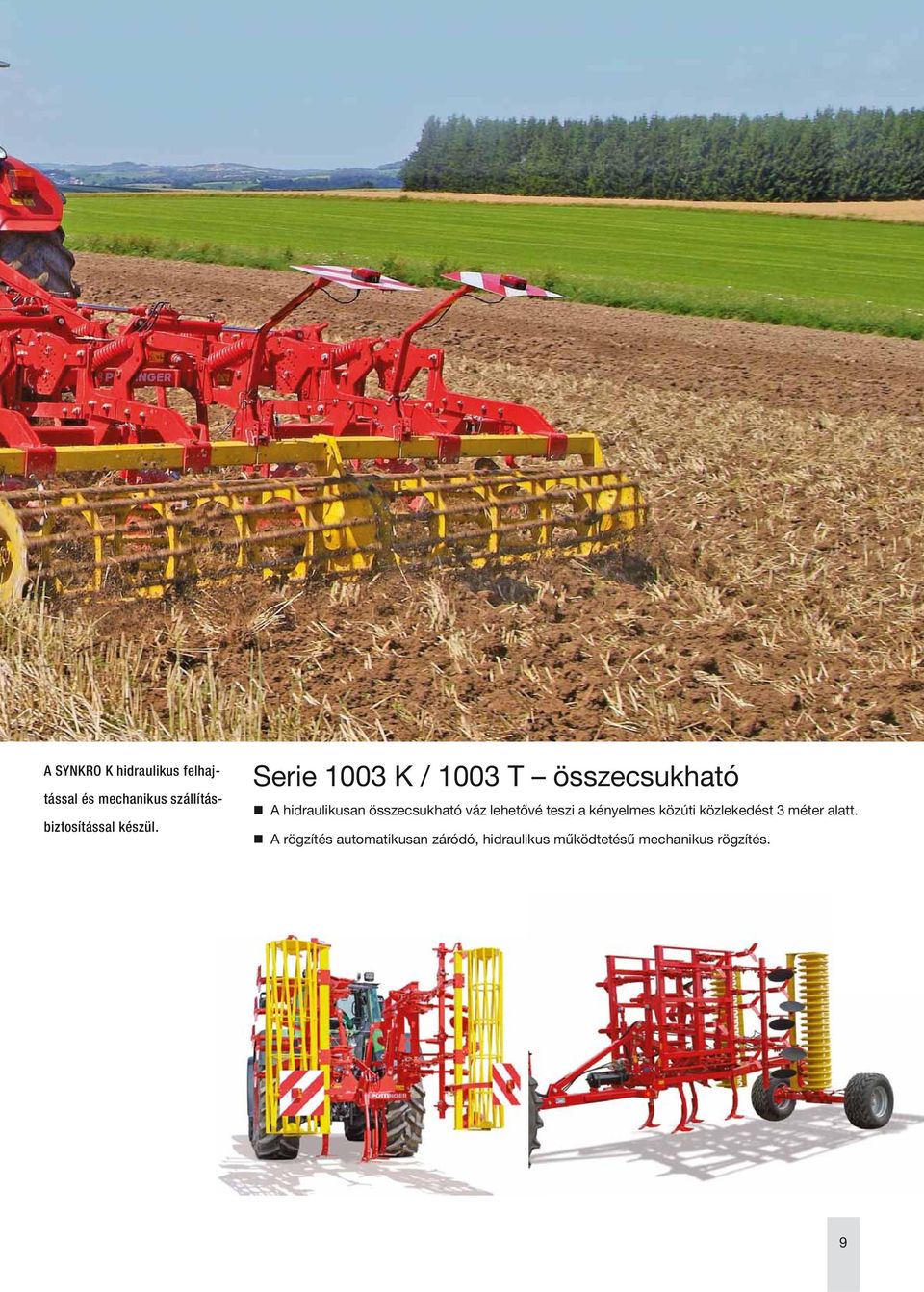

9 A SYNKRO K hidraulikus felhajtással és mechanikus szállításbiztosítással készül. Serie 1003 K / 1003 T összecsukható A hidraulikusan összecsukható váz lehetővé teszi a kényelmes közúti közlekedést 3 méter alatt. A rögzítés automatikusan záródó, hidraulikus működtetésű mechanikus rögzítés. 9

10 SYNKRO Kapák Az 1003-as széria kése ívesre lett kialakítva. A csoroszlya finoman ívelt vezető lemeze a földet nem felfelé vezeti, hanem oldalt beforgatja intenzív forgási mozgás buckaképződés nélkül. A szárnyas csoroszlya egy csavarral lecserélhető. A szárnyaskapa egy csavarral leszerelhető. Kapa variációk A szűk osztás távolság gondoskodik a visszamaradt növényi részek jó bekeveréséről, mely tarlóba vetésnél ideális feltétel. Tarlóhántáshoz a Pöttinger laposan dolgozó szerszámokat ajánl: Lúdláb-kapa gyorscserélő rendszerrel vagy kombinált szárnyas csoroszlya Vésőcsoroszlya kombináció vagy kettős szív alakú csoroszlya levehető szárnnyal. Mélyebb talajmegmunkálás esetén gyorscserélős keskeny csoroszlya, véső- vagy kettős szív alakú csoroszlya 5 lehet választani. Opcióként keményfém kapahegyek és páncélozott szárnyaskapák jelentősen növelik az élettartamot. 10

11 A kések lélegeztetik a talajt A SYNKRO bevált kapa formákkal rendelkezik, melyek a trágya, növényi részek, stb. bedolgozásáról és intenzív Kapa dőlésállítás 1003-nál kétszeres Túlterhelés biztosításnál kétszeres A különböző fokozatoknak köszönhetően száraz, kemény talajon sincs probléma. keveréséről gondoskodnak. Jó porhanyítási és vágási munka, valamint a tökéletes keverés teszi a SYNKRO szántóföldi kultivátort ilyen ismertté és sikeressé. Homorú tárcsa A homorú tárcsát az elmunkáló mélyre vezeti. Az elmunkáló újszerű, központi állítású felfüggesztése lehetővé teszi a tárcsa átállítása nélküli gyors munkamélység állítást. Határoló tárcsa A határoló tárcsa megakadályozza a buckaképződést. Szállításkor behajtható. A TALAJLAZÍTÓ utánfutó-hengerei biztosítják a mélységivezetést. A finoman összehangolt lyuksor segítségével különböző munkamélységek állíthatók be. 11

12 12 SYNKRO

13 Nagy igénybevételre készült A hosszú élettartamot csak a precíz gyártás és a stabil kötés biztosíthatja. A magas szintű gyártás a Pöttingernél alapkövetelménynek számít. A SYNKRO függesztő bak dőlése is állítható. Ez ideális illesztést Merő stabilitás A kompakt felépítmény az 1300-as széria védjegyévé vált. Az finomacélból készült 100 x 100 mm-es csőváz nagyfokú stabilitást biztosít. Az első kapasor a traktorhoz közel lett elhelyezve. A 75 cm-es kapa távolság és a 80 cm-es vázmagasság nehéz talajon is jó munkát garantál. A szerszámokat követő homorú tárcsa az intenzíven átforgatott talajt újra elegyengeti. tesz lehetővé. Ez az optimalizált geometria jobb szabadmagasságot tesz lehetővé kanyarodáskor és szállítás esetén. Függesztési variációk: Kat II szélesség 2 vagy Kat III szélesség 3, kétfokozatú függesztéssel. ZKétféle függesztési magasság. Túlterhelés biztosítás Az akadály nem probléma Ezzel köves talajon is lehetséges a non stop talajlazítás. A biztos kioldás és a nagy kitérési magasság akadálymentes munkát garantál. A kioldó erő beállítható. A növekvő kitérési magassággal a kioldóerő csökken nem fordítja ki a köveket. Ez védi a kultivátort. A túlterhelés biztosítás az összes SYNKRO talajlazítónál azonos kivitelű és utólag is felszerelhető. 13

14 SYNKRO T A nagy SYNKRO talajlazító egy szállító kerettel van ellátva. Így szállításkor a traktor első tengelye kevésbé van tehermentesítve és kíméli a függesztőművet. SYNKRO 1003 T széria háromgerendelyes kultivátor vontatott kivitelben A SYNKRO talajlazító nagy területen történő tarlóhántásra és általános mag-ágy elkészítésre lett kifejlesztve. Ez a vontatott gép nagy munkaszélességet kínál, közúti közlekedéskor felhajtható, így a szállítási szélesség a 3,0 métert nem lépi túl, valamint a szállítási magasság 4,0 méter alatt marad. Munka közben a szállító futómű fel van emelve, így a gép további terhelést kap és nem hagy hátra keréknyomot. Nehéz, száraz és kemény talajon is biztos munkát garantál. SYNKRO 5003 T 6003 T Munkaszélesség 5,0 m 6,0 m Kapák száma Vázvastagság 100 x 100 mm 100 x 100 mm Vázmagasság 80 cm 80 cm Homorú tárcsa Szállítási szélesség 3,0 m 3,0 m Minden adat tájékoztató jellegű 14

15 Alapkivitelben 500/45-17 gumiabroncsokkal szerelve, süppedős talajra kívánságra 560/45-22,5 abroncsok ajánlottak. Opcióként légfék vagy hidraulikus fék rendelhető,ami teljes biztonságot garantál 40 km/h legnagyobb sebességnél. A rögzítőfék minden törvényi előírást kielégít. 15

16 SYNKRO T A vonórúd szöge és hossza állítható. Ezáltal jól illeszthető minden traktorhoz. Ez az optimális függesztési geometria javítja szabadmagasságot a fordulókban és a szállításkor. Vontatott gép nagy terület-teljesítményre A hossz-és magasságálltható vonórúd az alsó függesztőkarokra csatlakozik, ahol kettőstámasztású kat 2 és kat 3 csatlakozás lehetséges. A praktikus tömlőtartó és a két támasztóláb alapfelszereltség. 95 -os alákormányzás lehetséges 4200 mm traktorszélességig. A futóműis állítható, ezzel mindenféle traktor és minden rögtörőhenger esetén perfekt kapcsolat létesíthető. 16

17 Összecsukás A hidraulikus összecsukás lehetővé teszi a 3 méteres szélesség alatti kényelmes és problémamentes közúti közlekedést. Összecsukáskor nagy a távolság a föld felett. A szállításbiztosítás automatikusan működik egy munkahenger műkiödtete csappal. A futómű széles, közúton lesüllyeszthető -alacsonyabb súlypont- a nagyobb közlekedési biztonság érdekében. 17

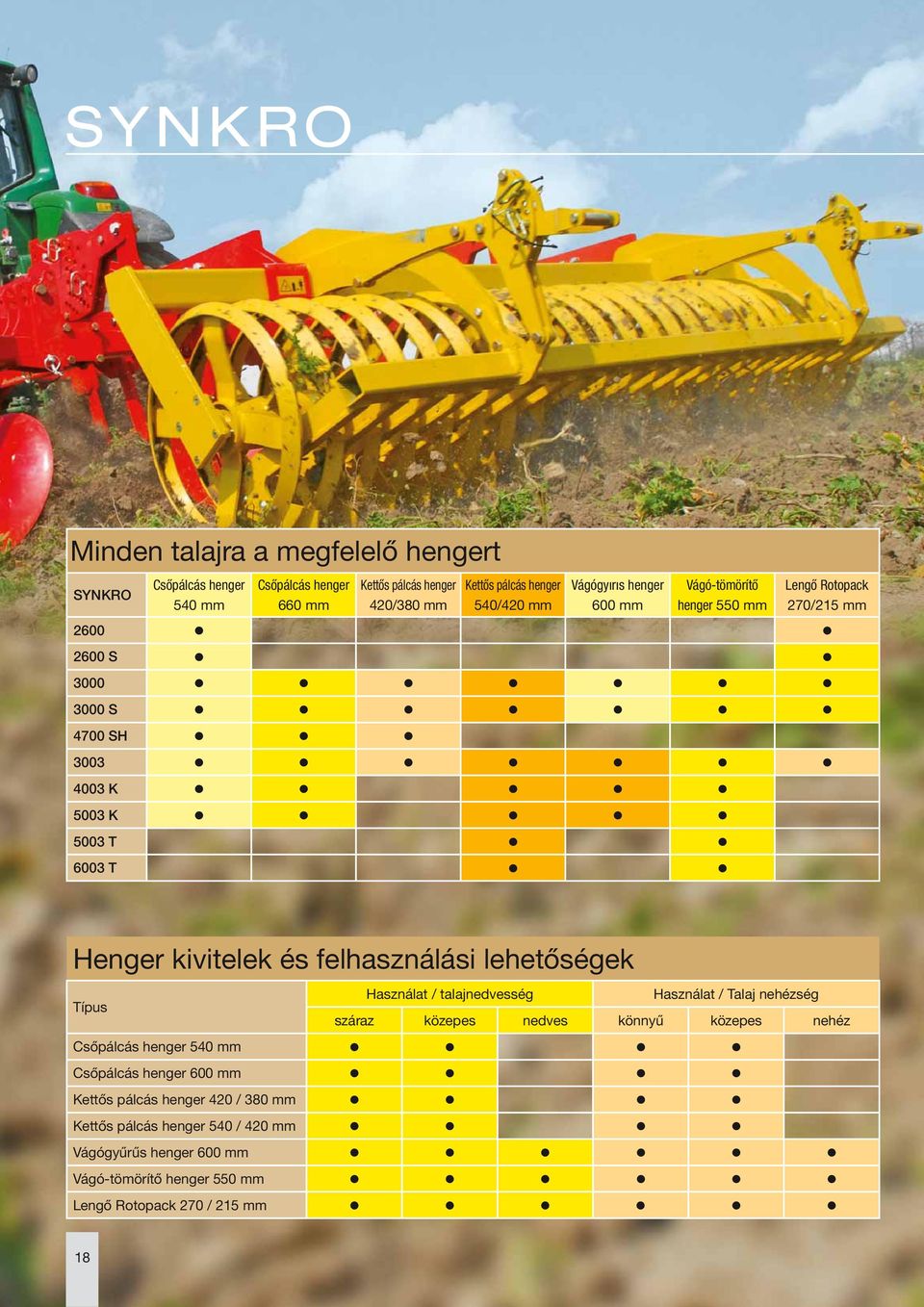

18 SYNKRO Minden talajra a megfelelő hengert SYNKRO Csőpálcás henger 540 mm Csőpálcás henger 660 mm Kettős pálcás henger 420/380 mm Kettős pálcás henger 540/420 mm Vágógyırıs henger 600 mm Vágó-tömörítő henger 550 mm Lengő Rotopack 270/215 mm S S 4700 SH K 5003 K 5003 T 6003 T Henger kivitelek és felhasználási lehetőségek Típus Használat / talajnedvesség Használat / Talaj nehézség száraz közepes nedves könnyű közepes nehéz Csőpálcás henger 540 mm Csőpálcás henger 600 mm Kettős pálcás henger 420 / 380 mm Kettős pálcás henger 540 / 420 mm Vágógyűrűs henger 600 mm Vágó-tömörítő henger 550 mm Lengő Rotopack 270 / 215 mm 18

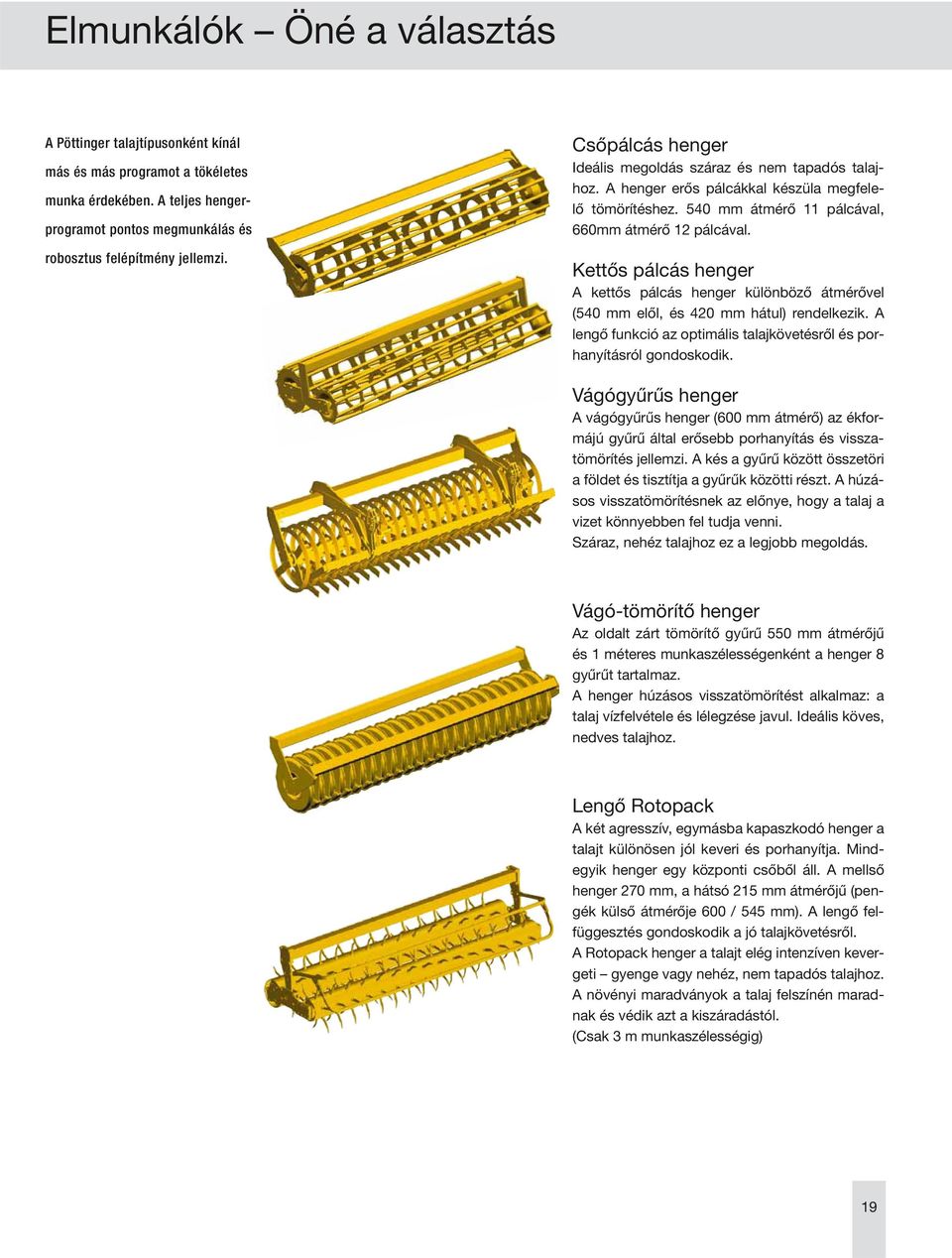

19 Elmunkálók Öné a választás A Pöttinger talajtípusonként kínál más és más programot a tökéletes munka érdekében. A teljes hengerprogramot pontos megmunkálás és robosztus felépítmény jellemzi. Csőpálcás henger Ideális megoldás száraz és nem tapadós talajhoz. A henger erős pálcákkal készüla megfelelő tömörítéshez. 540 mm átmérő 11 pálcával, 660mm átmérő 12 pálcával. Kettős pálcás henger A kettős pálcás henger különböző átmérővel (540 mm elől, és 420 mm hátul) rendelkezik. A lengő funkció az optimális talajkövetésről és porhanyításról gondoskodik. Vágógyűrűs henger A vágógyűrűs henger (600 mm átmérő) az ékformájú gyűrű által erősebb porhanyítás és visszatömörítés jellemzi. A kés a gyűrű között összetöri a földet és tisztítja a gyűrűk közötti részt. A húzásos visszatömörítésnek az előnye, hogy a talaj a vizet könnyebben fel tudja venni. Száraz, nehéz talajhoz ez a legjobb megoldás. Vágó-tömörítő henger Az oldalt zárt tömörítő gyűrű 550 mm átmérőjű és 1 méteres munkaszélességenként a henger 8 gyűrűt tartalmaz. A henger húzásos visszatömörítést alkalmaz: a talaj vízfelvétele és lélegzése javul. Ideális köves, nedves talajhoz. Lengő Rotopack A két agresszív, egymásba kapaszkodó henger a talajt különösen jól keveri és porhanyítja. Mindegyik henger egy központi csőből áll. A mellső henger 270 mm, a hátsó 215 mm átmérőjű (pengék külső átmérője 600 / 545 mm). A lengő felfüggesztés gondoskodik a jó talajkövetésről. A Rotopack henger a talajt elég intenzíven kevergeti gyenge vagy nehéz, nem tapadós talajhoz. A növényi maradványok a talaj felszínén maradnak és védik azt a kiszáradástól. (Csak 3 m munkaszélességig) 19

20 Műszaki adatok 1000 széria Függesztés Munkaszélesség Szállítási szélesség Kések száma Osztás távolság SYNKRO 2600 Kat. 2 2,60 m 2,60 m 6 43 cm SYNKRO 3000 Kat. 2 3,00 m 3,00 m 7 43 cm 1000 S széria Függesztés Munkaszélesség Szállítási szélesség Kések száma Osztás távolság SYNKRO 2600 S Kat. 2 2,60 m 2,60 m 6 43 cm SYNKRO 3000 S Kat. 2 3,00 m 3,00 m 7 43 cm SYNKRO 4700 SH Kat. 3 4,70 m 3,00 m cm 1003 széria Kétfokozatú függesztéssel Munkaszélesség Szállítási szélesség Kések száma Osztás távolság SYNKRO 3003 Kat. 2 / 3 3,0 m 3,0 m cm SYNKRO 4003 K Kat. 2 / 3 4,0 m 3,0 m cm SYNKRO 5003 K Kat. 2 / 3 5,0 m 3,0 m cm SYNKRO 5003 T Kat. 2 / 3 5,0 m 3,0 m cm SYNKRO 6003 T Kat. 2 / 3 6,0 m 3,0 m cm 20

21 Hengerek súlya Csőpálcás henger 420 mm Csőpálcás henger 540 mm Csőpálcás henger 660 mm Kettős pálcás henger 420/380 mm Kettős pálcás henger 540/420 mm Vágógyűrűs henger Vágó-tömörítő henger Lengő Rotopack 2,60 m 156 kg 201 kg 284 kg 3,0 m 325 kg 425 kg 287 kg 520 kg 480 kg 595 kg 400 kg 4,0 m 480 kg 610 kg 760 kg 890 kg 820 kg 4,70 m 428 kg 539 kg 5,0 m 560 kg 720 kg 880 kg 919 kg 1000 kg 6,0 m 650 kg 850 kg 1040 kg 1054 kg 1190 kg Gerendely távolság Homorú tárcsa Vázvastagság Vázmagasság Teljesítmény szükséglet kw / LE Súly elmunkáló nélkül Súly kőbiztosítással 75 cm 5 80 x 80 cm 75 cm 51 / kg 771 kg 75 cm 6 80 x 80 cm 75 cm 66 / kg 895 kg Gerendely távolság Homorú tárcsa Vázvastagság Vázmagasság Teljesítmény szükséglet kw / LE Súly elmunkáló nélkül Súly kőbiztosítással 75 cm x 100 cm 82 cm 59 / kg 891 kg 75 cm x 100 cm 82 cm 80 / kg 1005 kg 75 cm x 100 cm 82 cm 118 / kg 1805 kg Gerendely távolság Homorú tárcsa Vázvastagság Vázmagasság Teljesítmény szükséglet kw / LE Súly elmunkáló nélkül Súly kőbiztosítással 75 cm x 100 cm 80 cm 80 / kg 1552 kg 75 cm x 100 cm 80 cm 110 / kg 2511 kg 75 cm x 100 cm 80 cm 132 / kg 75 cm x 100 cm 80 cm 132 / kg 4357 kg 75 cm x 100 cm 80 cm 147 / kg 4753 kg Minden adat tájékoztató jellegű és a kivitel országonként változhat. 21

22 Kivitelek Állítható késdőlés Túlterhelés biztosítás Határoló tárcsa Támasztó kerék Drillbox Védőlemez szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra 2600 S 3-szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra 3000 S 3-szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra 4700 SH 3-szoros Kívánságra Kívánságra Kívánságra 579x szoros Kívánságra Kívánságra Kívánságra 579x K 2-szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra 5003 K 2-szoros Kívánságra Kívánságra Kívánságra 579x240 Kívánságra 5003 T 2-szoros Kívánságra Kívánságra Kívánságra 560/45-22,5 Kívánságra 6003 T 2-szoros Kívánságra Kívánságra Kívánságra 560/45-22,5 Kívánságra Kapa formák Vésős kés szárnyas betéttel Kettős szív alakú kés lapos betéttel Szóló vésős csoroszlya szárnyas kapával Kettős szív alakú kés szárnyas betéttel Lúdláb kapa gyorscserélős Keskeny csoroszlya gyorscserélős 2600 Standard Választható 3000 Standard Választható 2600 S Standard Választható 3000 S Standard Választható 4700 SH Standard Választható 3003 Standard Választható Kívánságra Kívánságra 4003 K Standard Választható Kívánságra Kívánságra 5003 K/T Standard Választható Kívánságra Kívánságra 6003 T Standard Választható Kívánságra Kívánságra Minden adat tájékoztató jellegű és a kivitel országonként változhat. 22

23 Légfék / hidraulikus fék Figyelmeztető tábla világítás Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Kívánságra Takarékos megoldás Köztes termény vetőgép DRILLBOX Kapahegy keményfém, szárnyaskapa páncélozott Munkaszélesség 2,60 m és 3,0 m Az összes növényfajtához és abrak takarmányhoz Durva beállítás karral és forgó gomb a finomadagoláshoz Terelőlemez az egyenletes eloszláshoz Opcióként keverőtengely a vetőmag keveréséhez Talajhajtás vetőkerékkel Felfogó tartály a leforgatási próbához Kívánságra Kívánságra Kívánságra Kívánságra 23

24 Erős szervizháttér Bízhat bennünk Vevőink számára világszerte jól kiépített értékesítési- és szervizhálózat áll rendelkezésre. Ez a közelség garantálja a gyors pótalkatrész szállítást és lehetővé teszi a gépek optimális átadását és beállítását a szakképzett személyzet segítségével. Mi ott vagyunk, ahol Ön. Szerviz szolgáltatásunk: Original-Inside alkatrészek, 24 órás online rendelési lehetőség Alkatrészek hosszú távú rendelkezésre állása Hozzáértés a rendszeres oktatások segítségével szakképzett személyzet És még sok más érdeklődjön a Pöttinger kereskedőjénél vagy a honlapon! Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon +43 (0) 7248/600-0 Telefax +43 (0) 7248/ Magyarországi képviselet: Szász László Tel: 06/ Fax: 06/ szasz_l@invitel.hu Dávid Lajos Tel: 06/ Fax: 06/ david.lajos@t-online.hu SYNKRO/hu/0610
