1 Lapvibrátorok és vibrációs hengerek

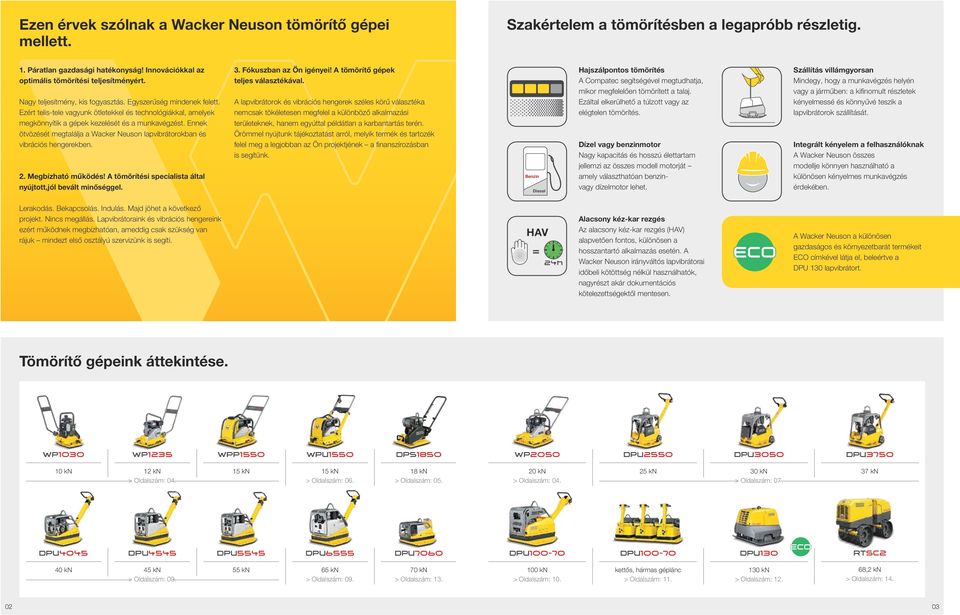

2 Ezen érvek szólnak a Wacker Neuson tömörítő gépei mellett. Szakértelem a tömörítésben a legapróbb részletig. 1. Páratlan gazdasági hatékonyság! Innovációkkal az optimális tömörítési teljesítményért. Nagy teljesítmény, kis fogyasztás. Egyszerűség mindenek felett. Ezért telis-tele vagyunk ötletekkel és technológiákkal, amelyek megkönnyítik a gépek kezelését és a munkavégzést. Ennek ötvözését megtalálja a Wacker Neuson lapvibrátorokban és vibrációs hengerekben. 2. Megbízható működés! A tömörítési specialista által nyújtott,jól bevált minőséggel. 3. Fókuszban az Ön igényei! A tömörítő gépek teljes választékával. A lapvibrátorok és vibrációs hengerek széles körű választéka nemcsak tökéletesen megfelel a különböző alkalmazási területeknek, hanem egyúttal példátlan a karbantartás terén. Örömmel nyújtunk tájékoztatást arról, melyik termék és tartozék felel meg a legjobban az Ön projektjének a finanszírozásban is segítünk. Benzin Diesel Hajszálpontos tömörítés A Compatec segítségével megtudhatja, mikor megfelelően tömörített a talaj. Ezáltal elkerülhető a túlzott vagy az elégtelen tömörítés. Dízel vagy benzinmotor Nagy kapacitás és hosszú élettartam jellemzi az összes modell motorját amely választhatóan benzinvagy dízelmotor lehet. Szállítás villámgyorsan Mindegy, hogy a munkavégzés helyén vagy a járműben: a kifinomult részletek kényelmessé és könnyűvé teszik a lapvibrátorok szállítását. Integrált kényelem a felhasználóknak A Wacker Neuson összes modellje könnyen használható a különösen kényelmes munkavégzés érdekében. Lerakodás. Bekapcsolás. Indulás. Majd jöhet a következő projekt. Nincs megállás. Lapvibrátoraink és vibrációs hengereink ezért működnek megbízhatóan, ameddig csak szükség van rájuk mindezt első osztályú szervizünk is segíti. Alacsony kéz-kar rezgés Az alacsony kéz-kar rezgés (HAV) alapvetően fontos, különösen a hosszantartó alkalmazás esetén. A Wacker Neuson irányváltós lapvibrátorai időbeli kötöttség nélkül használhatók, nagyrészt akár dokumentációs kötelezettségektől mentesen. A Wacker Neuson a különösen gazdaságos és környezetbarát termékeit ECO címkével látja el, beleértve a DPU 130 lapvibrátort. Tömörítő gépeink áttekintése. WP1030 WP1235 WPP1550 WPU1550 DPS1850 WP2050 DPU2550 DPU3050 DPU kn 12 kn > Oldalszám: kn 15 kn > Oldalszám: kn > Oldalszám: kn > Oldalszám: kn 30 kn > Oldalszám: kn DPU4045 DPU4545 DPU5545 DPU6555 DPU7060 DPU DPU DPU130 RTSC2 40 kn 45 kn > Oldalszám: kn 65 kn > Oldalszám: kn > Oldalszám: kn > Oldalszám: 10. kettős, hármas géplánc > Oldalszám: kn > Oldalszám: ,2 kn > Oldalszám:

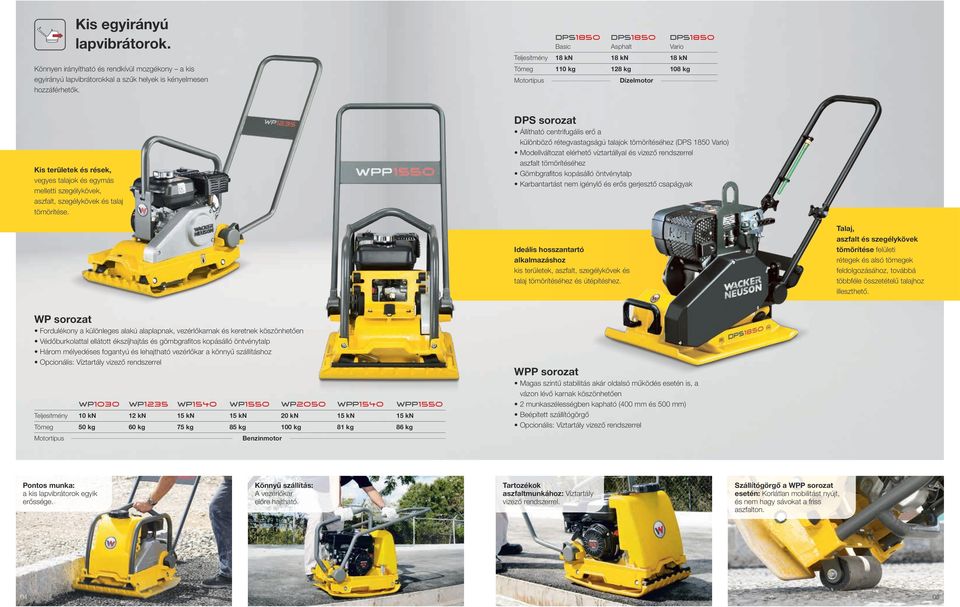

3 Kis egyirányú lapvibrátorok. Könnyen irányítható és rendkívül mozgékony a kis egyirányú lapvibrátorokkal a szűk helyek is kényelmesen hozzáférhetők. DPS1850 DPS1850 DPS1850 Basic Asphalt Vario Teljesítmény 18 kn 18 kn 18 kn Tömeg 110 kg 128 kg 108 kg Dízelmotor Kis területek és rések, vegyes talajok és egymás melletti szegélykövek, aszfalt, szegélykövek és talaj tömörítése. DPS sorozat Állítható centrifugális erő a különböző rétegvastagságú talajok tömörítéséhez (DPS 1850 Vario) Modellváltozat elérhető víztartállyal és vizező rendszerrel aszfalt tömörítéséhez Gömbgrafitos kopásálló öntvénytalp Karbantartást nem igénylő és erős gerjesztő csapágyak Ideális hosszantartó alkalmazáshoz kis területek, aszfalt, szegélykövek és talaj tömörítéséhez és útépítéshez. Talaj, aszfalt és szegélykövek tömörítése felületi rétegek és alsó tömegek feldolgozásához, továbbá többféle összetételű talajhoz illeszthető. WP sorozat Fordulékony a különleges alakú alaplapnak, vezérlőkarnak és keretnek köszönhetően Védőburkolattal ellátott ékszíjhajtás és gömbgrafitos kopásálló öntvénytalp Három mélyedéses fogantyú és lehajtható vezérlőkar a könnyű szállításhoz Opcionális: Víztartály vizező rendszerrel WP1030 WP1235 WP1540 WP1550 WP2050 WPP1540 WPP1550 Teljesítmény 10 kn 12 kn 15 kn 15 kn 20 kn 15 kn 15 kn Tömeg 50 kg 60 kg 75 kg 85 kg 100 kg 81 kg 86 kg Benzinmotor WPP sorozat Magas szintű stabilitás akár oldalsó működés esetén is, a vázon lévő karnak köszönhetően 2 munkaszélességben kapható (400 mm és 500 mm) Beépített szállítógörgő Opcionális: Víztartály vizező rendszerrel Pontos munka: a kis lapvibrátorok egyik erőssége. Könnyű szállítás: A vezérlőkar előre hajtható. Tartozékok aszfaltmunkához: Víztartály vizező rendszerrel. Szállítógörgő a WPP sorozat esetén: Korlátlan mobilitást nyújt, és nem hagy sávokat a friss aszfalton

4 Kis irányváltós lapvibrátorok. Teljesítmény WPU kn DPU2540 DPU2550 DPU2560 DPU3050 Teljesítmény 25 kn 25 kn 25 kn 30 kn Az előre- és hátramenetnek és a kompakt kivitelnek köszönhetően nagyobb a tömörítési teljesítmény a Wacker Neuson kis irányváltós lapvibrátorai ezt kínálják Önnek. Tömeg kg Benzinmotor Tömeg kg 166 kg 171 kg kg benzinmotor vagy dízelmotor DPU3060 DPU3070 DPU3750 DPU3760 Teljesítmény 30 kn 30 kn 37 kn 37 kn Tömeg kg 160 kg kg kg benzinmotor vagy dízelmotor Különösen aszfalt, ösvényekhez készült kavicsos homokágy, utak, parkolóhelyek, kertek tömörítéséhez és tájépítéshez. DPU sorozat Karcsillapítás a fáradtságmentes és kényelmes munkáért Berántó vagy elektromos indító a motorváltozattól függően Rendkívül gazdaságos és tartós a törésálló, kis kopású anyagok révén Lehajtható és levehető emelőszem WPU1550 A Wacker Neuson legkisebb irányváltós lapvibrátora Gömbgrafitos kopásálló öntvénytalp gyűrődés mentes fordulás az aszfalton Erős szállítógörgő széles érintkezési felülettel, amely megelőzi a friss aszfalt töredezését Vizező rendszer a víz alaplap felületén való optimális elosztásához Ösvények, árkok, szűk területek, szegélykövek tömörítéséhez vagy karbantartáshoz. 40 és 70 cm közötti szélességben kapható Beépített kerékszett: nem igényel karbantartást és erős a legmostohább körülmények között is. A középső rúd tökéletes rögzítése: önzáró és egyáltalán nem mozog. Legnagyobb sebességű változat: a legjobb tömörítési teljesítmény térkő bedolgozásához

5 Közepes méretű irányváltós lapvibrátorok. DPU4045 DPU4545 DPU5545 DPU6555 Teljesítmény 40 kn 45 kn 55 kn 65 kn Tömeg kg kg kg kg benzinmotor vagy dízelmotor Dízelmotor Hosszantartó alkalmazás esetén megbízhat a Wacker Neuson közepes méretű irányváltós lapvibrátorainak rendkívül nagy tömörítési teljesítményben. A kéz-kar rezgési (HAV) értékek messze alulmaradnak a határértékeken, ezáltal nincs szükség dokumentációra. Nagyon alacsony kézkar rezgés (HAV) a csökkentett rezgésű középső rúdnak köszönhetően Extra széles védőkeret alapfeszereltségként Nagyszabású építkezéseken való használatkor a fagyálló rétegek és alsó tömegek tömörítése utak és autópályák, ösvények és parkolóhelyek építésekor, nehéz egymás melletti szegélykövek vibrációja a 69 Hz frekvenciának köszönhetően, valamint épületek visszatöltéséhez. 40 és 86 cm közötti szélességben kapható Professzionális hosszantartó alkalmazáshoz mostoha mindennapi építőipari körülmények között, nehéz egymás melletti szegélykövek vibrációja a 69 Hz frekvenciának köszönhetően még a nagy kohézióval rendelkező talajt is megbízhatóan tömöríti. Nincs dokumentációs kötelezettség az ezzel a jelzéssel ellátott gépek esetében, mivel a kéz-kar rezgés 2,5 m/s² alatt van. DPU sorozat Első osztályú tömörítő erő Karcsillapítás a fáradtságmentes és kényelmes munkáért A nagy tartalék teljesítményű motorok hosszú élettartamot biztosítanak Intelligens funkciók, mint például az olajlekapcsoló automatika, utánfeszítő ékszíj, karbantartást nem igénylő generátor Gömbgrafitos kopásálló öntvénytalp Extra széles talpszélesítő 860 mm-es szélességgel (csak DPU 6555) A fogás változtatása nélkül: Változtatható a menetirány vagy a menetsebesség a kar mozgatásával. Minden helyzetben biztonságos: A vezérlőkar elengedésével a gép csak helyben mozog. Compatec tömörítés kijelző: Jelzi, amikor a géppel elérte a maximum tömörítést. A DPU 6555, DPU 5545 és DPU 4545 esetén elérhető. 08 További részletek:

6 Nagyméretű irányváltós lapvibrátorok. A DPU éppoly meggyőző teljesítményt nyújt nagy térben, mint a aprólékos munkáknál, pl. hídpillérek körül. Durva kavicson a teljesítmény akár meg is sokszorozható a kettős, hármas géplánccal. DPU Erőteljes motor megbízható ciklon előszűrővel A sebesség a szegélyeken végzendő precíz munka érdekében megváltoztatható nincs szükség kisebb géppel végzett felületkezelésre Tömörítés helyben egyetlen gombnyomással a precíz tömörítésért Csúszó sebesség a kemény felületeken való finom járáshoz 2 munkaszélességben kapható (700 mm és 880 mm) Kéz-kar rezgés 2,5 m/s² alatt DPU Kettős géplánc Hármas géplánc Teljesítmény 100 kn 200 kn 300 kn Tömeg 768 kg 1540 kg 2310 kg Dízelmotor Durva kavicson való tömörítéshez, például vágányépítéseknél és szerkezetileg kritikus építési fázisokban. Óriási tömörítési mélység nagy területeken és precíz, akadályok mentén végzett munka esetén. DPU kettős vagy hármas géplánc Praktikus két vagy három DPU egyetlen gépláncot képez A távirányítónak köszönhetően nincs kéz-kar rezgés (HAV) A gép csatlakoztatása néhány egyszerű lépésben, előzetes műszaki ismeretek nélkül elvégezhető Megsokszorozza a durva kavics tömörítését Precízen szabályozható: fokozat nélkül állítható menetsebesség egyetlen gombnyomással. Egyszerű irányváltás: közvetlenül, a vezérlőkaron keresztül. Egyértelműen kiemelkedő a hengerekhez képest: óriási üzemi szélessége és tömörítési ereje, valamint viszonylag kis tömege van. Kényelmes munkavégzés: portól és 10 füstkibocsátástól távol. 11

7 Távvezérléses lapvibrátorok. A távirányító révén nehezen hozzáférhető helyeken is tömöríthet a lapvibrátorral. DPU130 DPU7060 Teljesítmény 130 kn 70 kn Tömeg 1185 kg 623 kg Dízelmotor Egy 7 tonnás henger több munkavégzési területét lefedi, és nagyobb teljesítményt nyújt mélyebb tömörítés mellett. A kompakt kivitelnek köszönhetően ideális rétegezéshez, merevítésekhez, valamint tengelyek és árkok körül. DPU130 A piacon kapható legerősebb lapvibrátor Egyedülálló, kétrészes alaplap a nagyon egyszerű irányításért Magas szintű biztonság a mezőkövetési (közelségi) érzékelővel ellátott infravörös távirányító révén, és automatikusan kikapcsol, amikor az érzékelőszemmel a kapcsolat megszakad Fedélzeti számítógép a kényelmes funkciókért, például lopásvédelem vagy széles körű diagnosztikai opciók Túlterhelés érzékelő védi a gépet a károsodás ellen Könnyen szállítható kis teherautó rakodófelületén DPU7060 Alacsony munkamagasság: Minimum 70 cm Elektromos indítóval és olajlekapcsoló automatikával Biztonság a mezőkövetési (közelségi) érzékelővel ellátott infravörös távirányítóval, és automatikusan kikapcsol, amikor az érzékelőszemmel a kapcsolat megszakad Infravörös érzékelőszem, amely leereszthető Hatékony ékszíjtechnológia az állandóan következetes hatékonyság jegyében Automatikus üresjárat-vezérlő, ha a gépkezelő elengedi a távirányító botkormányát Opcionális: Fedélzeti vezérlés Kiváló termelékenység: A DPU 130 tömörítési szélessége 120 cm. Erősebb, mint a 7 tonnás henger: a DPU 130. A legjobb hozzáférés: Egyszerűen nyitható DPU 130 lengőfedél. Alacsony rakodógépre nincs szükség: teherautó rakodófelületén szállítható

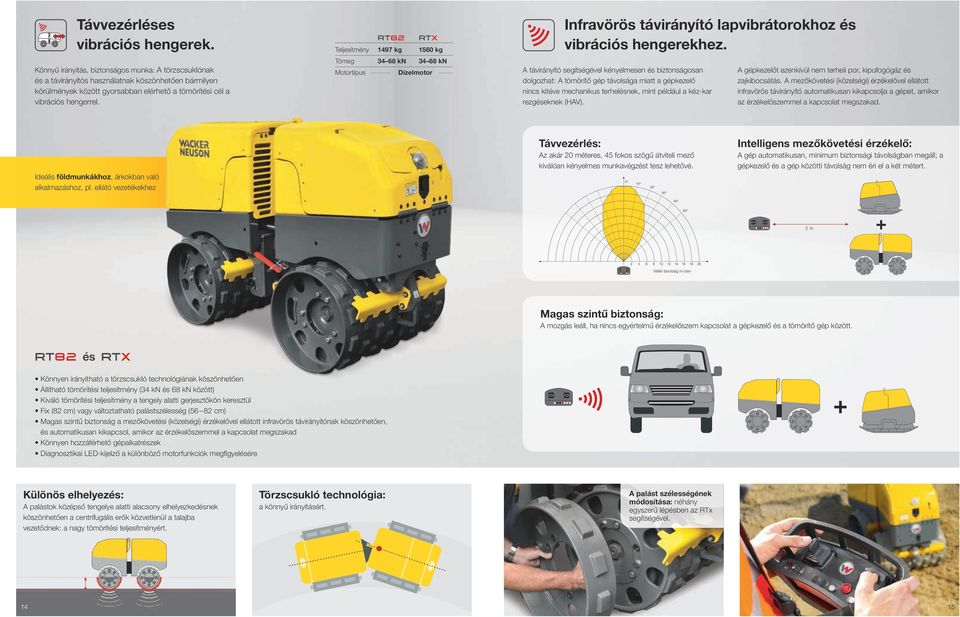

8 Távvezérléses vibrációs hengerek. Könnyű irányítás, biztonságos munka: A törzscsuklónak és a távirányítós használatnak köszönhetően bármilyen körülmények között gyorsabban elérhető a tömörítési cél a vibrációs hengerrel. Infravörös távirányító lapvibrátorokhoz és vibrációs hengerekhez. RT82 RTX Teljesítmény 1497 kg 1560 kg Tömeg kn kn Dízelmotor A távirányító segítségével kényelmesen és biztonságosan dolgozhat: A tömörítő gép távolsága miatt a gépkezelő nincs kitéve mechanikus terhelésnek, mint például a kéz-kar rezgéseknek (HAV). A gépkezelőt ezenkívül nem terheli por, kipufogógáz és zajkibocsátás. A mezőkövetési (közelségi) érzékelővel ellátott infravörös távirányító automatikusan kikapcsolja a gépet, amikor az érzékelőszemmel a kapcsolat megszakad. Ideális földmunkákhoz, árkokban való alkalmazáshoz, pl. ellátó vezetékekhez Távvezérlés: Az akár 20 méteres, 45 fokos szögű átviteli mező kiválóan kényelmes munkavégzést tesz lehetővé. Intelligens mezőkövetési érzékelő: A gép automatikusan, minimum biztonsági távolságban megáll; a gépkezelő és a gép közötti távolság nem éri el a két métert. 2 m Vételi távolság m-ben Magas szintű biztonság: A mozgás leáll, ha nincs egyértelmű érzékelőszem kapcsolat a gépkezelő és a tömörítő gép között. RT82 és RTX Könnyen irányítható a törzscsukló technológiának köszönhetően Állítható tömörítési teljesítmény (34 kn és 68 kn között) Kiváló tömörítési teljesítmény a tengely alatti gerjesztőkön keresztül Fix (82 cm) vagy változtatható palástszélesség (56 82 cm) Magas szintű biztonság a mezőkövetési (közelségi) érzékelővel ellátott infravörös távirányítónak köszönhetően, és automatikusan kikapcsol, amikor az érzékelőszemmel a kapcsolat megszakad Könnyen hozzáférhető gépalkatrészek Diagnosztikai LED-kijelző a különböző motorfunkciók megfigyelésére Különös elhelyezés: A palástok középső tengelye alatti alacsony elhelyezkedésnek köszönhetően a centrifugális erők közvetlenül a talajba vezetődnek: a nagy tömörítési teljesítményért. Törzscsukló technológia: a könnyű irányításért. A palást szélességének módosítása: néhány egyszerű lépésben az RTx segítségével

9 Megfelelő megoldás minden talajon és terepen való alkalmazáshoz. Víztartály (l) Védőkeret Szállítóeszköz Gumilap WP1530A (8) WP1535A (8) WP1540A (9) Gördülékeny közlekedés: Vibrációs henger törzscsukló technológiával. Széles tömörítési teljesítmény: Akár három DPU 100 is csatlakoztatható. Tartozékok lapvibrátorokhoz WP1540W (9) WP1550A (9) WP1550W (9) WP 2050A (9) beépített WP 2050W (9) beépített WPP 1540A (8) beépített WPP 1540Aw beépített (8) beépített WPP 1540W (8) beépített WPP 1540Ww beépített (8) beépített WPP 1550A (9) beépített WPP 1550Aw beépített (9) beépített WPP 1550W (9) beépített WPP 1550Ww beépített (9) beépített WPP 1550A (9) beépített WPU 1550A (12) beépített WPU 1550Aw beépített (12) beépített DPS 1850H Asphalt beépített (11) Jó eredmény: aszfalton végzett munka a hatékony vizező rendszernek köszönhetően. Távvezérléses: a piacon kapható legerősebb lapvibrátor: DPU 130. DPS 1850H Basic/Vario (11) Víztartály (l) Talpszélesítő szett több szélességben Szállítóeszköz Gumilap Nagyfokú irányíthatóság: a precíz munkához: Tartozékok lapvibrátorokhoz BPU 2540A beépített DPU 2540H beépített DPU 2550H beépített DPU 2560H / DPU 2560Hts beépített BPU 3050A beépített DPU 3050H / DPU 3050He beépített DPU 3060H / DPU 3060Hts beépített DPU 3070H beépített DPU 3750Hts / DPU 3750Hets beépített DPU 3760Hts / DPU 3760Hets beépített BPU 4045A BPU 5545A DPU 4045Ye DPU 4545H / DPU 4545He / DPU 4545Heap DPU 5545H / DPU 5545He / DPU 5545Heap DPU 6555H / DPU 6555He / DPU 6555Hec DPU 7060Fe / DPU 7060Fet DPU Les DPU nem elérhető elérhető 17

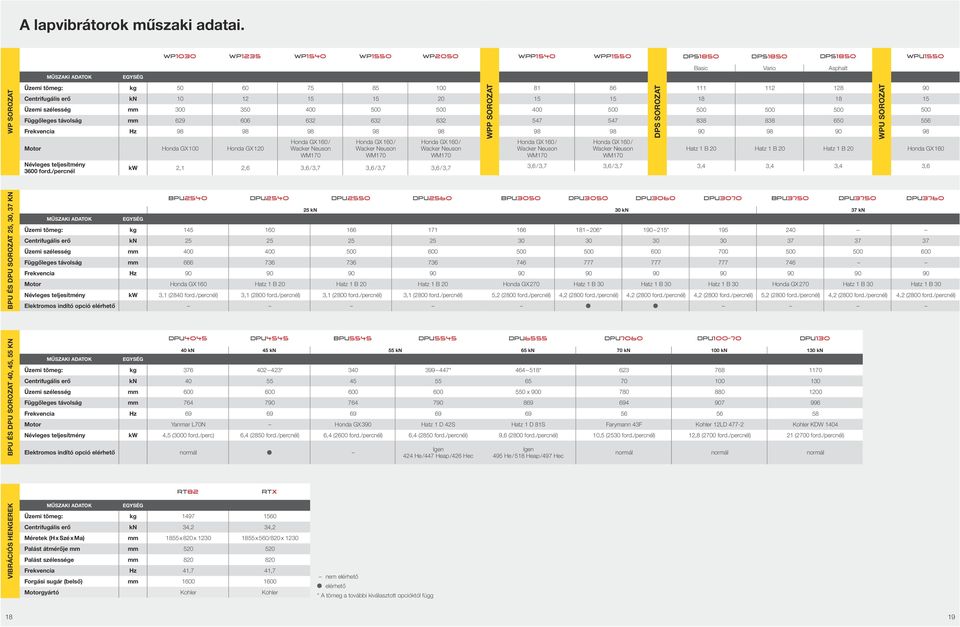

10 A lapvibrátorok műszaki adatai. Vibrációs hengerek BPU és DPU sorozat 40, 45, 55 kn BPU és DPU sorozat 25, 30, 37 kn WP sorozat Műszaki adatok EGYSÉG WP1030 WP1235 WP1540 WP1550 WP2050 Üzemi tömeg: kg Centrifugális erő kn Üzemi szélesség mm Függőleges távolság mm Frekvencia Hz Motor Honda GX 100 Honda GX 120 Névleges teljesítmény 3600 ford./percnél Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 kw 2,1 2,6 3,6 / 3,7 3,6 / 3,7 3,6 / 3,7 WPP1540 WPP Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 3,6 / 3,7 3,6 / 3,7 DPS1850 DPS1850 DPS1850 Basic Vario Asphalt Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 3,4 3,4 3,4 BPU2540 DPU2540 DPU2550 DPU2560 BPU3050 DPU3050 DPU3060 DPU3070 BPU3750 DPU3750 DPU kn 30 kn 37 kn Műszaki adatok EGYSÉG Üzemi tömeg: kg * * Centrifugális erő kn Üzemi szélesség mm Függőleges távolság mm Frekvencia Hz Motor Honda GX 160 Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Névleges teljesítmény kw 3,1 (2840 ford./percnél) 3,1 (2800 ford./percnél) 3,1 (2800 ford./percnél) 3,1 (2800 ford./percnél) 5,2 (2800 ford./percnél) 4,2 (2800 ford./percnél) 4,2 (2800 ford./percnél) 4,2 (2800 ford./percnél) 5,2 (2800 ford./percnél) 4,2 (2800 ford./percnél) 4,2 (2800 ford./percnél) Elektromos indító opció elérhető DPU4045 DPU4545 BPU5545 DPU5545 DPU6555 DPU7060 DPU DPU kn 45 kn 55 kn 65 kn 70 kn 100 kn 130 kn Műszaki adatok EGYSÉG Üzemi tömeg: kg * * * Centrifugális erő kn Üzemi szélesség mm x Függőleges távolság mm Frekvencia Hz Motor Yanmar L70N Honda GX 390 Hatz 1 D 42S Hatz 1 D 81S Farymann 43F Kohler 12LD Kohler KDW 1404 Névleges teljesítmény kw 4,5 (3000 ford./perc) 6,4 (2850 ford./percnél) 6,4 (2600 ford./percnél) 6,4 (2850 ford./percnél) 9,6 (2800 ford./percnél) 10,5 (2530 ford./percnél) 12,8 (2700 ford./percnél) 21 (2700 ford./percnél) Elektromos indító opció elérhető normál RT82 RTX Műszaki adatok EGYSÉG Üzemi tömeg: kg Centrifugális erő kn 34,2 34,2 Méretek (H x Szé x Ma) mm 1855 x 820 x x 560/820 x 1230 Palást átmérője mm mm Palást szélessége mm Frekvencia Hz 41,7 41,7 Forgási sugár (belső) mm Motorgyártó Kohler Kohler nem elérhető elérhető * A tömeg a további kiválasztott opcióktól függ Igen 424 He /447 Heap /426 Hec WPP sorozat Igen 495 He / 518 Heap /497 Hec DPS sorozat normál normál normál WPU sorozat WPU Honda GX 160 3,

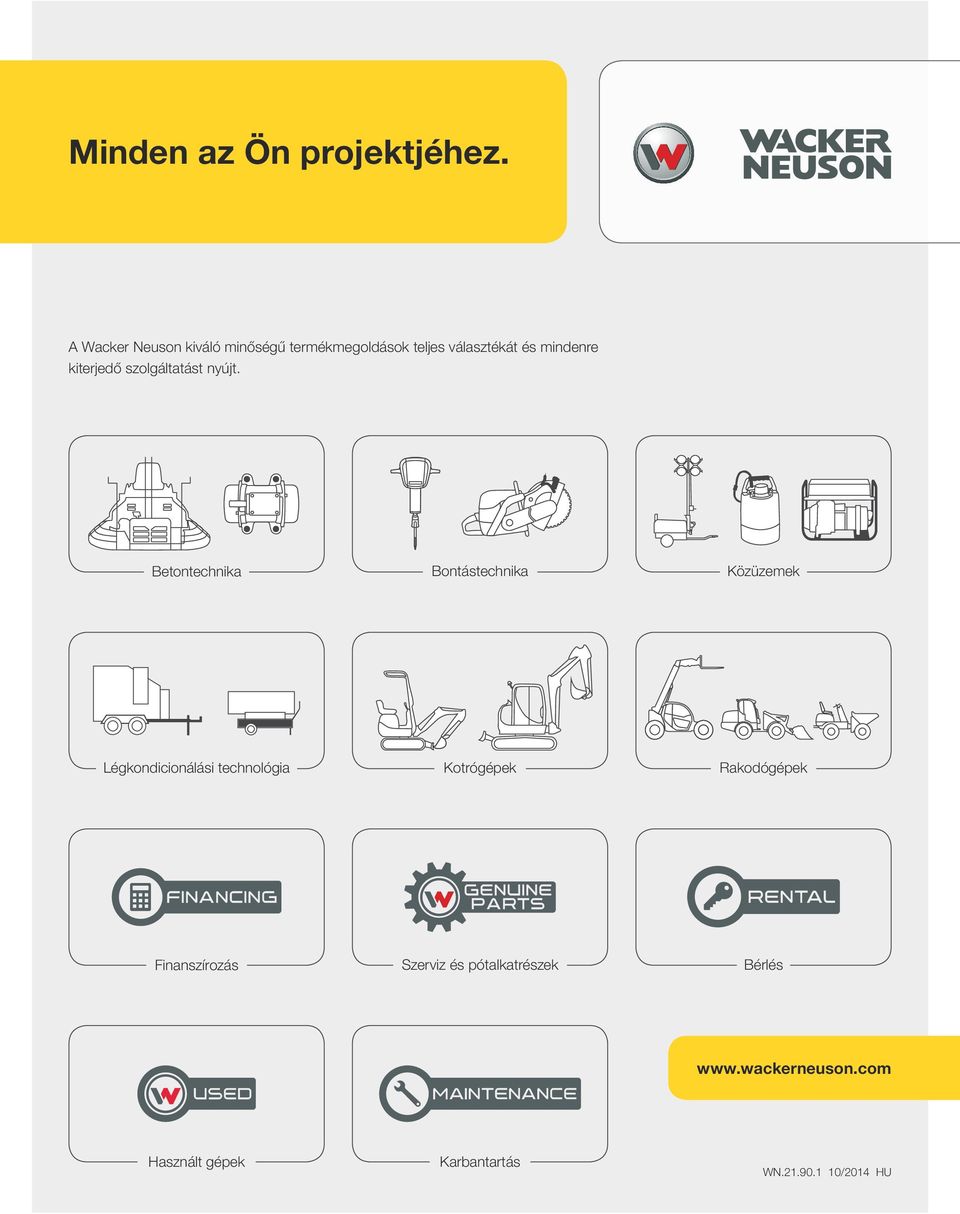

11 Minden az Ön projektjéhez. A Wacker Neuson kiváló minőségű termékmegoldások teljes választékát és mindenre kiterjedő szolgáltatást nyújt. Betontechnika Bontástechnika Közüzemek Légkondicionálási technológia Kotrógépek Rakodógépek Finanszírozás Szerviz és pótalkatrészek Bérlés Használt gépek Karbantartás WN /2014 HU
