HD 6/13 C Plus. Tartozéktárolás. Mobilis használat

Átírás

1 Könnyű, kompakt, mobil, és sokoldalú: a HD 6/13 C hidegvizes magasnyomású mosó álló és fekvő üzemben is működtethető. Tartozéktárolással, réz hengerfejjel és automatikus nyomásmentesítéssel Mobilis használat A készülék elején lévő fogantyú lehetővé teszi a gép egyszerű rakodását és szállítását. Gombnyomásra behúzható markolat Rugalmasság Álló és fekvő üzemmód egyaránt lehetséges Fekvő üzemmódban a készülék nem a kerekeken áll. Ez maximális stabilitást tesz lehetővé. 3 4 Tartozéktárolás Felülettisztító tárolására való csavarzat (M18 x 1,5) közvetlenül a készüléken Praktikus fúvókarekeszek a háromállású fúvóka és a rotorfúvóka számára Minőség Az automatikus nyomásmentesítés védi az alkatrészeket, és megnöveli az élettartamot Kíváló minőségű sárgaréz hengerfej

2 Easy-Press kézi szórópisztoly és forgatható nemesacél szórószár szám EAN kód Áram fajtája Fázis (Ph) / 1 / 230 / 50 V / Hz Vízszállítás Vízszállítás 590 (l/h) Munkanyomás bar / MPa 130 / 13 Max. nyomás bar / MPa 190 / 19 Max. vízhőmérséklet C 60 Csatlakozási teljesítmény kw 2,9 Súly kg 25,2 Méretek ( hossz x szél x mag) mm Kézi szórópisztoly Softgrip betéttel Magasnyomású tömlő m 10 Szórószár mm állású fúvóka (0 /25 /40 ) manuális Szennymaró Csavarodásmentes rendszer (AVS) Nyomáslekapcsolás Servo Control

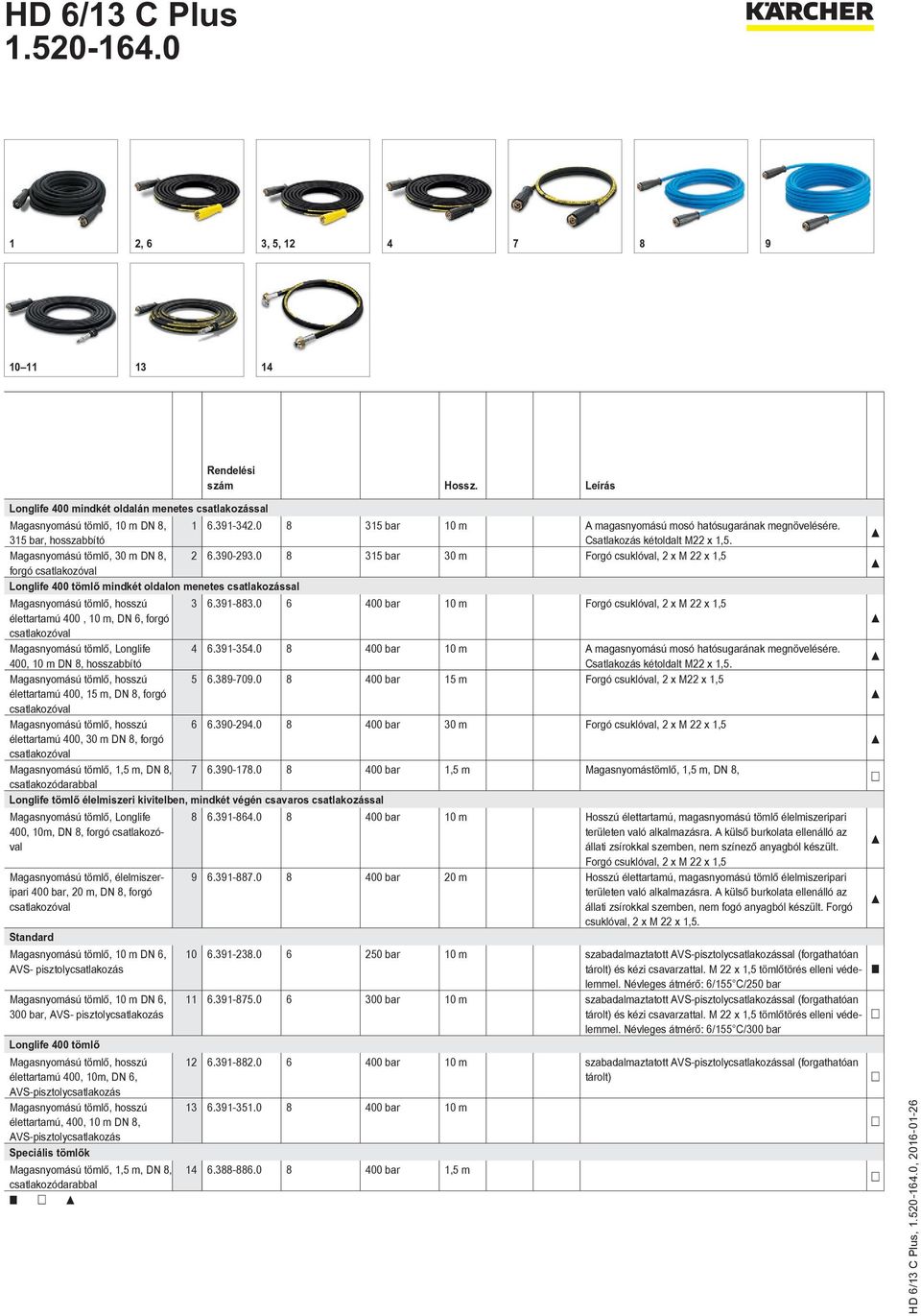

3 1 2, 6 3, 5, szám Hossz. Leírás Longlife 400 mindkét oldalán menetes csatlakozással Magasnyomású tömlő, 10 m DN 8, 315 bar, hosszabbító bar 10 m A magasnyomású mosó hatósugarának megnövelésére. Csatlakozás kétoldalt M22 x 1,5. Magasnyomású tömlő, 30 m DN 8, bar 30 m Forgó csuklóval, 2 x M 22 x 1,5 forgó csatlakozóval Longlife 400 tömlő mindkét oldalon menetes csatlakozással Magasnyomású tömlő, hosszú bar 10 m Forgó csuklóval, 2 x M 22 x 1,5 élettartamú 400, 10 m, DN 6, forgó csatlakozóval Magasnyomású tömlő, Longlife bar 10 m A magasnyomású mosó hatósugarának megnövelésére. 400, 10 m DN 8, hosszabbító Csatlakozás kétoldalt M22 x 1,5. Magasnyomású tömlő, hosszú bar 15 m Forgó csuklóval, 2 x M22 x 1,5 élettartamú 400, 15 m, DN 8, forgó csatlakozóval Magasnyomású tömlő, hosszú bar 30 m Forgó csuklóval, 2 x M 22 x 1,5 élettartamú 400, 30 m DN 8, forgó csatlakozóval Magasnyomású tömlő, 1,5 m, DN 8, bar 1,5 m Magasnyomástömlő, 1,5 m, DN 8, csatlakozódarabbal Longlife tömlő élelmiszeri kivitelben, mindkét végén csavaros csatlakozással Magasnyomású tömlő, Longlife 400, 10m, DN 8, forgó csatlakozóval Magasnyomású tömlő, élelmiszeripari 400 bar, 20 m, DN 8, forgó csatlakozóval Standard Magasnyomású tömlő, 10 m DN 6, AVS- pisztolycsatlakozás Magasnyomású tömlő, 10 m DN 6, 300 bar, AVS- pisztolycsatlakozás Longlife 400 tömlő Magasnyomású tömlő, hosszú élettartamú 400, 10m, DN 6, AVS-pisztolycsatlakozás Magasnyomású tömlő, hosszú élettartamú, 400, 10 m DN 8, AVS-pisztolycsatlakozás Speciális tömlők Magasnyomású tömlő, 1,5 m, DN 8, csatlakozódarabbal bar 10 m Hosszú élettartamú, magasnyomású tömlő élelmiszeripari területen való alkalmazásra. A külső burkolata ellenálló az állati zsírokkal szemben, nem színező anyagból készült. Forgó csuklóval, 2 x M 22 x 1, bar 20 m Hosszú élettartamú, magasnyomású tömlő élelmiszeripari területen való alkalmazásra. A külső burkolata ellenálló az állati zsírokkal szemben, nem fogó anyagból készült. Forgó csuklóval, 2 x M 22 x 1, bar 10 m szabadalmaztatott AVS-pisztolycsatlakozással (forgathatóan tárolt) és kézi csavarzattal. M 22 x 1,5 tömlőtörés elleni védelemmel. Névleges átmérő: 6/155 C/250 bar bar 10 m szabadalmaztatott AVS-pisztolycsatlakozással (forgathatóan tárolt) és kézi csavarzattal. M 22 x 1,5 tömlőtörés elleni védelemmel. Névleges átmérő: 6/155 C/300 bar bar 10 m szabadalmaztatott AVS-pisztolycsatlakozással (forgathatóan tárolt) bar 10 m bar 1,5 m

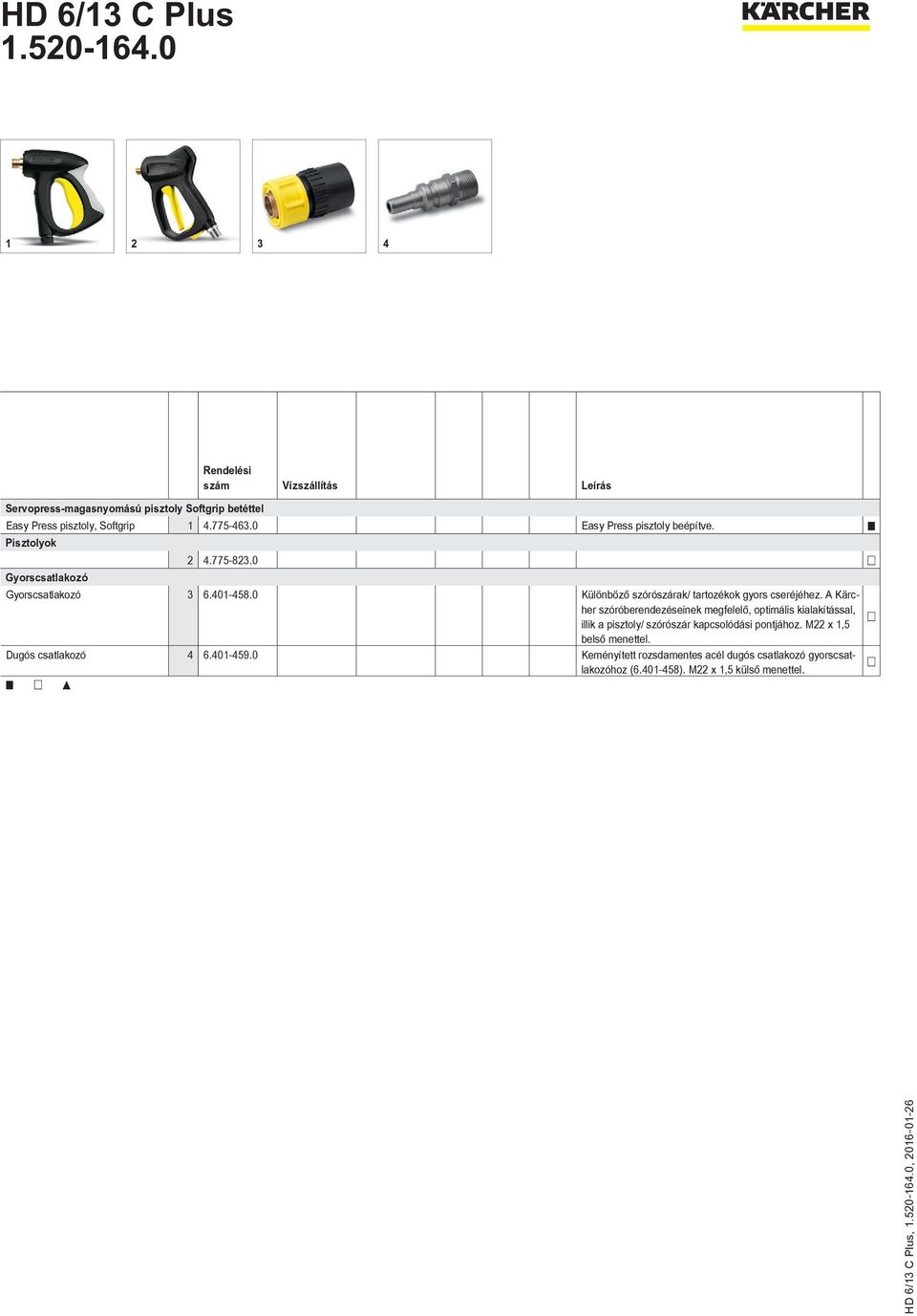

4 szám Vízszállítás Leírás Servopress-magasnyomású pisztoly Softgrip betéttel Easy Press pisztoly, Softgrip Easy Press pisztoly beépítve. Pisztolyok Gyorscsatlakozó Gyorscsatlakozó Különböző szórószárak/ tartozékok gyors cseréjéhez. A Kärcher szóróberendezéseinek megfelelő, optimális kialakítással, illik a pisztoly/ szórószár kapcsolódási pontjához. M22 x 1,5 belső menettel. Dugós csatlakozó Keményített rozsdamentes acél dugós csatlakozó gyorscsatlakozóhoz ( ). M22 x 1,5 külső menettel.

5 1 2 3 Háromállású fúvókák Háromállású fúvóka 038-as fúvókamérettel, csak pótlásra szám bar 38 Manuálisan átkapcsolható 3 állású fúvóka. Kényelmes szórási szög beállítás. Az injektoros készülékeknél az alacsony nyomású lapos sugár a tisztítószer felszívásához és felhordásához. Csatl. M 18x1,5 Szennymarófej Rotorfúvóka kicsi bar 40 újgenerációs szennymarófeje max. 180 bar/60 C, nem átválható. Rotorduese kpl. nur fuer Ersatz bar 40 Leírás

6 szám Hossz. Leírás Forgatható szórószár Szórószár, csomagolt, 850 mm, bar 850 mm Szórószár, 850 mm, forgatható, ergonómikus forgatható WC-tisztító szórószár WC és esőcsatorna szórószár Fúvókabetéttel. Speciális formájú, a WC-k higiénikus tisztítására. Rozsdamentes acélból. Alvázmosó szórószár Alváz szórószár mm Mozgatható, a gépjármű alvázának és sárvédőjének hatékony és kényelmes mosására. Nemeacél, fúvóka nélkül. Szórószár Szórószár, csomagolt, 250 mm, mm Rozsdamentes kézi csavarzattal, nem forgatható. Csatlakozás meghosszabbított pisztolyhoz nem forgatható Dupla szórószár Dupla szórószár 960 mm bar 960 mm Az üzemi nyomás fokozatmentes szabályozása közvetlenül a markolaton teljes vízmennyiség mellett. Különösen mezőgazdasági területen való használatra (pl. istállótakarítás). Ereszcsatorna tisztító

7 szám Vízszállítás Átmérő Leírás FR Classic felülettisztító Felülettisztító FR 30 FR mm Felülettisztító FR 30 ME Felülettisztító, FR 30 ME, 300 mm-es átmérővel mm Egy forgó fúvókákkal ellátott tisztítófejjel 10-szer nagyobb felületi teljesítmény érhető el, mint a hagyományos módszerekkel. Rozsdamentes acélból, kerámia csapágyazással, beépített szívócsatlakozóval. Gépspecifikus fúvókakészlet Fúvókakészlet felülettisztítóhoz Vízszállítás (l/h) ajánlott a es és a ös cikkszámú felülettisztítóhoz (gépspecifikus) l/h Készülék-specifikus fej készlet FR Classic-hoz

8 szám Összekötőelem kétoldali csatlakozó cs A magasnyomású alaptömlő és a tömlőhosszabbító összekötéséhez. Csatlakozási méretei: 2 x M 22 x 1,5 m, sárgaréz, gumirozott védelemmel. Összekötőelem Fúvóka rögzítő / Menetes csonk Magasnyomású fúvókák és tartozékok közvetlenül a pisztolyra történő (csavarozható fúvóka) csatlakoztatására. 1 x M 22 x 1,5/1 x M 18 x 1,5 Magasnyomású tisztítószerinjektor Injektor kpl. HD 6/15C Anbausatz Dosierventil Tisztítószer-injektor magasnyomáshoz (fúvóka nélkül) Tisztítószeradagolás magasnyomáson 5%-ig Gépspecifikus fúvókakészlet a hez Készülékspecifikus fúvókakészlet Tisztítószer-injektor + magasnyomású fúvóka + csavaros rész rendelési számhoz, HD l/h Összekötőelemek Adapter Adapter M22 - Swivel M22 x 1,5 belső menet és Swivel-csatlakozás. HD tömlő meghosszabbításhoz Swivel-csatlakozóval. Vagy a teleszkóp-szórószárhoz HD-tömlővel Swivel-csatlakozóval. Leírás

9 Homokszórókészlet Homokszórás mennyiségszabályozással (fúvóka nélkül) Homokszórás mennyiségszabályozás nélkül (fúvóka nélkül) Fúvókakészlet Fúvókacsomag homokszóráshoz 035 Borkarbid fúvóka Borkarbid fúvóka, 1000 l/h vízszállításig szám Mennyiségszabályzóval. A szóróanyagot a magasnyomáshoz adagolja. Fényezés, rozsda eltávolítására. A szórószárra a magasnyomású fúvóka helyére kell csatlakoztatni Mennyiségszabályzás nélkül. A szóróanyagot a magasnyomású sugárhoz keveri. Fényezés, rozsda eltávolítására. A szórószárra a magasnyomású fúvóka helyére kell csatlakoztatni. Mennyiségszabályzás nélkül Tartalma: egy homokfúvó fúvóka és egy fúvókabetét, amelyek csak a illetve cikkszámú homokszóró készlethez csatlakoztathatóak mm Kiegészítésként a fúvókacsomaghoz. Különösen kis kopású fúvóka, tartós használatra. Leírás

10 szám Átmérő Leírás Csőtisztítótömlő, NW6 Csőtisztító tömlő, névl.m 6, 20 m bar Különösen rugalmas magasnyomású tömlő a csőhálózat Csőtisztító tömlő, névl.m 6, 30 m bar belső tisztítására ( a fúvóka menetcsatlakozási mérete: R 1/8) Csőtisztító tömlő, névl.m 6, 20 m, bar Különösen rugalmas tömlő a lefolyók, és csövek belső tisztítására. (a fúvóka menetcsatlakozása R 1/8) 220 bar Csőtisztítófúvóka Csőtisztító szennymaró D 25 / mm Az előre irányuló forgó pontsugár feloldja a legmakacsabb Csőtisztító szennymaró D 30 / mm szennyeződéseket. A három, hátrafelé irányuló sugár gondoskodik a megfelelő előremenetelről, valamint a kényelmes Csőtisztító szennymaró D 35 / mm kezelésről. Csőtisztító fúvóka 055, 3x30, 16 mm mm Belsőmenetes csatlakozással, különböző szórási iránnyal a eldugúlt lefolyók és csőhálózatok tisztább és környezetkímélőbb takarítása érdkében. A fúvókanyílások úgy vannak kiképezve, hogy a fúvóka a tömlővel együtt behúzza magát a csőhálózatba. A tisztítás iránya 3x30 -ban hátra, csőátmérő:16 mm Csőtisztító fúvóka 060, 1x elöl, 3x30, 16 mm Csőtisztító fúvóka 050, 3x30, 30 mm mm Belsőmenetes csatlakozással, különböző szórási iránnyal a eldugúlt lefolyók és csőhálózatok tisztább és környezetkímélőbb takarítása érdkében. A fúvókanyílások úgy vannak kiképezve, hogy a fúvóka a tömlővel együtt behúzza magát a csőhálózatba. A tisztítás iránya 1x előre 3x30 -ban hátra, csőátmérő:16 mm mm Belsőmenetes csatlakozással, különböző szórási iránnyal a eldugúlt lefolyók és csőhálózatok tisztább és környezetkímélőbb takarítása érdkében. A fúvókanyílások úgy vannak kiképezve, hogy a fúvóka a tömlővel együtt behúzza magát a csőhálózatba. A tisztítás iránya 3x30 -ban hátra, csőátmérő:30 mm

11 1 szám Vízszállítás Leírás Habosítófúvóka beépítőkészlet Habosító fúvóka beépítőkészlet Habosítószer felhordására az élelmiszer és szaniter területeken, illetve azokon a helyeken, ahol a tisztítószerek hosszú hatóideje fontos tényező. A szórószárra a magasnyomású fúvóka helyére kell felcsatlakozatatni.

12 szám Hossz. Leírás Tömlődob, Automatika Tömlődob magasnyomású tömlő nélkül, automata, festett Lengő falitartó beépítőkészlet a hez Automata tömlődob lengőtartóval, rozsdamentes Automatikus tömlődob porszórt acél/ műanyag Automatikus tömlődob rozsdamentes acél/ műanyag m Automatikus tömlőcsévéléssel ( magasnyomású tömlő nélkül) Kärcher tömlőcsatlakozó-rendszerrel Béepítőkészlet a tömlődob falraszereléséhez m m Automatikus tömlődob 20 méteres magasnyomású tömlőnek. A konzol porszórt acélból, a dob műanyagból készült m Automatikus tömlődob 20 méteres magasnyomású tömlőnek. A konzol rozsdamentes acélból, a dob műanyagból készült.

13 szám Hossz. Átmérő Leírás Feszültségszabályzó Áramkorlátozó Csökkenti a feszültségetingadozást, védi a motort. Geka-Kuplung Geka-csatlakozó tömlővéggel, R tömlővéggel 1/2" Geka-csatlakozó tömlővéggel, R /4" Geka-csatlakozó belső menettel, R belsőmenettel 3/4" Szívószűrő Szűrő visszacsapó-szeleppel visszacsapó szeleppel, sárgarézből Finom vízszűrő Finomvízszűrő, 80 μm, R 3/4" + 1", A gép bemeneti csatlakozásához kell felszerelni, 80 øm adapterrel Vízbevezetőtömlő Víztömlő, névl.m 13, R 1" / R 3/4" ,5 m Névleges átmérő 3 R1"/R 3/4", 30 C-ig Víztömlő, névl.m 19, R 1" / R 3/4" ,5 m Névleges átmérő 19 R1"/R 3/4", 85 C-ig, felszívó üzemmódhoz szívó üzemmódhoz Visszafolyásgátló Visszafolyásgátló

14 1 2 3 szám Vízszállítás Leírás Forgó mosókefe Waschbuerste rotierend Vízszállítás (l/h) Vízszállítás (l/h) Felrözíthető mosókefe Felszerelhető mosókefe Rögzítés közvetlenül a gép 2-/3-állású fúvókáin. Az új 2-/3-állású fúvókáihoz.

15 1 szám Power fúvóka 25 -os szórási szöggel Leírás
