Making modern living possible. Ipari Automatizálás Árlista február 1.

Átírás

1 Making modern living possible Ipari Automatizálás Árlista február 1. I n d u s t r i a l A u t o m a t i o n

2 Ipari Szelepek... 4 Mágnesszelepek...4 EV210A Direkt működésű 2/2-es kompakt mágnesszelepek...4 EV220A Szervo működésű 2/2-es kompakt mágnesszelepek...4 EV310A Direkt működésű 3/2-es kompakt mágnesszelepek...5 EV210B Direkt működésű 2/2-es mágnesszelepek...5 EV220B (6-22 széria) Szervo működésű 2/2-es mágnesszelepek6 EV220B (15-50 széria) Szervo működésű 2/2-es mágnesszelepek...6 EV220B ( széria) Szervo működésű 2/2-es mágnesszelepek...7 EV250B Kényszer-szervo működés 2/2-es mágnesszelepek...7 EV260B Szervo működésű 2-utú proporcionális mágnesszelepek...8 EV310B Direkt működésű 3/2-es mágnesszelepek...8 EV215B Direkt működésű 2/2-es mágnesszelepek gőzre...8 EV225B Szervo működésű 2/2-es mágnesszelepek gőzre...8 Segédenergia működtetésű szelepek...10 AV210 Ferde ülékű segédenergia működtetésű szelepek HP230N kereszt-ülékű segédenergia működtetésű szelepek Termosztatikus működésű szelepek...11 AVTA Termosztatikus működésű szelepek nagyérzékenységű hőmérséklet-érzékelővel FJVA Termosztatikus működésű szelepek érzékelő nélkül WVTS Termosztatikus működésű szelepek nagyérzékenységű hőmérséklet-érzékelővel Mágnestekercsek...13 AB Kompakt mágnestekercsek AC Kompakt mágnestekercsek AM Kompakt mágnestekercsek BA Nagyteljesítményű mágnestekercsek BB Nagyteljesítményű mágnestekercsek BD Nagyteljesítményű mágnestekercsek BE Nagyteljesítményű mágnestekercsek BG Nagyteljesítményű mágnestekercsek BL Nagyteljesítményű proporcionális mágnestekercsek BM Nagyteljesítményű proporcionális mágnestekercsek BN Nagyteljesítményű zúgás-mentes mágnestekercsek BO Robbanásbiztos nagyteljesítményű mágnestekercsek BR Nagyteljesítményű mágnestekercsek gőzre Nyomásfelügyelet & -szabályozás Nyomáskapcsolók, simpla...17 RT Nyomáskapcsolók általános alkalmazásra RT Nyomáskapcsolók TÜV jóváhagyással gőzrendszerekhez KPS Nagyteherbírású nyomáskapcsolók CAS Nagyteherbírású nyomáskapcsolók KP Nyomáskapcsolók egyszerű alkalmazásra KPI Nyomáskapcsolók egyszerű alkalmazásra MBC 5000 Blokk-típusú kompakt nyomáskapcsolók MBC 5100 Hajózási jóváhagyással rendelkező blokk-típusú kompakt nyomáskapcsolók CS Nyomáskapcsolók sűrített levegőre és vízre Nyomáskapcsolók, dupla...21 KP Kettős nyomáskapcsolók Nyomáskülönbség-kapcsolók...22 MBC 5180 Hajózási jóváhagyással rendelkező blokk-típusú nyomáskülönbség-kapcsolók MBC 5080 Blokk-típusú nyomáskülönbség-kapcsolók RT Nyomáskülönbség-kapcsolók Nyomástávadók...23 MBS 32 Nyomástávadók feszültségjellel MBS 33 Nyomástávadók általános ipari használatra MBS 3000 Kompakt nyomástávadók MBS 3050 Kompakt nyomástávadók lökéscsillapítóval MBS 3200 Kompakt nyomástávadók MBS 3250 Kompakt nyomástávadók lökéscsillapítóval MBS 4010 Síkmembrános nyomástávadók MBS 4500 Nyomástávadók nullpont és görbe-meredekség állíthatósággal MBS 4510 Síkmembrános nyomástávadók nullpont és görbemeredekség állíthatósággal MBS 4701 Robbanásbiztos nyomástávadók Leválasztó szelepek...28 MBV 2000 Leválasztó szelepek Hőmérséklet-felügyelet & -szabályozás...29 Hőmérséklet-kapcsolók...29 RT Hőmérséklet-kapcsolók KPS Hőmérséklet-kapcsolók CAS Hőmérséklet-kapcsolók KP Hőmérséklet-kapcsolók MBC 8100 Hajózási jóváhagyással rendelkeő blokk-típusú kompakt hőmérséklet-kapcsolók Hőmérséklet-érzékelők...32 MBT 9110 Hőmérséklet-távadók MBT 153 Kábel-típusú hőmérséklet-érzékelők MBT 3260 Hőmérséklet-érzékelők rögzített érzékelőbetéttel.. 32 MBT 5116 Hőmér t-sékleérzékelők kipufogógáz MBT 5250 Hőmérséklet-érzékelők MBT 5252 Hőmérséklet-érzékelők MBT 3560 Hőmérséklet-érzékelők beépített távadóval MBT 5410 Hőmérséklet-érzékelők teremhőmérséklet érzékelésre Mágneskapcsolók & Motorindítók...35 Elektronikus lágyindítók...35 MCI CI-tronic lágyindítók TCI CI-tronic nyomatékhatárolók Elektronikus kapcsolók...36 ECI CI-tronic elektronikus mágneskapcsolók ACI CI-tronic analóg teljesítményszabályozók Tartozékok & Pótalkatrészek...37 Elektromos alkatrészek...37 Kapocs alkatrészek Kapcsoló készlet Védettség...37 Fedelek Burkolatok Indikátorok...37 Rádugaszolható kijelzők Helyzetjelzők Teljesítmény jelzők Átalakító készletek...38 Átépítő készlet kézi vezérléshez Leválasztó membrán készlet Átépítő készlet alaphelyzetben nyitott (NO) szeleppé alakításhoz Rugók Tehermentesítő szelep Kiegyenlítő fúvóka Danfoss Ipari Automatizálás

3 Szerelő és beépítő készletek...38 Konzolok, elválasztók és alaplapok Adapter csatlakozók Csatlakozók és kábelek Tömítések Kábel bekötések Érzékelő alkatrészek...40 Merülőhüvelyek Érzékelő betét Kapilláriscsövek és leválasztó kapillárisok Érzékelő tömbszelencék Termosztatikus betét Pótalkatrész készletek...41 Pótalkatrész készletek Danfoss Ipari Automatizálás

4 Ipari Szelepek Mágnesszelepek A Danfoss mágnesszelep-testeket és az elektromos mágnestekercseket általában külön szállítjuk, és az adott felhasználási igényeknek megfelelően kerülnek összeépítésre. Az összeszerelés gyorsan és egyszerűen, szerszám nélkül történik, ami optimális rugalmasságot és rendelkezésre állást biztosít. A mágnestekercs cseréje a rendszer leállítása és leürítése nélkül elvégezhető. Kérésre összeszerelt mágnesszelep egységeket is szállítunk. EV210A Direkt működésű 2/2-es kompakt mágnesszelepek Az EV210A termékcsaládot ipari berendezésekbe tervezett kis méretű, direkt működtetésű 2/2-utas mágnesszelepek széles választéka alkotja. Kis méretének és a mágnestekercsek széles választékának köszönhetően az EV210A nagyon sok helyen felhasználható az iparban. kis méretű direkt működtetés DN DN 3.5 G 1 /8 - G 1 /4 sárgaréz vagy rozsdamentes acél szeleptest NC (alapállapotban zárt) és NO (alapállapotban nyitott) típusok Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV210A 032H N C G 1 /8 1.2 mm Közvetlen FKM 0-30 bar Bronz 0, EV210A 032H N C G 1 /8 1.5 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210A 032H N C G 1 /8 1.5 mm Közvetlen FKM 0-30 bar Bronz 0, EV210A 032H N C G 1 /8 1.5 mm Közvetlen FKM 0-30 bar Rozsdamentes acél 0, EV210A 032H N C G 1 /8 2 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210A 032H N C G 1 /8 2 mm Közvetlen FKM 0-30 bar Bronz 0, EV210A 032H N C G 1 /8 2.5 mm Közvetlen EPDM 0-20 bar Bronz 0, EV210A 032H N C G 1 /8 2.5 mm Közvetlen FKM 0-20 bar Bronz 0, EV210A 032H N C G 1 /8 3 mm Közvetlen FKM 0-13 bar Bronz 0, EV210A 032H N C G 1 /4 2.5 mm Közvetlen EPDM 0-20 bar Bronz 0, EV210A 032H N C G 1 /4 2.5 mm Közvetlen FKM 0-20 bar Bronz 0, EV210A 032H N C G 1 /4 3 mm Közvetlen EPDM 0-14 bar Bronz 0, EV210A 032H N C G 1 /4 3 mm Közvetlen FKM 0-14 bar Bronz 0, EV210A 032H N C G 1 /4 3 mm Közvetlen FKM 0-14 bar Rozsdamentes acél 0, EV210A 032H N C G 1 /4 3.5 mm Közvetlen EPDM 0-11 bar Bronz 0, EV210A 032H N C G 1 /4 3.5 mm Közvetlen FKM 0-11 bar Bronz 0, EV210A 032H N C G 1 /4 3.5 mm Közvetlen FKM 0-11 bar Rozsdamentes acél 0, EV210A 032H N O G 1 /8 2 mm Közvetlen FKM 0-14 bar Bronz 0, EV210A 032H N O G 1 /8 2.5 mm Közvetlen FKM 0-10 bar Bronz 0, EV210A 032H N O G 1 /8 3.5 mm Közvetlen FKM 0-4 bar Bronz 0, EV220A Szervo működésű 2/2-es kompakt mágnesszelepek Az EV220A egy kis helyigényű, indirekt szervo működtetésű 2/2-utas szelep sorozat, amelyet elsősorban olyan gépekhez és szerelvényekhez fejlesztettek ki, amelyekben hely csak korlátozottan áll rendelkezésre. szervo működtetésű DN 6 - DN 50 G 1/4" - G 2" sárgaréz szeleptest NC (alapállapotban zárt) és NO (alapállapotban nyitott) típusok ISO 228/1 vagy NPT menetes csatlakozás Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV220A 042U N C G 1 /4 6 mm Szervo NBR 0,2-16 bar Bronz 1, EV220A 042U N C G 3 /8 6 mm Szervo NBR 0,2-16 bar Bronz 1, EV220A 042U N C G 3 /8 10 mm Szervo EPDM 0,2-16 bar Bronz 1, EV220A 042U N C G 3 /8 10 mm Szervo NBR 0,2-16 bar Bronz 1, EV220A 042U N C G 1 /2 10 mm Szervo EPDM 0,2-16 bar Bronz 1, EV220A 042U N C G 1 /2 10 mm Szervo NBR 0,2-16 bar Bronz 1, EV220A 042U N C G 1 /2 10 mm Szervo FKM 0,2-10 bar Bronz 1, EV220A 042U N C G 1 /2 12 mm Szervo EPDM 0,3-16 bar Bronz 2, EV220A 042U N C G 1 /2 12 mm Szervo NBR 0,3-16 bar Bronz 2, EV220A 042U N C G 1 /2 12 mm Szervo FKM 0,2-10 bar Bronz 2, EV220A 042U N C G 1 /2 14 mm Szervo EPDM 0,3-16 bar Bronz 4, EV220A 042U N C G 1 /2 14 mm Szervo NBR 0,3-16 bar Bronz 4, EV220A 042U N C G 3 /4 18 mm Szervo EPDM 0,3-16 bar Bronz 7, EV220A 042U N C G 3 /4 18 mm Szervo NBR 0,3-16 bar Bronz 7, EV220A 042U N C G 3 /4 18 mm Szervo FKM 0,2-10 bar Bronz 7, EV220A 042U N C G 1 22 mm Szervo EPDM 0,3-16 bar Bronz 7, EV220A 042U N C G 1 22 mm Szervo NBR 0,3-16 bar Bronz 7, EV220A 042U N C G 1 22 mm Szervo FKM 0,2-10 bar Bronz 7, EV220A 042U N C G 1 1 /4 32 mm Szervo NBR 0,3-16 bar Bronz 15, EV220A 042U N C G 1 1 /2 32 mm Szervo EPDM 0,3-16 bar Bronz 15, EV220A 042U N C G 1 1 /2 40 mm Szervo NBR 0,3-16 bar Bronz 18, EV220A 042U N C G 1 1 /2 40 mm Szervo EPDM 0,3-16 bar Bronz 18, EV220A 042U N C G 2 50 mm Szervo NBR 0,3-16 bar Bronz 32, EV220A 042U N C G 2 50 mm Szervo EPDM 0,3-16 bar Bronz 32, EV220A 042U N O G 1 /4 6 mm Szervo NBR 0,2-16 bar Bronz 1, Danfoss Ipari Automatizálás Oldal 4 / 44

5 Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV220A 042U N O G 1 /2 10 mm Szervo NBR 0,2-16 bar Bronz 1, EV220A 042U N O G 1 /2 12 mm Szervo NBR 0,3-16 bar Bronz 2, EV220A 042U N O G 1 /2 14 mm Szervo NBR 0,3-16 bar Bronz 4, EV220A 042U N O G 1 22 mm Szervo NBR 0,3-16 bar Bronz 7, EV310A Direkt működésű 3/2-es kompakt mágnesszelepek Az EV 310A a kicsi, gazdaságos, közvetlen működtetésű 3/2-utas mágnesszelepek széles skáláját fedi le, amelyek ipari felhasználásra alkalmasak, mint például a vezérlő szelepként történő felhasználás. 3/2-utas közvetlen működtetésű DN DN 3.5 G 1/8" -tól G 1/4" -ig réz vagy rozsdamentes acél szeleptest NC (alaphelyzetben zárt) és NO (alaphelyzetben nyitott) típusok Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV310A 032H N C G 1 /8 1.2 mm Közvetlen FKM 0-20 bar Bronz 0, EV310A 032H N C G 1 /8 1.5 mm Közvetlen FKM 0-12 bar Bronz 0, EV310A 032H N C G 1 /8 2 mm Közvetlen FKM 0-8 bar Bronz 0, EV310A 032H N C G 1 /4 1.2 mm Közvetlen FKM 0-20 bar Bronz 0, EV310A 032H N C G 1 /4 1.5 mm Közvetlen FKM 0-12 bar Bronz 0, EV310A 032H N C G 1 /4 2 mm Közvetlen FKM 0-8 bar Bronz 0, EV310A 032H N O G 1 /8 1.2 mm Közvetlen FKM 0-13 bar Bronz 0, EV210B Direkt működésű 2/2-es mágnesszelepek Az EV 210B az általánosan használható, közvetlen működtetésű 2/2-utas mágnesszelepek széles skáláját fedi le. Az EV 210B egy nagykapacitású, igazán strapabíró szelep sorozat, alkalmas a legnehezebb munkakörülmények között történő felhasználásra. Nagy teljesítményű sorozat közvetlen működtetésű DN DN 25 réz vagy rozsdamentes acél szeleptest NC (alaphelyzetben zárt) és NO (alaphelyzetben nyitott) típusok ISO 228/1 G 1/8"-től G 1"-ig UL jóváhagyású változat NPT csatlakozással Észak-Amerika számára (EVI) Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV210B 032U N C G 1 /8 1.5 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /8 1.5 mm Közvetlen EPDM 0-30 bar Rozsdamentes acél 0, EV210B 032U N C G 1 /8 1.5 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210B 032U N C G 1 /8 1.5 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /8 2 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /8 3 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 1.5 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 1.5 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 2 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 2 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 3 mm Közvetlen FKM 0-20 bar Bronz 0, EV210B 032U N C G 1 /4 3 mm Közvetlen EPDM 0-30 bar Rozsdamentes acél 0, EV210B 032U N C G 1 /4 3 mm Közvetlen EPDM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 3 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 1 /4 4.5 mm Közvetlen EPDM 0-13 bar Bronz 0, EV210B 032U N C G 1 /4 4.5 mm Közvetlen FKM 0-13 bar Bronz 0, EV210B 032U N C G 1 /4 4.5 mm Közvetlen EPDM 0-13 bar Rozsdamentes acél 0, EV210B 032U N C G 3 /8 3 mm Közvetlen NBR 0-10 bar Bronz 0, EV210B 032U N C G 3 /8 3 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N C G 3 /8 4.5 mm Közvetlen FKM 0-10 bar Bronz 0, EV210B 032U N C G 3 /8 4.5 mm Közvetlen EPDM 0-13 bar Bronz 0, EV210B 032U N C G 3 /8 4.5 mm Közvetlen FKM 0-13 bar Bronz 0, EV210B 032U N C G 3 /8 6 mm Közvetlen EPDM 0-6 bar Bronz 0, EV210B 032U N C G 3 /8 6 mm Közvetlen FKM 0-6 bar Bronz 0, EV210B 032U N C G 3 /8 8 mm Közvetlen EPDM 0-2,5 bar Bronz 1, EV210B 032U N C G 3 /8 8 mm Közvetlen FKM 0-2,5 bar Bronz 1, EV210B 032U N C G 1 /2 8 mm Közvetlen EPDM 0-3 bar Bronz 1, EV210B 032U N C G 1 /2 8 mm Közvetlen FKM 0-3 bar Bronz 1, EV210B 032U N C G 1 /2 10 mm Közvetlen EPDM 0-1,6 bar Bronz 1, EV210B 032U N C G 1 /2 10 mm Közvetlen FKM 0-1,6 bar Bronz 1, EV210B 032U N C G 1 /2 15 mm Közvetlen EPDM 0-0,45 bar Cinkmentes réz 2, EV210B 032U N C G 1 /2 15 mm Közvetlen FKM 0-0,45 bar Cinkmentes réz 2, EV210B 032U N C G 3 /4 20 mm Közvetlen EPDM 0-0,4 bar Cinkmentes réz 4, EV210B 032U N C G 3 /4 20 mm Közvetlen FKM 0-0,4 bar Cinkmentes réz 4, EV210B 032U N C G 1 25 mm Közvetlen EPDM 0-0,35 bar Cinkmentes réz 8, EV210B 032U N C G 1 25 mm Közvetlen FKM 0-0,35 bar Cinkmentes réz 8, EV210B 032U N O G 1 /8 1.5 mm Közvetlen FKM 0-30 bar Bronz 0, EV210B 032U N O G 1 /8 2 mm Közvetlen FKM 0-12 bar Bronz 0, EV210B 032U N O G 1 /4 2 mm Közvetlen FKM 0-12 bar Bronz 0, EV210B 032U N O G 1 /4 3 mm Közvetlen EPDM 0-5 bar Bronz 0, EV210B 032U N O G 1 /4 3 mm Közvetlen FKM 0-5 bar Bronz 0, EV210B 032U N O G 1 /4 4.5 mm Közvetlen EPDM 0-2 bar Bronz 0, EV210B 032U N O G 1 /4 4.5 mm Közvetlen FKM 0-2 bar Bronz 0, Danfoss Ipari Automatizálás Oldal 5 / 44

6 EV220B (6-22 széria) Szervo működésű 2/2-es mágnesszelepek EV220B 6-22 direkt szervo működtetésű 2/2-utas mágnesszelep termékcsalád. Csatlakozások: 1/4" - 1". Ez a sorozat kifejezetten a közepes átáramlás mellett megbízhatóan működő, ellenálló eszközökre vonatkozó gyártói igényeket elégíti ki. szervo működtetésű DN 6 - DN 22 sárgaréz vagy DZR (fertőtlenítőszerálló) sárgaréz szeleptest NC (alapállapotban zárt) és NO (alapállapotban nyitott) típusok ISO 228/1 vagy NPT menetes csatlakozás (EVSI és EVSI-U) Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV220B 032U N C G 1 /4 6 mm Szervo EPDM 0,1-20 bar Bronz 0, EV220B 032U N C G 1 /4 6 mm Szervo FKM 0,1-30 bar Bronz 0, EV220B 032U N C G 3 /8 6 mm Szervo EPDM 0,1-20 bar Bronz 0, EV220B 032U N C G 3 /8 6 mm Szervo FKM 0,1-30 bar Bronz 0, EV220B 032U N C G 3 /8 10 mm Szervo EPDM 0,1-20 bar Bronz 1, EV220B 032U N C G 3 /8 10 mm Szervo FKM 0,1-30 bar Bronz 1, EV220B 032U N C G 3 /8 10 mm Szervo NBR 0,1-30 bar Bronz 1, V ac EV220B 032U N C G 1 /2 10 mm Szervo EPDM 0,1-20 bar Bronz 1, EV220B 032U N C G 1 /2 10 mm Szervo FKM 0,1-30 bar Bronz 1, EV220B 032U N C G 1 /2 12 mm Szervo FKM 0,3-10 bar Bronz 2, EV220B 032U N C G 1 /2 12 mm Szervo EPDM 0,3-10 bar Bronz 2, EV220B 032U N C G 1 /2 12 mm Szervo NBR 0,3-10 bar Bronz 2, V ac EV220B 032U N C G 3 /4 18 mm Szervo FKM 0,3-10 bar Bronz 6, EV220B 032U N C G 3 /4 18 mm Szervo EPDM 0,3-10 bar Bronz 6, EV220B 032U N C G 3 /4 18 mm Szervo NBR 0,3-10 bar Bronz 6, V ac EV220B 032U N C G 3 /4 18 mm Szervo NBR 0,3-10 bar Bronz 6, V ac EV220B 032U N C G 1 22 mm Szervo EPDM 0,3-10 bar Bronz 6, EV220B 032U N C G 1 22 mm Szervo FKM 0,3-10 bar Bronz 6, EV220B 032U N C G 1 22 mm Szervo NBR 0,3-10 bar Bronz 6, V ac EV220B 032U N O G 3 /8 6 mm Szervo EPDM 0,1-10 bar Bronz 0, EV220B 032U N O G 3 /8 6 mm Szervo FKM 0,1-10 bar Bronz 0, EV220B 032U N O G 1 /2 10 mm Szervo FKM 0,1-10 bar Bronz 1, EV220B (15-50 széria) Szervo működésű 2/2-es mágnesszelepek Az EV220B egy univerzális indirekt szervo működtetésű 2/2-utas mágnesszelep termékcsalád. A szeleptest lehet sárgaréz, DZR (fertőtlenítőszerálló) sárgaréz vagy rozsdamentes acél, így a szelep számos különböző funkciójú berendezésben felhasználható. A standard beépített szűrő, az állítható zárási idő és az IP67 értékig terjedő elektromos védettség garantálja az optimális teljesítményt még kritikus környezeti feltételek mellett is. szervo működtetésű DN 15 - DN 50 a szeleptest lehet sárgaréz, DZR sárgaréz, fémöntvény vagy rozsdamentes acél NC és NO típusok ISO 228/1 vagy NPT menetes csatlakozás (EVSI és EVSI-U) beépített szűrő a vezérlőrendszer védelmére csillapított zárású állítható zárási idő Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV220B 032U N C G 1 /2 15 mm Szervo NBR 0,3-16 bar Bronz 4, V ac EV220B 032U N C G 1 /2 15 mm Szervo EPDM 0,3-16 bar Bronz 4, EV220B 032U N C G 1 /2 15 mm Szervo FKM 0,3-10 bar Bronz 4, EV220B 032U N C G 1 /2 15 mm Szervo NBR 0,3-16 bar Bronz 4, EV220B 032U N C G 1 /2 15 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 4, EV220B 032U N C G 1 /2 15 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 4, EV220B 032U N C G 3 /4 20 mm Szervo NBR 0,3-16 bar Bronz 8, V ac EV220B 032U N C G 3 /4 20 mm Szervo EPDM 0,3-16 bar Bronz 8, EV220B 032U N C G 3 /4 20 mm Szervo FKM 0,3-10 bar Bronz 8, EV220B 032U N C G 3 /4 20 mm Szervo NBR 0,3-16 bar Bronz 8, EV220B 032U N C G 3 /4 20 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 8, EV220B 032U N C G 3 /4 20 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 8, EV220B 032U N C G 1 25 mm Szervo NBR 0,3-16 bar Bronz 11, V ac EV220B 032U N C G 1 25 mm Szervo EPDM 0,3-16 bar Bronz 11, EV220B 032U N C G 1 25 mm Szervo FKM 0,3-10 bar Bronz 11, EV220B 032U N C G 1 25 mm Szervo NBR 0,3-16 bar Bronz 11, EV220B 032U N C G 1 25 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 11, EV220B 032U N C G 1 25 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 11, EV220B 032U N C G 1 1 /4 32 mm Szervo NBR 0,3-16 bar Bronz 18, V ac EV220B 032U N C G 1 1 /4 32 mm Szervo NBR 0,3-16 bar Bronz 18, V ac EV220B 032U N C G 1 1 /4 32 mm Szervo EPDM 0,3-16 bar Bronz 18, EV220B 032U N C G 1 1 /4 32 mm Szervo FKM 0,3-10 bar Bronz 18, EV220B 032U N C G 1 1 /4 32 mm Szervo NBR 0,3-16 bar Bronz 18, EV220B 032U N C G 1 1 /4 32 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 18, EV220B 032U N C G 1 1 /4 32 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 18, EV220B 032U N C G 1 1 /2 40 mm Szervo NBR 0,3-16 bar Bronz 24, V ac EV220B 032U N C G 1 1 /2 40 mm Szervo EPDM 0,3-16 bar Bronz 24, EV220B 032U N C G 1 1 /2 40 mm Szervo FKM 0,3-10 bar Bronz 24, EV220B 032U N C G 1 1 /2 40 mm Szervo NBR 0,3-16 bar Bronz 24, EV220B 032U N C G 1 1 /2 40 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 24, EV220B 032U N C G 1 1 /2 40 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 24, EV220B 032U N C G 2 40 mm Szervo NBR 0,3-16 bar Bronz 24, V ac EV220B 032U N C G 2 50 mm Szervo EPDM 0,3-16 bar Bronz 40, EV220B 032U N C G 2 50 mm Szervo FKM 0,3-10 bar Bronz 40, EV220B 032U N C G 2 50 mm Szervo NBR 0,3-16 bar Bronz 40, EV220B 032U N C G 2 50 mm Szervo EPDM 0,3-16 bar Rozsdamentes acél 40, EV220B 032U N C G 2 50 mm Szervo FKM 0,3-10 bar Rozsdamentes acél 40, Danfoss Ipari Automatizálás Oldal 6 / 44

7 Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV220B 032U N O G 1 /2 15 mm Szervo EPDM 0,3-16 bar Bronz 4, EV220B 032U N O G 1 /2 15 mm Szervo FKM 0,3-10 bar Bronz 4, EV220B 032U N O G 1 /2 15 mm Szervo NBR 0,3-16 bar Bronz 4, EV220B 032U N O G 3 /4 20 mm Szervo EPDM 0,3-16 bar Bronz 8, EV220B 032U N O G 3 /4 20 mm Szervo FKM 0,3-10 bar Bronz 8, EV220B 032U N O G 3 /4 20 mm Szervo NBR 0,3-16 bar Bronz 8, EV220B 032U N O G 1 25 mm Szervo EPDM 0,3-16 bar Bronz 11, EV220B 032U N O G 1 25 mm Szervo FKM 0,3-10 bar Bronz 11, EV220B 032U N O G 1 25 mm Szervo NBR 0,3-16 bar Bronz 11, EV220B 032U N O G 1 1 /4 32 mm Szervo EPDM 0,3-16 bar Bronz 18, EV220B 032U N O G 1 1 /4 32 mm Szervo FKM 0,3-10 bar Bronz 18, EV220B 032U N O G 1 1 /4 32 mm Szervo NBR 0,3-16 bar Bronz 18, EV220B 032U N O G 1 1 /2 40 mm Szervo EPDM 0,3-16 bar Bronz 24, EV220B 032U N O G 1 1 /2 40 mm Szervo FKM 0,3-10 bar Bronz 24, EV220B 032U N O G 1 1 /2 40 mm Szervo NBR 0,3-16 bar Bronz 24, EV220B 032U N O G 2 50 mm Szervo EPDM 0,3-16 bar Bronz 40, EV220B 032U N O G 2 50 mm Szervo FKM 0,3-10 bar Bronz 40, EV220B 032U N O G 2 50 mm Szervo NBR 0,3-16 bar Bronz 40, EV220B ( széria) Szervo működésű 2/2-es mágnesszelepek Az EV220B egy 2/2-utas mágnesszelep termékcsalád nagy átáramlású szelepeket igénylő, nagy igénybevételt jelentő ipari funkciókhoz alkalmas. A szelep öntöttvas burkolattal és karimás csatlakozással készül. A csillapított zárást biztosító kialakításnak és a vezérlőrendszert védő szűrőnek köszönhetően megbízhatóan működik. szervo működtetésű DN 65 - DN 100 öntöttvas szeleptest karimás csatlakozás üzemi nyomás max. 10 bar közeghőmérséklet max. 90 C Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV220B 016D N C DN 65 heg. karima 65 mm Szervo NBR 0,25-10 bar Öntött vas 50, EV220B 016D N C DN 65 heg. karima 65 mm Szervo EPDM 0,25-10 bar Öntött vas 50, EV220B 016D N C DN 80 heg. karima 80 mm Szervo NBR 0,25-10 bar Öntött vas 75, EV220B 016D N C DN 80 heg. karima 80 mm Szervo EPDM 0,25-10 bar Öntött vas 75, EV220B 016D N C DN 80 heg. karima 100 mm Szervo EPDM 0,25-10 bar Öntött vas 130, EV250B Kényszer-szervo működés 2/2-es mágnesszelepek A kényszerszervo működtetésű EV250B mágnesszelep 0-10 nyomáskülönbségig alkalmazható. Ez a 2/2-utas mágnesszelep termékcsalád legfőképpen alacsony nyomáskülönbségű, de közepes átáramlást igénylő zárt rendszerekben használható. A szeleptest fertőtlenítőszerálló sárgaréz, mely biztosítja a szerelvény hosszú élettartamát még akkor is, ha a szelep agresszív gőzzel érintkezik. Az EV250B használható a Danfoss mágnestekercs sorozat minden elemével IP00-tól IP67-ig. A közeghőmérséklet maximum 140 C lehet (kis nyomású gőznél). Kényszerszervo működtetésű DN 10 - DN 22 DZR sárgaréz szeleptest NC (alapállapotban zárt) vagy NO (alapállapotban nyitott) nem igényel nyomáskülönbséget a működéshez különösen alkalmas zárt rendszerekhez és tartályok leürítéséhez WRAS, VA és UL jóváhagyással is ISO vagy NPT menetes csatlakozás Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV250B 032U N C G 3 /8 10 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 2, V ac EV250B 032U N C G 3 /8 10 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 2, EV250B 032U N C G 3 /8 10 mm Kényszerszervo FKM 0-10 bar Cinkmentes réz 2, EV250B 032U N C G 1 /2 12 mm Kényszerszervo EPDM 0-10 bar Bronz 2, EV250B 032U N C G 1 /2 12 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 4, V ac EV250B 032U N C G 1 /2 12 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 4, V ac EV250B 032U N C G 1 /2 12 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 4, EV250B 032U N C G 1 /2 12 mm Kényszerszervo FKM 0-10 bar Cinkmentes réz 4, EV250B 032U N C G 3 /4 18 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 6, V ac EV250B 032U N C G 3 /4 18 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 6, V ac EV250B 032U N C G 3 /4 18 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 6, EV250B 032U N C G 3 /4 18 mm Kényszerszervo FKM 0-10 bar Cinkmentes réz 6, EV250B 032U N C G 1 22 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 7, V ac EV250B 032U N C G 1 22 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 7, V ac EV250B 032U N C G 1 22 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 7, EV250B 032U N C G 1 22 mm Kényszerszervo FKM 0-10 bar Cinkmentes réz 7, EV250B 032U N O G 3 /8 10 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 2, EV250B 032U N O G 1 /2 12 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 4, EV250B 032U N O G 3 /4 18 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 6, EV250B 032U N O G 1 20 mm Kényszerszervo EPDM 0-10 bar Cinkmentes réz 7, Danfoss Ipari Automatizálás Oldal 7 / 44

8 EV260B Szervo működésű 2-utú proporcionális mágnesszelepek Az EV260B egy proporcionális szervo működtetésű 2-utas mágnesszelep termékcsalád. A csatlakozás mérettartománya 1/4" - 3/4". A mágnestekercsben folyó áram fokozatmentes szabályozásával az armatúra pozíciója folyamatosan változtatható az armatúra csőben, ezáltal a teljesen nyitott és a teljesen zárt állapot között bármilyen átömlési keresztmetszet előállítható. A szelep akkor van teljesen nyitott állapotban, amikor a mágnestekercs árama eléri a maximumát. proporcionális (modulált) fokozatmentes áramlásszabályozás 2-utas szervo működtetésű DN 6 - DN 20 rövid reakcióidő lineáris karakterisztika a teljes szabályozási tartományban áramkimaradásra a szelep automatikusan zár (biztonsági funkció) elektromos védettség: IP V DC tápellátás Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV260B 032U N C G 1 /4 6 mm Szervo PTFE 0,5-10 bar Bronz 0, EV260B 032U N C G 3 /8 6 mm Szervo PTFE 0,5-10 bar Bronz 0, EV260B 032U N C G 3 /8 10 mm Szervo PTFE 0,5-10 bar Bronz 1, EV260B 032U N C G 1 /2 10 mm Szervo PTFE 0,5-10 bar Bronz 1, EV260B 032U N C G 1 /2 15 mm Szervo PTFE 0,5-10 bar Bronz 2, EV260B 032U N C G 3 /4 20 mm Szervo PTFE 0,5-10 bar Bronz 5, EV310B Direkt működésű 3/2-es mágnesszelepek Az EV310B termékcsaládot univerzális felhasználású direkt működtetésű 3/2-utas mágnesszelepek széles választéka alkotja. Az EV310B rendkívül ellenálló és nagy teljesítményű szelepcsalád, mely a legkülönfélébb erős igénybevételt jelentő helyen használható. 3/2-utas direkt működtetés DN DN 3.5 sárgaréz szeleptest menetes (G 1/8" - G 3/8") vagy karimás (32x32 mm) csatlakozás NC (alapállapotban zárt) és NO (alapállapotban nyitott) típusok Kiegészítő kézi működtetéssel is Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV310B 032U N C G 1 /8 1.5 mm Közvetlen FKM 0-20 bar Bronz 0, EV310B 032U N C G 1 /8 2 mm Közvetlen FKM 0-16 bar Bronz 0, EV310B 032U N C G 1 /8 3 mm Közvetlen FKM 0-7 bar Bronz 0, EV310B 032U N C G 1 /4 1.5 mm Közvetlen FKM 0-20 bar Bronz 0, EV310B 032U N C G 1 /4 2 mm Közvetlen FKM 0-16 bar Bronz 0, EV310B 032U N C G 1 /4 3 mm Közvetlen FKM 0-7 bar Bronz 0, EV310B 032U N C G 1 /4 3.5 mm Közvetlen FKM 0-5 bar Bronz 0, EV310B 032U N C G 3 /8 2 mm Közvetlen FKM 0-16 bar Bronz 0, EV310B 032U N C G 3 /8 3 mm Közvetlen FKM 0-7 bar Bronz 0, EV310B 032U N C G 3 /8 3.5 mm Közvetlen FKM 0-5 bar Bronz 0, EV310B 032U N O G 1 /8 1.5 mm Közvetlen FKM 0-20 bar Bronz 0, EV310B 032U N O G 1 /8 2 mm Közvetlen FKM 0-16 bar Bronz 0, EV310B 032U N O G 1 /4 2 mm Közvetlen FKM 0-16 bar Bronz 0, EV215B Direkt működésű 2/2-es mágnesszelepek gőzre Az EV215B egy direkt működtetésű 2/2-utas mágnesszelep gőz közeghez. A kialakítás a Danfoss direkt működtetésű, nagyteljesítményű szelepeinek elvén alapul, azonban a szeleplap tömítés teflonból (PTFE) készül, ami garantálja a megbízható üzemelést még szennyezett gőz közeg esetén is. A szeleptest rozsdamentes acél, mely még agresszív gőz közeggel érintkezve is biztosítja a hosszú élettartamot. speciálisan gőzhöz kifejlesztve direkt működtetés DN 3 G 1/4" rozsdamentes acél szeleptest csak NC változat ISO 228/1 vagy NPT (EVSIS 3) menetes csatlakozás Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Ár EV215B 032U N C G 1 /4 3 mm Közvetlen PTFE 0-10 bar Rozsdamentes acél 0, EV225B Szervo működésű 2/2-es mágnesszelepek gőzre Az EV225B egy szervo működtetésű 2/2-utas mágnesszelep gőz közeghez. A mágnesszelep működése a teflon (PTFE) membránon alapul, mely garantálja a megbízható üzemelést még szennyezett gőz közeg esetén is. A szeleptest fertőtlenítőszerálló sárgaréz, a szelepülék pedig rozsdamentes acél, mely még agresszív gőz közeggel érintkezve is biztosítja a hosszú élettartamot. speciálisan gőzhöz kifejlesztve szervo működtetésű DN 6 - DN 25 G 1/4" - G 1" DZR sárgaréz szeleptest NC (alapállapotban zárt) ISO 228/1 és UL jóváhagyással rendelkező változatok NPT menetes csatlakozással Észak-Amerika számára (EVSIS) Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV225B 032U N C G 1 /4 6 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 0, V ac EV225B 032U N C G 3 /8 10 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 2, V ac EV225B 032U N C G 1 /2 10 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 2, V ac EV225B 032U N C G 1 /2 10 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 2, Danfoss Ipari Automatizálás Oldal 8 / 44

9 Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Kv Tekercs Ár fesz. EV225B 032U N C G 1 /2 10 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 2, V dc EV225B 032U N C G 1 /2 15 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 3, V ac EV225B 032U N C G 1 /2 15 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 3, EV225B 032U N C G 3 /4 20 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 5, V ac EV225B 032U N C G 3 /4 20 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 5, V ac EV225B 032U N C G 3 /4 20 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 5, EV225B 032U N C G 3 /8 10 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 2, V dc EV225B 032U N C G 1 25 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 6, V ac EV225B 032U N C G 1 25 mm Szervo PTFE 0,2-10 bar Cinkmentes réz 6, Danfoss Ipari Automatizálás Oldal 9 / 44

10 Segédenergia működtetésű szelepek A segédenergia-működtetésű szelepek speciális felhasználási célokra szolgálnak, mint például az alábbiak: - erősen szennyezett közegek - nagy viszkozitású közegek - magas külső hőmérséklet - nagy átáramlási kapacitás - nedves környezetek - robbanásveszélyes helyek AV210 Ferde ülékű segédenergia működtetésű szelepek Az AV210 egy segédenergia működtetésű, ferdeülékű szelep nagy igénybevételt jelentő ipari célokra. Ez a szelep nagyon magas közeghőmérséklet és viszkozitás mellett is üzemképes, és nem érzékeny a közegben található szennyeződésekre, ezért mindent megoldó szelepnek is nevezik. Anyaga lehet fémöntvény (RG5/bronz) vagy rozsdamentes acél (AISI316). nagy kapacitás ferdeülékű dugattyú NC típus: kétirányú, az áramlás irányával azonos irányban és azzal szemben is zárhat NO típus: az áramlás irányával szemben zár bronz vagy rozsdamentes acél szeleptest Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Test Záró Szabályzó Kv Ár fej [kg] [ferdeülékű] [d mm] m3/h HUF AV210A 042N N C G 3 /8 15 mm Dugattyú PTFE - Áramlással szemben 40 mm 4, AV210B 042N N C G 3 /8 15 mm Dugattyú PTFE - Áramlással szemben 50 mm 4, AV210A 042N N C G 1 /2 15 mm Dugattyú PTFE - Áramlással szemben 40 mm 5, AV210B 042N N C G 1 /2 15 mm Dugattyú PTFE - Áramlással szemben 50 mm 5, AV210B 042N N C G 3 /4 20 mm Dugattyú PTFE - Áramlással szemben 50 mm 10, AV210C 042N N C G 3 /4 20 mm Dugattyú PTFE - Áramlással szemben 63 mm 10, AV210C 042N N C G 3 /4 20 mm Dugattyú PTFE Rozsdamentes acél Áramlással szemben 63 mm 10, AV210C 042N N C G 1 25 mm Dugattyú PTFE - Áramlással szemben 63 mm 20, AV210D 042N N C G 1 25 mm Dugattyú PTFE - Áramlással szemben 90 mm 20, AV210C 042N N C G 1 25 mm Dugattyú PTFE Rozsdamentes acél Áramlással szemben 63 mm 20, AV210D 042N N C G 1 1 /4 32 mm Dugattyú PTFE - Áramlással szemben 90 mm 29, AV210D 042N N C G 1 1 /4 32 mm Dugattyú PTFE Rozsdamentes acél Áramlással szemben 90 mm 29, AV210D 042N N C G 1 1 /2 40 mm Dugattyú PTFE - Áramlással szemben 90 mm 46, AV210E 042N N C G 1 1 /2 40 mm Dugattyú PTFE - Áramlással szemben 110 mm 46, AV210D 042N N C G 1 1 /2 40 mm Dugattyú PTFE Rozsdamentes acél Áramlással szemben 90 mm 46, AV210E 042N N C G 2 50 mm Dugattyú PTFE - Áramlással szemben 110 mm 67, AV210E 042N N C G 2 50 mm Dugattyú PTFE Rozsdamentes acél Áramlással szemben 110 mm 67, AV210B 042N N C 3 /4 NPT 20 mm Dugattyú PTFE - Áramlással szemben 50 mm 10, AV210C 042N N C 1 NPT 25 mm Dugattyú PTFE - Áramlással szemben 63 mm 20, AV210B 042N N O G 3 /8 15 mm Dugattyú PTFE - Áramlással szemben 50 mm 4, AV210B 042N N O G 1 /2 15 mm Dugattyú PTFE - Áramlással szemben 50 mm 5, AV210B 042N N O G 3 /4 20 mm Dugattyú PTFE - Áramlással szemben 50 mm 10, AV210C 042N N O G 1 25 mm Dugattyú PTFE - Áramlással szemben 63 mm 20, AV210C 042N N O G 1 1 /4 32 mm Dugattyú PTFE - Áramlással szemben 63 mm 29, AV210D 042N N O G 1 1 /2 40 mm Dugattyú PTFE - Áramlással szemben 90 mm 46, HP230N kereszt-ülékű segédenergia működtetésű szelepek A HP230N egy áramlási irányra keresztben elhelyezett ülékű, kis méretű, segédenergia-működtetésű szelep nagy igénybevételt jelentő ipari célokra. Ez a segédenergia-működtetésű szelep nagyon magas közeghőmérséklet és - viszkozitás mellett is üzemképes, és nem érzékeny a közegben található szennyeződésekre, ezért mindent megoldó szelepnek is nevezik. erős, kompakt kialakítás keresztirányú ülékű dugattyú sárgaréz NC változatok mint alapkivitel szelepzárás a folyadékáramlás irányával szemben közeghőmérséklet: max. 180 C 0-40 bar nyomáskülönbség tartományban üzemképes csatlakozások: 1/4" - 1/2" nyílásméret: 2,5-13 mm Típus Cikkszám Egys. Tömeg Műk. Csatl. Szelepülék Működés Tömítés Nyomáskülönbség Test Záró Kv Ár [kg] [vertikális] [bar] m3/h HUF HP230N 042N N C G 1 /4 5.5 mm Dugattyú PTFE 0-40 bar Bronz Áramlással szemben 0, HP230N 042N N C G 1 /2 13 mm Dugattyú PTFE 0-7 bar Bronz Áramlással szemben 2, Danfoss Ipari Automatizálás Oldal 10 / 44

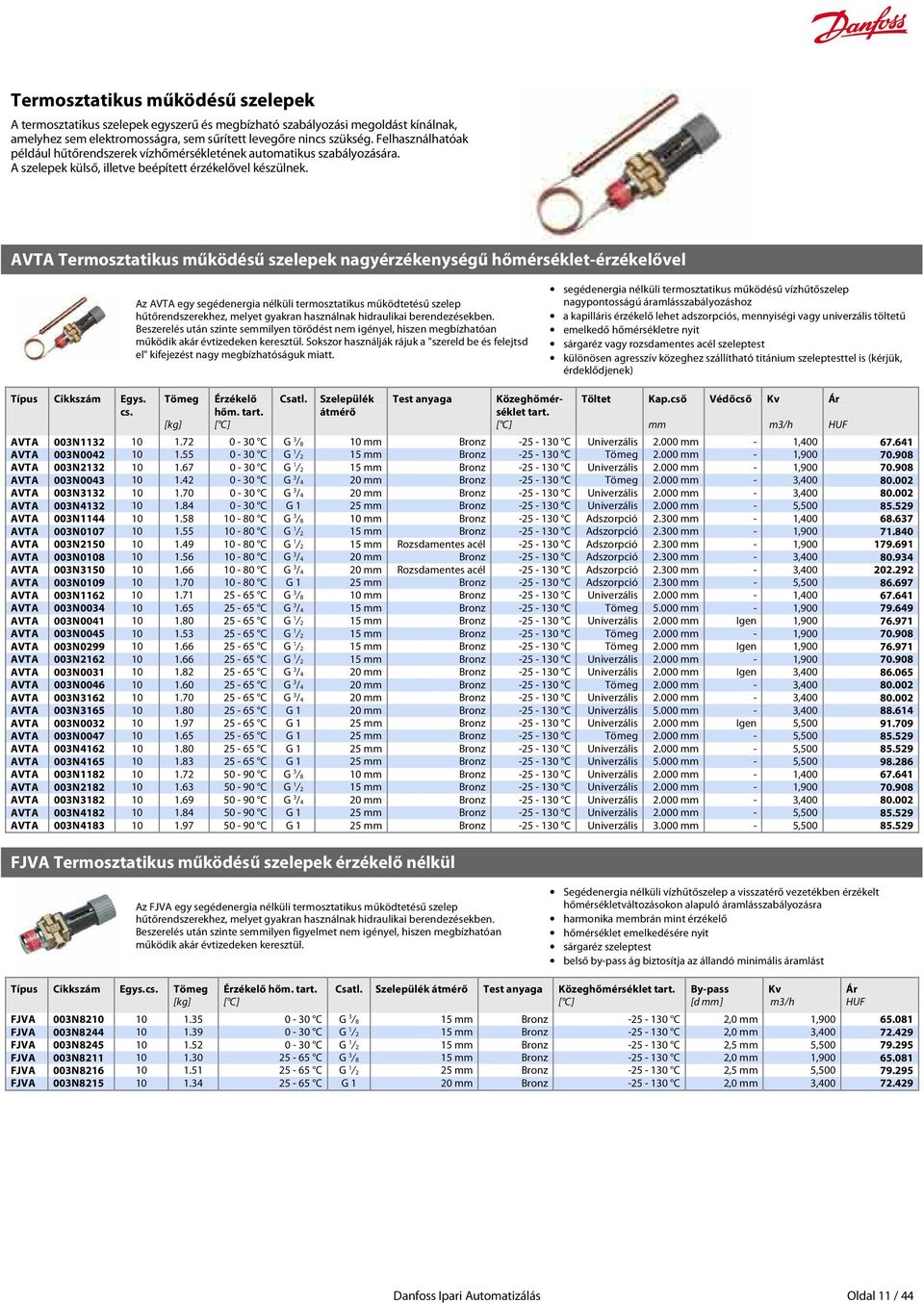

11 Termosztatikus működésű szelepek A termosztatikus szelepek egyszerű és megbízható szabályozási megoldást kínálnak, amelyhez sem elektromosságra, sem sűrített levegőre nincs szükség. Felhasználhatóak például hűtőrendszerek vízhőmérsékletének automatikus szabályozására. A szelepek külső, illetve beépített érzékelővel készülnek. AVTA Termosztatikus működésű szelepek nagyérzékenységű hőmérséklet-érzékelővel Az AVTA egy segédenergia nélküli termosztatikus működtetésű szelep hűtőrendszerekhez, melyet gyakran használnak hidraulikai berendezésekben. Beszerelés után szinte semmilyen törődést nem igényel, hiszen megbízhatóan működik akár évtizedeken keresztül. Sokszor használják rájuk a "szereld be és felejtsd el" kifejezést nagy megbízhatóságuk miatt. segédenergia nélküli termosztatikus működésű vízhűtőszelep nagypontosságú áramlásszabályozáshoz a kapilláris érzékelő lehet adszorpciós, mennyiségi vagy univerzális töltetű emelkedő hőmérsékletre nyit sárgaréz vagy rozsdamentes acél szeleptest különösen agresszív közeghez szállítható titánium szeleptesttel is (kérjük, érdeklődjenek) Típus Cikkszám Egys. Tömeg Érzékelő Csatl. Szelepülék Test Közeghőmérséklet Töltet Kap.cső Védőcső Kv Ár hőm. tart. tart. [kg] [ C] [ C] mm m3/h HUF AVTA 003N C G 3 /8 10 mm Bronz C Univerzális mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Tömeg mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Univerzális mm - 1, AVTA 003N C G 3 /4 20 mm Bronz C Tömeg mm - 3, AVTA 003N C G 3 /4 20 mm Bronz C Univerzális mm - 3, AVTA 003N C G 1 25 mm Bronz C Univerzális mm - 5, AVTA 003N C G 3 /8 10 mm Bronz C Adszorpció mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Adszorpció mm - 1, AVTA 003N C G 1 /2 15 mm Rozsdamentes acél C Adszorpció mm - 1, AVTA 003N C G 3 /4 20 mm Bronz C Adszorpció mm - 3, AVTA 003N C G 3 /4 20 mm Rozsdamentes acél C Adszorpció mm - 3, AVTA 003N C G 1 25 mm Bronz C Adszorpció mm - 5, AVTA 003N C G 3 /8 10 mm Bronz C Univerzális mm - 1, AVTA 003N C G 3 /4 15 mm Bronz C Tömeg mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Univerzális mm Igen 1, AVTA 003N C G 1 /2 15 mm Bronz C Tömeg mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Tömeg mm Igen 1, AVTA 003N C G 1 /2 15 mm Bronz C Univerzális mm - 1, AVTA 003N C G 3 /4 20 mm Bronz C Univerzális mm Igen 3, AVTA 003N C G 3 /4 20 mm Bronz C Tömeg mm - 3, AVTA 003N C G 3 /4 20 mm Bronz C Univerzális mm - 3, AVTA 003N C G 1 20 mm Bronz C Univerzális mm - 3, AVTA 003N C G 1 25 mm Bronz C Univerzális mm Igen 5, AVTA 003N C G 1 25 mm Bronz C Tömeg mm - 5, AVTA 003N C G 1 25 mm Bronz C Univerzális mm - 5, AVTA 003N C G 1 25 mm Bronz C Univerzális mm - 5, AVTA 003N C G 3 /8 10 mm Bronz C Univerzális mm - 1, AVTA 003N C G 1 /2 15 mm Bronz C Univerzális mm - 1, AVTA 003N C G 3 /4 20 mm Bronz C Univerzális mm - 3, AVTA 003N C G 1 25 mm Bronz C Univerzális mm - 5, AVTA 003N C G 1 25 mm Bronz C Univerzális mm - 5, FJVA Termosztatikus működésű szelepek érzékelő nélkül Az FJVA egy segédenergia nélküli termosztatikus működtetésű szelep hűtőrendszerekhez, melyet gyakran használnak hidraulikai berendezésekben. Beszerelés után szinte semmilyen figyelmet nem igényel, hiszen megbízhatóan működik akár évtizedeken keresztül. Segédenergia nélküli vízhűtőszelep a visszatérő vezetékben érzékelt hőmérsékletváltozásokon alapuló áramlásszabályozásra harmonika membrán mint érzékelő hőmérséklet emelkedésére nyit sárgaréz szeleptest belső by-pass ág biztosítja az állandó minimális áramlást Típus Cikkszám Egys. Tömeg Érzékelő hőm. tart. Csatl. Szelepülék Test Közeghőmérséklet tart. By-pass Kv Ár [kg] [ C] [ C] [d mm] m3/h HUF FJVA 003N C G 3 /8 15 mm Bronz C 2,0 mm 1, FJVA 003N C G 1 /2 15 mm Bronz C 2,0 mm 3, FJVA 003N C G 1 /2 15 mm Bronz C 2,5 mm 5, FJVA 003N C G 3 /8 15 mm Bronz C 2,0 mm 1, FJVA 003N C G 1 /2 25 mm Bronz C 2,5 mm 5, FJVA 003N C G 1 20 mm Bronz C 2,0 mm 3, Danfoss Ipari Automatizálás Oldal 11 / 44

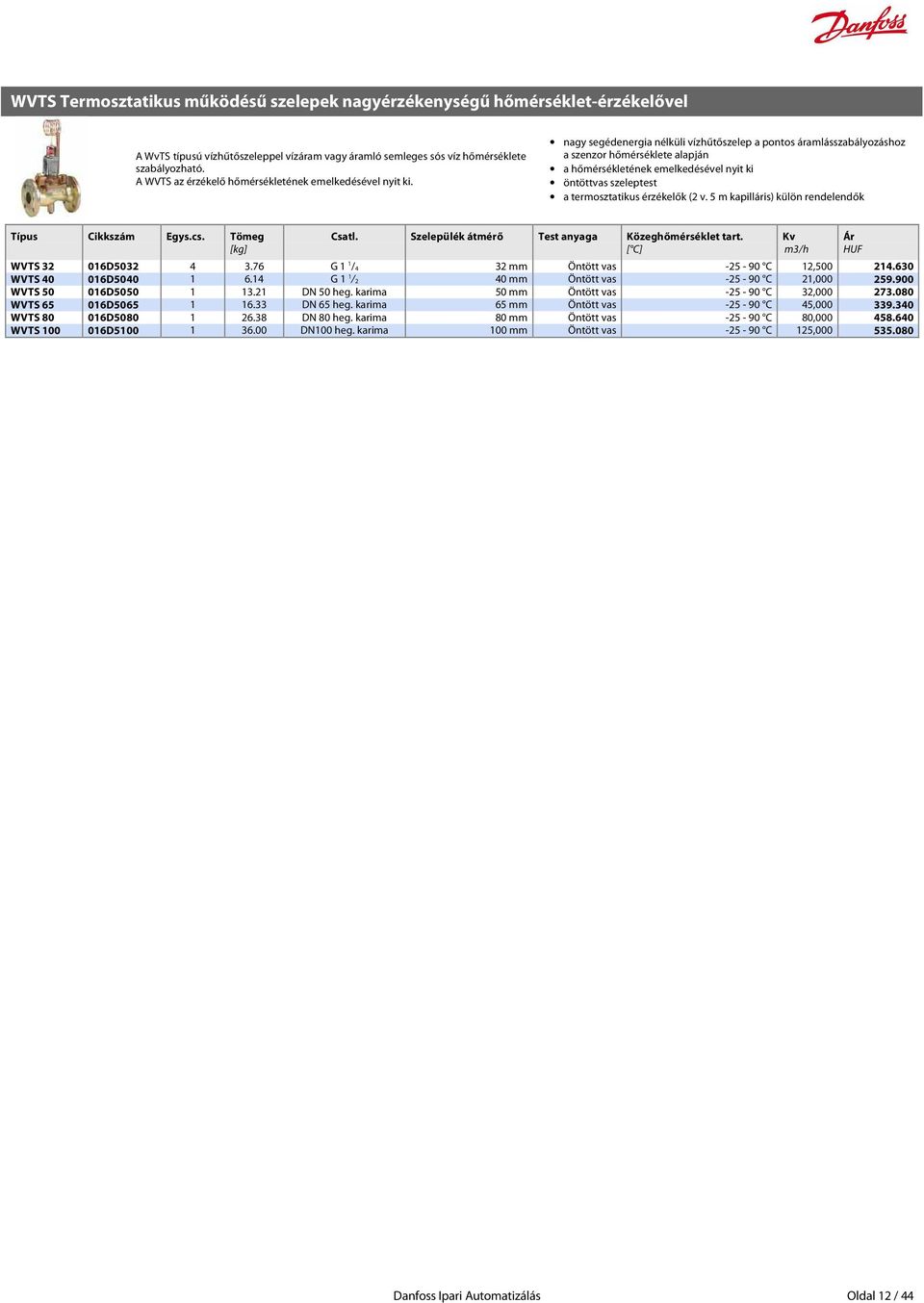

12 WVTS Termosztatikus működésű szelepek nagyérzékenységű hőmérséklet-érzékelővel A WvTS típusú vízhűtőszeleppel vízáram vagy áramló semleges sós víz hőmérséklete szabályozható. A WVTS az érzékelő hőmérsékletének emelkedésével nyit ki. nagy segédenergia nélküli vízhűtőszelep a pontos áramlásszabályozáshoz a szenzor hőmérséklete alapján a hőmérsékletének emelkedésével nyit ki öntöttvas szeleptest a termosztatikus érzékelők (2 v. 5 m kapilláris) külön rendelendők Típus Cikkszám Egys. Tömeg Csatl. Szelepülék Test Közeghőmérséklet tart. Kv Ár [kg] [ C] m3/h HUF WVTS D G 1 1 /4 32 mm Öntött vas C 12, WVTS D G 1 1 /2 40 mm Öntött vas C 21, WVTS D DN 50 heg. karima 50 mm Öntött vas C 32, WVTS D DN 65 heg. karima 65 mm Öntött vas C 45, WVTS D DN 80 heg. karima 80 mm Öntött vas C 80, WVTS D DN100 heg. karima 100 mm Öntött vas C 125, Danfoss Ipari Automatizálás Oldal 12 / 44

13 Mágnestekercsek A maximális rugalmasság érdekében a Danfoss mágnesszelepek és mágnestekercsek általában külön rendelhetők, így lehetőség van a feladatra legalkalmasabb szelep/mágnestekercs kombináció kiválasztására. A Danfoss mágnestekercsek között megtalálhatók a könnyen kezelhető felpattintható, illetve a hagyományos menetes rögzítésű tekercsek is. Emellett az EEx/ATEX, illetve UL jóváhagyással rendelkező alkalmazásspecifikus tekercsek széles választékát kínáljuk például gőz közeghez és robbanásveszélyes környezetekbe. AB Kompakt mágnestekercsek Kis méretű, alacsony áramfogyasztású mágnestekercs az A jelű szelepekhez; 4.5W AC / 5W DC kis méretű, kompakt H osztályú szigeteléssel rendelkező, öntött műanyag tekercstest külső hőmérséklet: max. +50 C minden szokványos feszültségű egyen- és váltóáramra IP 00 védettségű verzió 6,3 x 0,8 mm-es csúszósarukkal IP 65 védettségű verzió kapocsdobozzal Típus Cikkszám Egys. Tömeg Telj. felv. Feszültség Feszültség Frek. Környezeti hőmérséklet Tekercs csatl. IP Armatúra hüvely mérete Ár [kg] [W] [V ac] [V dc] [Hz] [ C] HUF AB012C 042N ,5 W 12 V - 50/60 HZ C Csúszósaru IP 00 9 mm AB024C 042N ,5 W 24 V - 50/60 HZ C Csúszósaru IP 00 9 mm AB110C 042N ,5 W 110 V - 50/60 HZ C Csúszósaru IP 00 9 mm AB230C 042N ,5 W 230 V - 50/60 HZ C Csúszósaru IP 00 9 mm AB240C 042N ,5 W 240 V - 50/60 HZ C Csúszósaru IP 00 9 mm AB024D 042N W - 24,0 V dc C Csúszósaru IP 00 9 mm AB012D 042N W - 12,0 V dc C Csúszósaru IP 00 9 mm AC Kompakt mágnestekercsek Kis méretű, nagy áramfelvételű mágnestekercs az A jelű szelepekhez; 7W AC / 10W DCv Kis méret H osztályú szigeteléssel rendelkező, öntött műanyag tekercstest külső hőmérséklet: +50 C-ig IP 00 védettségű verzió 6,3 x 0,8 mm-es csúszósarukkal IP 65 védettségű verzió kapocsdobozzal Típus Cikkszám Egys. Tömeg Telj. felv. Feszültség Feszültség Frek. Környezeti hőmérséklet Tekercs csatl. IP Armatúra hüvely mérete Ár [kg] [W] [V ac] [V dc] [Hz] [ C] HUF AC110C 042N W 110 V - 50/60 HZ C Csúszósaru IP 00 9 mm AC230C 042N W 230 V - 50/60 HZ C Csúszósaru IP 00 9 mm AC024C 042N W 24 V - 50/60 HZ C Csúszósaru IP 00 9 mm AC240C 042N W 240 V - 50/60 HZ C Csúszósaru IP 00 9 mm AC024D 042N W - 24,0 V dc C Csúszósaru IP 00 9 mm AC012D 042N W - 12,0 V dc C Csúszósaru IP 00 9 mm AM Kompakt mágnestekercsek Kis méretű mágnestekercs az A jelű szelepekhez, 7.5W AC / 9.5W DC Kis méretű H osztályú szigeteléssel rendelkező, öntött műanyag tekercstest Külső hőmérséklet: max. +50 C IP 00 védettségű változat DIN A szabvány szerinti bekötési pontokkal IP 20 védettségű változat védősapkával IP 65 védettségű változat kapocsdobozzal Típus Cikkszám Egys. Tömeg Telj. felv. Feszültség Feszültség Frek. Környezeti hőmérséklet Tekercs csatl. IP Armatúra hüvely Ár mérete [kg] [W] [V ac] [V dc] [Hz] [ C] HUF AM024C 042N ,5 W 24 V - 50/60 HZ C Csúszósaru IP 00 9 mm AM230C 042N ,5 W 230 V - 50/60 HZ C Csúszósaru IP 00 9 mm AM110C 042N ,5 W 110 V - 50/60 HZ C Csúszósaru IP 00 9 mm AM240C 042N ,5 W 240 V - 50/60 HZ C Csúszósaru IP 00 9 mm AM012D 042N ,5 W - 12,0 V dc C Csúszósaru IP 00 9 mm AM024D 042N ,5 W - 24,0 V dc C Csúszósaru IP 00 9 mm Danfoss Ipari Automatizálás Oldal 13 / 44
