1 TARTALOM (mágnesszelepekhez) Index Egyéb Danfoss termékek 82-83

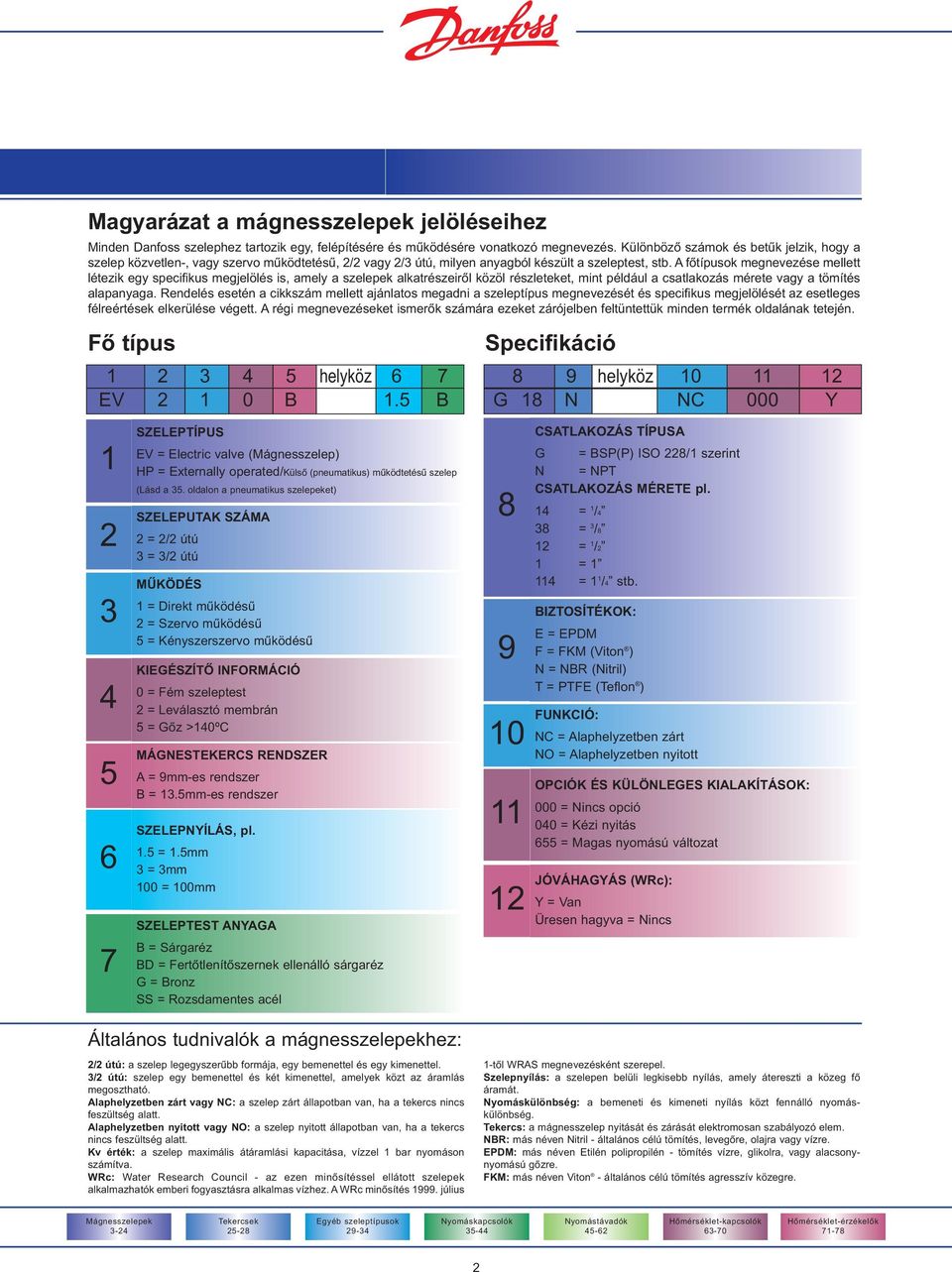

2 Magyarázat a mágnesszelepek jelöléseihez Minden Danfoss szelephez tartozik egy, felépítésére és mûködésére vonatkozó megnevezés. Különbözõ számok és betûk jelzik, hogy a szelep közvetlen-, vagy szervo mûködtetésû, 2/2 vagy 2/3 útú, milyen anyagból készült a szeleptest, stb. A fõtípusok megnevezése mellett létezik egy specifikus megjelölés is, amely a szelepek alkatrészeirõl közöl részleteket, mint például a csatlakozás mérete vagy a tömítés alapanyaga. Rendelés esetén a cikkszám mellett ajánlatos megadni a szeleptípus megnevezését és specifikus megjelölését az esetleges félreértések elkerülése végett. A régi megnevezéseket ismerõk számára ezeket zárójelben feltüntettük minden termék oldalának tetején. Fõ típus helyköz 6 7 EV B 1.5 B Specifikáció 8 9 helyköz G 18 N NC 000 Y SZELEPTÍPUS EV = Electric valve (Mágnesszelep) HP = Externally operated/külsõ (pneumatikus) mûködtetésû szelep (Lásd a 35. oldalon a pneumatikus szelepeket) SZELEPUTAK SZÁMA 2 = 2/2 útú 3 = 3/2 útú MÛKÖDÉS 1 = Direkt mûködésû 2 = Szervo mûködésû 5 = Kényszerszervo mûködésû KIEGÉSZÍTÕ INFORMÁCIÓ 0 = Fém szeleptest 2 = Leválasztó membrán 5 = Gõz >140ºC MÁGNESTEKERCS RENDSZER A = 9mm-es rendszer B = 13.5mm-es rendszer SZELEPNYÍLÁS, pl. 1.5 = 1.5mm 3 = 3mm 100 = 100mm SZELEPTEST ANYAGA B = Sárgaréz BD = Fertõtlenítõszernek ellenálló sárgaréz G = Bronz SS = Rozsdamentes acél CSATLAKOZÁS TÍPUSA G = BSP(P) ISO 228/1 szerint N = NPT CSATLAKOZÁS MÉRETE pl. 14 = 1 /4 38 = 3 /8 12 = 1 /2 1 = = 1 1 /4 stb. BIZTOSÍTÉKOK: E = EPDM F = FKM (Viton ) N = NBR (Nitril) T = PTFE (Teflon ) FUNKCIÓ: NC = Alaphelyzetben zárt NO = Alaphelyzetben nyitott OPCIÓK ÉS KÜLÖNLEGES KIALAKÍTÁSOK: 000 = Nincs opció 040 = Kézi nyitás 655 = Magas nyomású változat JÓVÁHAGYÁS (WRc): Y = Van Üresen hagyva = Nincs Általános tudnivalók a mágnesszelepekhez: 2/2 útú: a szelep legegyszerûbb formája, egy bemenettel és egy kimenettel. 3/2 útú: szelep egy bemenettel és két kimenettel, amelyek közt az áramlás megosztható. Alaphelyzetben zárt vagy NC: a szelep zárt állapotban van, ha a tekercs nincs feszültség alatt. Alaphelyzetben nyitott vagy NO: a szelep nyitott állapotban van, ha a tekercs nincs feszültség alatt. Kv érték: a szelep maximális átáramlási kapacitása, vízzel 1 bar nyomáson számítva. WRc: Water Research Council - az ezen minõsítéssel ellátott szelepek alkalmazhatók emberi fogyasztásra alkalmas vízhez. A WRc minõsítés július 1-tõl WRAS megnevezésként szerepel. Szelepnyílás: a szelepen belüli legkisebb nyílás, amely átereszti a közeg fõ áramát. Nyomáskülönbség: a bemeneti és kimeneti nyílás közt fennálló nyomáskülönbség. Tekercs: a mágnesszelep nyitását és zárását elektromosan szabályozó elem. NBR: más néven Nitril - általános célú tömítés, levegõre, olajra vagy vízre. EPDM: más néven Etilén polipropilén - tömítés vízre, glikolra, vagy alacsonynyomású gõzre. FKM: más néven Viton - általános célú tömítés agresszív közegre. 2

3 Áttekintés Szelep- Csatlakozás Alaphely- Alaphely- K v érték Nyomás- Hõmér- Tömítés Szelep- Oldaltípus (BSP) zetben zetben (m 3 /h) tartomány séklet anyaga test szám zárt nyitott (bar) (ºC) anyaga 2/2 útú, direkt mûködtetésû szelepek általános felhasználásra EV210B G 1 /8 - G NBR/EPDM Sárgaréz 4-5 2/2 útú, szervo mûködtetésû szelepek általános felhasználásra EV220B G 1 /2 - G NBR/EPDM/FKM Sárgaréz 6-7 EV250B G 1 /4 - G EPDM/FKM Sárgaréz 8-9 2/2 útú gõzszelepek EV215/225B G 1 /4 - G Max. 185 PTFE Sárgaréz /2 útú szelepek EV310B G 1 /8 - G 1 / NBR Sárgaréz /2 útú szelepek enyhén agresszív közegre EV210B SS G 1 /8 - G 3 / NBR Rozsdam. acél 18 EV220B BD G 1 /2 - G EPDM DZR Sárgaréz EV220B SS G 1 /2 - G EPDM/FKM/NBR Rozsdam. acél /2 útú szelepek leválasztó membránnal, agresszív közegre EV212/222B G 1 /4 - G FKM 316 SS Tartozékok old. Teljesítmény diagrammok old. Egyéb mágnesszelepek 24. old. Minden Danfoss mágnesszelep és tekercs külön rendelendõ, ez a nagyfokú rugalmasság lehetõvé teszi, hogy a felhasználó a különbözõ termékek közül az igényeinek leginkább megfelelõ szelepet és tekercset választhassa. Amennyiben Ön a következõ oldalakon nem talál igényeinek megfelelõ terméket, hívja irodánkat, mivel ez a tömörített katalógus csak legnépszerûbb szelepeink listáját tartalmazza. Széleskörû tapasztalattal rendelkezünk a megrendelõ igényeihez szabott tervezés területén és örömmel nyújtunk Önnek pontos és szakszerû tájékoztatást. Fontos megjegyzés: A mágnesszelepek leginkább tiszta, szilárd anyagoktól mentes közegben használatosak. Ha a közeg tartalmaz szilárd részeket, külsõ mûködtetésû szelep használata ajánlott (lsd. 32. old.). Abban az esetben, ha a közeg minimális koncentrációban tartalmaz csak szilárd részeket, esetleg alkalmazható a mágnesszelep. Amennyiben a mágnesszelepet szennyezett vízhez használjuk, ajánlott a felfelé folyó ágba szûrõt építeni, ill. a tekercset a szelepbe felfelé beépíteni. Szennyezett közeg esetén a Danfoss kiegészítõ leválasztó membrán beépítését is javasolja. A leválasztó membrán használható az EV210B és az EV220B változataihoz. 3

4 EV210B B (EVI) 2/2 útú, direkt mûködtetésû szelep Robosztus felépítés Semleges folyadékokhoz és gázokhoz, pl. víz, olaj és sûrített levegõ Tekercs védettsége IP67-ig WRc minõsített változatok Menetes csatlakozás G 1 /8 -G1 Környezeti hõmérséklet 80ºC-ig Áramlási tartomány vízre 2.1 m³/h-ig Mûszaki adatok Opciók: Leválasztó membrán készlet (21. old.) Átépítõ készlet kézi nyitáshoz (21. old.) Nyomástartomány: Környezeti hõmérséklet: Közeghõmérséklet: 0-30 bar Max. 80ºC-ig (tekercstípustól függõen; lásd a választott tekercs adatait) WRc minõsített szelepek: -30ºC-+100ºC. Egyéb szelepek: -10ºC-+90ºC Alapanyagok: Szeleptest: Sárgaréz O-gyûrûk/szeleplap: Kivéve: NBR vagy EPDM 032U FKM 032U O-gyûrû NBR, szeleplap PTFE Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max.: 9W ac 15W dc G 1 / NBR EV210B 1.5B G 18N NC U G 1 / NBR EV210B 2B G 18N NC U G 1 / NBR EV210B 1.5B G 14N NC U G 1 / NBR EV210B 3B G 14N NC U G 1 / FKM EV210B 3B G 14F NC U G 3 / NBR EV210B 3B G 38N NC U G 3 / FKM EV210B 3B G 38F NC U Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám a Bg tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max.: 12W ac 20W dc G 3 / NBR EV210B 6B G 38N NC U G 1 / FKM EV210B 10B G 12F NC U G 1 / NBR EV210B 15B G 12N NC U G 3 / NBR EV210B 20B G 34N NC U G NBR EV210B 25B G 1N NC U *NBR tömítések általános használatra olajra, sürített levegõre vagy víz közegre FKM tömítések sürített levegõre vagy olaj közegre EPDM tömítések vízre vagy glikolközegre 4

5 Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám a BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max.: 9W ac 15W dc G 1 / EPDM EV210B 1.5B G 18N NC U G 1 / EPDM EV210B 2B G 18N NC U G 1 / EPDM EV210B 1.5B G 14N NC U G 1 / EPDM EV210B 3B G 14N NC U G 3 / EPDM EV210B 3B G 38N NC U Megrendelés - sztenderd, alaphelyzetben nyitott típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám a BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max.: 9W ac 15W dc G 1 / NBR EV210B 1.5B G 18N NO U G 1 / NBR EV210B 3B G 14N NO U G 1 / PTFE EV210B 3B G 14T NO U A nyomáskülönbség az egyes tekercstípusokkal ill. wattértékekkel változhat. Részletes információért forduljon a Danfosshoz vagy legközelebbi képviseletéhez. *NBR tömítések általános használatra olajra, sürített levegõre vagy víz közegre FKM tömítések sürített levegõre vagy olaj közegre EPDM tömítések vízre vagy glikolközegre Méretek és tömeg Szelep típusa L B H 1 H Tömeg (mm) (mm) (mm) (mm) (kg)* EV210B ** 0.15 EV210B EV210B ** 0.20 EV210B EV210B EV210B EV210B EV210B Választható tekercsek * tekercs nélkül ** alaphelyzetben nyitott változatoknál plusz 5 mm BA típus 9W ac / 15W dc BB típus 10W ac / 18W dc BE típus 10W ac / 18W dc IP67 BG típus 12W ac / 20W dc IP67 5

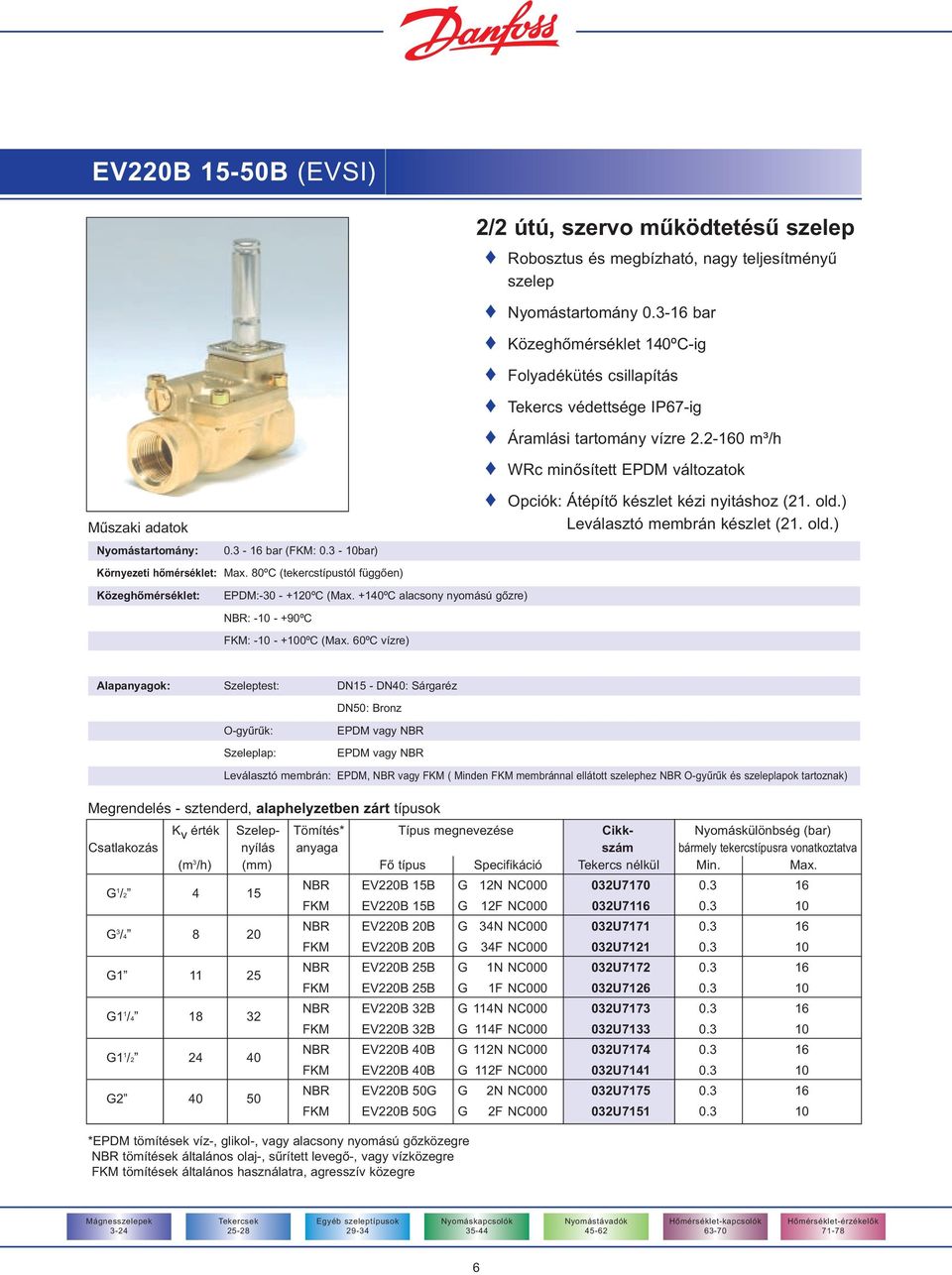

6 EV220B 15-50B (EVSI) Mûszaki adatok Nyomástartomány: bar (FKM: bar) 2/2 útú, szervo mûködtetésû szelep Robosztus és megbízható, nagy teljesítményû szelep Nyomástartomány bar Közeghõmérséklet 140ºC-ig Folyadékütés csillapítás Tekercs védettsége IP67-ig Áramlási tartomány vízre m³/h WRc minõsített EPDM változatok Opciók: Átépítõ készlet kézi nyitáshoz (21. old.) Leválasztó membrán készlet (21. old.) Környezeti hõmérséklet: Max. 80ºC (tekercstípustól függõen) Közeghõmérséklet: EPDM: ºC (Max. +140ºC alacsony nyomású gõzre) NBR: ºC FKM: ºC (Max. 60ºC vízre) Alapanyagok: Szeleptest: DN15 - DN40: Sárgaréz DN50: Bronz O-gyûrûk: Szeleplap: EPDM vagy NBR EPDM vagy NBR Leválasztó membrán: EPDM, NBR vagy FKM ( Minden FKM membránnal ellátott szelephez NBR O-gyûrûk és szeleplapok tartoznak) Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám bármely tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / G 3 / G G1 1 / G1 1 / G *EPDM tömítések víz-, glikol-, vagy alacsony nyomású gõzközegre NBR tömítések általános olaj-, sûrített levegõ-, vagy vízközegre FKM tömítések általános használatra, agresszív közegre NBR EV220B 15B G 12N NC U FKM EV220B 15B G 12F NC U NBR EV220B 20B G 34N NC U FKM EV220B 20B G 34F NC U NBR EV220B 25B G 1N NC U FKM EV220B 25B G 1F NC U NBR EV220B 32B G 114N NC U FKM EV220B 32B G 114F NC U NBR EV220B 40B G 112N NC U FKM EV220B 40B G 112F NC U NBR EV220B 50G G 2N NC U FKM EV220B 50G G 2F NC U

7 Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám bármely tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / EPDM EV220B 15B G 12E NC000Y 032U G 3 / EPDM EV220B 20B G 34E NC000Y 032U G EPDM EV220B 25B G 1E NC000Y 032U G1 1 / EPDM EV220B 32B G 114E NC000Y 032U G1 1 / EPDM EV220B 40B G 112E NC000Y 032U G EPDM EV220B 50G G 2E NC000Y 032U * WRc minõsítés csak 10 bar nyomásig érvényes Megrendelés - sztenderd, alaphelyzetben nyitott típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám bármely tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / G 3 / G G1 1 / G1 1 / G Alaphelyzetben nyitott szelepek FKM tömítéssel is szállíthatók. Részletekért forduljon a Danfoss-hoz. Méretek és tömeg Választható tekercsek EPDM EV220B 15B G 12E NO U NBR EV220B 15B G 12N NO U EPDM EV220B 20B G 34E NO U NBR EV220B 20B G 34N NO U EPDM EV220B 25B G 1E NO U NBR EV220B 25B G 1N NO U EPDM EV220B 32B G 114E NO U NBR EV220B 32B G 114N NO U EPDM EV220B 40B G 112E NO U NBR EV220B 40B G 112N NO U EPDM EV220B 50G G 2E NO U NBR EV220B 50G G 2N NO U Szelep típusa L B H 1 H Tömeg (mm) (mm) (mm) (mm) (kg)* EV220B EV220B EV220B EV220B EV220B EV220B *Tekercs nélkül BA típus 9W ac / 15W dc BB típus 10W ac / 18W dc BE típus 10W ac / 18W dc IP67 BG típus 12W ac / 20W dc IP67 BO típus Eex m II t4 tekercs 7

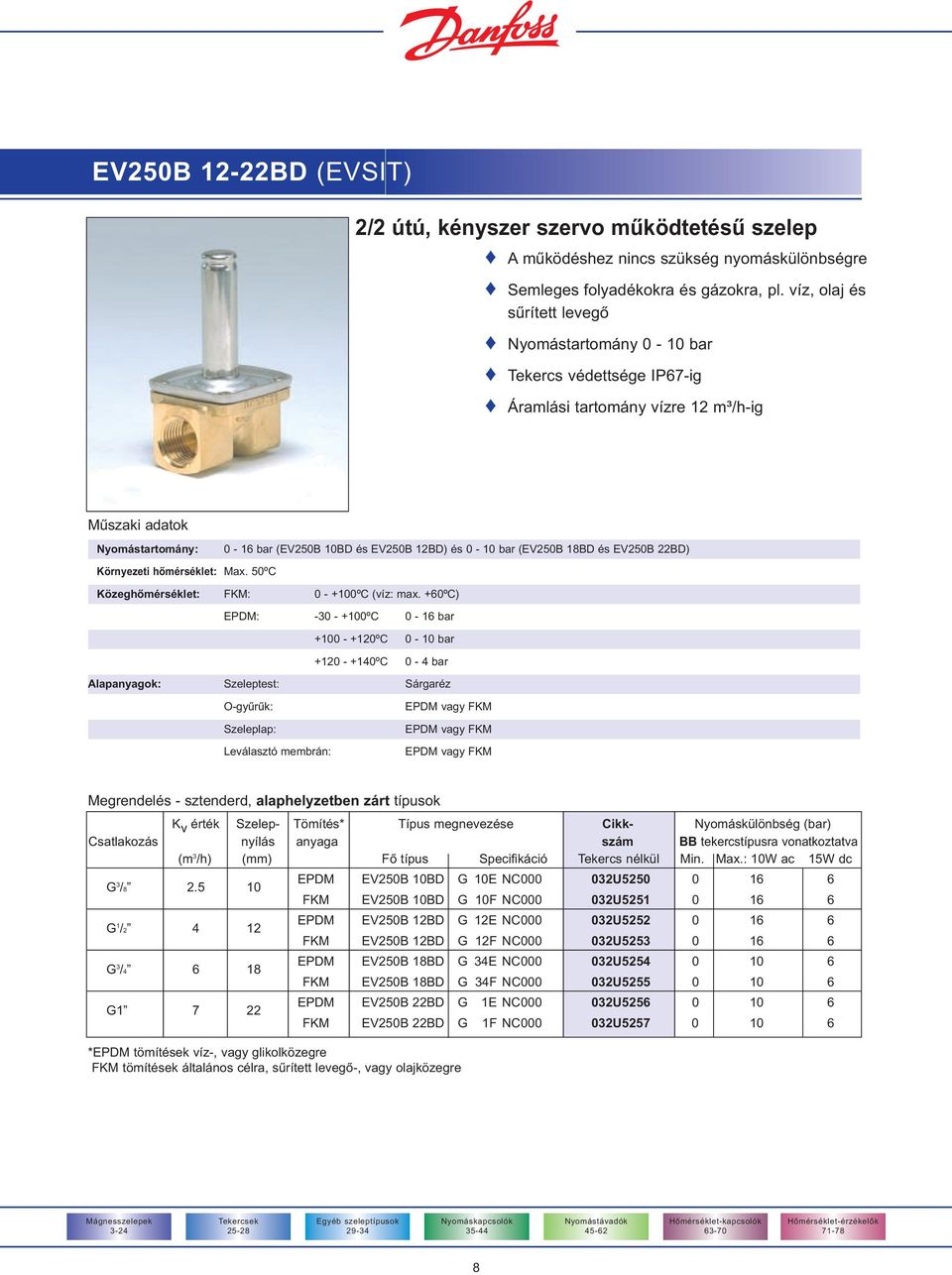

8 EV250B 12-22BD (EVSIT) 2/2 útú, kényszer szervo mûködtetésû szelep A mûködéshez nincs szükség nyomáskülönbségre Semleges folyadékokra és gázokra, pl. víz, olaj és sûrített levegõ Nyomástartomány 0-10 bar Tekercs védettsége IP67-ig Áramlási tartomány vízre 12 m³/h-ig Mûszaki adatok Nyomástartomány: 0-16 bar (EV250B 10BD és EV250B 12BD) és 0-10 bar (EV250B 18BD és EV250B 22BD) Környezeti hõmérséklet: Max. 50ºC Közeghõmérséklet: FKM: ºC (víz: max. +60ºC) EPDM: ºC 0-16 bar ºC 0-10 bar ºC 0-4 bar Alapanyagok: Szeleptest: Sárgaréz O-gyûrûk: Szeleplap: Leválasztó membrán: EPDM vagy FKM EPDM vagy FKM EPDM vagy FKM Megrendelés - sztenderd, alaphelyzetben zárt típusok K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BB tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max.: 10W ac 15W dc G 3 / G 1 / G 3 / G *EPDM tömítések víz-, vagy glikolközegre FKM tömítések általános célra, sûrített levegõ-, vagy olajközegre EPDM EV250B 10BD G 10E NC U FKM EV250B 10BD G 10F NC U EPDM EV250B 12BD G 12E NC U FKM EV250B 12BD G 12F NC U EPDM EV250B 18BD G 34E NC U FKM EV250B 18BD G 34F NC U EPDM EV250B 22BD G 1E NC U FKM EV250B 22BD G 1F NC U

9 Az EV250B egy kényszer szervo mûködtetésû szelep, amely olyan zárt, keringetõ szivattyús keringési rendszerben ideális, mint a központi fûtési rendszer, mivel ezekben az esetekben nehéz meghatározni a fellépõ nyomáskülönbség mértékét, mivel a szivattyú és a rendszer terhelése folyamatosan változik. Ez azt jelenti, hogy egyes esetekben a nyomáskülönbség túl nagy a direkt mûködtetésû, viszont túl kicsi a szervo mûködtetésû szelepekhez. Ezért kínálunk nagy áteresztõ képességû szelepeket, 0-10 bar nyomástartományra tervezve. Az EV250B gyakran jó választásnak bizonyul vízelvezetõ rendszereknél, mivel a teljesen megtelt tartályban uralkodó nyomás túl nagy lehet a direkt mûködtetésû szelepek számára. Ugyanakkor, amikor a tartály kiürül, a nyomás túl alacsonnyá válhat a szervo mûködtetésû szelepek alkalmazásához. Kérjük vegye figyelembe, hogy a kis szelepnyílások, járatok és holtterek minden gyártmány esetében ki vannak téve a folyadékban vagy gázban található szennyezõdéseknek. A legjobb megoldás egy szûrõt helyezni a szelep elé, bár ez nem mindig megoldható. Mégis, minden szelepnek, amely a rendszerben lévõ szennyezõdésnek van kitéve, védettséget kell biztosítani. Így olyan közegben, ahol a szennyezõdés valószínûsége különösen nagy, mint például a fémbõl készült, dízel töltetû hidroszkópikus olajtartályok kimenete, külsõ (pl. pneumatikus) mûködtetésû szelepek használata javasolt (pl. HP210). Méretek és tömeg Szelep típusa L B H 1 H Tömeg (mm) (mm) (mm) (mm) (kg)* EV250B 12BD EV250B 12BD EV250B 18BD EV250B 22BD *Tekercs nélkül Választható tekercsek BB típus 10W ac / 18W dc BE típus 10W ac / 18W dc IP67 BG típus 12W ac / 20W dc IP67 BO típus Eex m II t4 tekercs 9

10 EV215B/EV225B (EVSIS) 2/2 útú, direkt és szervo mûködtetésû gõzszelepek Gõzre és forró vízre 185ºC-ig Különleges tervezésû membrán a dugulás megakadályozására Különösen alkalmas szennyezõdésnek ellenálló szelepeket igénylõ felhasználásra Robosztus felépítés Gõznyomás 10 bar-ig G 1 /4 - G1 csatlakozás Mûszaki adatok Beszerelés: Beszerelés: Függõleges mágnestekercs elrendezés ajánlott Max. 10 bar Környezeti hõmérséklet: Max. 40ºC, 185ºC-os közeghõmérséklet esetén Közeghõmérséklet: 185ºC AC tekerccsel 160ºC DC tekerccsel Alapanyagok: Szeleptest: EV215B: Rozsdamentes acél, 225B:DZR sárgaréz Belsõ részek: Membrán: Szeleplap (EV215B): Szelepülék: Rozsdamentes acél PTFE PTFE Rozsdamentes acél (Az EV215B SS szelep direkt mûködtetésû, és nem rendelkezik sem leválasztó membránnal, sem PTFE szelepülékkel) Külsõ tömítés (gasket): PTFE Megrendelés, a cikkszám elsõ hét számjegyére K v érték Szelep- Közeg- Típus megnevezése Cikk- Nyomás- Csatlakozás nyílás hõmérséklet ºC szám különbség (bar) (m 3 /h) (mm) AC tekercs DC tekercs Fõ típus Specifikáció AC tekercs DC tekercs Min. Max. G 1 / EV215B 3SS G 14T NC U U G 1 / EV225B 6BD G 14T NC U U G 3 / EV225B 10BD G 38T NC U U G 1 / EV225B 10BD G 12T NC U U G 1 / EV225B 15BD G 12T NC U U G 3 / EV225B 20BD G 34T NC U U G EV225B 25BD G 1T NC U U Tekercs feszültség Tekercs kimenet Függelék kód 24V, 50Hz 10W ac V, 50Hz 10W ac V, 50Hz 10W ac V, 50Hz 10W ac 85 24V dc 17W dc 02 Például EV225B 15B szelep cikkszáma 240 V-os, 50 Hz-es tekercscsel: 032U Egyéb, kevésbé használatos voltértékek is lehetségesek. Részletekért forduljon a Danfosshoz. Szeleptest tekercs nélküli megrendeléséhez használd a 99-es függelék kódot 10

11 Tartalék tekercsek, fémházzal együtt Tekercs feszültség Tekercs kimenet Cikkszám 24V, 50Hz 10W ac 032K V, 50Hz 10W ac 032K V, 50Hz 10W ac 032K V, 50Hz 10W ac 032K V dc 17W dc 032K Egyéb, kevésbé használatos voltértékek is lehetségesek. Részletekért forduljon a Danfosshoz. Méretek és tömeg Szelep típus L B H H H Tömeg (mm) (mm) (mm) (mm) (mm) (kg)* EV215B EV225B EV225B EV225B EV225B EV225B *Tekercs nélkül mûszaki adatai: Feszültség tolerancia: ac tekercs: +10%, -15%, dc tekercs: +10%, -10% Energiafogyasztás, behúzáskor: Energiafogyasztás, behúzott állapotban: Tekercselés szigetelése: ac tekercs: 50VA ac tekercs: 20VA, 10W ac / dc tekercs: 17W IEC 85-nek megfelelõen H osztály Csatlakozás: Kapocsdoboz; Pg 13.5 Tekercs védettsége, IEC 529: IP 43 Környezeti hõmérséklet: Max. 40ºC Üzemeltethetõség: Folyamatos Megrendelés Típus Membrán anyaga Cikkszám EV250B 12 EPDM 032U0288 EV250B 12 FKM 032U0088 EV250B EPDM 032U0289 EV250B FKM 032U0089 EV250B Tartalékalkatrész-készlet Tekercshez való zárógombot és csavaranyát, valamint egy segédelemet tartalmaz, amely egy szeleplappal és membránra erõsített rugóval ellátott betétbõl áll. 11

12 EV310B B (EVIP) 3/2 útú, direkt mûködtetésû szelep Semleges folyadékokra és gázokra, pl. víz, olaj és sûrített levegõ Robosztus felépítés Szállítható alaphelyzetben nyitott és zárt változat is Kiegészítõ kézi mûködtetéssel is felszerelhetõ Áramlási tartomány vízre 0.35m³/h-ig Alsó csatlakozással is kapható Részletekért forduljon a Danfosshoz Mûszaki adatok Nyomástartomány: 0-16 bar Környezeti hõmérséklet: Max. 40ºC Közeghõmérséklet: ºC Alapanyagok: Szeleptest: Sárgaréz O-gyûrûk: Szeleplap: NBR NBR Tekercs védettsége: IP65-ig Megrendelés - alaphelyzetben zárt szelepek kézi nyitással K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / NBR EV310B 1.5B G 18N NC U G 1 / NBR EV310B 2B G 18N NC U G 1 / NBR EV310B 1.5B G 14N NC U G 1 / NBR EV310B 2B G 14N NC U Megrendelés - alaphelyzetben zárt szelepek kézi nyitás nélkül K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / NBR EV310B 1.5B G 18N NC U G 1 / NBR EV310B 2B G 18N NC U G 1 / NBR EV310B 1.5B G 14N NC U G 1 / NBR EV310B 2B G 14N NC U * NBR tömítések általános használatra, olajra, sûrített levegõre vagy vízközegre 12

13 Megrendelés - alaphelyzetben nyitott szelepek kézi nyitás nélkül Kv érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / NBR EV310B 1.5B G 18N NO U G 1 / NBR EV310B G 18N NO U G 1 / NBR EV310B 1.5B G 14N NO U G 1 / NBR EV310B G 18N NO U Megrendelés - alaphelyzetben nyitott szelepek kézi nyitással Kv érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BA tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / NBR EV310B 1.5B G 18N NO U G 1 / NBR EV310B 2B G 18N NO U G 1 / NBR EV310B 1.5B G 14N NO U G 1 / NBR EV310B 2B G 14N NO U * NBR tömítések általános olaj-, sûrített levegõ-, vagy vízhasználatra Méretek és tömeg Szeleptípus A B Tömeg ISO 228/1 (mm) (mm) (kg)* G 1 / G 1 / *Tekercs nélkül Választható tekercsek BA típus 9 W ac 13

14 EV220B 15-50BD & SS (EVSI-C) Mûszaki adatok Nyomástartomány: EPDM bar, FKM bar Környezeti hõmérséklet: BA tekercstípus: 40ºC-ig, BB, BE, BG tekercstípus: 80ºC-ig Közeghõmérséklet: EPDM: ºC (alacsony nyomású gõzre max. 140ºC) FKM: ºC 2/2 útú, szervo mûködtetésû szelep, DZR sárgaréz és rozsdamentes acél konstrukció. Enyhén agresszív folyadékokra és gázokra Robosztus ipari felhasználásra Semleges és agresszív folyadékokra és gázokra Nyomáskülönbség: 16 barig Tekercs védettsége: IP67-ig Csatlakozás: G 1 /2 - G2 Folyadékütés csillapítás Vezérlõrendszer védelmére beépített szûrõ WRc minõsített DZR változatok (lágyvizes területekre) Viszkozitás: Max. 50 cst Alapanyagok: szeleptest: DZR sárgaréz vagy rozsdamentes acél Szelepnyílás: Rozsdamentes acél Szeleplap: EPDM vagy FKM Leválasztó membrán: EPDM vagy FKM O-gyûrûk: EPDM vagy FKM Megrendelés - DZR sárgaréz, alaphelyzetben zárt típusok (WRc minõsített) Csatlakozás K v érték Tömítés* Szelep- Típus megnevezése Cikk- Nyomáskülönbség (bar) anyaga nyílás szám bármely tekercsre (m 3 /h) mm Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 /2 4 EPDM 15 EV220B 15BD G 12E NC U G 3 /4 8 EPDM 20 EV220B 20BD G 34E NC U G1 11 EPDM 25 EV220B 25BD G 1E NC U G 1 /4 18 EPDM 32 EV220B 32BD G 114E NC U G 1 /2 24 EPDM 40 EV220B 40BD G 112E NC U G2 40 EPDM 50 EV220B 50BD G 2E NC U Megrendelés - Rozsdamentes acél, alaphelyzetben zárt típusok Csatlakozás K v érték Tömítés* Szelep- Típus megnevezése Cikk- Nyomáskülönbség (bar) anyaga nyílás szám bármely tekercsre G 1 /2 4 G 3 /4 8 G1 11 G 1 /4 18 G 1 /2 24 G2 40 (m 3 /h) mm Fõ típus Specifikáció Tekercs nélkül Min. Max. EPDM 15 EV220B 15SS G 12E NC U FKM 15 EV220B 15SS G 12F NC U EPDM 20 EV220B 20SS G 34E NC U FKM 20 EV220B 20SS G 34F NC U EPDM 25 EV220B 25SS G 1E NC U FKM 25 EV220B 25SS G 1F NC U EPDM 32 EV220B 32SS G 114E NC U FKM 32 EV220B 32SS G 114F NC U EPDM 40 EV220B 40SS G 112E NC U FKM 40 EV220B 40SS G 112F NC U EPDM 50 EV220B 50SS G 2E NC U FKM 50 EV220B 50SS G 2F NC U

15 *EPDM tömítések víz- vagy glikolhasználatra FKM tömítések agresszív közegre Méretek és tömeg Méretek és tömeg Szelep L B B1 (mm) H 1 H Tömeg típusa 9W ac 10W ac 12W ac Tekercs nélkül (mm) (mm) 15W dc 18W dc 20W dc (mm) (mm) (kg) EV220B EV220B EV220B EV220B EV220B EV220B Tartozékok: Átépítõ készlet kézi nyitáshoz - lásd 21. oldal Leválasztó membrán - lásd 21. oldal Tartalék alkatrész készlet - lásd 20. oldal Átépítõ készlet alaphelyzetben nyitott szelepre - lásd 21. oldal Kiegyenlítõ düzni - nyitás és zárás idejének szabályozására, részletekért forduljon a Danfosshoz Választható tekercsek BA típus 9W ac / 15W dc BB típus 10W ac / 18W dc BE típus 10W ac / 18W dc IP67 BG típus 12W ac / 20W dc IP67 BO típus Eex m II t4 tekercs 15

16 EV212B 1.5-3SS / EV222B 15-50SS Mûszaki adatok EV212B EV222B Nyomáskülönbség: 0-16 bar bar 2/2 útú szelepek leválasztó membránnal, rozsdamentes acél konstrukció. Agresszív folyadékokra és gázokra valamint elektromosan vezetõ folyadékokra A leválasztó membrán kialakítása biztosítja, hogy a mágnesbetét környezetébe ne kerülhessen folyadék A szelep ellenálló agresszív folyadékokkal és gázokkal, szennyezõdésekkel, mésztartalmú és egyéb salakanyag-lerakódásokkal szemben Nyomáskülönbség: 10 barig Környezeti hõmérséklet: 60ºC-ig Tekercs védettsége: IP67-ig Csatlakozás: G 1 /8 -G2 Környezeti hõmérséklet: Max. 80ºC (tekercstípustól függõen) Max. 60ºC (tekercstípustól függõen) Közeghõmérséklet: 0-60ºC 0-100ºC (víz 60ºC) Alapanyagok, valve body: Rozsdamentes acél; AISI 316L Rozsdamentes acél; AISI 318 Leválasztó membrán: FKM FKM Fõ membrán: - FKM Membránlap: - Rozsdamentes acél; AISI 304 O-gyûrûk: FKM - Zárórugó: - Rozsdamentes acél; AISI 303 Leválasztó membrán feletti folyadék: Szilikon olaj Szilikon olaj Megrendelés EV212B - közvetlen mûködtetésû típusok Csatlakozás K v érték Tömítés* Közeg- Típus megnevezése Cikk- Nyomáskülönbség (bar) anyaga hõmérséklet szám BB tekercsre (m 3 /h) ºC ºC Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 / FKM 0 50 EV212B 1.5SS G 18F NC U G 1 / FKM 0 50 EV212B 1.5SS G 14F NC U G 1 /4 0.3 FKM 0 50 EV212B 3SS G 14F NC U G 3 /8 0.3 FKM 0 50 EV212B 3SS G 38F NC U Megrendelés EV222B - szervo mûködtetésû típusok Csatlakozás K v érték Tömítés* Közeg- Típus megnevezése Cikk- Nyomáskülönbség (bar) anyaga hõmérséklet szám BB és BE tekercsekre (m 3 /h) ºC ºC Fõ típus Specifikáció Tekercs nélkül Min. Max. G 1 /2 4 FKM EV222B 15SS G 12F NC U G 3 /4 8 FKM EV222B 20SS G 34F NC U G1 11 FKM EV222B 25SS G 1F NC U G 1 /4 18 FKM EV222B 32SS G 114F NC U G 1 /2 24 FKM EV222B 40SS G 112F NC U G2 40 FKM EV222B 50SS G 2F NC U *FKM tömítések általános használatra, agresszív közegre 16

17 Méretek és tömeg EV212B EV222B Méretek és tömeg, EV212B Szelep L B B1 (mm) H1 H Tömeg típusa BA BB BG tekercs nélkül (mm) (mm) Típus Típus Típus (mm) (mm) (kg) EV212B 1.5SS EV212B 3SS Méretek és tömeg, EV222B Szelep L B B (mm) H1 H Tömeg típusa BA BB BE tekercs nélkül (mm) (mm) Típus Típus Típus (mm) (mm) (kg) EV222B 15SS EV222B 20SS EV222B 25SS EV222B 32SS EV222B 40SS EV222B 50SS Tartalék alkatrészek Leválasztó membrán készlet FKM EPDM Cikkszám 042U U1009 Választható tekercsek BA típus 9W ac / 15W dc Csak az EV212B szelephez lásd 25. old. Felhasználással kapcsolatos részletekért forduljon a Danfosshoz BB típus 10W ac / 18W dc EV222B tartalék alkatrészeket lásd a 20. oldalon BE típus 10W ac / 18W dc IP67 17

18 EV210B 1.5-3SS (EVI-C) 2/2 útú, direkt mûködtetésû szelep rozsdamentes acél kivitelben Robosztus, ipari felhasználásra Semleges és agresszív folyadékokra és gázokra Nyomáskülönbség: 30 barig Tekercs védettsége IP67-ig Csatlakozás: G 1 /4 -G 1 /8 Mûszaki adatok Opciók: Átépítõ készlet kézi nyitáshoz (21. old.) Átépítõ készlet alaphelyzetben nyitott szelepre Egyéb tömítõanyagok Nyomástartomány: 0-30 bar Környezeti hõmérséklet: Max. 80ºC (tekercstõl függõen, lásd a választott tekercs adatait) Közeghõmérséklet: ºC Alapanyagok: Szeleptest: Rozsdamentes acél O-gyûrûk/szeleplap: NBR Viszkozitás: Max. 50 cst Megrendelés K v érték Szelep- Tömítés* Típus megnevezése Cikk- Nyomáskülönbség (bar) Csatlakozás nyílás anyaga szám BB tekercstípusra vonatkoztatva (m 3 /h) (mm) Fõ típus Specifikáció Tekercs nélkül Min. 10W ac 15W dc G 1 / NBR EV210B 1.5SS G 18N NC U G 1 / NBR EV210B 1.5SS G 14N NC U G 1 / NBR EV210B 3SS G 14N NC U G 3 / NBR EV210B 3SS G 38N NC U A nyomáskülönbség az egyes tekercstípusokkal ill. wattértékekkel változhat. Részletes információért forduljon a Danfosshoz vagy legközelebbi képviseletéhez. *NBR tömítések általános olaj-, sûrített levegõ-, vagy vízközegre. Méretek és tömeg Szelep L B B1 (mm) H1 H Tömeg típusa (mm) (mm) BA BB BG (mm) (mm) (kg)* EV210B EV210B *Tekercs nélkül Választható tekercsek BA típus 9W ac / 15W dc BB típus 10W ac / 18W dc BE típus 10W ac / 18W dc IP67 BG típus 12W ac / 20W dc IP67 18

19 TARTOZÉKOK EV210B Tartalékalkatrész-készlet Sárgaréz és rozsdamentes acél szelepekhez. Zárógombot, tekercshez való csavaranyát, mágnesbetétet szeleplappal és rugóval, valamint O-gyûrût tartalmaz. Megrendelés Típus Cikkszám Alap WRc EV210B U U6000 EV210B 2 032U U6000 EV210B 3 032U U6000 EV210B 6 032U3204 EV210B U3205 EV210B U3201 EV210B U3202 EV210B U3203 Rögzítések EV210B változathoz nem önhordó csövezés esetére, pl. mûanyag csövezés, tömlõ. Megrendelés Típus Rögzítés Cikkszám 032U1040 EV215B/EV225B Tartalékalkatrész-készlet az EV215B változathoz Tartalmaz mágnesbetétet szeleplappal és rugóval. O-gyûrû és tömítés. Tartalékalkatrész-készlet az EV225B változathoz Tartalmaz mágnesbetétet szeleplappal és rugóval, zárórugóval, membránnal. O-gyûrû és tömítés. Megrendelés Típus EV215B 3B EV225B 6B EV250B 10B EV250B 15B EV250B 20B EV250B 25B Cikkszám 032U U U U U

20 TARTOZÉKOK EV210B és EV220B Kézi mûködtetõ egység Elektromos hiba esetén kézi vezérlésre. Megjegyzés: a szelep magasságát 16 mm-rel megnöveli. Megrendelés Szelep leírása Sárgaréz/bronz DZR sárgaréz 1) /rozsdamentes acél Cikkszám 032U U0149 1) Fertõtlenítõszernek ellenálló Leválasztó membrán készlet A leválasztó membrán kialakítása biztosítja, hogy a mágnesbetét környékére ne kerülhessen folyadék vagy gáz, amely a következõ elõnyökkel jár: A szelep ellenálló agresszív folyadékokkal és gázokkal, szennyezõdésekkel, mésztartalmú és egyéb salakanyaglerakódásokkal szemben. A leválasztó membrán egy food grade (élelmiszer minõségû) szilikon zselével van töltve, amely biztosítja a szelep mûködését hosszabb inaktív állapot után is. A készlet tartalmaz egy összeállított leválasztó elemet, O- gyûrût, 4 csavart, zárógombot és csavaranyát a tekercshez. A készlet használható minden EV220B DN és EV210B DN szelephez. Megrendelés Tömítés anyaga EPDM 1) FKM 2) Cikkszám 042U U1010 1) EPDM vízre és gõzre (gõz max. +140ºC/4bar). 2) FKM olajra és sûrített levegõre. Vízre max. +60ºC. Összeszerelt, alapállapotban nyitott (NO) elem Alapállapotban nyitott elem vagy az alapállapotban nyitott szelepek mágnesbetét beszereléséhez, vagy az alapállapotban zárt változatokhoz átalakító készletként. Megrendelés Típus Tömítés anyaga Cikkszám DN DN 3 NBR 032U0299 EPDM 1) 032U0296 DN 15 - DN 50 FKM 2) 032U0295 NBR 032U0299 1) EPDM vízre és gõzre (gõz max. +140ºC/4bar). WRc minõsített. 2) FKM olajra és sûrített levegõre. Vízre max. +60ºC. 20

21 TARTOZÉKOK EV220B Tartalékalkatrész-készlet, alapállapotban zárt változat A készlet tartalmaz egy zárógombot, tekercshez való anyacsavart, mágnesbetétet szeleplappal és rugóval, O-gyûrût a mágnesbetét csõhöz, rugót és membránt, két O-gyûrût a vezérlõrendszerhez, valamint egy O-gyûrût és tömítést a kiegyenlítõnyíláshoz. Megrendelés, EV220B 15-50B; NC Típus Tömítés Cikkszám anyaga Sárgaréz változat DZR és SS változatok DN15 EPDM 032U U6320 DN15 FKM 032U U6326 DN15 NBR 032U6013 DN20 EPDM 032U U6321 DN20 FKM 032U U6327 DN20 NBR 032U6014 DN25 EPDM 032U U6322 DN25 FKM 032U U6328 DN25 NBR 032U6015 DN32 EPDM 032U U6323 DN32 FKM 032U U6329 DN32 NBR 032U6016 DN40 EPDM 032U U6324 DN40 FKM 032U U6330 DN40 NBR 032U6017 DN50 EPDM 032U U6325 DN50 FKM 032U U6331 DN50 NBR 032U6018 EV310B Tartalékalkatrész-készlet Mégnesbetétet és szerelõrugót tartalmaz. Megrendelés Szelep típus Alaphelyzetben zárt Alaphelyzetben nyitott Cikkszám 032U U

22 TARTOZÉKOK EV210B és EV250B mágnesszelepek teljesítmény diagramja Példa: EV 210B 1.5B teljesítménye, nyomáskülönbség 10mbar, kb l/min. Példa: EV 210B 3B teljesítménye, nyomáskülönbség 0.5 bar, kb m³/min. Víz alacsony nyomáson Víz magas nyomáson m³/h = lmin x 0.6, l/min = m³/h x

23 TARTOZÉKOK EV220B és EV250B mágnesszelepek teljesítmény diagramja Példa: EV 220B 15B nyomáskülönbség 3 bar, kb. 7 m³/h. Víz magasabb nyomáson Példa: EV 225B 10BD teljesítménye (p1) 6 bar abszolult nyomáson, 1bar nyomáskülönbség nél kb. 100 kg/h / 80 kw 23

24 EGYÉB MÁGNESSZELEPEK EGYÉB SZELEPEK Változó üléknyílású mágnesszelepek Folyadékok proporcionális áramlásszabályozása Csatlakozás: G 1 /4 - G 3 /4 Áramlási tartomány vízre: m³/h 24V dc tápfeszültség, sztenderd 4-20mA vagy 0-10V dc szabályzási jel Rövid reakcióidõ IP67-es tekercsvédettség Miniatûr peremmel ellátott szelepek (talapzati csatlakozó) 2/2 vagy 3/2 útú kiszerelésben 22x22 mm-es vagy 32x32 mm-es peremes csatlakozók Nyomáskülönbség 0-30 bar Folyadék- vagy gázállapotú közegre A legtöbb tekercstípushoz illõ modellek Kézi nyitás Alaplapok kaphatók 1-6 számú peremes szelep beépítésére EVSI nagy karimával ellátott mágnesszelep Robosztus, ipari felhasználásra Áramlási tartomány vízre: m³/h Nyomáskülönbség 10 bar-ig Folyadékütés csillapítással Kapható DN65, DN 80 és DN 100mm-es változatban Peremes csatlakozók 21/2, 3 és 4 Menetes vagy forrasztott csatlakozásal is kapható Részletekért forduljon Danfoss-hoz vagy a legközelebbi viszonteladóhoz! 24
