1 AUTOMATA SZERELVÉNYEK ÁRLISTA érvényes tôl We move Elements.

2 TARTALOMJEGYZÉK automatikus szerelvények 1.) Általános információk 2 2.) PVC Gömbcsapok elektromos állítómotorral 3 3.) PVC Gömbcsapok pneumatikus állítómotorral 5 4.) PVC Membránszelepek pneumatikus állítómotorral 8 5.) PVC Kompakt-Membránszelepek pneumatikus állítómotorral 14 6.) PVC Pillangószelepek elektromos állítómotorral 18 7.) PVC Pillangószelepek pneumatikus állítómotorral 19 8.) PVC Ferde-ülékű szelepek pneumatikus állítómotorral 21 9.) PVC Mágnesszelepek ) PVC-C Gömbcsapok elektromos állítómotorral ) PVC-C Gömbcsapok pneumatikus állítómotorral ) PVC-C Membránszelepek pneumatikus állítómotorral ) PVC-C Kompakt-Membránszelepek pneumatikus állítómotorral ) PVC-C Pillangószelepek elektromos állítómotorral ) PVC-C Pillangószelepek pneumatikus állítómotorral ) PP-H Gömbcsapok elektromos állítómotorral ) PP-H Gömbcsapok pneumatikus állítómotorral ) PP-H Membránszelepek pneumatikus állítómotorral ) PP-H Kompakt-Membránszelepek pneumatikus állítómotorral ) PP-H Pillangószelepek elektromos állítómotorral ) PP-H Pillangószelepek pneumatikus állítómotorral ) PVDF Gömbcsapok elektromos állítómotorral ) PVDF Gömbcsapok pneumatikus állítómotorral ) PVDF Membránszelepek pneumatikus állítómotorral ) PVDF Kompakt-Membránszelepek pneumatikus állítómotorral ) PVDF Pillangószelepek elektromos állítómotorral ) PVDF Pillangószelepek pneumatikus állítómotorral ) Lebegőtestes átfolyásmérők ) Elővezérlő mágnesszelepek ) Tartozékok és alkatrészek ) Eladási, szállítási és fizetési feltételek 95

3 Általános információk 1.) Elektromos állítómotorok Műszaki adatok: Karima kép DIN 3337 / ISO 5211 után A hajtóműben 4 végállásjelző található. 2 motorvezérléshez, 2 külső jeladóhoz. Kézi vészállító Optikai állásmutató Védettségi fokozat IP65 Környezeti hőmérséklet 10 C és +50 C között Bekapcsolási idő 35% ED Standard üzemi feszültség 230 V / Hz További rendelkezésre álló kivitelek: 110 V / Hz, 24 V / Hz, 24 VDC 2.) Mágnesszelepek Műszaki adatok: Elsődleges konstrukció: Hebel-Anker-System Védettségi fokozat IP65 Környezeti hőmérséklet max. 50 C Viszkozitás max. 5 E Bekapcsolási idő 100% ED Zárási idő ca. 20 ms Nyitási idő ca. 20 ms Standard üzemi feszültség 230 V / Hz További rendelkezésre álló kivitelek: 110 V / Hz, 24 V / Hz, 24 VDC Teljesítményfelvétel: S11/S13 váltakozó feszültségnél: 12 VA s11/s13 egyenfeszültségnél: 10,5 W s21/s23 váltakozó feszültségnél: 20 VA s21/s23 egyenfeszültségnél: 17,5 W Készülék csatlakozási egység DIN után Betét mindenkor ot forgatható Komplett mágnes rendszer mindenkor forgatható ot 2

4 VKDIV/CE Gömbcsap elektromos állítómotorral Golyótömítés: PTFE Üzemi feszültség: alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM VKDDV/CE Gömbcsap elektromos állítómotorral Golyótömítés: PTFE Üzemi feszültség: alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM

5 TKIV/CE 3-utas gömbcsap elektromos állítómotorral Golyótömítés: PTFE Üzemi feszültség: alap 230 V / Hz Védettségi fokozat: IP 65 Golyó: l-furattal (T-furat ajánlatkérésre) Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM

6 VKDIV/CP NC Gömbcsap pneumatikus állítómotorral Golyótömítés: PTFE rugóerőre zárt max. 7 bar Vezérlőcsatlakozás: G 1/8" Tömítés EPDM Tömítés FPM VKDIV/CP NO Gömbcsap pneumatikus állítómotorral Golyótömítés: PTFE rugóerőre nyitott max. 7 bar Vezérlőcsatlakozás: G 1/8" Tömítés EPDM Tömítés FPM

7 VKDIV/CP DA Gömbcsap pneumatikus állítómotorral Golyótömítés: PTFE kettős működtetésű max. 7 bar Vezérlőcsatlakozás: G 1/8" Tömítés EPDM Tömítés FPM

8 TKIV/CP SA 3-utas gömbcsap pneumatikus állítómotorral Golyótömítés: PTFE egyszerű működtetésű max. 7 bar Vezérlőcsatlakozás: G 1/8 Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM TKIV/CP DA 3-utas gömbcsap pneumatikus állítómotorral Golyótömítés: PTFE kettős működtetésű max. 7 bar Vezérlőcsatlakozás: G 1/8 Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM

9 VMUIV/CP NC Membránszelep pneumatikus állítómotorral rugóerőre zárt max. 7 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE VMUIV/CP NO Membránszelep pneumatikus állítómotorral rugóerőre nyitott max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE

10 VMUIV/CP DA Membránszelep pneumatikus állítómotorral kettős működtetésű max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE VMDV/CP NC Membránszelep pneumatikus állítómotorral ragasztható toldattal rugóerőre zárt max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE

11 VMDV/CP NO Membránszelep pneumatikus állítómotorral ragasztható toldattal rugóerőre nyitott max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE VMDV/CP DA Membránszelep pneumatikus állítómotorral ragasztható toldattal kettős működtetésű max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE

12 DMUIV/CP NO Membránszelep pneumatikus állítómotorral kal Kivitel: közvetlenül vezérelt membrán rugóerőre nyitott max. 10 bar Vezérlőcsatlakozás: G 1/4" DMUIV-LI/CP NO Membránszelep pneumatikus állítómotorral kal Kivitel: közvetlenül vezérelt membrán rugóerőre nyitott max. 10 bar Vezérlőcsatlakozás: G 1/4" Álláskijelző és lökethatároló

13 DMDV/CP NO Membránszelep pneumatikus állítómotorral ragasztható toldattal Kivitel: közvetlenül vezérelt membrán rugóerőre nyitott max. 10 bar Vezérlőcsatlakozás: G 1/4" DMDV-LI/CP NO Membránszelep pneumatikus állítómotorral ragasztható toldattal Kivitel: közvetlenül vezérelt membrán rugóerőre nyitott max. 10 bar Vezérlőcsatlakozás: G 1/4" Álláskijelző és lökethatároló

14 PMUIV/CP NC Membránszelep pneumatikus állítómotorral kal rugóerőre zárt max. 8 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE É r d e k l ô d é s r e PMDV/CP NC Membránszelep pneumatikus állítómotorral ragasztható toldattal rugóerőre zárt max. 8 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE É r d e k l ô d é s r e 13

15 CMUIV/CP NC Kompakt-Membránszelep pneumatikus állítómotorral kal rugóerőre zárt max. 6 bar Vezérlőcsatlakozás: G 1/4" Membrán FPM Membrán PTFE CMUIV/CP NO Kompakt-Membránszelep pneumatikus állítómotorral kal rugóerőre nyitott 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE CMUIV/CP DA Kompakt-Membránszelep pneumatikus állítómotorral kal kettős működtetésű 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE

16 CMDV/CP NC Kompakt-Membránszelep pneumatikus állítómotorral ragasztható toldattal rugóerőre zárt 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE CMDV/CP NO Kompakt-Membránszelep pneumatikus állítómotorral ragasztható toldattal rugóerőre nyitott 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE CMDV/CP DA Kompakt-Membránszelep pneumatikus állítómotorral ragasztható toldattal kettős működtetésű 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE

17 CMIV/CP NC Kompakt-Membránszelep pneumatikus állítómotorral kal rugóerőre zárt 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE CMIV/CP NO Kompakt-Membránszelep pneumatikus állítómotorral kal rugóerőre nyitott 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE CMDV/CP DA Kompakt-Membránszelep pneumatikus állítómotorral kal kettős müködtetésű 4 7 bar Vezérlőcsatlakozás: G 1/8" Membrán FPM Membrán PTFE

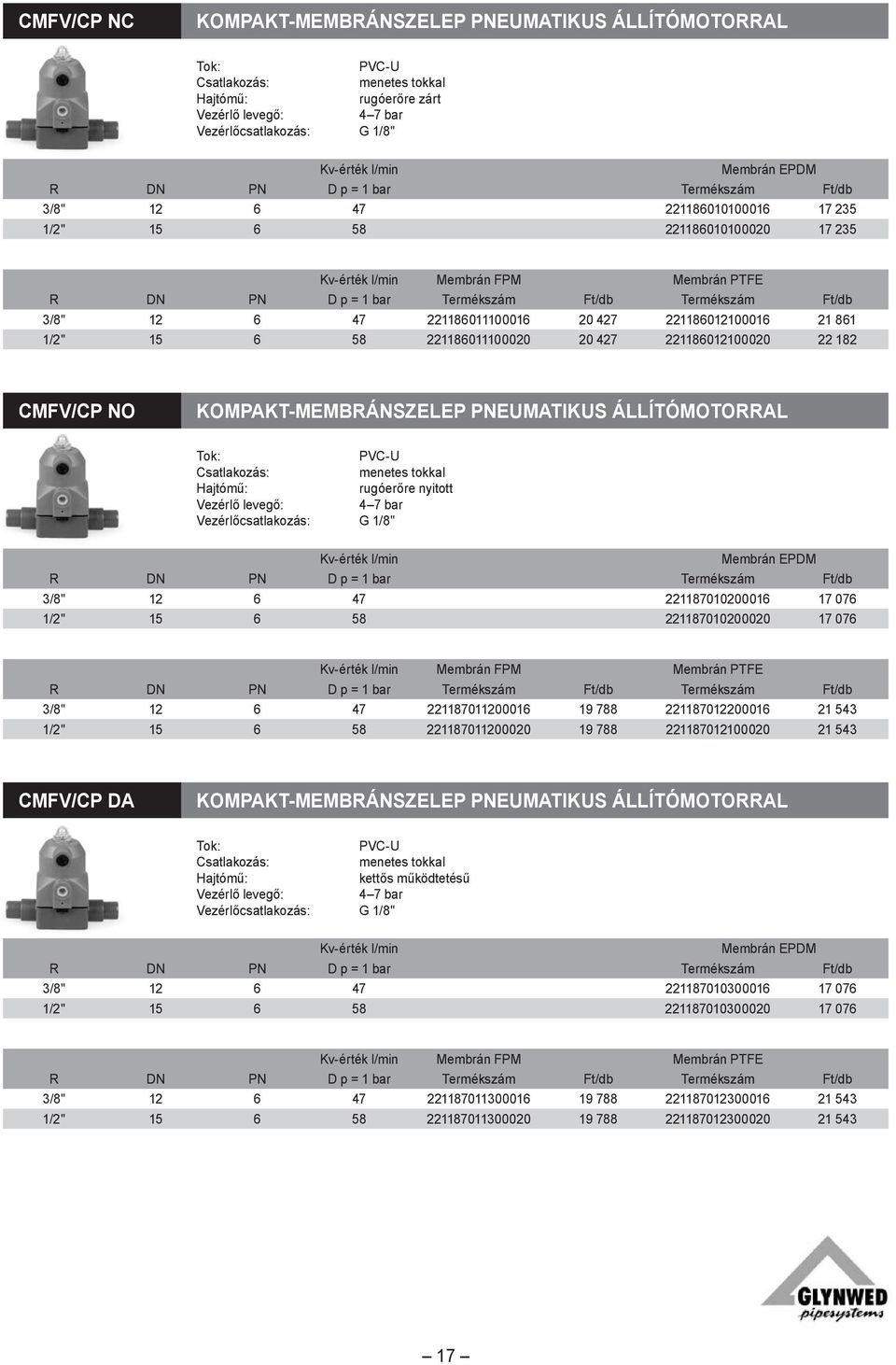

18 CMFV/CP NC Kompakt-Membránszelep pneumatikus állítómotorral menetes tokkal rugóerőre zárt 4 7 bar Vezérlőcsatlakozás: G 1/8" R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFV/CP NO Kompakt-Membránszelep pneumatikus állítómotorral menetes tokkal rugóerőre nyitott 4 7 bar Vezérlőcsatlakozás: G 1/8" R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFV/CP DA Kompakt-Membránszelep pneumatikus állítómotorral menetes tokkal kettős működtetésű 4 7 bar Vezérlőcsatlakozás: G 1/8" R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2"

19 FKOV/CE Ipari pillangószelep elektromos állítómotorral PP-GF (UV-álló) Tárcsa: Üzemi feszültség: alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta EPDM Mandzsetta FPM FEOV/CE Pillangószelep elektromos állítómotorral Tárcsa: Üzemi feszültség: alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta EPDM Mandzsetta FPM

20 FKOV/CP NC Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: rugóerőre zárt max. 7 bar Vezérlőcsatlakozás: G 1/8" Mandzsetta EPDM Mandzsetta FPM FKOV/CP DA Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: kettős működtetésű max. 7 bar Vezérlőcsatlakozás: G 1/8" Mandzsetta EPDM Mandzsetta FPM

21 FEOV/CP NC Pillangószelep pneumatikus állítómotorral Tárcsa: rugóerőre zárt max. 7 bar Vezérlőcsatlakozás: G 1/8" Mandzsetta EPDM Mandzsetta FPM FEOV/CP DA Pillangószelep pneumatikus állítómotorral Tárcsa: kettős működtetésű max. 7 bar Vezérlőcsatlakozás: G 1/8" Mandzsetta EPDM Mandzsetta FPM

22 VVUIV/CP NC Ferde-ülékű szelep pneumatikus állítómotorral rugóerőre zárt 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM VVUIV/CP NO Ferde-ülékű szelep pneumatikus állítómotorral rugóerőre nyitott 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM VVUIV/CP DA Ferde-ülékű szelep pneumatikus állítómotorral kettős működtetésű 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM

23 VVDV/CP NC Ferde-ülékű szelep pneumatikus állítómotorral ragasztható toldattal rugóerőre zárt 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM VVDV/CP NO Ferde-ülékű szelep pneumatikus állítómotorral ragasztható toldattal rugóerőre nyitott 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM VVDV/CP DA Ferde-ülékű szelep pneumatikus állítómotorral ragasztható toldattal kettős működtetésű 4 8 bar Vezérlőcsatlakozás: G 1/4" Tömítés EPDM

24 SI11 NC 2/2-végű Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 2/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , , , , , SF11 NC 2/2-végű Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 2/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 1/4" , /8" , /4" 4 6 6, /8" 4 6 6, /4" /8" /4" , /8" , SI21 NC 2/2-végű Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 2/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , ,

25 SF21 NC 2/2-végű Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 2/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" , /8" , /2" , SI13 NC 2/2-végű Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , ,5 6, ,5 6, ,2 9, ,2 9, ,6 12, ,6 12, SI13 NO 2/2-végű Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban nyitott Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , ,5 6, ,5 6, ,2 9, ,2 9, ,6 12, ,6 12,

26 SI13 MX 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, keverő Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM ,5 2, ,5 2, , , ,5 10, ,5 10, ,4 13, ,4 13, SI13 DT 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, elosztó Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , , , ,5 9, ,5 9, ,5 12, ,5 12, SF13 NC 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 1/4" 2 9 2, /8" 2 9 2, /4" 4 2,5 6, /8" 4 2,5 6, /4" 6 1, /8" 6 1, /4" 8 0, /8" 8 0,

27 SF13 NO 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 1/4" 2 3,5 2, /8" 2 3,5 2, /4" 4 1 6, /8" 4 1 6, /4" 6 0,5 10, /8" 6 0,5 10, /4" 8 0,4 13, /8" 8 0,4 13, SF13 MX 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, keverő Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , , , ,5 11, ,5 11, ,5 13, ,5 13, SF13 DT 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, elosztó Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 1/4" , /8" , /4" 4 4 6, /8" 4 4 6, /4" 6 2,5 11, /8" 6 2,5 11, /4" 8 1,5 13, /8" 8 1,5 13,

28 SI23 NC 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM ,5 16, , ,5 56, SI23 NO 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban nyitott Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , , , SI23 MX 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, keverő Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM ,5 17, , ,5 57, SI23 DT 3/2-utas Mágnesszelep Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, elosztó Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM , ,

29 SF23 NC 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban zárt Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" 8 2,5 16, /8" 10 1, /2" 15 0,5 56, SF23 NO 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, alapban nyitott Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" , /8" 10 1, /2" , SF23 MX 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, kevert Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" 8 1,5 17, /8" , /2" 15 0,5 57, SF23 DT 3/2-utas Mágnesszelep belső menetes tok Üzemi feszültség: alap 230 V / Hz Funkció: 3/2-utas, elosztó Védettségi fokozat: IP 65 Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /8" , /2" ,

30 vkic/ce GöMbcsAp ELEKTROMOs ÁLLíTóMOTORRAL tok: PVC-C golyótömítés: PtFe üzemi feszültség: alap 230 V / Hz Védettségi fokozat: ip 65 állítási szög: 90 állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig egyéb üzemi feszültségű kivitelek érdeklődésre kv-érték l/min tömítés epdm tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db termékszám Ft/db vkdic/ce GöMbcsAp ELEKTROMOs ÁLLíTóMOTORRAL tok: PVC-C golyótömítés: PtFe üzemi feszültség: alap 230 V / Hz Védettségi fokozat: ip 65 állítási szög: 90 állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig egyéb üzemi feszültségű kivitelek érdeklődésre új! negyedévtől áll rendelkezésre kv-érték l/min tömítés epdm tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db termékszám Ft/db

31 TKIC/CE 3-utas gömbcsap elektromos állítómotorral PVC-C Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Golyó: l-furattal (T-furat ajánlatkérésre) Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés EPDM Tömítés FPM

32 VKIC/CP NC Gömbcsap pneumatikus állítómotorral PVC-C Golyótömítés: PTFE rugóerőre zárt max. 7 bar Tömítés EPDM Tömítés FPM VKIC/CP DA Gömbcsap pneumatikus állítómotorral PVC-C Golyótömítés: PTFE kettős működtetésű max. 7 bar Tömítés EPDM Tömítés FPM

33 vkdic/cp nc GöMbcsAp pneumatikus ÁLLíTóMOTORRAL tok: PVC-C golyótömítés: PtFe rugóerőre zárt max. 7 bar új! negyedévtől áll rendelkezésre kv-érték l/min tömítés epdm tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db termékszám Ft/db vkdic/cp DA GöMbcsAp pneumatikus ÁLLíTóMOTORRAL tok: PVC-C golyótömítés: PtFe kettős működtetésű max. 7 bar új! negyedévtől áll rendelkezésre kv-érték l/min tömítés epdm tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db termékszám Ft/db

34 TKIC/CP SA 3-utas Gömbcsap pneumatikus állítómotorral PVC-C Golyótömítés: PTFE egyszerű működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM TKIC/CP DA 3-utas Gömbcsap pneumatikus állítómotorral PVC-C Golyótömítés: PTFE kettős működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM

35 VMUIC/CP NC Membránszelep pneumatikus állítómotorral PVC-C rugóerőre zárt max. 6 bar Membrán FPM Membrán PTFE VMUIC/CP NO Membránszelep pneumatikus állítómotorral PVC-C rugóerőre nyitott max. 6 bar Membrán FPM Membrán PTFE

36 VMUIC/CP DA Membránszelep pneumatikus állítómotorral PVC-C kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDC/CP NC Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat rugóerőre zárt max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

37 VMDC/CP NO Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat rugóerőre nyitott max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDC/CP DA Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

38 CMUIC/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVC-C rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMUIC/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVC-C rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMUIC/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVC-C kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

39 CMDC/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMDC/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMDC/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVC-C ragasztható toldat kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

40 FKOC/CE Ipari pillangószelep elektromos állítómotorral PP-GF (UV-álló) Tárcsa: PVC-C Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta EPDM Mandzsetta FPM

41 FKOC/CP NC Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: PVC-C rugóerőre zárt max. 7 bar Mandzsetta EPDM Mandzsetta FPM FKOC/CP DA Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: PVC-C kettős működtetésű max. 7 bar Mandzsetta EPDM Mandzsetta FPM

42 VKDIM/CE Gömbcsap elektromos állítómotorral PP-H Hegeszthető tok Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Kv-érték l/min Tömítés EPDM Tömítés FPM VKDDM/CE Gömbcsap elektromos állítómotorral Hegeszthető toldat Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Kv-érték l/min Tömítés EPDM Tömítés FPM

43 TKIM/CE 3-utas gömbcsap elektromos állítómotorral PP-H Hegeszthető tok Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Golyó: l-furattal (T-furat ajánlatkérésre) Egyéb üzemi feszültségű kivitelek érdeklődésre Kv-érték l/min Tömítés EPDM Tömítés FPM

44 VKDIM/CP NC Gömbcsap pneumatikus állítómotorral PP-H Golyótömítés: PTFE rugóerőre zárt max. 7 bar Tömítés EPDM Tömítés FPM VKDIM/CP NO Gömbcsap pneumatikus állítómotorral PP-H Hegeszthető tok Golyótömítés: PTFE rugóerőre nyitott max. 7 bar Tömítés EPDM Tömítés FPM

45 VKDIM/CP DA Gömbcsap pneumatikus állítómotorral PP-H Hegeszthető tok Golyótömítés: PTFE kettős működtetésű max. 7 bar Tömítés EPDM Tömítés FPM

46 TKIM/CP SA 3-utas gömbcsap pneumatikus állítómotorral PP-H Golyótömítés: PTFE egyszerű működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM TKIM/CP DA 3-utas gömbcsap pneumatikus állítómotorral PP-H Golyótömítés: PTFE kettős működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés EPDM Tömítés FPM

47 VMUIM/CP NC Membránszelep pneumatikus állítómotorral PP-H rugóerőre zárt max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMUIM/CP NO Membránszelep pneumatikus állítómotorral PP-H rugóerőre nyitott max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

48 VMUIM/CP DA Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDM/CP NC Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok rugóerőre zárt max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

49 VMDM/CP NO Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok rugóerőre nyitott max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDM/CP DA Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

50 DMUIM/CP NO Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok Kivitel: direkt vezérelt membrán felhasználásával rugóerőre nyitott max. 10 bar Vezérlővég: g 1/4" Kv-érték l/min DMUIM-LI/CP NO Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok Kivitel: direkt vezérelt membrán felhasználásával rugóerőre nyitott max. 10 bar Vezérlővég: g 1/4" állásmutató és lökethatároló

51 DMDM/CP NO Membránszelep pneumatikus állítómotorral PP-H hegeszthető toldat Kivitel: direkt vezérelt membrán felhasználásával rugóerőre nyitott max. 10 bar Vezérlővég: g 1/4" Kv-érték l/min DMDM-LI/CP NO Membránszelep pneumatikus állítómotorral PP-H hegeszthető toldat Kivitel: direkt vezérelt membrán felhasználásával rugóerőre nyitott max. 10 bar Vezérlővég: g 1/4" állásmutató és lökethatároló Kv-érték l/min

52 PMUIM/CP NC Membránszelep pneumatikus állítómotorral PP-H hegeszthető tok rugóerőre zárt max. 8 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE É r d e k l ő d é s r e PMDM/CP NC Membránszelep pneumatikus állítómotorral PP-H hegeszthető toldat rugóerőre nyitott max. 8 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE É r d e k l ő d é s r e 51

53 CMDM/CP NC Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal rugóerőre zártt 4 7 bar Membrán FPM Membrán PTFE CMDM/CP NO Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMDM/CP DA Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

54 CMIM/CP NC Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMIM/CP NO Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMIM/CP DA Kompakt-Membránszelep pneumatikus állítómotorral hegeszthető tokkal kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

55 CMFM/CP NC Kompakt-Membránszelep pneumatikus állítómotorral menetes tok rugóerőre zárt 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFM/CP NO Kompakt-Membránszelep pneumatikus állítómotorral menetes tok rugóerőre nyitott 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFM/CP DA Kompakt-Membránszelep pneumatikus állítómotorral menetes tok kettős működtetésű 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2"

56 FKOM/CE Ipari pillangószelep elektromos állítómotorral PP-GF (UV-álló) Tárcsa: PP-H Üzemi feszültség: Alap 230 V / Hz Védettsdégi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta EPDM Mandzsetta FPM

57 FKOM/CP NC Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) PP-H rugóerőre zárt max. 7 bar Mandzsetta EPDM Mandzsetta FPM FKOM/CP DA Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) PP-H kettős működtetésű max. 7 bar Mandzsetta EPDM Mandzsetta FPM

58 VKIF/CE Gömbcsap elektromos állítómotorral PVDF Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés FPM VKDIF/CE Gömbcsap elektromos állítómotorral PVDF Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Állítási idő: d16 d63 = 7,5 s-ig d75 d110 = 20 s-ig Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés FPM

59 TKIF/CE 3-utas Gömbcsap elektromos állítómotorral PVDF Golyótömítés: PTFE Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Golyó: l-furattal (T-furat ajánlatkérésre) Egyéb üzemi feszültségű kivitelek érdeklődésre Tömítés FPM

60 VKIF/CP NC Gömbcsap pneumatikus állítómotorral PVDF Hegeszthető tok Golyótömítés: PTFE rugóerő zárt max. 7 bar Tömítés FPM VKIF/CP NO Gömbcsap pneumatikus állítómotorral PVDF Hegeszthető tok Golyótömítés: PTFE rugóerőre nyitott max. 7 bar Tömítés FPM

61 VKIF/CP DA Gömbcsap pneumatikus állítómotorral PVDF karima Golyótömítés: PTFE kettős működtetésű max. 7 bar Tömítés FPM

62 TKiv/cp DA GöMbcsAp pneumatikus ÁLLíTóMOTORRAL tok: PVdF Hegeszthető tok golyótömítés: PtFe kettős működtetésű max. 7 bar új! negyedévtől áll rendelkezésre kv-érték l/min tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db vkdif/cp no GöMbcsAp pneumatikus ÁLLíTóMOTORRAL tok: PVdF Hegeszthető tok golyótömítés: PtFe rugóerőre nyitott max. 7 bar új! negyedévtől áll rendelkezésre kv-érték l/min tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db

63 vkdif/cp DA GöMbcsAp pneumatikus ÁLLíTóMOTORRAL tok: PVdF Hegeszthető tok golyótömítés: PtFe kettős működtetésű max. 7 bar új! negyedévtől áll rendelkezésre kv-érték l/min tömítés FPm d Dn Pn d p = 1 bar termékszám Ft/db

64 TKIF/CP SA 3-utas Gömbcsap pneumatikus állítómotorral PVDF Golyótömítés: PTFE egyszerű működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés FPM TKIF/CP DA 3-utas Gömbcsap pneumatikus állítómotorral PVDF Golyótömítés: PTFE kettős működtetésű max. 7 bar Golyó: l-furattal (T-furat ajánlatkérésre) Tömítés FPM

65 VMUIF/CP NC Membránszelep pneumatikus állítómotorral PVDF rugóerőre zárt max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMUIF/CP NO Membránszelep pneumatikus állítómotorral PVDF rugóerőre nyitott max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

66 VMUIF/CP DA Membránszelep pneumatikus állítómotorral PVDF kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDF/CP NC Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat rugóerőre zárt max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

67 VMDF/CP NO Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat rugóerőre nyitott max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE VMDF/CP DA Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat kettős működtetésű max. 6 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE

68 PMUIF/CP NC Membránszelep pneumatikus állítómotorral PVDF Hegeszthető tok rugóerőre zárt max. 8 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE É r d e k l ő d é s r e PMDF/CP NC Membránszelep pneumatikus állítómotorral PVDF Hegeszthető toldat rugóerőre zárt max. 8 bar Vezérlővég: g 1/4" Membrán FPM Membrán PTFE É r d e k l ő d é s r e 67

69 CMUIF/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVDF rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMUIF/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVDF rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMUIF/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVDF kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

70 CMDF/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMDF/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMDF/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVDF ragasztható toldat kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

71 CMIF/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVDF Hegeszthető tok rugóerőre zárt 4 7 bar Membrán FPM Membrán PTFE CMIF/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVDF Hegeszthető tok rugóerőre nyitott 4 7 bar Membrán FPM Membrán PTFE CMIF/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVDF Hegeszthető tok kettős működtetésű 4 7 bar Membrán FPM Membrán PTFE

72 CMFF/CP NC Kompakt-Membránszelep pneumatikus állítómotorral PVDF menetes tok rugóerőre zárt 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFF/CP NO Kompakt-Membránszelep pneumatikus állítómotorral PVDF menetes tok rugóerőre nyitott 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2" CMFF/CP DA Kompakt-Membránszelep pneumatikus állítómotorral PVDF menetes tok kettős működtetésű 4 7 bar R DN PN D p = 1 bar Termékszám Ft/db 3/8" /2" Membrán FPM Membrán PTFE R DN PN D p = 1 bar Termékszám Ft/db Termékszám Ft/db 3/8" /2"

73 FKOF/CE Ipari pillangószelep elektromos állítómotorral PP-GF (UV-álló) Tárcsa: PVDF Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta FPM FKOA/CE Ipari pillangószelep elektromos állítómotorral PP-GF (UV-álló) Tárcsa: PVDF Üzemi feszültség: Alap 230 V / Hz Védettségi fokozat: IP 65 Állítási szög: 90 Egyéb üzemi feszültségű kivitelek érdeklődésre Mandzsetta EPDM Mandzsetta FPM

74 FKOF/CP NC Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: PVDF rugóerőre zárt max. 7 bar Mandzsetta FPM FKOF/CP DA Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: PVDF kettős működtetésű max. 7 bar Mandzsetta FPM

75 FKOA/CP NC Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: abs rugóerőre zárt max. 7 bar Mandzsetta EPDM Mandzsetta FPM FKOA/CP DA Ipari pillangószelep pneumatikus állítómotorral PP-GF (UV-álló) Tárcsa: abs kettős működtetésű max. 7 bar Mandzsetta EPDM Mandzsetta FPM

76 FLIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db ,5 125 l/h ,5 315 l/h l/h l/h l/h l/h ,4 4 m³/h ,65 6,5 m³/h m³/h m³/h m³/h m³/h FLIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél mágnessel 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db l/h l/h l/h l/h l/h l/h ,38 38 m³/h ,64 6,4 m³/h ,95 9,5 m³/h m³/h m³/h m³/h

77 FLIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db ,5 65 l/h ,5 175 l/h l/h l/h l/h l/h ,32 3,2 m³/h ,5 5 m³/h ,75 7,5 m³/h ,5 m³/h FLIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF mágnessel 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db ,5 65 l/h ,5 175 l/h l/h l/h l/h l/h ,32 3,2 m³/h ,5 5 m³/h ,75 7,5 m³/h m³/h

78 FLIV Nátronlúghoz (NaOH) 30% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,5 85 l/h l/h l/h l/h l/h l/h ,3 2,1 m³/h ,32 3,2 m³/h ,45 4,5 m³/h FLIV Nátronlúghoz (NaOH) 50% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,9 16 l/h l/h l/h l/h l/h l/h ,15 1,9 m³/h ,3 3 m³/h ,4 4,2 m³/h FLIV Sósavhoz (HCl) 30 33% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Polysulfon d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h ,25 2,8 m³/h ,45 4,5 m³/h ,7 7 m³/h

79 FLIV Sósavhoz (HCl) 30 33% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Polysulfon d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h ,25 2,8 m³/h ,45 4,5 m³/h ,5 7 m³/h FLIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,14 1,4 m³/h ,34 3,4 m³/h ,7 7 m³/h ,1 11 m³/h ,8 18 m³/h ,8 28 m³/h ,5 45 m³/h ,5 75 m³/h m³/h m³/h m³/h m³/h

80 FLIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm aluminíum 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,2 2 m³/h ,5 5 m³/h m³/h ,6 16 m³/h ,5 25 m³/h m³/h ,4 64 m³/h m³/h m³/h m³/h m³/h m³/h FLIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm mágnessel 2,5 VDE/VDI 3513, Bl. 2 szabvány szerint 300 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,23 2,3 m³/h ,6 6 m³/h m³/h ,6 16 m³/h ,5 25 m³/h m³/h m³/h m³/h m³/h

81 FCIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acéllal 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db l/h ,5 65 l/h l/h l/h l/h l/h l/h l/h l/h FCIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db l/h ,5 65 l/h ,5 90 l/h l/h l/h l/h l/h l/h l/h FCIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db l/h ,5 35 l/h ,5 55 l/h l/h l/h l/h l/h l/h l/h

82 FCIV Folyadékokhoz, sűrűség 1 kg/l Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T Mérőcső Polysulfon d DN skála EH Termékszám Ft/db Termékszám Ft/db l/h ,5 35 l/h ,5 55 l/h l/h l/h l/h l/h l/h l/h FCIV Nátronlúghoz (NaOH) 30% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm nemes acél 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h l/h l/h FCIV Nátronlúghoz (NaOH) 30% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,3 6,5 l/h ,5 14 l/h l/h l/h l/h l/h l/h l/h

83 FCIV Nátronlúghoz (NaOH) 50% Tömítések: epdm Lebegő test: nemes acél Minőségi fokozat: 4 után VDE/VDI 3513, Bl. 2 Építési hossz: dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h l/h l/h FCIV Nátronlúghoz (NaOH) 50% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db ,06 6 l/h ,13 1,3 l/h ,03 3 l/h ,15 6,5 l/h ,5 19 l/h ,8 40 l/h ,5 75 l/h l/h FCIV Sósavhoz (HCl) 30 33% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm PVDF 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Polysulfon d DN skála EH Termékszám Ft/db l/h l/h ,5 75 l/h l/h l/h l/h l/h l/h

84 TKIV/CP DA Sósavhoz (HCl) 30 33% Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Polysulfon d DN skála EH Termékszám Ft/db ,5 25 l/h ,5 45 l/h l/h l/h l/h l/h l/h l/h FCIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h ,8 8 m³/h ,2 12 m³/h m³/h FCIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm alumínium 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h ,2 12 m³/h ,7 17 m³/h ,5 25 m³/h

85 FCIV Levegőhöz 20 C, pabs = 1013 mbar Tömítések: Lebegő test: Minőségi fokozat: Építési hossz: epdm mágnessel 4 VDE/VDI 3513, Bl. 2 szabvány szerint dn15 = 165 mm, DN25 = 200 mm Mérőcső Trogamid-T d DN skála EH Termékszám Ft/db l/h l/h l/h l/h l/h l/h m³/h ,6 16 m³/h ,6 26 m³/h

86 SP 62 Elővezérlő mágnesszelep (Pilotventil) PBTP Tömítés: nbr (FPM ajánlatkérésre) üreges csavar külső menettel Védettségi fokozat: ip 65 Készülék csatlakozási egység: DIN B szabvány szerint Közvetlen ráépítés állítómotorra R Feszültség Kivitel Termékszám Ft/db 1/4" 230 V/50 60 Hz normál zárt (NC) /4" 110 V/50 60 Hz normál zárt (NC) /4" 24 V/50 60 Hz normál zárt (NC) /4" 24 VDC normál zárt (NC) /8" 230 V/50 60 Hz normál zárt (NC) /8" 110 V/50 60 Hz normál zárt (NC) /8" 24 V/50 60 Hz normál zárt (NC) /8" 24 VDC normál zárt (NC) /4" 230 V/50 60 Hz normál nyitott (NO) /4" 110 V/50 60 Hz normál nyitott (NO) /4" 24 V/50 60 Hz normál nyitott (NO) /4" 24 VDC normál nyitott (NO) /8" 230 V/50 60 Hz normál nyitott (NO) /8" 110 V/50 60 Hz normál nyitott (NO) /8" 24 V/50 60 Hz normál nyitott (NO) /8" 24 VDC normál nyitott (NO) É r d e k l ő d é s r e SB 62 Elővezérlő mágnesszelep (Pilotventil) PBTP Tömítés: nbr (FPM ajánlatkérésre) üreges csavar külső menettel Védettségi fokozat: ip 65 Készülék csatlakozási egység: DIN B szabvány szerint Modul építés R Feszültség Kivitel Termékszám Ft/db 1/4" 230 V/50 60 Hz normál zárt (NC) /4" 110 V/50 60 Hz normál zárt (NC) /4" 24 V/50 60 Hz normál zárt (NC) /4" 24 VDC normál zárt (NC) /4" 230 V/50 60 Hz normál nyitott (NO) /4" 110 V/50 60 Hz normál nyitott (NO) /4" 24 V/50 60 Hz normál nyitott (NO) /4" 24 VDC normál nyitott (NO) É r d e k l ő d é s r e 85

87 ea Elektromos állítómotor gömbcsaphoz kézi vészállítással és álláskijelzővel 4 végálláskapcsoló (2 motorvezérléshez és 2 szignál kimenethez) Karima kép DIN 3337/ISO 5211 szabvány szerint Feszültség Dim. Termékszám Ft/db 230 V / Hz d16 d V / Hz d16 d V / Hz d16 d VDC d16 d V / Hz d75 d V / Hz d75 d V / Hz d75 d VDC d75 d É r d e k l ő d é s r e ZUB EA Tartozékok gömbcsaphoz elektromos állítómotorral Megnevezés Dim. Termékszám Ft/db Fűtőegység d16 d Fűtőegység d75 d Potenció méter d16 d Potenció méter d75 d Állásszabályozó d16 d Állásszabályozó d75 d Állásszabályozó d16 d Állásszabályozó d75 d Elemes tápegység d16 d Elemes tápegység d75 d É r d e k l ő d é s r e EA Elektromos állítómotor pillangószelephez kézi vészállítással és álláskijelzővel 4 végálláskapcsoló (2 motorvezérléshez és 2 szignál kimenethez) Karima kép DIN 3337/ISO 5211 szabvány szerint Feszültség Dim. Termékszám Ft/db 230 V / Hz d75 d V / Hz d75 d V / Hz d75 d VDC d75 d V / Hz d225 d V / Hz d225 d V / Hz d225 d VDC d225 d É r d e k l ő d é s r e ZUB EA Tartozékok pillangószelephez elektromos állítómotorral Megnevezés Dim. Termékszám Ft/db Fűtőegység d75 d Fűtőegység d225 d Potenció méter 5 kohm d75 d Potenció méter 5 kohm d225 d Állásszabályozó d75 d Állásszabályozó d225 d Állásszabályozó d75 d Állásszabályozó d225 d Elemes tápegység d75 d Elemes tápegység d225 d É r d e k l ő d é s r e 86

88 PA Pneumatikus állítómotor gömbcsaphoz Vezérlőnyomás 6 bar (Standard) Megnevezés Dim. Termékszám Ft/db egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d É r d e k l ő d é s r e ZUB PA Tartozékok gömbcsaphoz pneumatikus állítómotorral Megnevezés Termékszám Ft/db Állásszabályozó Optikai állásmutató Végálláskapcsoló (elektromechanikai) É r d e k l ő d é s r e Végálláskapcsoló (induktiv)

89 PA Pneumatikus állítómotor pillangószelephez Vezérlőnyomás 6 bar (Standard) Megnevezés Dim. Termékszám Ft/db egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d egyszerű működtetésű (NC/NO) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d kettős működtetésű (DA) d É r d e k l ő d é s r e ZUB PA Tartozékok pillangószelephez pneumatikus állítómotorral Megnevezés Termékszám Ft/db Állásszabályozó Optikai állásmutató Végálláskapcsoló (elektromechanikai) É r d e k l ő d é s r e Végálláskapcsoló (induktiv)

90 Optikai állásmutató Membránszelephez pneumatikus állítómotorral d Típus Termékszám Ft/db d20 d32 Típus 485 (NC) d40 d50 Típus 485 (NC) d63 Típus 485 (NC) d75 d110 Típus 485 (NC) d20 d32 Típus 285 (NO/DA) d40 d50 Típus 285 (NO/DA) d63 Típus 285 (NO/DA) d75 d110 Típus 285 (NO/DA) d20 d32 Típus 486 (NC) d40 d50 Típus 486 (NC) d63 Típus 486 (NC) É r d e k l ő d é s r e Lökethatároló Membránszelephez pneumatikus állítómotorral d Típus Termékszám Ft/db d20 d50 Típus 485 (NC) d63 Típus 485 (NC) d75 d110 Típus 485 (NC) d20 d63 Típus 285 (NO/DA) É r d e k l ő d é s r e d75 d110 Típus 285 (NO/DA) d20 d63 Típus 486 (NC) Lökethatároló optikai állásmutatóval Membránszelephez pneumatikus állítómotorral d Típus Termékszám Ft/db d20 d32 Típus 485 (NC) d40 d50 Típus 485 (NC) d63 Típus 485 (NC) d75 d110 Típus 485 (NC) d20 d63 Típus 285 (NO/DA) d75 d110 Típus 285 (NO/DA) d16 d20 Típus 186 (NC) d16 d20 Típus 187 (NO/DA) d20 d63 Típus 486 (NC) É r d e k l ő d é s r e 89

91 Lökethatároló optikai állásmutatóval és kézi vészállítóval Membránszelephez pneumatikus állítómotorral d Típus Termékszám Ft/db d20 d32 Típus 485 (NC) d40 d63 Típus 485 (NC) d20 d32 Típus 285 (NO/DA) É r d e k l ő d é s r e d40 d63 Típus 285 (NO/DA) d20 d63 Típus 486 (NC) Védőkupak lökethatárolóhoz d Típus Termékszám Ft/db. d20 d50 Típus 485 (NC) É r d e k l ő d é s r e d63 d110 Típus 485 (NC) Elektromechanikai végálláskapcsoló Membránszelephez pneumatikus állítómotorral 2 Mikrokapcsoló Kapcsolási teljesítmény 250 V ~ 5 A Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d50 Típus 485 (NC) d63 d110 Típus 485 (NC) É r d e k l ő d é s r e d20 d110 Típus 285 (NO/DA) Induktiv végálláskapcsoló Membránszelephez pneumatikus állítómotorral 2 Mikrokapcsoló Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d50 Típus 485 (NC) d63 d110 Típus 485 (NC) É r d e k l ő d é s r e d20 d110 Típus 285 (NO/DA)

92 Elektromechanikai végálláskapcsoló Membránszelephez pneumatikus állítómotorral 2 Mikrokapcsoló Kapcsolási teljesítmény 250 V ~ 5A Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d63 Típus 486 (NC) É r d e k l ő d é s r e d16 d20 Típus 186/187 (NC/NO/DA) Induktív végálláskapcsoló Membránszelephez pneumatikus állítómotorral 2 Mikrokapcsoló Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d50 Típus 485 (NC) É r d e k l ő d é s r e d63 d110 Típus 485 (NC) Elektromechanikai végálláskapcsoló Membránszelephez pneumatikus állítómotorral, zárt rugóerő 1 Mikrokapcsoló Kapcsolási teljesítmény 250 V ~ 5 A Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d32 Típus 485 (NC) d40 d50 Típus 485 (NC) d63 Típus 485 (NC) d75 d110 Típus 485 (NC) É r d e k l ő d é s r e d20 d63 Típus 486 (NC) d16 d20 Típus 186 (NC) Elektromechanikai végálláskapcsoló Membránszelephez pneumatikus állítómotorral, nyitott rugóerő 1 Mikrokapcsoló Kapcsolási teljesítmény 250 V ~ 5 A Védettségi fokozat IP 65 d Típus Termékszám Ft/db. d20 d32 Típus 285 (NO) d40 d50 Típus 285 (NO) d63 Típus 285 (NO) É r d e k l ő d é s r e d75 d110 Típus 285 (NO) d16 d20 Típus 187 (NO)

93 Állásszabályozó Membránszelephez pneumatikus állítómotorral 2 Mikrokapcsoló Kapcsolási teljesítmény 250 V ~ 5 A Védettségi fokozat IP 65 Megnevezés Termékszám Ft/db pneumatikus pozícionáló 485/285 (NC/NO) típushoz pneumatikus pozícionáló 285 (DA) típushoz elektropneumatikus pozícionáló 485/285 (NC/NO) típushoz É r d e k l ő d é s r e elektropneumatikus pozícionáló 285 (DA) típushoz

94 ERS SI Alkatrészek mágnesszelephoz Megnevezés Termékszám Ft/db Mágnestekercs 24 V / Hz S11/S13 típushoz Mágnestekercs 110 V / Hz S11/S13 típushoz Mágnestekercs 230 V / Hz S11/S13 típushoz Mágnestekercs 24 VDCS11/S Mágnestekercs 24 V / Hz S21/S23 típushoz Mágnestekercs 110 V / Hz S21/S23 típushoz Mágnestekercs 230 V / Hz S21/S23 típushoz Mágnestekercs 24 VDC S21/S23 típushoz Készülék csatlakozási egység 24 V / Hz Készülék csatlakozási egység 110 V / Hz Készülék csatlakozási egység 230 V / Hz Készülék csatlakozási egység 24 VDC Emelőkar/tömítés EPDM Emelőkar/tömítés FPM O-gyűrű EPDM S11/S13-hoz O-gyűrű FPM S11/S13-hoz O-gyűrű EPDM S21/S23-hoz O-gyűrű FPM S21/S23-hoz É r d e k l ő d é s r e ZUB FL/FC Tartozékok lebegőtest-átfolyásmérőhöz Megnevezés Termékszám Ft/db Csatlakozás PVC-C d Csatlakozás PVC-C d Csatlakozás PVC-C d Csatlakozás nemes acél 1/2" Csatlakozás nemes acél 1" Csatlakozás nemes acél 2" Csatlakozás cinkelt 1/2" Csatlakozás cinkelt 1" Csatlakozás cinkelt 2" Külön skála d20-hoz Külön skála d32-hez Külön skála d63-hoz Határérték kontakt max Határérték kontakt min É r d e k l ő d é s r e 93

95 ERS FL/FC Tartozékok lebegőtest-átfolyásmérőhöz Megnevezés Termékszám Ft/db Kell érték kijelző (piros) Menetes anya d Menetes anya d Menetes anya d Betét d Betét d Betét d Menetes tok 1/2" Menetes tok 1" Menetes tok 2" O-gyűrű EPDM d O-gyűrű EPDM d O-gyűrű EPDM d O-gyűrű FPM d O-gyűrű FPM d O-gyűrű FPM d Ütköző PSU-ból d20-hoz Ütköző PSU-ból d32-hez Ütköző PSU-ból d63-hoz Lebegő test nemes acél d20-hoz Lebegő test nemes acél d32-hez Lebegő test nemes acél d63-hoz Lebegő test nemes acél mágnessel d20-hoz Lebegő test nemes acél mágnessel d32-hez Lebegő test nemes acél mágnessel d63-hoz Lebegő test PVDF d20-hoz Lebegő test PVDF d32-hez Lebegő test PVDF d63-hoz Lebegő test PVDF mágnessel d20-hoz Lebegő test PVDF mágnessel d32-hez Lebegő test PVDF mágnessel d63-hoz Lebegő test d20-hoz Lebegő test d32-hez Lebegő test d63-hoz Lebegő test mágnessel d20-hoz Lebegő test mágnessel d32-hez Lebegő test mágnessel d63-hoz Lebegőtest alumínium d20-hoz Lebegőtest alumínium d32-hez Lebegőtest alumínium d63-hoz É r d e k l ő d é s r e 94

96 ELADÁSI, SZÁLLÍTÁSI ÉS FIZETÉSI FELTÉTELEK 1. Általános feltételek 1.1 Amennyiben a szerződő felek ettől eltérő feltételekben nem állapodnak meg, ezek az általános szállítási feltételek érvényesek. 1.2 Az áruszállításra vonatkozó feltételek értelemszerűen az egyéb szolgáltatásokra is érvényesek. 2. Teljesítés 2.1 Teljesítés kizárólag írásos visszaigazolásunk, egyéb írásos megegyezés, valamint jelen szállítási feltételek alapján történik. Amennyiben jelen szállítási feltételek egyes pontjai hatályukat vesztik, a többi pont ettől függetlenül érvényben marad. Esetleges megállapodások és változtatások érvényesítéséhez írásos igazolásunk szükséges. A vevő által meghatározott általános üzleti szabályok csak akkor egészíthetik ki, ill. helyettesíthetik a fenti feltételeket, ha mi írásban jóváhagytuk érvényességüket. Szállítmányunk átvétele jelen feltételek szabályainak elfogadásával egyenértékű. 2.2 Ábráinkon, rajzainkon, méret- és súlytáblázatainkban stb. szereplő adatok csak közelítő értékek, a technikai változtatás jogát fenntartjuk. Árajánlatainkat, terveinket, költségvetéseinket stb. a vevő kizárólag a szállításra vonatkozó tárgyalások során és a megrendelésnél használhatja fel, mind sokszorosítani, mind pedig egy harmadik fél számára közvetve vagy közvetlenül hozzáférhetővé tenni tilos. Néhány dokumentum az után is a mi tulajdonunkba tartozik, hogy azt vevőnknek átadtuk. Amennyiben a szerződés nem jön létre, jogosultak vagyunk az átadott dokumentumokat visszakérni. 3. Szállítási határidő és a szállítás halasztása 3.1 A szállítási határidők csak irányadók és az írásos visszaigazolástól számítandók. Ugyanez vonatkozik a megbeszélt szállítási időpontokra is. A szállítási határidő automatikusan meghosszabbodik, amennyiben bármilyen akadályoztatás akár a mi szállítónk részéről is felmerül, pl. sztrájk, lezárások, vagy egyéb olyan előre nem látható és nekünk fel nem róható esemény történik, amely számunkra a szállítást lényegesen megnehezíti vagy lehetetlenné teszi. 3.2 A szállítási határidőket akkor tudjuk betartani, ha legkesőbb az egyeztetett szállítási időpontig a veszély elhárul. 4. Kárveszély átszállás 4.1 A kárveszély akár részszállítmányok esetén is az árunak a gyárból való kikerülésével, ill. a vevő részére történő átadásával átszáll a vevőre. 4.2 A kárveszély akár részszállítmányok esetén is a rendelkezésre bocsátással, ill. az átvételre való készség tanúsításával átszáll a vevőre, ha az árutovábbítás, ill. átadás rajtunk kivül álló okok miatt késlekedik vagy elmarad. 4.3 Egyéb esetekre az INCOTERMS 1953 szerződéskötés napján érvényes változata vonatkozik. 5. Ár 5.1 Egyéb megállapodás híján az árak az eladó cég gyárának, ill. raktárának telephelyén történő átvétellel érvényesek csomagolási, rakodási és biztosítási költség nélkül. Amennyiben az árut a vevő leszállítva kéri, az ár rakodási és szerződési költség nélkül értendő. 5.2 Az árak alapját az árajánlat időpontjában érvényes árak képezik. Amennyiben a vevő és az eladó nem egyeznek meg konkrét árakban, úgy az árváltozás a vevőt terheli, ill. neki kedvez Nyitott áras szerződéseknél a szállítás napján érvényes árral kell számolni. A fizetés a visszaigazolásban szereplő megállapodás szerint törtenik. Váltók és csekkek elfogadása kizárólag fizetés végett történik anélkül, hogy az eladó figyelemmel kísérné a váltókra és csekkekre vonatkozó törvényeket. Az eseltegesen felmerülő költségek a vevőt terhelik. A követelés akkor esedékes, ha akár egyetlen váltót is a megfelelő lejárati időn túl váltanak be, vagy részletfizetés esetén az esedékes fizetést a lejárati időn túl teljesítenek. Devizában kötött szerződéseknél ez eladónak joga van árfolyam-ingadozás esetén kérni, hogy a szerződéskötés időpontjában érvényes eredeti paritás, mely a szerződés áralapját képezi, megmaradjon. Amennyiben az eladó szerződésben közölt igényei veszélyeztetetté válnak, jogában áll igényeinek további fenntartása mellett, minden kártérítési kötelezettség nélkül a szerződéstől elállni, amennyiben a vevő az eladó által megjelölt határidőn belül megfelelő biztosítékkal nem szolgál. 6. Fizetés 6.1 A fizetést a megjelölt fizetési feltételeknek megfelelően kell teljesíteni. 6.2 A vevőnek nincs joga fizetést mennyiségi kifogás, szavatossági igény, vagy egyéb, az eladó által nem elfogadott igény miatt visszatartani. 6.3 Amennyiben a vevő a megállapodott összeg fizetésével vagy egyéb teljesítéssel késlekedik, úgy az eladó vagy ragaszkodik a szerződésben foglaltakhoz, és a) saját kötelezettségeit, az elmaradt fizetések és egyéb kötelezettségek behajtásáig elhalasztja; b) a szállítási határidőt ennek megfelelően módosítja; c) a teljes, még nyitott vételárat érvényesíti; d) amennyiben a vevő részéről a 9. pont értelmében semmilyen felmentő magyarázat nem érkezik, az esedékességtől számítva a Nemzeti Bank által meghatározott banki alapkamat + 4% késedelmi pótlék kerül felszámításra, vagy pedig meghatározott türelmi idő lejárta esetén a szerződést felbontja. 6.4 Amennyiben a 6.3 pontban meghatározott türelmi idő lejárta után a késedelmes fizetés, vagy egyéb teljesítés nem történik meg, úgy az eladó írásban felbonthatja a szerződést. A vevő köteles az eladó felszólítására a már leszállított árut az eladónak visszaszolgáltatni, és az áru esetleges értékcsökkenését megtéríteni, valamint minden jogi ráfordítást, amely a szerződés megkötéséhez szükséges volt, köteles az eladónak megtéríteni. Még le nem szállított áru esetén az eladónak jogában áll az elkészült, illetve megmunkált elemeket a vevő rendelkezésére bocsátani, és ezért az eladási ár megfelelő hányadát felszámítani. 7 Tulajdonjog 7.1 Mindaddig, amíg a vevő nem teljesít minden pénzügyi kötelezettséget, az áru az eladó tulajdonában marad. A vevő köteles a tulajdonjog megőrzéséhez szükséges formai követelményeknek eleget tenni. Zálogosítás vagy egyéb igénybevétel esetén a vevő köteles az eladó tulajdonjogát érvényesíteni, és őt haladéktalanul értesíteni. 7.2 Az áru megmunkálása, illetve új egységgé történő feldolgozása során az új egység a részesedés arányában az áru értekének megfelelően az eladó tulajdonában marad. Továbbértékesítésből eredő követelések esetén a vevő minden egyéb jogáról az eladó javára lemond. Amennyiben ez utóbbi a bármikor rendelkezésére álló jogot a követelés behajtására nem használja fel, a vevőnek joga és kötelessége, hogy az eladónak a szóban forgó összeget haladéktalanul beszolgáltassa. A vevőnek a tulajdonjoggal bíró árut csakis a szokásos kereskedelmi forgalomban szabad értékesítenie, és sem elzálogosítania, sem pedig biztosítékként beszolgáltatnia nem szabad. A vevő köteles a jogainak egy harmadik személy által történt bármi nemű csorbításától az eladót megkímélni, illetve ilyen esetek bekövetkeztéről értesíteni. 8. Szavatosság és jótállás 8.1 Szállításainkban és szolgáltatásainkban fellelhető esetleges hiányosságokért, valamint az üzembe helyezéstől számított hat hónapon belül, de legkésőbb a kárveszély átszámítása utáni 12 hónapig felmerülő minőségi kifogásokért jótállunk úgy, hogy ha a vevő a hiányosságot haladéktalanul írásban jelzi, választásunk alapján, vagy a felhasználás helyszínén, vagy a szervizünkben maradéktalanul kijavítjuk azt, vagy szükség esetén szállítónk bevonásával pótlással szolgálunk, feltéve, ha a kár bizonyíthatóan a kárveszély átszállása előtti időből származik. 8.2 A pótolt alkatrészek a mi tulajdonunkba kerülnek, és felszólításra rendelkezésünkre kell bocsátani azokat. 8.3 A károsult áru hiányának pótlására szolgáló be- és kiszerelést esetleg többször is a vevő saját költségére végzi. Az esetleges szállítási költségek a vevőt terhelik. Amennyiben utólag bebizonyosodik, hogy a hiány a kárveszély átszállása utáni időszakból származik, úgy az üzembe helyezés költségei is a vevőt terhelik. 8.4 Nincs mód kártérítésre abban az esetben, ha a vevő az árun előzetes beleegyezésünk nélkül változtatásokat vagy üzembe helyezési munkálatokat végez vagy végeztet, ha nem biztosítja a szakszerű üzembe helyezés feltételeit, valamint a szerződésben vállalt kötelezettségeinek nem tesz eleget, különösen akkor, ha a fizetéssel részben vagy egészben elmaradásai vannak. A pótolt darabokért és javításokért, akár magáért az áruért a jótállási időn belül jótállunk. 8.5 Amennyiben az általunk végzett utólagos javítás hiányos vagy egyáltalán nem sikerül, és megfelelő türelmi idő letelte után sem sikerül a hibát kijavítani, a vevő értékcsökkentésért folyamodhat. Amennyiben az értékcsökkenés mértékében nem sikerül megegyezni, a vevő visszaléphet a vásárlástól. Minden további igény jogtalan. 8.6 A vevőt megillető jólállási igény hat hónappal a hiányosság haladéktalan jelzése után, de nem a jótállási idő lejárta etőtt, a 8.1. pont szerint elévül. 8.7 Nem vonatkozik a jótállás a természetes elhasználódásból, nem megfelelő üzemi és beépítési körülményekből, szakszerűtlen összeszerelésből, vagy nem megfelelő karbantartásból eredő károkra. 8.8 Nyomatékosan kijelentjük amennyiben törvényesen engedélyezett, hogy az eladó nem köteles semmiféle kártérítést adni a vevőnek személyi sérülések vagy olyan anyagi károk esetén, melyek nem képezték a szerződés tárgyát, valamint egyéb károkért vagy nyereségelmaradásért, amennyiben azok nem olyan egyedi esetet képeznek, amelyben az eladót felelősség terheli. 8.9 Abban az esetben, ha az eladó részéről a teljesítés akadályoztatva van, a vevő jogosult elállni a szerződéstől. Minden további igény jogtalan. 9. Mentelmi jogok 9.1 Az alábbi körülmények számítanak mentelmi jogként, amennyiben azok a szerződéskötés után lépnek fel és annak elégtélelét akadályozzák: munkaügyi konfliktusok és minden egyéb a partnerektől független körülmény, mint például tűzeset, mobilizálás, elkobzás, embargó, deviza átutalási tilalom, lázadás, szállítóeszközök hiánya, általános ellátási hiány, az energiahasználat korlátozása. 9.2 Ezen körülmények következményeit a felek által vállalt kötelezettségek tekintetében, lásd a 2. és 6. pontban. 10. Bírósági illetékesség, alkalmazandó jog, teljesítés helye 10.1 Minden olyan vitás kérdést, amely az eladó és vevő közötti szerződésből ered, beleértve a váltókat és csekkeket, az eladó székhelye szerinti illetékes bíróság hivatott tisztázni. Az eladó ezen kívül a vevő helye szerinti illetékes bíróságot is felkérheti A felek megállapodhatnak egyéb bíróság illetékességében is A szerződes jogalapját a magyar törvények képezik A szállítás és fizetés teljesítésének helyét az eladó székhelye képezi még akkor is, ha megállapodás szerint az átadás egy másik helyen történik. 11. Ipari jogvédelem Amennyiben egy harmadik személy megsérti a szabadalmi jogokat, és ezért a vevő számára az áru használatát részben, vagy egészben megtiltják, úgy az eladó további igények kizárása mellett tetszés szerint vagy visszalép a szerződéstől, vagy saját költségére az áru használati jogát a vevőre átruházza, vagy az árut szabadalmi jog nélkül létrehozza, vagy másik hasonló teljesítményű, de szabadalmi jogot nem élvező tárggyal helyettesíti. Az eladó az előtte álló kötelezettségétől megszabadul, és kártérítést nem ad, ha a vevő szabadalmi jogsértés esetén nem jelentkezik haladéktalanul, és egy harmadik személy szabadalmi díj igényének elhárításakor peres, vagy nem peres úton támogatja. Az eladó nem ad kártérítést, ha a vevő tervei alapján gyárt, és ezáltal szabadalmi jogsértést követ el, vagy olyan védelmi jogot sért. 12. Visszáru Visszárut csak csomagolási egységben, eredeti csomagolásban, sértetlen állapotban, szennyeződés nélkül tudunk átvenni. Olyan árut, amely nem szerepel jelenlegi terméklistánkon, nem tudunk átvenni. A logisztikai költséget a jóváírásból 30% kezelési díj formájában levonhatjuk. Jelen szállítási feltételek visszavonásig minden jövőbeni szerződéskötésre érvényesek. 95
