PVC-C fittingek és kézi szerelvények

Átírás

1

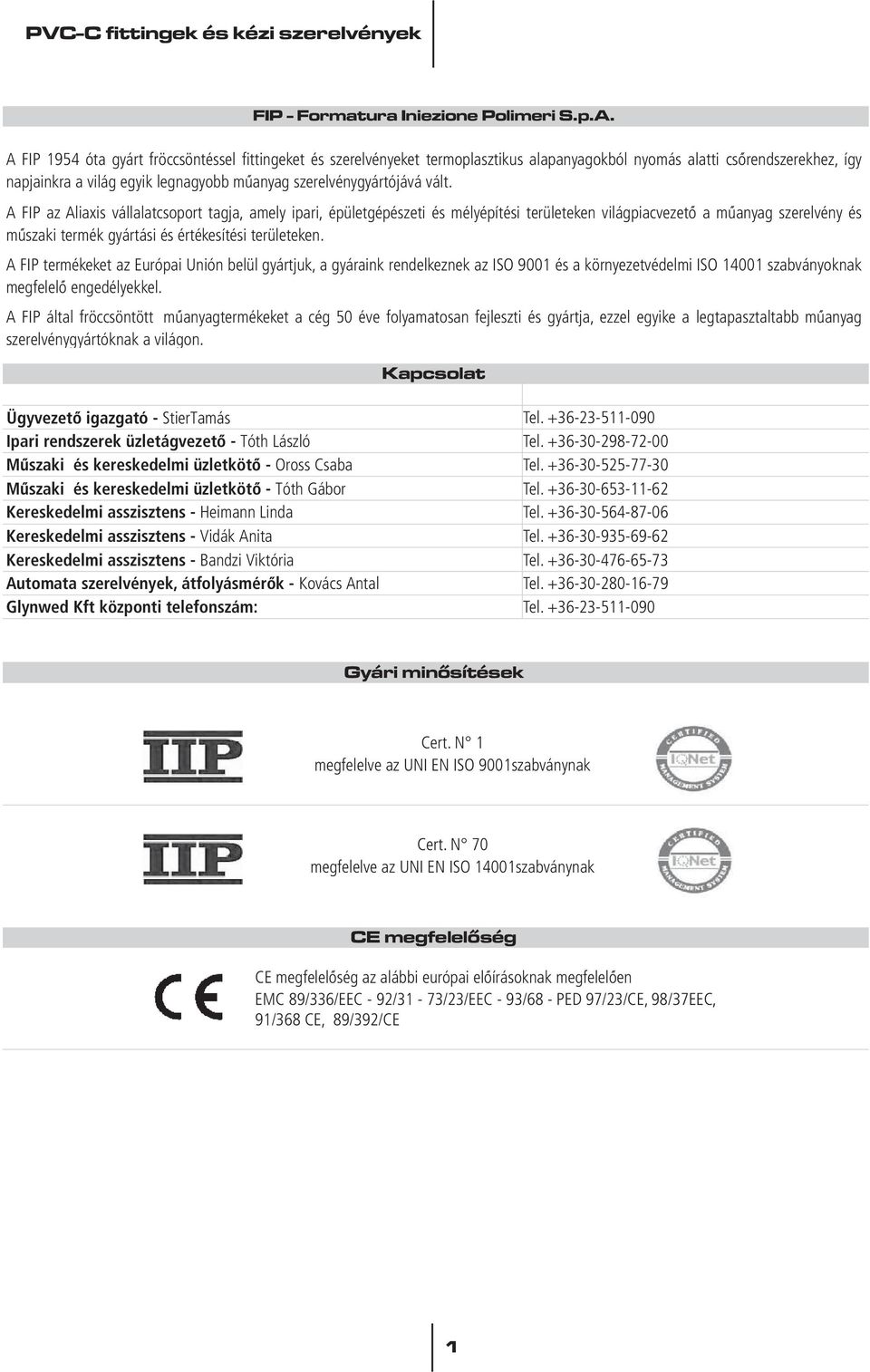

2 FIP - Formatura Iniezione Polimeri S.p.A. A FIP 1954 óta gyárt fröccsöntéssel fittingeket és szerelvényeket termoplasztikus alapanyagokból nyomás alatti csôrendszerekhez, így napjainkra a világ egyik legnagyobb mûanyag szerelvénygyártójává vált. A FIP az Aliaxis vállalatcsoport tagja, amely ipari, épületgépészeti és mélyépítési területeken világpiacvezetô a mûanyag szerelvény és mûszaki termék gyártási és értékesítési területeken. A FIP termékeket az Európai Unión belül gyártjuk, a gyáraink rendelkeznek az ISO 9001 és a környezetvédelmi ISO szabványoknak megfelelô engedélyekkel. A FIP által fröccsöntött mûanyagtermékeket a cég 50 éve folyamatosan fejleszti és gyártja, ezzel egyike a legtapasztaltabb mûanyag szerelvénygyártóknak a világon. Kapcsolat Ügyvezetô igazgató - StierTamás Tel Ipari rendszerek üzletágvezetô - Tóth László Tel Mûszaki és kereskedelmi üzletkötô - Oross Csaba Mûszaki és kereskedelmi üzletkötô - Tóth Gábor Tel Tel Kereskedelmi asszisztens - Heimann Linda Tel Kereskedelmi asszisztens - Vidák Anita Tel Kereskedelmi asszisztens - Bandzi Viktória Tel Automata szerelvények, átfolyásmérôk - Kovács Antal Tel Glynwed Kft központi telefonszám: Tel Gyári minôsítések Cert. N 1 megfelelve az UNI EN ISO 9001szabványnak Cert. N 70 megfelelve az UNI EN ISO 14001szabványnak CE megfelelôség CE megfelelôség az alábbi európai elôírásoknak megfelelôen EMC 89/336/EEC - 92/31-73/23/EEC - 93/68 - PED 97/23/CE, 98/37EEC, 91/368 CE, 89/392/CE 1

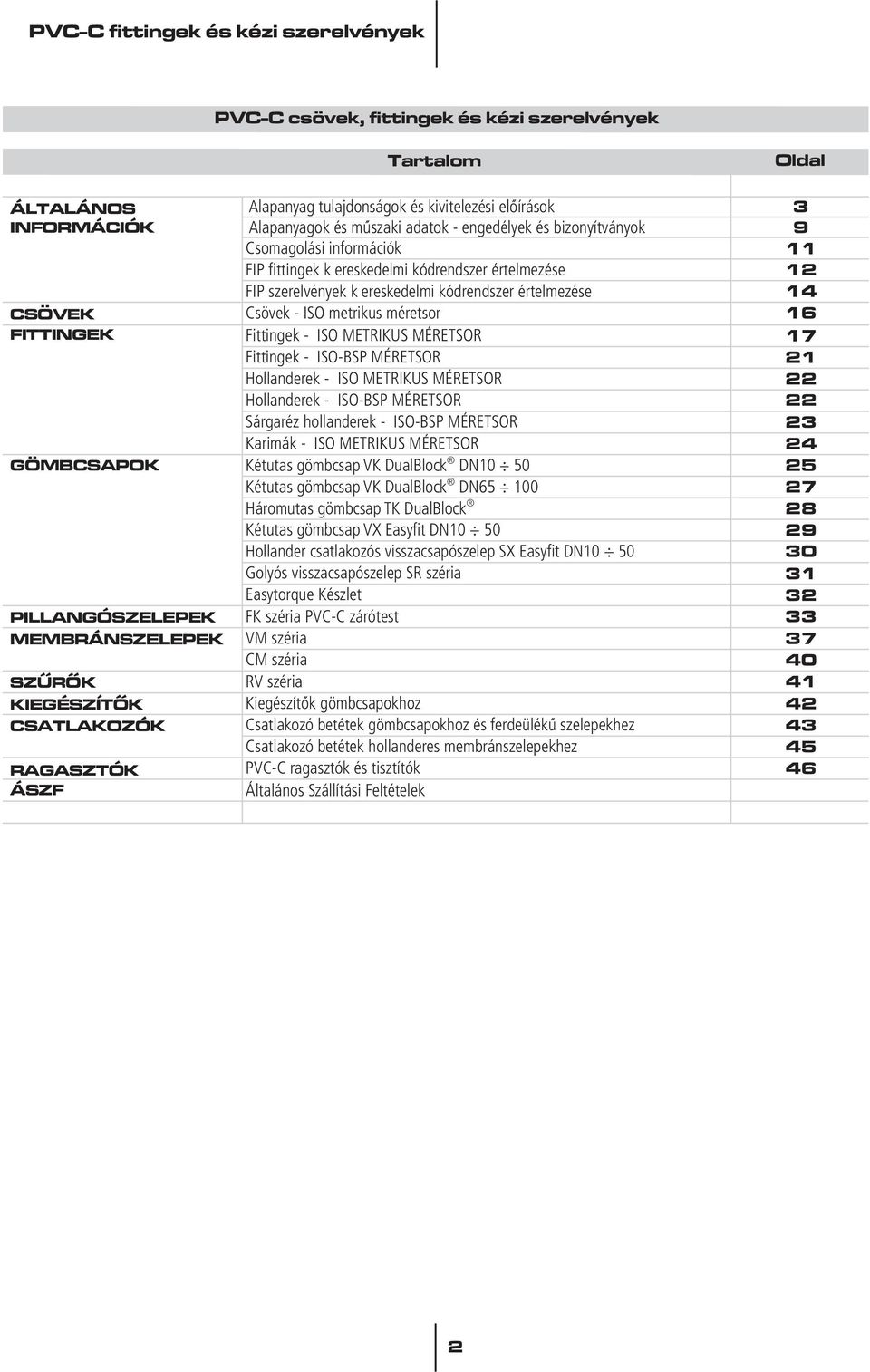

3 PVC-C csövek, fittingek és kézi szerelvények ÁLTALÁNOS INFORMÁCIÓK CSÖVEK FITTINGEK GÖMBCSAPOK PILLANGÓSZELEPEK MEMBRÁNSZELEPEK SZÛRÔK KIEGÉSZÍTÔK CSATLAKOZÓK RAGASZTÓK ÁSZF Tartalom Alapany ag tulajdonságok és kivitelezési elôírások Alapanyagok és mûszaki adatok - engedélyek és bizonyítványok Csomagolási információk FIP fittingek k ereskedelmi kódrendszer értelmezése FIP szerelvények k ereskedelmi kódrendszer értelmezése Csövek - ISO metrikus méretsor Fittingek - ISO METRIKUS MÉRETSOR Fittingek - ISO-BSP MÉRETSOR Hollanderek - ISO METRIKUS MÉRETSOR Hollanderek - ISO-BSP MÉRETSOR Sárgaréz hollanderek - ISO-BSP MÉRETSOR Karimák - ISO METRIKUS MÉRETSOR Kétutas gömbcsap VK DualBlock DN10 50 Kétutas gömbcsap VK DualBlock DN Háromutas gömbcsap TK DualBlock Kétutas gömbcsap VX Easyfit DN10 50 Hollander csatlak ozós visszacsapószelep SX Easyfit DN10 50 Golyós visszacsapószelep SR széria Easytorque Készlet FK széria PVC-C zárótest VM széria CM széria R V széria Kiegészítôk gömbcsapokhoz Csatlak ozó betétek gömbcsapokhoz és ferdeülékû szelepekhez Csatlak ozó betétek hollanderes membránszelepekhez PVC-C r agasztók és tisztítók Általános Szállítási Feltételek Oldal

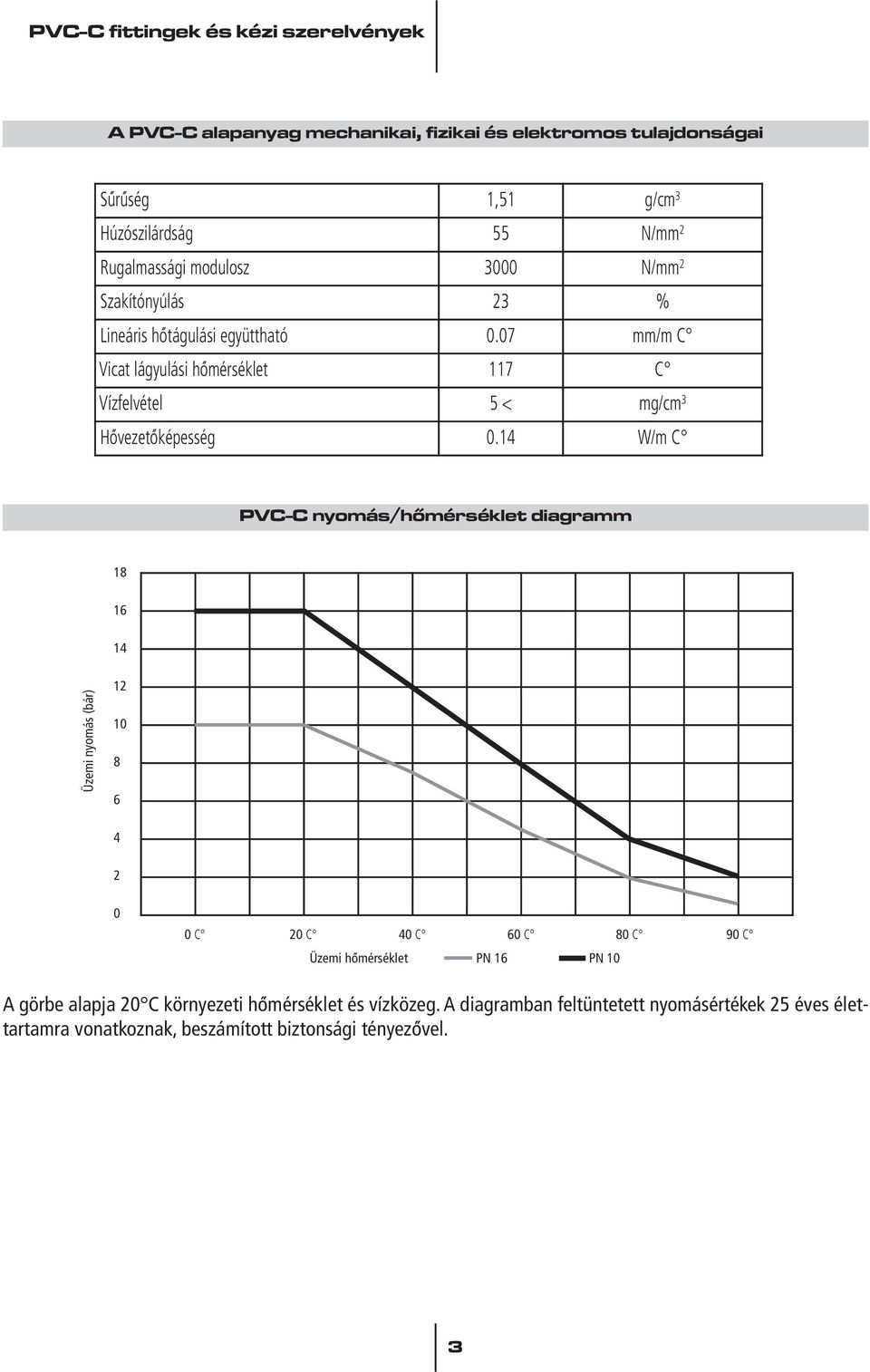

4 A PVC-C alapanyag mechanikai, fizikai és elektromos tulajdonságai Sûrûség 1,51 g/cm 3 Húzószilárdság 55 N/mm 2 Rugalmassági modulosz 3000 N/mm 2 Szakítónyúlás 23 % Lineáris hôtágulási együttható 0.07 mm/m C Vicat lágyulási hômérséklet 117 C Vízfelvétel 5 < mg/cm 3 Hôvezetôképesség 0.14 W/m C PVC-C nyomás/hômérséklet diagramm Üzemi nyomás (bár) C 20 C 40 C 60 C 80 C 90 C Üzemi hômérséklet PN 16 PN 10 A görbe alapja 20 C környezeti hômérséklet és vízközeg. A diagramban feltüntetett nyomásértékek 25 éves élettartamra vonatkoznak, beszámított biztonsági tényezôvel. 3

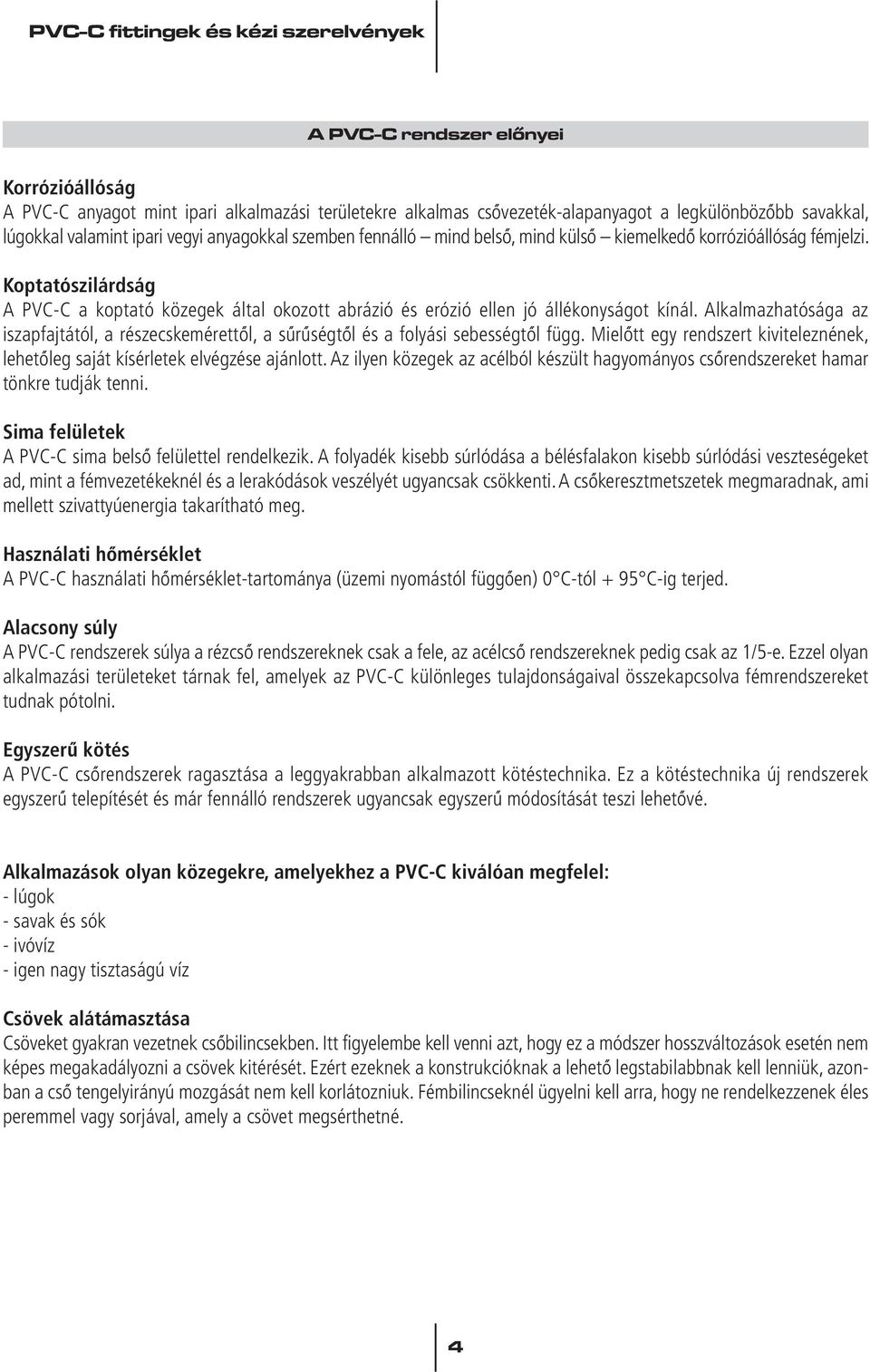

5 A PVC-C rendszer elônyei Korrózióállóság A PVC-C anyagot mint ipari alkalmazási területekre alkalmas csôvezeték-alapanyagot a legkülönbözôbb savakkal, lúgokkal valamint ipari vegyi anyagokkal szemben fennálló mind belsô, mind külsô kiemelkedô korrózióállóság fémjelzi. Koptatószilárdság A PVC-C a koptató közegek által okozott abrázió és erózió ellen jó állékonyságot kínál. Alkalmazhatósága az iszapfajtától, a részecskemérettôl, a sûrûségtôl és a folyási sebességtôl függ. Mielôtt egy rendszert kiviteleznének, lehetôleg saját kísérletek elvégzése ajánlott. Az ilyen közegek az acélból készült hagyományos csôrendszereket hamar tönkre tudják tenni. Sima felületek A PVC-C sima belsô felülettel rendelkezik. A folyadék kisebb súrlódása a bélésfalakon kisebb súrlódási veszteségeket ad, mint a fémvezetékeknél és a lerakódások veszélyét ugyancsak csökkenti. A csôkeresztmetszetek megmaradnak, ami mellett szivattyúenergia takarítható meg. Használati hômérséklet A PVC-C használati hômérséklet-tartománya (üzemi nyomástól függôen) 0 C-tól + 95 C-ig terjed. Alacsony súly A PVC-C rendszerek súlya a rézcsô rendszereknek csak a fele, az acélcsô rendszereknek pedig csak az 1/5-e. Ezzel olyan alkalmazási területeket tárnak fel, amelyek az PVC-C különleges tulajdonságaival összekapcsolva fémrendszereket tudnak pótolni. Egyszerû kötés A PVC-C csôrendszerek ragasztása a leggyakrabban alkalmazott kötéstechnika. Ez a kötéstechnika új rendszerek egyszerû telepítését és már fennálló rendszerek ugyancsak egyszerû módosítását teszi lehetôvé. Alkalmazások olyan közegekre, amelyekhez a PVC-C kiválóan megfelel: - lúgok - savak és sók - ivóvíz - igen nagy tisztaságú víz Csövek alátámasztása Csöveket gyakran vezetnek csôbilincsekben. Itt figyelembe kell venni azt, hogy ez a módszer hosszváltozások esetén nem képes megakadályozni a csövek kitérését. Ezért ezeknek a konstrukcióknak a lehetô legstabilabbnak kell lenniük, azonban a csô tengelyirányú mozgását nem kell korlátozniuk. Fémbilincseknél ügyelni kell arra, hogy ne rendelkezzenek éles peremmel vagy sorjával, amely a csövet megsérthetné. 4

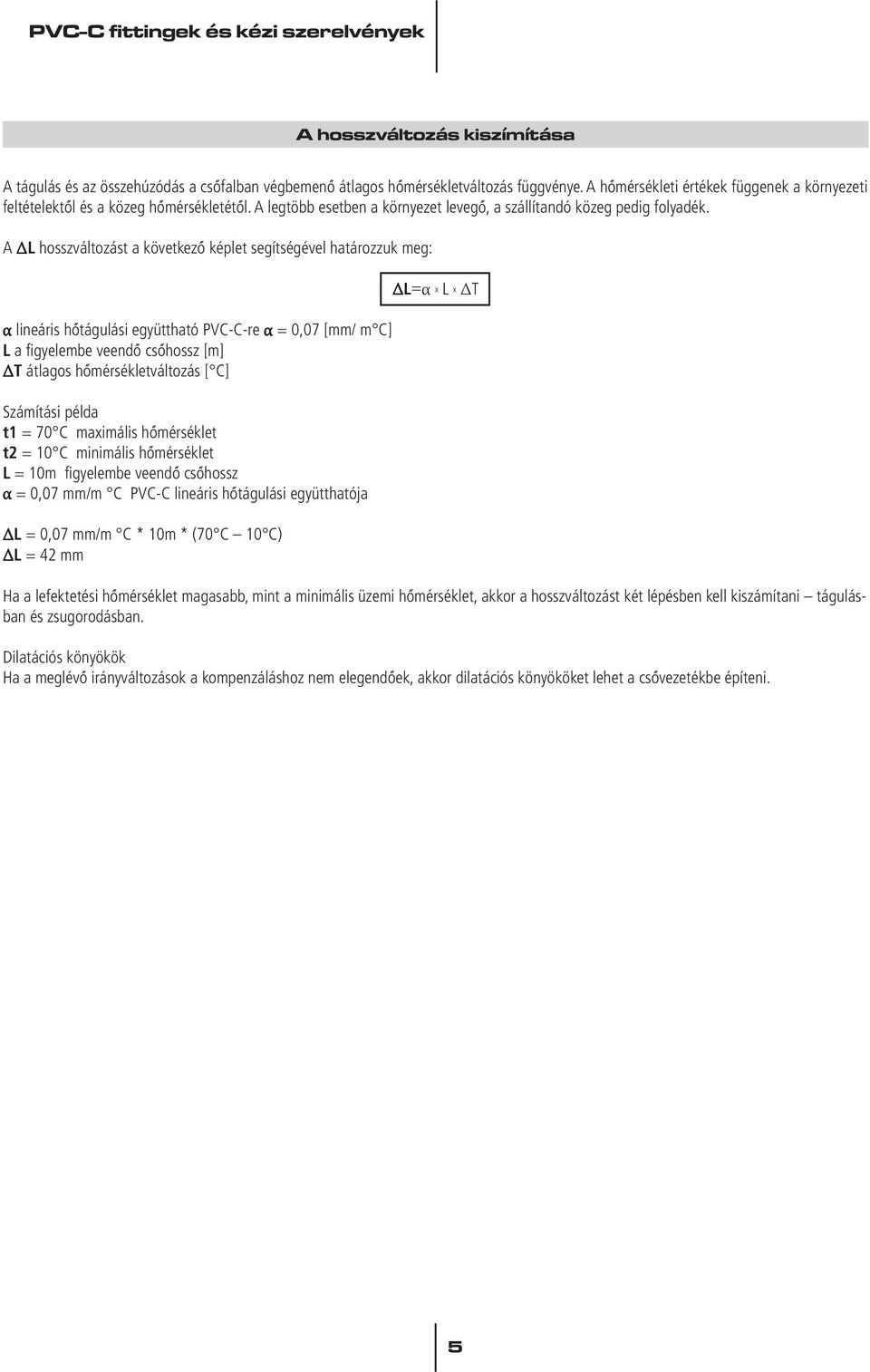

6 A hosszváltozás kiszímítása A tágulás és az összehúzódás a csôfalban végbemenô átlagos hômérsékletváltozás függvénye. A hômérsékleti értékek függenek a környezeti feltételektôl és a közeg hômérsékletétôl. A legtöbb esetben a környezet levegô, a szállítandó közeg pedig folyadék. A ΔL hosszváltozást a következô képlet segítségével határozzuk meg: α lineáris hôtágulási együttható PVC-C-re α = 0,07 [mm/ m C] L a figyelembe veendô csôhossz [m] ΔT átlagos hômérsékletváltozás [ C] Számítási példa t1 = 70 C maximális hômérséklet t2 = 10 C minimális hômérséklet L = 10m figyelembe veendô csôhossz α = 0,07 mm/m C PVC-C lineáris hôtágulási együtthatója ΔL = 0,07 mm/m C * 10m * (70 C 10 C) ΔL = 42 mm ΔL=α x L x ΔT Ha a lefektetési hômérséklet magasabb, mint a minimális üzemi hômérséklet, akkor a hosszváltozást két lépésben kell kiszámítani tágulásban és zsugorodásban. Dilatációs könyökök Ha a meglévô irányváltozások a kompenzáláshoz nem elegendôek, akkor dilatációs könyököket lehet a csôvezetékbe építeni. 5

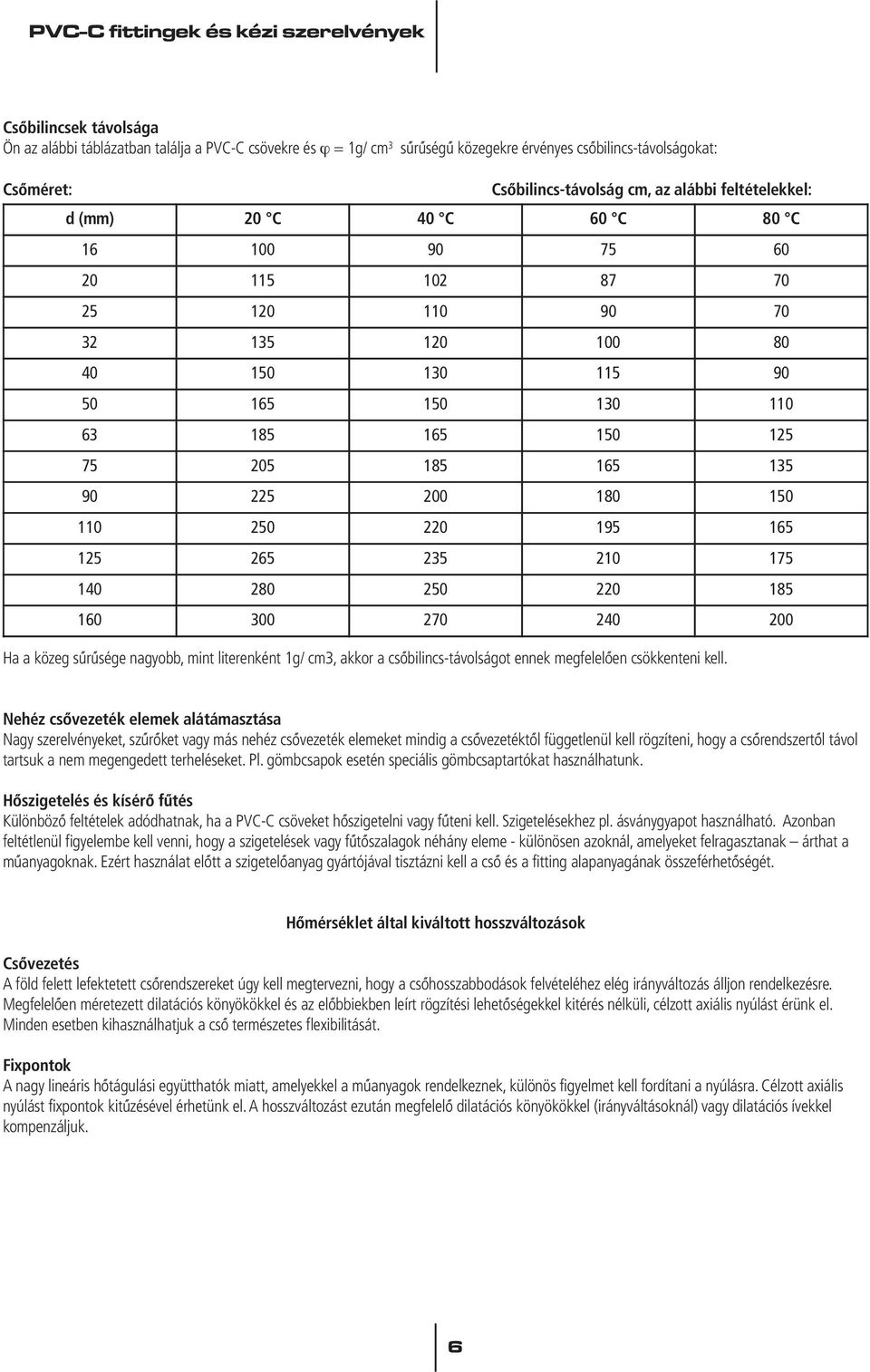

7 Csôbilincsek távolsága Ön az alábbi táblázatban találja a PVC-C csövekre és ϕ = 1g/ cm 3 sûrûségû közegekre érvényes csôbilincs-távolságokat: Csôméret: Csôbilincs-távolság cm, az alábbi feltételekkel: d (mm) 20 C 40 C 60 C 80 C Ha a közeg sûrûsége nagyobb, mint literenként 1g/ cm3, akkor a csôbilincs-távolságot ennek megfelelôen csökkenteni kell. Nehéz csôvezeték elemek alátámasztása Nagy szerelvényeket, szûrôket vagy más nehéz csôvezeték elemeket mindig a csôvezetéktôl függetlenül kell rögzíteni, hogy a csôrendszertôl távol tartsuk a nem megengedett terheléseket. Pl. gömbcsapok esetén speciális gömbcsaptartókat használhatunk. Hôszigetelés és kísérô fûtés Különbözô feltételek adódhatnak, ha a PVC-C csöveket hôszigetelni vagy fûteni kell. Szigetelésekhez pl. ásványgyapot használható. Azonban feltétlenül figyelembe kell venni, hogy a szigetelések vagy fûtôszalagok néhány eleme - különösen azoknál, amelyeket felragasztanak árthat a mûanyagoknak. Ezért használat elôtt a szigetelôanyag gyártójával tisztázni kell a csô és a fitting alapanyagának összeférhetôségét. Hômérséklet által kiváltott hosszváltozások Csôvezetés A föld felett lefektetett csôrendszereket úgy kell megtervezni, hogy a csôhosszabbodások felvételéhez elég irányváltozás álljon rendelkezésre. Megfelelôen méretezett dilatációs könyökökkel és az elôbbiekben leírt rögzítési lehetôségekkel kitérés nélküli, célzott axiális nyúlást érünk el. Minden esetben kihasználhatjuk a csô természetes flexibilitását. Fixpontok A nagy lineáris hôtágulási együtthatók miatt, amelyekkel a mûanyagok rendelkeznek, különös figyelmet kell fordítani a nyúlásra. Célzott axiális nyúlást fixpontok kitûzésével érhetünk el. A hosszváltozást ezután megfelelô dilatációs könyökökkel (irányváltásoknál) vagy dilatációs ívekkel kompenzáljuk. 6

8 Utasítás PVC-C ragasztott kötések létrehozásához 1. Elôkészítés: A csöveket tengelyükre merôlegesen kell levágni, amelyhez csôvágót vagy fûrészt használjon. Majd a csôvégeket le kell élezni és sorjátlanítani: ehhez használjon csôleélezô szerszámot. Teljes csôbetolási mélységet kimérni és a csôvégen megjelölni. A ragasztóanyagot használat elôtt jól fel kell keverni és folyási tulajdonságait megvizsgálni. A ragasztót akkor lehet felhasználni, ha "szakálla" képzôdik. A ragasztóanyag semmi esetre sem mutathat olyan állagot, amelynél a ragasztó nem folyik le. A ragasztás szüneteiben zárja le a ragasztó dobozát, hogy megakadályozza a beszáradást. 2. Ragasztás: Itatóspapírt tisztítószerrel jól átitatni. A száraz csôvégeket kívül, a karmantyúkat pedig belül gondosan megtisztítani. A ragasztó felhordása elôtt a ragasztandó felületeknek tökéletesen száraznak kell lenniük. 7

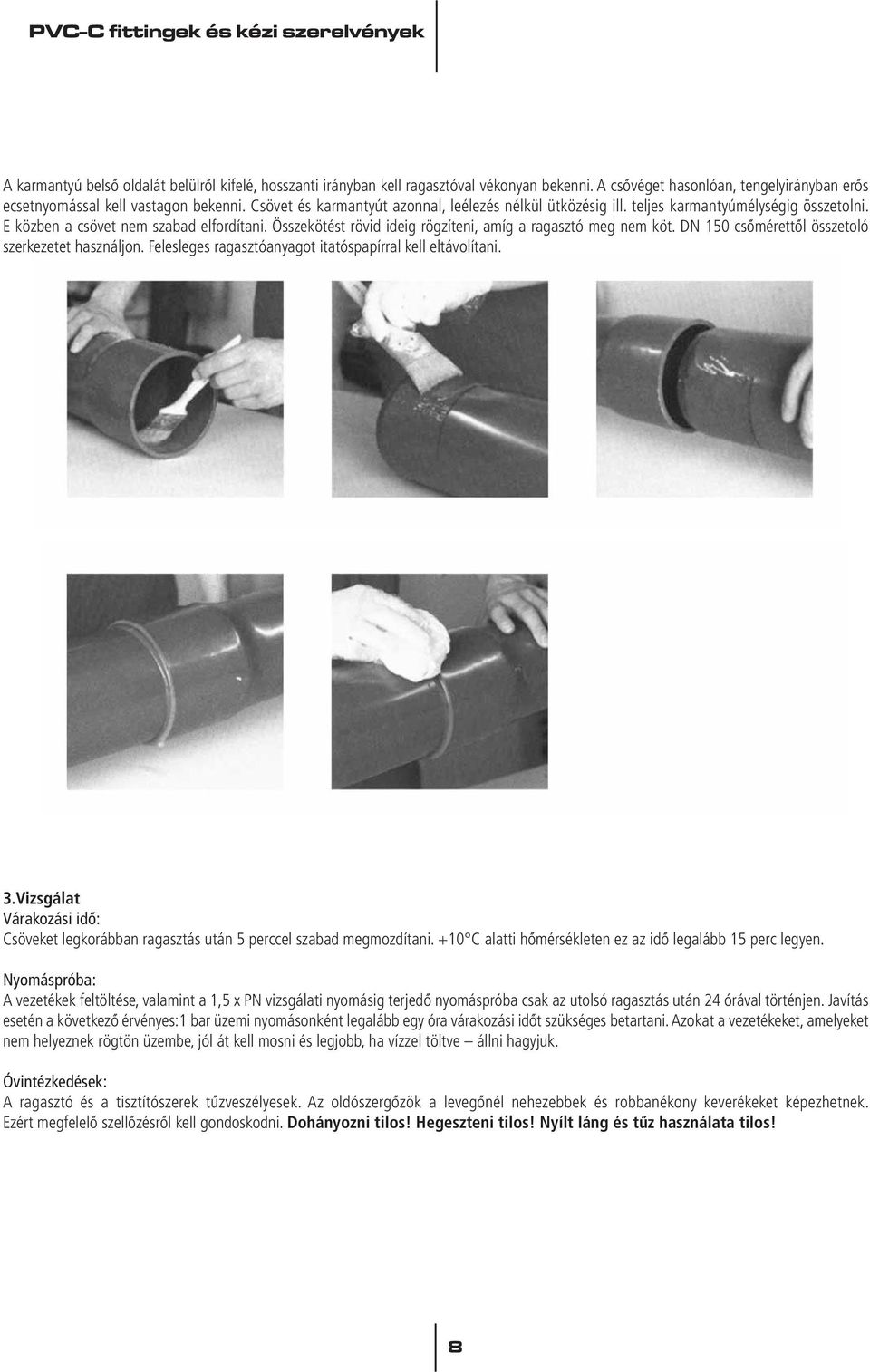

9 A karmantyú belsô oldalát belülrôl kifelé, hosszanti irányban kell ragasztóval vékonyan bekenni. A csôvéget hasonlóan, tengelyirányban erôs ecsetnyomással kell vastagon bekenni. Csövet és karmantyút azonnal, leélezés nélkül ütközésig ill. teljes karmantyúmélységig összetolni. E közben a csövet nem szabad elfordítani. Összekötést rövid ideig rögzíteni, amíg a ragasztó meg nem köt. DN 150 csômérettôl összetoló szerkezetet használjon. Felesleges ragasztóanyagot itatóspapírral kell eltávolítani. 3.Vizsgálat Várakozási idô: Csöveket legkorábban ragasztás után 5 perccel szabad megmozdítani. +10 C alatti hômérsékleten ez az idô legalább 15 perc legyen. Nyomáspróba: A vezetékek feltöltése, valamint a 1,5 x PN vizsgálati nyomásig terjedô nyomáspróba csak az utolsó ragasztás után 24 órával történjen. Javítás esetén a következô érvényes:1 bar üzemi nyomásonként legalább egy óra várakozási idôt szükséges betartani. Azokat a vezetékeket, amelyeket nem helyeznek rögtön üzembe, jól át kell mosni és legjobb, ha vízzel töltve állni hagyjuk. Óvintézkedések: A ragasztó és a tisztítószerek tûzveszélyesek. Az oldószergôzök a levegônél nehezebbek és robbanékony keverékeket képezhetnek. Ezért megfelelô szellôzésrôl kell gondoskodni. Dohányozni tilos! Hegeszteni tilos! Nyílt láng és tûz használata tilos! 8

10 Alapanyagok és mûszaki adatok ALAPANYAG PVC-C (klórozott polivinil klorid - Corzan ) SZÍN Világos szürke - RAL 215 > Metrikus méretor megfelel a ISO 727, EN ISO szabványoknak, csatlakoztathatók a DIN 8079/8080 szerinti csövekhez > Ragasztható vég méretsor megfelel a ASTM F439 szabványnak, csatlakoztathatók ASTM D 1785/76 szerinti csövekhez SZABVÁNYOK > Menetek megfelelnek: UNI ISO 228/1, DIN 2999, BS 21 > Menetek megfelelnek: ASA B 2.1 > Karimák megfelelnek: ISO 7005, DIN 8063, DIN 2501, EN 1092, EN 1452, ANSI B MÉRETSOR MAXIMUM ÜZEMI NYOMÁS ÜZEMI HÔMÉRSÉKLET > Ragasztható fittingek: d16 mm-tôl d160 mm-ig > Menetes idomok: R3/8 -tól R2 -ig > Csövek: d16 mm-tôl d160 mm-ig > Gömbcsapok: d16 mm-tôl d110 mm-ig, R "-tól R4"-ig > Pillangószelepek: d50 mm-tôl d315 mm-ig > Membránszelepek: d20 mm-tôl d110 mm-ig, R "-tól R2"-ig > Visszacsapószelepek: d16 mm-tôl d63 mm-ig > Szennyfogók: d16 mm-tôl d63 mm-ig 16 bar (232 psi) vízre 20 C (68 F)-on, Ettôl eltérô üzemi körülmények esetében lásd a mûszaki katalógusban! 0 C (32 F)-tól 100 C (212 F)-ig A Corzan PVC-C az alábbi intézmények által elismerten alkalmas élelmiszerrel és vízzel történô érintkezésre az alábbi szabványok szerint: - WRAS (Water Regulation Advisory Scheme) - UK - NSF (National Sanitation Foundation) - USA További mûszaki információért kérjük látogassa meg a FIP és GLYNWED weboldalakat és kérje mûszaki katalógusainkat! Engedélyek és minôségi bizonyítványok FIP PVC-C fittingek engedélyezettek az NSF (National Sanitation Foundation) által Engedély szám: 11370/11371A Az IRH ACS által engedélyezettek FIP PVC-C csövek Engedély szám: 02 MAT NY 128; FIP PVC-C fittingek Engedély szám 01 MAT NY 064; FIP PVC-C gömbcsapok Engedély szám: 04 ACC NY 129 FIP PVC-C fittingek elismertek a WRAS (Water Regulation Advisory Scheme - UK) által; Engedély szám: M FIP PVC-C szerelvények és fittingek engedélyezettek a Bureau Veritas - Marine Division által a következô alkalmazásokra: házi vízmû (hideg tenger és friss víz), szennyvíz rendszerek. Engedély szám: 07124/C1 BV FIP PVC-C gömbcsapok a GOST-R által hitelesítettek az orosz biztonsági és minôségi szabályoknak megfelelôen. Engedély szám: POCC IT.AIO77.B

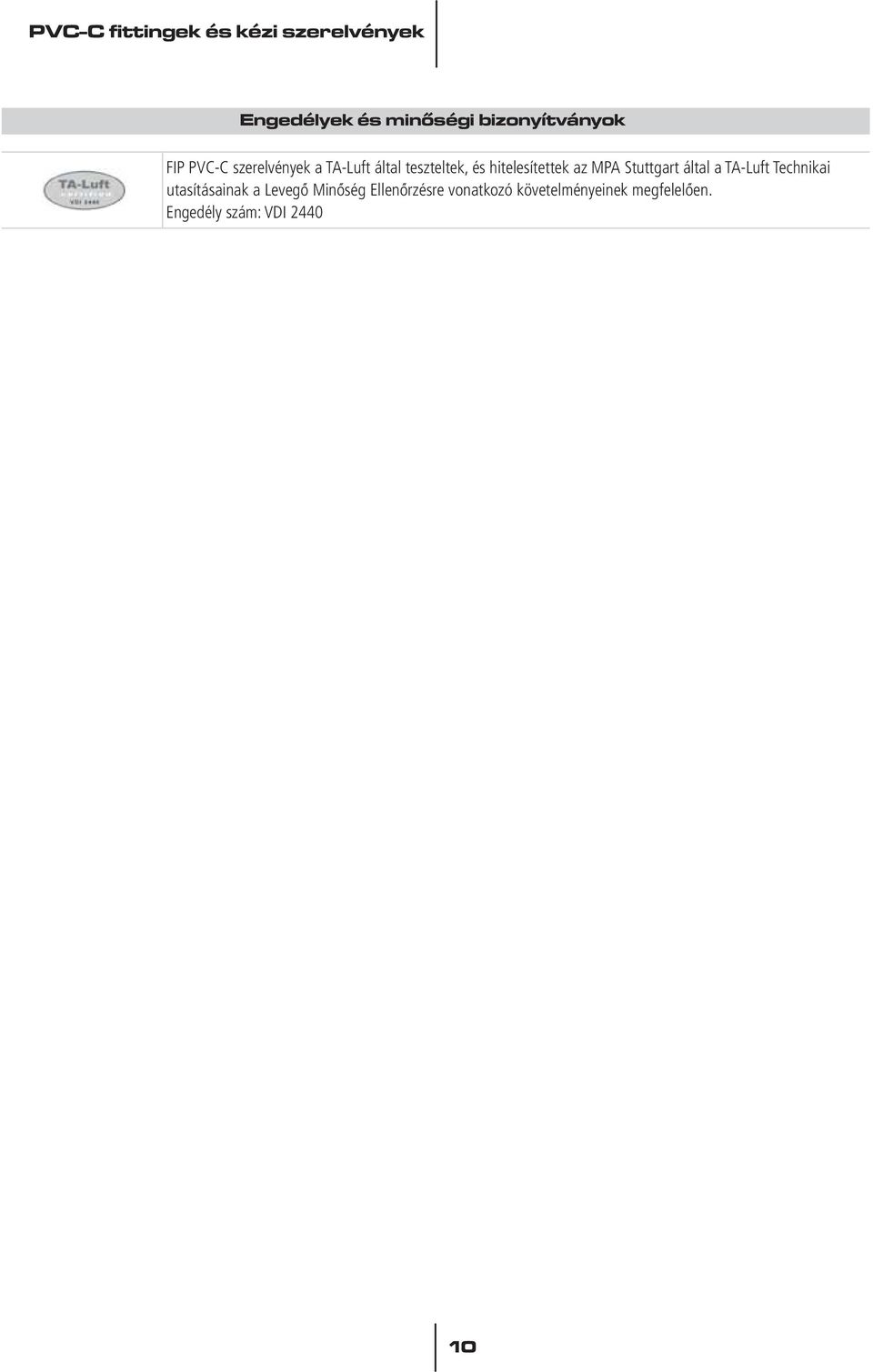

11 Engedélyek és minôségi bizonyítványok FIP PVC-C szerelvények a TA-Luft által teszteltek, és hitelesítettek az MPA Stuttgart által a TA-Luft Technikai utasításainak a Levegô Minôség Ellenôrzésre vonatkozó követelményeinek megfelelôen. Engedély szám: VDI

12 Csomagolás csomag db./ doboz doboz típusa Termék darabszám a zacskóban Termék darabszám a kartonban Kartondoboz típusa Kartondoboz méretek Kartondoboz típusa L mm P mm H mm Térfogat m 3 A FIP kartondoboz méreteket minden elôzetes információ nélkül módosíthatjuk! Kartondoboz mennyisége raklapon Kartondoboz típusa FIP raklap (1000x1200 mm) Euro raklap (800x1200 mm)

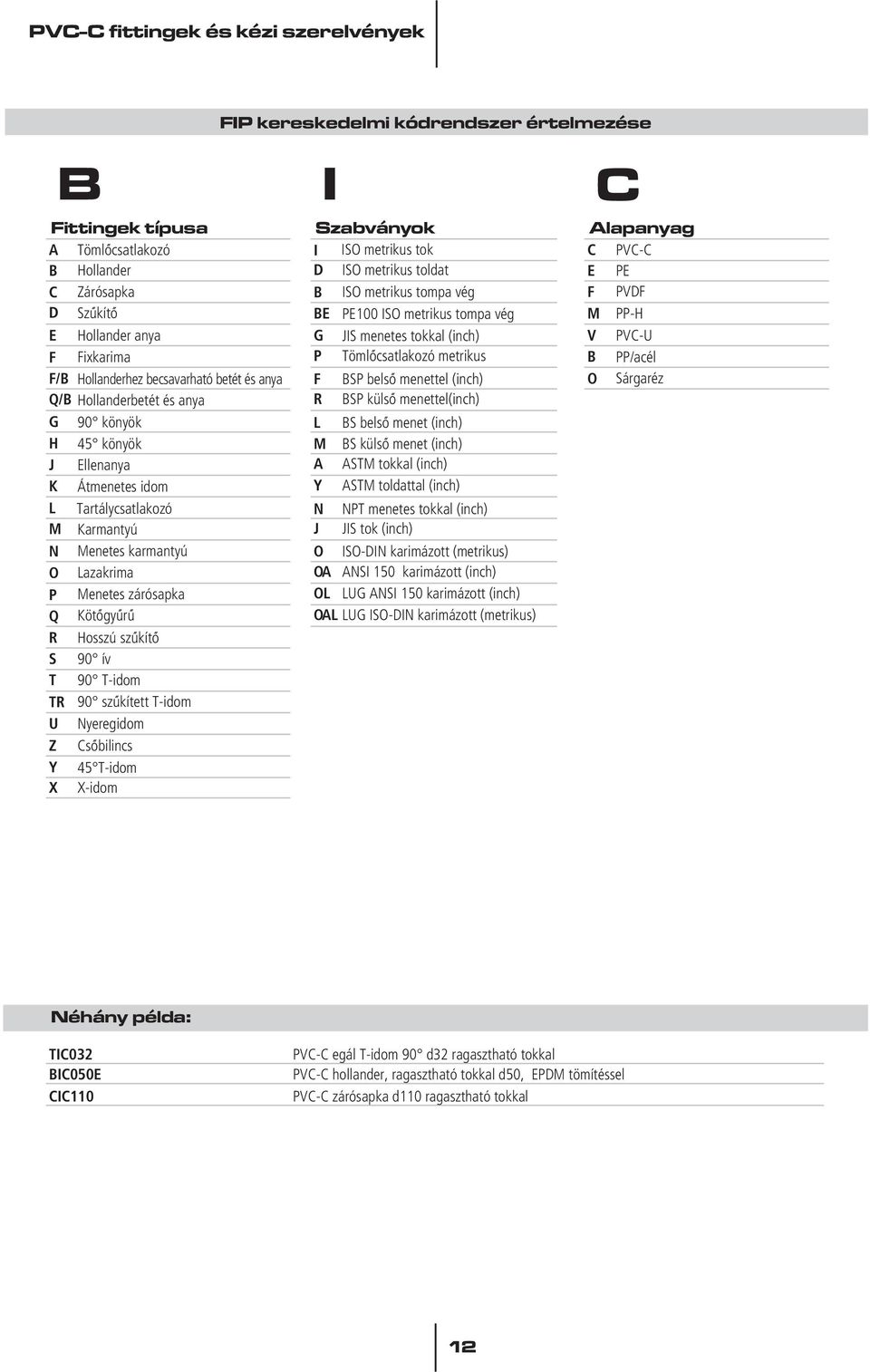

13 B FIP kereskedelmi kódrendszer értelmezése I C Fittingek típusa Szabványok Alapanyag A Tömlôcsatlakozó I ISO metrikus tok C PVC-C B Hollander D ISO metrikus toldat E PE C Zárósapka B ISO metrikus tompa vég F PVDF D Szûkítô BE PE100 ISO metrikus tompa vég M PP-H E Hollander anya G JIS menetes tokkal (inch) V PVC-U F Fixkarima P Tömlôcsatlakozó metrikus B PP/acél F/B Hollanderhez becsavarható betét és anya F BSP belsô menettel (inch) O Sárgaréz Q/B Hollanderbetét és anya R BSP külsô menettel(inch) G 90 könyök L BS belsô menet (inch) H 45 könyök M BS külsô menet (inch) J Ellenanya A ASTM tokkal (inch) K Átmenetes idom Y ASTM toldattal (inch) L Tartálycsatlakozó N M Karmantyú J R S T TR U Z Y X Hosszú szûkítô 90 ív 90 T-idom 90 szûkített T-idom Nyeregidom Csôbilincs 45 T-idom X-idom NPT menetes tokkal (inch) JIS tok (inch) N Menetes karmantyú O ISO-DIN karimázott (metrikus) O Lazakrima OA ANSI 150 karimázott (inch) P Menetes zárósapka OL LUG ANSI 150 karimázott (inch) Q Kötôgyûrû OAL LUG ISO-DIN karimázott (metrikus) Néhány példa: TIC032 BIC050E CIC110 PVC-C egál T-idom 90 d32 ragasztható tokkal PVC-C hollander, ragasztható tokkal d50, EPDM tömítéssel PVC-C zárósapka d110 ragasztható tokkal 12

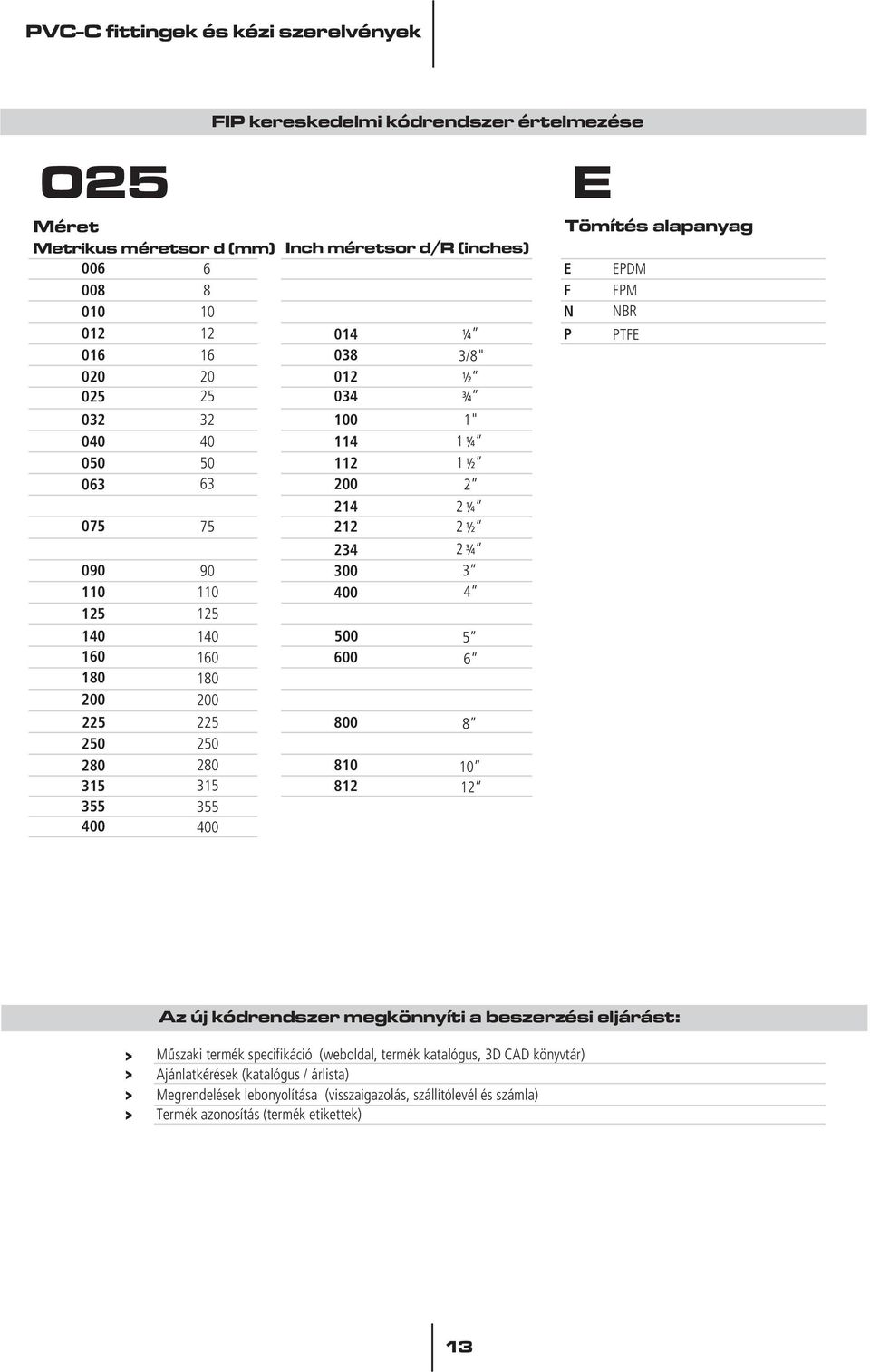

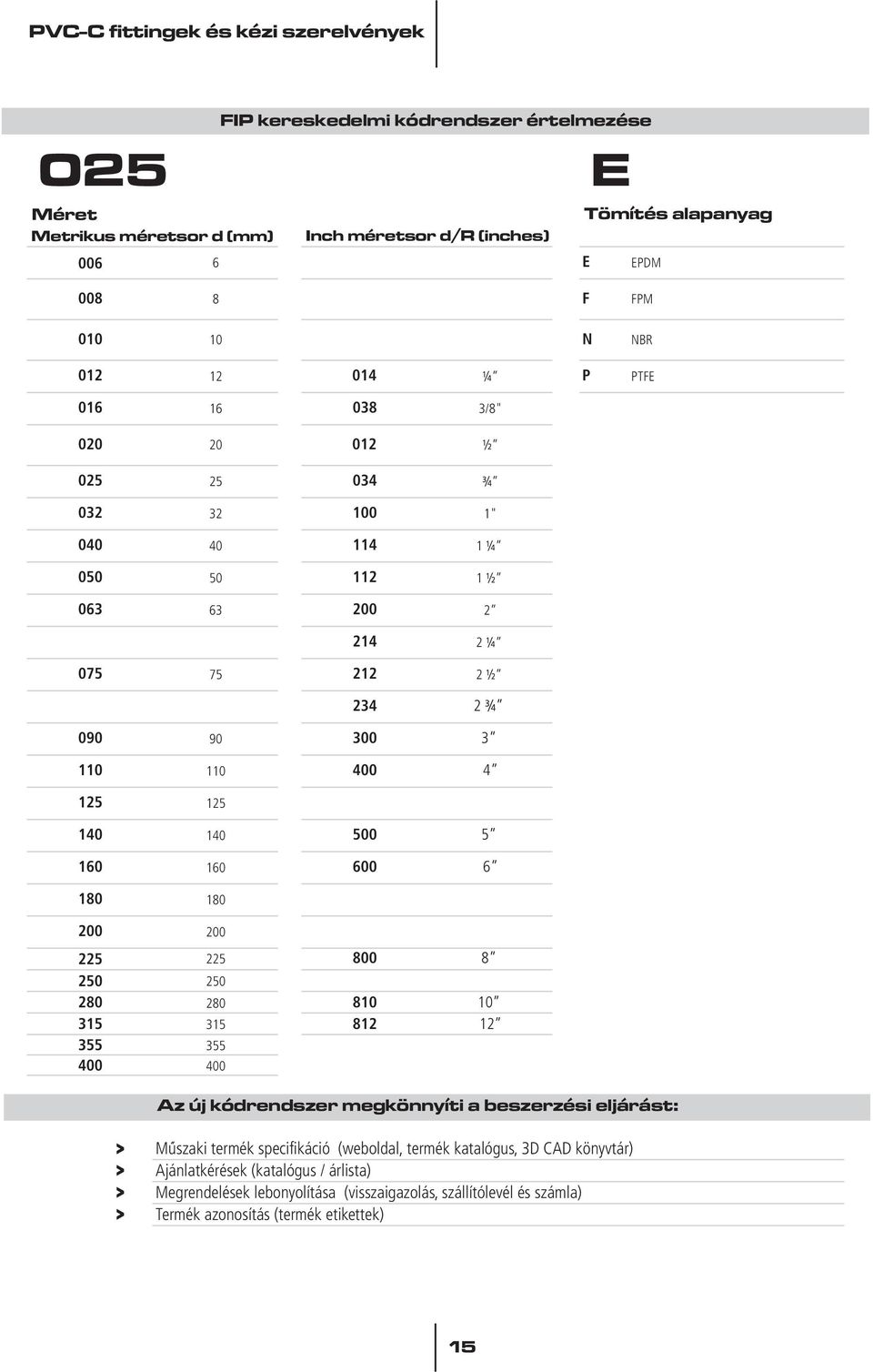

14 FIP kereskedelmi kódrendszer értelmezése 025 E Méret Tömítés alapanyag Metrikus méretsor d (mm) Inch méretsor d/r (inches) E EPDM F FPM N NBR P PTFE /8" " Az új kódrendszer megkönnyíti a beszerzési eljárást: Mûszaki termék specifikáció (weboldal, termék katalógus, 3D CAD könyvtár) Ajánlatkérések (katalógus / árlista) Megrendelések lebonyolítása (visszaigazolás, szállítólevél és számla) Termék azonosítás (termék etikettek) 13

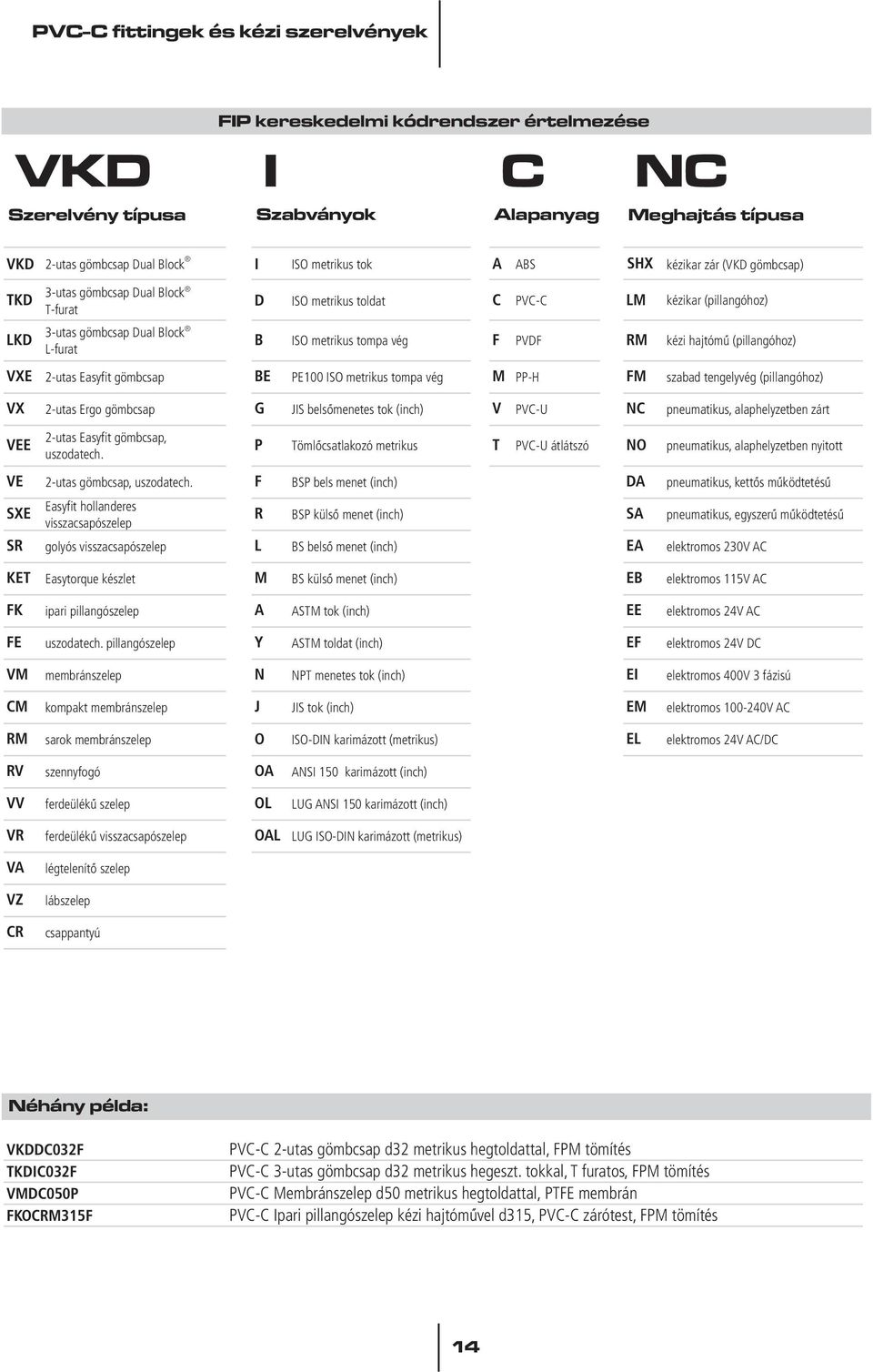

15 VKD Szerelvény típusa FIP kereskedelmi kódrendszer értelmezése I C NC Szabványok Alapanyag Meghajtás típusa VKD 2-utas gömbcsap Dual Block I ISO metrikus tok A ABS SHX kézikar zár (VKD gömbcsap) TKD 3-utas gömbcsap Dual Block T-furat D ISO metrikus toldat C PVC-C LM kézikar (pillangóhoz) LKD 3-utas gömbcsap Dual Block L-furat B ISO metrikus tompa vég F PVDF RM VXE 2-utas Easyfit gömbcsap BE PE100 ISO metrikus tompa vég M PP-H FM kézi hajtómû (pillangóhoz) szabad tengelyvég (pillangóhoz) VX 2-utas Ergo gömbcsap G JIS belsômenetes tok (inch) V PVC-U NC pneumatikus, alaphelyzetben zárt VEE 2-utas Easyfit gömbcsap, uszodatech. P Tömlôcsatlakozó metrikus T PVC-U átlátszó NO pneumatikus, alaphelyzetben nyitott VE 2-utas gömbcsap, uszodatech. F BSP bels menet (inch) DA pneumatikus, kettôs mûködtetésû Easyfit hollanderes SXE R BSP külsô menet (inch) SA visszacsapószelep SR golyós visszacsapószelep L BS belsô menet (inch) EA pneumatikus, egyszerû mûködtetésû elektromos 230V AC KET Easytorque készlet M BS külsô menet (inch) EB FK ipari pillangószelep A ASTM tok (inch) EE FE uszodatech. pillangószelep Y ASTM toldat (inch) EF VM membránszelep N NPT menetes tok (inch) EI CM kompakt membránszelep J JIS tok (inch) EM RM sarok membránszelep O ISO-DIN karimázott (metrikus) EL elektromos 115V AC elektromos 24V AC elektromos 24V DC elektromos 400V 3 fázisú elektromos V AC elektromos 24V AC/DC RV szennyfogó OA ANSI 150 karimázott (inch) VV ferdeülékû szelep OL LUG ANSI 150 karimázott (inch) VR ferdeülékû visszacsapószelep OAL LUG ISO-DIN karimázott (metrikus) VA VZ CR légtelenítô szelep lábszelep csappantyú Néhány példa: VKDDC032F TKDIC032F VMDC050P FKOCRM315F PVC-C 2-utas gömbcsap d32 metrikus hegtoldattal, FPM tömítés PVC-C 3-utas gömbcsap d32 metrikus hegeszt. tokkal, T furatos, FPM tömítés PVC-C Membránszelep d50 metrikus hegtoldattal, PTFE membrán PVC-C Ipari pillangószelep kézi hajtómûvel d315, PVC-C zárótest, FPM tömítés 14

16 FIP kereskedelmi kódrendszer értelmezése 025 E Méret Tömítés alapanyag Metrikus méretsor d (mm) Inch méretsor d/r (inches) E EPDM F FPM N NBR P PTFE /8" " Az új kódrendszer megkönnyíti a beszerzési eljárást: > Mûszaki termék specifikáció (weboldal, termék katalógus, 3D CAD könyvtár) > Ajánlatkérések (katalógus / árlista) > Megrendelések lebonyolítása (visszaigazolás, szállítólevél és számla) > Termék azonosítás (termék etikettek) 15

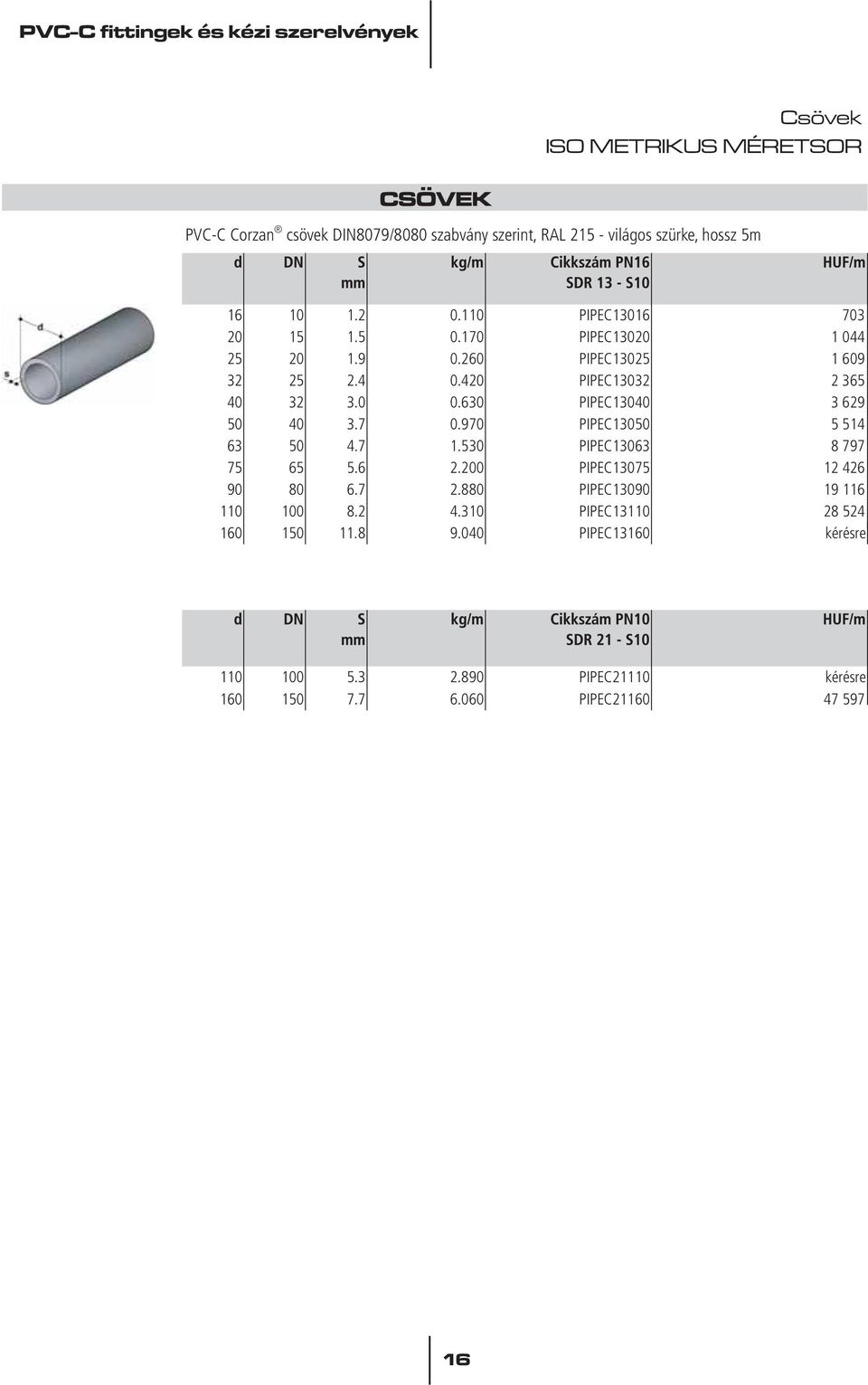

17 Csö v ek ISO METRIKUS MÉRET SOR PVC-C Corzan csövek DIN8079/8080 szabvány szerint, RAL világos szürk e, hossz 5m PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC PIPEC13160 kérésre PIPEC21110 kérésre PIPEC

18 Ragasztható fittingek ISO METRIKUS MÉRETSOR Könyök 90, ragasztható tokokkal GIC GIC GIC GIC GIC GIC GIC GIC GIC GIC GIC Könyök 45, ragasztható tokokkal HIC HIC HIC HIC HIC HIC HIC HIC HIC HIC

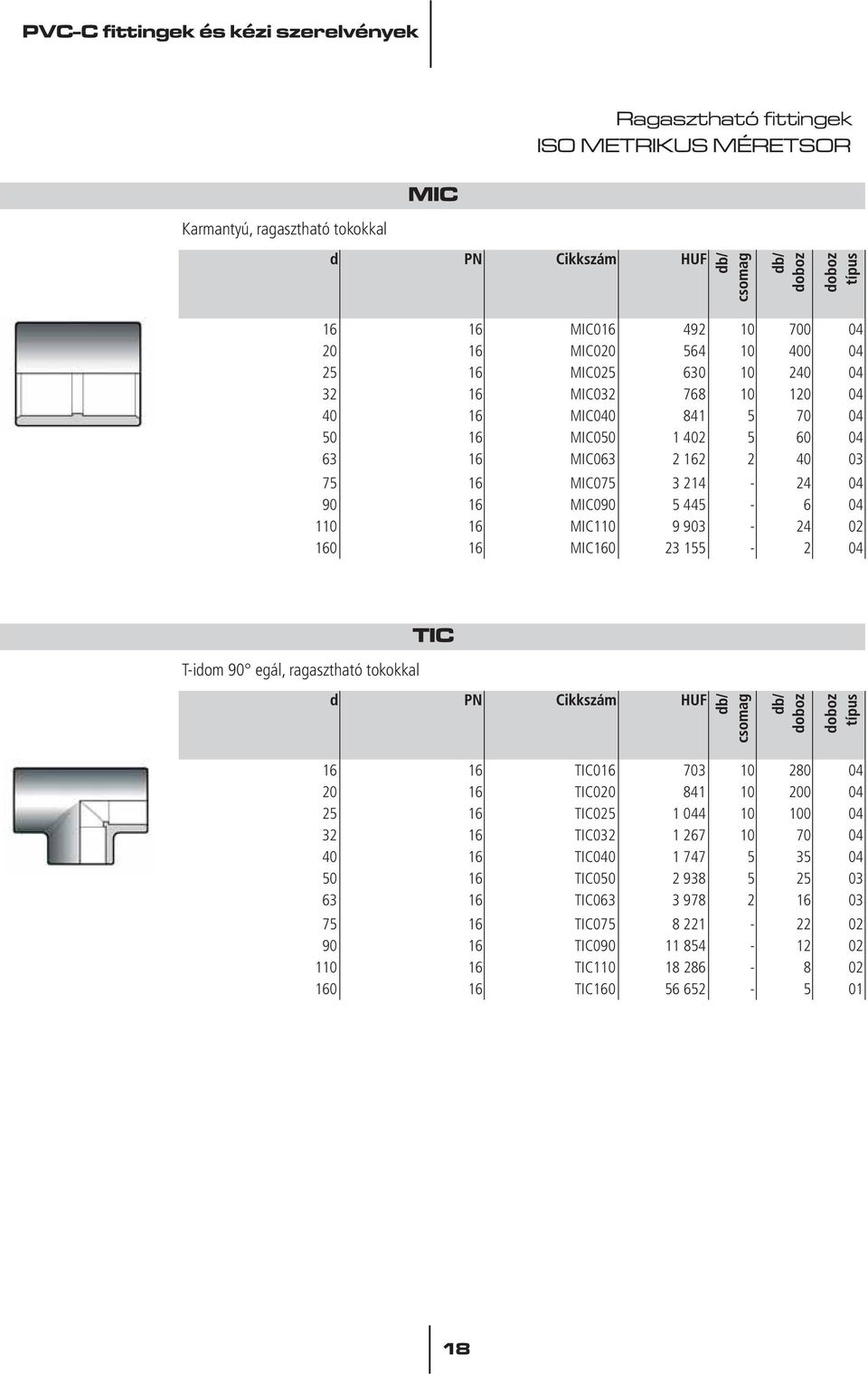

19 Ragasztható fittingek ISO METRIKUS MÉRETSOR Karmantyú, ragasztható tokokkal MIC MIC MIC MIC MIC MIC MIC MIC MIC MIC MIC T-idom 90 egál, ragasztható tokokkal TIC TIC TIC TIC TIC TIC TIC TIC TIC TIC TIC

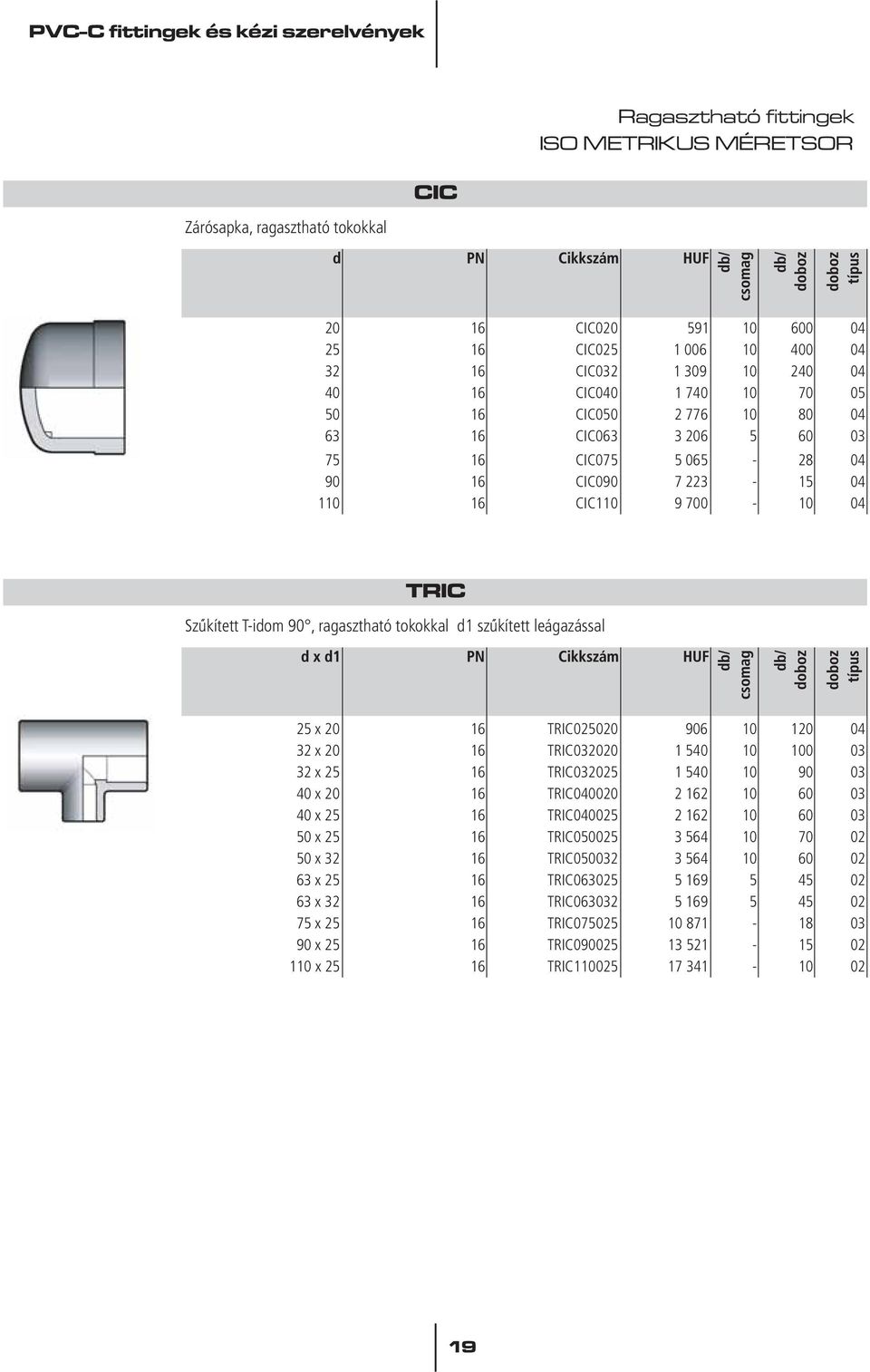

20 Ragasztható fittingek ISO METRIKUS MÉRETSOR Zárósapka, ragasztható tokokkal CIC CIC CIC CIC CIC CIC CIC CIC CIC Szûkített T-idom 90, ragasztható tokokkal d1 szûkített leágazással 25 x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC x TRIC

21 R ag aszt hat ó f itting ek ISO METRIKUS MÉRET SOR Rövid szûkítô idom (d) és (d1) r agasztható tok okkal 20 X DIC , X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC X DIC Kötôgyûrû bordázott ISO PN10/16 szabvány szerint lapos tömítéshez, r agasztható tokkal d DN QRC QRC QRC QRC QRC QRC QRC QRC QRC QRC

22 Ragasztható fittingek ISO-BSP MÉRETSOR Könyök 90 egyik oldalon ragasztható tokkal, másik oldalon belsô menettel, a menetes oldal rozsdamentes gyûrû erôsítéssel ellátva 16 x 3/8" 16 GIMC x 1/2" 16 GIMC x 3/4" 16 GIMC x 1" 16 GIMC x 1 1/4" 16 GIMC x 1 1/2" 16 GIMC x 2" 16 GIMC T-idom 90 két oldalon ragasztható tokokkal, a leágazás belsô menettel, a leágazó menetes vég rozsdamentes gyûrû erôsítéssel ellátva 16 x 3/8" 16 TIMC x 1/2" 16 TIMC x 3/4" 16 TIMC x 1" 16 TIMC x 1 1/4" 16 TIMC x 1 1/2" 16 TIMC x 2" 16 TIMC Karmantyú egyik oldalon ragasztható tokkal, másik oldalon belsô menettel, a menetes oldal rozsdamentes gyûrû erôsítéssel ellátva 16 x 3/8" 16 MIMC x 1/2" 16 MIMC x 3/4" 16 MIMC x 1" 16 MIMC x 1 1/4" 16 MIMC x 1 1/2" 16 MIMC x 2" 16 MIMC

23 R ag aszt hat ó f itting ek ISO-BSP MÉRET SOR Karmantyú egyik oldalon r agasztható tokkal, másik oldalon külsô menettel ellátv a 20 x 16 x 3/8" 16 KIFC x 20 x 1/2" 16 KIFC x 25 x 3/4" 16 KIFC x 32 x 1" 16 KIFC x 40 x 1 1/4" 16 KIFC x 50 x 1 1/2" 16 KIFC x 63 x 2" 16 KIFC R ag aszt hat ó hollander ek ISO METRIKUS MÉRETSOR Hollander, r agasztható tok okkal, EPDM v agy FPM tömítéssel BIC016E BIC016F BIC020E BIC020F BIC025E BIC025F BIC032E BIC032F BIC040E BIC040F BIC050E BIC050F BIC063E BIC063F Megjegyzés: A FPM verzió is EPDM-mel szerelt, az FPM tömítés a csomagban R ag aszt hat ó hollander ek ISO-BSP MÉRET SOR Hollander, egyik oldala r agasztható tokkal, másik oldala belsô menettel, EPDM tömítéssel 16 x 3/8" 16 BIFC016038E x 1/2" 16 BIFC020012E x 3/4" 16 BIFC025034E x 1" 16 BIFC032100E x 1 1/4" 16 BIFC040114E x 1 1/2" 16 BIFC050112E x 2" 16 BIFC063200E

24 Sár g ar éz r ag aszt hat ó hollander ek ISO-BSP MÉRET SOR Hollander, egyik oldala PVC-C r agasztható tokkal, másik oldala sárgaréz belsô menettel, EPDM tömítéssel ellátv a (lapostömítés a sárgaréz alkatrészben) 16 x 3/8" 16 BIFCO016038E x 1/2" 16 BIFCO020012E x 3/4" 16 BIFCO025034E x 1" 16 BIFCO032100E x 1 1/4" 16 BIFCO040114E x 1 1/2" 16 BIFCO050112E x 2" 16 BIFCO063200E Hollander, egyik oldala PVC-C ragasztható tokkal, másik oldala sárgaréz külsô menettel, EPDM tömítéssel ellátva (lapostömítés a sárgaréz alkatrészben) 16 x 3/8" 16 BIRCO016038E x 1/2" 16 BIRCO020012E x 3/4" 16 BIRCO025034E x 1" 16 BIRCO032100E x 1 1/4" 16 BIRCO040114E x 1 1/2" 16 BIRCO050112E x 2" 16 BIRCO063200E

25 K ar imák ISO METRIKUS MÉRET SOR PVC-C lazakarima DIN EN 1092, PN10/16 d ODC ODC ODC ODC ODC ODC ODC ODC ODC *PMA: Maximum megengedett nyomás 24

26 2-utas gömbcsap VK DualBlock DN10 50 széria Mûszaki adat ok > Méretsor: DN10-tôl DN50-ig (3/8 -tól 2 -ig) > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Gömbcsap ülék PTFE, tömítések EPDM v agy FPM > Szabadalommal védett DualBlock rendszer, amely megakadályozza a hollanderek meglazulását > Hôtágulási önkompenzáció, a PTFE ülék mikro-állítási lehetôsége > Könnyû karbantartás: gyors radiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülékek gyors cseréje különleges szerszámok nélkül > Úszó golyó zárási elv duplahornyos csatlakozással > Multifunkcionális kézikar beépített szerszámmal az ülékbeállításhoz és szereléshez, zárható gömbcsap kézikar os pozícióban ajánlatkérésre > Beépített, fröccsöntött tartó a szerelvény rögzítése céljából > Könnyû automatizálás a Power Quick modullal, mely beépítés után is lehetséges VKDIC DualBlock PVC-C alapany agú gömbcsap metrikus r agasztható tok okkal VKDIC016E VKDIC016F VKDIC020E VKDIC020F VKDIC025E VKDIC025F VKDIC032E VKDIC032F VKDIC040E VKDIC040F VKDIC050E VKDIC050F VKDIC063E VKDIC063F VKDIC/SHX DualBlock PVC-C alapany agú gömbcsap kézikar zárással és rozsdamentes acél betéttel a záráshoz, metrikus r agasztható tok okkal VKDICSHX016E VKDICSHX016F VKDICSHX020E VKDICSHX020F VKDICSHX025E VKDICSHX025F VKDICSHX032E VKDICSHX032F VKDICSHX040E VKDICSHX040F VKDICSHX050E VKDICSHX050F VKDICSHX063E VKDICSHX063F

27 2-utas gömbcsap VK DualBlock DN10 50 széria VKDDC DualBlock PVC-C alapany agú gömbcsap metrikus r agasztható véggel VKDDC020E VKDDC020F VKDDC025E VKDDC025F VKDDC032E VKDDC032F VKDDC040E VKDDC040F VKDDC050E VKDDC050F VKDDC063E VKDDC063F VKDOC DualBlock PVC-C alapany agú gömbcsap DIN EN 1092 fix karimákkal EN558-1 szabvány szerint VKDOC020E VKDOC020F VKDOC025E VKDOC025F VKDOC032E VKDOC032F VKDOC040E VKDOC040F VKDOC050E VKDOC050F VKDOC063E VKDOC063F VKDO A C DualBlock PVC-C alapany agú gömbcsap ANSI 150 fix karimákkal 1/2" VKDOA C012E VKDOA C012F /4" VKDOA C034E VKDOA C034F " VKDOA C100E VKDOA C100F /4" VKDOA C114E VKDOA C114F /2" VKDOA C112E VKDOA C112F " VKDOA C200E VKDOA C200F

28 2-utas gömbcsap VK DualBlock DN széria Mûszaki adatok > Méretsor DN65-tôl DN100-ig (2 1/2 -tôl 4 -ig) > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Gömbcsap ülék PTFE, tömítések EPDM v agy FPM > Hôtágulási önk ompenzáció, a PTFE ülék mikro-állítási lehetôsége > Szabadalommal védett DualBlock rendszer, amely megakadályozza a hollanderek meglazulását > Könnyû karbantartás: gyors r adiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülék ek gyors cseréje különleges szerszámok nélkül > Dupla tengelyvégû csaprendszer, duplahornyos csatlak ozással > Multifunkcionális kézikar, zárható egység és átfolyás fojtás > Könnyû automatizálás peremes kapcsolattal ISO5211 F07 szabvány szerint, mely beépítés után is lehetséges VKDIC DualBlock PVC-C alapany agú gömbcsap metrikus r agasztható tokkal VKDIC075E VKDIC075F VKDIC090E VKDIC090F VKDIC110E VKDIC110F VKDDC DualBlock PVC-C alapany agú gömbcsap metrikus r agasztható véggel VKDDC075E VKDDC075F VKDDC090E VKDDC090F VKDDC110E VKDDC110F VKDOC / VKDOAC DualBlock PVC-C alapany agú gömbcsap DIN 2501 fix karimákkal EN558-1szabvány szerint, DualBlock PVC-C alapany agú gömbcsap ANSI 150 fix karimákkal* /2" VKDOC075E VKDOC075F " VKDOC090E VKDOC090F " VKDOC110E VKDOC110F * Karimák ovális lyukakkal DIN és ANSI szabványoknak megfelelôen 27

29 Mûszaki adat ok 3-ut as g ömbcsap TK DualBloc k szér ia > Méretsor DN10-tôl DN50-ig (3/8 -tól 2 -ig) > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Gömbcsap ülék PTFE, tömítések EPDM v agy FPM > Szabadalommal védett DualBlock rendszer, amely megakadályozza a hollanderek kilazulását > A PTFE ülék mikro-állítási lehetôsége > Könnyû karbantartás: gyors radiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülékek gyors cseréje különleges szerszámok nélkül > Multifunkcionális kézikar beépített szerszámmal az ülék beállításhoz és szereléshez, zárható gömbcsap kézikar os pozícióban ajánlatkérésre > Integrált fröccsöntött rögzítési lehetôség a gömbcsap beépítéséhez > T és L furat választási lehetôség > Könnyû automatizálás a Power Quick modullal, mely beépítés után is lehetséges > Kézikar mozgáshatároló 90 vagy 180 rendelkezésre álló kiegészítô További információkért kérem keresse fel a FIP és GLYNWED weboldalakat, ill. kérje mûszaki katalógusainkat! TKDIC "T" DualBlock PVC-C 3-utas gömbcsap metrikus r agasztható tok okkal, T fur attal TKDIC016E TKDIC016F TKDIC020E TKDIC020F TKDIC025E TKDIC025F TKDIC032E TKDIC032F TKDIC040E TKDIC040F TKDIC050E TKDIC050F TKDIC063E TKDIC063F TKDIC "L" DualBlock PVC-C 3-utas gömbcsap metrikus r agasztható tok okkal, L fur attal LKDIC016E LKDIC016F LKDIC020E LKDIC020F LKDIC025E LKDIC025F LKDIC032E LKDIC032F LKDIC040E LKDIC040F LKDIC050E LKDIC050F LKDIC063E LKDIC063F

30 Kétut as g ömbcsap VX Easyf it szér ia Mûszaki adat ok > Méretsor DN10-tôl DN50-ig (3/8 -tól 2 -ig), kompakt tervezés a III ISO7508 megfelelôen > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Test anyaga PVC-C Corzan > Golyóülék PTFE, tömítés EPDM vagy FPM > Könnyû karbantartás: gyors radiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülékek gyors cseréje különleges szerszámok nélkül > Ellenálló PVC-C kézikar, formatervezett, két állású, szerszámmal állítható > Új formaterv: a golyó nyílás teljesen megegyezik a a csô belsô átmérôjével > EASYFIT rendszer a hollanderek meghúzásához > Átlátszó betét a kézikaron az egyedi azonosításhoz VXEIC Easyfit PVC-C gömbcsap hollanderrel és metrikus r agasztható tok os csatlak ozással VXEIC016E VXEIC016F VXEIC020E VXEIC020F VXEIC025E VXEIC025F VXEIC032E VXEIC032F VXEIC040E VXEIC040F VXEIC050E VXEIC050F VXEIC063E VXEIC063F VXEA C Easyfit PVC-C gömbcsap hollanderrel és ANSI r agasztható tok os csatlak ozással 1/2" VXEA C012E VXEA C012F /4" VXEA C034E VXEA C034F " VXEA C100E VXEA C100F /4" VXEA C114E VXEA C114F /2" VXEA C112E VXEA C112F " VXEA C200E VXEA C200F

31 Hollander es visszacsapószelep SX Easyf it szér ia Mûszaki adatok > Méretsor DN10-tôl DN50-ig (3/8 -tôl 2 -ig), kompakt tervezés a III ISO7508 megfelelôen > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Tömítések EPDM v agy FPM > Könnyû karbantartás: gyors r adiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülék ek gyors cseréje különleges szerszámok nélkül > Az optimalizált foly adék dinamikának köszönhetôen megnövek edett Kv érték > V ertikális v agy horizontális beépítés tetszôlegesen > EASYFIT rendszer a hollanderek meghúzásához > Átlátszó betét az egyedi azonosításhoz SXEIC Hollanderes visszacsapószelep Easyfit, metrikus ragasztható tokkal SXEIC016E SXEIC016F SXEIC020E SXEIC020F SXEIC025E SXEIC025F SXEIC032E SXEIC032F SXEIC040E SXEIC040F SXEIC050E SXEIC050F SXEIC063E SXEIC063F SXEAC Hollanderes visszacsapószelep Easyfit, ASTM ragasztható tokkal SXEA C012E SXEA C012F SXEA C034E SXEA C034F SXEA C100E SXEA C100F SXEA C114E SXEA C114F SXEA C112E SXEA C112F SXEA C200E SXEA C200F

32 Mûszaki adat ok Golyós visszacsapószelep SR széria > Méretsor DN15-tôl DN50-ig > Nyomástartomány 16 bar (232 psi)-tól vízre 20 C (68 F)-on > Tömítés EPDM v agy FPM > Csökk entett nyomásesés > Függôleges vagy vízszintes beépítés SRIC Golyós visszacsapószelep, egyik oldalon hollanderes metrikus ragasztható tokkal, másik oldalon ragasztható toldattal SRIC020E SRIC020F SRIC025E SRIC025F SRIC032E SRIC032F SRIC040E SRIC040F SRIC050E SRIC050F SRIC063E SRIC063F

33 Easytorque Készlet Easyt or q ue Készle t Az Easytorque Kit elengedhetetlen a DualBlock sorozat megfelelô tömítéséhez, a készlettel precízen beállítható a gyártómû által elôírt nyomaték Nyomatékkulcs DualBlock gömbcsapokhoz DN10-tôl DN50-ig 2 P A50 anyagú közdar ab szinter ezett acéllal a golyóülék és a tömítés rögzítô szor osságának állításához Easyt or q ue Készle t A készlet közdar abból és a nyomatékkulcsból áll DN Cikkszám HUF KET

34 Pillangószelep FK széria PVC-C zárótesttel Mûszaki adatok > Méretsor DN40-tôl DN300-ig > Nyomástartomány 16 bar (232 psi) DN50-ig, 10 bar (145 psi) DN ig és 8 bar (116 psi) DN300-nál vízre 20 C (68 F)-on > Test alapanyaga: PP-GR U.V. ellenálló, nincs kapcsolatban a közeggel, karima az ISO 5752 és DIN 3202 szabványok szerint > Ovális karimalyukak önközpontosító gyûrûkkel ellátva, DIN2501, EN 1092, BS10 D/E táblázat, ASA B osztály, JIS2212 szabványok szerint kialakítva > PVC-C zárótest, cserélhetô más alapanyagúra (PVC-U, PP-H, PVDF, ABS) > Mandzsetta tömítés EPDM, FPM alapanyagból (NBR ajánlatkérésre) > Automatizáláshoz: ISO 5211 F05-F07-F10-F12-F14 szabvány szerinti kapcsolódással > Ergonómikus kézikar, 12 állásban pozícionálható helyzet a fojtáshoz és rögzítô gomb a helyzetmegôrzés biztosítására (Lock-Unlock) > Teljes értékû végelzáró kivitel rendelhetô > Tengely alapanyaga: AISI 420 rozsdamentes acél alapkivitelben AISI 316 rozsdamentes acél különleges kivitelként (lásd az FE/FK kiegészítôknél) FKOC/LM Pillangószelep kézikarral PVC-C zárótesttel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF d b / o m a g c s d b / d o b o z d o b o z t í p u s /2" FKOCLM050E FKOCLM050F " FKOCLM063E FKOCLM063F /2" FKOCLM075E FKOCLM075F " FKOCLM090E FKOCLM090F " FKOCLM110E FKOCLM110F " FKOCLM140E FKOCLM140F " FKOCLM160E FKOCLM160F " FKOCLM225E FKOCLM225F Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô 33

35 Pillangószelep FK széria PVC-C zárótesttel FKOC/FM Pillangószelep szabad tengelyvéggel PVC-C zárótesttel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF d b / o m a g c s d b / d o b o z d o b o z t í p u s /2" FKOCFM050E FKOCFM050F " FKOCFM063E FKOCFM063F /2" FKOCFM075E FKOCFM075F " FKOCFM090E FKOCFM090F " FKOCFM110E FKOCFM110F " FKOCFM140E FKOCFM140F " FKOCFM160E FKOCFM160F " FKOCFM225E FKOCFM225F * FKOCFM280E FKOCFM280F * FKOCFM315E FKOCFM315F **10" FKOACFM810E FKOACFM810F **12" FKOACFM812E FKOACFM812F * ISO-DIN **ANSI B Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô FKOC/RM Pillangószelep kézi hajtómûvel PVC-C zárótesttel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF d b / o m a g c s d b / d o b o z d o b o z t í p u s /2" FKOCRM075E FKOCRM075F " FKOCRM090E FKOCRM090F " FKOCRM110E FKOCRM110F " FKOCRM140E FKOCRM140F " FKOCRM160E FKOCRM160F " FKOCRM225E FKOCRM225F * FKOCRM280E FKOCRM280F * FKOCRM315E FKOCRM315F **10" FKOACRM810E FKOACRM810F **12" FKOACRM812E FKOACRM812F * ISO-DIN **ANSI B Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô 34

36 Pillangószelep FK széria PVC-C zárótesttel FKOC/LM LUG ISO-DIN Pillangószelep kézikarral PVC-C zárótesttel ISO-DIN LUG végelzáró kivitel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF c d b / o m a g s d b / d o b o z d o b o z t í p u s FKOLCLM075E FKOLCLM075F FKOLCLM090E FKOLCLM090F FKOLCLM110E FKOLCLM110F FKOLCLM140E FKOLCLM140F FKOLCLM160E FKOLCLM160F FKOLCLM225E FKOLCLM225F Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô FKOC/FM d DN PN EPDM Cikkszám LUG ISO-DIN Pillangószelep szabad tengelyvéggel PVC-C zárótesttel ISO-DIN LUG végelzáró kivitel HUF FPM Cikkszám HUF / b d g a m o s c d b / d o b o z s d o b o z í p u t FKOLCFM075E FKOLCFM075F FKOLCFM090E FKOLCFM090F FKOLCFM110E FKOLCFM110F FKOLCFM140E FKOLCFM140F FKOLCFM160E FKOLCFM160F FKOLCFM225E FKOLCFM225F Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô FKOC/RM d DN PN EPDM Cikkszám LUG ISO-DIN Pillangószelep kézi hajtómûvel PVC-C zárótesttel ISO-DIN LUG végelzáró kivitel HUF FPM Cikkszám HUF / b d g a m o s c d b / d o b o z s d o b o z í p u t FKOLCRM075E FKOLCRM075F FKOLCRM090E FKOLCRM090F FKOLCRM110E FKOLCRM110F FKOLCRM140E FKOLCRM140F FKOLCRM160E FKOLCRM160F FKOLCRM225E FKOLCRM225F Megjegyzés: NBR (d75-225) mandzsetta tömítés rendelhetô 35

37 Pillangószelep FK széria PVC-C zárótesttel FKOC/LM LUG ANSI Pillangószelep kézikarral PVC-C zárótesttel ANSI 150 LUG végelzáró kivitel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF d b / o m a g c s d b / d o b o z d o b o z t í p u s 2 1/2" FKOALCLM212E FKOALCLM212F " FKOALCLM300E FKOALCLM300F " FKOALCLM400E FKOALCLM400F " FKOALCLM500E FKOALCLM500F " FKOALCLM600E FKOALCLM600F " FKOALCLM800E FKOALCLM800F Megjegyzés: NBR (d 2 1/2"- d 8") mandzsetta tömítés rendelhetô FKOC/FM LUG ANSI Pillangószelep szabad tengelyvéggel PVC-C zárótesttel ANSI 150 LUG végelzáró kivitel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF d b / o m a g c s d b / d o b o z d o b o z t í p u s 2 1/2" FKOALCFM212E FKOALCFM212F " FKOALCFM300E FKOALCFM300F " FKOALCFM400E FKOALCFM400F " FKOALCFM500E FKOALCFM500F " FKOALCFM600E FKOALCFM600F " FKOALCFM800E FKOALCFM800F " FKOALCFM810E FKOALCFM810F " FKOALCFM812E FKOALCFM812F Megjegyzés: NBR (d 2 1/2"- d 8") mandzsetta tömítés rendelhetô FKOC/RM LUG ANSI Pillangószelep kézi hajtómûvel PVC-C zárótesttel ANSI 150 LUG végelzáró kivitel d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF / b d g a m o s c d b / d o b o z d o b o z t í p u s 2 1/2" FKOALCRM212E FKOALCRM212F " FKOALCRM300E FKOALCRM300F " FKOALCRM400E FKOALCRM400F " FKOALCRM500E FKOALCRM500F " FKOALCRM600E FKOALCRM600F " FKOALCRM800E FKOALCRM800F " FKOALCRM810E FKOALCRM810F " FKOALCRM812E FKOALCRM812F Megjegyzés: NBR (d 2 1/2"- d 8") mandzsetta tömítés rendelhetô 36

38 Membránszelep VM széria Mûszaki adatok > Méretsor DN15-tôl DN100-ig (1/2 -tól 4 -ig) > Nyomástartomány 10 bar (145 psi) vízre 20 C (68 F)-on > Membrán alapanyag EPDM, FPM, PTFE (NBR ajánlatkérésre) > A szerelvény rögzítésének lehetôsége 2 db menetes furattal > Állásjelzô alapkivitelben VMDC PVC-C Membránszelep metrikus ragasztható toldattal d DN PN EPDM Cikkszám HUF FPM Cikkszám HUF db/ csomag db/ doboz doboz típus VMDC020E VMDC020F VMDC025E VMDC025F VMDC032E VMDC032F VMDC040E VMDC040F VMDC050E VMDC050F VMDC063E VMDC063F VMDC075E VMDC075F VMDC090E VMDC090F VMDC110E VMDC110F d DN PN PTFE Cikkszám HUF db/ csomag db/ doboz doboz típus VMDC020P VMDC025P VMDC032P VMDC040P VMDC050P VMDC063P VMDC075P VMDC090P VMDC110P

39 Membránszelep VM széria d DN PN EPDM Cikkszám VMUIC PVC-C Hollanderes membránszelep metrikus ragasztható tokokkal HUF FPM Cikkszám HUF db/ csomag db/ doboz doboz típus VMUIC020E VMUIC020F VMUIC025E VMUIC025F VMUIC032E VMUIC032F VMUIC040E VMUIC040F VMUIC050E VMUIC050F VMUIC063E VMUIC063F d DN PN PTFE Cikkszám HUF db/ csomag db/ doboz doboz típus VMUIC020P VMUIC025P VMUIC032P VMUIC040P VMUIC050P VMUIC063P * A hollander O-gyûrû alapanyaga FPM d DN PN EPDM Cikkszám VMOC PVC-C Membránszelep DIN 2501, EN 1092 fix karimákkal HUF FPM Cikkszám HUF db/ csomag db/ doboz doboz típus VMOC020E VMOC020F VMOC025E VMOC025F VMOC032E VMOC032F VMOC040E VMOC040F VMOC050E VMOC050F VMOC063E VMOC063F VMOC075E VMOC075F VMOC090E VMOC090F VMOC110E VMOC110F d DN PN PTFE Cikkszám HUF db/ csomag db/ doboz doboz típus VMOC020P VMOC025P VMOC032P VMOC040P VMOC050P VMOC063P VMOC075P VMOC090P VMOC110P

40 Membr ánszelep VM szér ia VMO A C PVC-C Membránszelep ANSI 150 fix karimákkal (* karimák DIN-ANSI szabványok szerint) 1/2" VMOA C012E VMOA C012F /4" VMOA C034E VMOA C034F " VMOA C100E VMOA C100F /4" VMOA C114E VMOA C114F /2" VMOA C112E VMOA C112F " VMOA C200E VMOA C200F " 1/2 65* 10 VMOC075E VMOC075F " 80* 10 VMOA C300E VMOA C300F " 100* 10 VMOC110E VMOC110F /2" VMOA C012P /4" VMOA C034P " VMOA C100P /4" VMOA C114P /2" VMOA C112P " VMOA C200P " 1/2 65* 6 VMOC075P " 80* 6 VMOA C300P " 100* 6 VMOC110P

41 Mûszaki adat ok K om pakt membr ánszelep CM szér ia > Méretsor DN12-tôl DN15-ig (3/8"-tól 1/2"-ig) > Nyomástartomány 6 bar (87psi) vízre 20 C (68 F)-on > Membrán alapany aga EPDM, FPM, PTFE (NBR ajánlatkérésre) > A szerelvény rögzítésének lehetôsége 2 db menetes fur attal > Állásjelzô alapkivitelként > Beállítható és rögzíthetô a MAXIMUM és MINIMUM átfolyás CMDC PVC-C Membránszelep metrikus r agasztható toldattal CMDC020E CMDC020F CMDC020P CMUIC PVC-C Hollanderes membránszelep metrikus r agasztható tokkal HUF CMUIC020E CMUIC020F PTFE* Cikkszám CMUIC020P * A hollander O-gyûrû alapany aga FPM 40

42 Szûr ô R V szér ia Mûszaki adatok > Méretsor DN15-tôl DN100-ig (1/2"-tól 4"-ig) > Nyomástartomány 16 bar (232psi) vízre 20 C (68 F) > PVC-C test > Tömítések EPDM v agy FPM alapany agból > Könnyû karbantartás és tisztítás beépített állapotban is RVUIC PVC-C Hollanderes szûrô metrikus r agasztható tok okkal R VUIC020E R VUIC020F R VUIC025E R VUIC025F R VUIC032E R VUIC032F R VUIC040E R VUIC040F R VUIC050E R VUIC050F R VUIC063E R VUIC063F Megjegyzés: Az általános szûrôháló PP-H alapany agból (lyukméret 1,5 mm) 41

43 Kieg észítôk g ömbcsapokhoz és f er deülékû szelepekhez Csatlak ozó betét SDR11 PE100 hosszú kivitelû hegtoldat tompa v agy elektrofitting hegesztéshez 20 VKD - VXE - TKD - SXE - R V CVDE VKD - VXE - TKD - SXE - R V CVDE VKD - VXE - TKD - SXE - R V CVDE VKD - VXE - TKD - SXE - R V CVDE VKD - VXE - TKD - SXE - R V CVDE VKD - VXE - TKD - SXE - R V CVDE VKD CVDE VKD CVDE VKD CVDE11110 Lásd PVC-U árlistát! Megfelel a DIN 2501, EN 1092 és az EN558-1 szabványoknak (kizárólag VKD gömbcsaphoz használható) A szett tartalma: 1 karima, 1 biztosító gyûrû, 1 hollander 20 VKD - TKD - R V SETFLOC VKD - TKD - R V SETFLOC VKD - TKD - R V SETFLOC VKD - TKD - R V SETFLOC VKD - TKD - R V SETFLOC VKD - TKD - R V SETFLOC Megjegyzés: gyárilag összeszerelt Megfelel az ANSI 150 szabványnak A szett tartalma: 1 karima, 1 biztosító gyûrû, 1 hollander 1/2" VKD - TKD - R V SETFLOA C /4" VKD - TKD - R V SETFLOA C " VKD - TKD - R V SETFLOA C /4" VKD - TKD - R V SETFLOA C /2" VKD - TKD - R V SETFLOA C " VKD - TKD - R V SETFLOA C Megjegyzés: gyárilag összeszerelt 42
