Nyomáskapcsolók Áttekintés

Átírás

1 Áttekintés Termék Alkalmazás Beállítási Max. Védettség Oldal neve tartomány nyomás RT Általános célra bar 42 bar IP KPS Nehézipari környezetben 0-60 bar 120 bar IP KPI/KP Könnyû ipari bar 18 bar IP33/IP CS Szivattyúk/kompresszorok 2-20 bar 32 bar IP43/IP Tartozékok Kompakt blokk 44 A Danfoss több, mint hatvan éve tervez és gyárt nyomáskapcsolókat. A következõ oldalakon csak a legnépszerûbbek szerepelnek, így ha Ön nem talál megfelelõt, kérjük hívjon minket, minden bizonnyal tudunk Önnek megfelelõ változattal szolgálni. 35

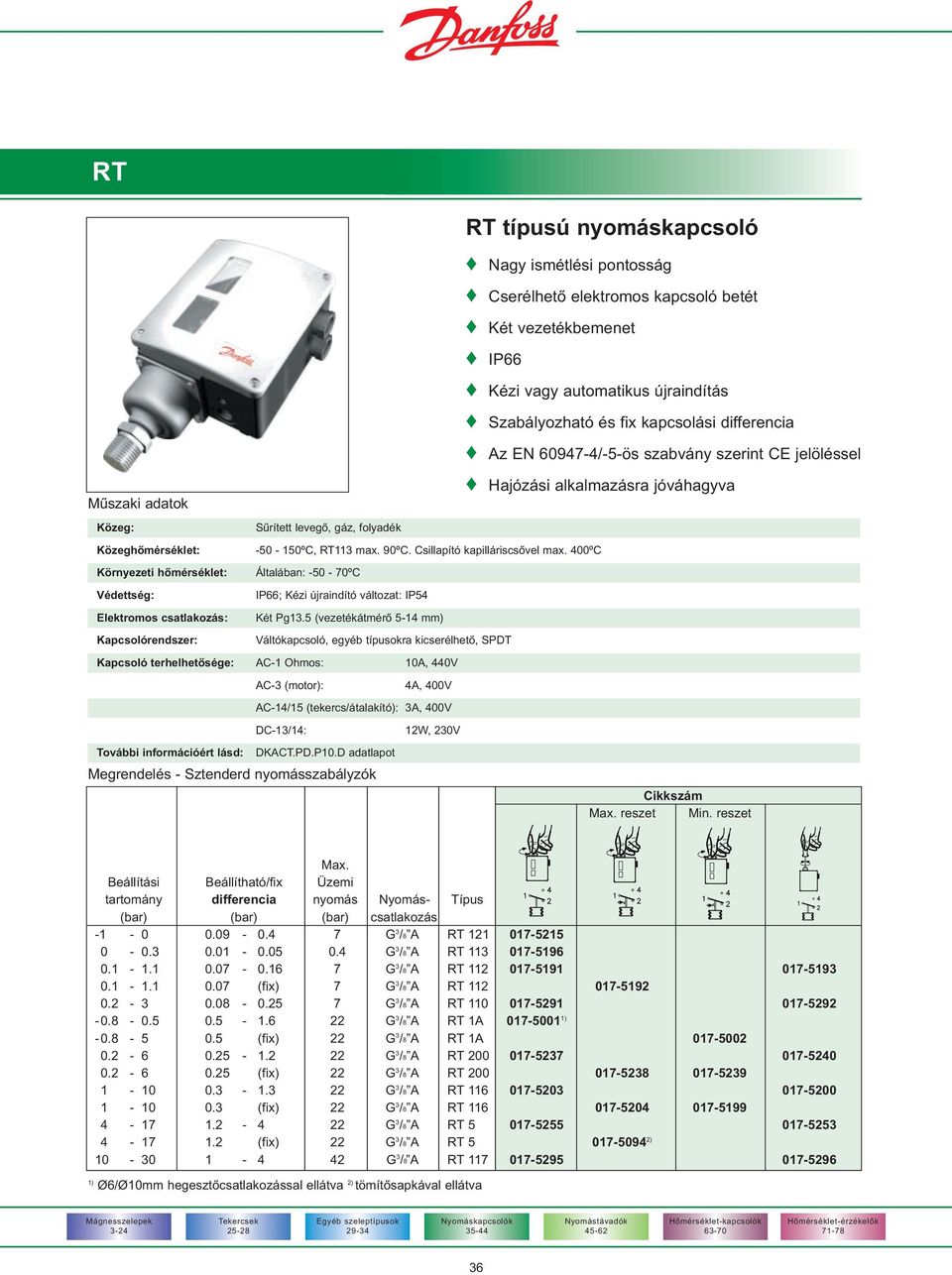

2 RT Mûszaki adatok Közeg: Sûrített levegõ, gáz, folyadék Közeghõmérséklet: ºC, RT113 max. 90ºC. Csillapító vel max. 400ºC Környezeti hõmérséklet: Általában: ºC Védettség: Elektromos csatlakozás: IP66; Kézi újraindító változat: IP54 Két Pg13.5 (vezetékátmérõ 5-14 mm) Kapcsolórendszer: Váltókapcsoló, egyéb típusokra kicserélhetõ, SPDT Kapcsoló terhelhetõsége: AC-1 Ohmos: 10A, 440V További információért lásd: AC-3 (motor): 4A, 400V AC-14/15 (tekercs/átalakító): 3A, 400V DC-13/14: DKACT.PD.P10.D adatlapot Megrendelés - Sztenderd nyomásszabályzók 12W, 230V RT típusú nyomáskapcsoló Nagy ismétlési pontosság Cserélhetõ elektromos kapcsoló betét Két vezetékbemenet IP66 Kézi vagy automatikus újraindítás Szabályozható és fix kapcsolási differencia Az EN /-5-ös szabvány szerint CE jelöléssel Hajózási alkalmazásra jóváhagyva Cikkszám Max. reszet Min. reszet Max. Beállítási Beállítható/fix Üzemi tartomány differencia nyomás Nyomás- Típus (bar) (bar) (bar) csatlakozás G 3 /8 A RT G 3 /8 A RT G 3 /8 A RT (fix) 7 G 3 /8 A RT G 3 /8 A RT G 3 /8 A RT 1A ) (fix) 22 G 3 /8 A RT 1A G 3 /8 A RT (fix) 22 G 3 /8 A RT G 3 /8 A RT (fix) 22 G 3 /8 A RT G 3 /8 A RT (fix) 22 G 3 /8 A RT ) G 3 /8 A RT ) Ø6/Ø10mm hegesztõcsatlakozással ellátva 2) tömítõsapkával ellátva 36

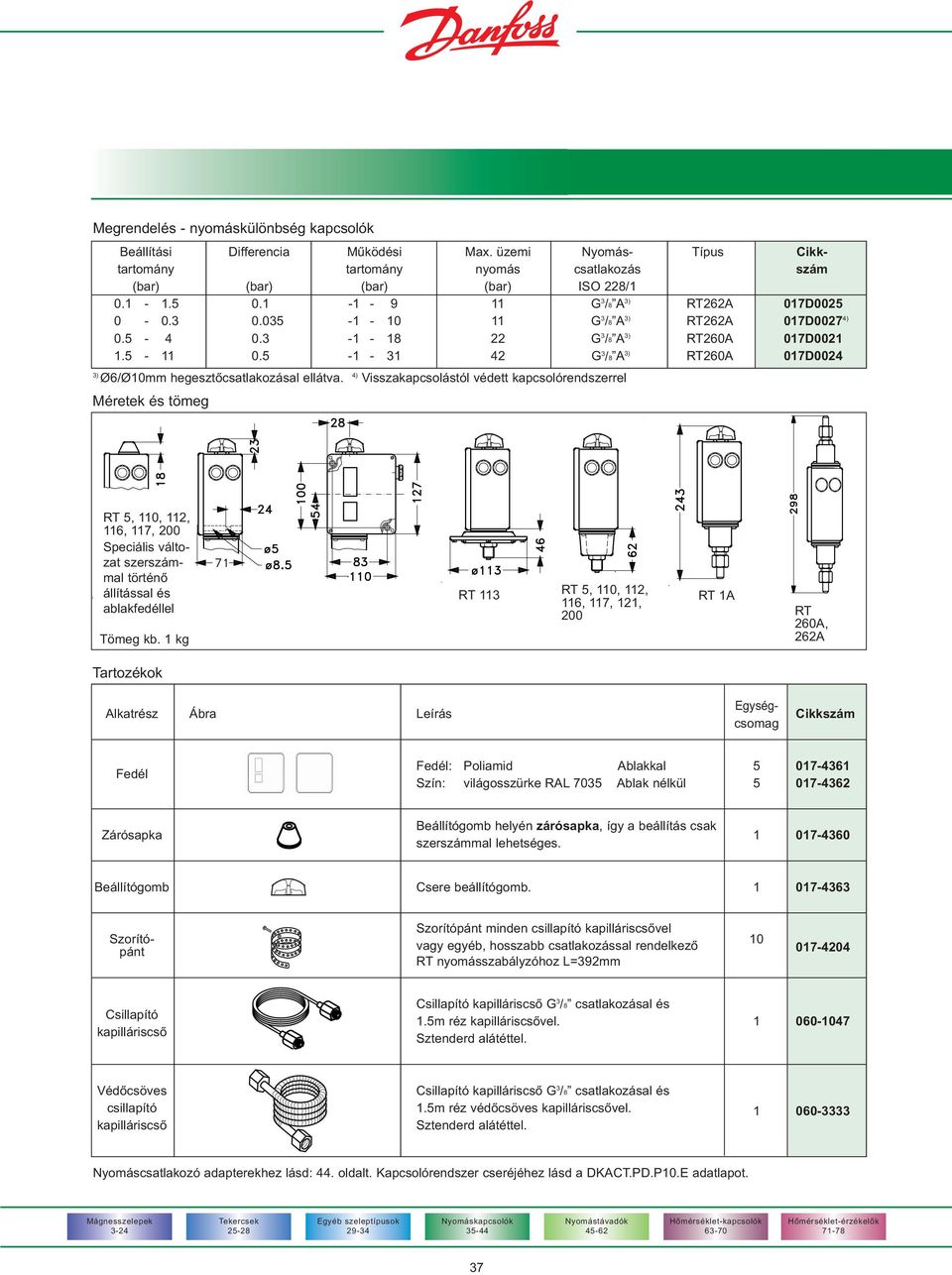

3 Megrendelés - nyomáskülönbség kapcsolók Beállítási Differencia Mûködési Max. üzemi Nyomás- Típus Cikktartomány tartomány nyomás csatlakozás szám (bar) (bar) (bar) (bar) ISO 228/ G 3 /8 A 3) RT262A 017D G 3 /8 A 3) RT262A 017D0027 4) G 3 /8 A 3) RT260A 017D G 3 /8 A 3) RT260A 017D0024 3) Ø6/Ø10mm hegesztõcsatlakozásal ellátva. 4) Visszakapcsolástól védett kapcsolórendszerrel Méretek és tömeg RT 5, 110, 112, 116, 117, 200 Speciális változat szerszámmal történõ állítással és ablakfedéllel Tömeg kb. 1 kg RT 113 RT 5, 110, 112, 116, 117, 121, 200 RT 1A RT 260A, 262A Tartozékok Alkatrész Ábra Leírás Egységcsomag Cikkszám Fedél Fedél: Poliamid Ablakkal Szín: világosszürke RAL 7035 Ablak nélkül Zárósapka Beállítógomb helyén zárósapka, így a beállítás csak szerszámmal lehetséges Beállítógomb Csere beállítógomb Szorító- pánt Szorítópánt minden csillapító vel vagy egyéb, hosszabb csatlakozással rendelkezõ RT nyomásszabályzóhoz L=392mm Csillapító Csillapító G 3 /8 csatlakozásal és 1.5m réz vel Sztenderd alátéttel. Védõcsöves Csillapító G 3 /8 csatlakozásal és csillapító 1.5m réz védõcsöves vel Sztenderd alátéttel. Nyomáscsatlakozó adapterekhez lásd: 44. oldalt. Kapcsolórendszer cseréjéhez lásd a DKACT.PD.P10.E adatlapot. 37

4 KPS KPS típusú nyomáskapcsoló Nehézipari környezetben Robosztus konstrukció Ütés és rezgésálló IP66 A legtöbb kül-, és beltéri alkalmazásra megfelelõ Alkalmas riasztásra és szabályzásra Az EN /-5-ös szabvány szerint CE jelöléssel Mûszaki adatok Hajózási alkalmazásra jóváhagyva Közeg: Sûrített levegõ, gáz, folyadék Közeghõmérséklet: KPS 31-39: ºC, KPS 43-47: ºC. Csillapító vel max. 400ºC. Tengervíz max. 80ºC Környezeti hõmérséklet: KPS 31-39: ºC, KPS 43-47: ºC Védettség: Elektromos csatlakozás: Kapcsolórendszer: IP67 Pg13.5 (vezetékátmérõ 5-14 mm) SPDT, arany bevonattal Kapcsoló terhelhetõsége: AC-1 Ohmos: 10A, 440V AC-3 (motor): AC-14/15 (tekercs/átalakító) DC-13/14 6A, 440V 4A, 440V 12W, 220V További információért lásd: DKACT.PD.P10.E adatlapot Megrendelés - Sztenderd nyomásszabályzók Beállítási Beállítható/fix Megengedett Nyomás- Típus Cikktartomány differencia üzemi csatlakozás szám (bar) (bar) nyomás G 1 /4 KPS G 3 /8 A KPS G 1 /4 KPS G 3 /8 A KPS G 1 /4 KPS G 3 /8 A KPS G 1 /4 KPS G 3 /8 A KPS G 1 /4 KPS G 3 /8 A KPS Megrendelés - pulzáló közegre valamint tengervízre Beállítási Beállítható/fix Megengedett Max. Min. Nyomás- Típus Cikktartomány differencia üzemi próba- szakító- csatlakozás szám (lásd az 1-3 ábrákat is) nyomás nyomás nyomás bar bar bar bar bar G 1 /4 KPS G 1 /4 KPS G 1 /4 KPS

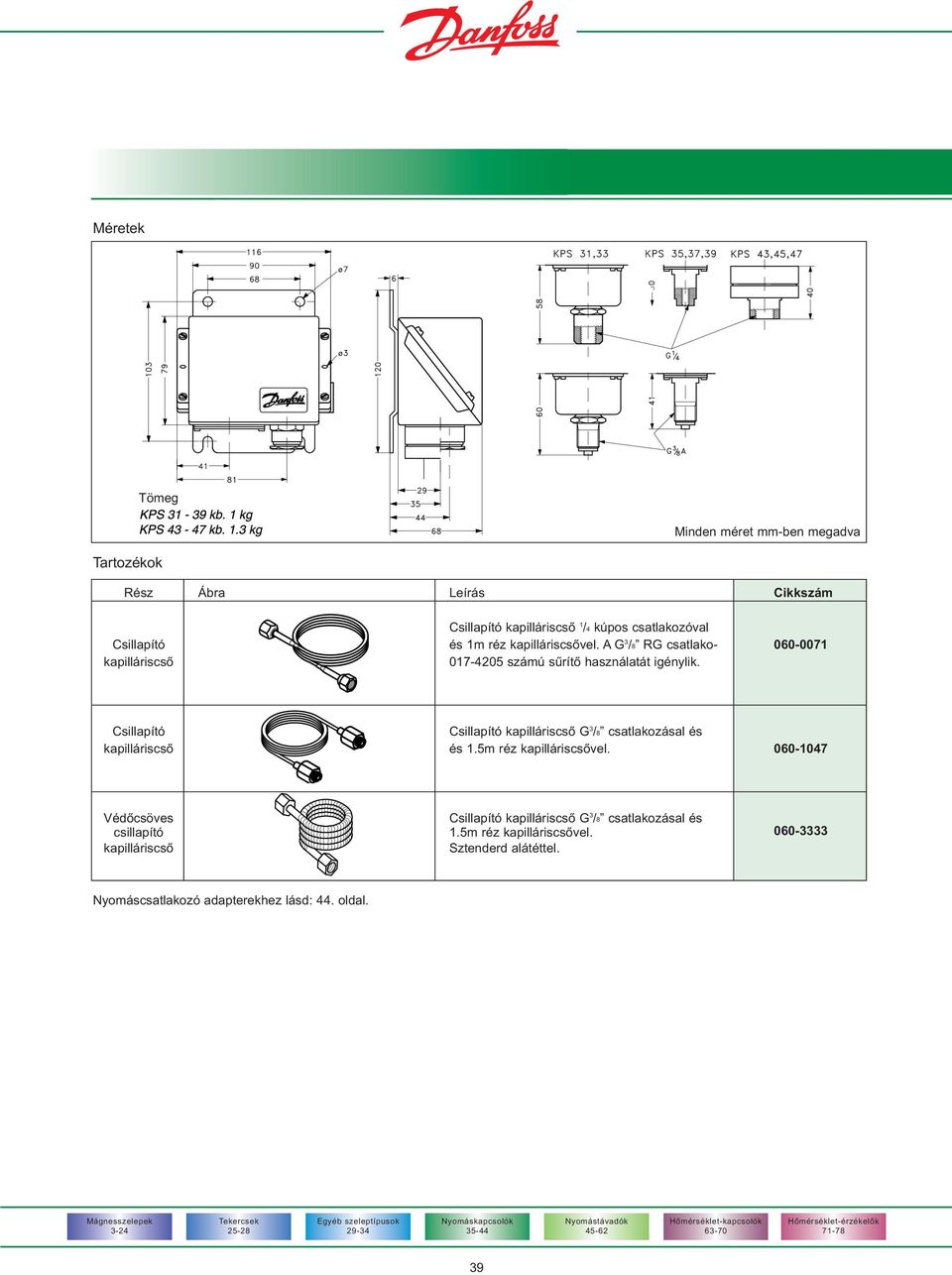

5 Méretek Tömeg Minden méret mm-ben megadva Tartozékok Rész Ábra Leírás Cikkszám Csillapító 1 /4 kúpos csatlakozóval Csillapító és 1m réz vel. A G 3 /8 RG csatlako számú sûrítõ használatát igénylik. Csillapító Csillapító G 3 /8 csatlakozásal és és 1.5m réz vel Védõcsöves Csillapító G 3 /8 csatlakozásal és csillapító 1.5m réz vel Sztenderd alátéttel. Nyomáscsatlakozó adapterekhez lásd: 44. oldal. 39

6 KPI és KP Kompakt kivitel Ideális panelre történõ szerelésre Rezgésálló Hosszú üzemelési élettartam Nagy kapcsoló terhelhetõség Igen rövid átütési idõ Mûszaki adatok KPI KP Nagyfokú pulzálás elleni védelem Az EN /-5-ös szabvány szerint CE jelöléssel Közeg: Folyadékok és gázok Folyadékok és gázok Közeghõmérséklet: -40ºC - 100ºC -40ºC - 100ºC Környezeti hõmérséklet: -40ºC - 65ºC -40ºC - 65ºC (csökkent élettartammal 80ºC-ig) Védettség: IP33; fedéllel vagy védõsapkával: IP44 IP33; fedéllel vagy védõsapkával: IP44 Elektromos csatlakozás: Vezetékbemenet 6-14mm Vezetékbemenet 6-14mm Kapcsolórendszer: SPDT SPDT Kapcsoló terhelhetõsége: AC-1 Ohmos: 10A, 440V 16A, 400V AC-3 (motor) 6A, 440V 16A, 400V AC-14/15 (tekercs/átalakító) 4A, 440V 10A, 400V KP és KPI típusú nyomáskapcsoló DC-13/14 12W, 220V 12W, 220V További információért lásd: DKACT.PD.P10.F adatlapot DKACT.PD.P10.F adatlapot Megrendelés - KPI, folyadékokra és gázokra Beállítási Beállítható/fix Megengedett Nyomás- Típus Cikktartomány differencia üzemi csatlakozás szám (bar) (bar) nyomás G 1 /4 A KPI G 1 /4 A KPI G 1 /4 A KPI G 1 /4 A KPI G 1 /4 A KPI Megrendelés - KP, gázokra (és vízre csak közvetlen csatlakozásal - nem használható) G 1 /4 A KP G 1 /4 A KP * G 1 /4 A KP G 1 /4 A KP * G 1 /4 A KP G 1 /4 A KP * * KP aranyérintkezõs kapcsolóval (a kapcsoló terhelhetõségi specifikáció szempontjából a KPI-re vonatkozó adatok az érvényesek). 40

7 Méretek és tömeg Tömeg = 0.3kg Tartozékok Rész Ábra Leírás Egység- Cikkcsomag szám KP változathoz falra szerlhetõ Szerelõkonzolok csavarokkal KP változathoz sarokkonzol (nem ajánlott és alátátekkel olyan helyen, ahol rezgés elõfordulhat). 4-off csavar M4x5 + 4-off alátét Menetes vezetékbemenet Vezeték- Pg 13.5 speciális nuttal bemenet 6-14 mm-es vezetékekhez A sztenderd, Pg 16, menetes vezetékbemenet használható 6-18mm-es vezetékekhez. Ha a konzol is a ház hátuljára van szerelve, a KP nyomásszabályzó IP44-es Fedél védettséggel rendelkezik A fedél lefedi a beállító csavarokat. Védõsapka Védõsapka KP nyomásszabályzókhoz esõ és nedvesség elleni védelem céljából. Védettség mértéke: IP44 Alapanyag: polietilén. Max. környezeti hõmérséklet: +65ºC Min. környezeti hõmérséklet: -40ºC Plomba csavar A beállítás leplombálása, csak KP változathoz Nyomáscsatlakozó adapterekhez lásd: 44. oldal. 41

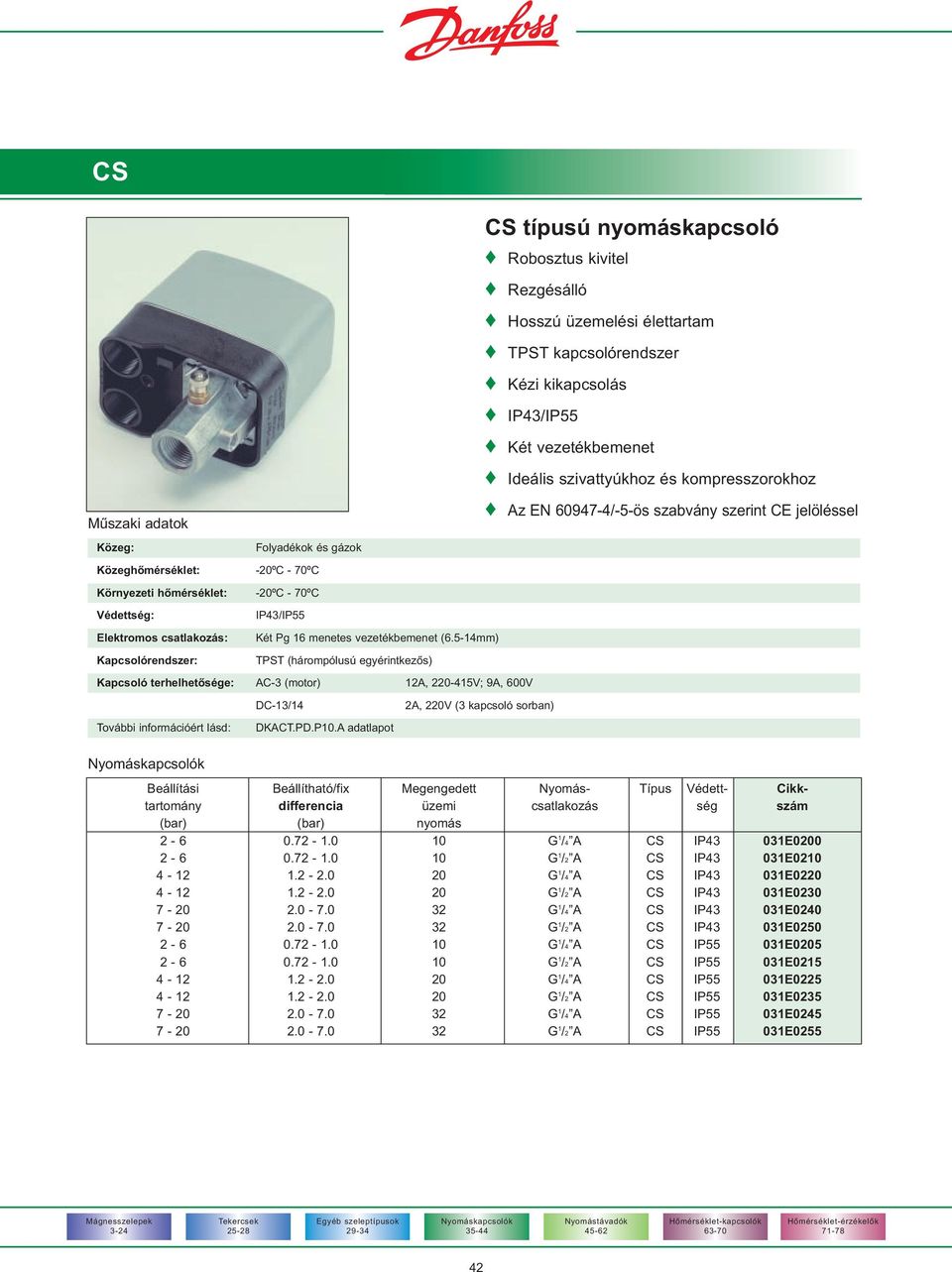

8 CS CS típusú nyomáskapcsoló Robosztus kivitel Rezgésálló Hosszú üzemelési élettartam TPST kapcsolórendszer Kézi kikapcsolás IP43/IP55 Két vezetékbemenet Ideális szivattyúkhoz és kompresszorokhoz Mûszaki adatok Az EN /-5-ös szabvány szerint CE jelöléssel Közeg: Folyadékok és gázok Közeghõmérséklet: -20ºC - 70ºC Környezeti hõmérséklet: -20ºC - 70ºC Védettség: Elektromos csatlakozás: Kapcsolórendszer: IP43/IP55 Két Pg 16 menetes vezetékbemenet (6.5-14mm) TPST (hárompólusú egyérintkezõs) Kapcsoló terhelhetõsége: AC-3 (motor) 12A, V; 9A, 600V DC-13/14 2A, 220V (3 kapcsoló sorban) További információért lásd: DKACT.PD.P10.A adatlapot Beállítási Beállítható/fix Megengedett Nyomás- Típus Védett- Cikktartomány differencia üzemi csatlakozás ség szám (bar) (bar) nyomás G 1 /4 A CS IP43 031E G 1 /2 A CS IP43 031E G 1 /4 A CS IP43 031E G 1 /2 A CS IP43 031E G 1 /4 A CS IP43 031E G 1 /2 A CS IP43 031E G 1 /4 A CS IP55 031E G 1 /2 A CS IP55 031E G 1 /4 A CS IP55 031E G 1 /2 A CS IP55 031E G 1 /4 A CS IP55 031E G 1 /2 A CS IP55 031E

9 Méretek és tömeg Tömeg = 0.5kg Tartozékok Leírás Egypólusú kapcsolórendszer (SPST) Hárompólusú kapcsolórendszer (TPST) Tehermentesítõ szelep a 6mm-es csõhöz való rögzítõcsavarral Tehermentesítõ szelep az 1 /4 csõhöz való rögzítõcsavarral Két Pg 16 menetes vezetékbemenet tömítésekkel (vezeték átm mm) Cikkszám 031E E E E E0293 Nyomáscsatlakozó adapterekhez lásd: 44. oldal. 43

10 Tartozékok Rész Leírás Cikkszám Csatlakozás toldattal Csatlakozás toldattal Szûkítõ G 3 /8 csatlakozás, illeszték és alátét (10mm o.d. x 6.5mm i.d.) forrasztáshoz. G 3 /8 csatlakozás, illeszték és alátét (10mm o.d. x 6.5mm i.d.) hegesztéshez. G 3 /8 x 7 7 /16 20 UNF ( 1 /4 perem) szûkítõ aluminium alátéttel, réz, kulcsméret 22mm Adapter G 3 /8 x 1 /8 27 NPT réz alátéttel, réz, kulcsméret 22mm Illeszték 7 /8 20 UNF (1/4 perem) x R 3 /8 (ISO 7/1) réz, kulcsméret 19mm Illeszték R 3 /8 A x 1 /4 18 NPT réz alátéttel, réz, kulcsméret 22mm Illeszték G 3 /8 A x R 3 /8 (kúpos), réz, kulcsméret 17mm Illeszték G 3 /8 A x 1 /4 A réz alátéttel, réz, kulcsméret 17mm G 1 /4 A x M10 x 1 réz alátéttel, réz, kulcsméret 14mm Szorítópánt Minden csillapítótekerccsel vagy hosszabb csatlakozóval ellátott csillapító höz. L=392mm Adapter R 3 /8 x 1 /4 18 NPT réz alátéttel, réz, kulcsméret 22mm Csillapító Csillapító G 3 /8 csatlakozásal és 1.5 m réz vel Sztenderd alátétekkel ellátva. Védõcsöves Csillapító G3/8 csatlakozással csillapító és 1 m védõcsöves réz vel Sztenderd alátétekkel ellátva. Csatlakozás 7 /16 20 UNF csatlakozás 1 /4 rézcsõ, réz, kulcsméret 16mm. 011L1101 Nyomáscsökkentõ Csillapító Egyéb adaptereket lásd a 60. oldal. G 3 /8 x G 1 /2 A nyomáscsökkentõ réz alátéttel, acél, réz, kulcsméret 22mm m csillapító 7 /16 20 UNF csatlakozó nutokkal és 1 m réz vel az 50 darabos ipari csomagokhoz cikkszámú nyomáscsökkentõ szükséges, ha a csillapítótekercset G 3 /8 A csatlakozású kapcsolókkal használjuk. 44
