1 TGV-2 típusú kéziműködtetésű motorvédő kapcsoló Műszaki ismertető A motorvédőkapcsoló olyan mechanikai kapcsolókészülék, amely hárompólusú érintkezőrendszerből, kéziműködtetésű mechanizmusból, termikus és mágneses működésű kioldó szerkezetekből és csavaros csatlakozókapcsokból áll. A szerkezeti részek szigetelőanyag alapra vannak szerelve, amelyeket műanyag takaró fedél burkol. A készülék háromfázisú terhelések, elsősorban egyedi villamos motorok be- és kikapcsolására, valamint túlterhelés elleni védelmére szolgál. A védőkapcsoló fáziskimaradás esetén is védelmet nyújt a túlmelegedés ellen. A motorvédőkapcsoló nyomógombokkal működtethető mechanikus szerkezettel kapcsolható be- és ki. A védendő motor névleges üzemi áramát a készülék beállítási tartományán belül a homlokoldalon található forgatógombbal folyamatosan lehet állítani. A terméket 35 x 7,5 mm-es szerelősínre lehet rögzíteni, felhasználási helyzete tetszőleges, kialakítása olyan, hogy más védő- és vezérlőkészülékekkel ( kisautomata, áram-védőkapcsoló, impulzus relé, stb.) együtt építhető be vezérlő- és elosztóberendezésekbe. Kéziműködtetésű motorvédő kapcsoló

2 A TGV"- típusú motorvédő kapcsolók különböző tartozékokkal kiegészítve (hibajelzők, segédérintkezők, kioldók, tokozatok, stb.) távműködtetésre és különböző vezérlőberendezésekben történő felhasználásra tehetők alkalmassá. Műszaki adatok: Névleges szigetelési feszültség: 690 V Névleges lökőfeszültség állóság: 6 kv Névleges üzemi feszültség: 690 V Névleges üzemi frekvencia: 50/60 Hz Saját teljesítményfelvétel: max. 2,5 W Mechanikai és villamos élettartam: 10 5 kapcsolási ciklus Kapcsolási gyakoriság: 25 kapcsolási ciklus/óra Alkalmazási kategória: AC 3 Termikus kioldó kioldási osztálya: 10A Védettségi fokozat( csatlakozó kapcsok): IP 20 ( beépítés után ): IP 40 Szennyeződési fokozat: 3. Ütésállóság: 30 g Rezgésállóság : 5 g (5-150 Hz) Tömeg : kb. 0,25 kg Környezeti hőmérséklet: raktározás: -40 ºC +80 ºC működés nyílt levegőben: -20 ºC +60 ºC tokozva: -20 ºC +40 ºC Beköthető vezeték keresztmetszet: merev vezeték: 2x1 mm² 2x6 mm² hajlékony vezeték: 2x1,5 mm² 2x6 mm² Típusválaszték: Tracon kód Beállítási áramtartomány (A) VONATKOZÓ SZABVÁNY: MSZ EN Max. motor teljesítmény (kw) Mágneses kioldó Beállítása (A) Előtét biztosító gg (A) TGV2-01 0,1-0,16-1,5 1 TGV2-02 0,16-0,25 0,06 2,4 1 TGV2-03 0,25-0,4 0, TGV2-04 0,4-0,63 0, TGV2-05 0,63-1 0, TGV ,6 0,55 22,5 4 TGV2-07 1,6-2,5 0,75 33,5 6 TGV2-08 2,5-4 1, TGV ,3 2, TGV TGV , TGV , TGV TGV TGV Kéziműködtetésű motorvédő kapcsoló

3 Kioldási jelleggörbe: Kéziműködtetésű motorvédő kapcsoló

4 Zárlati áramkorlátozási jelleggörbe: Kéziműködtetésű motorvédő kapcsoló

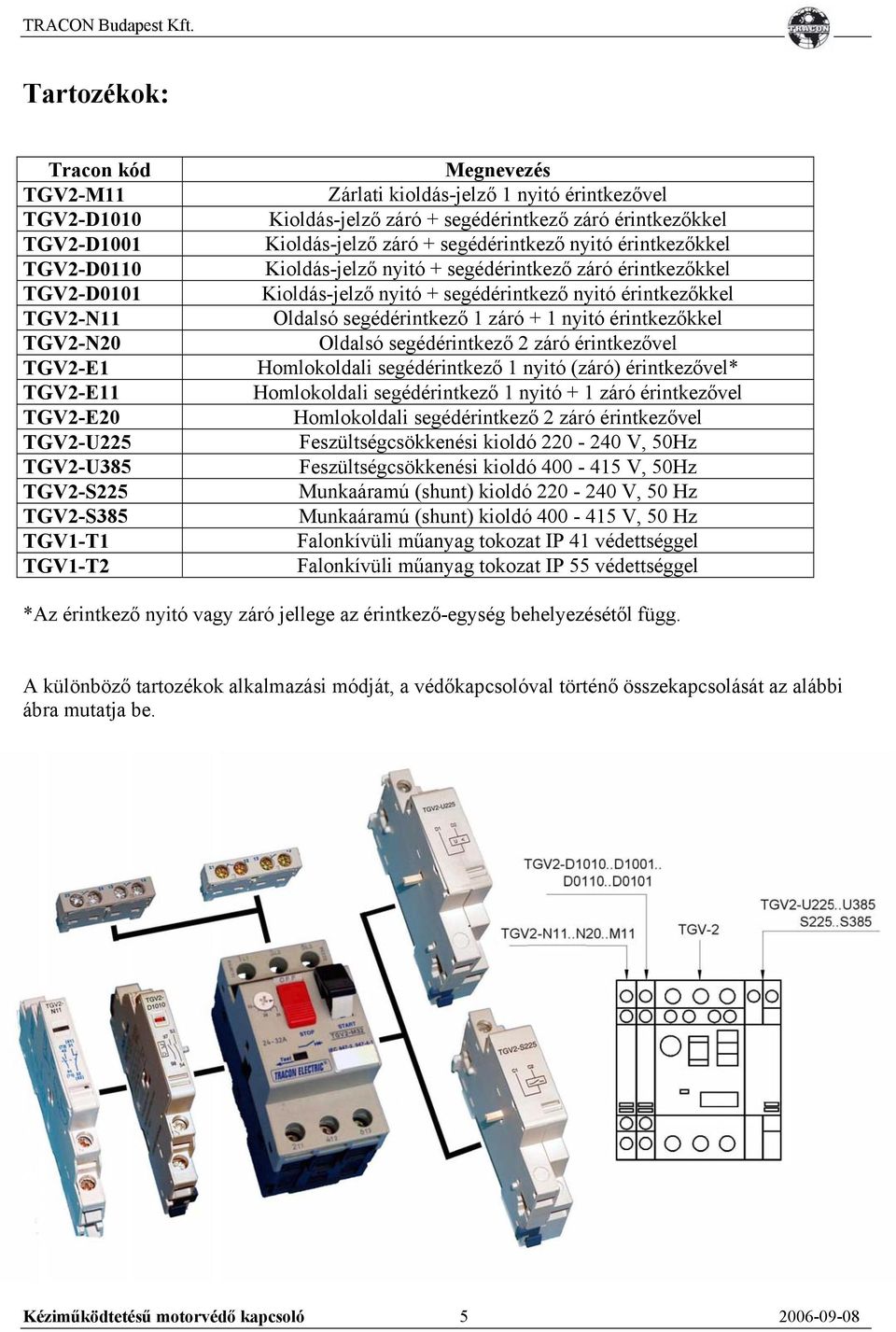

5 Tartozékok: Tracon kód TGV2-M11 TGV2-D1010 TGV2-D1001 TGV2-D0110 TGV2-D0101 TGV2-N11 TGV2-N20 TGV2-E1 TGV2-E11 TGV2-E20 TGV2-U225 TGV2-U385 TGV2-S225 TGV2-S385 TGV1-T1 TGV1-T2 Megnevezés Zárlati kioldás-jelző 1 nyitó érintkezővel Kioldás-jelző záró + segédérintkező záró érintkezőkkel Kioldás-jelző záró + segédérintkező nyitó érintkezőkkel Kioldás-jelző nyitó + segédérintkező záró érintkezőkkel Kioldás-jelző nyitó + segédérintkező nyitó érintkezőkkel Oldalsó segédérintkező 1 záró + 1 nyitó érintkezőkkel Oldalsó segédérintkező 2 záró érintkezővel Homlokoldali segédérintkező 1 nyitó (záró) érintkezővel* Homlokoldali segédérintkező 1 nyitó + 1 záró érintkezővel Homlokoldali segédérintkező 2 záró érintkezővel Feszültségcsökkenési kioldó V, 50Hz Feszültségcsökkenési kioldó V, 50Hz Munkaáramú (shunt) kioldó V, 50 Hz Munkaáramú (shunt) kioldó V, 50 Hz Falonkívüli műanyag tokozat IP 41 védettséggel Falonkívüli műanyag tokozat IP 55 védettséggel *Az érintkező nyitó vagy záró jellege az érintkező-egység behelyezésétől függ. A különböző tartozékok alkalmazási módját, a védőkapcsolóval történő összekapcsolását az alábbi ábra mutatja be. A tartozékok műszaki adatai: Kéziműködtetésű motorvédő kapcsoló

6 Tartozékok általános műszaki adatai: Névleges szigetelési feszültség: Zárlati szilárdság: Rövidzárlati védőeszköz adatai: Mechanikai élettartam: Beköthető vezeték keresztmetszet: merev: hajlékony: hajlékony érvéghüvellyel: Kioldók névleges felvett teljesítménye: 690 V, 50 Hz 1000 A gg (gl) 10 A kapcsolási ciklus 1 mm² 2,5 mm² 0,75 mm² 2,5 mm² 0,75 mm² 1,5 mm² max. 5 VA TGV2-M11 Zárlati kioldásjelző Névleges termikus áram: 2,5 A Névleges üzemi feszültség (V): Névleges üzemi áram (A) (AC 15): 1,5 1,0 - (DC 13): 1,0 0,3 0,15 TGV2-E Homlokoldali segédérintkező Névleges termikus áram: 2,5 A Névleges üzemi feszültség (V): Névleges üzemi áram (A) (AC 15): 2,0 1,25-0,5 (DC 13): 1,0 0,3 0,15 - TGV2-D Túlterhelési kioldásjelzők hibajelző segédérintkező Névleges termikus áram (A) : 2,5 6 Névleges üzemi feszültség (V): Névleges üzemi áram (A)(AC 15): , ,0 (AC 14): 1,5 1,0-0, (DC 13): 1,0 0,3 0,15-6,0 5,0 0,5 - TGV2-N Oldalsó segédérintkező Névleges termikus áram: 6 A Névleges üzemi feszültség (V): Névleges üzemi áram (A) (AC 15): - 6,0 4,5 3,0 2,0 (DC 13): 6,0 5,0 1,3 0,50 - TGV2-U Feszültségcsökkenési kioldók A feszültségcsökkenési kioldó a védőkapcsolót kioldja, ha működtető feszültségének értéke a névleges érték %-a közé csökken. TGV2-U Munkaáramú kioldók A munkaáramú (shunt) kioldó a védőkapcsoló kioldását idézi elő, ha tekercsére a névleges működtető feszültségének %-a közötti értékű feszültséget kapcsolunk. Kéziműködtetésű motorvédő kapcsoló

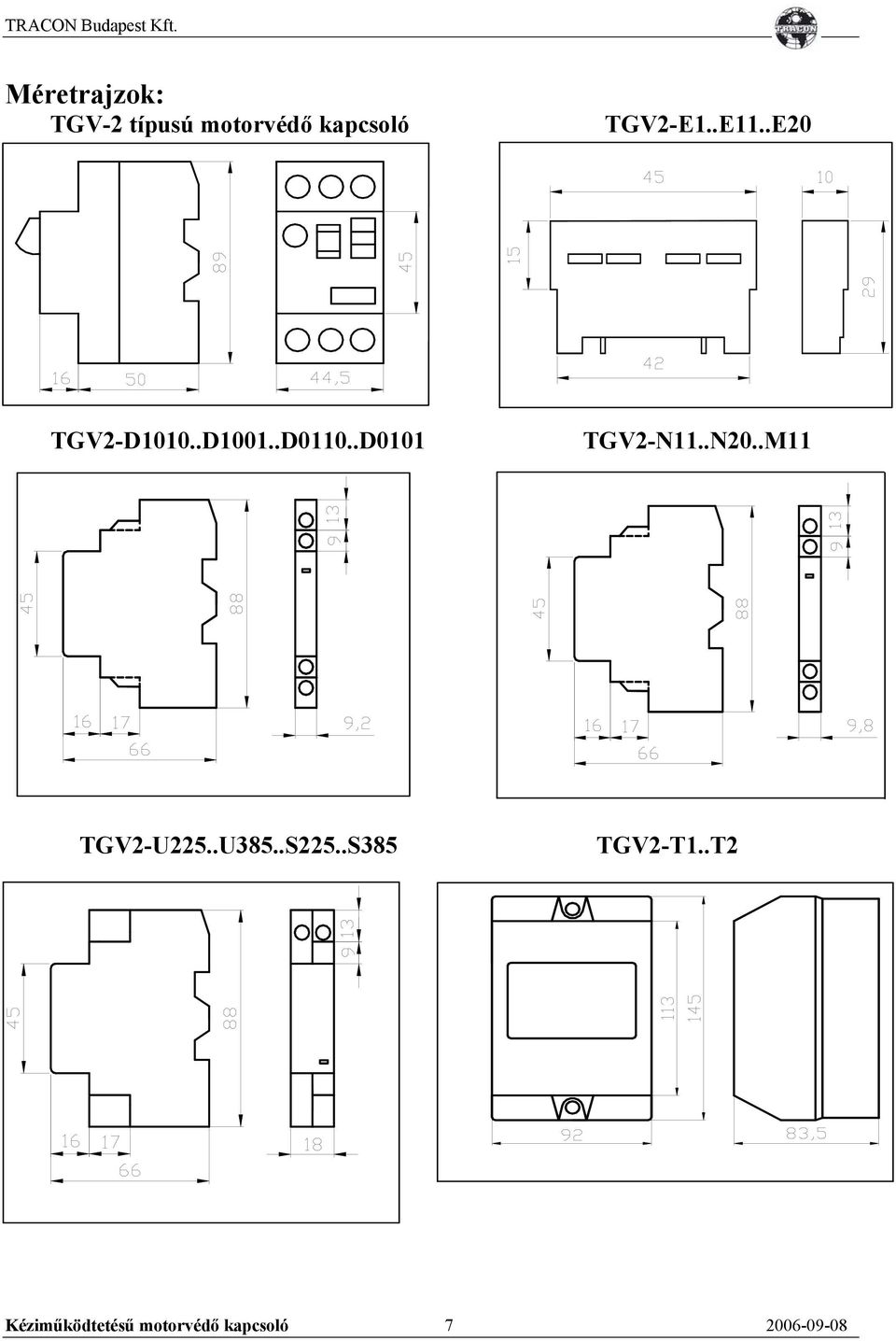

7 Méretrajzok: TGV-2 típusú motorvédő kapcsoló TGV2-E1..E11..E20 TGV2-D1010..D1001..D0110..D0101 TGV2-N11..N20..M11 TGV2-U225..U385..S225..S385 TGV2-T1..T2 Kéziműködtetésű motorvédő kapcsoló

8 TRACON BUDAPEST KFT Dunakeszi Déli Ipari Park, Pallag u. 21. Tel.: (27) Fax: (27)
