Kontaktor és termikus túláramvédelmi relé gyártmánycsalád

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kontaktor és termikus túláramvédelmi relé gyártmánycsalád"

Átírás

1 Kontaktor és termikus túláramvédelmi relé gyártmánycsalád Műszaki ismertető TR1D.. típusjelű kontaktor gyártmánycsalád A kontaktor önállóan, vagy védelemmel kiegészítve villamos motorok, vagy más kisfeszültségű villamos berendezés, megmunkálógép, vagy fogyasztókészülék távvezérelt működtetésére, kapcsolására alkalmas, főként elektromágnes segítségével,villamos úton. Egy olyan gyakori működésre alkalmas mechanikus kapcsolókészülék, amelynek csak egy nyugalmi helyzete van, amelyet nem kézzel működtetnek és amely üzemszerű áramköri viszonyok között képes áramok bekapcsolására, vezetésére és megszakítására, beleértve az üzemi túlterhelési viszonyokat. A kontaktorokat nem tervezik zárlati áramok megszakítására, arra nem alkalmasak. A kontaktorokkal motorokat, megmunkáló-gépeket, fűtőtesteket vagy egyéb nagyobb teljesítményű fogyasztó-berendezéseket kapcsolnak. Névleges áramuk általában A; névleges szigetelési feszültségük V ; kapcsolási teljesítményük kw lehet. Váltakozóáram kapcsolására három, esetleg négypólusú készülékeket készítenek. A kontaktor pólusainak érintkezői általában két megszakítási hellyel rendelkeznek, és az érintkezők egyenes vonalú mozgást végeznek a működtetőmágnes egyenes vonalú mozgásának hatására. Az érintkezők zárását az elektromágnes, a nyitást a mozgó érintkező önsúlya vagy rugóerő végzi. Kontaktor és termikus túláramvédelmi relé

2 A kontaktor a fogyasztók távvezérelt működtetésére szolgál. A távvezérlés főként elektromágnes segítségével villamos úton történik. A váltakozó áramú működtetőmágnesek mindig lemezelt kivitelűek, és ún. rövidrezárógyűrűt is beépítenek a mágnesekbe a zajhatások (zúgás) csökkentése érdekében. Az elektromágneses kontaktorok működtető-tekercseit általában nem a főérintkezőkkel azonos feszültségforrásról működtetik. Az elektromágnessel működtetett kontaktorokat korábban mágneskapcsolónak nevezték. A kontaktor nyugalmi helyzete az elektromágnes kikapcsolt, energiamentes helyzetében van. Ekkor a fogyasztó kapcsolására szolgáló főérintkezőket rugóerő tartja nyitott állapotban. Bekapcsoláskor a működtetőelem a rugóerő ellenében erőhatást fejt ki, és az érintkezőket nyitott helyzetből zárt helyzetbe hozza. Ha a működtetőelem energiaellátása megszűnik, a rugóerő az érintkezőket kikapcsolja, a kontaktor nyugalmi helyzetbe kerül. A készülékek különféle érzékelő elemekkel kiegészítve számos automatizálási feladatra is alkalmassá tehetők. A váltakozó feszültségre tervezett TR1K.. és TR1D.. típusjelű korszerű kontaktorok érintkezőrendszere légmegszakítású, vagyis az ívoltóközeg levegő, és deionlemezes ívoltórendszerrel készülnek. A megszakítási művelet közben kialakuló mágneses tér az ívet a vaslemezből készített lemezek közé húzza, és a lemezek az ívet több részre bontják, feldarabolják. Az alkalmazott lemezek száma a kontaktor üzemi feszültségével arányos. Az így kialakított ívoltórendszer megakadályozza az ívnek az áram nullátmenete utáni újragyulladását. A kontaktorok nyitott kivitelűek, por és egyéb külső hatások ellen nincsenek védve, ezért megfelelő tokozásról, burkolásról kell gondoskodni alkalmazási helyükön. A kontaktorok bekapcsolásakor sűrűn jelentkezik a pattogás (prell) jelensége, vagyis az, hogy az érintkezők záráskor nem kerülnek azonnal nyugalomba, hanem a rugalmas ütközés következtében többször is visszapattannak. A pattogás növeli az érintkezők elhasználódását. A kontaktorokra segédkapcsolókat, vezérlőkapcsolókat is szerelnek, amelyek a jelzéseket vagy a működtetőtekercs vezérlését, esetleg reteszelését végzik. A kontaktorok megfelelő körülmények közötti üzembiztos működésének feltétele, hogy a gyártó által megadott névleges adatok figyelembevételével határozzák meg az alkalmazott készülék típusát. A kontaktor névleges termikus árama az az áram, amelyet tartósan vezetni képes az áramvezető részek káros mértékű túlmelegedése nélkül. Névleges üzemi áramnak azt az egy vagy több áramértéket nevezzük, amelyre a kontaktort tervezték, és amelynél az alkalmazási kategóriának és az üzemmódnak megfelelő körülmények között a névleges üzemi feszültségen a készülék megbízhatóan működik. A készülék alkalmazási kategóriája meghatározza a szándékolt alkalmazást, amelyet az alábbi üzemi feltételek közül egy vagy több jellemez: névleges üzemi áram, névleges termikus áram névleges üzemi feszültség, névleges üzemmód, teljesítménytényező, zárlati működés, egyéb üzemi körülmények (pl. környezeti hőmérséklet). Kontaktor és termikus túláramvédelmi relé

3 A kontaktor megszakító- és bekapcsolóképessége a névleges áramnak az alkalmazási kategória által meghatározott többszöröse. Nem minden esetben célszerű azonban ezeket a határokat kihasználni, mert a kontaktor villamos élettartama, érintkezőinek elhasználódása a megszakított áram nagyságától függ. Az érintkezők elhasználódására jelentős hatással van még a teljesítménytényező értéke is, minél kisebb ennek értéke, azaz minél induktívabb a terhelés jellege, annál kisebb a villamos élettartam is. Az elektromágneses kontaktoroknak a névleges vezérlőfeszültségük %-a között meg kell húzniuk, és megbízhatóan zárniuk kell az érintkezőket. A névleges váltakozó vezérlőfeszültség %-ánál pedig a kontaktoroknak el kell engedniük és teljesen nyitniuk kell az érintkezőket. A TR1D.. típusú gyártmánycsalád megfelel az MSZ EN és MSZ EN szabvány előírásainak és a MEEI által kiadott D0300V0704 jelű Típusvizsgálati Tanúsítvánnyal rendelkezik. Csatlakozókapcsok jelölése A működtető feszültséget az A1 és A2 kapcsokra kell kötni. Általános adatok: Névleges szigetelési feszültség: 1000 V Választható működtető feszültség: 24 V, 48 V, 220/230 V, 400 V; 50 Hz Mechanikai élettartam: 10 6 kapcsolási ciklus Villamos élettartam: 10 6 kapcsolási ciklus Beépítési helyzet: lehetőleg függőleges síkra, a megengedett eltérés ±30 o Környezeti hőmérséklet: -25 o C és +50 o C között A kapcsoló védettségi fokozata: IP 20 Felerősítés módja: 35 mm-es sínre, vagy szerelőlapra csavaros rögzítéssel Kontaktor és termikus túláramvédelmi relé

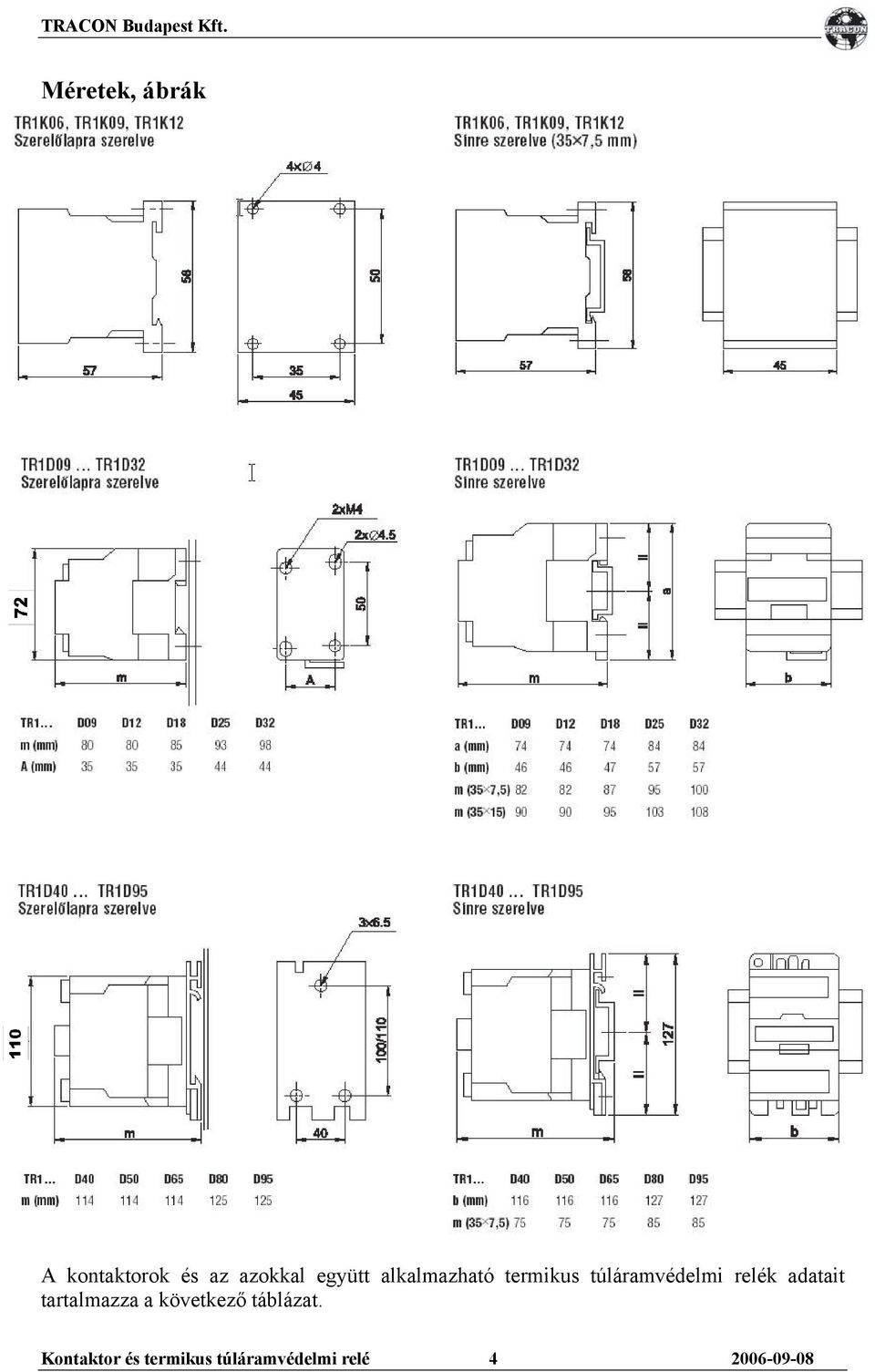

4 Méretek, ábrák A kontaktorok és az azokkal együtt alkalmazható termikus túláramvédelmi relék adatait tartalmazza a következő táblázat. Kontaktor és termikus túláramvédelmi relé

5 Tracon kód magyarázat TR1 K: segédkontaktor D: kontaktor Névleges áram (AC3, A) Segédérintkezők jellege Működtető feszültség* Érintkező + (segédérintkező) Működtető feszültség 4Z 24 V~ TR1K0904B7 TR1K1204B7 4Z 48 V~ TR1K0904E7 TR1K1204E7 4Z 230 V~ TR1K0904 TR1K1204 4Z 400 V~ TR1K0904V7 TR1K1204V7 3Z+(1Z) 24 V~ TR1K0610B7 TR1K0910B7 TR1K1210B7 TR1D0910B7 TR1D1210B7 TR1D1810B7 TR1D2510B7 TR1D3210B7 3Z+(1Z) 48 V~ TR1K0610E7 TR1K0910E7 TR1K1210E7 TR1D0910E7 TR1D1210E7 TR1D1810E7 TR1D2510E7 TR1D3210E7 3Z+(1Z) 230 V~ TR1K0610 TR1K0910 TR1K1210 TR1D0910 TR1D1210 TR1D1810 TR1D2510 TR1D3210 3Z+(1Z) 400 V~ TR1K0610V7 TR1K0910V7 TR1K1210V7 TR1D0910V7 TR1D1210V7 TR1D1810V7 TR1D2510V7 TR1D3210V7 3Z+(1NY) 24 V~ TR1K0601B7 TR1K0901B7 TR1K1201B7 TR1D0901B7 TR1D1201B7 TR1D1801B7 TR1D2501B7 TR1D3201B7 3Z+(1NY) 48 V~ TR1K0601E7 TR1K0901E7 TR1K1201E7 TR1D0901E7 TR1D1201E7 TR1D1801E7 TR1D2501E7 TR1D3201E7 3Z+(1NY) 230 V~ TR1K0601 TR1K0901 TR1K1201 TR1D0901 TR1D1201 TR1D1801 TR1D2501 TR1D3201 3Z+(1NY) 400 V~ TR1K0601V7 TR1K0901V7 TR1K1201V7 TR1D0901V7 TR1D1201V7 TR1D1801V7 TR1D2501V7 TR1D3201V7 3Z+(1Z+1NY) 24 V~ TR1D4011B7 TR1D5011B7 TR1D6511B7 TR1D8011B7 TR1D9511B7 3Z+(1Z+1NY) 48 V~ TR1D4011E7 TR1D5011E7 TR1D6511E7 TR1D8011E7 TR1D9511E7 3Z+(1Z+1NY) 230 V~ TR1D4011 TR1D5011 TR1D6511 TR1D8011 TR1D9511 3Z+(1Z+1NY) 400 V~ TR1D4011V7 TR1D5011V7 TR1D6511V7 TR1D8011V7 TR1D9511V7 (2Z+2NY) 24 V~ TR1K0908B7 (2Z+2NY) 48 V~ TR1K0908E7 (2Z+2NY) 230 V~ TR1K0908 (2Z+2NY) 400 V~ TR1K0908V7 AC3 I e max. (A) AC1 I e max. (A) /230 V P e (kw) /400 V P e (kw) V P e (kw) V P e (kw) /690 V P e (kw) V P e (kw) Teljesítményfelvétel 30 VA (meghúzás); 4.5 VA (tartás) 60 VA (meghúzás); 7 VA (tartás) 90 VA (meghúzás); 7.5 VA (tartás) 200 VA (meghúzás); 20 VA (tartás) Kapcsolási gyakoriság Max kapcsolás/óra Max kapcsolás/óra Max kapcsolás/óra Max kapcsolás/óra Vezeték keresztmetszet(mm 2 ) * A 230 V~ működtetőfeszültség nincs külön jelölve.

6 Tartozékok Segédérintkező egységek A segédérintkező olyan mechanikus kapcsolókészülék, amely más kapcsoló-vagy vezérlőkészülékek működésének vezérlésére alkalmas, beleértve a kontaktor állapotának jelzését és villamos reteszelését is. Műszaki adatok Névleges üzemi feszültség: 660 V Névleges szigetelési feszültség: 690 V Névleges termikus áram: 10 A Rövidzárlati védőeszköz: Olvadóbiztosító gg 10 A Védettségi fokozat: IP 20 Beköthető vezeték: 1 1,0 mm ,5 mm 2 Környezeti hőmérséklet: -25 C C Mechanikai élettartam: kapcsolási ciklus Villamos élettartam (AC15): max kapcsolási ciklus/óra Élettartam a kapcsolható teljesítmény függvényében Névleges üzemi feszültség Kapcsolási 24 V 48 V 110/127 V 220/230 V 380/400 V 440 V 600 V ciklus VA 300 VA 400 VA 480 VA 500 VA 500 VA 500 VA 3x VA 170 VA 250 VA 290 VA 320 VA 320 VA 320 VA VA 65 VA 90 VA 120 VA 130 VA 130 VA 130 VA TR6 Homlokoldali segédérintkezők TR1D kontaktorokhoz TR8 Oldalsó segédérintkező egységek TR1D09..TR1D65 kontaktorokhoz TR5 Homlokoldali segédérintkezők TR1K kontaktorokhoz TR5KN20 TR5KN02 TR5KN11 TR5KN40 TR5KN31 TR5KN22 TR5KN13 TR5KN04 Kontaktor és termikus túláramvédelmi relé

7 TR7 Időzítő egységek TR1D kontaktorokhoz TR2HD termikus túláramvédelmi relé (hőrelé) gyártmánycsalád A termikus túláramvédelmi reléket (vagy hőreléket) villamos gépekben és berendezésekben alkalmazott villamos motorok túlterhelésből fakadó túláramainak káros hatásaitól való védelmére használják. Ezek a készülékek az alkalmazott ikerfémes érzékelőelem (bimetall) következtében a lehető legpontosabban követik a motorokban lezajló melegedési folyamatokat. Mivel a motor tekercseinek túlmelegedése a szigetelések megfelelő állapotát rontja és élettartamát csökkenti, szükséges a névlegesnél nagyobb áramok fellépése esetén a védelem mielőbbi működése, a motor tápfeszültségének lekapcsolása. A védő-relé működése ún. inverz jellegű, azaz minél nagyobb a motor áramkörében folyó áram, annál rövidebb idő alatt következik be a lekapcsolás. A leggyakrabban használt motorok védelmére alkalmazható beállítási tartományú túláramvédelmi relék meghatározásához nyújt segítséget a mellékelt Kiválasztási táblázat, amely egyúttal a készülékek jelenleg forgalmazott választékát és a védő-reléhez illeszkedő kontaktor típusát is tartalmazza. A TR2HD kódjelű termikus túláramvédelmi relék szigetelőanyag házba vannak szerelve. A védőrelék 1L1; 3L2 és 5L3 jelű csatlakozókapcsai kör keresztmetszetű réz csapok, amelyeket rendre a kontaktor 2T1; 4T2 és 6T3 jelű csatlakozókapcsaihoz kell csatlakoztatni. A relé házán található illesztő-idom a biztonságos rögzítést és a csatlakozókapcsok mechanikai tehermentesítését szolgálja. A relé házán a csapok felett látható tájékoztató ábra szerint kell a csapokat a különböző kontaktoroknak megfelelő helyzetbe - kézzel - beállítani. A készülék fő- és relé áramköreinek bekötésére csavaros csatlakozókapcsok szolgálnak, amelyek a véletlen érintés elleni védelem szempontjából az IP 20 jelű védettségi fokozatnak megfelelően (ujjal történő véletlen érintés ellen védett) vannak kialakítva. A hőrelé beállítását a homlokoldalon lévő - szükség esetén ólomzárolható - átlátszó takarólemez alatt elhelyezett beállító gombbal lehet végrehajtani. Ugyanitt helyezkedik el a relé-áramkör megfelelő működésének ellenőrzésére szolgáló TEST nyomógomb, valamint a relé kézi- vagy automatikus visszaállításának kiválasztására szolgáló beállító szerv. A relé kikapcsolására használható vörös színű STOP gomb a fedélen kívül található. A termikus túláramvédelmi relé egy nyitó (NC), és egy ettől villamosan független záró (NO) érintkezővel, továbbá a kioldott állapot jelzésére szolgáló optikai állásjelzővel is el van látva. Kontaktor és termikus túláramvédelmi relé

8 TR2HD13 TR2HD33 Típusválaszték: Tracon kód Beállítási tartomány (A) TR2HD1304 0,4 0,63 TR2HD1305 0,63 1 TR2HD ,6 TR2HD1307 1,6 2,5 TR2HD1308 2,5 4 TR2HD TR2HD1312 5,5 8 TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD TR2HD33 VONATKOZÓ SZABVÁNY MSZ EN MSZ EN Műszaki adatok: Védettségi fokozat (IEC 529 szerint) : IP 20 Környezeti hőmérséklet normál működés: C raktározás: C Csatlakoztatható kontaktor: TR1D Szerelési helyzet: tetszőleges A főáramút villamos adatai : TR2HD13.. TR2HD33.. Névleges szigetelési feszültség (V): Névleges lökőfeszültség állóság(kv) : 6 6 Névleges üzemi frekvencia (Hz): Kioldási osztály: Beállítási tartomány (A): 0,4 25,0 23,0.93,0 Beköthető vezeték méretek: (mm²) Merev vezeték: 1 6 mm² 4 35 mm² Hajlékony vezeték: 1, mm² 4 35 mm² Hajlékony vezeték érvéghüvellyel: 1 4 mm² 4 35 mm² Kontaktor és termikus túláramvédelmi relé

9 A relé érintkezők villamos adatai: Névleges szigetelési feszültség: 660 V Névleges lökőfeszültség állóság: 6 kv Névleges üzemi frekvencia: Hz Névleges termikus áram: 6 A Alkalmazási csoport: AC 15(EN szerint) Névleges üzemi feszültség : 24 V 48 V 110 V 230 V 400 V Névleges kapcsolható üzemi teljesítmény: 100 VA 200 VA 400 VA 600 VA 600 VA Beköthető vezeték méretek (mm²): 1 1 mm² 2 2,5 mm²merev vagy hajlékony réz Leoldási görbe: 1: 3 fázisú terhelés, hideg állapotból indulva 2: 2 fázisú terhelés, hideg állapotból indulva 3: 3 fázisú terhelés, hosszú időn keresztül tartó folyamatos terhelés esetén (meleg állapot) Méretrajzok a b c m a b c m TR1-D09..D TR1-D ,4 4,5 119 TR1-D ,7 108 TR1-D ,4 4,5 119 TR1-D ,1 109 TR1-D ,4 4,5 119 TR1-D80 115,5 76,9 9,5 124 TR1-D95 115,5 76,9 9,5 124 Kontaktor és termikus túláramvédelmi relé

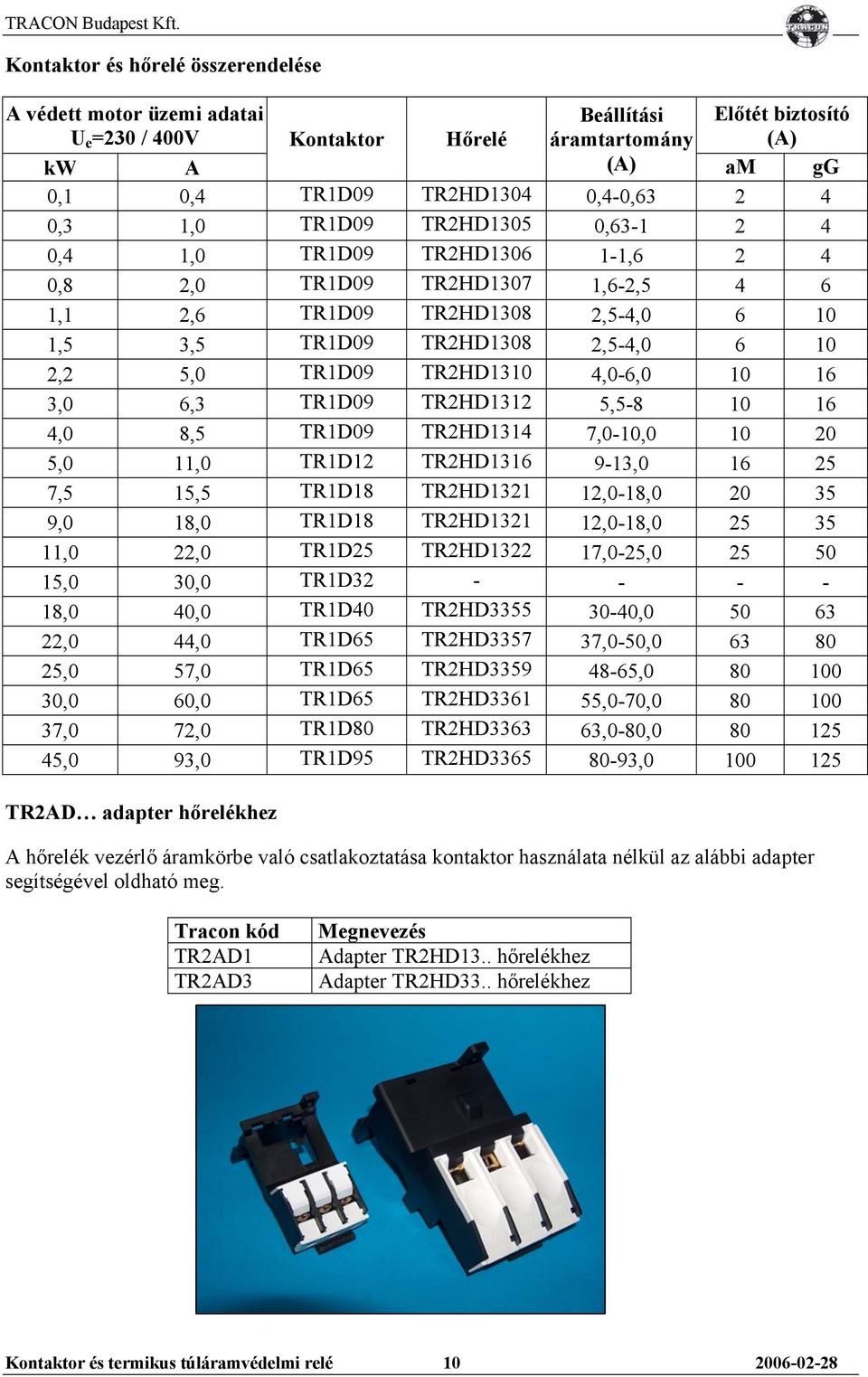

10 Kontaktor és hőrelé összerendelése A védett motor üzemi adatai U e =230 / 400V kw A Kontaktor Hőrelé Beállítási áramtartomány Előtét biztosító (A) (A) am gg 0,1 0,4 TR1D09 TR2HD1304 0,4-0, ,3 1,0 TR1D09 TR2HD1305 0, ,4 1,0 TR1D09 TR2HD , ,8 2,0 TR1D09 TR2HD1307 1,6-2, ,1 2,6 TR1D09 TR2HD1308 2,5-4, ,5 3,5 TR1D09 TR2HD1308 2,5-4, ,2 5,0 TR1D09 TR2HD1310 4,0-6, ,0 6,3 TR1D09 TR2HD1312 5, ,0 8,5 TR1D09 TR2HD1314 7,0-10, ,0 11,0 TR1D12 TR2HD , ,5 15,5 TR1D18 TR2HD ,0-18, ,0 18,0 TR1D18 TR2HD ,0-18, ,0 22,0 TR1D25 TR2HD ,0-25, ,0 30,0 TR1D ,0 40,0 TR1D40 TR2HD , ,0 44,0 TR1D65 TR2HD ,0-50, ,0 57,0 TR1D65 TR2HD , ,0 60,0 TR1D65 TR2HD ,0-70, ,0 72,0 TR1D80 TR2HD ,0-80, ,0 93,0 TR1D95 TR2HD , TR2AD adapter hőrelékhez A hőrelék vezérlő áramkörbe való csatlakoztatása kontaktor használata nélkül az alábbi adapter segítségével oldható meg. Tracon kód TR2AD1 TR2AD3 Megnevezés Adapter TR2HD13.. hőrelékhez Adapter TR2HD33.. hőrelékhez Kontaktor és termikus túláramvédelmi relé

11 A TR2HD típusú hőrelék speciális funkcióinak beállítása 1. Ábra: A relé beállítása (A számok jelentését ld. a szövegben) Emelje fel az 1 átlátszó takarólemezt, hogy hozzáférjen a 2 árambeállító tárcsához. A védeni kívánt motor névleges üzemi áramának értékét kell a tárcsa melletti nyílra állítani. 1. Ábra 2. Ábra: A "kézi-automatikus" üzemmód kiválasztása 2. Ábra Az átlátszó takarólemez felemelése után a visszaállítási működtetés módja kiválasztható a 4 kék gomb elforgatásával. - fordítsa balra a kézi visszaállítási helyzethez - nyomja be és fordítsa jobbra az automatikus visszaállítási helyzethez Az állító gomb ekkor automatikus helyzetben marad és csak balra lehet forgatni (visszatérés a kézi működtetésre). A relé kézi visszaállítása a kék gomb megnyomásával lehetséges. 3. Ábra: STOP funkció STOP A relé kikapcsolása a piros 5 STOP gomb megnyomásával lehetséges. Megnyomva a STOP gombot: - a 95, 96 számú nyitó (N/C) érintkezők között megszűnik, a 97 és 98 számú záró (N/O) érintkezők között létrejön a kapcsolat. 3. Ábra 4. Ábra: "Ellenőrzés" funkció Az "ellenőrzés" funkció működtethető a piros 6 TEST gomb csavarhúzóval való megnyomásával. A TEST gomb megnyomása kiváltja a relé működését, és a benyomva tartás időtartamáig - aktiválódik mindkét (záró és nyitó) érintkező, - aktiválja a 7 optikai kioldás jelzőt ELLENŐRZÉS KIOLDÁS JELZŐ 4.Ábra Kontaktor és termikus túláramvédelmi relé

12 Motorindító kombináció A TR1D.. típusú kontaktorok, segédérintkezők, időzítő és hőrelé felhasználásával különböző kombinációk alakíthatóak ki, így pl. a csillag-háromszög automata motorkapcsoló, ill. motorindító. Az rövid ismertető tervezési segédletet nyújt a szükséges elemek összerendeléséhez, kapcsolási rajzuk, huzalozásuk, bekötésük kialakításához. A Y-Δ motorindító 3 kontaktorból, 2 segédérintkezőből, 1 időzítőegységből és 1 hőreléből áll. Csillag-delta indítás: A csillag-delta indítás az egyik leggyakrabban használt indítóegység. Bekapcsoláskor a motor csillagban indul. A motor ezáltal a normál üzemi feszültség 1/ 3- át kapja meg (pl. 400 V üzemi feszültségnél csillag-kapcsolásnál minden tekercsen 230 V található). Tehát az indulási áram a direkt indulásnál fellépő áram 1/3-a, kb. a névleges áram 2,5- szerese. A motor forgatónyomatéka is a névleges nyomaték 1/3-a. Delta üzemmódban a motor rendelkezésére áll a teljes forgatónyomaték. Kapcsolási rajz: L1 L2 L3 L1 HŐRELÉ NC érintkező 0 K1 K3 K2 I K1 K1 K2 KT U1 V1 W1 PE V2 W2 U2 K3 K2 M 3 ~ Főáramkör kapcsolási rajza A működés leírása: N KT IDŐZÍTŐ A1 A1 A1 K1 K2 K3 A2 A2 A2 t H Y Vezérlőáramkör kapcsolási rajza Az I nyomógomb működteti a K2-es kontaktort. Amikor behúz, a segédérintkezője feszültséget ad K1- nek. K1 is behúz és a motort csillagba kapcsolja. A K1 hálózati kontaktor tartalmaz egy időrelét. A beállított időt elérve K2 elenged és K3 behúz és a motorra kapcsolja a teljes hálózati feszültséget. Kontaktorok, hőrelék, időzítő, segédérintkezők összerendelési példái: Megnevezés CSDM-1 CSDM-2 CSDM-3 Kontaktor 3 db TR1D db TR1D db TR1D db TR1D3210 Hőrelé TR2HD1314 TR2HD1321 TR2HD3353 Időzítő TR7-DT2 TR7-DT2 TR7-DT2 Segédérintkező TR8-DN11 TR8-DN11 TR8-DN11 Kontaktor és termikus túláramvédelmi relé

13 TRACON BUDAPEST KFT Dunakeszi Déli Ipari Park, Pallag u. 21. Tel.: (27) Fax: (27)
