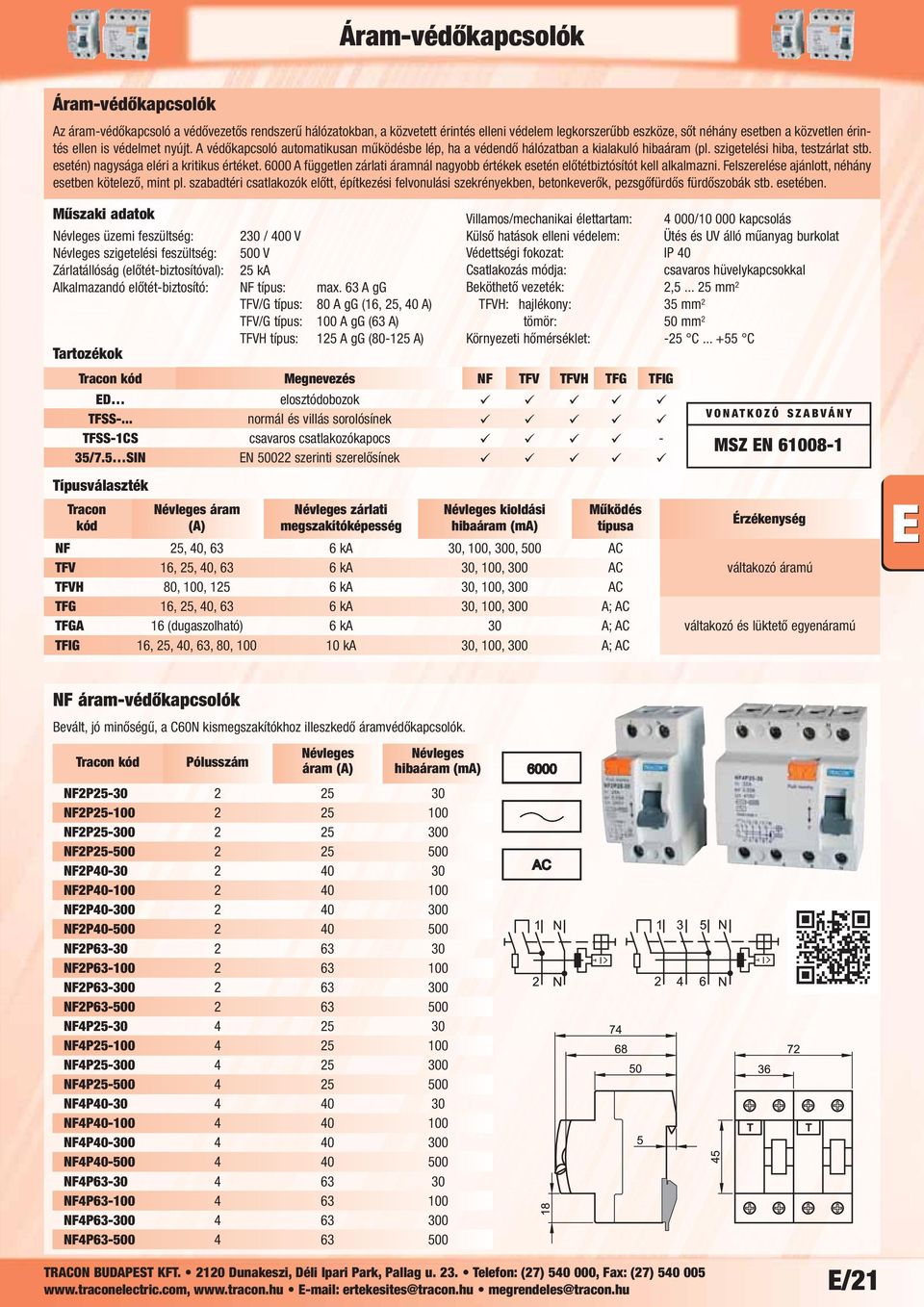

1 Áram-védőkapcsolók Az áram-védőkapcsoló a védővezetős rendszerű hálózatokban, a közvetett érintés elleni védelem legkorszerűbb eszköze, sőt néhány esetben a köz vet len érintés ellen is védelmet nyújt. A védőkapcsoló automatikusan működésbe lép, ha a védendő hálózatban a kialakuló hibaáram (pl. szigetelési hiba, testzárlat stb. esetén) nagysága eléri a kritikus értéket A független zárlati áramnál nagyobb értékek esetén előtétbiztósítót kell alkalmazni. Felszerelése ajánlott, néhány esetben kötelező, mint pl. szabadtéri csatlakozók előtt, építkezési felvonulási szekrényekben, betonkeverők, pezsgőfürdős fürdőszobák stb. esetében. Műszaki adatok üzemi feszültség: 230 / 400 V szigetelési feszültség: 500 V Zárlatállóság (előtét-biztosítóval): 25 ka Alkalmazandó előtét-biztosító: F típus: max. 63 A gg TFV/G típus: 80 A gg (16, 25, 40 A) TFV/G típus: 100 A gg (63 A) TFVH típus: 125 A gg ( A) Tartozékok Villamos/mechanikai élettartam: 4 000/ kapcsolás Külső hatások elleni védelem: Ütés és UV álló műanyag burkolat Védettségi fokozat: IP 40 Csatlakozás módja: csavaros hüvelykapcsokkal Beköthető vezeték: 2, mm 2 TFVH: hajlékony: 35 mm 2 tömör: 50 mm 2 Környezeti hőmérséklet: -25 C C Megnevezés F TFV TFVH TFG TFIG ED elosztódobozok TFSS-... normál és villás sorolósínek TFSS-1CS csavaros csatlakozókapocs - 35/7.5 SI E szerinti szerelősínek Típusválaszték Tracon áram zárlati kioldási Működés kód (A) megszakítóképesség típusa Érzékenység F 25, 40, 63 6 ka 30, 100, 300, 500 AC TFV 16, 25, 40, 63 6 ka 30, 100, 300 AC váltakozó áramú TFVH 80, 100, ka 30, 100, 300 AC TFG 16, 25, 40, 63 6 ka 30, 100, 300 A; AC TFGA 16 (dugaszolható) 6 ka 30 A; AC váltakozó és lüktető egyenáramú TFIG 16, 25, 40, 63, 80, ka 30, 100, 300 A; AC F áram-védőkapcsolók Bevált, jó minőségű, a C60 kismegszakítókhoz illeszkedő áramvédőkapcsolók. F2P F2P F2P F2P F2P F2P F2P F2P F2P F2P F2P F2P F4P F4P F4P F4P F4P F4P F4P F4P F4P F4P F4P F4P TRACO BUDAPEST KFT Dunakeszi, Déli Ipari Park, Pallag u. 23. Telefon: (27) , Fax: (27) E/21

2 TFG áram-védőkapcsolók Új konstrukciójú, TDZ, TDS és TDA kismegszakítókhoz illeszkedő áramvédőkap cso lók váltakozó és lüktető egyenáramú érzékenységgel. ET-SEMKO CERTIFICATE O TFG IECEE- CB CERTIFICATE O. C-2734 TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFGA áramvédőkapcsolós adapter A TFGA típusú áram-védőkapcsolós adapter a védővezetős rendszerű hálózatokban, a közvetett érintés elleni védelem egyik legkorszerűbb eszköze, sőt néhány esetben a közvetlen érintés ellen is védelmet nyújt. A védőkapcsoló automatikusan működésbe lép, ha a védendő hálózatban a kialakuló hibaáram nagysága eléri a kritikus értéket. Hordozható kiviteléből következően használható minden olyan hálózatnál, ami nem rendelkezik beépített áram-védőkapcsolós védelemmel. A készüléket a RESET gomb megnyomásával tudjuk bekapcsolni. Az első használat előtt ellenőrizni kell a készüléket a TEST gomb segítségével, melynek hatására az adapternek le kell kapcsolnia az aljzatot a hálózatról. Állandó használat esetén a készüléket havonta legalább egyszer ellenőrizni kell a TEST gomb segítségével. Az adapter csatlakoztatását követően a védeni kívánt hálózatot (készüléket) csatlakoztatni kell a készülék aljzatába. Műszaki adatok Tápfeszültség: áram: terhelés: Kioldó hibaáram: ekapcsolási idő: 230 V AC 50 Hz 16 A 3600 W 30 ma < 30 ms Védőérintkező Típus Védettség TFGA-1 oldalsó normál IP 40 TFGA-4 oldalsó csapófedeles IP 44 TFGA-1F csapos normál IP 40 TFGA-4F csapos csapófedeles IP 44 ET-SEMKO CERTIFICATE O MSZ HD 639 S1 TÜV MEEI TEST DOCUMETATIO M E/22 TRACO BUDAPEST KFT Dunakeszi, Déli Ipari Park, Pallag u. 23. Telefon: (27) , Fax: (27)

3 TFV áram-védőkapcsolók Új konstrukciójú, a TDZ, a TDS és a TDA kismegszakítókhoz illeszkedő áram védő kapcso lók. TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TÜV MEEI TEST DOCUMETATIO IECEE-CB CERTIFICATE O. CCA CERTIFICATE O. D0461V092 HU-328, C 872 CCA/HU0212/A1 TFVH nagyáramú áram-védőkapcsolók A KMH nagyáramú kismegszakítókhoz illeszkedő áramvédőkapcsolók. TFVH TFVH TFVH TFVH TFVH TFVH TFVH TFVH TFVH TÜV MEEI TEST DOCUMETATIO M TRACO BUDAPEST KFT Dunakeszi, Déli Ipari Park, Pallag u. 23. Telefon: (27) , Fax: (27) E/23

4 Áram-védőkapcsoló, motoros automata visszakapcsoló készülékkel Általános leírás A készülék az esetlegesen fellépő magas hibaáram vagy légköri jelenség túlárama által kioldott eszköz visszakapcsolásához használható az áramkörben folyó szinuszos vagy lüktető egyenáramú hibaáramok megfelelő szintre való lecsökkenése után. A termék használata olyan, állandó felügyeletű kezelőszemélyzet nélkül működő berendezéseknél javasolt, ahol a védőkészülék kikapcsolása hosszú idejű leállást okoz a kezelőszemélyzet lassú helyszínre érkezése miatt (telekommunikációs állomások, jelzőlámpa vezérlések, távoli kapcsoló-berendezések). A kioldást okozó hibajelenség gyakran hamar elmúlik és ilyenkor a leállás indokolatlan és komoly veszteségeket okoz. Működési jellemzők A visszakapcsoló beszerelése és beállítása könnyen elvégezhető, a működéshez elég oldalra elhúzni a tolókapcsolót az előlapon az önműködő állapot kiválasztásához. Amennyiben a készülék a beállított visszakapcsolások (1-8) során sem tudja az áram-védőkapcsolót működésbe hozni, akkor kikapcsolt állapotban marad. A hibamentes hálózati állapot visszaállása után az áram-védőkapcsoló manuálisan is visszakapcsolható. Karbantartás esetén a kezelőnek a visszakapcsoló előlapján lévő tolókapcsolót OFF (KI) állásba kell állítania lekapcsolás előtt, különben a készülék automatikusan visszakapcsol! Különleges igény esetén lakatolható változat is rendelhető a nem kívánt visszakapcsolás megakadályozása érdekében. Műszaki adatok Áramvédő kapcsoló Motoros automata visszakapcsoló áram 25 A, 40 A, 63 A, 80 A hibaáram 30 ma, 100 ma, 300 ma zárlati megszakítóképesség 10 ka feszültség 240 / 415 V ~ V ~ Üresjárási áramfelvétel 1,5 VA Állítható visszakapcsolások száma 1, 2, 4, 6, 8 Kioldási idő / Kikapcsolási idő 0,1 s 1 s Bekapcsolási idő 2 s Állítható visszakapcsolás-késleltetési idő s ED-es működés-visszajelző Zöld: BE (üzem), Piros: KI (reteszelt), Villogó piros: a kioldó visszakapcsolás alatt Manuális ki-bekapcsolás Kezelőkarral tolókapcsolóval Villamos élettartam kapcsolás Mechanikai élettartam kapcsolás A segédérintkező terhelhetősége 250 V AC, 5 A Távműködtető bemenet C / O / CO Környezeti hőmérséklet -25 C C -25 C C Védettségi fokozat Ház: IP 40, Csatlakozók: IP 20 Ház: IP 40, Csatlakozók: IP 20 Beköthető vezeték-keresztmetszet Max. 25 mm² Max. 1,5 mm² 2-pólusú kiviteli változatok / Kioldó hibaáram IΔn= 30 ma IΔn= 100 ma IΔn= 300 ma áram I th (A) TFIG TFIG TFIG TFIG TFIG TFIG TFIG * TFIG * TFIG TFIG TFIG TFIG TFIG TFIG TFIG * raktáron, egyéb változatok külön rendelésre 4 hét szállítási határidővel 4-pólusú kiviteli változatok / Kioldó hibaáram IΔn= 30 ma IΔn= 100 ma IΔn= 300 ma áram I th (A) TFIG TFIG TFIG TFIG TFIG TFIG TFIG TFIG * TFIG TFIG TFIG TFIG * 63 TFIG TFIG TFIG IECEE-CB CERTIFICATE O. SEMKO CERTIFICATE O. MSZ E SE SH V1 E/24 TRACO BUDAPEST KFT Dunakeszi, Déli Ipari Park, Pallag u. 23. Telefon: (27) , Fax: (27)

5 A készülék kezelőszervei A készülékkombináció motoros visszakapcsoló egységének kezelő és beállító szervei a domború fedél jobb oldalán találhatóak. Ezek a következők: A potenciál-független segédérintkezők, valamint a távműködtetés csatlakozó kapcsai az automatikán egy sorban helyezkednek el. Ezek bekötése a következő: C nyitó segédérintkező O záró segédérintkező kikapcsoló működtetéshez szükséges O nyomógomb bekötése bekapcsoló működtetéshez szükséges O nyomógomb bekötése A Reset Counter jelölésű nyomógombbal a digitális kioldás-számláló törlése és a normál működési állapot visszaállítása hajtható végre. A Power feliratú változó fényű ED-kijelző a kombináció üzemállapotáról tájékoztat a következők szerint: - Zöld: normál üzemállapot; - Vörös: reteszelt állapot; - Villogó vörös: visszakapcsolási művelet folyamatban. A következő sor bal oldalán található beállító gomb segítségével az egy sorozatban elvégzendő visszakapcsolási kísérletek száma (1; 2; 4; 6 vagy 8) választható meg. A jobb oldali beállító gombbal a visszakapcsolási kísérletek közötti szünetidő (10; 30; 60; 120 vagy 180 sec) állítható be. Ezek alatt helyezkedik el a digitális kijelzésű kioldásszámláló., ill. ez alatt az automatika tápfeszültségének és jelű csatlakozó kapcsai. TOÓKAPCSOÓ IECEE-CB CERTIFICATE O. SEMKO CERTIFICATE O. MSZ E SE SH V1 A készülék csatlakoztatásáról szükséges tudnivalók A védendő fogyasztó berendezés főáramkörét az áram-védőkapcsoló egységhez a szokásos módon kell csatlakoztatni. A motoros visszakapcsoló egység táplálására szolgáló 230V, 50Hz értékű feszültséget az egység és betűkkel jelölt kapcsához polaritás-helyesen kell csatlakoztatni. A működtető feszültség a főáramkörnek a áram-védőkapcsoló egység hálózat felöli csatlakozókapcsaiból, vagy egy független táppontból is nyerhető. Használat és biztonság cuit ker Supply Remote alarm O OCKED COSE OPE COMMO A megfelelő névleges feszültséggel táplálja a készüléket! A készülék beépítése előtt a feszültség-bemeneteket le kell kapcsolni! Mindig használjon megfelelő feszültségmérő készüléket a feszültségmentes állapot ellenőrzésére! A készülék szerelését csak szakember végezheti a mindenkori létesítési előírások betartása mellett! I OUT To oad 230 V AC TRACO BUDAPEST KFT Dunakeszi, Déli Ipari Park, Pallag u. 23. Telefon: (27) , Fax: (27) E/25
