1 Kézi- és villamos működtető mechanizmusok (hajtások) a KM-típusú kompakt megszakítókhoz Műszaki ismertető TRCON udapest Kft. KM-típusú megszakító-sorozata által nyújtott műszaki szolgáltatások körét bővítik a különféle kézi- és villamos működtető mechanizmusok. Ezen alkalmazások kényelmesebbé teszik a megszakítók működtetését, lehetőség nyílik szekrényen kívüli működtetésre és távvezérlésre. Ezek a kiegészítő készülékek minden megszakítóméretnagysághoz alkalmazhatók, amelyek opcionálisan rendelhetők. Kézi működtető mechanizmusok KM..-HM típusú kézi működtető mechanizmus a KM..-típusú kompakt megszakítók nyitható ajtón keresztüli hajtására szolgál. kézi hajtás a megszakítóra szerelt működtetőrészből, a hajtástengelyből és az ajtóra szerelendő fogantyúból áll, amely jelzi a megszakító KI- és E helyzetét. hajtástengely hossza egységesen 150 mm. működtetőkar a megszakító KI és E helyzetében is lakatolható. megszakító E helyzetében az ajtón kívüli kar mechanikusan reteszelve van, ezért az ajtót nem lehet kinyitni. retesz feloldásával a működtetőkar oldalán található kisméretű süllyesztett gomb benyomása után a megszakító E helyzetében is nyitható az ajtó. megszakító KI és E helyzetétől függetlenül az ajtó bármikor csukható. Felszereléskor ügyelni kell a megszakító, a hajtástengely, és az ajtón lévő furatok egytengelyűségére. KM3 és a KM4 méretnagyságú megszakítókhoz a KM4-HM típusú működtető mechanizmust kell alkalmazni. Kézi és villamos hajtások

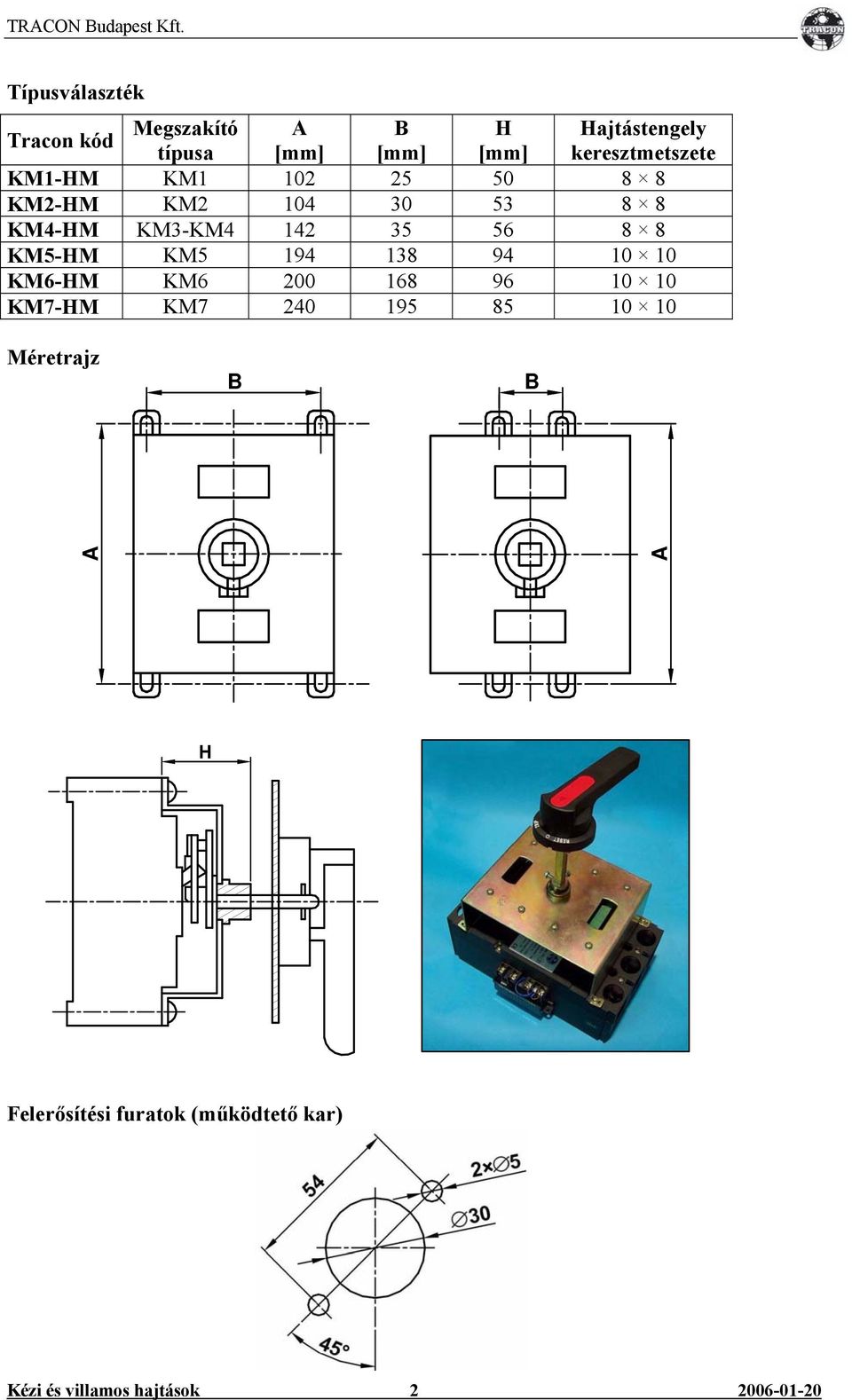

2 Típusválaszték Tracon kód Megszakító H Hajtástengely típusa [mm] [mm] [mm] keresztmetszete KM1-HM KM KM2-HM KM KM4-HM KM3-KM KM5-HM KM KM6-HM KM KM7-HM KM Méretrajz Felerősítési furatok (működtető kar) Kézi és villamos hajtások

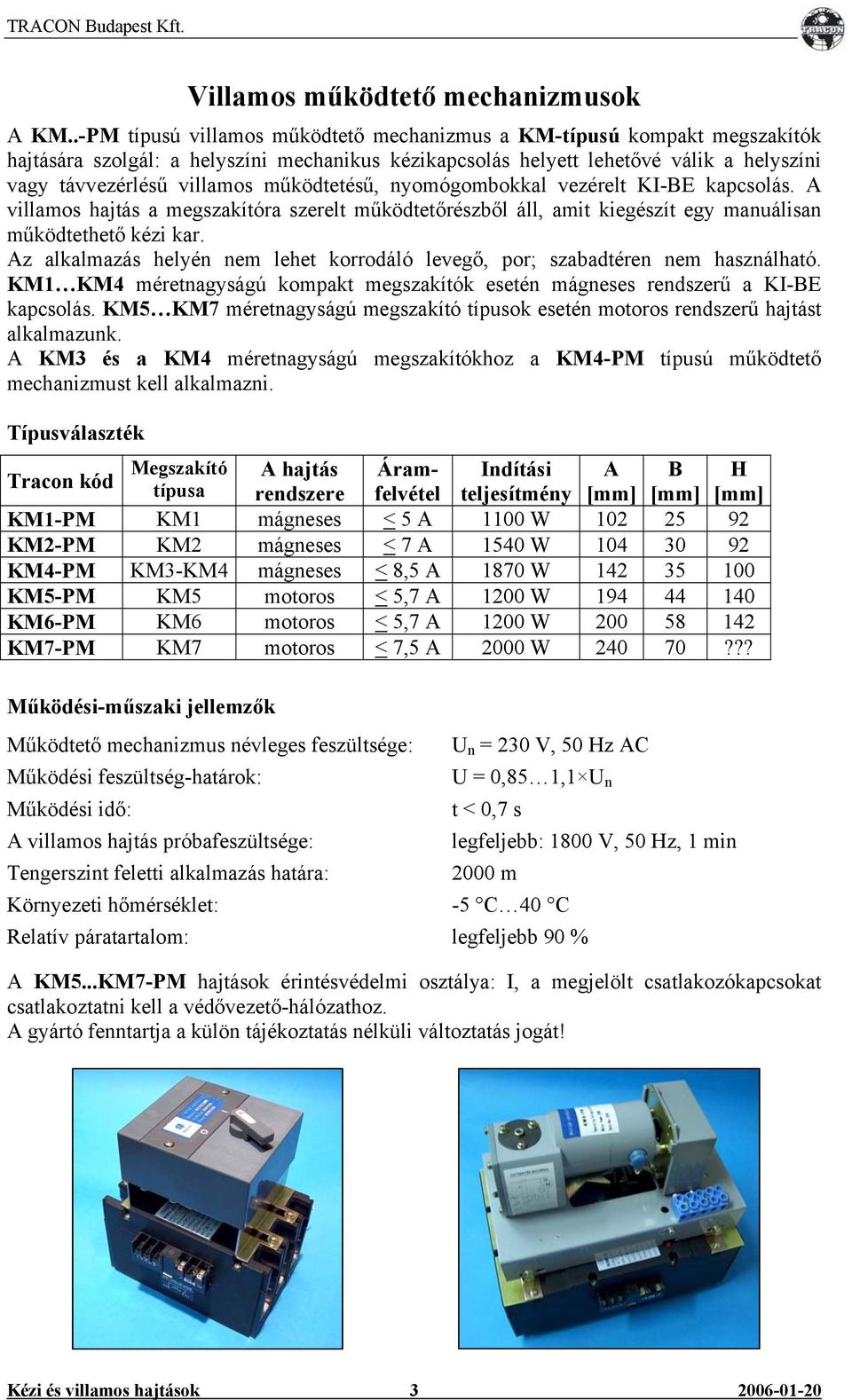

3 Villamos működtető mechanizmusok KM..-PM típusú villamos működtető mechanizmus a KM-típusú kompakt megszakítók hajtására szolgál: a helyszíni mechanikus kézikapcsolás helyett lehetővé válik a helyszíni vagy távvezérlésű villamos működtetésű, nyomógombokkal vezérelt KI-E kapcsolás. villamos hajtás a megszakítóra szerelt működtetőrészből áll, amit kiegészít egy manuálisan működtethető kézi kar. z alkalmazás helyén nem lehet korrodáló levegő, por; szabadtéren nem használható. KM1 KM4 méretnagyságú kompakt megszakítók esetén mágneses rendszerű a KI-E kapcsolás. KM5 KM7 méretnagyságú megszakító típusok esetén motoros rendszerű hajtást alkalmazunk. KM3 és a KM4 méretnagyságú megszakítókhoz a KM4-PM típusú működtető mechanizmust kell alkalmazni. Típusválaszték Tracon kód Megszakító hajtás Áramfelvétel teljesítmény [mm] [mm] [mm] Indítási H típusa rendszere KM1-PM KM1 mágneses < W KM2-PM KM2 mágneses < W KM4-PM KM3-KM4 mágneses < 8, W KM5-PM KM5 motoros < 5, W KM6-PM KM6 motoros < 5, W KM7-PM KM7 motoros < 7, W ??? Működési-műszaki jellemzők Működtető mechanizmus névleges feszültsége: U n = 230 V, 50 Hz C Működési feszültség-határok: U = 0,85 1,1 U n Működési idő: t < 0,7 s villamos hajtás próbafeszültsége: legfeljebb: 1800 V, 50 Hz, 1 min Tengerszint feletti alkalmazás határa: 2000 m Környezeti hőmérséklet: -5 C 40 C Relatív páratartalom: legfeljebb 90 % KM5...KM7-PM hajtások érintésvédelmi osztálya: I, a megjelölt csatlakozókapcsokat csatlakoztatni kell a védővezető-hálózathoz. gyártó fenntartja a külön tájékoztatás nélküli változtatás jogát! Kézi és villamos hajtások

4 Méretrajz H H Felszerelés és használat Felszerelés előtt ellenőrizni kell, hogy a hajtás típusa megfelel-e az alkalmazás helyén előírt követelményeknek, pl. méretnagyság, műszaki jellemzők, áram, feszültség, áramnem, tartozékok stb. mikor az 1. ábra szerinti hajtást alkalmazzuk, a megszakító szigetelő anyagú fogantyúját át kell fúrni 2. ábra szerint. kézi működtető fogantyút csavarral rögzíteni kell a szigetelő anyagú fogantyúhoz. kézi működtetőkart a megszakító bal oldalára kell szerelni. KM1...KM4-PM méretnagyságú hajtások felszerelésekor közvetlenül felhasználhatók a megszakítón lévő szerelőfuratok (3. ábra) és a megszakító alja. KM5 KM7-PM méretnagyságú megszakítóknál alkalmazni kell a mellékelt fémhidakat is, amelyek a megszakító furataiba helyezett csavarok és a hajtás közötti kapcsolatot biztosítják. Nagyon fontos, hogy a mellékelt szigetelőbetéteket is el kell helyezni (be kell szerelni) az áthidaló fémszerkezetek alá. z összeszerelés, a villamos bekötések (4. ábra) és a mechanizmus ellenőrzése után a hajtás működtethető. Ha a motoros hajtás helyett kézzel szükséges működtetni a megszakítót, akkor a KM1 KM4-PM méretnagyságok esetében a kézi karral ez minden további nélkül lehetséges. KM5 KM7-PM méretnagyságok esetében a kézi működtetés a hajtás alaplapján lévő mechanikus retesz megjelölt irányba való elmozdítása után lehetséges. kapcsolási művelet után a reteszkar visszaáll eredeti helyzetébe. Kézi és villamos hajtások

5 Összeszerelési rajz Jelmagyarázat: 1- Rögzítő csavar 2- Kézi működtető kar 3- Sorkapocs 4- Hajtástárcsa 5- Mikrokapcsoló 6- Fémhidak 7- Elektromágneses fék Kompakt megszakító ábra 10 Ø 6 1 Kompakt megszakító 2 2. ábra 3. ábra eállítás és karbantartás villamos hajtás zavarait és azok elhárítási módját lásd a táblázatban Zavarjelenség Elhárítási mód Folyamatos hajtásműködések Ellenőrizze a hajtástárcsa által vezérelt mikrokapcsoló mechanikus beállítását, rögzítését és villamos bekötését. Nehéz visszakapcsolni a megszakítót, vagy Ellenőrizze a csavarokat az alaplemez nem kapcsolható vissza mindkét oldalán, szükség szerint huzza meg a csavarokat és helyes állásban rögzítse a hajtásszerkezetet. Kikapcsolás után a mechanizmus kézi Állítson a hajtástárcsa beállítási szögén kapcsolókarja sérült vagy törött hajtás nem áll le a megszakító E és KI helyzetében Ellenőrizze az elektromágneses fék megbizhatóságát, amikor nincs zárt áramkör, a féknek nem kell a féklemezt szorosan tartani, ellenőrizze hogy a fék szerelőcsavarjai nem lazultak-e ki. villamos hajtás nem igényel különösebb karbantartást, de évenként egyszer célszerű ellenőrizni, hogy minden csavar feszes-e, minden mozgórész rendben van-e, továbbá adagoljon kis kenőanyagot a mozgó helyekre. Kézi és villamos hajtások

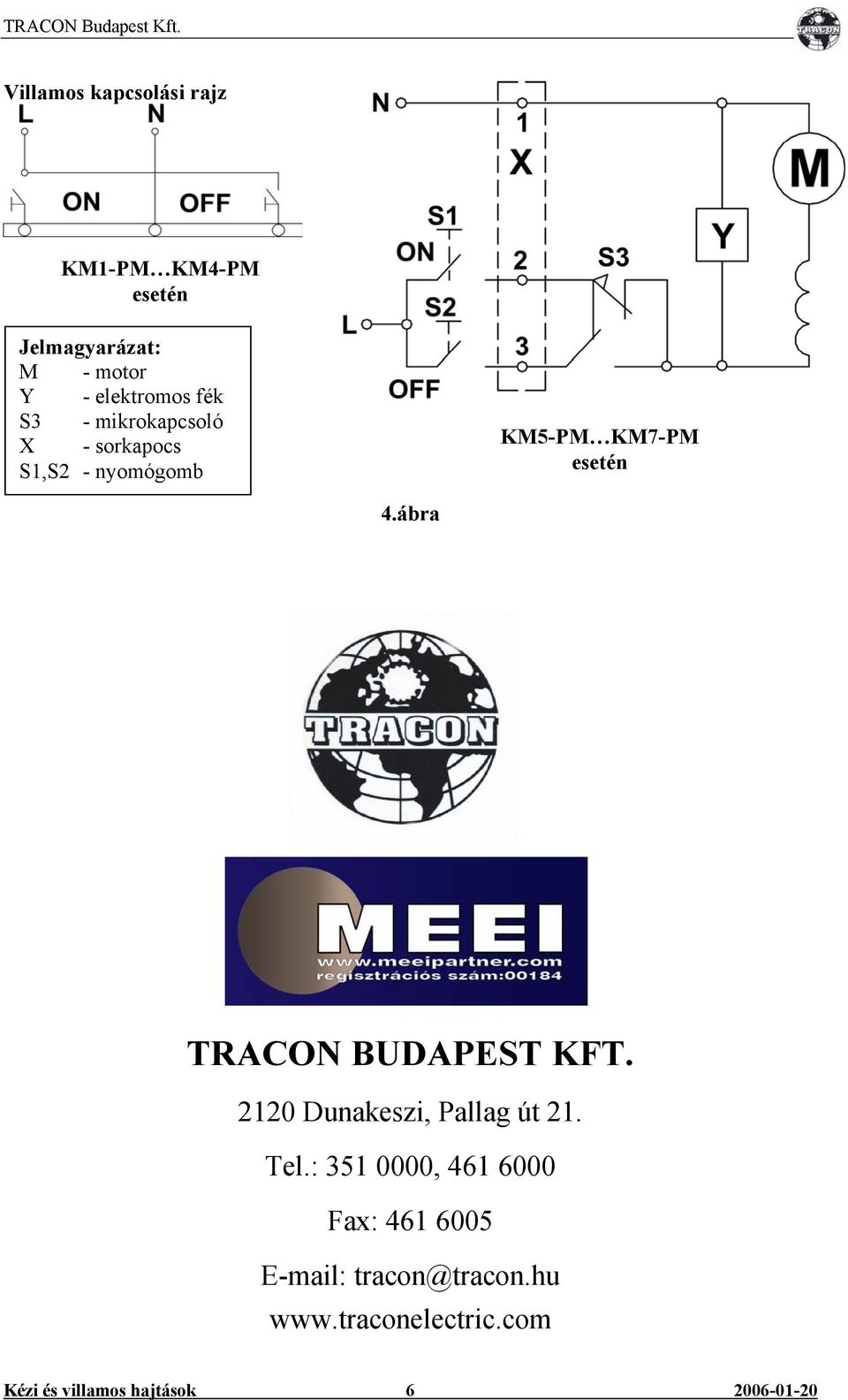

6 Villamos kapcsolási rajz KM1-PM KM4-PM esetén Jelmagyarázat: M - motor Y - elektromos fék S3 - mikrokapcsoló X - sorkapocs S1,S2 - nyomógomb KM5-PM KM7-PM esetén 4.ábra TRCON UDPEST KFT Dunakeszi, Pallag út 21. Tel.: , Fax: tracon@tracon.hu Kézi és villamos hajtások
