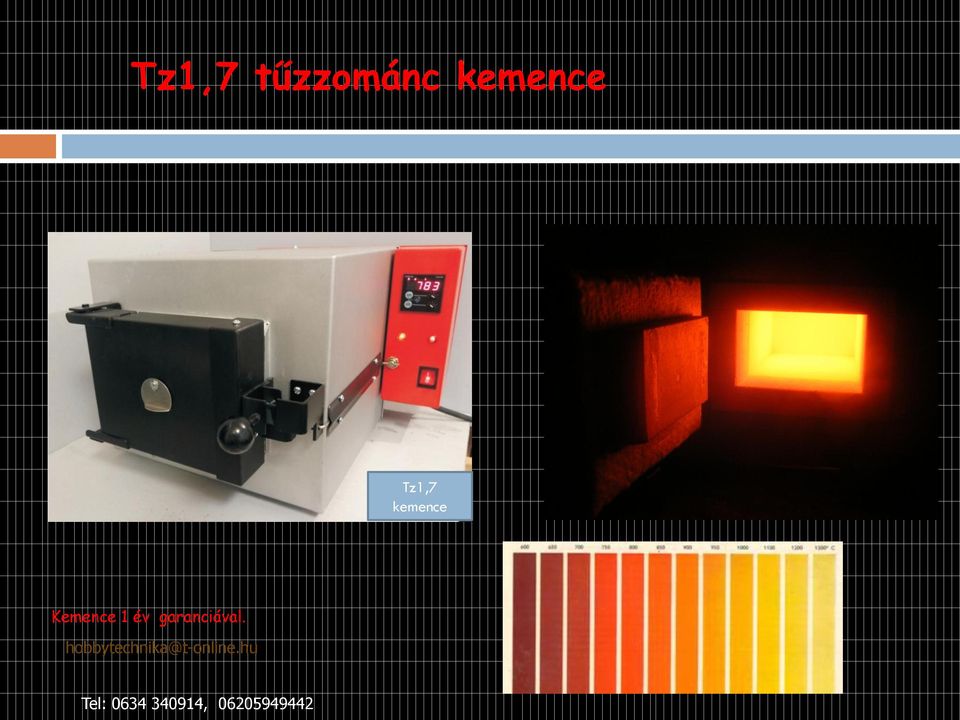

1 Tz1,7 tűzzománc kemence Tz1,7 kemence Kemence 1 év garanciával. hobbytechnika@t-online.hu Tel: ,

2 Kemence leírása Az elektromos tűzzománc kemence alkalmas: tűzzománcozásra, ezüst gyurma kiégetésére, kiegészítőkkel fusing üvegékszer készítésére, stb. A kemence 230 V hálózati feszültségről működik. A kemence mobilizálható. Maximális üzemi hőmérséklet: 1000 Celsius. Teljesítmény 1100 Watt Felfűtési idő 800 Celsiusra kb. 60 percen belül. A kemencéhez 10 A es kismegszakító szükséges. Az 1, 7 liter űrtartalmú kemence belső mérete: 130 mm széles, 80 mm magas és 170 mm mélységű. A kemence fém vázszerkezetű, hőálló festékkel kezelt lemezszekrény. Űrtartalom 1,7 liter. Súly: kb 23 kg A kemence XMTG608 On-Offszabályozóval van szerelve. A kemence ipari felhasználásra nem alkalmas.

3 A speciális, hőlökésálló öntött kerámia fűtőbetét garantálja az egyenletes hő elosztást és a stabil üzemet. Tartozék

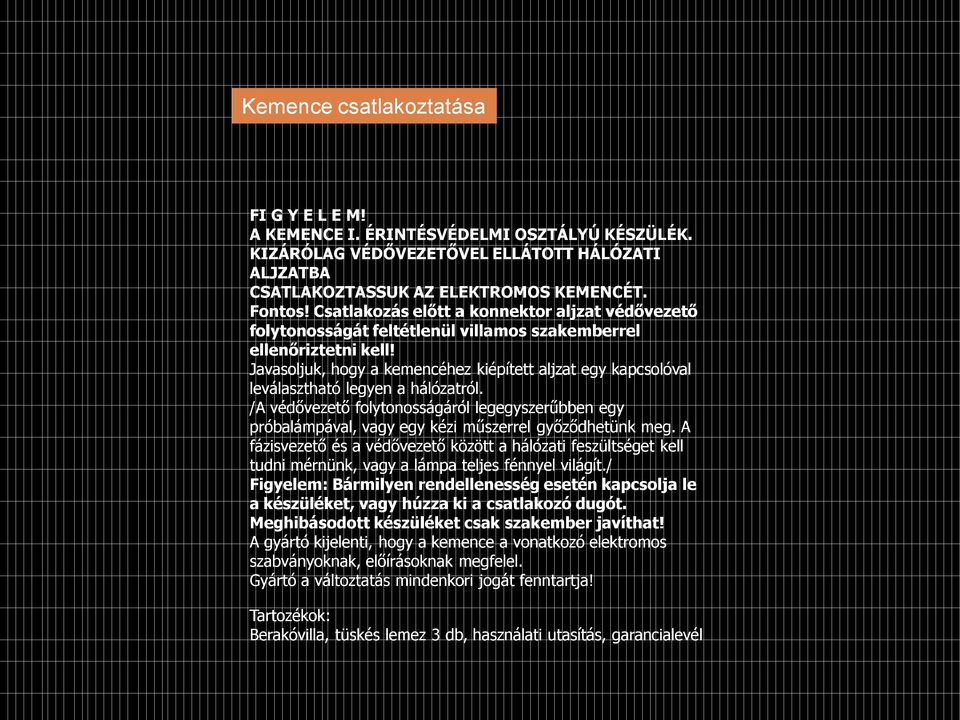

4 Kemence csatlakoztatása FI G Y E L E M! A KEMENCE I. ÉRINTÉSVÉDELMI OSZTÁLYÚ KÉSZÜLÉK. KIZÁRÓLAG VÉDŐVEZETŐVEL ELLÁTOTT HÁLÓZATI ALJZATBA CSATLAKOZTASSUK AZ ELEKTROMOS KEMENCÉT. Fontos! Csatlakozás előtt a konnektor aljzat védővezető folytonosságát feltétlenül villamos szakemberrel ellenőriztetni kell! Javasoljuk, hogy a kemencéhez kiépített aljzat egy kapcsolóval leválasztható legyen a hálózatról. /A védővezető folytonosságáról legegyszerűbben egy próbalámpával, vagy egy kézi műszerrel győződhetünk meg. A fázisvezető és a védővezető között a hálózati feszültséget kell tudni mérnünk, vagy a lámpa teljes fénnyel világít./ Figyelem: Bármilyen rendellenesség esetén kapcsolja le a készüléket, vagy húzza ki a csatlakozó dugót. Meghibásodott készüléket csak szakember javíthat! A gyártó kijelenti, hogy a kemence a vonatkozó elektromos szabványoknak, előírásoknak megfelel. Gyártó a változtatás mindenkori jogát fenntartja! Tartozékok: Berakóvilla, tüskés lemez 3 db, használati utasítás, garancialevél

5 A kemence bekapcsolása FIGYELEM! Bekapcsolás előtt ellenőrizni kell a hálózati kábel és csatlakozó dugaszolóaljzat sérülés mentességét. Kapcsoljuk be a világítós működtetés kapcsolóval a kemencét. A kapcsoló világít. Zárjuk be a kemence ajtaját. Az ajtókapcsoló sárga jelzőlámpája világít. A hálózati csatlakoztatás után a főkapcsolót bekapcsoljuk. /FIGYELEM! A főkapcsoló bekapcsolása után a kemence szabályozója egy belső automatikus ellenőrzést végez. Ellenőrzi a hő érzékelő áramkör működését. Hiba esetén ez nem történik meg, a fűtés sem indítható el. A műszer hibakódot ír ki. Ebben az esetben elsődlegesen mindig a túlfűtés érzékelő áramkört kell ellenőrizni.(gyakorlatban: szakadt e a belső hőfokmérő áramköre?) Ez megtörténhet elsődlegesen szemrevételezéssel./pl:.elégett hő elem./ Ha, a bekapcsolási feltételek teljesülnek, a kemence üzemkész állapotba kerül. A beállított felfűtés elindul. A piros fűtéslámpa világít. A műszer a beállított hőmérsékletre felfűt, majd ott hőn tartja a kemencét. Munka végeztével a működtetés kapcsolóval kapcsoljuk ki a kemencét. /A Ha nyitott ajtónál is világít a sárga jelzőlámpa, meg kell nézni, hogy szabadon mozog e a működtető rudazat a kemence oldalán. Szükség esetén utána állítás szükséges.csak a hiba elhárítása után használható a kemence Munka végeztével a működtetés kapcsolóval kapcsoljuk le a kemencét. A kemencével a felfűtési idővel együtt maximálisan 3 óra folyamatos üzem ajánlott, a kemence védelme érdekében.

6 Kemence vezérlőszekrény kezelőszervei out fűtés lámpa PV /piros kijelző/ Aktuális kemence hőfokérték Funkció gomb SV /zöld kijelző/ beállított hőfok Amikor értéket változtat, utána a funkció gombot meg kell nyomni, hogy eltárolja az új beállítást a műszer! Számértékek le Számértékek fel Ajtókapcsoló visszajelzés Fűtés lámpa Zárt ajtónál világít. out lámpával együtt világít Ajtókapcsoló Működtetés kapcsoló

7 A tűzzománc csomag anyagai külön-külön is megvásárolhatók. Külön rendelhető tűzzománc csomag

8 Külön rendelhető fusing üveg ékszerkészítő csomag. Minden olyan anyagot és segédanyagot tartalmaz, amivel olvasztott üvegékszer készíthető

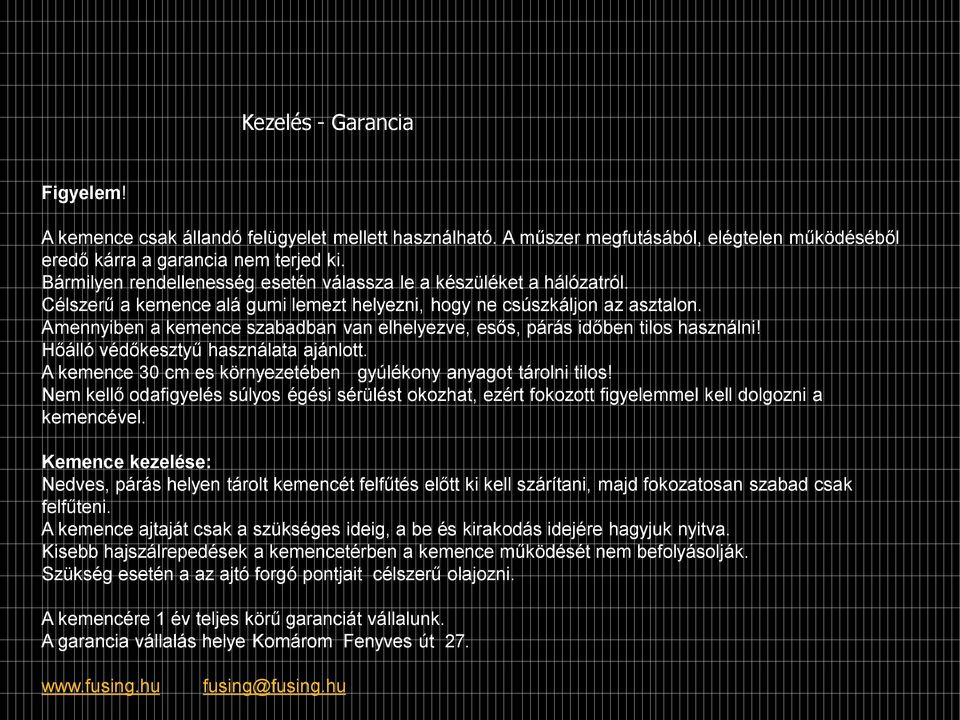

9 Kezelés - Garancia Figyelem! A kemence csak állandó felügyelet mellett használható. A műszer megfutásából, elégtelen működéséből eredő kárra a garancia nem terjed ki. Bármilyen rendellenesség esetén válassza le a készüléket a hálózatról. Célszerű a kemence alá gumi lemezt helyezni, hogy ne csúszkáljon az asztalon. Amennyiben a kemence szabadban van elhelyezve, esős, párás időben tilos használni! Hőálló védőkesztyű használata ajánlott. A kemence 30 cm es környezetében gyúlékony anyagot tárolni tilos! Nem kellő odafigyelés súlyos égési sérülést okozhat, ezért fokozott figyelemmel kell dolgozni a kemencével. Kemence kezelése: Nedves, párás helyen tárolt kemencét felfűtés előtt ki kell szárítani, majd fokozatosan szabad csak felfűteni. A kemence ajtaját csak a szükséges ideig, a be és kirakodás idejére hagyjuk nyitva. Kisebb hajszálrepedések a kemencetérben a kemence működését nem befolyásolják. Szükség esetén a az ajtó forgó pontjait célszerű olajozni. A kemencére 1 év teljes körű garanciát vállalunk. A garancia vállalás helye Komárom Fenyves út fusing@fusing.hu

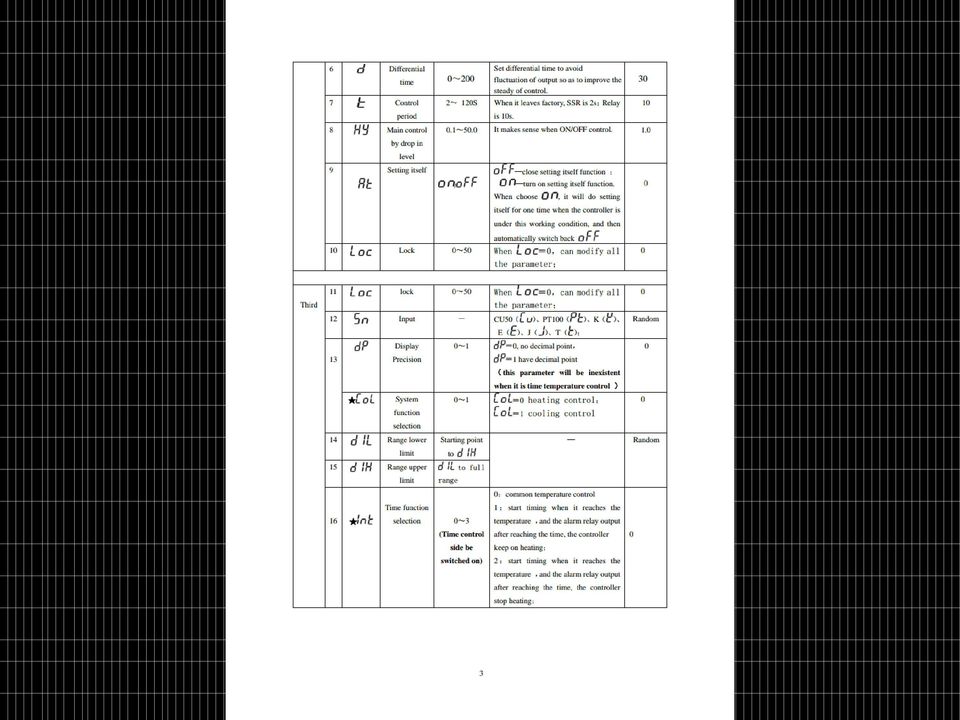

10 Xmtg-608 Intelligence Dual Row 3-LED Display Hőfokszabályozó műszer

11

12

13

14

15

16
