Rozsdamentes forgóvillás beléptetőkapu kézfertőtlenítővel BK Revizió: B

Átírás

1 Rozsdamentes forgóvillás beléptetőkapu kézfertőtlenítővel BK09224 Gépkönyv Revizió: B

2 A berendezés főbb részei: 1. ábra 1) Lábazat 1 db 2) Forgóvillaház 1 db 3) Fedél 1 db 4) Forgóvilla 1 db 5) Kiléptető nyomógomb 1 db 6) Takarótárcsa 1 db 7) Retesz 1 db 8) Alátét 1 db 9) Rugós alátét M16 1 db 10) Hl. anya M16 1 db 11) Kézfertőtlenítő egység 1 db 12) Vegyszertartály 1 db 13) Státusz LED 1 db 14) Infraérzékelő LED 2 db BK09224.DOC 5/2

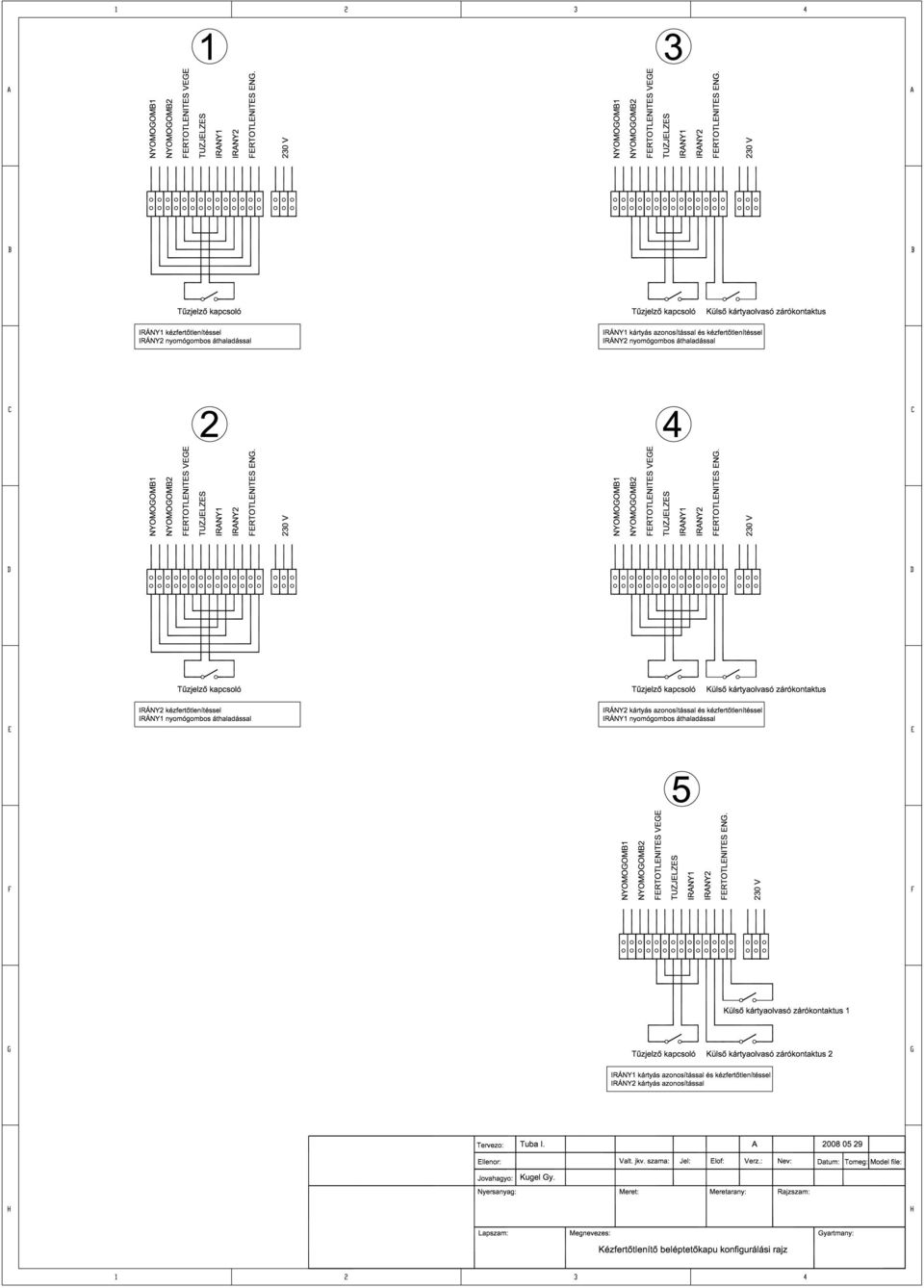

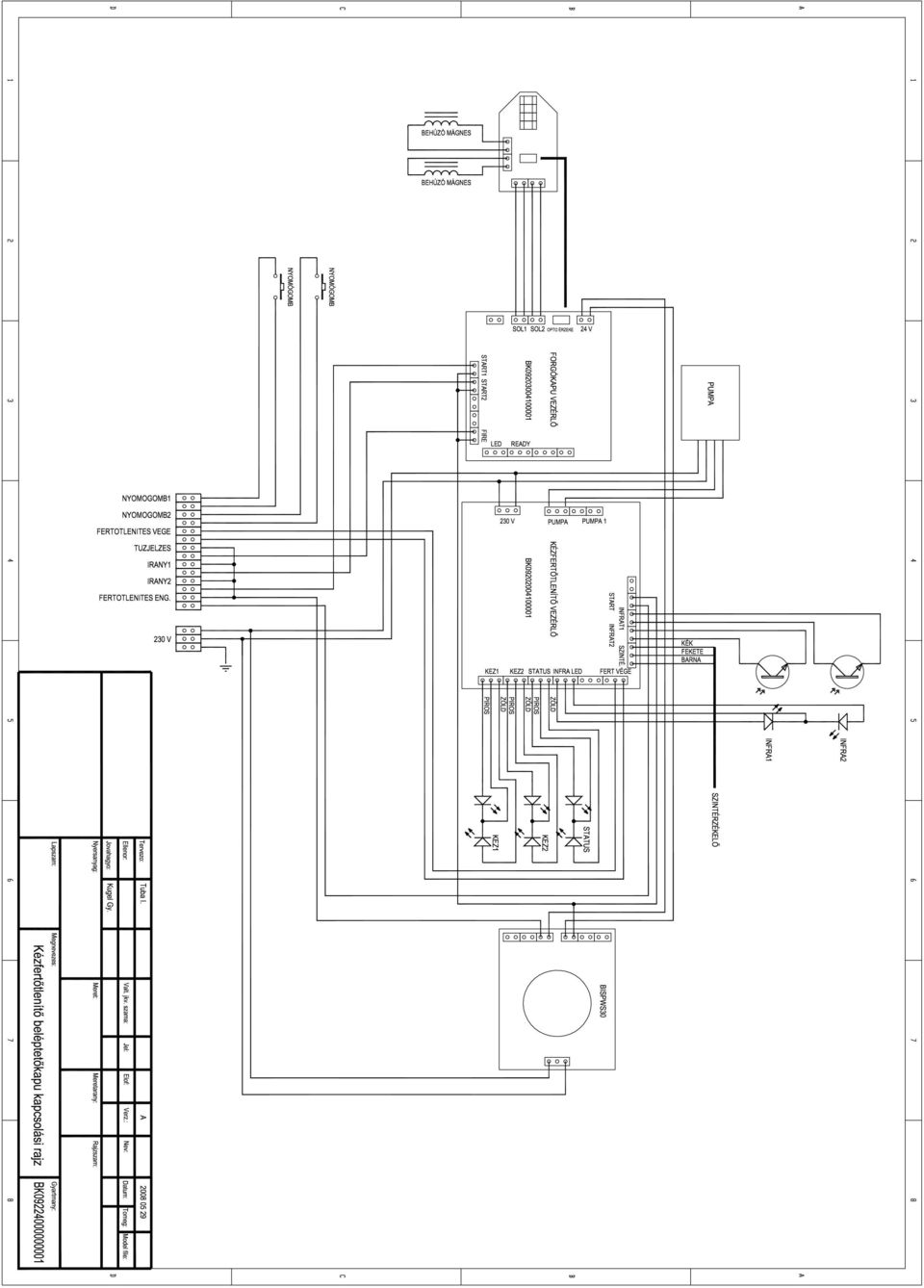

3 Műszaki adatok: Tápfeszültség: Frekvencia: Teljesítmény: Készüléksúly: 230 V AC 50 Hz 30 VA 81 kg Telepítés: 2. ábra Alsó nézet A lábazat, a forgóvillaház, a kézfertőtlenítő és a fedél egy egységben összeszerelve, a forgóvilla pedig, a hozzátartozó rögzítő elemekkel külön kerülnek kiszállításra. A talplemezen található (2. ábra) 4 db 16 mm-es furat a kapu padlóhoz való rögzítésre, a mm-es nyílás pedig az elektromos kábelek bevezetésére szolgál. A beléptető kapu felszereléséhez megfelelően kialakított telepítési pontot kell létrehozni, amely biztosítani fogja a 4 ponton történő rögzítést és az elektromos kábelek eljutatását a beléptető egység vezérlőelektronikájához. A kialakított telepítési pontra helyezzük rá a kaputestet, és a lábazat ajtaját kinyitva rögzítsük azt, a 4 db 16 mm-es furaton keresztül! A rögzítéshez M12-es kötőelemet használjunk, amely típusának (csavar, dübel, stb.) kiválasztása függ a padló anyagától, és a rögzítési módtól (pl. vázszerkezetre való rögzítés). Ezután csatlakoztassuk a tápfeszültséget, melynek sorkapocs pontja szintén a lábazat részben van kialakítva. A bekötést a mellékelt Kézfertőtlenítő beléptetőkapu kapcsolási rajz szerint kell elvégezni. A bekötést csak szakember végezheti. A berendezésen gyárilag beállított áthaladási irány megváltoztatásához, illetve a külső vezérlőjelek (kártyaolvasó, tűzjelző) bekötéséhez a mellékelt Kézfertőtlenítő beléptetőkapu konfigurálási rajz nyújt segítséget. A kapcsolási rajz alján lévő sorkapocs megtalálható a berendezés lábazati részében, az ajtó mögött. A konfigurálási rajz azt mutatja, hogy a különféle működési módoknak megfelelően, hogy kell elvégezni a bekötéseket a sorkapcson. A forgóvilla felszereléséhez tegyük be a reteszt a forgóvillaházból kiálló tengelycsonk reteszhornyába, majd toljuk rá a forgóvillát a csonkra. A mellékelt alátétekkel és M16-os anyával rögzítsük a villát, majd helyezzük fel a műanyag takarótárcsát. BK09224.DOC 5/3

4 Működés: A berendezés egy olyan kombinált beléptető, amely egy forgóvillás kapuból, és egy kézfertőtlenítő berendezésből áll. A vezérlés a felhasználót csak a kézfertőtlenítést elvégzése után engedi áthaladni a kapun az egyik (belépési) irányba. A másik (kilépési) irányú áthaladáshoz nem szükséges a kézfertőtlenítés, csak a készüléken található kiléptető nyomógombot kell megnyomni. (A berendezés képes fogadni további külső engedélyező jeleket is, például különféle kártyaolvasók jeleit (24 V AC/DC). Ekkor a kézfertőtlenítés csak akkor indítható el, miután a külső kártyaolvasó érvényes kártyát érzékelt, és engedélyező jelet küldött a beleptető kapunak.) Az első használat előtt a készülék vegyszertartályát fel kell tölteni a használt kézfertőtlenítő folyadékkal. A tartályba egy szintérzékelő van beépítve, amely ha nem érzékel elégséges vegyszer szintet, letiltja a készülék működését! Ha a szint megfelelő, a kézfertőtlenítő nyílások felett lévő három LED közül a középső (státusz LED) zölden világít, ami jelzi, hogy a kapu működőképes, azaz belépés kezdeményezhető. A státusz LED pirosan világít, ha a berendezés nem érzékel megfelelő szintet a vegyszertartályban. Ekkor az áthaladás tiltott. Zölden világító státusz LED esetén a belépés egy megfelelően végrehajtott kézfertőtlenítés után kezdeményezhető. Ehhez a berendezés előlapján található két téglalap alakú nyílásba kell a felhasználónak beraknia a kezeit. Beépített infraérzékelők észlelik mind a két kézfej helyzetét a fertőtlenítő térben. Erről visszajelzést adnak a státusz LED jobb és bal oldalán lévő infraérzékelő LED-ek. Ezek alaphelyzetben pirosan világítanak. Amikor a berendezés érzékeli a behelyezett kézfejet, a megfelelő visszajelző LED zöldre vált. A fertőtlenítés csak akkor kezdődik el, ha mind a két kéz a fertőtlenítő térben van. Amennyiben a folyamat közben a felhasználó kiveszi valamelyik kezét, a fertőtlenítés leáll, és csak akkor indul újra, ha mind a két kéz újra a bent van a fertőtlenítő térben. A beállított ciklusidő letelte után a forgóvilla reteszelése megszűnik, a felhasználó a menetirány szerint áthaladhat a kapun a villa elfordításával. Ellentétes irányú forgatása a villának nem lehetséges. Miután az áthaladás megtörtént, és a forgóvilla alaphelyzetbe (egyik kar vízszintes) állt, a következő felhasználó megkezdheti a használatot. Zölden világító státusz LED esetén kilépés a készüléken található kiléptető nyomógomb megnyomásával kezdeményezhető. Ekkor a forgóvilla reteszelése megszűnik, a felhasználó áthaladhat a kapun a villa menetirány szerinti elfordításával. Ellentétes irányú forgatása a villának nem lehetséges. Miután az áthaladás megtörtént, és a forgóvilla alaphelyzetbe (egyik kar vízszintes) állt, a következő felhasználó megkezdheti a használatot. A berendezés kikapcsolt állapotban, vagy áramszünet esetén, szabadon forgóvá válik, azaz a forgóvilla mindkét irányba szabadon elfordítható. A berendezés képes fogadni külső (pl. tűzjelző) rendszerek vezérlőjelét (24 V AC/DC), aminek hatására a forgóvilla reteszelése megszűnik, azaz mindkét irányba szabadon elfordítható lesz (épület vészkiürítése), így biztosítva a folyamatos, akadálytalan áthaladást. BK09224.DOC 5/4

5 A berendezés főbb méretei: Karbantartás: 3. ábra A gép a vegyszertartály szintjének ellenőrzésén kívül különösebb karbantartást nem igényel. A berendezést tisztítani csak áramtalanított állapotban szabad! A rozsdamentes felületek tisztításához ne használjon klórtartalmú szereket! Bármilyen rendellenes működés esetén hívjon szakembert a javításhoz! Forgalmazó és szerviz: B&K Szolgáltató és Kereskedelmi Kft Monor, Mátyás király u. 11. Tel: 06-29/ Fax: 06-29/ bandk@bandk.hu Internet: A folyamatos termékfejlesztés alapján fenntartjuk a jogot a műszaki paraméterek előzetes, értesítés nélküli változtatására! BK09224.DOC 5/5
