1 RoboBox 50 Garázskapu nyitó Kezelési útmutató Mozgatható tömeg 50 kg Beállítható kimeneti teljesítmény korlát Távvezérlı tanuló funkció Gyors hajtásmegszakítási lehetıség Könnyő telepíthetıség 1

2 MŐSZAKI ADATOK Típus ROBOBOX 50 Bemeneti feszültség 230 V AC/50Hz Motor 24 V DC Legnagyobb terhelés 50 kg Mőködési sebesség 18 sec (teljes nyitás, vagy zárás) Meghajtás módja lánc Túlterhelésvédelem áramérzékelés Távvezérlı frekvencia MHz (ugrókódos) Legnagyobb kapuméret Magasság: 2.2 m; szélesség: 2.5 m (ábra) A KÉSZLET TARTALMA 1 Hajtómő burkolattal, világítással, vezérléssel 2 Toldóelem (3db) 3 Vezetıcsı elemek (4db) 4 Vezetıcsı befogó 5 Ajtó csatlakozó elem 6 Vonórúd, hajtómő rögzítı elemek 7 Fej 8 Vontatófej 9 Lánc végszemekkel, vontatólemezzel 10 Gyorskioldó bowden Szerelési alkatrészek 2

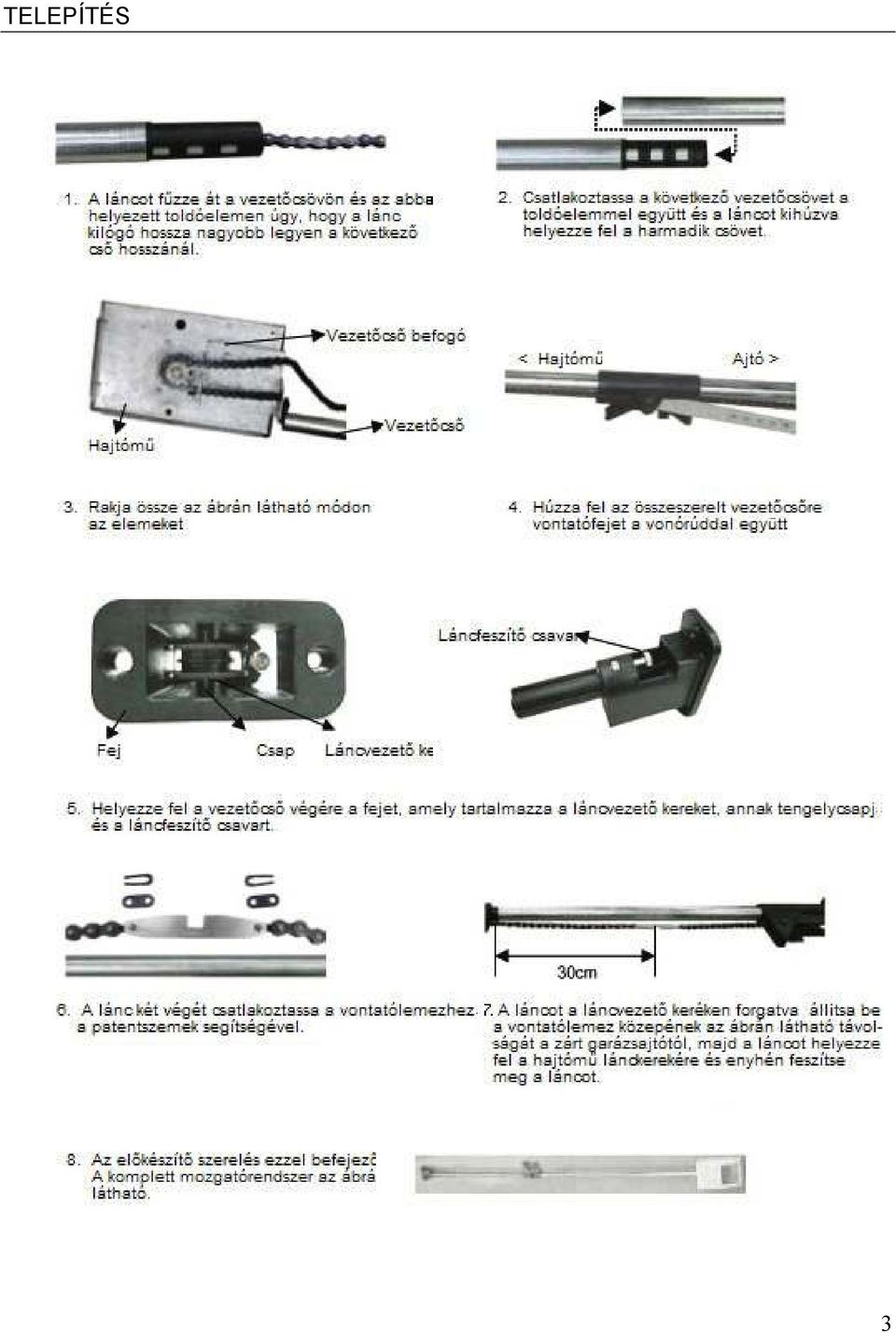

3 TELEPÍTÉS 3

4 1. Jelölje át a garázsajtó középvonalában az ajtókeret teherviselı elemére a fej furatait és lazán rögzitse a fejet a 9. ábra szerint. 2. Bizonyosodjon meg, hogy a vezetıcsı tengelyvonala a garázsajtó középvonalában, az ajtó síkjára merılegesen került kijelölésre. 3. Az alkalmazott szerelési segédeszközrıl (létra, stb.) emelje vízszintes síkba a szerkezetet, a mellékelt furatos lemezek (6) megfelelı alakra hajlításával rögzítse a hajtómőházat a menyezetre, vagy a garázs egyéb menyezeti szerkezeti elemére. 4. Ellenırizze, hogy a szerkezet vízszintes-e, majd húzza meg a fej rögzítı csavarjait. 5. A 7. pont szerint beállított lánc vonólemezére csatlakoztassa a vontatófejet és a zárt garázsajtóra jelölje át a vonórúdra szerelt ajtó csatlakozó elem furatait, majd megfelelı módon rögzítse azt. 6. Távolítson el minden eddig használt segédeszközt és mőködtesse kézzel az ajtót, bizonyosodjon meg arról, hogy az ajtó útja akadálymentes. 7. Kösse be a hálózati kábelt. (230 V AC 50 Hz) FIGYELEM! Abban az esetben, ha a garázsba csak a gépkocsi beálló ajtón át lehet bejutni, akkor gondoskodni kell áramszünet esetén is a bejutás lehetıségérıl. Az akkumulátor használata nehézkes a 24V mőködtetı feszültség miatt, ezért a mellékelt gyorskioldó bowdennel a vontatófej láncrögzítı karja az ajtón kívülrıl kioldható. Ehhez megfelelı zárható doboz kialakítása szükséges a garázsajtón, amely kialakítása általánosan nem megadható, ezért ilyen esetben forduljon kereskedıjéhez, vagy szerelıjéhez! 4

5 BEKÖTÉS, LEHETİSÉGEK A hajtómő burkolatának levétele után látható a hálózati transzformátor, a fıpanel, a hajtómotor és a csigahajtómő. A fıpanelen lévı csatlakozások és kezelı/beállítóelemek: A fıpanel sorkapocs GND és SENSOR között fotocella alkalmazása nélkül átkötésnek kell lenni, mert ennélkül a nyitó nem mőködik, fotocella bekötése esetén az átkötést el kell távolítani! Külsı, távolról történı kézi nyitást/zárást lehet megvalósítani egy záróérintkezıjő kisáramú nyomógombos kapcsolóval, amelyet a sorkapocs GND és NYIT/ZÁR közé kell bekötni. 5

6 FOTOCELLA BEKÖTÉSE A két fotocellát az alábbiak szerint kell bekötni a fent jelzett átkötés eltávolítása után: 6

7 TÁVVEZÉRLİ TANÍTÁSA A távvezérlı négy önálló, START/STOP rendszerő gombbal rendelkezik, azaz : 1. A gomb egyszer megnyomva a folyamat elindul. 2. A másodszori megnyomásra a folyamat leáll. 3. A harmadszori nyomásra az ellentétes folyamat indul meg. 4. A negyedszeri megnyomásra az ellentétes folyamat megáll. A négy gombot négy különbözı funkcióra lehet használni.( pl. két külön garázs, 2 RoboBox nyitóval és két külön kapu SW-200, vagy SW-300 kapunyitókkal) A távvezérlı egy kijelölt gombjának tanítása: 1. A vezérlıpanelen annak bekapcsolt állapotában nyomja meg az RF gombot több, mint két másodpercig 2. Ha a LED nem világít, akkor nyomja meg a kiválasztott gombot a távvezérlın. 3. A LED újra világít, a tanítás sikeres. A TÚLTERHELÉSVÉDELEM BEÁLLÍTÁSA A panelen található DIP kapcsoló állításával a csúcsáramok beállíthatók: Kapcsoló(k) ON állásban Áramhatárolás mértéke 1 Legkisebb 2 Második fokozat *** 3 Harmadik fokozat 4 Negyedik fokozat Mind kikapcsolva Legnagyobb (lehetıség szerint kerülni!) *** Gyári beállítás MŐKÖDTETÉS A mőködtetés nagyon egyszerő, a megtanított távvezérlı gomb egyszeri megnyomására a nyitás elindul, ha az ajtó végállása elıtt kíván megállni (nem teljes nyitás) a gomb ismételt megnyomására ez bekövetkezik. Végállásnál ez automatikusan történik. Nyitás a gomb következı megnyomására kezdıdik, nem teljes zárás még egy gombnyomás, végállásban automatikus a megállás. Az ajtó akkor is megáll, ha nyitás / zárás közben akadályba ütközik. Fotocellás védelem nyitáskor hatástalan. Fotocellás védelem záráskor, ha akadályt észlel az ajtót teljesen kinyitja. MEMÓRIA TÖRLÉS A nyitó bekapcsolt állapotában nyomja leggalább 2 másodpercig a TÖRLÉS (CLEAR) gombot. A LED villogása a távvezérlı memória törlését jelenti. 7
