1 Kertkapu motor Szárnyas kapukhoz AXOVIA MULTI PRO NS Kétszárnyú hidraulikus kapunyitó motor - Beszerelési útmutató Axovia Multi Pro NS Összeszerelés Tartalom Alap típus 1. Biztonságtechnikai ajánlások 2. A készlet tartalma 3. Műszaki adatok 4. Szerelés előtt ellenőrizendő 5. Szerelési folyamat Speciális/ Alap készlet 6. Szerelési korlátok 1

Biztonságtechnikai ajánlások 2. A készlet tartalma 3. Műszaki adatok 4.

2 1_ Biztonsági előírások Bizonyosodjon meg arról hogy a nyíló kapuszárnyak és az egyéb rögzített alkatrészek által behatárolt veszélyes zónák szabadon vannak (összenyomódás, nyíródás, zavarás). Ellenőrizze a kapu általános műszaki állapotát. A rossz állapotban lévő kaput meg kell javítani, erősíteni vagy kicserélni mielőtt az Axovia-t felszerelné. Rendszeresen ellenőrizze, hogy az Axovia motorok alkatrészei és csavarjai szorosan tartanak. Biztosítson egy 500mm-es szabad területet a nyitott kapuszárnyak mögött. Ne tisztítsa az Axovia-t magasnyomású mosóval. Sohase végezzen tisztítási vagy karbantartási munkálatokat az Axovia-n ha az áram alatt van, vagy rá van kapcsolva az akkumulátorra. Ne engedje a gyerekeket a mozgó kapu közelében játszani, és ne engedélyezze a személyközlekedést a nyitási és zárási ciklus alatt. Ne engedje a gyerekeket a rögzített vezérlésekkel játszani. A vezérléseket olyan helyre szerelje fel, ahol a gyermekek nem férhetnek hozzá. Figyeljen oda mindig a mozgásban lévő kapura. Sohase szerelje az Axoviát amennyiben az áram alatt van vagy rá van kötve akkumulátorra. Fúrásnál használjon védőszemüveget. 2

Rendszeresen ellenőrizze, hogy az Axovia motorok alkatrészei és csavarjai szorosan tartanak. Biztosítson egy 500mm-es szabad területet a nyitott kapuszárnyak mögött.

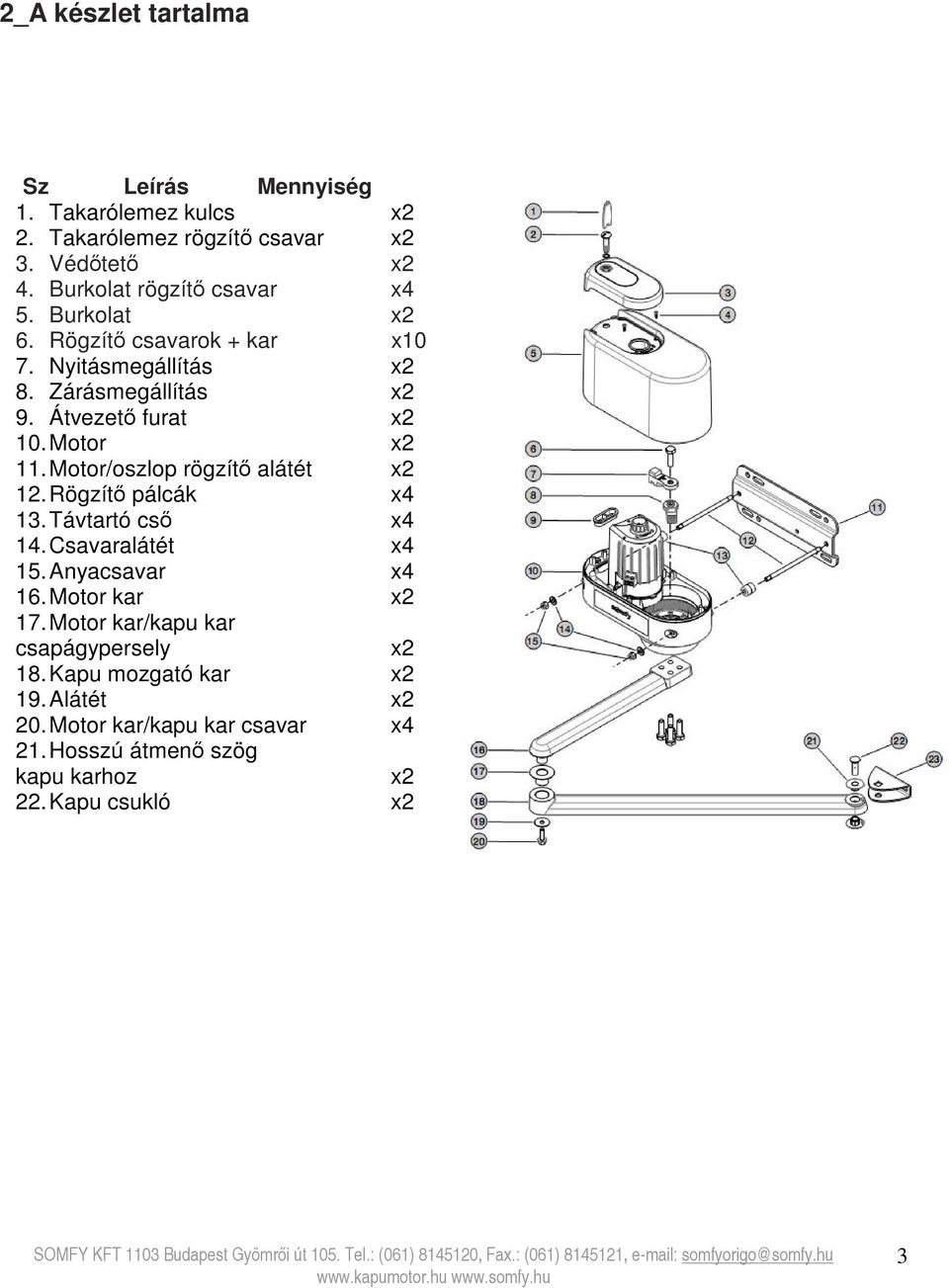

3 2_A készlet tartalma Sz Leírás Mennyiség 1. Takarólemez kulcs x2 2. Takarólemez rögzítő csavar x2 3. Védőtető x2 4. Burkolat rögzítő csavar x4 5. Burkolat x2 6. Rögzítő csavarok + kar x10 7. Nyitásmegállítás x2 8. Zárásmegállítás x2 9. Átvezető furat x2 10. Motor x2 11. Motor/oszlop rögzítő alátét x2 12. Rögzítő pálcák x4 13. Távtartó cső x4 14. Csavaralátét x4 15. Anyacsavar x4 16. Motor kar x2 17. Motor kar/kapu kar csapágypersely x2 18. Kapu mozgató kar x2 19. Alátét x2 20. Motor kar/kapu kar csavar x4 21. Hosszú átmenő szög kapu karhoz x2 22. Kapu csukló x2 3

Motor x2 11. Motor/oszlop rögzítő alátét x2 12. Rögzítő pálcák x4 13. Távtartó cső x4 14. Csavaralátét x4 15. Anyacsavar x4 16.

4 3.Műszaki adatok Technikai határok Kapuszárny maximális méretei H max. magasság 2 m L max. szélesség 2 m 50 cm P max. súly 300 kg S max. teljes felület 4 m 2 Általános határoló méretek (mm) Műszaki jellemzők Működési ciklusok/nap 40 ciklus Automatikus akadályérzékelés Megfelel az NF EN szabványnak AX 24 NS vezérléssel Üzemi hőmérséklet: -15 ºC -tól +55 ºC -ig Hővédelem: Van AX 24 NS segítségével Vízvédelem: IP 54 A motor kimenet típusa 24 V DC Teljesítmény motoronként: 130 W 4

teljes felület 4 m 2 Általános határoló méretek (mm) Műszaki jellemzők Működési ciklusok/nap 40 ciklus Automatikus

5 4_Szerelés előtt ellenőrizendő Oszlop merevítő-konzol Amennyiben a motorok alátétlemezének csavarhelye üres helyre, vagy túl közel kerül az oszlop éléhez, nagyon fontos egy merevítő konzolt elhelyezni. (nem tartozék)! > 90 º nyitásszögnél, az oszlop mérete 40 cm legyen; egyébként KÖTELEZŐ konzol használata! Szárny merevítő Ha a kapunak nincsen merev hátlapja, gondoskodjon acél merevítésről (pl. 40 x 40 mm és 4 mm vastag).! Nagy szárnyaknál (> 2 m) vagy szeles vidéken, Somfy elektromos zár felszerelését. 5_Szerelési folyamat A tengely kijelölése Az AM függőleges tengely kijelöli a motor/oszlop rögzítő alapzat helyét. B a távolságot jelöli a zsanér és az AM tengely között. B függ az α, kapuszárny nyitási szögétől: ha α 90 º, B= 70 mm min. ha α > 90 º, B= 150 mm Jelölje ki az AM tengelyt.! Ellenőrizze, hogy a kinyíló szárny nem ütközik-e a motorba. 5

Szárny merevítő Ha a kapunak nincsen merev hátlapja, gondoskodjon acél merevítésről (pl. 40 x 40 mm és 4 mm vastag).! Nagy szárnyaknál (> 2 m) vagy szeles vidéken, Somfy elektromos zár felszerelését.

Szükséges terület A biztonság kedvéért, ellenőrizze a D méretet: a távolság az AM tengely és az első akadály a szárny ellenkező oldalán. D 450 mm. Az L távolság 800 mm és 2500 mm között kell legyen!

6 Szükséges terület A biztonság kedvéért, ellenőrizze a D méretet: a távolság az AM tengely és az első akadály a szárny ellenkező oldalán. D 450 mm. Az L távolság 800 mm és 2500 mm között kell legyen! A rögzítő alátét szerelése Jelölje ki a vízszintes tengelyt (AH) a merevítő közepén, merőlegesen a forgástengelyre. Hosszabbítsa meg a tengelyt az oszlopon amíg az AM tengely kersztezéséig. Merevítő nélküli kapu: helyezze el motort a szárny magasságának kb. 1/3-nál, a földtől mérve. A továbbiakban szükséges lesz. Helyezze a motor/oszlop alátétlemezt az AH tengely fölé 54 mm-re. Jelölje be a furatok helyét és fúrja ki: a még jobb beállításért használja a kerek lyukakat a megjelöléshez, fúrjon, aztán fordítsa meg az alátétlemezt és rögzítse hosszanti lyukakat. Ellenőrizze, hogy az alátétlemez vízszintesen áll. 6

Merevítő nélküli kapu: helyezze el motort a szárny magasságának kb. 1/3-nál, a földtől mérve. A továbbiakban szükséges lesz. Helyezze a motor/oszlop alátétlemezt az AH tengely fölé 54 mm-re.

A motor felszerelése a rögzítő lemezre: 1. Szerelje fel a rögzítő pálcákat a rögzítő alapzatra, csavarozza amilyen erősen lehetséges. 2. Csúsztassa a távtartót a pálcákra. 3.

7 A motor felszerelése a rögzítő lemezre: 1. Szerelje fel a rögzítő pálcákat a rögzítő alapzatra, csavarozza amilyen erősen lehetséges. 2. Csúsztassa a távtartót a pálcákra. 3. Helyezze el majd rögzítse a motort. Ellenőrizze, hogy a motor vízszintben van e. A motor feloldása Nyissa kis a felső részt a megfelelő kulccsal. Csavarozza ki 2 csavart az alsó takarólemezből és emelje le a burkolatot. Távolítsa el a nyitó és záró korlátozókat a központi csavar kivételével. Oldja fel a motort a gomb segítségével, amely a motor egység felső részén található.! Amikor a motor feloldott állapotban van, a karokat óvatosan mozgassa, hogy elkerülje a motor esetleges sérülését. (Zárva: karok blokkolva; Zár nyitva: kézi vezérlés) 7

Csavarozza ki 2 csavart az alsó takarólemezből és emelje le a burkolatot. Távolítsa el a nyitó és záró korlátozókat a központi csavar kivételével.

Önvágó csavar (Nincs menet a motor karon) A karok felszerelése a motorra Csúsztassa a helyére a kart, majd rögzítse.

8 A kar összeszerelése Ne használjon szerszámot, nehogy megsérüljenek a gyűrűk. Szerelje össze a karokat, helyezze el a szárnycsuklót, de még ne rögzítse a tengelyhez. Önvágó csavar (Nincs menet a motor karon) A karok felszerelése a motorra Csúsztassa a helyére a kart, majd rögzítse. 1. Helyezze a motort zárt állapotba. A szárnyak zárt állapotban vannak, a központi ütköző felé. Nyissa ki a karokat a kapu irányába, tartva a 15 cm távolságot a karok tengelye és a 8

ellenében (az oszlop/motor rögzítő alátétlemez ellenkező oldala). 3.

9 csuklótengelye között. 2. Az alsó záró-ütköző elhelyezése Helyezze el az alsó záró-ütközőt a fix alkatrész ellenében (az oszlop/motor rögzítő alátétlemez ellenkező oldala). 3. A szárny csukló elhelyezése Nyomja a kart teljesen a motor belső záró pozíciójáig. A fúrás előtt bizonyosodjon meg arról, hogy a kar teljesen vízszintes. 9

10 4. A szárnycsukló rögzítése Jelölje ki a rögzítés pontokat a szárnyon. Mozdítsa el a kart. Fúrja ki a csavarhelyeket. Rögzítse a csuklót. 5.A felső nyitó-ütköző elhelyezése Nyissa ki a kapuszárnyat a kívánt szögben. Helyezze el az ütközőt a fix alkatrész ellenében (az oszlop/motor rögzítő alátétlemez oldala). 6.Fixálja az ütközőket 10

A felső nyitó-ütköző elhelyezése Nyissa ki a kapuszárnyat a kívánt szögben.

A 24 V CD motor kábelezése Kösse össze a 24 V DC motor tápkábelét a sorkapocshoz. Húzza át az átvezető furaton és rögzítse az oszlophoz. Zárja a motort mielőtt áram alá helyezi!

11 A 24 V CD motor kábelezése Kösse össze a 24 V DC motor tápkábelét a sorkapocshoz. Húzza át az átvezető furaton és rögzítse az oszlophoz. Zárja a motort mielőtt áram alá helyezi! Elektromos kapcsolat és programozás Nézze meg figyelmesen az AX24 NS vezérlő egység szerelése útmutatóját. 9.oldal 6_Speciális készlet szerelési korlátok Kifelé nyitás készlet Szerelési lehetőségek, jellemzők Ajánlott szerelés: Kifelé nyíló kapukhoz Kapuszárny jellemzők! látható pozíciónak megfelelően!! A bekötése fordított! A karok elhelyezése pontosan feleljen meg a rajzon! A motor a lehető legközelebb kerüljön a kapuoszlop széléhez (B=0) 11

oldal 6_Speciális készlet szerelési korlátok Kifelé nyitás készlet Szerelési lehetőségek, jellemzők Ajánlott szerelés: Kifelé nyíló kapukhoz Kapuszárny

12 A rögzítő alátétlemez elhelyezése:! A kapu ne nyíljon közvetlenül utcára. Fotocella pár felszerelése erősen ajánlott. 12

13 Hajtsa le a sarkokat, hogy blokkolja a csavarfejeket. 6_Speciális készlet szerelési korlátok Lejtőre nyitás Lejtőre nyíló kapukhoz (maximum 20%) Szerelési lehetőségek, jellemzők Ajánlott szerelés: A B méret megegyezik a standard készletben meghatározottal (lásd 4.oldal) Max.súly (kg) Max. szélesség (m) Lejtőre nyíló készlet ref:

20%) Szerelési lehetőségek, jellemzők Ajánlott szerelés: A B méret megegyezik a

14 A rögzítő alátétlemez elhelyezése: Motor kar: 85 mm-nél a kar lejtésben van Kapu kar: Zárt állásban vízszintes kar álláshoz helyezze 75 mm-re Hajtsa le a sarkokat, hogy blokkolja a csavarfejeket. 6_Speciális készlet szerelési korlátok Csúszó-kar készlet (kötelező zár) 14

helyezze 75 mm-re Hajtsa le a sarkokat, hogy blokkolja a

15 Csúszó-kar készlet ref: Kötelező zár ref.: Készlet º közötti nyitáshoz Szerelési lehetőségek, jellemzők º-os nyitáshoz a B méretnek nulla vagy negatív értéke legyen. 2. Amennyiben az oszlop nem elég széles, szereljen fel egy alátétlemezt. 15

16 A rögzítő alátétlemez elhelyezése: Hajtsa le a sarkokat, hogy blokkolja a csavarfejeket. 16

oldal javaslatait, AX24 NS Beépítési tájékoztató 2.

17 6_Standard készlet összegzése Szerelési lehetőségek, jellemzők Ajánlott szerelés: 1. Standard készlet Lásd 20.oldal javaslatait, AX24 NS Beépítési tájékoztató 2. Standard készlet ref.: Standard készlet + Ajánlott zár ref.: A rögzítő alátétlemez elhelyezése: 17

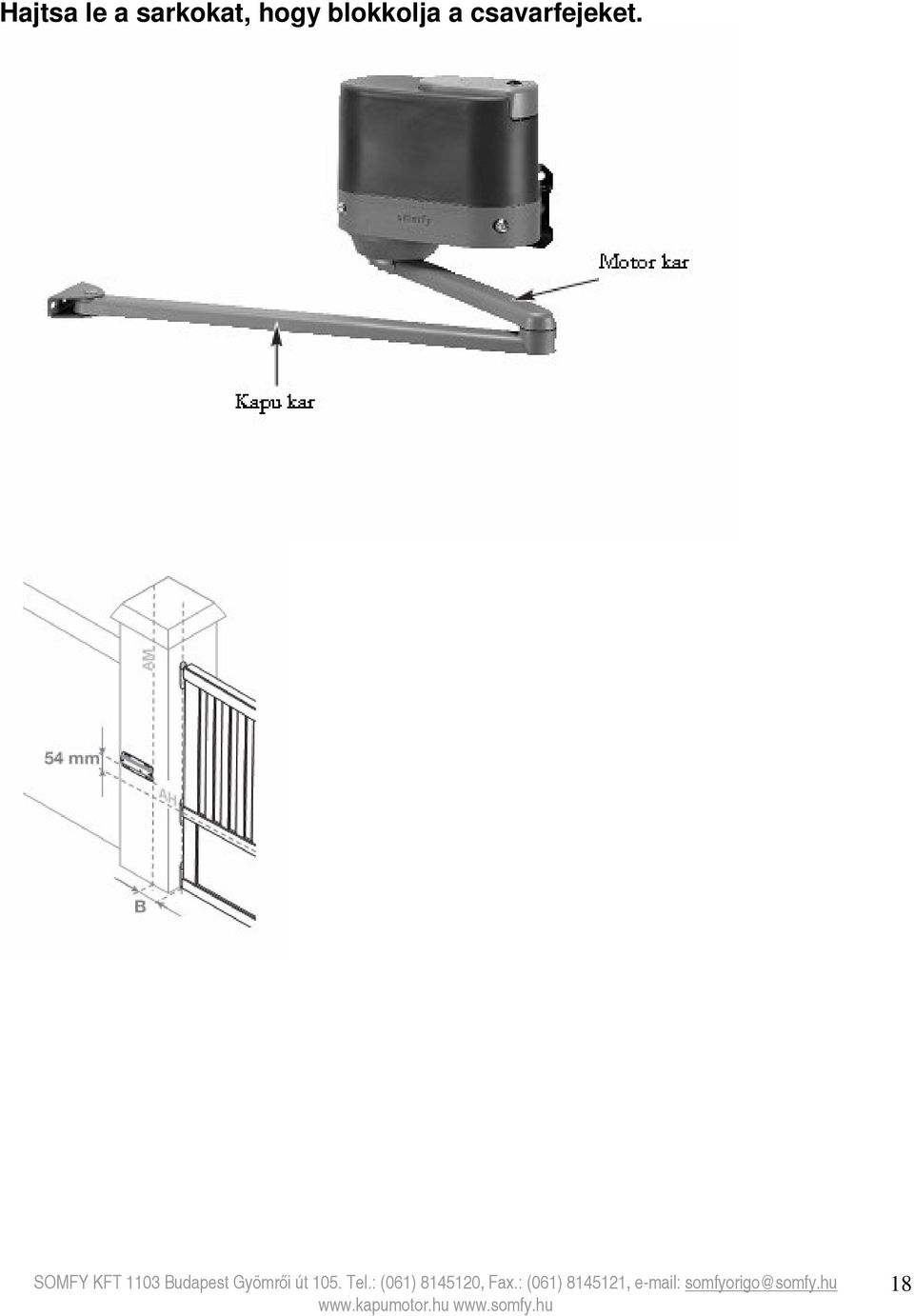

18 Hajtsa le a sarkokat, hogy blokkolja a csavarfejeket. 18

19 Standard készlet vasalattal Szerelési lehetőségek, jellemzők Ajánlott szerelés: Lehetőség van a karok keverésére, cseréjére speciális beszerelés esetén: 19

20 20
