1 1106 Budapest, Gránátos u. 6. tel.: (+361) fax: (+361) FIGYELEM! Fontos telepítési és biztonsági utasítások! Olvassa el gondosan! Az AXO kapunyitó automatika feladata, hogy automatizáljon lakossági vagy társasházi szárnyas kapukat. A termék más célra történő alkalmazása, valamint a leírástól eltérő módon történő alkalmazása tilos. A terméket csak szakképzett szerelő szerelheti fel a leírásban található módon. AXO leírás 1 / 12

ÁLTALÁNOS LEÍRÁS Az AXO szárnyaskapu nyitó automatika, mely megbízható és egyszerűen szerelhető, megfelelő lakossági, társasházi és ipari alkalmazásra a műszaki leírásban szereplő paraméterek

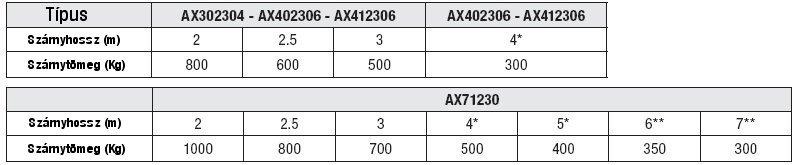

2 ÁLTALÁNOS LEÍRÁS Az AXO szárnyaskapu nyitó automatika, mely megbízható és egyszerűen szerelhető, megfelelő lakossági, társasházi és ipari alkalmazásra a műszaki leírásban szereplő paraméterek figyelembevételével. A terméket teljes egészében a CAME fejlesztette ki és készítette. Az érvényes biztonsági előírásoknak megfelelően ( UNI-NORM 8612 ) IP 54 biztonsági fokozattal. A termékre 36 (harminchat) hónap jótállás van amennyiben a terméket szakképzett szerelő telepítette. Garancia alá nem tartozik a szakszerűtlen üzembe helyezés és használat (a jótállás feltételei a jótállási jegyen találhatók). Gyártó: CAME S.P.A. Olaszország Forgalmazza: KLING Kft BUDAPEST, Gránátos u. 6. Tel.: 061/ Fax. 061/ kling@kling.hu Használati korlátok * elektromos zár használata javasolt! ** 5m-nél hosszabb szárnyak esetén, nem javasolt a teli kapu szerkezet kiépítése! 230V-os Motor típusok és vezérlések Motorok: 001AX önzáró kapunyitó motor beépített forgásérzékelővel max.3m-es szárnyakig. 001AX önzáró kapunyitó motor beépített forgásérzékelővel max.4m-es szárnyakig. 001AX reverzibilis kapunyitó motor beépített forgásérzékelővel max.4m-es szárnyakig. 001AX reverzibilis kapunyitó motor beépített forgásérzékelővel max.7m-es szárnyakig. Vezérlések: 002ZA3N - ALAP vezérlés kétszárnyas kapukhoz (a vezérlés nem kezeli a lassítási funkciót). 002ZM3E - multifunkciós digitális vezérlés lassítási funkciókkal. Kiegészítők: 001LOCK81 - Elektromos zár egy cilinderrel 001LOCK82 - Elektromos zár két cilinderrel Technikai Paraméterek Motortípus: AX AX / AX AX71230 Vezérlés tápfeszültsége: 230V A.C.50/60Hz Motor tápfeszültsége: 230V A.C. 50/60Hz Max. áramfelvétel: 1,5A Teljesítmény: 175W Működési erő: N között állítható Nyitási idő(90 -ra): 20mp. 28mp. 40mp. Üzemhányad: 50% 30% 30% Védelmi szint: IP44 Motor hővédelme: 150 C AXO leírás 2 / 12

3 AXO motor felépítése 1) Kapunyitó 2) Rögzítő lemez oszlopra 3) Rögzítő lemez kapuszárnyra 4) M8x35 UNI5737 csavar 5) távtartó 6) M8 UNI5588 anya 7) tömbszelence 8) Mechanikus ütközők 9) M6X20 UNI5739 csavar a mechanikus ütközőhöz 10) Menetes motor hajtókar (orsóanya) 11) Ø8x24 UNI6593 alátét 12) Lemez rögzítő csavar M8x10 UNI ) Szerelő talp oszlopra 14) Kireteszelő kisajtó AXO motor mérete AXO leírás 3 / 12

4 Tipikus telepítési javaslat: 1) AXO motorok 2) Vezérlés házban 3) Antenna (opciós kiegészítő) 4) Villogó lámpa (opciós kiegészítő) 5) Kulcsos kapcsoló (opciós kiegészítő) 6) Fotocellák 7) Elektromos kötődoboz (nem a szett tartozéka). 8) Mechanikus kapuütközők 9) Fotocella lábak Telepítés AXO motor telepítése Az alábbi ábrák csak példák, mivel a rendelkezésre álló felszerelési hely az egyedi adottságok miatt változhat. Leírásunkban az ideális felszerelést mutatjuk be, melytől eltérni a legcsekélyebb módon sem szabad, mert az nagyban befolyásolhatja a termék élettartamát. Figyelem: Miután a helyszínen ellenőrizte, hogy a motor felszereléséhez a szükséges helyek adottak, az ábrák alapján rögzítse megfelelően a kapu oszlopához a motor konzolját a táblázatban megadott méretek szerint. Fontos: Ha a konzol-kapu forgáspont távolság kisebb a táblázatban foglaltaknál, a mozgatási sebesség megnő, viszont a motor relatív ereje lecsökken, ami sérüléshez vezethet. Ezért minden esetben tartsa be a szerelési méreteket! AXO leírás 4 / 12

5 Hegessze össze a két félből álló oszlopra való motortartó konzolt, majd a helyes szerelési méretek betartásával rögzítse azokat. Kő oszlopok esetében, megfelelő dűbeleket és csavarokat használjon, míg zártszelvény oszlopok esetében hegessze fel a konzolt a fém oszlopra. Az ábra alapján motortípustól függően a táblázatban meghatározott távolságra (E) helyezze a kapu vasalatot úgy, hogy az oszlop a vasalathoz képest vízszintes legyen, majd rögzítse. AXO leírás 5 / 12

6 Az ábra alapján motortípustól függően a táblázatban meghatározott távolságra (E) helyezze a kapu vasalatot úgy, hogy az oszlop a vasalathoz képest vízszintes legyen, majd rögzítse. Amennyiben a kapu nem fémből van nem hegeszthető rögzítse a konzolt csavarokkal az ábrán látható módon. Ügyeljen a vízszintességre. Az ábrák alapján rögzítse a motort a kilenclyukú vashoz. AXO leírás 6 / 12

7 Nyissa ki a kapuszárnyat, majd rögzítse az orsóanyát (motor hajtókar) csavarokkal a kapukonzolhoz az ábra szerint. Reteszelje ki a motort, majd nyissa ki a szárnyakat teljesen nyitott állapotig (90 ) és majd rögzítse a mechanikai ütközőket a megfelelő helyzetbe. Zárja be a kapuszárnyat majd rögzítse a mechanikai ütközőket a zárási irányban is. AXO leírás 7 / 12

8 AXO motor kireteszelése Húzza el a kireteszelő takaró fedelét és a speciális kulccsal oldja a motor és a csavarorsó kapcsolatát. Megjegyzés: A motor orsóját vékony rétegben, portaszító zsírral kenje meg. AXO motor bekötése ZM3E vezérléshez AXO leírás 8 / 12

9 Amennyiben a motort ZF1 vagy ZA3N vezérlésbe köti, a motor nem tudja a lassítási funkciót, és a végállásokat az alsó mechanikus ütközők pozíciója szerint érzékeli Bekötési pontok ZF1 és ZA3N vezérlésbe: 1.motor bekötése : U-V-W 2.motor bekötése : X-Y-W AXO motor telepítése kifelé nyíló szárnyaskapura Az alábbi ábrák csak példák, mivel a rendelkezésre álló felszerelési hely az egyedi adottságok miatt változhat. Leírásunkban az ideális felszerelést mutatjuk be, melytől eltérni a legcsekélyebb módon sem szabad, mert az nagyban befolyásolhatja a termék élettartamát. Figyelem: Miután a helyszínen ellenőrizte, hogy a motor felszereléséhez a szükséges helyek adottak, az ábrák alapján rögzítse megfelelően a kapu oszlopához a motor konzolját a táblázatban megadott méretek szerint. Fontos: Ha a konzol-kapu forgáspont távolság kisebb a táblázatban foglaltaknál, a mozgatási sebesség megnő, viszont a motor relatív ereje lecsökken, ami sérüléshez vezethet. Ezért minden esetben tartsa be a szerelési méreteket! A konzol nem a szett tartozéka! AXO leírás 9 / 12

10 Hegessze össze a két félből álló oszlopra való motortartó konzolt, majd a helyes szerelési méretek betartásával rögzítse azokat az oszlopok belső felére ( a nyílásba). Kő oszlopok esetében, megfelelő dűbeleket és csavarokat használjon, míg zártszelvény oszlopok esetében hegessze fel a konzolt a fém oszlopra. Az ábra alapján motortípustól függően a táblázatban meghatározott távolságra (E) helyezze a kapu vasalatot úgy, hogy az oszlop a vasalathoz képest vízszintes legyen, majd rögzítse. Reteszelje ki a motort, majd zárja be a kapuszárnyat majd rögzítse a mechanikai ütközőket a zárási irányban az alábbi ábra alapján. Nyissa ki a szárnyakat teljesen nyitott állapotig (90 ) és majd rögzítse a mechanikai ütközőket a megfelelő helyzetbe. AXO leírás 10 / 12

11 AXO motor bekötése ZM3E vezérléshez kifelé nyíló kapu esetében Amennyiben a motort ZF1 vagy ZA3N vezérlésbe köti, a motor nem tudja a lassítási funkciót, és a végállásokat az alsó mechanikus ütközők pozíciója szerint érzékeli Bekötési pontok ZF1 és ZA3N vezérlésbe: 1.motor bekötése : U-V-W 2.motor bekötése : X-Y-W Biztonsági előírások - A motort csak arra a célra szabad használni, amire tervezve lett. Minden más használat a motor károsodását vonhatja maga után. - Tartsa magát távol a kapu mozgó alkatrészeitől, mert sérülést okozhat. - Ne hagyja őrizetlenül a kaput mozgás közben, de ne tartózkodjon a mozgásterében. - Ne engedje gyerekeknek, hogy a távirányítóval játszanak, vagy működtessék a kaput. - Ha akármilyen a normálistól eltérő zajt hall, áramtalanítsa a berendezést és vegye fel a kapcsolatot a kapu telepítőjével. AXO leírás 11 / 12

12 Karbantartás A motor rendszeres karbantartása (félévente) szükséges, az alábbi módon: 1. reteszelje ki a hajtómotorokat majd kireteszelt állapotban, mozgassa meg a szárnyakat. Amennyiben súrlódó nyikorgó zörejeket, rezgést észlel, olajozza meg a kapu forgáspontjait az ábra szerint. 2. ellenőrizze a motor rögzítő csavarokat. Amennyiben kopottak a csavarok, cserélje azokat. 3. Tisztítsa meg a fotocellák üvegét nedves ronggyal. Ne használjon oldószereket, savat vagy más vegyi anyagokat! - tesztelje a fotocellák működését akadállyal szimulálva is. - győződjön meg, hogy a fotocellák előtt semmilyen más akadály ( pl. kertinövény, magas fű stb) nincs. 4. Kenje meg a csavarorsót. (Fig.A) Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. AXO leírás 12 / 12
