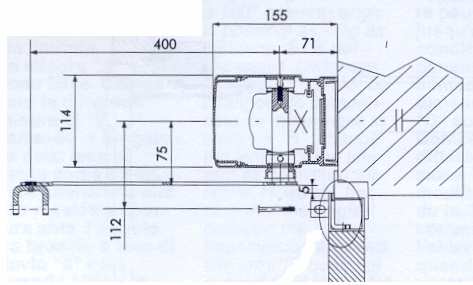

1 Beállítási utasítás CAME típusú FLY-E Automatika szárnyasajtó meghajtásához A vásárolt terméket csak megfelelı szakismerettel rendelkezı, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplı módon. Elektromos beszabályozás, kapcsolatok Mőszaki jellemzık Tápfeszültség: 230V AC; 24v AC, 50-60Hz Motor max. áramfelvétele: 6A Névleges áramfelvétel (230V) 0,6 A Maximális teljesítmény: 138W Maximális mőködtetı erı: 40N Áttétel: 1/108 Nyitási sebesség: 2-5 sec 90 -os nyitásnál Kiegészítık maximális teljesítménye: Üzemhányad: Környezeti hımérséklet tartomány: 30W Intenzív használatra alkalmas -20 C -tól + 70 C-ig Hajtás fı méretei: 1/5 oldal

2 FLY leírás Alkalmazási terület húzó és toló karnál Alapkövetelmény, hogy a mőködtetni kívánt ajtószárnyak könnyedén, szorulásmentesen mozogjanak! Ajtószárny szélessége (m): Ajtószárny tömege (kg): 0, ,2 150 Szerelési méretek húzókarnál: (Lásd eredeti leírás 6. old.) A forgáspontok közötti távolságokat 100 és 120 -os nyitásnál a következı táblázatban tüntetjük fel: β A 100mm 100mm B 65mm 65mm D 380mm 335mm 2/5 oldal

3 Szerelési méretek tolókarnál: (Lásd eredeti leírás 8. old.) A forgáspontok közötti távolságokat β<120 és β<180 -os nyitásnál a következı táblázatban tüntetjük fel: β< A= 100mm 100mm B< 420mm 120mm C< 350mm 50mm D= 250mm 250 β=min. 15- max. 120 β: Ajtónyitás szöge β: csuklókarok közötti szög A vezérlés elektromos leírása és bekötései Biztonsági kapcsolatok: A 2-C1 ponton: rázáródás elleni védelem, záráskor tárgyérzékelés során visszanyit a vezérlés. Amennyiben nem használ ezen a kapcsolati ponton fotocella párat, a nyolcas Dip-switchet kapcsolja ON állásba. 1-2-es pont: teljes állj. Záráskori vagy nyitáskori tárgyérzékelés során a vezérlés azonnal leállítja az ajtó mozgását. Amennyiben nem használ ezen a ponton fotocellát, az 1-2-es pontot zárja rövidre. Csatlakoztatható egyéb kiegészítık: Programkapcsoló MA7041 bekötését lásd eredeti leírás 14. oldalán. Amennyiben nem használ ilyen kiegészítıt, a programkapcsoló csatlakoztatási sorkapcsán az 1-3-as pontot zárja rövidre. Fotocella MF9011/MF9111 Antipánik rendszer MA V-os elektromos zár max. 15W Külsı, belsı radar használata. Egyéb eredeti jeladók. 3/5 oldal

4 FLY leírás Biztonsági és egyéb kiegészítık bekötési pontjai: 10-11: 24 V-os (AC) kimenet a kiegészítık tápfeszültség ellátására 2-R1: Nyitási radar (NO) a programkapcsoló EXIT állásában hatástalan. 2-R2: Nyitási radar, tudja a részleges stopot, ha a 9-es Dip kapcsoló ON állásban van. 2-R3: Automata zárás alatt az erre a pontokra adott rövidzár impulzusra az ajtószárny azonnal megáll 11-S: Elektromos zár 12 V (AC)-(15W max.) 1-2: Stopkapcsoló (NC)Amennyiben nem használ ezen a ponton stopkapcsolót vagy biztonsági kiegészítıt zárja rövidre az 1-2 pontot. 2-M: Rádió vagy nyomógomb kapcsolat (NO). Az erre a pontokra adott rövidzár impulzus hatására az ajtó kinyit, még akkor is, ha a programkapcsolóval zárt állapotba állította azt. Ha az 5. DIP- kapcsolót ON állásba kapcsolja, ez a bemenet egy bistabil bemenet lesz. (Egy impulzusra az ajtó kinyit, a következıre bezár.) Két motor együttes mőködése esetén ( mester és szolga ) az ezekre a pontokra adott jel a mester motort mőködteti (részleges nyitás). 2-C1: Fotocella kapcsolat (NC). Amennyiben nem köt ezekre a pontokra fotocellát akkor a nyolcas DIP-et kapcsolja ON állásba. ZP10-es funkcióválasztó DIP kapcsoló 10 utas kapcsoló: 1. ON: Szolga motorfunkció bekapcsolva; OFF: kikapcsolva 2. ON: Mester motorfunkció bekapcsolva. 3. ON-OFF: Nincs bekötve! Tartsa OFF állásban! 4. ON: Akadályérzékelés végálláskor bekapcsolva. 5. ON: Nyitás-zárás üzemmód 2-M ponton lévı kapcsoló parancsára nyit következı parancsra a 2-M ponton zár. 6. ON: Szél stop. Szél hatására akadályozza a nyitást, a funkciót automatikusan hatástalanítja az akkumulátoros antipánik rendszer bekötése. 7. ON: Lehetıvé teszi, hogy az ajtólap kézzel történı kis megnyomására automatikusan nyíljon. A funkciót automatikusan kiiktatja, ha a MA7041-es programkapcsolót zárt kapu állapotra állítja. 8. ON: 2-C1 pontok blokkolása. Ha fotocellát köt ezekre a pontokra, akkor a blokkolást kapcsolja ki (OFF). 4/5 oldal

5 9. ON: 2-R2 pontra kötött radar tárgyérzékelés során megáll. Az ajtólap mozgásával megegyezı oldalra szerelt radart ajánlott ezekre a pontokra kötni. 10. ON: végállás programozásnál bekapcsolva, programozás után kapcsolja OFF állásba. 2 utas kapcsoló: 1. ON: Letiltja az MF9011/9111 fotocellák mőködését. 2. : Nincs használatban. Tartsa a kapcsolót OFF állásban! Trimmer beállítások Vel mőködési sebesség beállítása 2-5 másodpercig 90 -os nyitásnál (Mester - Szolga) Rall lassítási sebesség beállítása (Mester - Szolga) TCA automata zárás ideje 1-6 másodpercig (Mester) Forsa motore erıbeállítás (Mester - Szolga) Végállás programozás (Lásd eredeti leírás 20. old.) Állítsa a potmétereket középállásba. A hajtómő felszerelése után gyızıdjön meg, hogy helyesen kötötte be a biztonsági és kiegészítı eszközöket. Helyezze a vezérlı egységet hálózati feszültség alá. Zárja be az ajtólapot a 10-es Dip-switch kapcsolót kapcsolja ON állásba, nyomja meg a C gombot (CHISURA) a LED dióda felgyullad, engedje el a gombot, kézzel nyissa ki a kívánt nyitási pontig az ajtólapot, nyomja meg az A jelő gombot (APERTURA) a LED dióda újra felgyullad. Zárja be az ajtószárnyat és a 10-es Dip-switch kapcsolót állítsa OFF állásba! Nyitási parancsra az ajtó kinyit és automatikusan visszazár. Állítsa be a potméterekkel a kívánt mőködési üzemmódot! Mester - Szolga funkció bekötése (Lásd eredeti leírás 22. old.) Kösse össze a Mester és a Szolga motort az eredeti leírás 22. old. 1. ábra alapján. Kösse az összes kiegészítıt a Master motor vezérlésére és tanítsa meg mind a két szárny végállását a fenti leírás alapján. Végállás programozása után a Mester motorban a 2-es Dip kapcsolót állítsa ON állásba. Ha nem használ biztonsági kiegészítıket az 1-2-es és a 2-C1 pontokon, akkor az 1-2 pontokat zárja rövidre és a 8-as Dip-switch kapcsolót kapcsolja ON állásba. A nyitó jeladót kapcsolja 2-R1 pontra (a 2-M pontra kötött nyitó jeladó csak a részleges nyitási funkciót fogja elvégezni, ami csak a Master motorra szerelt ajtó mőködését biztosítja). A Slave motorban az 1-8-as Dip-switch kapcsolókat állítsa ON állásba és az 1-2 pontot zárja rövidre. A trimmerekkel állítsa be a kívánt mőködési paramétereket. Az összes információt maximális figyelemmel és többszöri ellenırzéssel állítottuk össze. 5/5 oldal
