BK 1200/1800/2200 BKE 1200/1800/2200. automatikus rendszer ipari tolókapukhoz

Átírás

1 BK leírás BK 1200/1800/2200 BKE 1200/1800/2200 automatikus rendszer ipari tolókapukhoz A vásárolt terméket csak megfelelı szakismerettel rendelkezı, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplı módon! Alapkivitel: Kiegészítık: 1 BK motor 3 Illeszthetı AF rádióvevı kártya 2 Beépített vezérlıegység 5 Fogasléc 4 2db végállásbak (csak BK motoroknál) 6 Kulcsos kapcsoló 7 230V-os figyelmeztetı villogó lámpa 8 Antenna 9 Biztonsági fotocella-pár 10 0,5m magas alumínium fotocella oszlop 11 Ütközıbak 1/16 oldal

2 BK leírás ÁLTALÁNOS LEÍRÁS Ipari tolókapu hajtás, mely megbízható és egyszerően szerelhetı, megfelelı ipari alkalmazásra a mőszaki leírásban szereplı paraméterek figyelembevételével. A terméket teljes egészében a CAME fejlesztette ki és készítette. Az érvényes biztonsági elıírásoknak megfelelıen ( UNI-NORM 8612 ) IP 54 biztonsági fokozattal. A termékre 36 (harmichat) hónap jótállás van, kivéve a szakszerőtlen üzembehelyezést és használatot (a jótállás feltételei a jótállási jegyen találhatók). Gyártó: CAME S.P.A. Olaszország Forgalmazza: BUDAPEST, Gránátos u. 6. Tel./Fax : ; info@came.hu Típus Védetts égi fokozat Súly (kg) Tápfeszü ltség V(A.C.) MŐSZAKI JELLEMZİK Áramfel vétel Teljesít mény Üzemhá nyad % Max. nyomaték *Nm A W N 1200 IP , *40 1/ , IP54 19, , *60 1/ , IP , *65 1/ ,5 25 * A CAME vezérlıegységgel szabályozható FİBB MÉRETEK Áttétel Mőködte tı erı Mozgási sebesség m/perc Kondenz átor µf 2/16 oldal

3 ÖSSZEÁLLÍTÁSI UTASÍTÁS Biztosítani kell azt, hogy a tartószerkezet rögzített- és mozgó elemei képesek legyenek ellenállni a mőködési rendszer terhelésének. A kapunak elég erısnek és jól megépítettnek kell lenni. A guruló kerekeknek megfelelı állapotúaknak és jól kenhetınek kell lenni. Alsósínes kapu esetén a tolókapu vezetısínjének ideális helyzetben kell lenni. A sínt erısen kell lefogatni az aljzathoz és teljes hosszában a földszint felett kell lenni. Semmiféle károsodás (pl.: horpadás, tengelygörbeség) nem lehet rajta, mely a kapu mozgását gátolná. Ugyanez a követelmény felsı felfüggesztéső úszó tolókapunál is. A felsı megvezetınek megfelelı távolságban kell lenni a tolókaputól, hogy a kapu be ne szoruljon, könnyedén és akadálymentesen mozogjon. A kapu túlfutását megakadályozó ütközıket a vezetısín elejére és végére kell helyezni. Az elektromos kábeleket úgy kell elhelyezni, hogy azok megfeleljenek a biztonsági és egyéb feltételeknek. A MOTOR ALAPHOZ VALÓ RÖGZÍTÉSE Alaplap lehorganyzó Kiálló Tápfeszültség kábel A motor tartozéka egy alaplap, melybıl kihajtható a 2db lehorganyzó elem. Egy masszív betonalapot kell készíteni, melybe a lehorganyzó elemekkel és csavarokkal majd a motort rögzíteni lehet. Az alaplapot úgy kell a betonba helyezni, hogy a lefogatócsavar kiálljon az alap felszínébıl. A betonalapnak a teljes felületen simának és vízszintesnek kell lenni. Célszerő a betonalapot 50 mm-rel a környezı terepszinttıl magasabbra készíteni, mivel ez egy bizonyos védelmet nyújt a víz okozta károk ellen. Az elektromos vezetékeknek szintén ki kell állniuk az alapsíkból. Az elektromos vezetékeket célszerő mőanyag (flexibilis) csatornában a motorba vezetni. 3/16 oldal

4 A MOTOR FELSZERELÉSE Vízszintes síkú beállítás és rögzítés Fogasléc és fogaskerék kapcsolata Függıleges síkú beállítás és rögzítés Kábel bemenet (flexibilis csatorna) Helyezze a motort az elıkészített alaplapra úgy, hogy a csavarmenetes beállító lábai 5 10 mm-re kiálljanak a talpból (ez lehetıvé teszi a késıbbi finombeállítást). A pontos - a kapu csúszó tengelyéhez való - illeszkedést a szabadalmazott három dimenziós beállító rendszer garantálja, mely az alábbi elemekbıl áll: Lehorgonyzó csavarok, melyek segítségével a motor vízszintesen állítható. Csavarmenetes acéllábak, melyek függıleges irányban állíthatók a tökéletesen vízszintes helyzet beállítása érdekében. Alaplemez és csavarok, melyekkel szorosan rögzíthetjük a motort a betonalaphoz. A FOGASLÉC FELSZERELÉSE 4/16 oldal

5 Reteszelje ki a motort az alább leírtak alapján. Ezután helyezze rá a fogaslécet a fogaskerékre, és kézzel csúsztassa a kaput, mialatt jelölje be a fogasléc felfogatási pontjait. Rögzítse a fogaslécet, majd a szintállító csavar segítségével 1-2 mm-es hézagot állítson be a fogasléc és a fogaskerék között. (Ez a beállítás azért szükséges, hogy a kapu súlya ne terhelje a motort.) Miután elvégezte a finombeállítást, rögzítse a motort a betonalaphoz a lehorgonyzó csavarok segítségével. A VÉGÁLLÁSBAKOK RÖGZÍTÉSE Zárja be a kaput kézzel, majd rögzítse a végállásbakot a fogasléchez, úgy hogy a végállásbak kikapcsolja a motoron lévı végállás-kapcsolót. (Csak BK motoroknál!). Ugyenezt a mőveletet végezze el a kapu nyitott állapotában is. Végül reteszelje vissza a motort az alábbiak szerint. A MOTOR KIRETESZELÉSE Kireteszelés Visszareteszelés Nyissa ki mőanyag kulccsal a motor kioldó ajtaját. Ugyanezt a kulcsot helyezze a kireteszelı csavarra és a kulcs óramutató járásával ellenkezı irányú elfordításával végezheti el a motor kireteszelését (cca fordulat). Az visszareteszelés a kulcs óramutató járásával megegyezı irányú elfordításával végezhetı el addig, amíg a hajtómő koppan. Visszareteszelés után, zárja vissza a kisajtót kulccsal, úgy hogy a beépített mikrokapcsoló kattanjon. Amennyiben a kisajtót nem zárja vissza, a vezérlés letiltja a motort. 5/16 oldal

6 ZBK-ZBKE VEZÉRLİEGYSÉG Mőszaki leírás: A motorok vezérlését teljes egészében a CAME fejlesztette ki és készítette. A berendezés áramellátása 230V (AC) feszültséggel az L1-L2 csatlakozásoknál történik, 8A-es biztosítékok védik a vezérlés hálózati részét. A vezérlés tápfeszültsége 24V (AC), melyet 2 A-es biztosíték véd. Ez a törpefeszültségő áramellátás felhasználható a kiegészítı berendezések táplálására (pl.: biztonsági fotocella-pár), melyek teljesítménye nem haladhatja meg a 20 W-ot. Biztonsági fotocella-pár: A biztonsági fotocella-pár az alábbi változatokban használható: 2-C1 ponton rázáródás elleni védelem: záráskor tárgyérzékelés során visszanyit a vezérlés. Amennyiben az automatikus zárási funkció be van kapcsolva (1-es DIP-SWITCH ON állásba) és a tárgy kikerült a fotocella-pár érzékelésébıl, a kapu a beállított zárási idı után automatikusan záródik. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, kapcsolja a 7-es DIP- SWITCH kapcsolót ON állásba. 2-CX ponton rányitás elleni védelem: nyitáskor tárgyérzékelés során visszazár a vezérlés. (lásd DIP-SWITCH 8OFF-9OFF) Amennyiben nem használ ezen a kapcsolati ponton fotocellapárat, kapcsolja a 8-as és a 9-es DIP-SWITCH kapcsolót ON állásba. 2-CX ponton részleges állj: tárgyérzékelés során a vezérlés azonnal leállítja a kapu mozgását. (lásd DIP-SWITCH 8OFF-9ON) Amennyiben nem használ ezen a kapcsolati ponton fotocellapárat, kapcsolja a 8-as és a 9-es DIP-SWITCH kapcsolót ON állásba. 1-2 ponton teljes állj: Záráskori vagy nyitáskori tárgyérzékelés során a vezérlés azonnal leállítja a kapu mozgását. Ez esetben az automatikus zárás nem mőködik. A vezérlés csak újabb jel hatására (nyomógomb, kulcsos kapcsoló, távkapcsoló) indítja el a kaput. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, kapcsolja a 10-es DIP-SWITCH kapcsolót ON állásba. Egyéb kiegészítık: 230V/24W-os jelzılámpa, vagy világítólámpa kapcsolat (lásd 16-os és 17-es DIP-SWITCH) 230V/24W-os figyelmeztetı villogó lámpa kapcsolat mőködés közben. Illeszthetı AF rádiófrekvenciás vevı kártya kapcsolat (lásd a 6. oldalon lévı táblázatot) Egyéb funkciók: Automatikus zárás: Választható funkció (lásd 1-es DIP-SWITCH). Automatikus zárás során a nyitott kaput a vezérlés automatikusan bezárja a beállított idı lejárta után. Az automatikus zárás ideje a TCA trimmer potenciométerrel 1 és 150 mp között állítható. Ha nem használ biztonsági fotocella-párat, nem ajánljuk az automatikus zárási funkció bekapcsolását. Amennyiben az automatikus zárás be van kapcsolva, nyitott állapotban a 11-es jelő LED dióda villog. Részleges nyitás: Választható funkció (lásd 2-3P kapcsolati pont). Úgynevezett kiskapu funkció, az AP.PARZ trimmer potenciométerrel 1 és 14 mp között állítható be a mőködési idı. A kapu részlegesen nyitott állapotában, újabb jel hatására a motor visszazárja a kaput. Amennyiben a 12-es DIP-SWITCH kapcsolót ON állásba kapcsolta függetlenül az 1-es DIP- SWITCH állásától és a beállított automatikus zárási idıtıl a vezérlés 8 mp múlva bezárja a kaput. Amennyiben a 12-es DIP-SWITCH kapcsolót OFF állásba kapcsolta a vezérlés a beállított automatikus zárási idı lejárta után bezárja a kaput, ha az 1-es DIP-SWITCH kapcsolót ON állásba kapcsolta. Jelzılámpa: az E-EX pontra kapcsolt 230V/max. 24W-os lámpa a mőködés során folyamatosan világít. Amint a kapu elérte a végállását, vagy távvezérléssel megállította a kaput, a lámpa azonnal kikapcsol. 6/16 oldal

7 Világítólámpa: az E-EX pontra kapcsolt 230V/max. 24W-os lámpa a mőködés során, az automatikus zárás ideje alatt (amennyiben ez aktiválva van) folyamatosan világít. Amint a kapu elérte a végállását, vagy távvezérléssel megállította a kaput a lámpa még 5 perc 30 mp-ig még világít, majd automatikusan kikapcsol. Ember jelenléte funkció (lásd 4-es DIP-SWITCH ON állásba): Abban az esetben mőködik a motor, ha a 2-3; 2-3P; 2-7; 2-4 pontokra kapcsolt nyomógombot folyamatosan nyomva tartják. (Amennyiben a 4-es DIP-SWITCH kapcsolót ON állásba kapcsolják a motor távvezérléssel nem mőködtethetı.) Elıvillogás: A motor mőködtetésekor elıször az E-W pontra kapcsolt villogólámpa, vagy az E-EX pontra kapcsolt jelzılámpa, vagy világítólámpa mőködik, majd utána indul a motor.(5 mp fix elıvillogási idı, csak villogó lámpa használatakor ajánlott funkció.) Vezérlı (mester) funkció: Két motor együttes mőködtetésekor használható funkció, lásd a oldalt. Vezérelt (slave) funkció: Két motor együttes mőködtetésekor használható funkció, lásd a oldalt. 2-CX pontra kapcsolt fotocella kétféle üzemmódban állítható be a 8-as és 9-es DIP-SWITCH kapcsolóval (N.O. kapcsolati pont) Végállás programozás csak BKE motor esetén lásd a 10. oldalt Választható vezérlési, mőködési módok: - nyitás-zárás-irányváltás (távvezérlés során minden egyes kiadott jel utána a motor irányt vált.) - nyitás-állj-zárás-állj (minden egyes kiadott jel után a motor elindul, újabb jelre megáll.) - csak nyitás (mőködtetı jel hatására a motor kinyitja a kaput abban az esetben, ha a kapu zárva van ezután a visszazárás csak automatikusan történhet.) Beállítások: AP.PARZ. trimmer potenciométerrel a részleges nyitás 1 és 14 mp között állítható. TL. trimmer potenciométerrel a mőködési idı 12 és 150 mp között állítható. TCA. trimmer potenciométerrel az automatikus zárás 1 és 150 mp között állítható. Fontos: Mielıtt a vezérlésbe nyúl, áramtalanítsa a rendszert! 7/16 oldal

8 BK leírás ZBK-ZBKE VEZÉRLİEGYSÉG 1. Kihúzható sorkapcsok a külsı egységek csatlakoztatásához 2. 8A-es biztosítékok 3. 2A-es biztosíték a kiegészítık védelmére 4. AF rádiófrekvenciás kártya csatlakozási helye (az alábbi táblázat alapján választható) 5. 24V-os tápfeszültséget jelzı LED dióda 6. Rádió távvezérlı kódolása valamint végállás programozás (BKE motornál) 7. Funkcióváltó DIP-SWITCH kapcsolók 8. Részleges nyitás idejének állítása az AP.PARZ. trimmer potenciométerrel 9. Mőködési idı állítása az TL. trimmer potenciométerrel 10. Automatikus zárás idejének állítása a TCA. trimmer potenciométerrel 11. Visszajelzı LED dióda (távvezérlés, automatikus zárás, programozás) 12. Öntanuló (encoder) végállás kártya (csak BKE motornál) 13. Frekvencia MHz FM AF 130 FM AF 150 AM AF 26 Rádiófrekvenciás vevıkártya típusa AM AF 30 AM AF 43S/AF 43SM 8/16 oldal

9 BK leírás FOTOCELLA ELLENİRZİ RENDSZER A fotocella ellenırzı rendszert a 13-as jelő DIP- SWITCH kapcsolóval lehet aktiválni. Ez a rendszer a motor elindítása elıtt leellenırzi, hogy a bekötött fotocellák helyesen mőködnek-e, kapnake tápfeszültséget, majd az ellenırzés után indítja el a vezérlés a motort (cca. 1 mp). A fotocellákat a rajz alapján kell bekötni, és a 13- as jelő DIP-SWITCH kapcsolót ON állásba kell kapcsolni. Fontos: a fotocella ellenırzı rendszer abban az esetben nem használható (nem lehet a 13-as DIP-SWITCH kapcsolót ON állásba kapcsolni), ha a 2-C1; 2-CX; és az 1-2 pontot vezetékkel zárta rövidre! ZBK-ZBKE BEKÖTÉSEK Jelölések: N.O. - normál állapotban nyitott (zárókapcsoló) N.C. - normál állapotban zárt (bontókapcsoló) L1 - L2 230 V-os tápfeszültség bemenet Védıföldelés (a szürke burkolat alatt, a motor pajzsán található) U-W-V 230 V-os (AC) egyfázisú motor kapcsolati helye (gyárilag bekötve) W E 230 V-os (AC) kimenet a figyelmeztetı villogólámpa mőködtetéséhez (max. 24W) E EX 230 V-os (AC) kimenet a jelzı-, vagy világítólámpa mőködtetéséhez (max. 24W) (DIP-SWITCH kapcsoló: 16ON, 17OFF állásba világítólámpa) (DIP-SWITCH kapcsoló: 17ON, 16OFF állásba jelzılámpa) V-os (AC) kimenet a kiegészítık tápfeszültség ellátására (max. 20W) 1-2 STOP kapcsoló (N.C.) (lásd a 10-es DIP-SWITCH kapcsolót) 2 3 Nyitó nyomógomb csatlakozási pontja (N.O.) 2-7 Rádió és/vagy nyomógomb kapcsolat (lásd az 2-es, 3-as DIP-SWITCH kapcsolót) (N.O.) 2 3P Részleges nyitás csatlakozási pontja (N.O.) 2 4 Záró nyomógomb csatlakozási pontja (N.O.) 9/16 oldal

10 BK leírás 2 C1 Fotocella kapcsolat (N.C.) záráskori visszanyitás (lásd a 7-es DIP-SWITCH kapcsolót) 2 CX Fotocella kapcsolat (N.C.) nyitáskori visszazárás (lásd a 8-as és 9-es DIP-SWITCH kapcsolót) 2 CX Fotocella kapcsolat (N.C.) részleges állj (lásd a 8-as és 9-es DIP-SWITCH kapcsolót) B1 - B2 A 2. csatorna kimenete (N.O.)24V (DC)/5A Antenna kapcsolati helye 2MOT F FA F FC Két motor együttes mőködtetésekor szükséges kapcsolati pont (lásd 12. oldal) Nyitáskori végálláskapcsolat csak BK motoroknál (gyárilag bekötve) Záráskori végálláskapcsolat csak BK motoroknál (gyárilag bekötve) ZBK-ZBKE FUNKCIÓVÁLASZTÓ KAPCSOLÓK DIP-SWITCH Funkcióválasztó kapcsolók 1-tıl 10-ig: 1ON 2ON 2OFF 3ON 4ON 5ON 6ON Automatikus zárási funkció bekapcsolva Nyitás-állj-zárás-állj funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén Nyitás-zárás-irányváltás funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén Csak nyitás funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén Ember jelenléte funkció bekapcsolva (aktiválás esetén a motor távvezérléssel nem mőködtethetı) Elıvillogási funkció nyitáskor és záráskor bekapcsolva (5 mp fix elıvillogási idı) Akadályérzékelés bekapcsolva (csak BKE motornál) 7OFF 8OFF- 9OFF Záráskori visszanyitás bekapcsolva (fotocella 2-C1 ponton). Amennyiben nem használ biztonsági fotocellát a 2-C1 ponton, kapcsolja ON állásba. Nyitáskori visszazárás bekapcsolva (fotocella 2-CX ponton). Amennyiben nem használ biztonsági fotocellát a 2-CX ponton, kapcsolja ON állásba. 10/16 oldal

11 BK leírás 8OFF-9ON 10OFF Részleges állj funkció bekapcsolva (fotocella a 2-CX ponton). Amennyiben nem használ biztonsági fotocellát a 2-CX ponton, kapcsolja ON állásba. Teljes állj funkció bekapcsolva (fotocella 1-2 ponton). Amennyiben nem használ stop kapcsolót, vagy biztonsági fotocellát az 1-2 ponton, kapcsolja ON állásba. Funkcióválasztó kapcsolók 11-tıl 20-ig: 11ON 12ON 12OFF 13ON 14ON 15ON 16ON Vezérelt Slave funkció bekapcsolva (lásd oldal) Részleges nyitás kiskapu funkció fix 8 mp-es automatikus zárása bekapcsolva Részleges nyitás kiskapu funkció TCA trimmer potenciométerrel beállított automatikus zárása bekapcsolva Fotocella ellenırzı funkció bekapcsolva (lásd 7. oldal) Vezérlı Mester funkció bekapcsolva (lásd oldal) Végállás-programozó funkció bekapcsolva (csak BKE motornál) Világítólámpa funkció bekapcsolva (lásd 5. oldal) 17ON Jelzılámpa funkció bekapcsolva (lásd 5. oldal) 18 Nincs bekötve 19 Nincs bekötve 20 Nincs bekötve 11/16 oldal

12 ZBK RÁDIÓVEVİ EGYSÉG KÓDOLÁSA A) Illessze az AF rádióvevı kártyát a helyére. B) Állítsa be a távkapcsoló kódját. (TOP rendszernél 1024 kódvariáció, TAM és TFM rendszernél kódvariáció) C) A kódolást az alábbiak szerint végezze el: Kapcsolja a 15-ös DIP-SWITCH kapcsolót OFF állásba. Tartsa a távkapcsolót a vezérléshez közel. Miközben a CH1, vagy CH2 gombot folyamatosan nyomva tartja a 11-es számú visszajelzı LED-dióda villog, jelezve, hogy felkészült a kódolásra. Nyomja meg a távkapcsoló azon gombját, amelyrıl mőködtetni szeretné a motort, cca 1-2 mp után a visszajelzı LED dióda folyamatosan világítani fog jelezve, hogy a vezérlés megtanulta a távkapcsoló kódját. AM távkapcsoló mőködési frekvenciája 433,9 MHz (TOP és TAM rendszernél is). Az AF43S rádióvevı kártyán TOP távkapcsolók (T432S, T432M, T434M használata esetén áthidalást kell alkalmazni az ábra szerint. TAM távkapcsolók (T432, T434, T438) használata esetén az áthidalást meg kell szüntetni. CH1 csatorna: Közvetlen vezérlés, mely beállítható a 2-es és 3-as funkcióváltó DIP- SWITCH kapcsolóval AF rádiófrekvenciás vevı kártya CH2 csatorna: A B1-B2 pontról ad ki egy rövidzár impulzust. Amennyiben részleges nyitást kiskapu funkciót távvezérléssel szeretne használni, úgy kösse össze a B1 pontot a 2-es ponttal, a B2 pontot a 3P ponttal. Rádió vevı kódolását visszajelzı piros színő LED-dióda Amennyiben megakarja változtatni a távkapcsoló kódját, ismételje meg a fenti mőveletet. Figyelem: tápfeszültség alatt az AF rádióvevı kártyát soha ne vegye ki és soha ne illessze vissza. 12/16 oldal

13 ZBK VÁGÁLLÁSKAPCSOLÓ KAPCSOLAT (CSAK BK MOTORNÁL) A motor és a végállás-kapcsoló egység vezetékeit gyárilag úgy kötötték be, hogy az arról a kapuoldalról nézve, ahol a motor fel van szerelve, a kapu bal kéz felıli oldalán álló motorhelyzetnek feleljen meg. Ha jobb oldali elhelyezést kíván megvalósítani, akkor: - meg kell cserélni a végállás-kapcsolók bekötéseit (FA FC) a vezérlésen - meg kell cserélni a motor (U - V) fázisainak helyét a vezérlésen. Végálláskapcsolók 230V egyfázisú motor Végálláskapcsolók 230V egyfázisú motor MOTOR NYOMATÉKSZABÁLYZÓ A motor nyomatéka a 4 fokozatú tápegységen lévı nyíllal jelölt - csatlakozóval állítható: 1 = minimális, 4= maximális nyomaték. 13/16 oldal

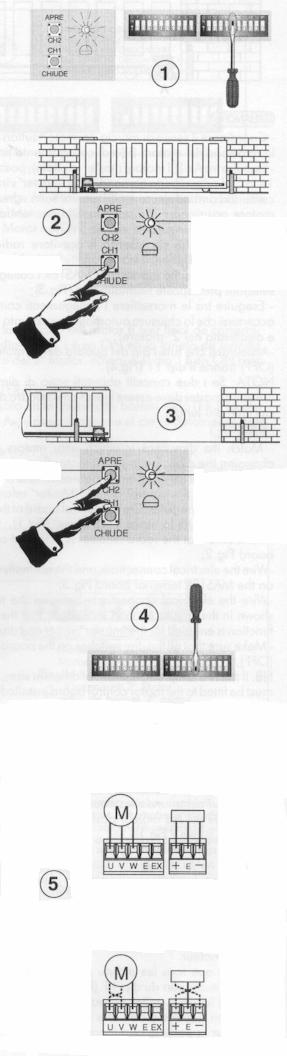

14 1) Zárja be a kaput, reteszelje ki a motort a 4. oldalon lévı leírás alapján és zárja vissza a kireteszelı kisajtót kulccsal, hogy a mikrokapcsoló kattanjon. Kapcsolja a 15-ös DIP-SWITCH kapcsolót ON állásba. ZBKE VÉGÁLLÁS-PROGRAMOZÁS 2) A kapu zárt állapotában - ahol szeretné, hogy a kapu záráskor megálljon - nyomja meg a CHIUDE nyomógombot a vezérlésen, a piros színő LED dióda villogni kezd. CHIUDE Visszajelzı piros színő LED-dióda 3) Állítsa a kaput abba a helyzetbe, ahol szeretné, hogy nyitás során megálljon, majd nyomja meg az APRE nyomógombot a vezérlésen. APRE 4) Ha befejezte a fenti mőveletet, kapcsolja vissza a 15-ös DIP-SWITCH kapcsolót OFF állásba. Amennyiben a végállás-programozás sikerült, a 15-ös DIP-SWITCH OFF állásba kapcsolásakor az egyik relé kattan. Nyissa ki ismét a kisajtót és reteszelje vissza a 4. oldalon lévı leírás alapján. 5) Amennyiben az APRE gomb megnyomása után a piros színő LED dióda nem villan fel, fordítsa meg a motor (U-V) és a (+ / -) pontját, a rajz alapján. Belsı oldalról nézve b al oldali elhelyezés 14/16 oldal

15 KÉT MOTOR ÖSZEKAPCSOLÁSA EGYÜTTES MŐKÖDTETÉS ESETÉN A 1. Állítsa be az A és a B jelő motorok forgásirányát BK motor esetén a 9. oldal, BKE motor esetén a 10. oldal leírása szerint. (Figyelem az egyik motor forgásirányát mindenképpen meg kell változtatni.) Vezérlı Mester motor B Vezérelt Slave motor Válassza ki az A és a B motor közül, melyik lesz a vezérlı Mester motor. A vezérlı Mester motor 14-es DIP- SWITCH kapcsolóját kapcsolja ON állásba, míg a vezérelt Slave motor 11-es DIP- SWITCH kapcsolóját kapcsolja ON állásba. (lásd 1. ábra) 2. Amennyiben rádió távvezérléssel kívánja mőködtetni a motorokat az AF rádiófrekvenciás vevıkártyát a vezérlı Mester motor vezérlésébe illessze be. (lásd 2. ábra) Figyelem: tápfeszültség alatt az AF rádióvevı kártyát soha ne vegye ki és soha ne illessze vissza. Vezérlı Mester motor vezérlése AF rádiófrekvenciás vevıkártya 3. Végezze el az elektromos bekötéseket, kösse össze a két motor vezérlését a 12. oldalon lévı ábra alapján. Amennyiben automatikus zárást szeretne, a vezérlı Mester motor 1-es DIP-SWITCH kapcsolóját kapcsolja ON állásba, és a vezérelt Slave motor 1-es DIP-SWITCH kapcsolóját kapcsolja OFF állásba. Vezérlı Mester motor vezérlése 15/16 oldal

16 A vezérelt Slave motor többi DIP- SWITCH kapcsolóját a 11-es kivételével kapcsolja OFF állásba. Figyelem: amennyiben a két kapu nem azonos szélességő, mindig a szélesebb kaput válassza vezérlı Mester motornak. Ha viszont mindkét kapu azonos szélességő, a motor végállásait úgy kell beállítani, hogy a vezérlı Mester motor mindig hosszabb utat tegyen meg mint a vezérelt Slave motor. Funkcióválasztó kapcsolók A 11-es jelő kapcsolót kötelezı ON állásba kapcsolni 4. A vezérelt Slave motor 11-es DIP SWITCH kapcsolójának ON állásba kell lenni. (lásd 4. ábra) Vezérlı Mester motor csatlakozói Vezérelt Slave motor csatlakozói Automatikus zárás esetén ON állásba kapcsolni Automatikus zárás esetén OFF állásba kapcsolni 16/16 oldal
